Pioneer MVH-8300BT: Installatie
Installatie: Pioneer MVH-8300BT
Installatie
Opmerkingen
• Controleer alle aansluitingen en systemen voor de
uiteindelijke installatie.
• Gebruik geen ongeautoriseerde onderdelen.
Gebruik van niet-goedgekeurde onderdelen kan
leiden tot storingen.
• Raadpleeg uw dealer als u voor de installatie gaten
moet boren of andere wijzigingen aan het voertuig
zelf moet aanbrengen.
• Installeer dit toestel in geen geval op een locatie waar:
— het de besturing van het voertuig kan
hinderen.
—
het een passagier zou kunnen verwonden bij
een noodstop.
• Installeer dit toestel niet in de buurt van zeer
warme plekken, zoals bij een verwarmingsr
ooster.

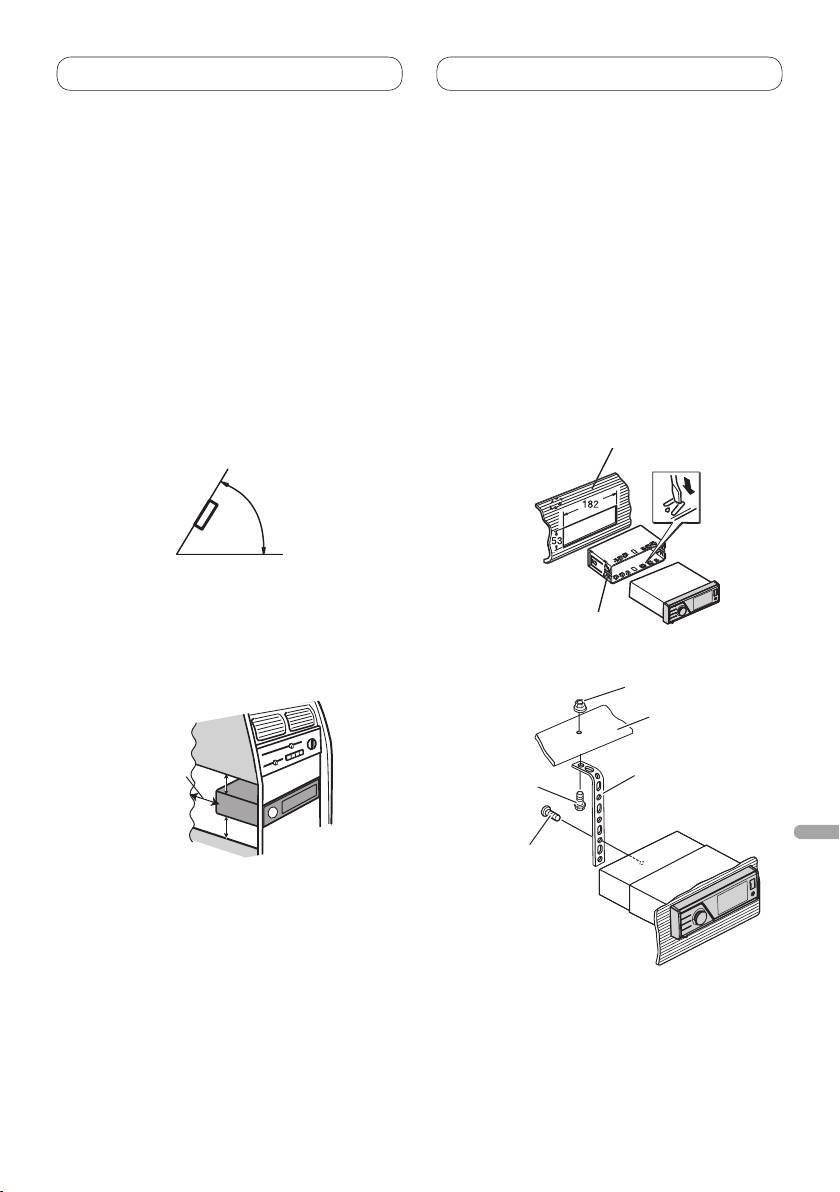

• De optimale prestaties worden verkregen wanneer
het toestel geïnstalleerd wordt onder een hoek van
minder dan 60º.
Nederlands
<YRD5342-A> <47>
60°
• Om verzekerd te kunnen zijn van voldoende
ventilatie bij gebruik van dit toestel, dient u er
bij de installatie voor te zorgen dat u achter het
achterpaneel en rondom het toestel voldoende
ruimte vrij laat, en dient u eventuele losse
bedrading samen te bundelen zodat deze de
ventilatie-openingen niet kan blokkeren.
5cm
Laat voldoende
ruimte vrij
5 cm
5 cm
Installatie met de
bevestigingskraag
• Gebruik voor installatie in de handel
verkrijgbare onderdelen.
1. Schuif de montagebehuizing in het
dashboard.
Gebruik voor installatie in een ondiepe
ruimte de meegeleverde montagebehuizing.
Als er voldoende ruimte is, gebruikt u de
montagebehuizing die met het voertuig
geleverd werd.
2. Zet de montagebehuizing vast door
met een schroevendraaier de metalen
lipjes op hun plaats te buigen (90°).
Dashboard
Montagebehuizing
3. Installeer het toestel zoals
aangegeven.
Moer
Brandschot of
metalen steun
Metalen strip
Schroef
Schroef (M4
×
8)
• Controleer of het toestel stevig op zijn plaats
is gemonteerd. Het toestel functioneert
wellicht niet naar behoren als het niet goed is
bevestigd.
7
Installatie

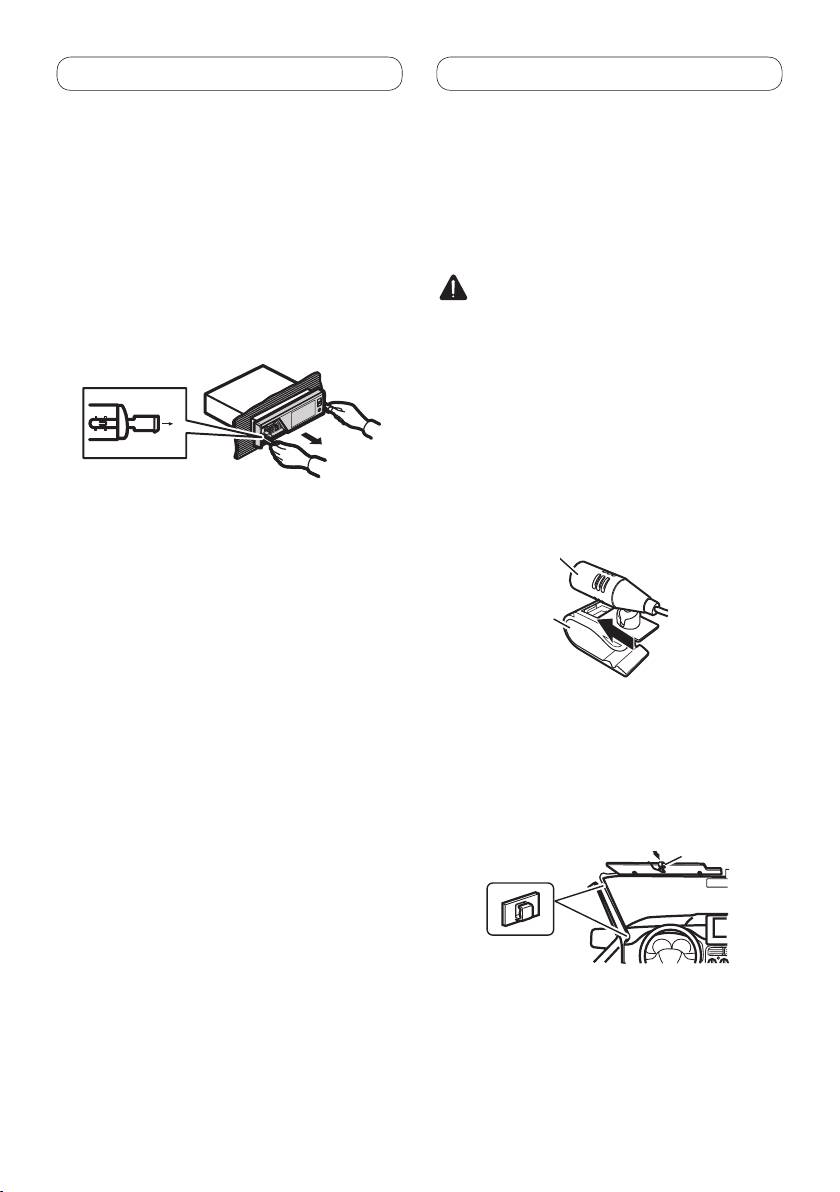

Het toestel verwijderen
Bevestigen van de microfoon
1. Druk op de ontgrendeling om het
(Alleen voor de MVH-8300BT)
voorpaneel los te maken.
Monteer de microfoon op een plaats en in de
• Raadpleeg de handleiding voor de manier
richting waarin deze het stemgeluid van de
waarop u het voorpaneel los moet maken.
persoon die het systeem via spraak bedient
goed kan opvangen.
2. Steek de meegeleverde
uittreksleutels in de beide kanten van
BELANGRIJK
het toestel totdat ze op hun plaats
klikken.
Wanneer de microfoondraad zich rond de
stuurkolom of de versnellingspook wikkelt,
3.
T
rek het toestel uit het dashboard.
ontstaat een bijzonder gevaarlijke situatie. Let er
bij het aanbrengen van de microfoon op dat u op
geen enkele wijze gehinderd wordt bij de normale
besturing van de auto.
Bevestigen van de microfoon op
de zonneklep
1. Monteer de microfoon in de
microfoonclip.
Microfoon
Microfoonclip
2. Monteer de microfoonclip op de
zonneklep.
• Bevestig de microfoonclip op de
omhooggeklapte zonneklep. (Bij het
omlaagklappen van de zonneklep zal het
stemherkenningsvermogen van de microfoon
afnemen.)
Microfoonclip
Klem
• Gebruik los verkrijgbare klemmen om de draad
waar nodig binnenin de auto te bevestigen.
8
<YRD5342-A> <48>
Installatie

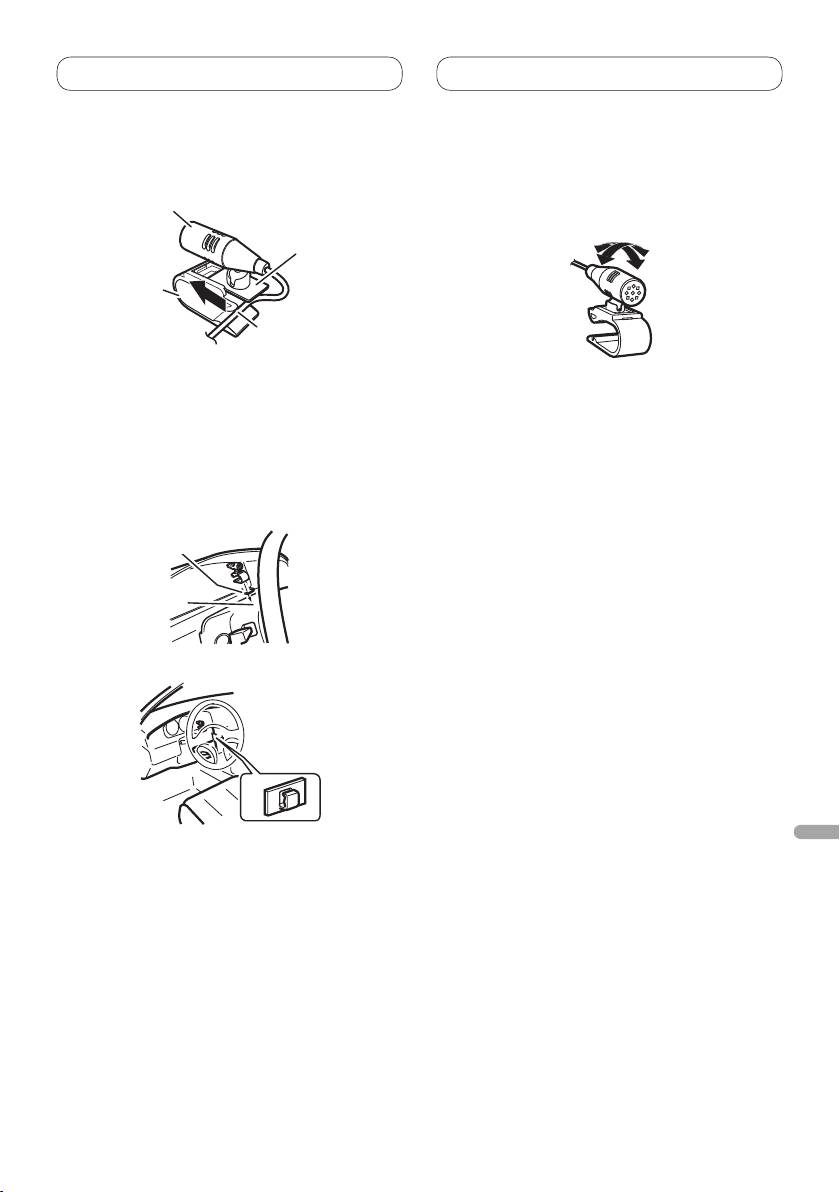

Bevestigen van de microfoon op
Instellen van de hoek van de
de stuurkolom
microfoon
1.
Monteer de microfoon in de microfoonclip.
De hoek van de microfoon kan worden
ingesteld.
Microfoon
Microfoonvoet
Microfoonclip
Laat de
microfoondraad
via de groef lopen.
• De microfoon kan worden bevestigd zonder
gebruik te maken van de microfoonclip. Haal
in dit geval de voet van de microfoonclip.
Schuif de voet van de microfoonclip om deze
los te maken.
2. Bevestig de microfoonclip op de
stuurkolom.
Dubbelzijdig plakband
Bevestig de
microfoonclip op de
bovenkant van de
stuurkolom.
Klem
Nederlands
• Gebruik los verkrijgbare klemmen om de draad
waar nodig binnenin de auto te bevestigen.
9
