Pioneer MVH-8300BT: Instalación
Instalación: Pioneer MVH-8300BT
Instalación
Notas
• Verifique todas las conexiones y sistemas antes de
la instalación final.
• No utilice piezas no autorizadas. El uso de
piezas no autorizadas puede causar un fallo de
funcionamiento.
• Consulte su r
evendedor si se requiere taladrar
agujeros o hacer otras modificaciones del vehículo
para la instalación.
• No instale esta unidad donde:
— pueda interferir con la operación del vehículo.
— pueda causar lesiones a un pasajero en el caso
de una parada brusca.
• Instale esta unidad alejada de lugar
es calientes
como cerca de la salida del calentador.

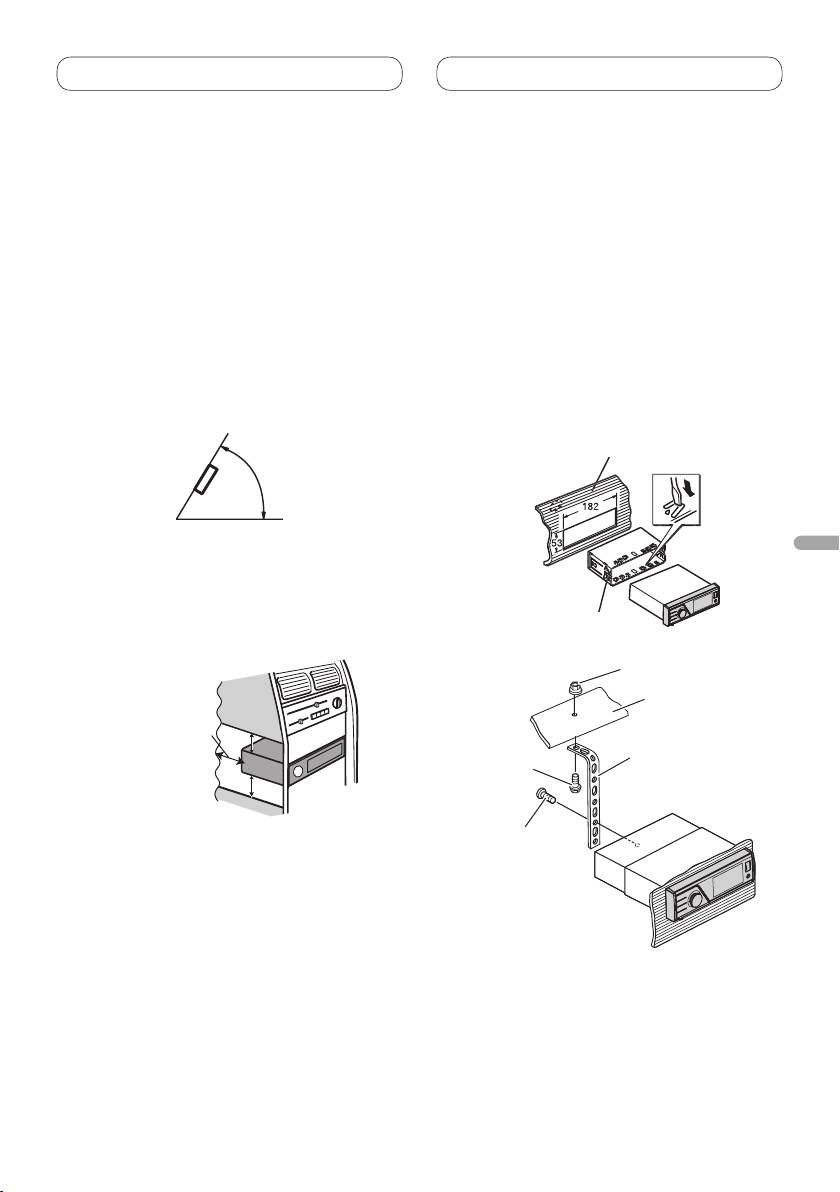

• Se obtiene el r
endimiento óptimo cuando se instala
la unidad en un ángulo inferior a 60°.
Español
<YRD5342-A> <31>
60°
• Cuando instale, para asegurar la dispersión
apropiada del calor durante el uso de esta unidad,
asegúrese de dejar un amplio espacio por detrás
del panel trasero y enrolle cualesquiera cables
sueltos de modo que no bloqueen las aberturas de
ventilación.
5cm
Deje un amplio espacio
5 cm
5 cm
Instalación con el manguito de
montaje
• En la instalación, emplee piezas disponibles
en el mercado.
1. Inserte el manguito de montaje en el
salpicadero.
Si realiza la instalación en un espacio poco
profundo, utilice el manguito de montaje
suministrado. Si hay suficiente espacio, utilice el
manguito de montaje que viene con el vehículo.
2. Fije el manguito de montaje
utilizando un destornillador para
doblar las pestañas metálicas (90°) y
colocarlas en su lugar.
Salpicadero
Manguito de montaje
3. Instale la unidad según la ilustración.
Tuerca
Muro cortafuego o
soporte de metal
Correa metálica
Tornillo
Tornillo (M4
×
8)
• Asegúrese de que la unidad esté firmemente
instalada en su lugar. Una instalación
inestable puede causar saltos en el audio o un
mal funcionamiento de la unidad.
7
Instalación

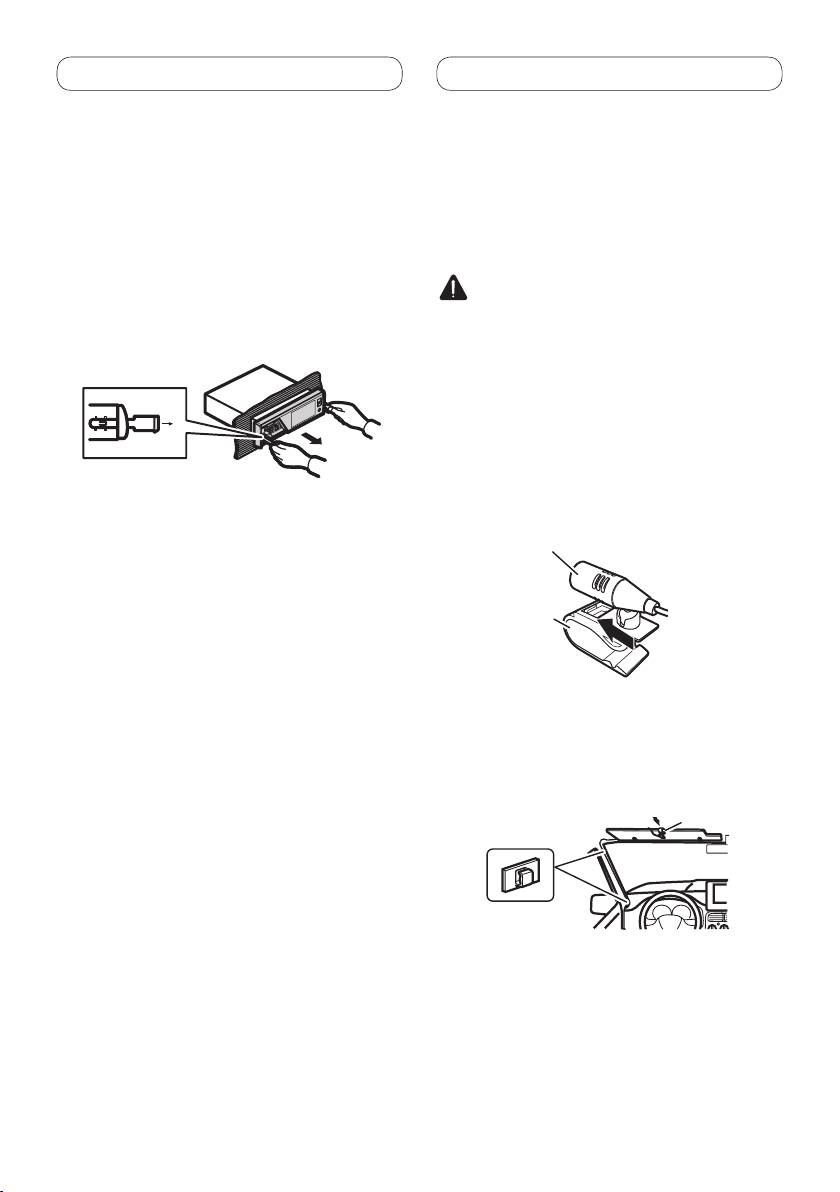

Retirada de la unidad
Instalación del micrófono
1.
Pulse el botón de liberación para
(solamente MVH-8300BT)
liberar el panel delantero.
Instale el micrófono en una posición u
• Consulte el Manual de instrucciones para
orientación que permita captar bien las voces
saber cómo liberar el panel delantero.
de la persona que utilice el sistema mediante
voz.
2. Inserte en ambos lados de la unidad
las llaves de extracción provistas
PRECAUCIÓN
hasta que se escuche un ligero
chasquido.
Es peligrosísimo dejar que el cable del micrófono
se enrolle en la base del volante o en la palanca
3.
Extraiga la unidad del salpicader
o.
de cambios. Asegúrese de instalar la unidad
de forma que ésta no sea un obstáculo para la
conducción.
Cuando instale el micrófono en
la visera
1. Instale el micrófono en la presilla de
micrófono.
Micrófono
Presilla de
micrófono
2. Instale la presilla de micrófono en la
visera.
• Con la visera hacia arriba, instale la presilla
del micrófono. (Al bajar la visera se reduce la
capacidad de reconocimiento mediante voz).
Presilla de
micrófono
Abrazadera
• Utilice abrazaderas vendidas separadamente
para asegurar el cable en el interior del
vehículo donde sea necesario.
8
<YRD5342-A> <32>
Instalación
Cuando instale el micrófono en
Ajuste del ángulo del micrófono
Se puede ajustar el ángulo del micrófono.
la base del volante
1. Instale el micrófono en la presilla de
micrófono.
Micrófono
Base del
micrófono
Presilla de
micrófono
Fije el cable del
micrófono en la
ranura.
• Se puede instalar el micrófono sin utilizar la
presilla de micrófono. En este caso, extraiga
la base del micrófono de la presilla de
micrófono. Para extraer la base del micrófono
de la presilla de micrófono, deslice la base del
micrófono.
2. Instale la presilla de micrófono en la
base del volante.
Español
Cinta con adhesivo
de doble cara
Instale la presilla
del micrófono en el
lado trasero de la
base del volante.
Abrazadera
• Utilice abrazaderas vendidas separadamente
para asegurar el cable en el interior del
vehículo donde sea necesario.
9
<YRD5342-A> <33>
