Table des matières
Caractéristiques du système . . . . . . . . . . . . . . 37
Systèmes d'exploitation pris en charge
. . . . . . . . 39
Autres informations utiles
. . . . . . . . . . . . . . . 39
Obtention d'une assistance technique
. . . . . . . . . 40
Informations NOM (Mexique uniquement)
. . . . . . . 40
Installation et configuration
. . . . . . . . . . . . . . 41
Déballage du système
. . . . . . . . . . . . . . . 41
Sortez le système de son emballage
et identifiez chaque élément.
. . . . . . . . . . . 41
Installation des rails et du système
dans un rack
. . . . . . . . . . . . . . . . . . . . 41
Connexion du clavier, de la souris et
du moniteur
. . . . . . . . . . . . . . . . . . . . . 42
Alimentation
. . . . . . . . . . . . . . . . . . . . 42
Fixation du support du câble d'alimentation
. . . . 43
Mise sous tension du système
. . . . . . . . . . . 43
Installation de la façade
. . . . . . . . . . . . . . 44
Finalisation de l'installation du système
d'exploitation
. . . . . . . . . . . . . . . . . . . . . . 44
Spécifications techniques
. . . . . . . . . . . . . . . 44
Table des matières 35
36 Table des matières
Caractéristiques du système
Les principales caractéristiques du système sur les plans matériel et logiciel
sont les suivantes :
®
®
• Deux processeurs double cœur ou quatre cœurs Intel
Xeon
séries 5400
et 5200
• Prise en charge du SMP (Symmetric Multiprocessing - multi-traitement
symétrique), disponible sur les systèmes dotés de deux processeurs
Intel Xeon. Le SMP améliore considérablement les performances du
système en partageant les tâches des processeurs entre des processeurs
indépendants. Pour utiliser cette fonctionnalité, vous devez utiliser un
système d'exploitation prenant en charge le multi-traitement.
REMARQUE : si vous décidez de mettre le système à niveau en installant un
second processeur, vous devez commander les kits de mise à niveau de
processeur chez Dell. Certaines versions du processeur Intel Xeon ne
fonctionnent pas correctement comme processeurs supplémentaires. Le kit
de mise à niveau de Dell contient la version de processeur correcte, le
dissipateur de chaleur et le ventilateur ainsi que les instructions de mise à
niveau.
• Des DIMM de 4 Go de 667 MHz minimum entièrement en mémoire
tampon (FBD), extensibles jusqu'à un maximum de 16 Go en installant
des combinaisons de modules de mémoire de 1 Go ou 2 Go dans les huit
connecteurs mémoire sur la carte mère.
• Le système est également équipé d'une mémoire redondante, ce qui
permet de bénéficier d'une réserve utilisée en cas de défaillance, ou d'une
fonction de mise en miroir de la mémoire. Ces fonctions sont disponibles
si les huit modules de mémoire installés sont identiques.
• Prise en charge de disques durs internes SATA : jusqu'à quatre disques durs
de 8,89 cm (3,5 po) enfichables à chaud.
• Un lecteur DVD SATA ultra-mince, ou un lecteur CD-RW/DVD.
REMARQUE : les périphériques DVD sont uniquement des périphériques de
données.
• Un détecteur d'intrusion qui transmet une alerte au logiciel de gestion des
systèmes approprié en cas d'ouverture du capot de l'ordinateur.
• Contrôleur de gestion d'alimentation BMC (Baseboard Management
Controller) permettant de contrôler le courant, la tension et la puissance
utilisés par le système.
Mise en route de votre système 37
• Jusqu'à deux blocs d'alimentation de 750 W enfichables à chaud dans une
configuration redondante 1 + 1 (facultative).
• Quatre ventilateurs système enfichables à chaud.
La carte mère contient les éléments suivants :
• L'une des options suivantes pour la carte de montage de gauche :
– Carte comprenant deux logements PCIe pleine longueur (1 PCIe x8
et 1PCIe x4).
OU
– Carte comprenant deux logements PCI-X 64 bits pleine longueur à
3,3 V et 133 MHz, situés sur des bus PCI-X différents pouvant prendre
en charge les cartes d'extension PCI de génération antérieure
• Carte de montage centrale comprenant un logement PCIe x8
demi-longueur
• Logement réservé pour un adaptateur de bus hôte SAS intégré. Le
canal interne prend en charge jusqu'à quatre disques durs SATA de 8,89
cm (3,5 po).
REMARQUE : le démarrage du système à partir d'un périphérique externe
connecté à une carte SAS ou SCSI n'est pas pris en charge.
• Deux NIC Ethernet Gigabit intégrés pouvant prendre en charge des débits
de données de 10, 100 et 1000 Mo/s.
• NIC Ethernet Gigabit Intel en option (quatre ports) prenant en charge des
débits de 10, 100 et 1000 Mo/s, ainsi que l'amorçage iSCSI à distance.
• Prise en charge des cartes Ethernet 10 Go.
• Connecteur USB interne compatible 2.0 prenant en charge un lecteur
flash USB amorçable ou une clé de mémoire USB.
• Quatre connecteurs USB 2.0 (deux à l'avant et deux à l'arrière) pour la
connexion d'un lecteur de disquette, un lecteur CD, un clavier, une souris
ou un lecteur flash USB.
• Un contrôleur d'accès à distance (RAC) en option, pour la gestion de
systèmes à distance.
• Un sous-système vidéo compatible VGA intégré avec contrôleur vidéo PCI
ATI ES1000 (33 MHz). Ce sous-système vidéo contient 16 Mo de mémoire
vidéo SDRAM DDR (non extensible). La résolution maximale prise en
38 Mise en route de votre système
charge est de 1600 x 1200 avec 64000 couleurs. Les graphiques True-color
sont pris en charge dans les résolutions suivantes : 640 x 480, 800 x 600,
1024 x 768 et 1280 x 1024. Lorsque le contrôleur d'accès à distance en
option est installé, la résolution vidéo est de 1280 X 1024.
• Des circuits intégrés de gestion de systèmes surveillant le fonctionnement
des ventilateurs, ainsi que les tensions et les températures de système
critiques. Ces circuits de surveillance fonctionnent de pair avec les logiciels
de gestion de systèmes.
• Contrôleur BMC (Baseboard Management Controller) standard avec
accès série.
• Le panneau arrière contient un connecteur vidéo, un port série, deux
connecteurs USB et deux connecteurs NIC.
• Les connecteurs du panneau avant comprennent un connecteur vidéo et
deux connecteurs USB.
• L'écran LCD 1x5 du panneau avant affiche l'ID du système et les messages
d'erreur.
• Les panneaux avant et arrière possèdent un bouton d'ID du système.
Pour plus d'informations sur des caractéristiques spécifiques, reportez-vous à
la section « Spécifications techniques », à la page 44.
Systèmes d'exploitation pris en charge
®
®
• Microsoft
Windows
Server 2008 Standard x64 Edition.
Autres informations utiles
PRÉCAUTION ! consultez les informations de sécurité et de garantie fournies
avec votre système. Les informations sur la garantie se trouvent soit dans ce
document, soit à part.
•Les
Instructions d'installation en rack
, fournies avec le rack, indiquent
comment installer le système en rack.
• Le document
Hardware Owner's Manual
(Manuel du propriétaire)
contient des informations sur les caractéristiques du système, ainsi que des
instructions relatives au dépannage et à l'installation ou au remplacement
de composants. Il se trouve sur les CD fournis avec le système out sur le
site
support.dell.com
.
Mise en route de votre système 39
• Les CD fournis avec le système contiennent la documentation et des
outils de configuration et de gestion du système.
• Si des notes d'édition ou des fichiers Lisez-moi sont fournis, ils
contiennent des mises à jour de dernière minute apportées au système ou à
la documentation, ou bien des informations techniques destinées aux
utilisateurs expérimentés ou aux techniciens.
Obtention d'une assistance technique
Si vous ne comprenez pas une procédure décrite dans ce guide ou si le
système ne réagit pas comme prévu, reportez-vous au document Hardware
Owner's Manual (Manuel du propriétaire). Dell™ offre une formation
exhaustive et une certification sur le matériel. Pour plus d'informations,
reportez-vous au site www.dell.com/training. Ce service n'est disponible que
dans certains pays.
Informations NOM (Mexique uniquement)
Les informations suivantes sont fournies sur l'appareil décrit dans ce
document, conformément aux exigences de la Norme Officielle Mexicaine
(NOM) :
Importateur :
Numéro de modèle : EMS01
Ten sion
100–240 V CA
d'alimentation :
-(48–60) V CC
Fréquence : 50/60 Hz
Consommation de
9,0–4,5 A ;
courant
20 A (CC)
40 Mise en route de votre système
Installation et configuration
PRÉCAUTION ! avant de compléter la procédure suivante, relisez les consignes
de sécurité fournies avec le système.
Déballage du système
Sortez le système de son emballage et identifiez chaque élément.
Installation des rails et du système dans un rack
Assemblez les rails et installez le système dans le rack en suivant les consignes
de sécurité et les instructions pour l'installation du rack fournies avec votre
système.
Mise en route de votre système 41
Connexion du clavier, de la souris et du moniteur
Connectez le clavier et la souris, ainsi que le moniteur (si nécessaire).
Utilisez les icônes des connecteurs situés à l'arrière du système pour savoir où
insérer chaque câble. N'oubliez pas de serrer les vis situées sur le connecteur
du câble du moniteur, s'il en est équipé.
Alimentation
Connectez le(s) câble(s) au système et, si vous utilisez un moniteur,
connectez son câble d'alimentation au moniteur.
42 Mise en route de votre système
Fixation du support du câble d'alimentation
Fixez le support du câble sur la courbe droite de la poignée du bloc
d'alimentation. Faites une boucle comme indiqué dans l'illustration et insérez
le câble d'alimentation dans le clip du support.
Branchez ensuite l'autre extrémité des câbles d'alimentation sur une prise de
courant mise à la terre ou sur une source d'alimentation autonome (onduleur,
unité de distribution de l'alimentation [PDU]).
Mise sous tension du système
Appuyez sur le bouton d'alimentation du système et sur celui du moniteur.
Les voyants d'alimentation doivent s'allumer.
Mise en route de votre système 43

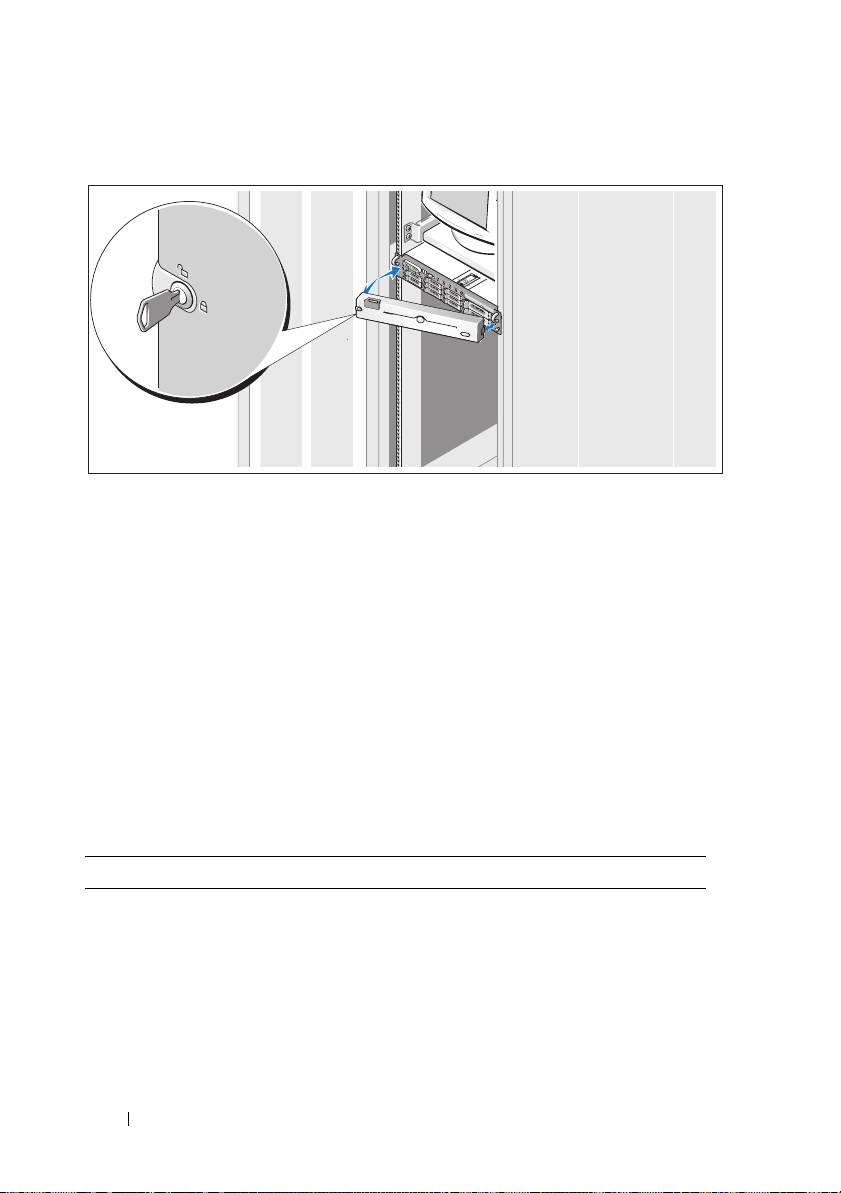

Installation de la façade
Installez la façade (facultatif).
Finalisation de l'installation du système
d'exploitation
Si vous avez acheté un système d'exploitation préinstallé, consultez tout
d'abord la documentation associée, qui a été fournie avec l'ordinateur. Pour
installer un système d'exploitation pour la première fois, consultez la
documentation concernant l'installation et la configuration de votre système
d'exploitation. Veillez à installer le système d'exploitation avant tout élément
matériel ou logiciel acheté séparément.
Spécifications techniques
Processeur
Type de processeur Un ou deux processeurs double cœur
Intel Xeon 5000
44 Mise en route de votre système
Bus d'extension
Type de bus PCI-X, PCIe
Logements d'extension
Carte de montage centrale :
PCIe
Un emplacement x8 demi-hauteur à
3,3 V (logement 1)
Carte de montage de gauche
Option PCI-X :
Deux emplacements de 64 bits pleine
hauteur, pleine longueur à 3,3 V,
64 et 133 MHz (logements 2 et 3)
OU
Option PCIe :
Un emplacement x8 pleine hauteur à
3,3 V (logement 2) et un emplacement
x4 pleine hauteur à 3,3 V (logement 3)
Mémoire
Architecture DIMM entièrement en mémoire
tampon (FBD) 667 MHz
Supports de modules de mémoire Huit à 240 broches
Capacité des modules de mémoire 1 Go ou 2 Go
RAM minimale 4 Go
RAM maximale 16 Go
Lecteurs
Disques durs Prise en charge jusqu'à quatre disques
durs internes SATA de 8,89 cm (3,5 po)
enfichables à chaud
Lecteur de disquette Un lecteur USB externe 8,89 cm (3,5 po)
de 1,44 Mo en option
Lecteur optique Un lecteur CD ou DVD SATA ultra-
mince, ou un lecteur CD-RW/DVD
REMARQUE : les périphériques DVD
sont uniquement des périphériques de
données.
Lecteur Flash USB externe en option
Mise en route de votre système 45
Connecteurs
Arrière
Carte NIC
Deux connecteurs RJ-45 (pour NIC
1 Go intégrés)
Série
Connecteur DTE à 9 broches,
compatible 16550
USB
Deux connecteurs à 4 broches,
compatibles USB 2.0
Vidéo
VGA, 15 broches
Avant
Vidéo
VGA, 15 broches
USB
Deux connecteurs à 4 broches,
compatibles USB 2.0
Vidéo
Type de vidéo Contrôleur vidéo ATI ES1000 ;
connecteurs VGA
Mémoire vidéo 16 Mo, SDRAM DDR
Alimentation
Bloc d'alimentation CA (selon la tension en vigueur)
Puissance
750 W
Tens ion
90-264 VCA avec sélection automatique
de la tension, 47-63 Hz
Dissipation thermique
2697 BTU/h (680 kcal/h) maximum
Appel de courant maximal
Dans des conditions de ligne typiques et
dans toute la gamme ambiante de
fonctionnement du système, l'appel de
courant peut atteindre 55 A par bloc
d'alimentation pendant un maximum de
10 ms.
46 Mise en route de votre système
Alimentation (suite)
Piles
Batterie du système
Pile bouton au lithium-ion CR2032
(3 V)
Pile RAID (en option)
4,1 V au lithium-ion
Caractéristiques physiques
Rack
Hauteur
8,656 cm (3,40 pouces)
Largeur
44,7 cm (17,6 pouces)
Profondeur
75,68 cm (29,79 pouces)
Poids (configuration maximale)
26,76 kg (59 livres)
Environnement
REMARQUE : pour plus d'informations concernant les mesures d'exploitation liées à
différentes configurations spécifiques, rendez-vous à l'adresse
www.dell.com/environmental_datasheets.
Température
Fonctionnement
De 10 ° à 35 °C (de 50 ° à 95 °F) avec un
gradient thermique maximal de 10 °C
par heure
Stockage
De -40 ° à 65 °C (de -40 ° à 149 °F) avec
un gradient thermique maximal de
20 °C par heure
Humidité relative
Fonctionnement
De 20 % à 80 % (sans condensation)
avec un gradient d'humidité maximal de
10 % par heure
Stockage
De 5 % à 95 % (sans condensation) avec
un gradient d'humidité maximal de 10 %
par heure
Mise en route de votre système 47
Environnement (suite)
Tolérance maximale aux vibrations
Fonctionnement
0,25 G avec un balayage de 3 à 200 Hz
pendant 15 minutes
Stockage
0,5 G avec un balayage de 3 à 200 Hz
pendant 15 minutes
Choc maximal
Fonctionnement
Une impulsion de choc de 41 G pendant
un maximum de 2 ms sur l'axe z positif
(une impulsion de chaque côté du
système)
Stockage
Six chocs consécutifs de 71 G pendant
un maximum de 2 ms en positif et
négatif sur les axes x, y et z (une
impulsion de chaque côté du système)
Altitude
Fonctionnement
De -16 à 3048 m (de -50 à 10000 pieds)
Stockage
De -16 à 10600 m (de -50 à 35000 pieds)
Contaminants en suspension dans l'air
Classe
G2 ou inférieure selon la norme
ISA-S71.04-1985
48 Mise en route de votre système
