Inhalt
Systemmerkmale . . . . . . . . . . . . . . . . . . . . 53
Unterstützte Betriebssysteme
. . . . . . . . . . . . . . 55
Weitere nützliche Informationen
. . . . . . . . . . . . 55
Wie Sie technische Unterstützung erhalten
. . . . . . 56
NOM-Informationen (nur Mexiko)
. . . . . . . . . . . 56
Installation und Konfiguration
. . . . . . . . . . . . . 57
Auspacken des Systems
. . . . . . . . . . . . . . 57
Installation der Schienen und des Systems
in einem Rack
. . . . . . . . . . . . . . . . . . . 57
Anschließen von Tastatur, Maus und
Bildschirm
. . . . . . . . . . . . . . . . . . . . . 58
Anschließen des Netzkabels
. . . . . . . . . . . . 58
Anbringen der Netzkabel-Halteklammer
. . . . . 59
Einschalten des Systems
. . . . . . . . . . . . . . 59
Einsetzen der Frontblende
. . . . . . . . . . . . . 60
Abschließen des Betriebssystem-Setups
. . . . . . . 60
Technische Daten
. . . . . . . . . . . . . . . . . . . . 61
Inhalt 51
52 Inhalt
Systemmerkmale
Dies sind die wesentlichen Hardware- und Softwaremerkmale des Systems:
®
®
• Zwei Dual-Core- oder Quad-Core-Prozessoren der Reihe Intel
Xeon
5400 und 5200.
• Unterstützung für symmetrisches Multiprocessing (SMP) auf
Systemen mit zwei Intel Xeon-Prozessoren. SMP verbessert die
Gesamtsystemleistung, indem Prozessoroperationen auf unabhängig
voneinander arbeitende Prozessoren verteilt werden. Um diese Funktion
zu nutzen, muss ein Betriebssystem verwendet werden, das
Multiprocessing unterstützt.
ANMERKUNG: Zum Installieren eines zweiten Systemprozessors müssen
Sie ein Prozessor-Upgrade-Kit von Dell verwenden. Nicht alle Versionen des
Intel Xeon-Prozessors können als zusätzliche Prozessoren verwendet
werden. Upgrade-Kits von Dell sind mit geeigneten Prozessorversionen
erhältlich und mit passenden Kühlkörpern und Lüftern sowie mit Anleitungen
zur Installation ausgestattet.
• Mindestens 4 GB mit 667-MHz Fully-Buffered-DIMMs (FBD), aufrüstbar
auf maximal 16 GB durch Installationskombinationen mit
1-GB- oder 2-GB-Speichermodulen auf den
8 Speichermodulsockeln auf der Systemplatine.
• Das System ermöglicht auch die Verwendung von redundantem Speicher,
und zwar als Memory-Sparing (Redundanz) oder Memory-Mirroring
(Spiegelung). Beide Funktionen stehen zur Verfügung, wenn acht
identische Speichermodule installiert sind.
• Unterstützung von bis zu vier internen, hot-plug-fähigen
3,5-Zoll-SATA-Festplatten.
• Ein Slim-Line-SATA-DVD-Laufwerk oder eine Kombination aus einem
CD-RW- und einem DVD-Laufwerk.
ANMERKUNG: DVD-Geräte sind reine Datenlaufwerke.
• Ein Gehäuseeingriffschalter, der eine entsprechende
Systemverwaltungssoftware meldet, wenn die obere Gehäuseabdeckung
geöffnet ist.
• BMC-Energieüberwachung (BMC = Baseboard Management Control)
kontrolliert Stromstärke, Spannung und Energieausnutzung im System.
Handbuch zum Einstieg 53
• Bis zu zwei hot-plug-fähige 750-W-Netzteile in einer optionalen
redundanten 1 + 1-Konfiguration.
• Vier hot-plug-fähige Systemlüfter.
Die Systemplatine ist mit den folgenden Komponenten ausgestattet:
• Eine der folgenden linken Steckkarten-Optionen:
– Eine linke Steckkarte mit einem PCIe-Steckplatz voller Länge mit x8-
Bandbreite und einem PCIe-Steckplatz voller Länge mit x4-Bandbreite
ODER
– Eine linke Steckkarte mit zwei 3,3V-, 64-Bit-,
133 MHz-PCI-X-Steckplätzen voller Länge an separaten
PCI-X-Bussen (Leistung kann bei Bedarf gedrosselt werden, um ältere
PCI-Erweiterungssteckkarten zu unterstützen)
• Eine mittlere Steckkarte mit einem PCIe-Steckplatz halber Länge mit x8-
Bandbreite.
• Reservierter Steckplatz für integrierten SAS-Host-Bus-Adapter. Der
interne Kanal unterstützt bis zu vier
3,5-Zoll-SATA-Festplattenlaufwerke.
ANMERKUNG: Der Systemstart von einem externen Gerät an einem
SAS- oder SCSI-Adapter wird nicht unterstützt.
• Zwei integrierte Gigabit-Ethernet-Netzwerkadapter unterstützen
Datenraten von 10 Mbit/s, 100 Mbit/s und 1.000 Mbit/s.
• Optionaler Intel Gigabit-Ethernet-Netzwerkadapter mit vier Ports;
unterstützt Datenübertragungsraten von 10 MBit/s, 100 MBit/s und
1.000 MBit/s und Fernstart über iSCSI.
• Unterstützung für 10-GB-Ethernet-Karten.
• Ein interner USB 2.0-konformer Anschluss für ein optionales startfähiges
USB-Flash-Laufwerk oder einen USB-Speicherstick.
• Vier USB 2.0-konforme Anschlüsse (zwei auf der Vorder- und zwei auf der
Rückseite) zum Anschließen von Diskettenlaufwerk, CD-Laufwerk,
Tastatur, Maus oder USB-Flash-Laufwerk.
• Optionaler Remote-Access-Controller (RAC) zur Fernverwaltung des
Systems.
54 Handbuch zum Einstieg
• Integriertes VGA-kompatibles Video-Subsystem mit einem
ATI ES1000 PCI-Videocontroller. Dieses Video-Subsystem verfügt über
einen 16 MB-DDR SDRAM-Videospeicher (nicht erweiterbar).
Die maximale Auflösung beträgt 1600 x 1200 mit 65.536 Farben;
TrueColor-Darstellung wird in den folgenden Auflösungen unterstützt:
640 x 480, 800 x 600, 1024 x 768 und 1280 x 1024. Bei installiertem RAC
ist eine Videoauflösung von 1280 X 1024 möglich.
• Systemverwaltungselektronik zur Überwachung der Systemlüfter und der
kritischen Systemspannungen und -temperaturen. Die
Systemverwaltungselektronik funktioniert im Verbund mit der
Systemverwaltungssoftware.
• Standard-Baseboard-Management-Controller mit seriellem Zugang.
• Auf der Rückseite befinden sich ein serieller Anschluss, ein
Bildschirmanschluss, zwei USB-Anschlüsse sowie zwei NIC-Anschlüsse.
• Auf der Vorderseite sind ein Bildschirm- und zwei USB-Anschlüsse
vorhanden.
• LCD-Display (1 × 5) auf der Vorderseite zur Anzeige von System-ID und
Fehlermeldungen.
• Systemidentifikationstaste auf Vorder- und Rückseite.
Weitere Informationen zu spezifischen Systemmerkmalen finden Sie im
Abschnitt „Technische Daten” auf Seite 61.
Unterstützte Betriebssysteme
®
®
• Microsoft
Windows
Server 2008 Standard x64 Edition.
Weitere nützliche Informationen
VORSICHT: Beachten Sie die Sicherheits- und Betriebsbestimmungen, die mit
Ihrem Computer geliefert wurden. Garantiebestimmungen können als separates
Dokument beigelegt sein.
• Im zusammen mit der Rack-Lösung gelieferten
Rack-Installationshandbuch
ist beschrieben, wie das System in einem Rack
installiert wird.
Handbuch zum Einstieg 55
•Im
Hardware-Benutzerhandbuch
erhalten Sie Informationen über
Systemfunktionen, zur Fehlerbehebung am System und zum Installieren
oder Austauschen von Systemkomponenten. Dieses Dokument finden Sie
entweder auf der zusammen mit dem System gelieferten CD oder auf
support.dell.com
.
• Mitgelieferte CDs enthalten Dokumentation und Dienstprogramme zum
Konfigurieren und Verwalten des Systems.
• Anmerkungen zur Version oder Infodateien sind eventuell eingeschlossen,
um Aktualisierungen am System oder der Dokumentation in letzter
Minute zu bieten, oder fortgeschrittenes technisches Referenzmaterial,
das für erfahrene Benutzer oder Techniker beabsichtigt ist.
Wie Sie technische Unterstützung erhalten
Falls Sie einen Vorgang in diesem Handbuch nicht nachvollziehen können
oder das System sich nicht wie erwartet verhält, nehmen Sie das
Hardware-Benutzerhandbuch zur Hand. Dell™ bietet Ihnen umfangreiche
Hardware-Schulungen und Zertifizierungen. Nähere Informationen erhalten
Sie unter www.dell.com/training. Diese Dienstleistungen stehen unter
Umständen nicht an allen Standorten zur Verfügung.
NOM-Informationen (nur Mexiko)
Die folgenden Informationen beziehen sich auf die in diesem Dokument
beschriebenen Geräte und gründen auf der mexikanischen Norm NOM:
Importeur:
Modellnummer: EMS01
Netzspannung: 100–240 V CA
-(48–60) V CC
Frequenz: 50/60 Hz
Stromverbrauch: 9,0–4,5 A;
20 A (CC)
56 Handbuch zum Einstieg
Installation und Konfiguration
VORSICHT: Lesen Sie vor der Ausführung der folgenden Schritte die
Sicherheitshinweise für das System.
Auspacken des Systems
Entnehmen Sie das System der Verpackung, und identifizieren Sie die
einzelnen Komponenten.
Installation der Schienen und des Systems in einem Rack
Lesen Sie vor der Montage der Schienen und der Installation des Systems
zunächst die Sicherheitshinweise sowie die Rack-Montageanweisungen, die
im Lieferumfang Ihres Systems enthalten sind.
Handbuch zum Einstieg 57

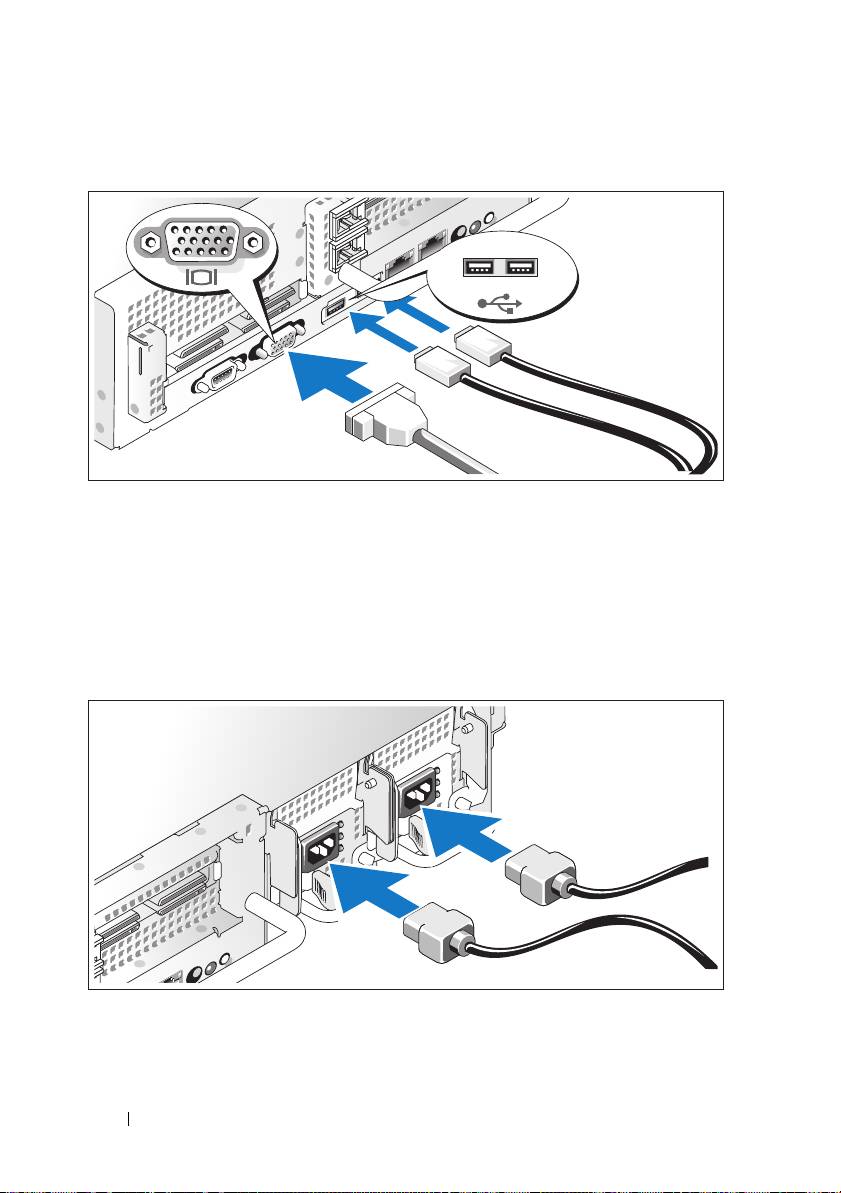

Anschließen von Tastatur, Maus und Bildschirm
Schließen Sie die Tastatur, die Maus und den Bildschirm (optional) an.
Die Anschlüsse auf der Rückseite des Systems sind mit Symbolen
gekennzeichnet, mit denen sich die entsprechenden Kabel zuordnen lassen.
Denken Sie daran, gegebenenfalls die Schrauben am Stecker des
Bildschirmkabels festzuziehen.
Anschließen des Netzkabels
Schließen Sie das/die Netzkabel des Systems an das System an, und schließen
Sie anschließend auch das Bildschirmstromkabel an den Bildschirm (falls
verwendet) an.
58 Handbuch zum Einstieg
Anbringen der Netzkabel-Halteklammer
Bringen Sie die Halteklammer für das Netzkabel am rechten Bogen des
Netzteilgriffs an. Biegen Sie das Netzkabel wie abgebildet zu einer Schlaufe,
und befestigen Sie es an der Kabelklemme der Halteklammer.
Verbinden Sie das andere Ende des Kabels jeweils mit einer geerdeten
Steckdose oder mit einer separaten Spannungsquelle, etwa einer
unterbrechungsfreien Stromversorgung (USV) oder einem Stromverteiler
(PDU).
Einschalten des Systems
Drücken Sie den Netzschalter am System und am Bildschirm. Daraufhin
sollten die Betriebsanzeigen aufleuchten.
Handbuch zum Einstieg 59
Einsetzen der Frontblende
Installieren Sie die Frontverkleidung (optional).
Abschließen des Betriebssystem-Setups
Wenn das Betriebssystem vorinstalliert ist, lesen Sie die zusammen mit dem
System gelieferte Dokumentation zum Betriebssystem. Wenn Sie das
Betriebssystem erstmals installieren, finden Sie weitere Hinweise in der
Dokumenation zur Installation und Konfiguration Ihres Betriebssystems. Das
Betriebssystem muss installiert sein, bevor Sie andere, nicht zusammen mit dem
System erworbene Hardware oder Software installieren.
60 Handbuch zum Einstieg
Technische Daten
Prozessor
Prozessortyp Ein oder zwei Dual-Core Intel
Xeon-Prozessoren 5000 Sequence
Erweiterungsbus
Bustyp PCI-X, PCIe
Erweiterungssteckplätze
Mittlere Steckkarte:
PCIe
Einmal x8-Bandbreite 3,3 V, halbe Bauhöhe
(Steckplatz 1)
Linke Steckkarte
PCI-X-Option:
Zwei Steckplätze für Karten voller
Baulänge und voller Bauhöhe mit 3,3 V,
64 Bit, 133 MHz (Steckplätze 2 und 3)
ODER
PCIe-Option:
Einmal x8-Bandbreite 3,3 V, volle Bauhöhe
(Steckplatz 2) und einmal x4-Bandbreite
3,3 V, volle Bauhöhe (Steckplatz 3)
Speicher
Architektur 667 MHz-Fully-Buffered-DIMMs (FBD)
Speichermodulsockel Achtmal 240-polig
Speichermodulkapazitäten 1 GB oder 2 GB
RAM (Minimum) 4 GB
RAM (Maximum) 16 GB
Laufwerke
Festplattenlaufwerke Bis zu vier interne, hot-plug-fähige
3,5-Zoll-SATA-Festplattenlaufwerke
Diskettenlaufwerk Externes 3,5-Zoll-USB-Laufwerk mit
1,44 MB (optional)
Handbuch zum Einstieg 61
Laufwerke (Fortsetzung)
Optisches Laufwerk Ein optionales SATA-DVD- oder
kombiniertes
CD-RW/DVD-Slimline-Laufwerk
ANMERKUNG:
DVD-Geräte sind reine
Datenlaufwerke.
Flash-Laufwerk Externes optionales USB-Laufwerk
Anschlüsse
Rückseite
NIC
Zwei RJ-45 (für integrierte 1-GB-NICs)
Seriell
9-polig, DTE, 16550-kompatibel
USB
Zwei 4-polige Anschlüsse,
USB-2.0-konform
Bildschirm
VGA, 15-polig
Vorderseite
Bildschirm
VGA, 15-polig
USB
Zwei 4-polige Anschlüsse,
USB-2.0-konform
Bildschirm
Grafiktyp Grafikcontroller ATI ES1000;
VGA-Anschlüsse
Videospeicher 16 MB DDR-SDRAM
Stromversorgung
AC-Netzstromversorgung (über Netzteil)
Leistung
750 W
Spannung
90-264 VAC, autom. Bereichseinstellung,
47-63 Hz
Wärmeabgabe
Maximal 2697 BTU/h
62 Handbuch zum Einstieg
Stromversorgung (Fortsetzung)
Maximaler Einschaltstrom
Unter typischen Leitungsbedingungen und
über den gesamten
Umgebungsbetriebsbereich des Systems
kann der Einschaltstrom pro Netzteil (über
einen Zeitraum von 10 ms oder weniger)
55 A erreichen.
Batterien
Systembatterie
CR 2032, 3,0-V-Lithium-Ionen-Knopfzelle
RAID-Batterie (optional)
4,1 V Lithium-Ionen
Abmessungen und Gewicht
Rack
Höhe
8,66 cm
Breite
44,7 cm
Tiefe
75,68 cm
Gewicht (maximale Konfiguration)
26,76 kg
Umgebungsbedingungen
ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen bei verschiedenen
Systemkonfigurationen finden Sie unter www.dell.com/environmental_datasheets.
Temperatur
Während des Betriebs
10° bis 35 °C bei einem max.
Temperaturanstieg von 10 °C pro Stunde
Lagerung
-40 bis 65 °C (-40 bis 149 °F) bei einem
max. Temperaturanstieg von 20 °C pro
Stunde
Relative Luftfeuchtigkeit
Während des Betriebs
20 % bis 80 % (nicht-kondensierend) mit
einem Anstieg der Luftfeuchtigkeit von
10 % pro Stunde
Lagerung
5 % bis 95 % (nicht-kondensierend) mit
einem maximalen Anstieg der
Luftfeuchtigkeit von 10 % pro Stunde
Handbuch zum Einstieg 63
Umgebungsbedingungen (Fortsetzung)
Zulässige Erschütterung
Während des Betriebs
0,5 G bei 3-200 Hz, 15 min lang
Lagerung
0,5 G bei 3-200 Hz, 15 min lang
Zulässige Stoßeinwirkung
Während des Betriebs
Ein Stoß von 41 G in der positiven z-Achse
(ein Stoß auf jeder Seite des Systems) über
einen Zeitraum von bis zu 2 ms.
Lagerung
Sechs hintereinander ausgeführte Stöße
mit 71 G von bis zu 2 ms Dauer in positiver
und negativer X-, Y- und Z-Richtung (ein
Stoß auf jeder Seite des Systems)
Höhe über NN
Während des Betriebs
-16 bis 3 048 m
Lagerung
-16 bis 10 600 m
Luftverschmutzungsklasse
Klasse
G2 oder niedriger gemäß ISA-S71.04-
1985
64 Handbuch zum Einstieg
