Dell PowerVault DL2000: Obsah

Obsah

Systémové funkce

. . . . . . . . . . . . . . . . . . . . . . .

21

Podporované operační systémy

. . . . . . . . . . . . . . . . .

23

Další užitečné informace

. . . . . . . . . . . . . . . . . . . .

23

Odborná pomoc

. . . . . . . . . . . . . . . . . . . . . . . . .

24

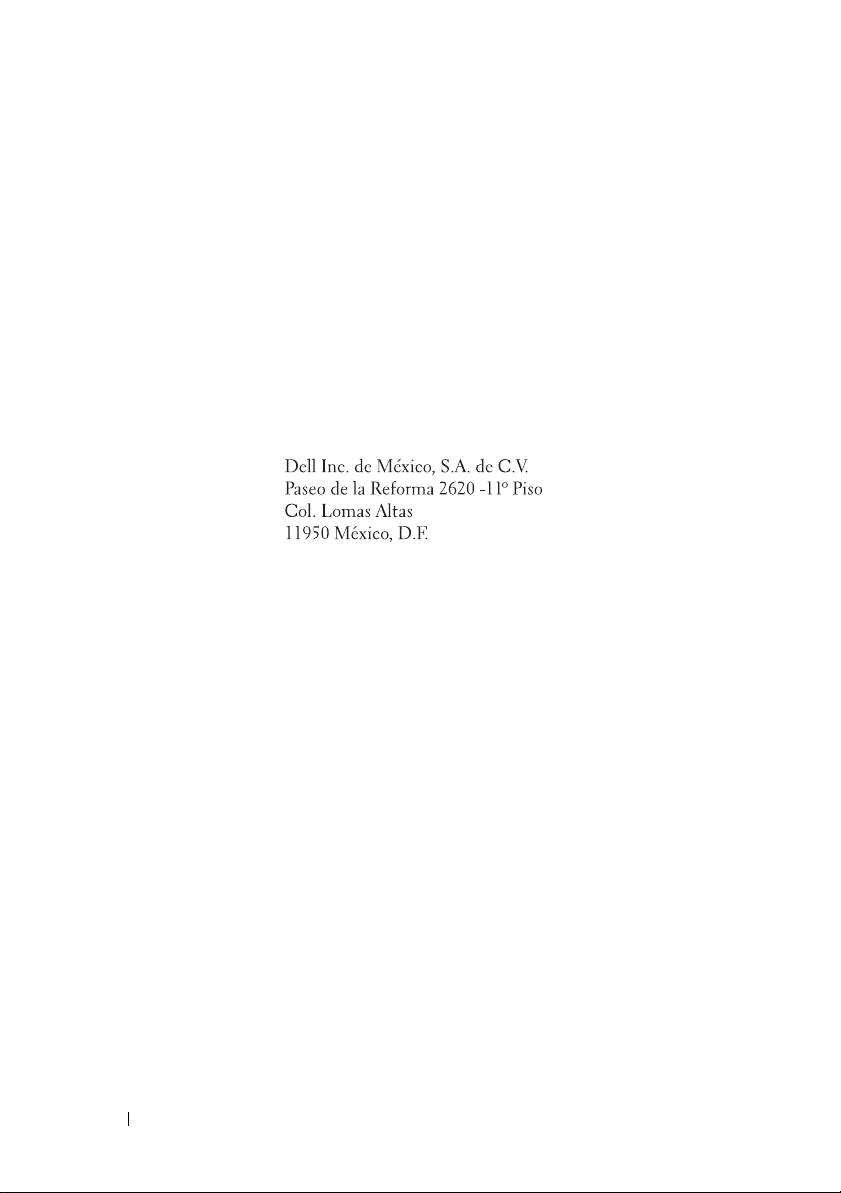

Informace NOM (pouze Mexiko)

. . . . . . . . . . . . . . . .

24

Instalace a konfigurace

. . . . . . . . . . . . . . . . . . . . .

25

Rozbalení systému

. . . . . . . . . . . . . . . . . . . . .

25

Nainstalujte vodicí lišty a systém do stojanu

. . . . . . . . .

25

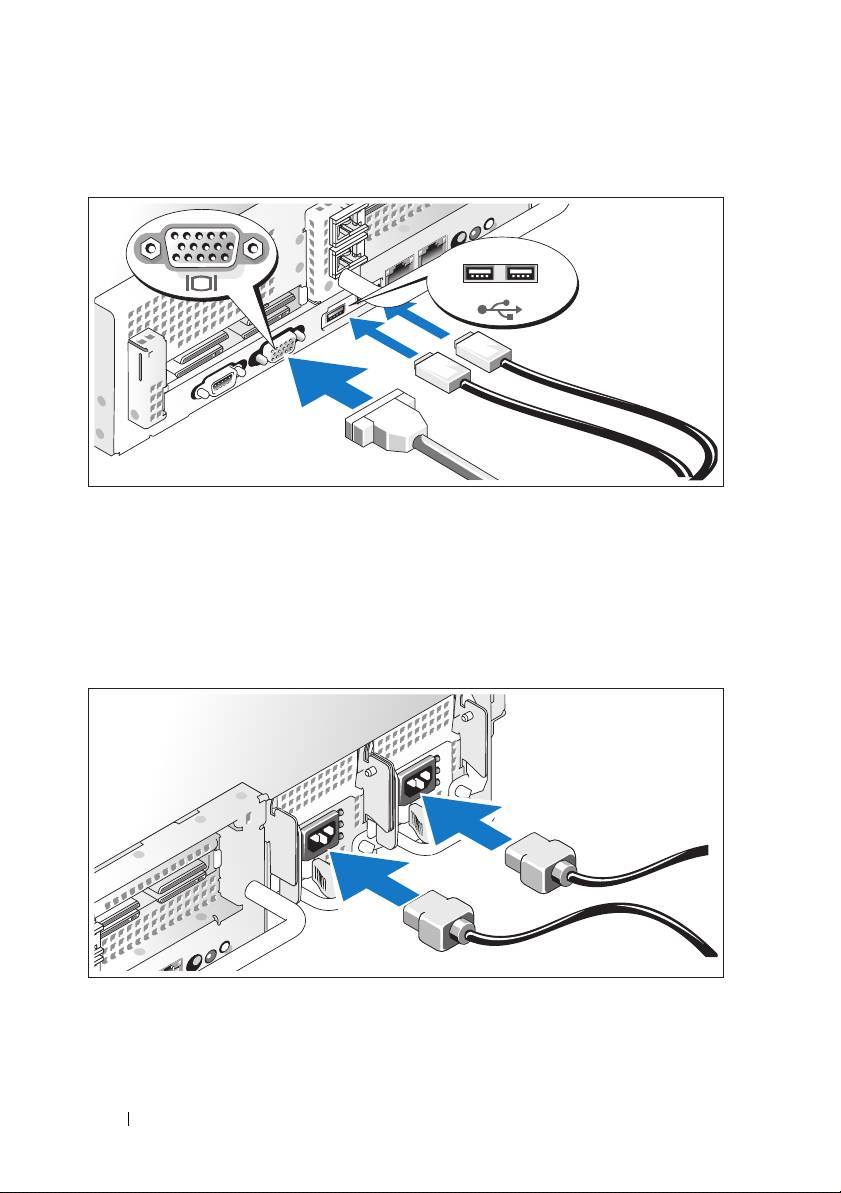

Připojení klávesnice, myši a monitoru

. . . . . . . . . . . .

26

Připojte napájení

. . . . . . . . . . . . . . . . . . . . . .

26

Namontujte svorky napájecích kabelů

. . . . . . . . . . . .

27

Zapnutí systému

. . . . . . . . . . . . . . . . . . . . . .

27

Namontujte čelní kryt

. . . . . . . . . . . . . . . . . . . .

28

Dokončení nastavení operačního systému

. . . . . . . . . . .

28

Technické specifikace

. . . . . . . . . . . . . . . . . . . . .

29

Obsah

19

20

Obsah

Systémové funkce

Hlavní hardwarové a softwarové funkce systému jsou:

®

®

• Dva dvoujádrové nebo čtyřjádrové procesory Intel

Xeon

řady 5400 a

5200.

• Podpora SMP (symmetric multiprocessing), která je k dispozici u systémů

se dvěma procesory Intel Xeon. Technologie symetrického zpracování úloh

SMP výrazně zvyšuje celkový výkon systému rozdělením operací procesoru

mezi nezávislé procesorové jednotky. Pro využití výhod této funkce je třeba

použít operační systém podporující technologii současného zpracování

více úloh.

POZNÁMKA:

Jestliže se rozhodnete pro upgrade vašeho systému instalací

druhého procesoru, je nutné objednat procesorovou sadu pro upgrade od

společnosti Dell. Všechny verze procesorů Intel Xeon nemusí být v pozici druhého

procesoru plně funkční. Sada pro upgrade od společnosti Dell obsahuje správnou

verzi procesoru, chladič a ventilátor a také pokyny k provedení upgradu.

• Vyžaduje se minimální kapacita paměti 4 GB s taktovací frekvencí

667 MHz, Fully Buffered DIMM (FBD, s úplnou vyrovnávací pamětí),

kterou lze upgradovat na maximum 16 GB nainstalováním kombinací

paměůových modulů s kapacitou 1 GB nebo 2 GB až do osmi patic pro

pamět’ové moduly na základní desce.

• Systém pracuje i s redundantní pamětí, která umožňuje sparing a zrcadlení

paměti. Každá z těchto funkcí je k dispozici v případě, že je nainstalováno

osm identických paměůových modulů.

• Podpora až čtyř 3,5palcových interních pevných disků SATA, které lze

připojovat za chodu systému.

• Jednotka SATA DVD v tenkém provedení, nebo kombo jednotka

CD-RW/DVD.

POZNÁMKA:

Zařízení DVD jsou určena pouze pro data.

• Ochranný spínač proti vniknutí do skříně, který předává příslušnému

softwaru systémové správy signál v případě, že dojde k otevření krytu

skříně.

• Systém správy základní desky (BMC) sleduje proud, napětí a využití

napájecího zdroje systému.

• Až dva napájecí zdroje 750 W (lze připojit za chodu systému) ve volitelné

zdvojené kombinaci 1 + 1.

• Čtyři chladicí ventilátory připojitelné za provozu.

Začínáme se systémem

21

Systémová deska má následující integrované funkce:

• Jedna z následujících možností levé rozšiřující karty rozhraní:

– Levá rozšiřující karta rozhraní s jedním slotem PCIe x8 plné délky a

jedním slotem PCIe x4 plné délky.

NEBO

– Levá rozšiřující karta rozhraní se dvěma sloty PCI-X plné délky, 3,3 V,

64 bitů, 133 MHz na samostatných PCI-X sběrnicích (schopných

zpětného snižování datové propustnosti podle potřeby starších

přídavných karet PCI).

• Střední rozšiřující karta rozhraní s jedním slotem PCIe x8 poloviční délky.

• Vyhrazený slot pro integrovaný hostitelský adaptér sběrnice SAS. Interní

kanály podporují až čtyři 3,5palcové interní pevné disky SATA.

POZNÁMKA:

Zavádění systému není podporování z externího zařízení,

připojeného k rozhraní SAS nebo SCSI.

• Dvě integrovaná sít’ové karty Gigabit Ethernet podporující datový přenos

rychlostmi 10 Mbps, 100 Mbps a 1000 Mbps.

• Volitelně sít’ová karta Intel Gigabit Ethernet se čtyřmi porty, podporující

datový přenos rychlostmi 10 Mbps, 100 Mbps a 1000 Mbps, a vzdálené

zavádění systému iSCSI.

• Podpora sít’ových 10 Gb Ethernet.

• Jeden interní konektor standardu USB 2.0 s podporou disku USB Flash

umožňující zavádění systému nebo pamět’ové klíčenky USB.

• Čtyři konektory USB 2.0 (dva na přední a dva na zadní straně) podporující

disketovou jednotku, jednotku CD-ROM, klávesnici, myš nebo disk USB

Flash.

• Volitelný ovladač pro vzdálený přístup (RAC) umožňující vzdálenou

správu systému.

• Integrovaný grafický subsystém VGA s grafickým kartou s čipem ATI ES1000,

33 MHz, na sběrnici PCI. Tento grafický subsystém disponuje 16 MB

DDR SDRAM grafické paměti (bez možnosti rozšíření). Maximální

rozlišení je 1600 x 1200 s 64 tisíci barvami. Zobrazení true color je

podporováno v následujících rozlišeních: 640 x 480, 800 x 600, 1024 x 768,

1152 x 864 a 1280 x 1024. Pokud je nainstalován volitelný ovladač RAC,

rozlišení zobrazení je 1280 x 1024.

22

Začínáme se systémem

• Obvody správy systému monitorující funkci systémových ventilátorů a

kritická napětí a teploty v systému. Obvody správy systému spolupracují se

softwarem správy systému.

• Standardní ovladač BMC (baseboard managment controller) se sériovým

přístupem.

• Konektory na zadním panelu zahrnují jeden sériový port, jeden video, dva

USB a dva sít’ové konektory.

• Konektory na předním panelu zahrnují video a dva USB konektory.

• Displej LCD 1 x 5 palců na předním panelu pro zobrazení systémového ID

a chybových hlášení.

• Tlačítko systémového ID na předním a zadním panelu.

Další informace o specifických funkcích najdete v části „Technické specifikace“

na straně 29.

Podporované operační systémy

®

®

•Microsoft

Windows

Server 2008 Standard x64 Edition.

Další užitečné informace

VAROVÁNÍ: Prostudujte si informace o bezpečnosti a předpisech, které byly

dodány se systémem. Informace o záruce je součástí tohoto dokumentu nebo je

přiložena samostatně.

•

Pokyny pro instalaci do stojanu

dodané se stojanem popisují instalaci

systému do stojanu.

•

Příručka majitele hardwaru

obsahuje informace o funkcích systému

popisuje řešení problémů se systémem a instalaci nebo výměnu

komponent. Tento dokument můžete nalézt na disku CD, který byl dodán

se systémem, nebo na adrese

support.dell.com

.

• Disky CD dodané se systémem obsahují dokumentaci a nástroje pro

konfiguraci a správu systému.

• Součástí dodávky mohou být také poznámky k verzi nebo soubory readme,

které obsahují poslední aktualizace k systému nebo dokumentaci,

případně rozšířené technické materiály určené zkušeným uživatelům a

technikům.

Začínáme se systémem

23

Jednotky

Pevné disky Až čtyři 3,5palcové interní pevné disky

SATA, které lze připojovat za chodu

systému

Disketová jednotka Externí volitelná jednotka USB, 3,5 palce,

1,44 MB

Optická jednotka Jednotka SATA

DVD v tenkém

provedení, nebo kombo jednotka

CD-RW/DVD

POZNÁMKA:

Zařízení DVD jsou určena

pouze pro data.

Disk flash Externí volitelný USB disk

Konektory

Vzadu

Sít’ové

Dva konektory RJ-45 (pro integrovanou

sít’ovou kartu 1 Gbps)

Sériový

9kolíkový, DTE, kompatibilní s

normou 16550

USB

Dva 4kolíkové, USB 2.0

Video

15kolíkový VGA

Vpředu

Video

15kolíkový VGA

USB

Dva 4kolíkové, USB 2.0

Video

Typ grafiky Grafický adaptér ATI ES1000;

konektory VGA

Grafická pamět’ 16 MB DDR SDRAM

30

Začínáme se systémem

Napájení

Střídavý proud (na jeden napájecí zdroj)

Výkon

750 W

Napětí

85–264 V AC, automatické stanovení

rozsahu, 47–63 Hz

Odvod tepla

2697 BTU/h maximálně

Maximální nárazový proud

V typických podmínkách napájení a v

celém provozním rozsahu systému může

nárazový proud dosáhnout 55 A na jeden

napájecí zdroj po dobu 10 ms nebo

méně.

Baterie

Systémová baterie

Lithium-iontová knoflíková baterie

CR 2032 3,0 V

Baterie RAID (volitelná)

4,1 V lithium-iontová baterie

Rozměry

Stojan

Výška

8,656 cm (3,40 palce)

Šířka

44,7 cm

Hloubka

75,68 cm (29,79 palců)

Hmotnost (maximální konfigurace)

26,76 kg (59 liber)

Prostředí

POZNÁMKA:

Další informace o měřených údajích prostředí najdete pro jednotlivé

systémové konfigurace na adrese www.dell.com/environmental_datasheets.

Teplota

Provozní

10 až 35 °C (50 až 95 °F) s maximálním

teplotním gradientem 10 °C za hodinu

Skladovací

–40 až 65 °C (–40 ° až 149 °F)

s maximálním teplotním gradientem

20 °C za hodinu

Začínáme se systémem

31

Prostředí (pokračování)

Relativní vlhkost

Provozní

20 % až 80 % (bez kondenzace)

s maximálním nárůstem vlhkosti o

10 % za hodinu

Skladovací

5 % až 95 % (bez kondenzace)

s maximálním gradientem vlhkosti

10 % za hodinu

Maximální vibrace

Provozní

0,25 G při 3–200 Hz po dobu 15 minut

Skladovací

0,5 G při 3–200 Hz po dobu 15 minut

Maximální ráz

Provozní

Jeden rázový impuls v kladné ose z

(jeden impuls na každé straně systému)

o síle 41 G v délce do 2 ms

Skladovací

Šest po sobě jdoucích rázových impulsů

v kladné i záporné ose x, y, a z (jeden

impuls na každé straně systému) o síle

71 G v délce do 2 ms

Nadmořská výška

Provozní

-16 až 3 048 m

Skladovací

-16 až 10 600 m

Úroveň znečištění vzduchu

Třída

G2 nebo nižší dle normy

ISA-S71.04-1985

32

Začínáme se systémem
