Dell PowerEdge T105: Rozpoczęcie pracy z systemem
Rozpoczęcie pracy z systemem: Dell PowerEdge T105
Dell™ PowerEdge™
Systemy T105
Rozpoczęcie pracy
z systemem
Model EMT
Uwagi, ostrzeżenia I przestrogi
UWAGA: UWAGA oznacza ważną informację pozwalającą na lepsze
wykorzystanie możliwości komputera.
OSTRZEŻENIE: OSTRZEŻENIE wskazuje na możliwość uszkodzenia
sprzętu lub utraty danych i informuje o sposobie uniknięcia problemu.
PRZESTROGA: PRZESTROGA wskazuje na możliwość wystąpienia
szkody materialnej oraz potencjalne niebezpieczeństwo obrażeń ciała
lub śmierci.
____________________
Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedzenia.
© 2008 Dell Inc. Wszelkie prawa zastrzeżone.
Powielanie w jakikolwiek sposób bez pisemnego zezwolenia firmy Dell Inc. jest zabronione.
Znaki towarowe użyte w tym tekście: Dell, logo Dell i PowerEdge są znakami towarowymi firmy
Dell Inc.; AMD, AMD Opteron, i AMD Sempron są znakami towarowymi firmy Advanced Micro
Devices Inc.; Intel jest zarejestrowanym znakiem towarowym firmy Intel Corporation w USA i innych
krajach. Microsoft, Windows i Windows Server są znakami towarowymi lub zarejestrowanymi znakami
towarowymi firmy Microsoft Corporation w USA i/lub innych krajach; Red Hat i Red Hat Enterprise
Linux są zarejestrowanymi znakami towarowymi firmy Red Hat, Inc.; SUSE jest zarejestrowanym
znakiem towarowym firmy Novell Inc.
W tym dokumencie mogą być także użyte inne znaki towarowe i nazwy handlowe w odniesieniu do
podmiotów posiadających prawa do znaków i nazw lub ich produktów. Firma Dell Inc. nie rości sobie
praw własności do jakichkolwiek znaków towarowych i nazw handlowych, których nie jest
właścicielem.
Model EMT
Kwiecień 2008 Nr ref. JN548 Wersja A01
Spis treści
Funkcje systemu . . . . . . . . . . . . . . . . . . . 75
Obsługiwane systemy operacyjne
. . . . . . . . 76
Inne przydatne informacje
. . . . . . . . . . . . . 77
Uzyskiwanie pomocy technicznej
. . . . . . . . 78
Instalacja i konfiguracja . . . . . . . . . . . . . . 78
Rozpakowanie zestawu komputerowego . . . 78
Podłączanie klawiatury, myszy i monitora
. . . 78
Podłączanie systemu do zasilania
. . . . . . . 79
Włączanie komputera i monitora
. . . . . . . . 79
Skonfiguruj system operacyjny . . . . . . . . . . 80
Specyfikacja techniczna
. . . . . . . . . . . . . . 80
Spis treści 73
74 Spis treści
Funkcje systemu
Ta sekcja opisuje najważniejsze cechy sprzętu i oprogramowania wchodzącego
w skład systemu. Dostarcza ona również informacji o innych dokumentach
niezbędnych podczas konfiguracji systemu oraz informuje o sposobie uzyskania
pomocy technicznej.
• Jeden procesor dwurdzeniowy lub czterordzeniowy AMD™ Opteron™ 1000
albo AMD Sempron™ W/ECC (jeśli dostępny).
UWAGA: Informacje dotyczące procesora można znaleźć, używając
programu konfiguracji systemu. Patrz: Podręcznik użytkownika
sprzętu.
• Pamięć DDR II SDRAM o minimalnej pojemności 512 MB i częstotliwości
667 lub 800 MHz, z możliwością rozszerzenia do pojemności maksymalnie 8 GB
poprzez zainstalowanie modułów niebuforowanej pamięci ECC o pojemności
512 MB, 1 GB lub 2 GB w czterech gniazdach modułów pamięci na płycie
systemowej; jedno lub dwuszeregowo.
• Obsługa następujących konfiguracji wewnętrznych dysków twardych
(bez możliwości podłączania w czasie pracy):
– Maksymalnie dwa wewnętrzne 3,5 calowe dyski twarde SATA ze
zintegrowanym kontrolerem SATA
lub
– Maksymalnie dwa wewnętrzne 3,5 calowe szeregowo podłączane dyski
twarde SCSI (SAS) z kartą kontrolera SAS
• Jedna wnęka na 3,5 calowy napęd urządzenia peryferyjnego przeznaczona na
opcjonalny napęd dyskietek oraz dwie 5,25 calowe wnęki na dodatkowe napędy:
DVD-ROM, CD-RW/DVD combo lub urządzenie taśmowe do tworzenia kopii
zapasowej.
UWAGA: Urządzenia DVD są przeznaczone wyłącznie dla danych.
• Obsługa następujących wolumenów RAID z opcjonalną kartą kontrolera SAS
RAID: proste, rozłożone na kilka dysków (spanned), łączone w technice paskowej
(stripped) (RAID 0) i w powielane w technice odbicia lustrzanego (mirrored)
(RAID 1).
• Obsługa USB 2.0
• Alert naruszenia obudowy.
Rozpoczęcie pracy z systemem 75
Płyta systemowa obejmuje następujące urządzenia zintegrowane:
• Dwukanałowy kontroler SATA obsługujący maksymalnie dwa dodatkowe
urządzenia, w tym DVD-ROM, CD-RW/DVD combo, DVD-RW oraz
urządzenie taśmowe SATA do tworzenia kopii zapasowej.
UWAGA: Urządzenia DVD są przeznaczone wyłącznie dla danych.
• Kontroler SATA obsługujący maksymalnie dwa połączone kablem dyski twarde
SATA.
• Jedno 32-bitowe gniazdo karty rozszerzeń PCI o częstotliwości 33 MHz, jedno
gniazdo rozszerzeń PCI Express x1 i dwa gniazda rozszerzeń PCI Express x8.
• Zintegrowany kontroler grafiki ATI ES1000 2D z pamięcią graficzną 32 MB.
Maksymalna rozdzielczość wynosi 1600x1200 z 65 536 kolorów, grafika w
kolorach rzeczywistych jest obsługiwana przy następujących rozdzielczościach:
640 x 480, 800 x 600, 1024 x 768 oraz 1280 x 1024.
• Zintegrowana karta sieciowa Gigabit NIC o prędkości transmisji danych
1000 Mb/s, 100 Mb/s lub 10-Mb/s z obsługą PXE i Wake-on-LAN.
• Osiem złączy kompatybilnych z USB 2.0 (dwa z przodu i pięć z tyłu),
obsługujących napęd dyskietek, napęd CD-ROM, klawiaturę, mysz lub dysk
flash USB.
• Złącza na panelu tylnym obejmują złącze szeregowe, złącze karty grafiki,
pięć złączy USB i jedno złącze kart NIC.
• Dwa złącza USB na panelu przednim.
• Cztery systemowe diody diagnostyczne LED na panelu przednim do
zawiadamiania o wystąpieniu błędów podczas uruchamiania komputera.
Więcej informacji o poszczególnych funkcjach można znaleźć w sekcji „Specyfikacja
techniczna” na stronie 80.
Obsługiwane systemy operacyjne
Na tym komputerze możliwe jest zainstalowanie następujących systemów
operacyjnych:
®
®
• Microsoft
Windows Server
2008, Standard Edition (32-bitowy x86)
• Microsoft Windows Server 2008, Standard Edition (64-bitowy x86)
• Microsoft Windows Server 2003, Standard Edition x86 i EMT64T
• Microsoft Windows Server 2003 R2, wersje Standard i Enterprise z SP2
(32-bitowe x86)
76 Rozpoczęcie pracy z systemem
®
• Microsoft Windows
Small Business Server 2003 R2, wersje Standard
i Premium x86 oraz EM64T
®
®
•Red Hat
Enterprise Linux
(wersja 5) x86_64
®
•SUSE
LINUX Enterprise Server 10 (x86_64)
Inne przydatne informacje
PRZESTROGA: Przewodnik z informacjami o produkcie zawiera
ważne wskazówki dotyczące bezpieczeństwa oraz przepisy prawne.
Informacje dotyczące gwarancji mogą być zamieszczone w tym
dokumencie lub dostarczone jako oddzielny dokument.
•
Podręcznik użytkownika sprzętu
zawiera informacje o funkcjach systemu i
opis sposobów rozwiązywania problemów zaistniałych podczas użytkowania
systemu, a także instrukcje dotyczące instalacji lub wymiany elementów
systemu. Ten dokument można znaleźć na płycie CD dostarczonej wraz
z systemem lub na stronie internetowej
support.dell.com
.
• Płyta CD dołączona do systemu zawiera dokumentację i narzędzia
do konfiguracji systemu oraz zarządzania nim.
• Czasem wraz z systemem dostarczane są aktualizacje, opisujące zmiany
w oprogramowaniu systemowym i/lub dokumentacji.
UWAGA: Należy zawsze sprawdzać, czy pojawiły się nowe
aktualizacje na stronie support.dell.com i czytać informacje o
aktualizacjach, ponieważ często pojawiają się one tam wcześniej
niż w innych dokumentach.
• Dane o wersji lub pliki readme mogą być dołączone do systemu w celu
dostarczenia informacji o uaktualnieniach wprowadzonych w ostatniej chwili
do systemu, dokumentacji lub zaawansowanych technicznie materiałów
referencyjnych, przeznaczonych dla doświadczonych użytkowników lub
personelu technicznego.
• Dokumentacja systemu operacyjnego zawiera instrukcje dotyczące instalacji
(jeśli jest konieczna), konfiguracji oraz przedstawia sposób korzystania
z oprogramowania systemu operacyjnego.
• Dokumentacja elementów sprzętu komputerowego zakupionych osobno
zawiera informacje dotyczące konfiguracji i instalacji tych opcji.
Rozpoczęcie pracy z systemem 77
Uzyskiwanie pomocy technicznej
Jeżeli nie rozumieją Państwo procedur opisanych w tym podręczniku lub jeśli system
nie działa zgodnie z oczekiwaniami, proszę się zapoznać z
Podręcznikiem użytkownika
sprzętu
.
Dostępne są również szkolenia i certyfikaty firmy Dell; proszę odwiedzić stronę
internetową
www.dell.com/training
w celu uzyskania dalszych informacji.
Ta usługa może nie być dostępna we wszystkich lokalizacjach.
Instalacja i konfiguracja
PRZESTROGA: Przed wykonaniem poniższej procedury należy
przeczytać instrukcje dotyczące bezpieczeństwa oraz ważne
informacje prawne zamieszczone w Przewodniku z informacjami
oprodukcie i zastosować się do nich.
Ta sekcja opisuje czynności, które należy wykonać podczas konfigurowania systemu
po raz pierwszy.
Rozpakowanie zestawu komputerowego
Rozpakuj komputer i zidentyfikuj jego poszczególne elementy. Zachowaj wszystkie
opakowania na wypadek, gdyby były później potrzebne.

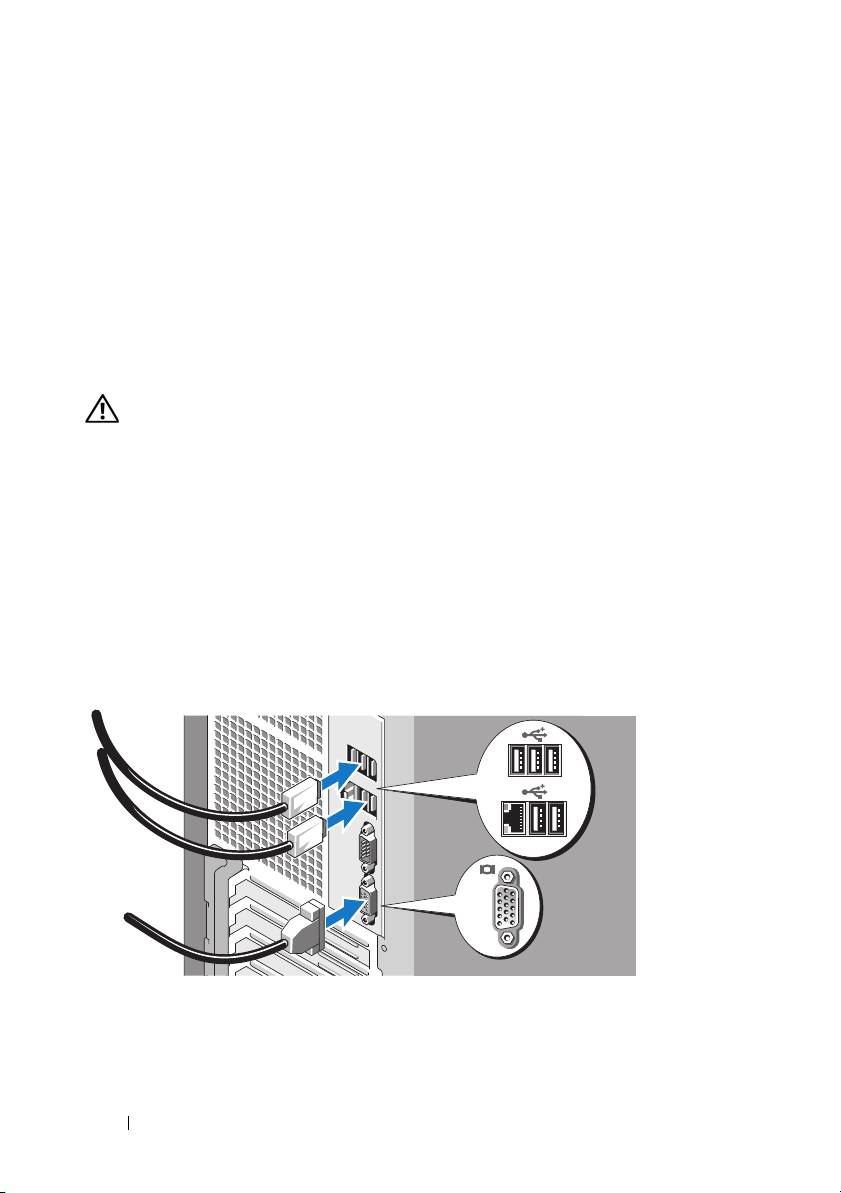

Podłączanie klawiatury, myszy i monitora
Podłącz klawiaturę, mysz i monitor (opcjonalnie).
Przy złączach w tylnej części komputera znajdują się ikony oznaczające, który kabel
należy podłączyć do danego złącza. Należy upewnić się, że śruby na złączu kabla
monitora są dokręcone (o ile występują).
78 Rozpoczęcie pracy z systemem
Podłączanie systemu do zasilania
Podłącz kabel zasilania do komputera. Teraz podłącz drugą końcówkę kabla do
uziemionego gniazdka elektrycznego lub oddzielnego źródła zasilania, np. do zasilania
bezprzerwowego (UPS) lub do jednostki rozdziału zasilania (PDU).
Włączanie komputera i monitora
Naciśnij przyciski zasilania komputera i monitora. Powinny zaświecić się wskaźniki
zasilania. Wyreguluj ustawienia monitora aż do uzyskania odpowiedniego obrazu.
Rozpoczęcie pracy z systemem 79
Skonfiguruj system operacyjny
W przypadku zakupienia systemu operacyjnego zainstalowanego fabrycznie, zapoznaj
się z dokumentacją systemu operacyjnego dostarczoną wraz z systemem. Jeśli system
operacyjny jest instalowany po raz pierwszy, należy zapoznać się z
Podręcznikiem
szybkiej instalacji
. Zanim zaczniesz instalację sprzętu i oprogramowania, które nie
zostały zakupione wraz z systemem, upewnij się, że system operacyjny jest
zainstalowany.
Specyfikacja techniczna
Procesor
Typ procesora Jeden procesor dwu- lub czterordzeniowy
AMD
™
Opteron
™
serii 1000 lub AMD
™
Sempron
™
serii W/ECC.
Szyna rozszerzeń
Typ szyny PCI oraz PCIe
Gniazda rozszerzeń
PCIe Gniazdo PCIe o transmisji danych 2,5 Gb/s
na kartę x1 o napięciu 3,3 V, 12 V
(gniazdo 4)
Gniazdo PCIe o transmisji danych 2,5 Gb/s
na kartę x8 o napięciu 3,3 V, 12 V
(gniazdo 1), gniazdo PCIe o transmisji
danych 2,5 Gb/s na kartę x8 o napięciu
3,3 V, 12 V (gniazdo 2)
PCI Jedno gniazdo na 32 bitowe karty o
połówkowej długości, napięciu 3,3 V
i częstotliwości 33 MHz (gniazdo 3)
Pamięć
Architektura 72 bitowe moduły pamięci ECC, PC 6400,
niebuforowane moduły pamięci DDR II
SDRAM, DIMM dostosowane do
częstotliwości 667 lub 800-MHz
Gniazda modułów pamięci Cztery gniazda 240 stykowe
80 Rozpoczęcie pracy z systemem
Pamięć (ciąg dalszy)
Pojemność modułów pamięci 512 MB, 1 GB lub 2 GB
Minimalna pojemność pamięci RAM 512 MB (jeden moduł 512 MB)
Maksymalna pojemność pamięci RAM 8 GB (cztery moduły po 2 GB)
Napędy
Dyski twarde Maksymalnie dwa wewnętrzne 3,5 calowe
dyski twarde SATA (bez możliwości
podłączania w czasie pracy) ze
zintegrowanym kontrolerem SATA,
lub
maksymalnie dwa wewnętrzne 3,5 calowe
dyski twarde SAS (bez możliwości
podłączania w czasie pracy) ze
zintegrowanym kontrolerem SAS.
Napęd dyskietek Jedna opcjonalna stacja dyskietek
2,5 calowych o pojemności 1,44 MB
Napęd optyczny Maksymalnie dwa opcjonalne wewnętrzne
napędy DVD-ROM, CD-RW/DVD combo
lub DVD-RW (tylko interfejs SATA)
UWAGA: Urządzenia DVD są
przeznaczone wyłącznie dla danych.
Zewnętrzny opcjonalny napęd optyczny
USB
Napęd taśmowy Jeden opcjonalny, wewnętrzny 5,25 calowy
napęd SCSI o połówkowej wysokości
(do stosowania wyłącznie w 5,25 calowej
wnęce) z opcjonalnym kontrolerem SCSI
Napęd dysku flash Opcjonalny napęd flash USB
(wewnętrzny lub zewnętrzny)
Złącza
Tylne
Kontroler NIC Jedno RJ-45 (dla Broadcom Gigabit LOM)
Szeregowe 9-stykowe złącze DTE, kompatybilne
z 16550
Rozpoczęcie pracy z systemem 81
Złącza (ciąg dalszy)
USB pięć złączy 4-stykowych, kompatybilnych
z USB 2.0
Grafika 15-stykowa karta VGA
Przednia
USB Dwa złącza 4-stykowe, kompatybilne
zUSB2.0
Dostępne wewnętrznie
Kanały SATA Cztery gniazda 7 stykowe
Klucz USB (dla klucza pamięci) Jedno złącze 4-stykowe, kompatybilne
z USB 2.0
Grafika
Typ grafiki Zintegrowana
Pamięć grafiki 32 MB
Zasilanie
Zasilacz prądu zmiennego
Moc 305 W
Napięcie 100-120V/200-240V, 9/4,5A, 50/60 Hz,
Emisja ciepła 1040 BTU/godz.
Bateria CMOS
Litowo-jonowa bateria pastylkowa CR 2032
o napięciu 3,0 V
Cechy fizyczne
Wysokość 41,3 cm (16,25 cala)
Szerokość 18,7 cm (7,36 cala)
Głębokość 45,8 cm (18 cala)
Ciężar (konfiguracja maksymalna) 13 kg (28,6 funta)
82 Rozpoczęcie pracy z systemem
Warunki otoczenia
UWAGA: W celu uzyskania dodatkowych informacji o warunkach otoczenia
przewidzianych dla poszczególnych konfiguracji systemu proszę odwiedzić
stronę internetową www.dell.com/environmental_datasheets.
Temperatura
Podczas eksploatacji Od 10° do 35°C (od 50° do 95°F)
Podczas przechowywania Od -40° do 65°C (od -40° do 149°F)
Wilgotność względna
Podczas eksploatacji Od 20% do 80% (bez kondensacji) przy
maksymalnym gradiencie wilgotności
wynoszącym 10% na godzinę
Podczas przechowywania Od 5% do 95% (przy braku kondensacji)
Maksymalne natężenie wibracji
Podczas eksploatacji Od 0,26 G do 350 Hz przy 0,0002 G2/Hz
Podczas przechowywania Od 1,54 G, 10 do 250 Hz przy 0,003 G2/Hz
Maksymalny wstrząs
Podczas eksploatacji 31 G +/- 10% z czasem trwania pulsu 2,6 ms
+/- 10%,
Podczas przechowywania 71 G +/- 10 % z czasem trwania pulsu 2 ms
+/- 10%, 32 G +/-5% ze zmianą prędkości
270 ips +/- 5%
Wysokość n.p.m.
Podczas eksploatacji Od -15,2 do 3 048 m (od –50 do 10 000 stóp)
Podczas przechowywania Od -15,2 do 10 600 m
(od –50 do 35 000 stóp)
Rozpoczęcie pracy z systemem 83
84 Rozpoczęcie pracy z systemem
