Dell PowerEdge T105: Erste Schritte mit dem System

46 Inhalt

Systemmerkmale

In diesem Kapitel sind die wesentlichen Hardware- und Softwaremerkmale des

Systems beschrieben. Ferner erhalten Sie Informationen über weitere nützliche

Dokumente, die zur Einrichtung des Systems benötigt werden. Hier erfahren

Sie auch, wie Sie technische Unterstützung erhalten können.

• Ein Dual-Core oder Quad-Core AMD™ Opteron™ 1000-Prozessor

oder AMD Sempron™ W/ECC-Prozessor (sofern verfügbar).

ANMERKUNG: Verwenden Sie das System-Setup-Programm,

um Informationen zum Prozessor anzuzeigen. Nähere Hinweise

erhalten Sie im Hardware Owner’s Manual (Hardware-Benutzerhandbuch).

• Mindestens 512 MB DDR-II-SDRAM-Hauptspeicher (667 oder 800 MHz),

erweiterbar auf maximal 8 GB DDR-II-SDRAM-Hauptspeicher durch

Installieren von ungepufferten, ECC-fähigen Speichermodulen mit 512 MB,

1 GB oder 2 GB in den vier Speichermodulsockeln auf der Systemplatine;

Einzel- oder Dual-Module.

• Folgende interne Festplattenkonfigurationen (ohne Hot-Plugging) werden

unterstützt:

– Bis zu zwei interne 3,5-Zoll SATA-Festplatten mit integriertem SATA-

Controller

oder

– Bis zu zwei interne 3,5-Zoll SAS-Festplattenlaufwerke (Serial-Attached

SCSI) mit SAS-Controllerkarte

• Ein 3,5-Zoll-Peripherieschacht für das optionale Diskettenlaufwerk und

zwei 5,25-Zoll-Schächte für folgende unterstützte Laufwerke: DVD-ROM,

CD-RW/DVD-Kombination oder Bandsicherungslaufwerk.

ANMERKUNG: DVD-Geräte sind reine Datenlaufwerke.

• Unterstützung für die folgenden RAID-Volumes mit einer optionalen SAS-

RAID-Controllerkarte: simple (einfach), spanned (verkettet), striped

(RAID 0) und gespiegelt (RAID 1).

• Unterstützung für USB 2.0.

• Gehäuseeingriffserkennung.

Erste Schritte mit dem System 47

Die Systemplatine ist mit folgenden integrierten Komponenten ausgestattet:

• Zweikanaliger SATA-Controller für bis zu zwei unterstützte Geräte,

darunter DVD-ROM-Laufwerk, CD-RW/DVD-Combolaufwerk,

DVD-RW-Laufwerk und SATA-Bandsicherungsgerät.

ANMERKUNG: DVD-Geräte sind reine Datenlaufwerke.

• SATA-Controller, der bis zu zwei verkabelte SATA-Festplattenlaufwerke

unterstützt.

• Ein PCI-Steckplatz für Erweiterungskarten mit 32 Bit/33 MHz, ein PCI-

Express-Steckplatz mit x1-Bandbreite und zwei PCI-Express-Steckplätze

mit x8-Bandbreite.

• Integrierter ATI ES1000 2D-Grafikcontroller mit 32 MB Grafikspeicher.

Die maximale Auflösung beträgt 1600 × 1200 bei 65 536 Farben. True-

Color-Darstellung wird für folgende Auflösungen unterstützt: 640 x 480,

800 x 600, 1024 x 768 und 1280 x 1024.

• Integrierter Gigabit-NIC mit einer Datenübertragungsrate von 1000 Mb/s,

100 Mb/s oder 10 Mb/s; Unterstützung für PXE und Wake-on-LAN.

• Acht USB 2.0-konforme Anschlüsse (zwei auf der Vorderseite, ein interner

Anschluss für startfähigen Speicherkey und fünf Anschlüsse auf der Rück-

seite) zum Anschließen von Diskettenlaufwerk, CD-ROM-Laufwerk,

Tastatur, Maus oder USB-Flash-Laufwerk.

• Auf der Rückseite befinden sich ein serieller Anschluss, ein Bildschirm-

anschluss, fünf USB-Anschlüsse sowie ein NIC-Anschluss.

• Am vorderen Bedienfeld befinden sich zwei USB-Anschlüsse.

• Vier Systemdiagnose-LEDs auf der Vorderseite für Fehler- und

Benachrichtigungsanzeige beim Systemstart.

Weitere Informationen zu einzelnen Systemmerkmalen finden Sie

unter „Technische Daten“ auf Seite 53.

48 Erste Schritte mit dem System

Unterstützte Betriebssysteme

Das System unterstützt die folgenden Betriebssysteme:

®

®

• Microsoft

Windows Server

2008 Standard Edition (32 Bit x86)

• Microsoft Windows Server 2008 Standard Edition (64 Bit x86)

• Microsoft Windows Server 2003 Standard Edition x86 und EMT64T

• Microsoft Windows Server 2003 R2 Standard und Enterprise Edition

mit SP2 x86 und EM64T

®

• Microsoft Windows

Small Business Server 2003 R2 Standard

und Premium Edition x86 und EM64T

®

®

•Red Hat

Enterprise Linux

(Version 5) x86_64

®

•SUSE

LINUX Enterprise Server 10 x86_64

Weitere nützliche Informationen

VORSICHT: Das Produktinformationshandbuch enthält wichtige Informationen

zu Sicherheits- und Betriebsbestimmungen. Garantiebestimmungen können

als separates Dokument beigelegt sein.

• Im

Hardware-Benutzerhandbuch

erhalten Sie Informationen über System-

funktionen, zur Fehlerbehebung am System und zum Installieren oder

Austauschen von Systemkomponenten. Dieses Dokument finden Sie auf

den zusammen mit dem System gelieferten CDs sowie auf

support.dell.com

.

• Mitgelieferte CDs enthalten Dokumentation und Dienstprogramme

zur Konfiguration und Verwaltung des Systems.

• Möglicherweise sind auch aktualisierte Dokumente beigelegt, in denen

Änderungen am System, an der Software oder an der Dokumentation

beschrieben sind.

ANMERKUNG: Wenn auf der Website support.dell.com aktualisierte

Dokumente vorliegen, lesen Sie diese immer zuerst, denn frühere

Informationen werden damit gegebenenfalls ungültig.

Erste Schritte mit dem System 49

• Möglicherweise sind Versionshinweise oder Infodateien vorhanden. Diese

enthalten Aktualisierungen zum System oder zur Dokumentation bzw.

detailliertes technisches Referenzmaterial für erfahrene Benutzer oder

Techniker.

• In der Dokumentation zum Betriebssystem ist beschrieben, wie das Betriebs-

system installiert (sofern erforderlich), konfiguriert und verwendet wird.

• Dokumentationen für alle separat erworbenen Komponenten enthalten

Informationen zur Konfiguration und zur Installation dieser Zusatzgeräte.

Technische Unterstützung

Falls Sie einen Vorgang in diesem Handbuch nicht nachvollziehen können oder

das System sich nicht wie erwartet verhält, nehmen Sie das

Hardware Owner’s

Manual

(Hardware-Benutzerhandbuch) zur Hand.

Dell bietet Schulungen und Zertifizierungen für Unternehmen an. Weitere

Informationen finden Sie unter

dell.com/training

. Diese Dienstleistungen

stehen unter Umständen nicht an allen Standorten zur Verfügung.

Installation und Konfiguration

VORSICHT: Bevor Sie mit dem folgenden Vorgang beginnen, lesen und befolgen

Sie die Sicherheitshinweise und die Betriebsbestimmungen im Product

Information Guide (Produktinformationshandbuch).

In diesem Abschnitt ist die erstmalige Einrichtung des Systems beschrieben.

Auspacken des Systems

Entnehmen Sie das System der Verpackung und identifizieren Sie die einzelnen

Komponenten. Bewahren Sie das Verpackungsmaterial für möglichen späteren

Gebrauch auf.

50 Erste Schritte mit dem System

Anschließen von Tastatur, Maus und Bildschirm

Schließen Sie die Tastatur, die Maus und den Bildschirm (optional) an.

Die Anschlüsse auf der Rückseite des Systems sind mit Symbolen gekenn-

zeichnet, mit denen sich die entsprechenden Kabel zuordnen lassen. Denken

Sie daran, gegebenenfalls die Schrauben am Stecker des Bildschirmkabels

festzuziehen.

Verbinden des Systems mit dem Netzstrom

Verbinden Sie das Netzstromkabel mit dem System. Verbinden Sie dann das

andere Ende des Netzstromkabels mit einer geerdeten Steckdose oder mit einer

separaten Spannungsquelle, etwa einer unterbrechungsfreien Stromversorgung

(USV) oder einem Stromverteiler (PDU).

Erste Schritte mit dem System 51

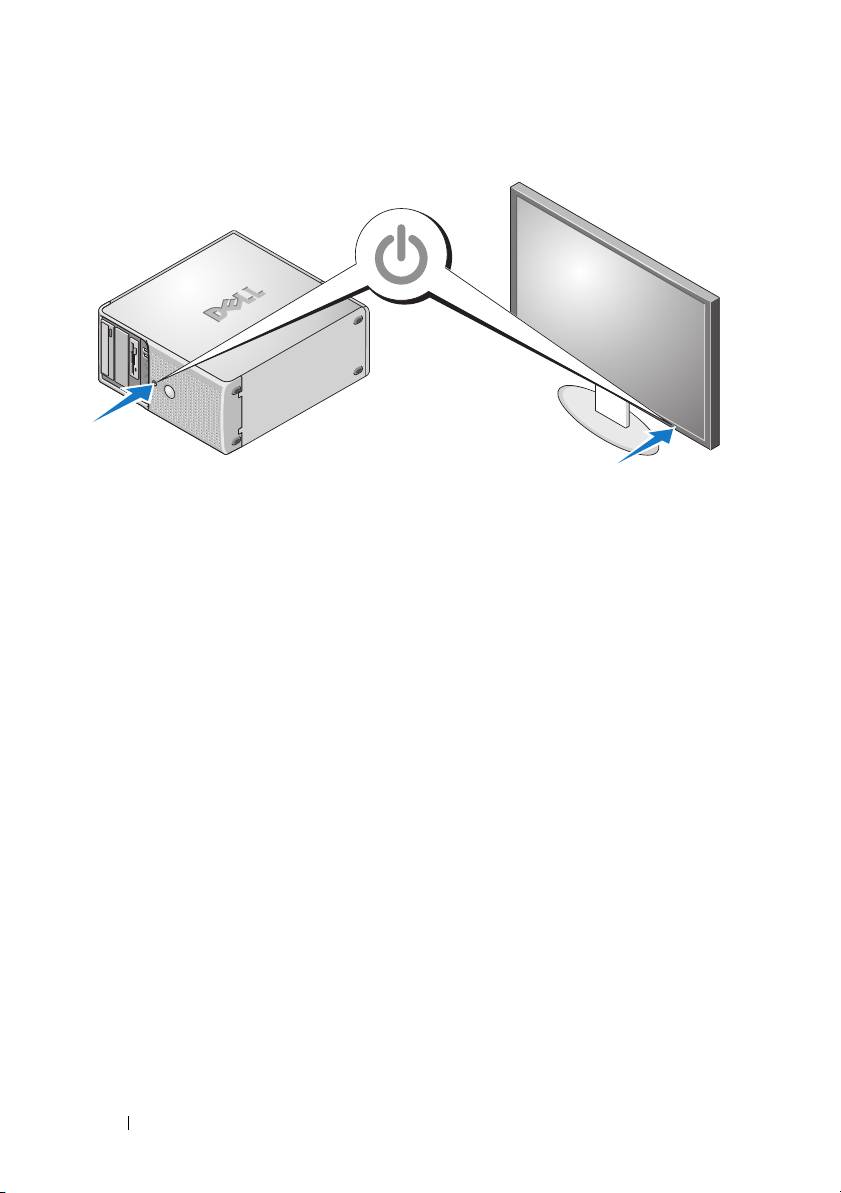

Einschalten des Systems und des Bildschirms

Drücken Sie den Netzschalter am System und am Bildschirm. Daraufhin

sollten die Betriebsanzeigen aufleuchten. Stellen Sie den Bildschirm ein,

bis die Anzeige zufriedenstellend ist.

Einrichten des Betriebssystems

Wenn das Betriebssystem vorinstalliert ist, lesen Sie die zusammen mit

dem System gelieferte Dokumentation zum Betriebssystem. Wie Sie ein

Betriebssystem erstmalig installieren, erfahren Sie in der

Quick Installation

Guide

(Kurz-Installationsanleitung). Das Betriebssystem muss installiert sein,

bevor Sie andere, nicht zusammen mit dem System erworbene Hardware

oder Software installieren.

52 Erste Schritte mit dem System

Technische Daten

Prozessor

Prozessortyp Ein Prozessor der Reihe AMD

™

Opteron

™

Dual- oder Quad-Core 1000

oder AMD

™

Sempron

™

W/ECC.

Erweiterungsbus

Bustyp PCI und PCIe

Erweiterungssteckplätze

PCIe

PCIe mit x1-Bandbreite, 2,5 Gb/s,

3,3 V und 12 V (Steckplatz 4)

PCIe x8 mit 2,5 Gb/s , 3,3 V, 12 V

(Steckplatz 1) und PCIe x8 mit 2,5-Gb/s,

3,3 V, 12 V (Steckplatz 2)

PCI Ein Steckplatz für halbe Baulänge, 3,3 V,

32 Bit, 33 MHz (Steckplatz 3)

Speicher

Architektur

Ungepufferte 72-Bit PC-6400 DDR-II

SDRAM-DIMMs mit ECC, ausgelegt

für 667- oder 800-MHz-Betrieb

Speichermodulsockel Viermal 240-polig

Speichermodulkapazitäten

512 MB, 1 GB oder 2 GB

RAM (Minimum)

512 MB (ein 512-MB-Modul)

RAM (Maximum) 8 GB (vier 2-GB-Module)

Laufwerke

Festplattenlaufwerke

Bis zu zwei nicht hot-plug-fähige

3,5-Zoll SATA-Festplattenlaufwerke

mit integriertem SATA-Controller

oder

Bis zu zwei nicht hot-plug-fähige interne

3,5-Zoll SAS-Laufwerke mit SAS-

Controllerkarte

Erste Schritte mit dem System 53

Laufwerke (Fortgesetzt)

Diskettenlaufwerk Ein optionales 2,5-Zoll-Laufwerk

für 1,44 MB

Optische Laufwerke Bis zu zwei optionale interne SATA DVD-

ROM oder CD-RW/DVD-Kombinations-

laufwerke (nur SATA-Schnittstelle)

ANMERKUNG: DVD-Geräte sind reine

Datenlaufwerke.

Externes optionales optisches USB-

Laufwerk

Bandlaufwerk

Ein optionales internes 5,25-Zoll SCSI-

Laufwerk mit halber Bauhöhe

(nur zum Einsatz im 5,25-Zoll-Schacht)

mit optionalem SCSI-Controller

Flash-Laufwerk Optionales USB-Flash-Laufwerk

(intern oder extern)

Anschlüsse

Rückseite

NIC

Ein RJ-45 (für Broadcom Gigabit-LOM)

Seriell

9-polig, DTE, 16550-kompatibel

USB

Fünf 4-polige Anschlüsse,

USB-2.0-konform

Grafik

VGA, 15-polig

Vorderseite

USB

Zwei 4-polige Anschlüsse,

USB-2.0-konform

Intern zugänglich

SATA-Kanäle

Viermal 7-polig

USB-Key (für Speicherkey)

Ein 4-poliger Anschluss,

USB-2.0-konform

54 Erste Schritte mit dem System

Grafik

Grafiktyp Integriert

Grafikspeicher 32 MB

Anschlusswerte

Netzstromversorgung (über Wechselstromnetzteil)

Leistung

305 W

Spannung 100-120 V/200-240 V, 9/4,5 A, 50/60 Hz

Wärmeabgabe

1040 BTU/Stunde

CMOS-Pufferbatterie CR 2032, 3,0-V-Lithium-Ionen-

Knopfzelle

Maße und Gewicht

Höhe 391,55 mm

Breite 186,9 mm

Tiefe 418,5 mm

Gewicht (maximale Konfiguration) 13 kg
