Характеристики системы
В этом разделе описываются основные характеристики аппаратного и программного
обеспечения системы. Кроме того, в ней содержится информация о других документах,
которые могут быть полезны при настройке системы, и о порядке получения
технической поддержки.
•
Один двух- или четырехядерный процессор AMD™ Opteron™ 1000 или
AMD Sempron™ W/ECC (с коррекцией ошибок) (если имеется).
ПРИМЕЧАНИЕ: Чтобы просмотреть информацию о процессоре,
воспользуйтесь программой настройки системы. См. документ
Руководство по эксплуатации оборудования.
•
Память DDR II SDRAM 667 МГц или 800 МГц объемом не менее 512 Мб с
возможностью наращивания до DDR II SDRAM объемом 8 Гб путем установки
небуферизованных модулей памяти с коррекцией ошибок объемом 512 Мб,
1 Гб или 2 Гб в четыре гнезда для модулей памяти на системной плате
с односторонним или двусторонним расположением чипов.
•
Поддержка следующих конфигураций внутренних жестких дисков
(без возможности “горячей” замены):
–
Один или два 3,5-дюймовых внутренних жестких диска SATA со встроенным
контроллером SATA
или
–
Один или два 3,5-дюймовых внутренних жестких диска Serial-Attached SCSI
(SAS) с платой контроллера SAS
•
Один 3,5-дюймовый отсек периферийных устройств для дополнительного
дисковода гибких дисков и два 5,25-дюймовых отсека для следующих
поддерживаемых дисководов: дисковод DVD, комбинированное устройство
CD-RW/DVD или устройство для архивирования на магнитной ленте.
ПРИМЕЧАНИЕ: Устройства DVD предназначены только
для данных.
•
Поддержка следующих томов RAID с использованием дополнительных плат
контроллера SAS RAID. Простых, сцепленных, расслоенных (RAID 0)
и зеркальных (RAID 1).
•
Поддержка USB 2.0.
•
Сигнализатор открытия корпуса.
Начало работы с системой 89
Ниже перечислены встроенные возможности системной платы.
•
Двухканальный контроллер SATA с поддержкой до двух устройств, включая
DVD-ROM, комбинированный привод CDRW/DVD, DVD-RW и устройство
для архивирования данных на магнитной ленте.
ПРИМЕЧАНИЕ:
Устройства DVD предназначены только для данных.
•
Контроллер SATA, поддерживающий до двух соединенных кабелем жестких
дисков SATA.
•
32-битный разъем расширения с частотой 33 МГц, разъем расширения
PCI Express x1, два разъема расширения PCI Express x8.
•
Встроенный графический контроллер ATI ES1000 2D с 32 Mб видеопамяти.
Максимальное разрешение 1600x1200 с поддержкой 65 536 цветов; режим true-
color поддерживается при разрешениях 640 x 480, 800 x 600, 1024 x 768 и
1280 x 1024.
•
Встроенная сетевая интерфейсная плата Gigabit, обеспечивающая поддержку
скоростей передачи данных 1000 Мбит/с, 100 Мбит/с или 10-Мбит/с, а также
поддержку стандарта PXE и технологии Wake-on-LAN.
•
Восемь разъемов, совместимых со стандартом USB 2.0 (два на передней панели,
один внутренний для загружаемого ключа памяти, и пять на задней панели),
которые обеспечивают поддержку дисковода гибких дисков, дисковода компакт-
дисков, клавиатуры, мыши или флэш-устройства USB.
•
На задней панели предусмотрены один разъем последовательного порта, один
видеоразъем, пять разъемов USB и один разъем сетевой интерфейсной платы.
•
На передней панели имеется два USB-разъема.
•
Четыре индикатора системной диагностики, расположенные на передней панели,
для отправки сообщений и уведомлений о сбоях во время запуска.
Более подробную информацию об отдельных характеристиках см. в разделе
“Технические характеристики” на странице 95.
Поддержка операционных систем
Система поддерживает следующие операционные системы:
®
®
•
Microsoft
Windows Server
2008, Standard Edition (32-битная версия (x86))
•
64-разрядная ОС Microsoft Windows Server 2008, Standard Edition.
•
ОС Microsoft Windows Server 2003, Standard Edition (x86 и EMT64)
90 Начало работы с системой
body.fm Page 91 Monday, May 5, 2008 6:04 PM
•
Microsoft Windows Server 2003 R2 Standard и Enterprise Edition с пакетом
обновления SP2 (x86 и EM64T)
®
•
Microsoft Windows
Small Business Server 2003 R2 Standard и Premium Edition
(x86 и EM64T)
®
®
•
Red Hat
Enterprise Linux
(версия 5) x86_64
®
•
SUSE
LINUX Enterprise Server 10 x86_64
Дополнительная полезная информация
ПРЕДУПРЕЖДЕНИЕ: В документе Информационное руководство по
продуктам приведены важные сведения по технике безопасности, а также
нормативная информация. Гарантийная информация может включаться
в состав данного документа или в отдельный документ.
•
В документе
Руководство по эксплуатации оборудования
представлена
информация о характеристиках системы и описан порядок поиска и устранения
неисправностей системы и установки или замены ее компонентов. Этот документ
содержится на компакт-дисках, поставляемых с системой, и на веб-сайте
support.dell.com
.
•
На компакт-дисках, поставляемых вместе с системой, имеются программные
средства для настройки системы и управления ею, а также соответствующая
документация.
•
К системе иногда прилагаются обновления, в которых описываются изменения,
внесенные в систему, программное обеспечение и/или документацию.
ПРИМЕЧАНИЕ: Рекомендуется регулярно проверять наличие
обновлений на веб-сайте support.dell.com и в первую очередь
изучать содержащуюся в них информацию, поскольку зачастую она
обладает более высоким приоритетом по отношению к информации
в других документах.
•
В комплект поставки могут включаться заметки о выпуске или файлы Readme,
содержащие описание последних обновлений и изменений системы или
документации, а также дополнительную справочную техническую информацию,
предназначенной для опытных пользователей и технических специалистов.
•
Документация по операционной системе содержит описание установки
(при необходимости), настройки и использования ОС.
•
Информацию о настройке и установке дополнительных устройств, которые
были приобретены отдельно, можно найти в документации на эти устройства.
Начало работы с системой 91
Порядок получения технической
поддержки
В случае непонимания приведенной в настоящем руководстве процедуры или
неправильной работы системы см. документ
Руководство по эксплуатации
оборудования
.
С программой обучения и сертификации корпорации Dell (Enterprise Training &
Certification) можно ознакомиться на сайте
dell.com/training
. Эта услуга доступна
не во всех регионах.
Установка и настройка
ПРЕДУПРЕЖДЕНИЕ: Перед выполнением описанных ниже процедур
ознакомьтесь с инструкциями по технике безопасности и важной
нормативной информацией в документе Информационное руководство
по продуктам.
В данном разделе описываются действия по первоначальной установке системы.
Распаковка системы
Распакуйте систему и идентифицируйте каждый компонент. Сохраните все
упаковочные материалы, так как они могут понадобиться в дальнейшем.
92 Начало работы с системой
Подключение клавиатуры, мыши и монитора
Подключите клавиатуру, мышь и монитор (дополнительный).
Разъемы на задней панели системы снабжены значками, позволяющими определить
правильное подключение кабелей. На разъеме кабеля монитора необходимо затянуть
винты (если они имеются).
Подключите электропитание к системе
Подсоедините кабели питания к системе. Далее подключите другой конец кабеля
питания к заземленной розетке или отдельному источнику питания, например
источнику бесперебойного питания или блоку распределения питания.
Начало работы с системой 93
Включите систему и монитор

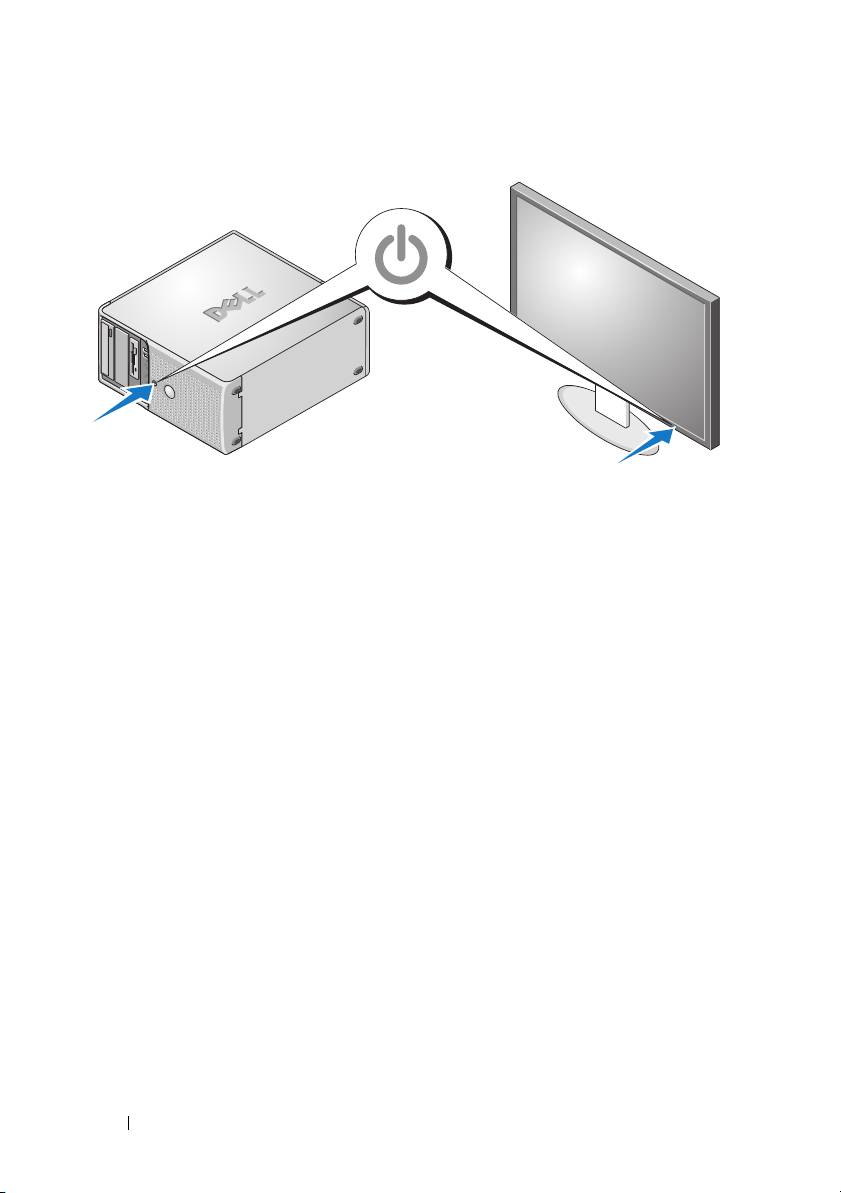

Нажмите кнопку питания на системе и мониторе. Должны включиться индикаторы
питания. Отрегулируйте монитор для получения нужного качества изображения.
Завершение установки операционной
системы
Если компьютер приобретен с предварительно установленной операционной системой,
см. соответствующую документацию, поставляемую вместе с системой. Описание
первоначальной установки операционной системы см. в документе
Справочное
руководство для быстрой установки
. Операционная система должна быть установлена
до установки аппаратного или программного обеспечения, которое не было
приобретено вместе с системой.
94 Начало работы с системой
Технические характеристики
Процессор
Тип процессора Один двух- или четырех ядерный процессор
AMD
™
Opteron
™
серии 1000 series или
AMD
™
Sempron
™
серии W/ECC
(с коррекцией ошибок).
Шина расширения
Тип шины PCI и PCIe
Слоты расширения
PCIe
PCIe x1 со скоростью передачи данных
2,5 Гбит/с, питанием 3,3 В, 12 В (разъем 4).
PCIe x8 со скоростью передачи данных 2,5
Гбит/с, питанием 3,3 В, 12 В (разъем 1), PCIe
x8 со скоростью передачи данных 2,5 Гбит/с,
питанием 3,3 В, 12 В (разъем 2)
PCI
Один 32-битный разъем половинной длины с
питанием 3,3 В и тактовой частотой 33 МГц
(разъем 3)
Оперативная память
Архитектура 72-разрядные небуферизованные модули
DIMM регистровой памяти PC-6400 DDR II
SDRAM с коррекцией ошибок, способные
работать с тактовой частотой
667 или 800-
МГц
Разъемы для модулей памяти четыре 240-контактных
Емкость модулей памяти 512 Мб, 1 Гб или 2 Гб
Минимальный объем оперативной
512 Мб (один модуль емкостью 512 Мб)
памяти
Максимальный объем оперативной
8 Гб (четыре модуля 2 Гб)
памяти
Начало работы с системой 95
Накопители
Жесткие диски До двух 3,5-дюймовых внутренних жестких
дисков SATA со встроенным контроллером
SATA, без возможности подключения в
“горячем” режиме
или
до двух 3,5-дюймовых внутренних жестких
дисков SAS с платой контроллера SAS, без
возможности подключения в “горячем”
режиме.
Дисковод гибких дисков Один дополнительный 2,5-дюймовый
дисковод гибких дисков емкостью 1,44 Мб
Оптические дисководы До двух внутренних приводов: SATA DVD-
ROM, комбинированный привод CD-RW/DVD,
DVD-RW (только SATA-интерфейс)
ПРИМЕЧАНИЕ: Устройства DVD
предназначены только для данных.
Дополнительный внешний USB-дисковод
оптических дисков.
Ленточный накопитель Один дополнительный 5,25-дюймовый
внутренний привод половинной высоты с
интерфейсом SCSI (устанавливаемый только
в 5,25-дюймовый отсек) с дополнительным
контроллером SCSI
Накопитель флэш-памяти Дополнительный USB-накопитель флэш-
памяти (внутренний или внешний)
Разъемы
Задняя панель
Сетевая интерфейсная плата
Один разъем RJ-45
(для Broadcom Gigabit LOM)
Последовательный порт
9-контактный DTE-разъем, совместимый
с 16550
USB
Пять 4-контактных, совместимых с USB 2.0
Видео
15-контактный VGA
Передняя панель
USB
Два 4-контактных, совместимых с USB 2.0
96 Начало работы с системой
body.fm Page 97 Monday, May 5, 2008 6:04 PM
Разъемы
Внутренние
Каналы SATA
четыре 7-контактных
USB-ключ (для ключа памяти)
Один 4-контактный разъем, совместимый
с USB 2.0
Видео
Тип видео Встроенный
Видеопамять 32 Мб
Электропитание
Источник питания переменного тока (для каждого блока питания)
Мощность
305 Вт
Напряжение
100-120 В или 200-240 В, 9 или 4,5 А,
50 или 60 Гц,
Теплоотдача
1040 BTU/час
Резервный аккумулятор CMOS
Круглый ионно-литиевый CR 2032, 3,0 В
Габаритные размеры
Высота 41,3 см (16,3 дюйма)
Ширина 18,7 см (7,36 дюйма)
Глубина 45,8 см (18 дюймов)
Вес (макс. конфигурация) 13 кг (28,6 фунта)
Начало работы с системой 97
Требования к окружающей среде
ПРИМЕЧАНИЕ: Дополнительную информацию о параметрах окружающей
среды для установки определенной конфигурации системы см. на веб-узле
dell.com/environmental_datasheets.
Температура
Эксплуатация
от 10° до 35°C
Хранение
от -40° до 65°C
Относительная влажность
Эксплуатация
от 20 до 80% (без конденсации) с
максимальным изменением влажности на 10%
в час.
Хранение
5 - 95 % (без конденсации)
Максимальная вибрация
Эксплуатация
0,26 G, от 5 до 350 Гц при 0,0002 G2/Гц
Хранение
1,54 G, от 10 до 250 Гц при 0,003-0.01 G2/Гц
Максимальная ударная нагрузка
Эксплуатация
31 G +/- 10% с продолжительностью импульса
2,6 мс +/- 10%
Хранение
71 G +/- 10% с продолжительностью импульса
2 мс +/- 10%, 32G +/-5% при изменении
скорости в 6,86 м/с +/- 5%
Высота над уровнем моря
Эксплуатация
от -15,2 до 3048 м
Хранение
от -15,2 до 10 600 м
98 Начало работы с системой
