Dell POWEREDGE 1955: Τα πρώτα βήµατα Με το σύστηµά σας
Τα πρώτα βήµατα Με το σύστηµά σας: Dell POWEREDGE 1955
Τα πρώτα βήµατα
Με το σύστηµά σας
www.dell.com | support.dell.com
Σηµείωση, Ειδοποίηση και Προσοχή
ΣΗΜΕΙΩΣΗ: Η ένδειξη ΣΗΜΕΙΩΣΗ υποδεικνύει σηµαντικές πληροφορίες που σας βοηθούν να
χρησιµοποιήσετε πιο σωστά τον υπολογιστή σας.
ΕΙ∆ΟΠΟΙΗΣΗ: Η ένδειξη ΕΙ∆ΟΠΟΙΗΣΗ υποδεικνύει είτε πιθανή βλάβη του υλικού είτε απώλεια δεδοµένων
και σας πληροφορεί πώς να αποφύγετε το πρόβληµα.
ΠΡΟΣΟΧΗ: Η ένδειξη ΠΡΟΣΟΧΗ υποδεικνύει την πιθανότητα υλικής ζηµιάς, προσωπικού
τραυµατισµού ή θανάτου.
____________________
Οι πληροφορίες που περιέχονται στο παρόν έγγραφο ενδέχεται να αλλάξουν χωρίς προηγούµενη ειδοποίηση.
© 2006 Dell Inc. Με επιφύλαξη κάθε νόµιµου δικαιώµατος.
Απαγορεύεται αυστηρώς η αναπαραγωγή µε οποιονδήποτε τρόπο χωρίς την έγγραφη άδεια της Dell Inc.
Εµπορικά σήµατα που χρησιµοποιούνται σε αυτό το κείµενο: Dell, το λογότυπο DELL και το Dell OpenManage είναι εµπορικά σήµατα της
Dell Inc. Microsoft και Windows είναι σήµατα κατατεθέντα και Windows Server είναι εµπορικό σήµα της Microsoft Corporation. Intel και
Xeon είναι σήµατα κατατεθέντα της Intel Corporation. SUSE είναι σήµα κατατεθέν της Novell, Inc.. Red Hat είναι σήµα κατατεθέν
της Red Hat, Inc.
Στο παρόν έγγραφο ενδέχεται να χρησιµοποιούνται άλλα εµπορικά σήµατα και εµπορικές ονοµασίες για αναφορά στις οντότητες που
διεκδικούν τα σήµατα και τις ονοµασίες ή για αναφορά στα προϊόντα τους. Η Dell Inc. αποποιείται οποιοδήποτε συµφέρον ιδιοκτησίας
από εµπορικά σήµατα και εµπορικές ονοµασίες εκτός από αυτά που έχει στην κατοχή της.
Μοντέλο BMX
Ιανουάριος 2006 P/N FD316 Rev. A00
Χαρακτηριστικά συστήµατος
Η ενότητα αυτή περιγράφει τα κύρια χαρακτηριστικά λογισµικού και υλικού του συστήµατός σας. Παρέχει επίσης
πληροφορίες σχετικά µε άλλα έγγραφα που ενδέχεται να χρειαστείτε για τη ρύθµιση του συστήµατός σας και
σχετικά µε τον τρόπο λήψης τεχνικής βοήθειας.
•
Υποστήριξη έως και δέκα µονάδων διακοµιστή. Ο σκελετός µπορεί να υποστηρίξει έως και δέκα µονάδες
διακοµιστή. (Εάν στο σκελετό είναι εγκατεστηµένες λιγότερες από δέκα µονάδες διακοµιστή, απαιτούνται
κενές µονάδες διακοµιστή για την κατάλληλη ψύξη.)
•
Ελεγκτής αποµακρυσµένης πρόσβασης/Αρθρωτός σκελετός της Dell™ (DRAC/MC), ο οποίος παρέχει
πρόσβαση στα χαρακτηριστικά λογισµικού διαχείρισης συστήµατος.
–
Για να προσπελάσετε τα χαρακτηριστικά διαχείρισης συστήµατος, συνδέστε το µηδενικό καλώδιο
µόντεµ, το οποίο παρέχεται µε το σύστηµα, ανάµεσα στη σειριακή θύρα διαχείρισης και έναν
εξωτερικό προσωπικό υπολογιστή. Μπορείτε να λάβετε πληροφορίες διαχείρισης του συστήµατος
µέσω ενός προγράµµατος ανάγνωσης ιστοσελίδων Web που είναι συνδεδεµένο στη θύρα διαχείρισης
RJ-45. Το λογισµικό διαχείρισης συστηµάτων παρακολουθεί το σύστηµα και την κατάσταση της
µονάδας του διακοµιστή.
–
Ενσωµατωµένη διάταξη κυκλωµάτων διαχείρισης συστηµάτων, η οποία παρακολουθεί τη λειτουργία
των ανεµιστήρων του συστήµατος, καθώς και τις κρίσιµες θερµοκρασίες και τάσεις του συστήµατος.
Η διάταξη κυκλωµάτων διαχείρισης συστηµάτων λειτουργεί σε συνδυασµό µε το δικό σας λογισµικό
διαχείρισης συστηµάτων.
•
Υποστήριξη για συνδεσιµότητα I/O συµπεριλαµβανοµένων µονάδων µε το χαρακτηριστικό pass-through και
µονάδων µεταγωγέα δικτύου. Μπορούν να εγκατασταθούν έως και τέσσερις µονάδες I/O. (Εάν στο σκελετό
είναι εγκατεστηµένες λιγότερες από τέσσερις µονάδες, απαιτούνται κενές µονάδες I/O για την κατάλληλη
ψύξη.) Προαιρετικές θυγατρικές κάρτες που υπάρχουν εγκατεστηµένες στις µονάδες διακοµιστή, παρέχουν
τη συνδεσιµότητα I/O.
•
∆ύο µονάδες ανεµιστήρων συστήµατος, θερµής σύνδεσης. Κάθε µονάδα ανεµιστήρα έχει δύο ανεµιστήρες
µε δυνατότητα αντικατάστασης.
•
∆ύο παροχές τροφοδοσίας, 2100 watt, θερµής σύνδεσης, και δύο κενές παροχές τροφοδοσίας, ή τέσσερις
παροχές τροφοδοσίας, 2100 watt, θερµής σύνδεσης. Οι δύο παροχές τροφοδοσίας παρέχουν το ρεύµα στο
σύστηµα, ενώ οι δύο πρόσθετες παροχές τροφοδοσίας είναι εφεδρικές.
ΠΡΟΣΟΧΗ: ∆εν υποστηρίζονται παροχές τροφοδοσίας 1200 watt.
Τα πρώτα βήµατα µε το σύστηµά σας 75
Χαρακτηριστικά µονάδας διακοµιστή
®
®
•
Ένας ή δύο επεξεργαστές Intel
Xeon
της σειράς 5000.
•
Υποστήριξη για συµµετρική πολυ-επεξεργασία (SMP), η οποία βελτιώνει θεαµατικά τη συνολική απόδοση
του συστήµατος καταµερίζοντας τις επεξεργαστικές εργασίες σε ανεξάρτητους επεξεργαστές. Για να
εκµεταλλευτείτε αυτό το χαρακτηριστικό, πρέπει να χρησιµοποιείτε ένα λειτουργικό σύστηµα που να
υποστηρίζει την πολυ-επεξεργασία.
•
Κατ’ ελάχιστον 512 MB στα 533 MHz ή 677 MHz (όταν είναι διαθέσιµα) µονάδων µνήµης DDR II Fully
Buffered DIMM (FBD), µε δυνατότητα αναβάθµισης σε 32 GB το µέγιστο, µε εγκατάσταση συνδυασµών
256 MB, 512 MB, 1 GB, 2-GB, ή 4 GB µονάδων µνήµης διεµπλοκής δύο δρόµων στις οκτώ υποδοχές
µονάδων µνήµης επάνω στην πλακέτα του συστήµατος.
Το σύστηµα υποστηρίζει επίσης πλεόνασµα ή κατοπτρικό είδωλο µνήµης, αν και οι οκτώ υποδοχές µονάδων
µνήµης κατέχονται από όµοιες µονάδες µνήµης.
•
Υποστήριξη έως και δύο µονάδες σκληρού δίσκου 2,5 ιντσών, SAS ή SATA, θερµής σύνδεσης.
ΣΗΜΕΙΩΣΗ: Μέσα στην ίδια µονάδα διακοµιστή δεν είναι δυνατό να αναµιχθούν σκληροί δίσκοι
SAS και SATA.
•
Ενσωµατωµένο κατοπτρικό είδωλο εσωτερικής µονάδας επιτρέπει το σχηµατισµό ειδώλου για δύο δίσκους
µέσω του ενσωµατωµένου ελεγκτή RAID.
•
Μία εξωτερική θύρα για την υποστήριξη συσκευών USB µε χρήση του προσαρµοσµένου καλωδίου. Οι
συσκευές USB περιλαµβάνουν ένα ποντίκι, ένα πληκτρολόγιο, µία µονάδα µνήµης flash, µία µονάδα
δισκέτας 1,44 MB, των 3,5 ιντσών ή µια µονάδα οπτικού δίσκου.
ΣΗΜΕΙΩΣΗ: Υποστηρίζονται µόνο µονάδες δισκέτας USB και µονάδες οπτικών δίσκων που
παρέχονται από την Dell. Χρησιµοποιείτε µόνο καλώδιο συµβατό µε USB 2.0 µε µήκος που δεν
υπερβαίνει τα 3 µέτρα (118,1 ίντσες).
•
Ένα ενσωµατωµένο υποσύστηµα οθόνης συµβατό µε VGA µε ελεγκτή οθόνης ATI ES1000. Αυτό το
υποσύστηµα οθόνης περιέχει 16 MB µνήµης οθόνης SDRAM (χωρίς δυνατότητα αναβάθµισης). Η µέγιστη
ανάλυση είναι 1280 x 1024 x 65.000 χρώµατα (χωρίς διεµπλοκή).
•
Οµάδα ηλεκτρικών κυκλωµάτων για τη διαχείριση συστηµάτων. Η οµάδα αυτή παρακολουθεί τη λειτουργία
των ανεµιστήρων του συστήµατος, καθώς και τις κρίσιµες θερµοκρασίες και τάσεις του συστήµατος. Η
οµάδα ηλεκτρικών κυκλωµάτων για τη διαχείριση συστηµάτων λειτουργεί σε συνδυασµό µε το λογισµικό
διαχείρισης συστηµάτων.
Για περισσότερες πληροφορίες σχετικά µε συγκεκριµένα χαρακτηριστικά, ανατρέξτε στο “Τεχνικές
προδιαγραφές.”
Με το σύστηµά σας περιλαµβάνεται το παρακάτω λογισµικό:
•
Ένα πρόγραµµα Εγκατάστασης συστήµατος για γρήγορη προβολή και πληροφορίες για τη µεταβολή της
διαµόρφωσης του συστήµατος. Για περισσότερες πληροφορίες σχετικά µε αυτό το πρόγραµµα, ανατρέξτε
στη “Χρήση του Προγράµµατος εγκατάστασης συστήµατος ” στο
Εγχειρίδιο κατόχου υλικού
.
•
Βελτιωµένα χαρακτηριστικά ασφάλειας, συµπεριλαµβανοµένου ενός κωδικού πρόσβασης στο σύστηµα και
ενός κωδικού για την εγκατάσταση, τα οποία είναι διαθέσιµα µέσω του προγράµµατος Εγκατάστασης
συστήµατος.
76 Τα πρώτα βήµατα µε το σύστηµά σας
•
∆ιαγνωστικά προγράµµατα συστήµατος για την αξιολόγηση συστατικών στοιχείων και συσκευών του
συστήµατος. Για περισσότερες πληροφορίες σχετικά µε τη χρήση των διαγνωστικών προγραµµάτων,
ανατρέξτε στην “Εκτέλεση των διαγνωστικών προγραµµάτων του συστήµατος ” στο
Εγχειρίδιο κατόχου
υλικού
.
•
Προγράµµατα οδήγησης οθόνης για την εµφάνιση πολλών δηµοφιλών προγραµµάτων εφαρµογών σε
λειτουργίες υψηλής ανάλυσης.
•
Λογισµικό και τεκµηρίωση για τη διαχείριση συστηµάτων. Το λογισµικό διαχείρισης συστηµάτων
χρησιµοποιείται για τη διαχείριση και την παρακολούθηση κάθε ξεχωριστής µονάδας διακοµιστή, καθώς
και του συστήµατος ως σύνολο, συµπεριλαµβανοµένων των µονάδων διακοµιστή, των µονάδων µεταγωγέα
δικτύου, των τροφοδοσιών και των ανεµιστήρων. Το λογισµικό διαχείρισης συστηµάτων διαχειρίζεται το
σύστηµα τοπικά και αποµακρυσµένα σε ένα δίκτυο. Η Dell συνιστά να χρησιµοποιείτε το λογισµικό
διαχείρισης συστηµάτων που παρέχεται µε αυτό το σύστηµα.
•
Προαιρετικό λογισµικό λύσεων για φιλοξενία στο Web, ενεργοποίηση κρυφής µνήµης ή ισοστάθµιση
φορτίου. Ανατρέξτε στην τεκµηρίωση του λογισµικού λύσεών σας για περισσότερες πληροφορίες.
Λειτουργικά συστήµατα που υποστηρίζονται
Το σύστηµά σας υποστηρίζει τα παρακάτω λειτουργικά συστήµατα:
®
®
•
Microsoft
Windows
2000, εκδόσεις Server και Advanced Server µε Service Pack 4 ή νεότερη έκδοση
™
•
Microsoft Windows Server
2003, εκδόσεις Standard, Enterprise και Web µε Service Pack 1 ή νεότερη
έκδοση
•
Microsoft® Windows Server™ 2003, έκδοση Standard και Enterprise x64
®
•
Red Hat
Enterprise Linux AS, ES και WS (έκδοση 3) για Intel
x
86
•
Red Hat Enterprise Linux AS, ES και WS (έκδοση 4) για Intel
x
86
•
Red Hat Enterprise Linux για την τεχνολογία Extended Memory 64 της Intel (Intel EM64T) AS, ES, και WS
(έκδοση 4)
®
•
SuSE
Linux Enterprise Server 9 για Intel EM64T
Άλλες πληροφορίες που ενδέχεται να χρειαστείτε
ΠΡΟΣΟΧΗ: Ο Οδηγός πληροφοριών προϊόντος παρέχει σηµαντικές πληροφορίες για
την ασφάλεια και τους ρυθµιστικούς κανόνες. Οι πληροφορίες για την εγγύηση ενδέχεται
να συµπεριλαµβάνονται µέσα σε αυτό το έγγραφο ή ως ξεχωριστό έγγραφο.
•
Ο
Οδηγός εγκατάστασης σε ράφι
ή οι
Οδηγίες εγκατάστασης σε ράφι
που συνοδεύουν τη δική σας λύση
σε ράφι περιγράφουν τον τρόπο εγκατάστασης τους συστήµατός σας σε ράφι.
•
Το
Εγχειρίδιο κατόχου υλικού
παρέχει πληροφορίες σχετικά µε τα χαρακτηριστικά του συστήµατος και
περιγράφει την αντιµετώπιση προβληµάτων του συστήµατός σας και την εγκατάσταση ή την αντικατάσταση
συστατικών στοιχείων του συστήµατος.
•
Ο
Οδηγός χρήστη ελεγκτή διαχείρισης πλακέτας βάσης (BMC) OpenManage της Dell
παρέχει λεπτοµερείς
πληροφορίες σχετικά µε τη χρήση του ελεγκτή BMC.
Τα πρώτα βήµατα µε το σύστηµά σας 77
•
Ο
Οδηγός χρήστη Ελεγκτή αποµακρυσµένης πρόσβασης/αρθρωτού σκελετού της Dell
παρέχει λεπτοµερείς
πληροφορίες σχετικά µε τη χρήση των χαρακτηριστικών αποµακρυσµένης διαχείρισης του συστήµατος.
•
Ο
Οδηγός διαµόρφωσης
παρέχει πληροφορίες για τη διαµόρφωση του συστήµατός σας και των µονάδων
διακοµιστή στο σύστηµά σας.
•
Τα CD που συνοδεύουν το σύστηµά σας παρέχουν τεκµηρίωση και εργαλεία για τη ρύθµιση παραµέτρων
και τη διαχείριση του συστήµατός σας.
•
Η τεκµηρίωση του λογισµικού διαχείρισης συστηµάτων περιγράφει τα χαρακτηριστικά, τις απαιτήσεις,
την εγκατάσταση και τη βασική λειτουργία του λογισµικού.
•
Η τεκµηρίωση του λειτουργικού συστήµατος περιγράφει τον τρόπο εγκατάστασης (εάν είναι απαραίτητο),
διαµόρφωσης και χρήσης του λογισµικού του λειτουργικού συστήµατος.
•
Η τεκµηρίωση για συστατικά στοιχεία που τυχόν αγοράσατε ξεχωριστά παρέχει πληροφορίες για τη ρύθµιση
παραµέτρων και την εγκατάσταση αυτών των επιλογών.
•
Μερικές φορές παρέχονται ενηµερωµένες εκδόσεις µαζί µε το σύστηµα, για να περιγράψουν αλλαγές στο
σύστηµα, το λογισµικό ή/και την τεκµηρίωση.
ΣΗΜΕΙΩΣΗ: Ελέγχετε πάντοτε για ενηµερωµένες εκδόσεις στην τοποθεσία support.dell.com
και να διαβάζετε πρώτα τις ενηµερωµένες εκδόσεις επειδή πολύ συχνά καθιστούν ξεπερασµένες
τις πληροφορίες άλλων εγγράφων.
•
Σηµειώσεις έκδοσης ή αρχεία readme ενδέχεται να περιλαµβάνονται για να παρέχουν τις τελευταίες
ενηµερώσεις για το σύστηµα, όπως επίσης τεκµηρίωση ή προχωρηµένο υλικό αναφοράς για τεχνικά θέµατα
που προορίζονται για έµπειρους χρήστες ή τεχνικούς.
78 Τα πρώτα βήµατα µε το σύστηµά σας
Λήψη τεχνικής βοήθειας
Εάν δεν κατανοείτε µια διαδικασία του οδηγού αυτού ή αν το σύστηµα δεν λειτουργεί µε τον αναµενόµενο τρόπο,
ανατρέξτε στο
Εγχειρίδιο κατόχου υλικού
.
Είναι διαθέσιµη η Επιχειρηµατική εκπαίδευση και πιστοποίηση της Dell. Για περισσότερες πληροφορίες,
ανατρέξτε στη διεύθυνση
www.dell.com/training
. Η υπηρεσία αυτή ενδέχεται να µην προσφέρεται σε όλες
τις τοποθεσίες.
Εγκατάσταση και ρύθµιση παραµέτρων
ΠΡΟΣΟΧΗ: Προτού πραγµατοποιήσετε την παρακάτω διαδικασία, διαβάστε και ακολουθήστε
τις οδηγίες ασφαλείας και τους σηµαντικούς ρυθµιστικούς κανόνες στον Οδηγό πληροφοριών
προϊόντος.
Η ενότητα αυτή περιγράφει τα βήµατα που απαιτούνται για την αρχική ρύθµιση των παραµέτρων του συστήµατός
σας.
Άνοιγµα της συσκευασίας του συστήµατος
Ανοίξτε τη συσκευασία του συστήµατός σας και αναγνωρίστε κάθε αντικείµενο.
Φυλάξτε όλα τα υλικά που σας αποστάλθηκαν για την περίπτωση που θα τα χρειαστείτε αργότερα.
Τα πρώτα βήµατα µε το σύστηµά σας 79
Τοποθέτηση του συστήµατος σε ράφι
Τοποθετήστε το σύστηµα σε ράφι αφού ολοκληρώσετε την ανάγνωση των “Οδηγιών ασφαλείας”
που βρίσκονται στην τεκµηρίωση εγκατάστασης σε ράφι για το σύστηµά σας.
Για οδηγίες σχετικά µε την εγκατάσταση του συστήµατός σας σε ράφι, ανατρέξτε στην τεκµηρίωση
εγκατάστασης σε ράφι.
80 Τα πρώτα βήµατα µε το σύστηµά σας
Τοποθέτηση των µονάδων διακοµιστή
Πριν τοποθετήσετε τις µονάδες, στρέψτε κάθε µονάδα έτσι ώστε το λογότυπο να βρίσκεται στην επάνω
λαβή και η ένδειξη “TOP-SIDE” στην πλευρά της µονάδας να βλέπει προς τα επάνω. Πιέστε το µάνταλο
απελευθέρωσης στην εσωτερική πλευρά της επάνω λαβής. Τραβήξτε προς τα έξω την επάνω και την κάτω
λαβή.
Ξεκινώντας από αριστερά προς τα δεξιά, σύρετε τις µονάδες µέσα στο σκελετό. Όταν οι ανοιχτές λαβές
έρθουν σε επαφή µε το µπροστινό πλαίσιο του σκελετού, αρχίστε να περιστρέφετε τις λαβές µαζί (η κάτω
λαβή θα κλείσει πρώτη), ώσπου η κάτω λαβή να ακουµπήσει στο µπροστινό πλαίσιο της µονάδας. Συνεχίστε
να περιστρέφετε την επάνω λαβή προς τα κάτω, ώσπου να ακουµπήσει στην κάτω λαβή. (Όταν οι λαβές
κλείσουν εντελώς, το µάνταλο απελευθέρωσης θα ασφαλίσει και τις δύο λαβές στο µπροστινό πλαίσιο.)
Τα πρώτα βήµατα µε το σύστηµά σας 81
Σύνδεση πληκτρολογίου, ποντικιού και οθόνης

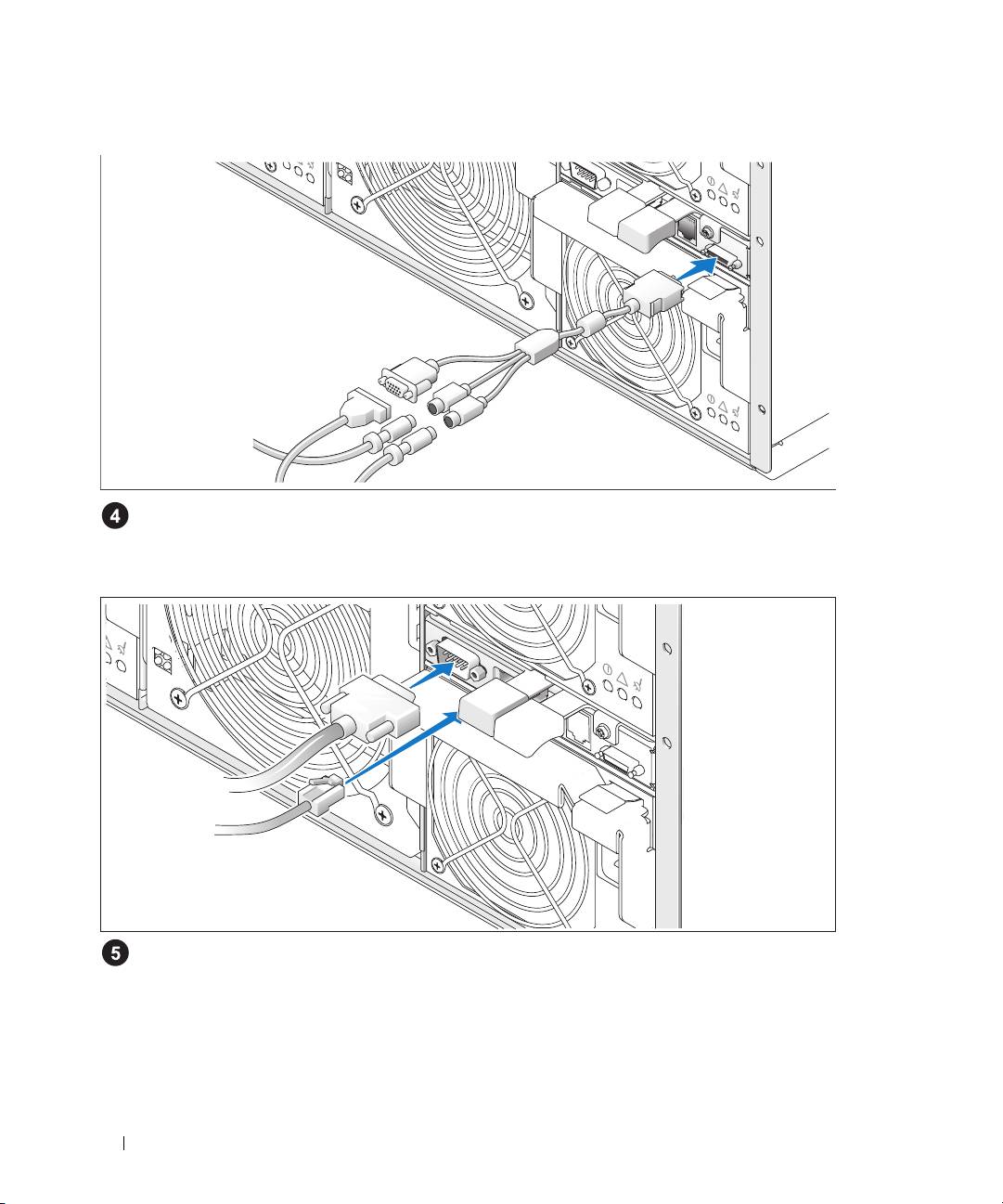

Συνδέστε το προσαρµοσµένο καλώδιο στη µονάδα KVM και στη συνέχεια συνδέστε το πληκτρολόγιο,
το ποντίκι και την οθόνη (προαιρετικά) στο προσαρµοσµένο καλώδιο.
Σύνδεση του συστήµατος διαχείρισης
Συνδέστε το σειριακό καλώδιο και το καλώδιο δικτύου από το σύστηµα διαχείρισης στη µονάδα DRAC/MC.
82 Τα πρώτα βήµατα µε το σύστηµά σας
Συνδέστε το σύστηµα και την οθόνη (προαιρετικά) στην τροφοδοσία
Συνδέστε το καλώδιο(α) τροφοδοσίας στο σύστηµα. Στη συνέχεια, τοποθετήστε την άλλη άκρη του
καλωδίου σε γειωµένο ρευµατοδότη ή σε ξεχωριστή πηγή ηλεκτρικού ρεύµατος, όπως είναι ένα σύστηµα
αδιάλειπτης τροφοδοσίας (UPS) ή µια µονάδα διανοµής ρεύµατος (PDU). Συνδέστε το καλώδιο
τροφοδοσίας της οθόνης σε γειωµένο ρευµατοδότη.
Ενεργοποιήστε το σύστηµα και την οθόνη (προαιρετικά)
Πιέστε το κουµπί τροφοδοσίας στο σκελετό και την οθόνη. Θα πρέπει να ανάψουν οι ενδείξεις λειτουργίας.
Ρυθµίστε τα κουµπιά ελέγχου της οθόνης ώσπου η εικόνα που εµφανίζεται να σας ικανοποιεί.
Τα πρώτα βήµατα µε το σύστηµά σας 83
Ενεργοποίηση των µονάδων διακοµιστή
Πιέστε το κουµπί τροφοδοσίας σε κάθε µονάδα διακοµιστή ή ενεργοποιήστε τις µονάδες χρησιµοποιώντας
το λογισµικό διαχείρισης συστηµάτων.
Οι ενδείξεις KVM στις µονάδες διακοµιστών δείχνουν ποια οθόνη µονάδας διακοµιστή εµφανίζεται.
Ρυθµίστε τα κουµπιά ελέγχου της οθόνης ώσπου η εικόνα που εµφανίζεται να σας ικανοποιεί.
Ολοκληρώστε την εγκατάσταση του λειτουργικού
συστήµατος
Εάν έχετε αγοράσει ένα προεγκατεστηµένο λειτουργικό σύστηµα, ανατρέξτε στην τεκµηρίωση του λειτουργικού
συστήµατος που συνοδεύει το σύστηµά σας. Για να εγκαταστήσετε ένα λειτουργικό σύστηµα για πρώτη φορά,
ανατρέξτε στον
Οδηγό γρήγορης εγκατάστασης
. Βεβαιωθείτε ότι το λειτουργικό σύστηµα είναι εγκατεστηµένο,
πριν να εγκαταστήσετε υλικό ή λογισµικό που δεν έχετε αγοράσει µαζί µε το σύστηµα.
84 Τα πρώτα βήµατα µε το σύστηµά σας
Τεχνικές προδιαγραφές
Μονάδα διακοµιστή
Επεξεργαστής
Τύπος επεξεργαστή Έως δύο επεξεργαστές Intel Xeon της σειράς 5000.
Μνήµη
Αρχιτεκτονική Μονάδες µνήµης FBD DDR II DIMM, µε διεµπλοκή
δύο δρόµων, υπολογισµένες για λειτουργία στα
533- ή 677 MHz (όταν είναι διαθέσιµα)
Υποδοχές µονάδων µνήµης Οκτώ µε 240 ακίδες
Χωρητικότητες µονάδων µνήµης 256 MB, 512 MB, 1 GB, 2 GB ή 4 GB
Ελάχιστη µνήµη RAM 512 MB
Μέγιστη µνήµη RAM 32 GB
Μονάδες
Μονάδες σκληρού δίσκου
∆ιαµόρφωση SAS Μία ή δύο µονάδες σκληρού δίσκου 2,5 ιντσών,
θερµής σύνδεσης
∆ιαµόρφωση SATA Μία ή δύο µονάδες σκληρού δίσκου 2,5 ιντσών,
θερµής σύνδεσης
ΣΗΜΕΙΩΣΗ: Μέσα στην ίδια µονάδα
διακοµιστή δεν είναι δυνατό να αναµιχθούν
σκληροί δίσκοι SAS και SATA.
Συζευκτήρες
Εξωτερικής πρόσβασης
Εµπρός
Προσαρµοσµένοι Υποστήριξη δύο συσκευών USB και οθόνης µέσω
προσαρµοσµένου καλωδίου
Οθόνη
Τύπος οθόνης Ελεγκτής οθόνης ATI ES1000
Μνήµη οθόνης 16 MB
Τα πρώτα βήµατα µε το σύστηµά σας 85
Φυσικά χαρακτηριστικά
Ύψος 28,575 εκ. (11,25 ίντσες)
Μήκος 4,241 εκ. (1,67 ίντσες)
Πλάτος 50,8 εκ. (20 ίντσες)
Βάρος (µέγιστη διαµόρφωση) 7,257 kg (16 λίβρες)
Μπαταρία
Μπαταρία µονάδας διακοµιστή CR 2032 3,0 V ιόντος λιθίου σε σχήµα νοµίσµατος
Σύστηµα
Περίβληµα συστήµατος
Ύψος 31,038 εκ. (12,22 ίντσες)
Μήκος 42,519 εκ. (16,74 ίντσες)
Πλάτος 76,2 εκ. (30 ίντσες)
Βάρος (µέγιστη διαµόρφωση) 129,274 kg (285 λίβρες)
Μονάδα τροφοδοσίας
Τροφοδοσία AC (ανά παροχή τροφοδοσίας)
Ηλεκτρική ισχύς σε Watt 2100 W
Τάση 170–264 VAC, 50/60 Hz, 15,8 A στα 170 VAC,
9,9 A στα 264 VAC
Έκλυση θερµότητας
3480
BTU/ώρα το µέγιστο
Μέγιστο ρεύµα εισροής Κάτω από τυπικές συνθήκες γραµµής και πάνω από
την περιοχή λειτουργίας περιβάλλοντος ολόκληρου
του συστήµατος, το ρεύµα εισροής µπορεί να αγγίξει
τα 55 A ανά παροχή τροφοδοσίας για 10 ms ή
λιγότερο.
Φυσικά χαρακτηριστικά
Ύψος 9,70 εκ. (3,82 ίντσες)
Μήκος 12,90 εκ. (5,08 ίντσες)
Πλάτος 23,01 εκ. (9,06 ίντσες)
Βάρος 3,288 kg (7,25 λίβρες)
86 Τα πρώτα βήµατα µε το σύστηµά σας
Μονάδα ανεµιστήρα
Φυσικά χαρακτηριστικά
Ύψος 14,732 εκ. (5,8 ίντσες)
Μήκος 15,748 εκ. (6,2 ίντσες)
Πλάτος 27,305 εκ. (10,75 ίντσες)
Βάρος 2,948 kg (6,5 λίβρες)
Μονάδα KVM
Συζευκτήρες εξωτερικής πρόσβασης
Προσαρµοσµένοι Προσαρµοσµένο καλώδιο που χρησιµοποιείται
για δύο PS/2 και µία οθόνη
Θύρα ACI RJ-45 (Μόνο αναλογικός µεταγωγέας KVM
Avocent)
Ethernet RJ-45 (Μόνο µεταγωγέας ψηφιακής πρόσβασης
KVM Avocent)
Φυσικά χαρακτηριστικά
Ύψος 2,54 εκ. (1 ίντσα)
Μήκος 5,334 εκ. (2,1 ίντσες)
Πλάτος 28,194 εκ. (11,1 ίντσες)
Βάρος 0,272 kg (0,6 λίβρες)
Μονάδα DRAC/MC
Συζευκτήρες εξωτερικής πρόσβασης
Αποµακρυσµένη διαχείριση Ειδικοί 10/100 RJ-45 (για ενσωµατωµένο ελεγκτή
αποµακρυσµένης πρόσβασης Ethernet)
Σειριακή 9 ακίδων, DTE, συµβατή µε 16550
Μπαταρία
Μπαταρία µονάδας CR 2032 3,0 V ιόντος λιθίου σε σχήµα νοµίσµατος
Φυσικά χαρακτηριστικά
Ύψος 2,54 εκ. (1 ίντσες)
Μήκος 7,493 εκ. (2,95 ίντσες)
Πλάτος 26,03 εκ. (10,35 ίντσες)
Βάρος 0,363 kg (0,8 λίβρες)
Τα πρώτα βήµατα µε το σύστηµά σας 87
Μονάδα µεταγωγέα Ethernet PowerConnect 5316M
Συζευκτήρες εξωτερικής πρόσβασης
Ethernet Gb 10/100/1000 Mbps Έξι ανερχόµενες ζεύξεις RJ-45 αυτόµατης
διαπραγµάτευσης
Φυσικά χαρακτηριστικά
Ύψος 3,302 εκ. (1,3 ίντσες)
Μήκος 13,081 εκ. (5,15 ίντσες)
Πλάτος 27,432 εκ. (10,8 ίντσες)
Βάρος 0,816 kg (1,8 λίβρες)
Μονάδα Ethernet Gb µε λειτουργία Pass-Through
Συζευκτήρες εξωτερικής πρόσβασης
Ethernet ∆έκα ανερχόµενες ζεύξεις RJ-45 (για
ενσωµατωµένες κάρτες διασύνδεσης δικτύου
1Gbps)
ΣΗΜΕΙΩΣΗ: Οι ανερχόµενες ζεύξεις µε τη
λειτουργία Pass-through υποστηρίζουν µόνο
σύνδεση 1000 Mbps.
Φυσικά χαρακτηριστικά
Ύψος 3,302 εκ. (1,3 ίντσες)
Μήκος 13,081 εκ. (5,15 ίντσες)
Πλάτος 27,432 εκ. (10,8 ίντσες)
Βάρος 0,816 kg (1,8 λίβρες)
Μονάδα καναλιού ινών µε λειτουργία Pass-Through
Συζευκτήρες εξωτερικής πρόσβασης
Ποµποδέκτης καναλιού ινών ∆έκα υποδοχές ποµποδέκτη GPI0, 76 ακίδων,
3,5 Gbps
Φυσικά χαρακτηριστικά
Ύψος 3,302 εκ. (1,3 ίντσες)
Μήκος 13,081 εκ. (5,15 ίντσες)
Πλάτος 27,432 εκ. (10,8 ίντσες)
Βάρος 0,816 kg (1,8 λίβρες)
88 Τα πρώτα βήµατα µε το σύστηµά σας
Μονάδα µεταγωγέα καναλιού ινών
Συζευκτήρες εξωτερικής πρόσβασης
Κανάλι ινών Τέσσερις θύρες παγκόσµιας αυτόµατης ανίχνευσης
(E, F και FL)
Ethernet 1/2/4 Gb/s RJ-45
Φυσικά χαρακτηριστικά
Ύψος 3,302 εκ. (1,3 ίντσες)
Μήκος 13,081 εκ. (5,15 ίντσες)
Πλάτος 27,432 εκ. (10,8 ίντσες)
Βάρος 1,06 kg (2,35 λίβρες)
Μονάδα Infiniband µε λειτουργία Pass-Through
Συζευκτήρες εξωτερικής πρόσβασης
Infiniband ∆έκα θύρες 4X
Φυσικά χαρακτηριστικά
Ύψος 3,302 εκ. (1,3 ίντσες)
Μήκος 13,081 εκ. (5,15 ίντσες)
Πλάτος 27,432 εκ. (10,8 ίντσες)
Βάρος 1,8 kg (4 λίβρες)
Τα πρώτα βήµατα µε το σύστηµά σας 89
Χαρακτηριστικά περιβάλλοντος
ΣΗΜΕΙΩΣΗ: Για επιπλέον πληροφορίες σχετικά µε τις περιβαλλοντικές µετρήσεις
για συγκεκριµένες διαµορφώσεις συστήµατος, επισκεφτείτε τη διεύθυνση
www.dell.com/environmental_datasheets. Το σύστηµα δεν προορίζεται για χρήση
σε περιβάλλον γραφείου.
Θερµοκρασία
Λειτουργίας 10° έως 35°C (50° έως 95°F)
ΣΗΜΕΙΩΣΗ: Μειώστε τη µέγιστη
θερµοκρασία κατά 1°C (1,8°F) για κάθε
300 µέτρα (985 πόδια) πάνω από τα
900 µέτρα (2.955 πόδια).
Αποθήκευσης –40° έως 65°C (–40° έως 149°F)
Σχετική υγρασία
Λειτουργίας 8% έως 85% (χωρίς συµπύκνωση) µε µέγιστη
βαθµίδα υγρασίας 10% ανά ώρα
Αποθήκευσης 5% έως 95% (χωρίς συµπύκνωση)
Μέγιστη ταλάντευση
Λειτουργίας 0,25 G στα 3–200 Hz για 15 λεπτά
Αποθήκευσης 0,5 G στα 3–200 Hz για 15 λεπτά
Μέγιστη δόνηση
Λειτουργίας Ένας παλµός δόνησης στο θετικό τµήµα του άξονα
z (ένας παλµός στην κάθε πλευρά του συστήµατος)
των 41 G για έως και 2 ms
Αποθήκευσης Έξι διαδοχικά εκτελεσµένοι παλµοί δόνησης στο
θετικό και αρνητικό τµήµα των αξόνων x, y και z
(ένας παλµός στην κάθε πλευρά του συστήµατος)
των 71 G για έως και 2 ms
Υψόµετρο
Λειτουργίας –16 έως 3.048 µέτρα (–50 έως 10.000 πόδια)
Αποθήκευσης –16 έως 10.600 µέτρα (–50 έως 35.000 πόδια)
90 Τα πρώτα βήµατα µε το σύστηµά σας
