Настольный ПК ASUS Essentio
Руководство пользователя
Русский
R4712
Первая редакция V1
Май 2009
Copyright © 2009 ASUSTeK Computer, Inc. Все права защищены.
Никакая часть этого руководства, включая изделия и программное обеспечение,
описанные в нем, не может быть дублирована, передана, преобразована,
сохранена в системе поиска или переведена на другой язык в любой форме или
Русский
любыми средствами, кроме документации, хранящейся покупателем с целью
резервирования, без специального письменного разрешения ASUSTeK COM-
PUTER INC. (“ASUS”).
Продукты и названия корпораций, имеющиеся в этом руководстве могут
быть зарегистрированными торговыми марками или авторскими правами
соответствующих компаний и используются только в целях идентификации.
Все торговые марки являются собственностью их владельцев.
Приложены значительные усилия для исправления и обновления этого
руководства. Тем не менее изготовитель не гарантирует отсутствие ошибок и
оставляет за собой право вносить изменения без уведомления.
Содержание
Уведомления .....................................................................186
Информация о правилах безопасности ..........................189
Примечания к руководству..............................................190
Приветствие .........................................................191
Комплект поставки ..........................................................191
Изучение ПК ........................................................192
Передняя / задняя панели .................................................192
Установка ПК ......................................................195
Подключение устройств ..................................................195
Подключение питания ......................................................196
Нажатие кнопки питания для включения системы .......196
Восстановление Вашей системы .......................197
Использование DVD восстановления .............................197
Устранение неисправностей ..............................199
Русский
ASUS Essentio ПК 185
Уведомления
ASUS REACH
Согласно регламенту ЕС REACH (Registration, Evaluation, Au-
thorization, and Restriction of Chemicals – Регистрация, Оценка,
Разрешения и Ограничения на использование Химических
веществ), на сайте ASUS REACH размещен список химических
веществ содержащихся в наших продуктах: http://green.asus.
com/english/REACH.htm
Удостоверение Федеральной комиссии по средствам связи
Данное устройство соответствует части 15 Правил FCC. Его
использование возможно при следующих двух условиях:
• Данное устройство не вызывает вредоносных воздействий
• Данное устройство принимает любое внешнее воздействие,
включая воздействия, вызывающие нежелательные результаты.
Данное оборудование было протестировано и сочтено
соответствующим ограничениям по цифровым устройствам
класса В в соответствии с частью 15 Правил FCC. Эти
ограничения рассчитаны на обеспечение защиты в разумных
пределах от вредоносных воздействий при установке в жилом
помещении. Данное оборудование создает, использует и может
излучать энергию в радиодиапазоне, которая, при установке
или использовании данного оборудования не в соответствии
с инструкциями производителя, может создавать помехи
в радиосвязи. Тем не менее, невозможно гарантировать
отсутствие помех в каждом конкретном случае. В случае, если
данное оборудование действительно вызывает помехи в радио
или телевизионном приеме, что можно проверить, включив и
Русский
выключив данное оборудование, пользователю рекомендуется
попытаться удалить помехи следующими средствами:
• Переориентировать или переместить принимающую антенну.
• Увеличить расстояние между данным прибором и приемником.
• Подключить данное оборудование к розетке другой электроцепи,
нежели та, к которой подключен приемник.
• Проконсультироваться с продавцом или квалифицированным
радио/ ТВ техником.
186 Настольный ПК ASUS Essentio
Используйте экранированные кабели для подключения монитора
к видеокарте - это гарантирует совместимость с требованиями
FCC. Изменения или дополнения к данному пункту, не
согласованные, непосредственно, со стороной, ответственной за
соответствие правилам, могут сделать недействительным право
пользователя на пользование данным оборудованием.
Требования по воздействию радиочастоты
Это оборудование должно быть установлено и работать в
соответствии с инструкциями, иантенны, используемые с этим
передатчиком должны быть установлены на расстоянии не менее
20 см от людей и не должны быть расположены рядом с другими
антеннами или передатчиками. Конечные пользовател должны
следовать инструкциям по эксплуатации для уменьшения
воздействия радиочастотной энергии.
Удостоверение Департамента по средствам связи Канады
Данное цифровое устройство не превышает ограничения
класса В по выделению радиошума от цифровых устройств,
установленных в правилах по радиопомехам департамента по
средствам связи Канады.
Данное цифровое устройство класса В соответствует стандарту
ICES-003.
Информация об изделии корпорации Macrovision
Данное изделие включает в себя технологию защиты авторских
прав, защищенную формулами определенных патентов США. и
иные права интеллектуальной собственности, принадлежащие
корпорации Macrovision и другим лицам. Использование данной
технологии защиты авторских прав возможно только с согласия
корпорации Macrovision и предусмотрено только для домашнего
Русский
и иного ограниченного использования, если иное не предписано
корпорацией Macrovision. Инженерный анализ и разборка
запрещены.
ASUS Essentio ПК 187
Внимание, литий-ионный аккумулятор
ВНИМАНИЕ: При замене аккумулятора на аккумулятор иного типа
возможно его возгорание. Заменяйте аккумулятор на такой же или
эквивалентный, рекомендованный производителем. Утилизируйте
аккумулятор в соответствии с инструкциями производителя.
VORSICHT: Explosionsgetahr bei unsachgemäßen Austausch der Batterie. Er-
satz nur durch denselben oder einem vom Hersteller empfohlenem ähnljchen Typ.
Entsorgung gebrauchter Batterien nach Angaben des Herstellers.
Русский
188 Настольный ПК ASUS Essentio
Информация о правилах безопасности
Ваш ASUS ПК спроектирован и протестирован для соответствия
последним стандартам безопасности оборудования. Тем не менее,
для безопасного использования продукта важно выполнять
инструкции, приведенные в этом документе.
Установка системы
• Перед эксплуатацией Вашего устройства прочитайте все
нижеследующие инструкции.
• Не используйте устройство поблизости от воды или источника
тепла, например радиатора.
• Устанавливайте систему на устойчивую поверхность.
• Отверстия на корпусе предназначены для вентиляции. Не
закрывайте эти отверстия. Убедитесь, что Вы оставили
свободное пространство вокруг системы для ее вентиляции.
Не вставляйте объекты в вентиляционные отверстия
устройства.
• Рекомендуется использовать продукт при температуре между
0˚C и 35˚C.
• При использовании удлинителя убедитесь, что общая
мощность нагрузки не превышает норму для удлинителя.
Эксплуатация
• Не подвергайте шнур питания механическому воздействию,
не наступайте на него.
• Избегайте пролива воды или любой другой жидкости на
систему.
• Даже если система выключена, там остается напряжение.
Перед чисткой системы всегда отключайте все кабели.
• Если Вы столкнулись со следующими проблемами, отключите
питание и обратитесь в сервис или к Вашему продавцу.
Русский
• Шнур или вилка питания повреждены.
• В систему попала жидкость.
ASUS Essentio ПК 189
• Система не работает даже в том случае когда Вы
следуете инструкциям по эксплуатации.
• Произошло падение системы с высоты.
• Ухудшилась производительность системы.
Внимание оптический привод
Лазерный продукт класса 1
Не разбирать
Гарантия не распространяется на продукты,
разобранные пользователями
Символ перечеркнутого мусорного бака означает, что
этот продукт(электрическое, электронное оборудование и
содержащий ртуть аккумулятор) не следует утилизировать
с бытовым мусором. Ознакомьтесь с правилами утилизации
таких продуктов.
Примечания к руководству
В руководстве имеются примечания и предупреждения, с
которыми Вам нужно ознакомиться для успешного выполнения
задач.
ВНИМАНИЕ: Информация, которой Вы должны следовать во
избежание повреждений.
Русский
ВАЖНО: Инструкции, которым Вы должны следовать при
выполнении задач.
СОВЕТ: Советы и полезная информация, которая поможет при
выполнении задач.
ПРИМЕЧАНИЕ: Дополнительная информация для особых
ситуаций.
190 Настольный ПК ASUS Essentio
Приветствие
Благодарим Вас за приобретение настольного ПК ASUS.
Комплект поставки вашего устройства показан ниже, но может
изменяться в зависимости от модели. ASUS оставляет за собой
право заменять компоненты и аксессуары для обеспечения
оптимальной эксплуатации.
Если что-то повреждено или отсутствует, обратитесь к
продавцу.
Комплект поставки
• ASUS ПК x1
• Клавиатура x1
• Мышь x1
• Шнур питания x1
• Support DVD x1
• DVD восстановления (опция) x1
• Руководство по установке x1
• Гарантийный талон x1
• Антенна (опция) x2
Для получения обновлений посетите сайт ASUS http://support.
asus.com.
Русский
ASUS Essentio ПК 191
Изучение ПК
Передняя / задняя панели
No. Кнопка/разъем Описание
1.
Крышка оптического привода.
2.
Крышка HDD отсека.
Крышкаышка
Крышка передней панели.
3.
передней панелипанели
4.
Включение системы.
Кнопка питания
Разъем IEEEем IEEE
Подключение устройств IEEE 1394,
1394a
например цифровой камеры.
Русский
5.
192 Настольный ПК ASUS Essentio
2.0
1
5
4
4
* На серой области рисунка находятся порты. Порты и их
расположение может изменяться в зависимости от модели.
Подключение USB устройств
Порты USB 2.0
например клавиатура, мышь.
Подключение микрофона.
РазъемРазъем
микрофона
Подключение стереонаушников.
РазъемРазъем
наушников
Слот для карт MemoryStick®/
Слот Memory-
Memory Stick Pro™.
Stick®/Memory
Stick Pro™
SPDIF OUT
DVI
HDMI
6
7
2
8
3
9
10
11
12
Слот/порт Описание
Слот для карт MemoryStick®/
Слот Memory-
Memory Stick Pro™.
St ick®/ Memory
5.
Stick Pro™
Слот для карт Secure Digital™/
Слот Secure Digi-
Multimedia.
tal™/Multimedia
Переключатель
Выбор входящего напряжения.
6.
напряжения
Включение/отключение
7. Тумблер питания
питания.
8. Разъем питания Подключение шнура питания.
PS/ 2 для
Подключение PS/2 клавиатуры.
клавиатуры
9.
Русский
ASUS Essentio ПК 193
2.0
Подключение USB устройств
Порты USB 2.0
например клавиатура, мышь.
Подключение усилителя для
РазъемРазъем
вывода цифрового звука.
оптического S/PDIF
Out
Разъем LAN (RJ-
Подключение к локальной сети
45)
(LAN) через хаб.
Подключение к DVI монитору
или другому DVI-совместимому
Разъем DVI
устройству.
Подключение к VGA
монитору или другому VGA-
Разъем VGA
совместимому устройству.
Подключение к HDMI
Разъем HDMI
монитору или другому HDMI-
(опция)
совместимому устройству.
Подключение к 5.1 (6)-
7.1 (8)-канальные
канальной или 7.1(8)-канальной
аудио-разъемы
аудиосистеме.
Слот/порт
Описание
Подключение антенны
10.
Модуль WLAN
беспроводной сети.
карты (опция)
Подключение к VGA монитору
или другому VGA-совместимому
Разъем VGA
устройству.
Подключение к DVI монитору
или другому DVI-совместимому
Разъем DVI
устройству.
11.
Подключение к HDMI
Разъем HDMI
монитору или другому HDMI-
совместимому устройству.
Подключение видеоустройств,
например DVD проигрывателя
Разъем S-Video
или ТВ.
Заглушка слота
Поддержка карт расширения.
12.
карт расширения
Если карту памяти не удается вставить в слот, переверните ее
и попробуйте снова.
Русский
194 Настольный ПК ASUS Essentio
Установка ПК

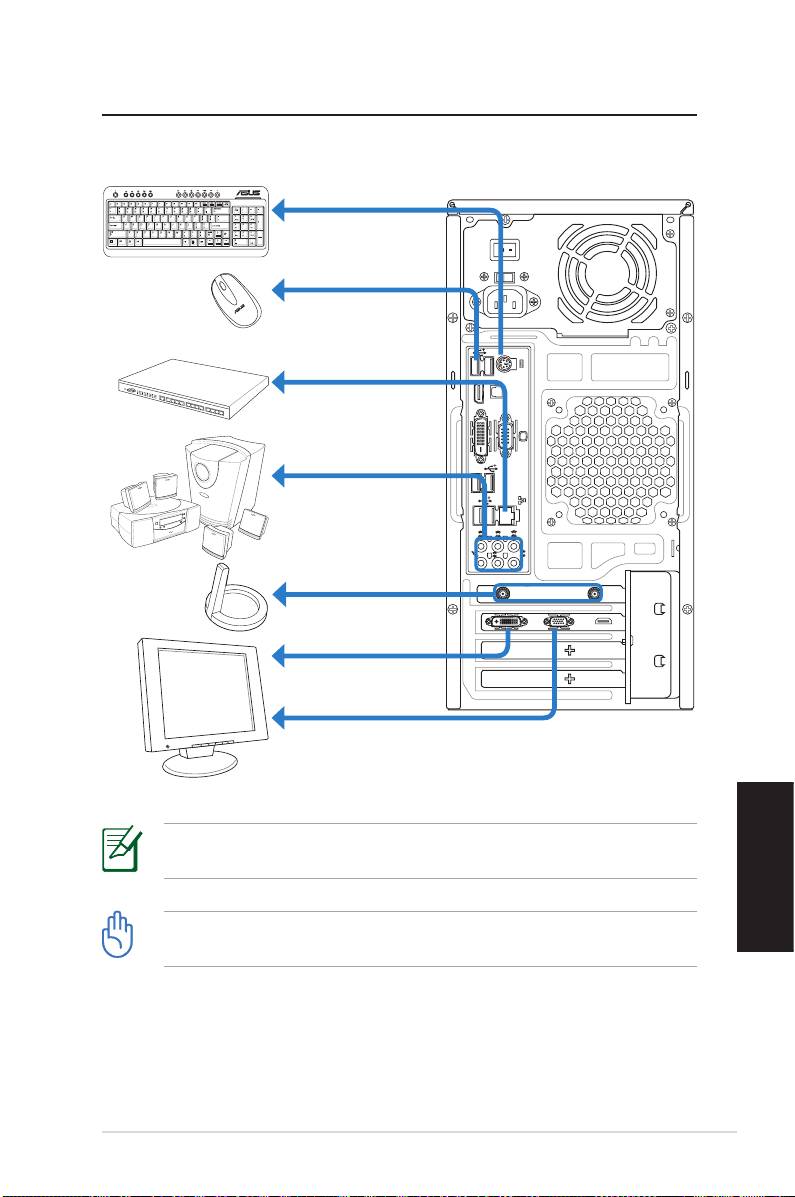

Подключение устройств
Иллюстрации только для справки. Спецификация устройства
может отличаться.
Русский
• Используйте продукт при температуре ниже 35˚C.
• Не блокируйте отверстия на корпусе.
ASUS Essentio ПК 195
SPDIF OUT
DVI
DVI
HDMI
Подключение питания
1. С помощью переключателя напряжения, установите
напряжение, используемое в вашем регионе.
Установка переключателя в положение 115V при входящем
230V повредит систему!
2. Подключите шнур питания к разъему питания и розетке.
3. Нажмите тумблер питания.
Нажмите кнопку питания для включения
системы
Русский
196 Настольный ПК ASUS Essentio
SPDIF OUT
DVI
DVI
HDMI
1
2
3
Восстановление системы
Использование DVD восстановления(опция)
DVD восстановления включает образ операционной системы,
драйвера и утилиты, установленные в вашу систему на заводе.
DVD восстановления предоставляет возможность быстрого
восстановления программного обеспечения в его оригинальное
рабочее состояние. Перед использованием диска восстановления,
скопируйте ваши данные (например файлы Outlook) на USB или
сетевой диск и запишите параметры конфигурации (например
сетевые параметры).
1. Включите ASUS ПК, появится логотип ASUS. Нажмите
F8 для входа в Please select boot device меню.
2. Вставьте диск восстановления в оптический привод и
выберите оптический привод (“CDROM:XXX”). Нажмите
Enter а затем любую клавишу для продолжения.
3. Появится окно Windows Boot Manager. Выберите Win-
dows Setup [EMS Enabled] и нажмите Enter. Подождите
пока не появится сообщение Windows is loading files.
4. Выберите способ установки системы. Имеются следующие
опции:
Recover system to a partition
Эта опция удалит только один раздел, который вы выбрали
ниже, позволив вам сохранить другие разделы и создаст
новый системный раздел как диск “C”.
Recover system to entire HD
Эта опция удалит все разделы на вашем жестком диске и
создаст новый системный раздел как диск “C”.
5. Следуйте инструкциям на экране для завершения процесса.
При восстановлении Вы потеряете все данные. Перед
Русский
восстановлением системы обязательно сохраните Ваши
данные.
ASUS Essentio ПК 197
6. Вставьте Support DVD в оптический привод, когда Вас
попросят. Нажмите OK для перезагрузки системы.
7. После перезагрузки системы Windows® Vista™ начнет
конфигурацию системы. Следуйте инструкциям на экране,
затем перезагрузите компьютер.
Этот DVD восстановления предназначен только для этого
компьютера. Не используйте его для других компьютеров. Для
получения обновлений посетите сайт ASUS www.asus.com.
Русский
198 Настольный ПК ASUS Essentio
Устранение неисправностей
Прочитайте следующие вопросы и ответы. Обратитесь в
техническую поддержку ASUS, если встретитесь с проблемами
не упомянутыми в этой главе.
Что делать если я не могу включить компьютер?
Убедитесь, что индикатор питания горит. Если не горит, то в
вашей системе нет питания.
• Убедитесь, что шнур питания подключен.
• При использовании удлинителя или стабилизатора напряжения
убедитесь, что он подключен к розетке питания.
Что делать если не загружается операционная система?
• Убедитесь, что ваша память поддерживается системой и вы
ее правильно установили.
• Убедитесь, что ваши периферийные устройства совместимы
с системой. Некоторые устройства USB переходят в спящий
режим.
Если вышеперечисленное не помогло вам решить проблему,
обратитесь к вашему продавцу или восстановите систему с
помощью DVD восстановления.
При восстановлении Вы потеряете все данные. Перед
восстановлением системы обязательно сохраните Ваши
данные.
Почему я ничего не слышу из динамиков/наушников?
Проверьте значок громкость в панели управления Windows® и
убедитесь что звук не выключен . Если так, дважды щелкните
по значку громкости и включите звук .
Русский
ASUS Essentio ПК 199
Почему CD/DVD не может читать или писать?
• Убедитесь, что ваш диск совместим с оптическим приводом.
• Проверьте, что диск вставлен правильно и не имеет царапин.
Русский
200 Настольный ПК ASUS Essentio
