 Collegamenti

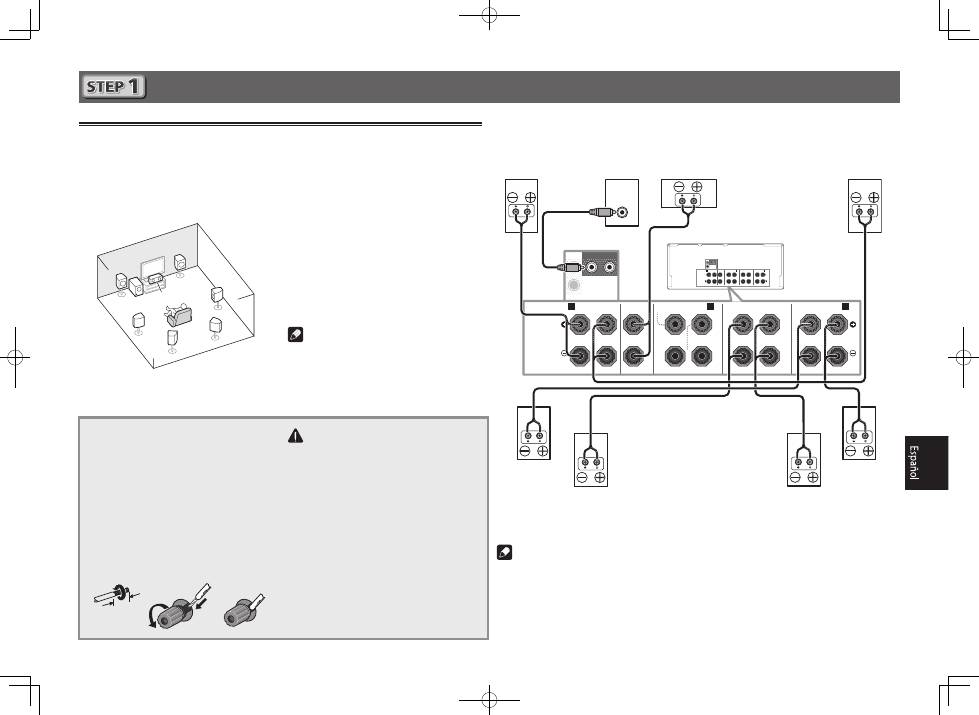

Collegamento dei diffusori

Il ricevitore funziona anche con solo due diffusori stereo (i diffusori anteriori del diagramma) ma si

raccomanda l’uso di almeno cinque, e una dotazione completa è consigliabile per l’audio surround.

Per ottenere un audioo surround confortevole, installare i diffusori nel modo descritto di seguito.

Sistema surround a 7.1 canali:

Installati i diffusori, collegarli nel modo visto in figura.

L

 – Anteriore sinistro

C

 – Centrale

R

 – Anteriore destro

SL

 – Surround sinistro

SR

 – Surround destro

SBL

 – Surround posteriore sinistro

SBR

 – Surround posteriore destro

SW

 – Subwoofer

 Note

• Esistono altri tipi di collegamento dei

diffusori (anteriori di altezza, anteriori

di ampiezza, ecc.). Per dettagli, vedere

pagina 19 delle istruzioni per l’uso.

Collegamento dei cavi dei diffusori

Verificare di collegare il diffusore sulla

destra al terminale di destra (

R

) ed il sinistro

al terminale di sinistra (

L

). Controllare anche

che i terminali positivo e negativo (

+/–

)

del ricevitore corrispondano a quelli dei

diffusori.

1

Attorcigliare fra loro i fili esposti.

2

Allentare il terminale ed inserire il filo

denudato.

3

Stringere il terminale.

1

2

3

10 mm

 ATTENZIONE

• Prima di effettuare o modificare i

collegamenti, disattivare l’alimentazione

e scollegare il cavo di alimentazione

dalla presa a muro.

• Questi terminali contengono voltaggi

PERICOLOSI

. Per evitare il rischio di

folgorazioni nel collegare o scollegare

i cavi dei diffusori, scollegare il cavo di

alimentazione prima di toccare parti

non isolate.

Subwoofer 1

(

SW

)

Anteriore destro

(

R

)

Surround destro

(

SR

)

Surround sinistro

(

SL

)

Anteriore sinistro

(

L

)

Centrale

(

C

)

Surround posteriore destro

(

SBR

)

Surround posteriore sinistro

(

SBL

)

 Nota

• Se si usa un solo diffusore surround posteriore, collegarlo ai terminali

SURROUND BACK L

(Single)

.

• Questa unità supporta diffusori con impedenza nominale da 4

W

 a 16

W

.

SL

L

R

SR

SBL

SBR

SW

C

PRE OUT

SUBWOOFER

1

2

(Single)

FRONT

SPEAKERS

FRONT

CENTER

A

A

R

L

SURROUND

R

L

SURROUND BACK

R

L

FRONT HEIGHT / FRONT WIDE /

B

R

L

PRE OUT

SUBWOOFER

1

2

(Single)

FRONT

SPEAKERS

FRONT

CENTER

A

A

R

L

SURROUND

R

L

SURROUND BACK

R

L

FRONT HEIGHT / FRONT WIDE /

B

R

L

LINE LEVEL

INPUT

4

HDMI

LAN

(10/100)

OUT 1

(CONTROL)

OUT 2

(HD ZONE)

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

   0.6 A MAX)

OPTICAL

COAXIAL

ASSIGNABLE

SELECTABLE

ASSIGNABLE

1

-

7

IN

1

(DVD)

BD IN

IN

2

(SAT/CBL)

IN

3

(DVR/BDR)

IN

4

IN

6

IN

7

IN

1

(TV)

IN

2

(DVR/BDR)

IN

1

(DVD)

IN

2

(SAT/CBL)

ASSIGNABLE

LAN

 (10/100)

OUT 1

(CONTROL)

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

   0.6 A MAX)

OPTICAL

COAXIAL

            NABLE

BD IN

IN

2

(SAT/CBL)

IN

3

(DVR/BDR)

IN

4

IN

6

IN

7

IN

1

(TV)

IN

2

(DVR/BDR)

IN

2

(SAT/CBL)

ASSIGNABLE

DIGITAL OUT

OPTICAL

HDMI IN

HDMI OUT

A

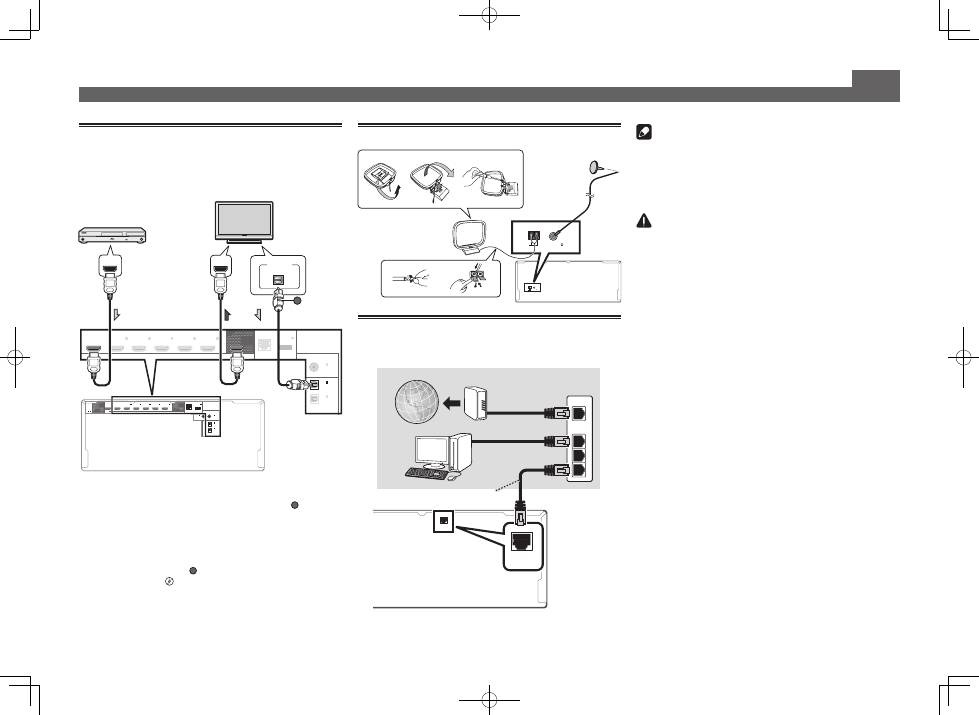

Collegamento di un televisore e

componenti di riproduzione

 Nota

• Consultare le istruzioni per l’uso incluse nel CD-ROM per

collegarsi ad un televisore o componente di riproduzione

con metodi diversi da HDMI.

• Per il collegamento di altri dispositivi, consultare le

istruzioni per l’uso incluse nel CD-ROM.

 ATTENZIONE

• Maneggiare sempre il cavo di alimentazione dall’estremità

dotata di spina. Non estrarre la spina tirando il cavo e non

toccare mai il cavo di alimentazione con le mani bagnate,

poiché potrebbe verificarsi un cortocircuito o scariche

elettriche. Non posizionare l’unità, un mobile o un altro

oggetto sopra al cavo di alimentazione né schiacciarlo

in un altro modo. Non annodare mai il cavo né legarlo

insieme ad altri cavi. Posare i cavi di alimentazione in

modo da evitarne il calpestio. Un cavo di alimentazione

danneggiato può causare incendi o scariche elettriche.

Controllare il cavo di alimentazione di tanto in tanto.

Se fosse danneggiato, rivolgersi al più vicino centro di

assistenza autorizzato Pioneer per la sostituzione.

Collegamenti

(continua)

Collegamento delle antenne

ANTENNA

AM LOOP

FM UNBAL 75

ANTENNA

AM LOOP

FM UNBAL 75

1

4

5

2

3

a

b

c

Collegamento alla rete LAN via

l’interfaccia LAN

LAN

 (10/100)

WAN

3

2

1

LAN

LAN

(10/100)

AVVERTENZA PER LA VENTILAZIONE

Installare l’apparecchio avendo cura di lasciare un

certo spazio all’intorno dello stesso per consentire una

adeguata circolazione dell’aria e migliorare la

dispersione del calore (almeno 20 cm sulla parte

superiore, 10 cm sul retro, e 20 cm su ciascuno dei lati).

ATTENZIONE

L’apparecchio è dotato di un certo numero di fessure e

di aperture per la ventilazione, allo scopo di garantirne

un funzionamento affidabile, e per proteggerlo dal

surriscaldamento. Per prevenire possibili pericoli di

incendi le aperture non devono mai venire bloccate o

coperte con oggetti vari (quali giornali, tovaglie, tende o

tendaggi, ecc.), e l’apparecchio non deve essere

utilizzato appoggiandolo su tappeti spessi o sul letto.

D3-4-2-1-7b*_A1_It

Televisore HDMI/DVI

compatibile

Lettore dischi Blu-ray

HDMI/DVI compatibile

• Se il televisore non supporta la funzione HDMI Audio Return

Channel, l’ascolto dell’audio del televisore via il ricevitore

richiede il collegamento via cavo digitale a fibre ottiche (

A

).

• Se il televisore supporta la funzione HDMI Audio Return

Channel, l’audio del televisore arriva al ricevitore via terminale

HDMI, ed il

cavo digitale a fibre ottiche non è necessario (

A

)

.

In tal caso, regolare

ARC

 in

HDMI Setup

 su

ON



l

“

HDMI Setup

”

• Per istruzioni sui collegamenti e le impostazioni del televisore,

consultare il manuale d’uso del televisore.

Antenna

FM a filo

Antenna AM a telaio

Cavo LAN (venduto separatamente)

Internet

Modem

Router

Computer

5

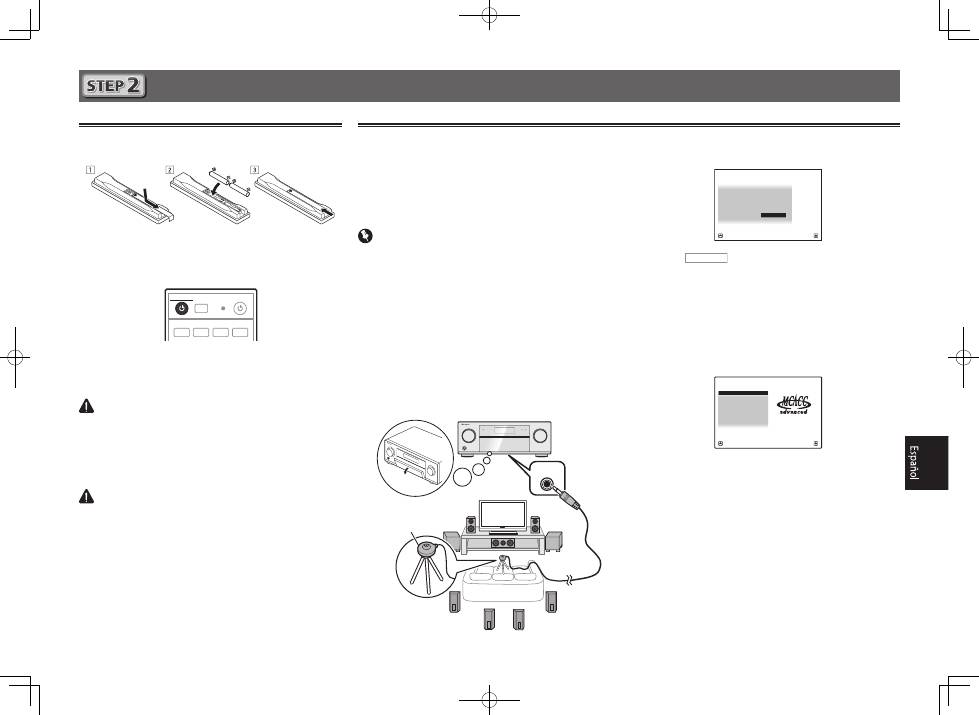

Impostazione iniziale

Prima di iniziare

1

Mettere le batterie nel telecomando.

Le batterie accluse a questa unità servono per controllarne

il funzionamento; esse possono però non durare a lungo.

Raccomandiamo l’uso di batterie alcaline, che hanno una

durata superiore.

2

Accendere il ricevitore e il televisore.

RCU SETUP

SOURCE

STANDBY/ON

BDR

BD

DVD

DVR

HDMI

ALL ZONE STBY

DISCRETE ON

3

Cambiare l’ingresso del televisore in modo che

si colleghi al ricevitore.

4

Accendere il subwoofer ed aumentare il volume.

 ATTENZIONE

• Non usare o conservare batterie in luce solare diretta o in altri

luoghi eccessivamente caldi, ad esempio in un’automobile

o vicino ad una sorgente di calore. Questo potrebbe causare

perdite di acido, farle surriscaldare esplodere o prendere

fuoco. Può anche ridurne la durata o le prestazioni.

 ATTENZIONE

• Nell’inserire le batterie, fare attenzione a non danneggiare le

molle del loro terminale (–). Questo potrebbe causare perdite

o surriscaldamenti delle batterie.

• Quando si smaltiscono le batterie esauste, si raccomanda di

rispettare la normativa vigente o le regole degli enti pubblici

in materia di ambiente applicabili alla propria nazione/

regione.

Impostazione automatica dell’audio surround (MCACC)

L’impostazione Auto Multi-Channel Acoustic Calibration

(MCACC) usa il microfono di impostazione allegato per

misurare ed analizzare il tono di prova emesso dai diffusori.

Questa impostazione permette la misurazione e le impostazioni

automatiche di alta precisione; facendone uso sarà possibile

creare un ambiente di ascolto ottimale per l’utente.

 Importante

• Fare la misurazione in un ambiente tranquillo.

• Se è disponibile un treppiedi, utilizzarlo per posizionare

il microfono in modo che sia all’altezza delle orecchie

rispetto alla normale posizione di ascolto. Altrimenti, porre

il microfono ad altezza degli orecchi usando un tavolo o

una sedia.

• La misurazione accurata potrebbe non essere possibile se

fra i diffusori e la posizione di ascolto (microfono) ci sono

ostacoli.

• Durante la misurazione, allontanarsi dalla posizione di

ascoto ed usare il telecomando stando al di fuori del

cerchio dei diffusori.

1

Collegare il microfono di impostazione in

dotazione.

MCACC

SETUP MIC

La schermata

Full Auto MCACC

 appare sul televisore.

Speaker System

: Normal(SB/FH)

1a.Full Auto MCACC

A/V RECEIVER

Exit

Return



START

EQ Type

:  SYMMETRY

MCACC

: M1.MEMORY 1

THX Speaker

:

NO

2

Premere

RECEIVER

 del telecomando e quindi il

pulsante ENTER.

• La misurazione automatica ha inizio.

• La misurazione richiede da 3 a 12 minuti.

3

Seguire le istruzioni sullo schermo.

• L’impostazione automatica è completa se la schermata

Home Menu riappare.

1. Advanced MCACC

2. MCACC Data Check

3. Data Management

4. System Setup

5. Network Information

6. Operation Mode Setup

Exit

Return

HOME MENU

A/V RECEIVER

• Se Reverse Phase appare, i cablaggi dei diffusori (+ e –)

potrebbero essere invertiti. Controllare i collegamenti dei

diffusori.

Anche se i collegamenti sono corretti,

Reverse Phase

potrebbe venire visualizzato a seconda dei diffusori usati

e dell’ambiente circostante. Questo però non influenza le

misurazioni e si può scegliere

Go Next

.

• Se

ERR

 viene visualizzato, verificare che il diffusore sia

bene collegato.

Per es.) Controllare che il diffusore surround non sia stato

collegato per errore al terminale di surround posteriore.

4

Controllare che il microfono di impostazione

sia collegato.

Treppiedi

Microfono

6

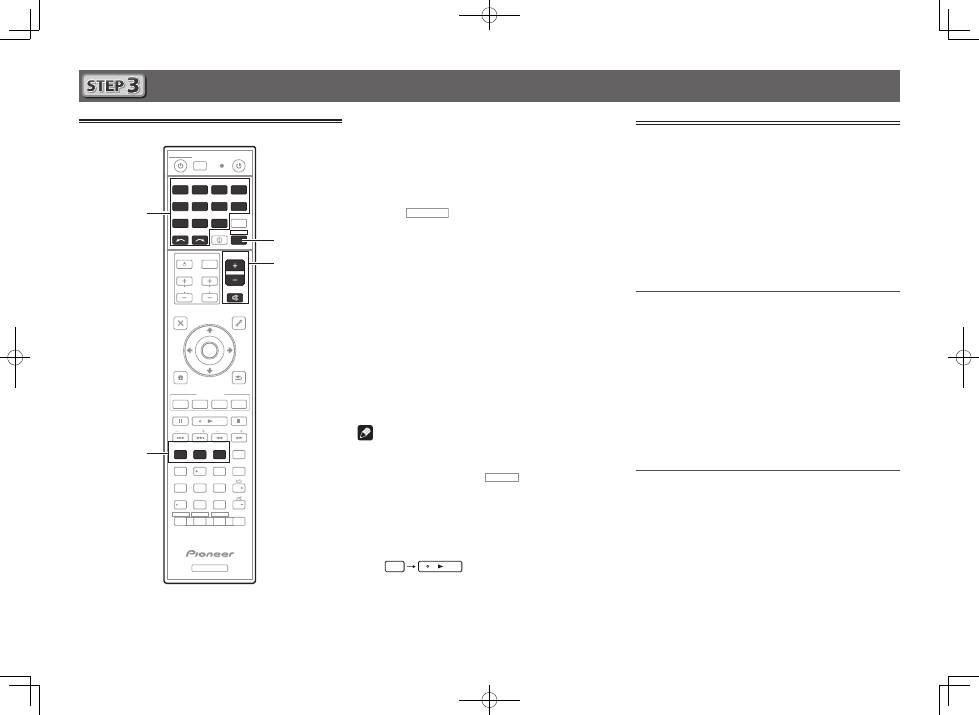

 Riproduzione di base

Riproduzione multicanale

RECEIVER

D.ACCESS

CH LEVEL

DIMMER

SLEEP

SIGNAL SEL

SPEAKERS

MPX

PRESET

TUNE

BAND

PTY

iPod CTRL

HOME

MENU

CH

TV  CONTROL

INPUT

INPUT  SELECT

iPod

USB

CBL

STATUS

SAT

TUNER

ZONE 2

ZONE 3

HD ZONE

ADPT

CD

TV

RCU SETUP

SOURCE

STANDBY/ON

BDR

BD

DVD

DVR

NET

HDMI

RECEIVER

MUTE

VOLUME

VOL

TOP MENU

VIDEO

PARAMETER

AUDIO

PARAMETER

ENTER

RETURN

CLASS

ENTER

 / CLR

CH

CH

5

4

6

8

0

7

9

FEATURES

TOOLS

MENU

ALL ZONE STBY

DISCRETE ON

+Favorite

Z2

Z3

HDZ

P.CTRL+

PHASE

HDMI OUT

MCACC

AUTO/ALC/

    DIRECT

AUTO

S.RTRV

STANDARD ADV SURR

ECO

PQLS

OPTION

AUDIO

DISP

MHL

2

1

3

2

4

6

3

1

Attivare il componente di riproduzione.

Ad es.) Accendere il lettore Blu-ray Disc collegato al

terminale

HDMI BD IN

.

2

Cambiare l’ingresso del ricevitore.

Ad es.) Premere

BD

 per scegliere l’ingresso

BD

.

3

Premere

RECEIVER

 per passare alla modalità di

uso del ricevitore.

4

Premere AUTO/ALC/DIRECT per scegliere

‘AUTO SURROUND’.

Per la riproduzione multicanale di segnale audio a due

canali (televisione, musica, ecc.) premere il pulsante

STANDARD

 o

ADV SURR

 per scegliere la modalità di

ascolto desiderata.

5

Avviare la riproduzione del componente

desiderato.

Ad es.) Avviare la riproduzione del lettore di dischi Blu-ray

Disc.

6

Utilizzare VOLUME +/– per regolare il livello

del volume.

L’audio può venir fatto tacere premendo il pulsante

MUTE

.

 Nota

• Per poter usare il telecomando per controllare un

dispositivo, passare ai dispositivi sottolineati. Per azionare

il ricevitore, premere prima

RECEIVER

 e poi il pulsante

appropriato.

• Il telecomando del ricevitore è utilizzabile anche per altri

dispositivi, ad esempio iPod/dispositivi USB, lettori Blu-

Ray Disc, televisori, ecc.

Ad es: Riproduzione con un lettore Blu-ray Disc

BD

 →

Ascolto della radio

1

Per selezionare il sintonizzatore, premere

TUNER.

Se necessario, premere

BAND

 per cambiar banda (FM o

AM).

2

Premere TUNE +/– per mettere in sintonia una

stazione.

• Tenere premuto

TUNE +/–

 per circa un secondo. Il

ricevitore inizia a cercare la stazione successiva.

• Se si ascolta una stazione in FM ma la ricezione è

scadente, premere

MPX

 per scegliere FM MONO e

impostare la modalità di ricezione mono del ricevitore.

Salvataggio delle stazioni preselezionate

Se si ascolta spesso una particolare stazione radio, è utile

memorizzarne la frequenza per richiamarla facilmente ogni

volta che si desidera ascoltarla.

1

Premere TOOLS durante la ricezione di un

segnale dalla stazione da memorizzare.

Il numero di preselezione lampeggia.

2

Per scegliere la stazione preselezionata

desiderata, premere PRESET +/–, poi ENTER.

Il numero di preselezione smette di lampeggiare ed il

ricevitore memorizza la stazione.

Ascolto delle stazioni preselezionate

Questa operazione richiede la presenza di stazioni

preselezionate.

Per scegliere la stazione preselezionata

desiderata, premere PRESET +/–.

7

Riproduzione di base

(continua)

Per godere al massimo delle molto

funzioni di questa unità

Installare AVNavigator nel proprio computer e

usare “Interactive Manual” e “Operation Guide”.

Inserire il CD-ROM nel computer ed aprire il

manuale PDF per poterlo leggere.

Funzioni

■

Riproduzione con un dispositivo USB

■

ADATTATORE Bluetooth per l’ascolto senza fili di

musica

■

Riproduzione via RETE

■

Impostazione delle opzioni audio

■

Impostazione delle opzioni Video

■

Uso dei controlli MULTI-ZONE

FAQ

Glossario

Indice delle caratteristiche

 Note

•  Questa unità supporta AirPlay. Per dettagli, vedere pagina

55 delle istruzioni per l’uso ed il sito web di Apple (http://

apple.com).

•  Il software di questa unità può essere aggiornato (pagina

91 delle istruzioni per l’uso). In Mac OS, è aggiornabile

attraverso Safari (pagina 93 delle istruzioni per l’uso).

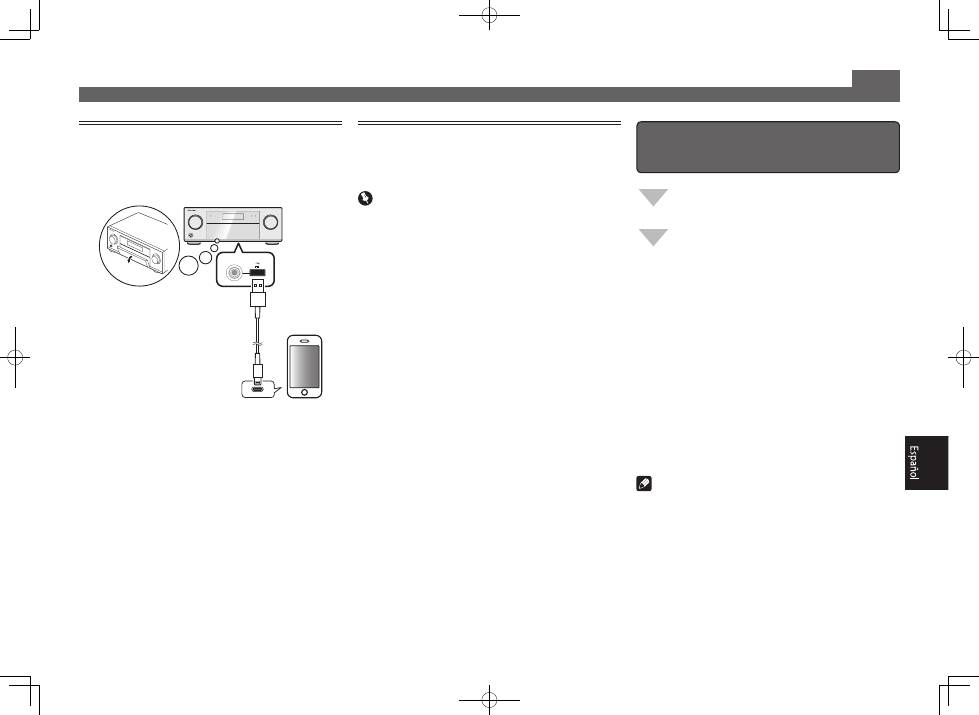

Riproduzione con un iPod

• Fra l’accensione ed il completarsi dell’avvio passa circa un

minuto.

1

Collegare l’iPod.

Al ricevitore può essere collegato un iPod/iPhone/iPad.

5 V      2.1 A

with USB

2

Premere iPod USB per scegliere l’iPod/USB.

Quando sul display verrà visualizzato il nome di cartelle e file,

sarà possibile procedere alla riproduzione di musica dall’iPod.

3

Per selezionare una categoria, utilizzare

/

,

quindi premere ENTER per visualizzare il

contenuto della categoria.

• Per tornare in qualsiasi momento al livello precedente,

premere

RETURN

.

4

Per visualizzare il contenuto della categoria

selezionata (ad esempio gli album), utilizzare

/

.

• Per spostarsi ai livelli precedenti o successivi, utilizzare

/l

.

5

Continuare la ricerca finché non si raggiunge

il brano che si desidera ascoltare, quindi

premere



 per avviare la riproduzione.

Ascolto di stazioni radio da Internet

• Fra l’accensione ed il completarsi dell’avvio passa circa un

minuto.

 Importante

• Se si usa una connessione Internet a banda larga, è

necessario un contratto con un Internet provider. Per

dettagli, entrare in contatto con l’Internet provider più

vicino.

• L’ascolto di stazioni radio da Internet richiede l’uso di

connessioni Internet a banda larga. Un modem da 56 K o

ISDN può non essere sufficiente a permettere l’ascolto di

stazione radio da Internet.

• L’accesso a contenuti di terze parti richiede una

connessione a Internet di alta velocità e a volta anche un

account ed un abbonamento a pagamento. La fornitura

di contenuto di terze parti può venire cambiata, sospesa,

interrotta o smessa in qualsiasi momento senza preavviso,

senza che per questo Pioneer debba sostenerne la

responsabilità. Pioneer non afferma o garantisce che la

fornitura di contenuti continui o sia disponibile per un

particolare lasso di tempo, e qualsiasi garanzia del genere,

espressa o implicita, viene negata.

1

Premere NET più volte per scegliere l’ingresso

INTERNET RADIO.

Il ricevitore può richiedere qualche secondo per avere

accesso alla rete.

2

Usare

/

 per scegliere la stazione radio da

Internet da riprodurre e poi premere ENTER.

Cavo USB

accluso all’iPod

iPod/iPhone/iPad

© 2013 PIONEER CORPORATION.

Tutti i diritti riservati.

2

Nederlands

Aansluitingen en eerste instellingen

volgend op de instructies in de “Wiring

Navi” in AVNavigator

(Aansluiting op het netwerk is vereist voor de

eerste instellingen.)

Maak de aansluitingen door de

instructies op te volgen in de “Wiring

Navi” in AVNavigator

(Voor het geval de receiver niet op een netwerk

wordt aangesloten.)

Aansluitingen en eerste instellingen

aan de hand van deze snelstartgids

Het is niet nodig om deze gids te lezen voor uitleg;

 worden uitgelegd in de “Wiring Navi”

en

 in de “Operation Guide”.

 wordt uitgelegd in de “Wiring Navi”,

dus u kunt doorgaan naar

 in

deze gids nadat “Wiring Navi” is voltooid.

Ga door naar

in deze gids.

Aansluitingen en eerste instellingen

Geniet van meerkanaals weergave met dit apparaat in 3 gemakkelijke stappen:

Aansluitingen

→

Eerste instellingen

→

Basisbediening voor afspelen

.

Groot bedieningsgemak met gemakkelijke aansluitingen en eerste instellingen aan de hand van de instructies op het scherm na de

installatie van AVNavigator.

• De Mac-besturingssysteemversie van AVNavigator kan worden gedownload vanaf http://www.pioneer.eu.

• De iPad-versie van AVNavigator kan worden gedowndload vanaf de App Store.

• De bijgeleverde CD-ROM bevat de Windows-versie van AVNavigator.

Start met de aansluitingen nadat u een van de onderstaande methoden hebt gekozen overeenkomstig uw weergave-omgeving.

Snelstartgids

AVNavigator voor Mac

1

Download “AVNavigator 2013.pkg” vanaf

http://www.pioneer.eu.

2

Start “AVNavigator 2013.pkg” vanaf de “Downloads” map.

3

Volg de aanwijzingen op het scherm om te installeren.

4

Start “AVNavigator 2013”.

• Het bestand bevindt zich in de “Applications” map die

meteen onder de harde schijf (Macintosh HD) is.

• AVNavigator kan met Mac OS X (10.7 of 10.8) worden

gebruikt.

AVNavigator voor iPad

1

Download AVNavigator bij de App Store.

2

Start AVNavigator.

AVNavigator voor Windows

Start het bureaublad vanaf het startscherm (alleen voor Windows 8).

1

Plaats de meegeleverde CD-ROM in het CD-station van de

computer.

• Als het hoofdmenu van de CD-ROM niet wordt

weergegeven, dubbelklikt u op “MAIN_MENU.exe” van de

CD-ROM.

• Het scherm met het hoofdmenu van de CD-ROM

verschijnt.

• Deze CD-ROM kan worden gebruikt onder Microsoft®

Windows

®

 XP/Windows Vista

®

/Windows

®

7/Windows

®

8.

• Als browser wordt ondersteund Microsoft Internet Explorer

®

 8, 9 of 10.

2

Klik op “AVNavigator” in het “Installing Software” menu.

3

Volg de aanwijzingen op het scherm om te installeren.

4

Klik op [AVNavigator 2013.II] op uw bureaublad om

AVNavigator op te starten.

• AVNavigator wordt opgestart de Wiring Navi zal worden

geopend.

• Afhankelijk van de netwerk- of beveiligingsinstellingen op

de computer waarop AVNavigator wordt geïnstalleerd, is

het mogelijk dat de functies van AVNavigator niet juist

werken.

Gebruiken van AVNavigator

3

 Aansluitingen

De luidsprekers aansluiten

Deze receiver werkt met slechts twee stereo luidsprekers (de voorluidsprekers in de afbeelding), maar gebruik van

minimaal vijf luidsprekers is aanbevolen en een volledige luidsprekeruitrusting is optimaal voor surroundgeluid.

Om een fraai surroundgeluid te verkrijgen, plaatst u de luidsprekers zoals hieronder is aangegeven.

7.1-kanaals surroundsysteem:

Nadat de luidsprekers zijn opgesteld, sluit u deze aan zoals hieronder is aangegeven.

L

 – Linksvoor

C

 – Midden

R

 – Rechtsvoor

SL

 – Surround links

SR

 – Surround rechts

SBL

 – Surround linksachter

SBR

 – Surround rechtsachter

SW

 – Subwoofer

 Note

• Er zijn ook nog andere luidspreker-

aansluitpatronen (hoog-voor, breed-voor

enz.). Zie bladzijde 19 van de handleiding

voor verdere informatie.

De luidsprekerkabels aansluiten

Sluit de luidspreker aan de rechterkant op de

rechterkanaal (

R

) aansluitingen aan en de

luidspreker aan de linkerkant op de linkerkanaal

(

L

) aansluitingen. Zorg dat de positieve en

negatieve (

+/–

) aansluitingen op de receiver

zijn verbonden met de corresponderende

aansluitingen op de luidsprekers.

1

Draai de losse kerndraadjes in elkaar.

2

Draai de aansluitschroef los en steek de

kerndraad naar

binnen.

3

Draai de aansluitschroef weer vast.

1

2

3

10 mm

 WAARSCHUWING

• Voordat u aansluitingen maakt of

wijzigt, zet u het apparaat uit en haalt

u de stekker van het

netsnoer uit het

stopcontact.

• Deze luidsprekeraansluitingen hebben

een

GEVAARLIJKE

 spanning. Om

een elektrische schok te voorkomen

bij het aansluiten of losmaken van de

luidsprekerkabels, moet u het netsnoer

losmaken voordat u eventuele niet-

geïsoleerde onderdelen aanraakt.

SL

L

R

SR

SBL

SBR

SW

C

Subwoofer 1

(

SW

)

Rechtsvoor

(

R

)

Surround rechts

(

SR

)

Surround links

(

SL

)

Linksvoor

(

L

)

Midden

(

C

)

Surround rechtsachter

(

SBR

)

Surround linksachter

(

SBL

)

 Opmerking

• Bij gebruik van slechts één surround-achterluidspreker sluit u deze op de

SURROUND

BACK L (Single)

 aansluitingen aan.

• Dit apparaat is geschikt voor luidsprekers met een nominale impedantie van 4

W

 tot 16

W

.

PRE OUT

SUBWOOFER

1

2

(Single)

FRONT

SPEAKERS

FRONT

CENTER

A

A

R

L

SURROUND

R

L

SURROUND BACK

R

L

FRONT HEIGHT / FRONT WIDE /

B

R

L

PRE OUT

SUBWOOFER

1

2

(Single)

FRONT

SPEAKERS

FRONT

CENTER

A

A

R

L

SURROUND

R

L

SURROUND BACK

R

L

FRONT HEIGHT / FRONT WIDE /

B

R

L

LINE LEVEL

INPUT

4

HDMI

LAN

(10/100)

OUT 1

(CONTROL)

OUT 2

(HD ZONE)

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

   0.6 A MAX)

OPTICAL

COAXIAL

ASSIGNABLE

SELECTABLE

ASSIGNABLE

1

-

7

IN

1

(DVD)

BD IN

IN

2

(SAT/CBL)

IN

3

(DVR/BDR)

IN

4

IN

6

IN

7

IN

1

(TV)

IN

2

(DVR/BDR)

IN

1

(DVD)

IN

2

(SAT/CBL)

ASSIGNABLE

LAN

 (10/100)

OUT 1

(CONTROL)

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

   0.6 A MAX)

OPTICAL

COAXIAL

            NABLE

BD IN

IN

2

(SAT/CBL)

IN

3

(DVR/BDR)

IN

4

IN

6

IN

7

IN

1

(TV)

IN

2

(DVR/BDR)

IN

2

(SAT/CBL)

ASSIGNABLE

DIGITAL OUT

OPTICAL

HDMI IN

HDMI OUT

A

Een TV en weergave-apparatuur

aansluiten

 Opmerking

• Zie de handleiding op de bijgeleverde CD-ROM als u een

TV of weergave-apparaat wilt aansluiten via een andere

methode dan een HDMI-verbinding.

• Zie de handleiding op de bijgeleverde CD-ROM voor het

aansluiten van andere apparatuur.

 WAARSCHUWING

• Houd het netsnoer bij de stekker vast. Trek de stekker

niet uit het stopcontact door aan het snoer te trekken en

raak het netsnoer nooit met natte handen aan. Dit kan

kortsluiting of een elektrische schok tot gevolg hebben.

Zorg ervoor dat u dit apparaat, een meubel of een ander

voorwerp niet op het netsnoer plaatst en dat het netsnoer

niet op een andere manier wordt afgekneld. Maak geen

knopen in het netsnoer en bind het niet samen met andere

kabels. Leid de netsnoeren zodanig dat de kans klein is

dat iemand erop gaat staan. Een beschadigd netsnoer kan

brand of een elektrische schok veroorzaken. Controleer de

staat van het netsnoer regelmatig. Als u een beschadiging

vaststelt, neemt u contact op met een onafhankelijke,

door Pioneer erkende onderhoudsdienst voor een nieuw

netsnoer.

Aansluitingen

(vervolg)

De antennes aansluiten

ANTENNA

AM LOOP

FM UNBAL 75

ANTENNA

AM LOOP

FM UNBAL 75

1

4

5

2

3

a

b

c

Aansluiten op het netwerk via de

LAN-interface

LAN

 (10/100)

WAN

3

2

1

LAN

LAN

(10/100)

BELANGRIJKE INFORMATIE BETREFFENDE

DE VENTILATIE

Let er bij het installeren van het apparaat op dat er

voldoende vrije ruimte rondom het apparaat is om een

goede doorstroming van lucht te waarborgen

(tenminste 20 cm boven, 10 cm achter en 20 cm aan de

zijkanten van het apparaat).

WAARSCHUWING

De gleuven en openingen in de behuizing van het

apparaat zijn aangebracht voor de ventilatie, zodat een

betrouwbare werking van het apparaat wordt verkregen

en oververhitting wordt voorkomen. Om brand te

voorkomen, moet u ervoor zorgen dat deze openingen

nooit geblokkeerd worden of dat ze afgedekt worden

door voorwerpen (kranten, tafelkleed, gordijn e.d.) of

door gebruik van het apparaat op een dik tapijt of een

bed.

D3-4-2-1-7b*_A1_Nl

HDMI/DVI-compatibele TV

HDMI/DVI-compatibele

Blu-ray disc-speler

• Als de TV de HDMI Audio Return Channel-functie niet

ondersteunt, is de aansluiting van een optische digitale kabel

(

A

) vereist om via de receiver naar het TV-geluid te luisteren.

• Als de TV de HDMI Audio Return Channel-functie ondersteunt,

komt het geluid van de TV via de HDMI-aansluiting de receiver

binnen, dus hoeft er geen

optische digitale kabel (

A

)

 te

worden aangesloten. In dit geval zet u

ARC

 bij

HDMI Setup

op

ON



l

“

HDMI-instellingen

”

• Raadpleeg de handleiding van de TV voor aanwijzingen

betreffende de aansluitingen en instellingen van de TV.

FM-

draadantenne

AM-raamantenne

LAN-kabel (los verkrijgbaar)

Internet

Modem

Router

Computer

5

Eerste instellingen

Voordat u begint

1

Plaats batterijen in de afstandsbediening.

Met de batterijen die bij het apparaat worden geleverd, kunt

u controleren of alles juist werkt; het is mogelijk dat deze

batterijen geen lange levensduur hebben. Wij raden u aan

alkalibatterijen met een lange levensduur te gebruiken.

2

Zet de receiver en de TV aan.

RCU SETUP

SOURCE

STANDBY/ON

BDR

BD

DVD

DVR

HDMI

ALL ZONE STBY

DISCRETE ON

3

Schakel de ingangsfunctie van de TV om zodat

deze verbonden is met de receiver.

4

Schakel de subwoofer in en verhoog het volume.

 WAARSCHUWING

• Batterijen mogen niet in direct zonlicht of op een erg

warme plaats, zoals in de buurt van een verwarming of

in een auto die in de zon staat, gebruikt of opgeborgen

worden. Dit kan resulteren in lekkage, oververhitting,

explosie of in brand vliegen van de batterijen. Bovendien

kan de levensduur van de batterijen afnemen.

 WAARSCHUWING

• Let er bij het plaatsen van de batterijen op dat u de veren van

de (–) aansluitingen voor de batterijen niet beschadigt. Dit kan

resulteren in lekkage of oververhitting van de batterijen.

• Wanneer u lege batterijen weggooit, gelieve daarbij de geldende

wetgeving en bepalingen na te leven.

De instellingen voor surroundgeluid automatisch maken (MCACC)

De automatische meerkanaals akoestische kalibratie (MCACC)

instelling maakt gebruik van de bijgeleverde instelmicrofoon

om de testtoon die door de luidsprekers wordt uitgevoerd te

meten en analyseren. Deze functie biedt een automatische

meting en instelling met zeer hoge nauwkeurigheid; bij gebruik

ervan wordt een optimale luisteromgeving voor de gebruiker

gecreëerd.

 Belangrijk

• Meet in een stille omgeving.

• Als u een statief hebt, kunt u dit gebruiken om de

microfoon ongeveer op oorhoogte te plaatsen op de

normale luisterpositie. Zet de microfoon anders op

oorhoogte met behulp van een tafel of stoel.

• Nauwkeurige metingen zijn wellicht niet mogelijk als er

een obstakel is tussen de luidsprekers en de luisterpositie

(microfoon).

• Ga bij het meten verwijderd van de luisterpositie staan en

gebruik de afstandsbediening terwijl u aan de buitenzijde

van alle luidsprekers staat.

1

Sluit de bijgeleverde instelmicrofoon aan.

MCACC

SETUP MIC

Het scherm

Full Auto MCACC

 verschijnt op uw TV.

Speaker System

: Normal(SB/FH)

1a.Full Auto MCACC

A/V RECEIVER

Exit

Return



START

EQ Type

:  SYMMETRY

MCACC

: M1.MEMORY 1

THX Speaker

:

NO

2

Druk op

RECEIVER

 van de afstandsbediening en

druk dan op de ENTER-knop.

• De automatische meting begint.

• De meting duurt ongeveer 3 tot 12 minuten.

3

Volg de instructies op het scherm.

• De automatische instelling is voltooid wanneer het scherm

Home Menu verschijnt.

1. Advanced MCACC

2. MCACC Data Check

3. Data Management

4. System Setup

5. Network Information

6. Operation Mode Setup

Exit

Return

HOME MENU

A/V RECEIVER

• Als Reverse Phase wordt aangegeven, kunnen de

luidsprekerdraden (+ en –) verwisseld zijn. Controleer

deaansluitingen van de luidsprekers.

Zelfs als de aansluitingen juist zijn, kan er

Reverse Phase

worden weergegeven, afhankelijk van de luidsprekers

en de omgevingsomstandigheden. Dit is echter niet van

invloed op de metingen, dus u kunt

Go Next

 selecteren.

• Als

ERR

 wordt weergegeven, moet u controleren of de

luidspreker juist is aangesloten.

Controleer bijvoorbeeld of de surroundluidspreker per

vergissing op de surround-achterluidsprekeraansluiting is

aangesloten.

4

Zorg dat de instelmicrofoon wordt losgemaakt.

Statief

Microfoon

6

 Basisbediening voor afspelen

Meerkanaals weergave

RECEIVER

D.ACCESS

CH LEVEL

DIMMER

SLEEP

SIGNAL SEL

SPEAKERS

MPX

PRESET

TUNE

BAND

PTY

iPod CTRL

HOME

MENU

CH

TV  CONTROL

INPUT

INPUT  SELECT

iPod

USB

CBL

STATUS

SAT

TUNER

ZONE 2

ZONE 3

HD ZONE

ADPT

CD

TV

RCU SETUP

SOURCE

STANDBY/ON

BDR

BD

DVD

DVR

NET

HDMI

RECEIVER

MUTE

VOLUME

VOL

TOP MENU

VIDEO

PARAMETER

AUDIO

PARAMETER

ENTER

RETURN

CLASS

ENTER

 / CLR

CH

CH

5

4

6

8

0

7

9

FEATURES

TOOLS

MENU

ALL ZONE STBY

DISCRETE ON

+Favorite

Z2

Z3

HDZ

P.CTRL+

PHASE

HDMI OUT

MCACC

AUTO/ALC/

    DIRECT

AUTO

S.RTRV

STANDARD ADV SURR

ECO

PQLS

OPTION

AUDIO

DISP

MHL

2

1

3

2

4

6

3

1

Schakel het weergave-apparaat in.

Bijv.: Schakel de Blu-ray disc-speler in die op de

HDMI BD

IN

-aansluiting is aangesloten.

2

Schakel de ingangsfunctie van de receiver om.

Bijv.: Druk op

BD

 om de

BD

-ingang te selecteren.

3

Druk op

RECEIVER

 om de bedieningsstand van

de receiver te kiezen.

4

Druk op AUTO/ALC/DIRECT om ‘AUTO

SURROUND’ te selecteren.

Voor weergave via meerdere kanalen met een 2-kanaals

audio-invoer (TV, muziek enz.), drukt u op de knop

STANDARD

 of

ADV SURR

 om uw gewenste luisterfunctie

te selecteren.

5

Start met afspelen van het weergave-

apparaat.

Bijv.: Start met afspelen van de Blu-ray disc-speler.

6

Gebruik VOLUME +/– om het volume in te

stellen.

Het geluid kan worden uitgeschakeld door op de

MUTE

-

knop te drukken.

 Opmerking

• Schakel over naar een van de onderstreepte apparaten

om de afstandsbediening te gebruiken om het betreffende

apparaat te bedienen. Om de receiver te bedienen,

drukt u eerst op

RECEIVER

 en dan drukt u op de vereiste

bedieningstoets.

• De afstandsbediening van de receiver kan niet alleen

worden gebruikt om de receiver te bedienen maar ook

diverse andere apparaten waaronder een iPod/USB-

apparaat, een Blu-ray disc-speler, een TV enz.

Bijv.: Afspelen van een Blu-ray disc-speler

BD

 →

Luisteren naar de radio

1

Druk op TUNER om de tuner te selecteren.

Indien nodig, drukt u op

BAND

 om de andere afstemband

(FM of AM) te kiezen.

2

Druk op TUNE +/– om op een zender af te

stemmen.

• Houd

TUNE +/–

 ongeveer een seconde ingedrukt. De

receiver begint naar de volgende zender te zoeken.

• Als u naar een FM-zender luistert maar de ontvangst zwak

is, drukt u op

MPX

 om FM MONO te selecteren en de

receiver in de mono-ontvangststand te zetten.

Voorkeurzenders opslaan

Als u vaak naar een bepaalde zender luistert, is het handig als

u de frequentie opslaat in het geheugen van de receiver om de

zender later gemakkelijk te kunnen oproepen.

1

Druk op TOOLS terwijl een uitzending

ontvangen wordt van de zender die u wilt

opslaan.

Het voorkeurzendernummer knippert.

2

Druk op PRESET +/– om het gewenste

voorkeurzendernummer te selecteren en druk

dan op ENTER.

Het voorkeurzendernummer stopt met knipperen en de

receiver slaat de zender in het geheugen op.

Luisteren naar voorkeurzenders

U moet voorkeurzenders in het geheugen hebben opgeslagen

om naar voorkeurzenders te kunnen luisteren.

Druk op PRESET +/– om de gewenste

voorkeurzender te selecteren.

7

Basisbediening voor afspelen

(vervolg)

Om optimaal te genieten van de vele

functies van het apparaat

Installeer AVNavigator op uw computer en

gebruik de “Interactieve handleiding” en de

“Bedieningsgids”.

Plaats de CD-ROM in uw computer en download

de PDF-handleiding van het menuscherm om

deze te lezen.

Functies

■

Een USB-apparaat afspelen

■

Bluetooth ADAPTER voor draadloos genieten van

muziek

■

Afspelen met de NETWERK-functie

■

De audio-opties instellen

■

De video-opties instellen

■

MULTI-ZONE bediening gebruiken

Veelgestelde vragen

Woordenlijst

Functielijst

 Note

•  Dit apparaat ondersteunt AirPlay. Zie voor verdere

informatie bladzijde 55 van de handleiding en de Apple-

website (http://www.apple.com).

•  TDe software van dit apparaat kan worden bijgewerkt

(bladzijde 90 van de handleiding). Bij een Mac-

besturingssysteem kan de software met Safari worden

bijgewerkt (bladzijde 93 van de handleiding).

Een iPod afspelen

• Na het inschakelen van de stroom duurt het ongeveer één

minuut totdat het opstarten is voltooid.

1

Sluit uw iPod aan.

Er kan een iPod/iPhone/iPad op de receiver worden

aangesloten.

5 V      2.1 A

with USB

2

Druk op iPod USB om de iPod/USB-ingang te

selecteren.

Wanneer u de namen van de mappen en bestanden op het

display ziet, kunt u muziek afspelen van de iPod.

3

Gebruik

/

 om een categorie te selecteren

en druk dan op ENTER om door die categorie

te lopen.

• Als u terug wilt naar het vorige niveau, drukt u op

RETURN

.

4

Gebruik

/

 om door de geselecteerde

categorie, bijvoorbeeld albums, te bladeren.

• Gebruik

/l

 om naar vorige/volgende niveaus te gaan.

5

Blader net zo lang tot u hebt gevonden wat

u wilt afspelen. Druk op



 om het afspelen te

starten.

Luisteren naar internet-

radiozenders

• Na het inschakelen van de stroom duurt het ongeveer één

minuut totdat het opstarten is voltooid.

 Belangrijk

• Wanneer u een breedband internetverbinding wilt

gebruiken, heeft u een overeenkomst met een internet

service provider nodig. Neem voor meer informatie contact

op met uw plaatselijke internet service provider.

• Om naar internet-radiozenders te kunnen luisteren, moet u

breedband-internet hebben met hoge snelheid. Bij gebruik

van een 56 K of ISDN-modem is het vaak niet mogelijk

om een goede kwaliteit van het geluid van de internet-

radiozenders te verkrijgen.

• Toegang tot materiaal (“content”) van derden vereist een

internetverbinding met hoge snelheid en mogelijk ook een

accountregistratie en een betaald abonnement. Diensten

met materiaal van derden kunnen op elk moment zonder

kennisgeving worden gewijzigd, opgeschort, onderbroken

of geannuleerd en Pioneer wijst elke aansprakelijkheid

in verband met dergelijke gebeurtenissen van de hand.

Pioneer maakt geen aanspraken en geeft geen garanties

dat diensten voortdurend zullen worden geleverd of een

bepaalde tijd lang beschikbaar zullen zijn en elke garantie

met een dergelijke strekking, uitdrukkelijk of impliciet,

wordt van de hand gewezen.

1

Druk enkele malen op NET om de INTERNET

RADIO-ingang te selecteren.

Het kan een paar seconden duren voordat de receiver

toegang heeft tot het netwerk.

2

Gebruik

/

 om de internet-radiozender te

selecteren waarnaar u wilt luisteren en druk

dan op ENTER.

USB-kabel die bij de

iPod wordt geleverd

iPod/iPhone/iPad

© 2013PIONEER CORPORATION.

Alle rechten voorbehouden.

2

Español

Conexión y configuración inicial

siguiendo las instrucciones del

“Wiring Navi” en AVNavigator

(Para hacer la configuración inicial es

necesario estar conectado a la red.)

Conexión siguiendo las instrucciones

del “Wiring Navi” en AVNavigator

(Para cuando el receptor no esté conectado

a una red.)

Conexión y configuración inicial

consultando esta Guía de inicio rápido

Para conocer las explicaciones resulta necesario

leer esta guía;

 se explicará en el

“Wiring Navi” y

 en la “Guía de operación”.

 se realizará en el “Wiring Navi”, así que

vaya a

 en esta guía después de

completar el “Wiring Navi”.

Vaya a

en esta guía.

Conexión y configuración inicial

Uso del AVNavigator

AVNavigator para Mac

1

Descargue “AVNavigator 2013.pkg” de

http://www.pioneer.eu.

2

Inicie “AVNavigator 2013.pkg” desde la carpeta

“Downloads”.

3

Siga las instrucciones que aparecen en la pantalla para

hacer la instalación.

4

Inicie “AVNavigator 2013”.

•El archivo está situado en la carpeta “Applications” justo

debajo del disco duro (Macintosh HD).

•El AVNavigator se puede usar con Mac OS X (10.7 ó 10.8).

AVNavigator para iPad

1

Descargue el AVNavigator de la App Store.

2

Inicie el AVNavigator.

AVNavigator para Windows

Inicie el escritorio desde la pantalla de inicio (solo para Windows 8).

1

Cargue el CD-ROM incluido en la unidad CD de su

ordenador.

•Si no se visualiza la pantalla del menú inicial del CD-ROM,

haga doble clic en “MAIN_MENU.exe” en el CD-ROM.

•La pantalla del menú principal del CD-ROM aparece.

•Este CD-ROM se puede usar con Microsoft

®

 Windows

®

XP/Windows Vista

®

/Windows

®

 7/Windows

®

 8.

•El explorador compatible es Microsoft Internet Explorer

®

 8, 9 u 10.

2

Haga clic en “AVNavigator” en el menú “Installing Software”.

3

Siga las instrucciones que aparecen en la pantalla para

hacer la instalación.

4

Haga clic en [AVNavigator 2013.II] del escritorio para

iniciar el AVNavigator.

• AVNavigator y Wiring Navi se inician.

•Dependiendo de la red o de los ajustes de seguridad del

ordenador en el que se va a instalar AVNavigator, las fun-

ciones de AVNavigator puede que no se realicen bien.

Disfrute de la reproducción multicanal fácil con esta unidad en 3 pasos:

Conexiones

→

Configuración inicial

→

Reproducción básica

.

Conveniente con la conexión y la configuración inicial fáciles siguiendo las instrucciones visualizadas en la pantalla instalando AVNavigator.

• La versión del sistema operativo Mac del AVNavigator se puede descargar de http://www.pioneer.eu.

• La versión iPad del AVNavigator se puede descargar de la App Store.

• El CD-ROM provisto incluye la versión Windows del AVNavigator.

De acuerdo con su entorno de reproducción, inicie la conexión eligiendo un método de entre los siguientes.

Guía de

inicio rápido

3

 Conexiones

Conexión de los altavoces

El receptor funcionará con solo dos altavoces estéreo (los delanteros en el diagrama), pero se

recomienda usar un mínimo de cinco, y el juego completo es lo mejor para el sonido envolvente.

Para obtener un sonido envolvente confortable, instale sus altavoces como se indica a

continuación.

Sistema de sonido envolvente de 7.1 canales:

Después de instalar los altavoces, conéctelos como se muestra a continuación.

L

 – Delantero izquierdo

C

 – Central

R

 – Delantero derecho

SL

 – Sonido envolvente izquierdo

SR

 – Sonido envolvente derecho

SBL

 – Sonido envolvente trasero izquierdo

SBR

 – Sonido envolvente trasero derecho

SW

 – Subwoofer

 Nota

• También hay otras formas de conectar al-

tavoces (delantero alto, delantero ancho,

etc.). Para detalles, vea la página 19 del

manual de instrucciones.

Conexión de los cables de altavoces

Asegúrese de conectar el altavoz de la

derecha al terminal derecho (

R

) y el altavoz

de la izquierda al terminal izquierdo (

L

).

Asegúrese también de que los terminales

positivo y negativo (

+/–

) del receptor

concuerden con los de los altavoces.

1

Retuerza juntos los hilos del cable

expuesto.

2

Afloje el terminal e inserte el cable

expuesto.

3

Apriete el terminal.

1

2

3

10 mm

 PRECAUCIÓN

• Antes de extablecer o modificar las

conexiones, desconecte la alimentación

y desenchufe el cable de alimentación de

la toma de corriente.

• Estos terminales de altavoces tienen

CORRIENTE PELIGROSA

. Para impedir

recibir una descarga eléctrica al conectar

o desconectar los cables de los altavoces,

desconecte el cable de la alimentación

antes de tocar cualquier parte sin aislar.

SL

L

R

SR

SBL

SBR

SW

C

Subwoofer

(

SW

)

Delantero

derecho

(

R

)

Sonido envolvente

derecho

(

SR

)

Sonido envolvente

izquierdo

(

SL

)

Delantero

izquierdo

(

L

)

Central

(

C

)

Sonido envolvente trasero

derecho

(

SBR

)

Sonido envolvente trasero

izquierdo

(

SBL

)

 Nota

• Cuando conecte un solo altavoz de sonido envolvente trasero, conéctelo a los terminales

SURROUND BACK L (Single)

.

• Esta unidad soporta altavoces con una impedancia nominal de 4

W

 a 16

W

.

PRE OUT

SUBWOOFER

1

2

(Single)

FRONT

SPEAKERS

FRONT

CENTER

A

A

R

L

SURROUND

R

L

SURROUND BACK

R

L

FRONT HEIGHT / FRONT WIDE /

B

R

L

PRE OUT

SUBWOOFER

1

2

(Single)

FRONT

SPEAKERS

FRONT

CENTER

A

A

R

L

SURROUND

R

L

SURROUND BACK

R

L

FRONT HEIGHT / FRONT WIDE /

B

R

L

LINE LEVEL

INPUT

4

LAN

 (10/100)

WAN

3

2

1

LAN

LAN

(10/100)

Conexión de un televisor y

componentes de reproducción

 Nota

• Consulte el manual del instrucciones del CD-ROM incluido si

quiere conectar un televisor o componente de reproducción

siguiendo otro método que no sea una conexión HDMI.

• Consulte el manual de instrucciones del CD-ROM incluido

para las conexiones de otros aparatos.

 PRECAUCIÓN

• Al manipular el cable de alimentación, sujételo por la parte de

la clavija. No desconecte la clavija tirando del cable y nunca

toque el cable de alimentación con las manos mojadas, ya

que esto puede causar cortocircuitos o descargas eléctricas.

No coloque el equipo, un mueble ni ningún otro objeto

encima del cable de alimentación, y asegúrese de no aplastar

el cable de ningún otro modo. Nunca haga un nudo con el

cable y no lo ate a otros cables. Los cables de alimentación

deben ser tendidos de tal manera que la probabilidad de

que alguien los pise sea mínima. Un cable de alimentación

dañado puede causar fuego y descargas eléctricas. Revise

el cable de alimentación cada cierto tiempo. Si observa que

está dañado, solicite un cable de repuesto en el servicio

técnico Pioneer autorizado más cercano.

Conexiones (continuación)

Conexión de antenas

ANTENNA

AM LOOP

FM UNBAL 75

ANTENNA

AM LOOP

FM UNBAL 75

1

4

5

2

3

a

b

c

Conexión a la red mediante la

interfaz LAN

Televisor compatible con

HDMI/DVI

Reproductor de discos

Blu-ray compatible con

HDMI/DVI

• Si el televisor no soporta la función de canal de retorno de

audio HDMI, la conexión del cable digital óptico (

A

) será

necesaria para escuchar el sonido del televisor a través del

receptor.

• Si el televisor soporta la función de canal de retorno de audio

HDMI, el sonido del televisor se introducirá en el receptor a

través del terminal HDMI, así que no será necesario conectar

un cable digital óptico (

A

). En este caso, ponga

ARC

 de

HDMI

Setup

 en

ON

l

“Configuración de

HDMI

”

• Consulte el manual de instrucciones del televisor para hacer

las conexiones y la configuración del mismo.l

Antena alámbri-

ca de FM

Cable LAN (vendido por separado)

Internet

Modem

Enrutador

Ordenador

PRECAUCIÓN PARA LA VENTILACIÓN

Cuando instale este aparato, asegúrese de dejar

espacio en torno al mismo para la ventilación con el fin

de mejorar la disipación de calor (por lo menos 20 cm

encima, 10 cm detrás, y 20 cm en cada lado).

ADVERTENCIA

Las ranuras y aberturas de la caja del aparato sirven

para su ventilación para poder asegurar un

funcionamiento fiable del aparato y para protegerlo

contra sobrecalentamiento. Para evitar el peligro de

incendio, las aberturas nunca deberán taparse ni

cubrirse con nada (como por ejemplo, periódicos,

manteles, cortinas) ni ponerse en funcionamiento el

aparato sobre una alfombra gruesas o una cama.

D3-4-2-1-7b*_A1_Es

HDMI

LAN

(10/100)

OUT 1

(CONTROL)

OUT 2

(HD ZONE)

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

   0.6 A MAX)

OPTICAL

COAXIAL

ASSIGNABLE

SELECTABLE

ASSIGNABLE

1

-

7

IN

1

(DVD)

BD IN

IN

2

(SAT/CBL)

IN

3

(DVR/BDR)

IN

4

IN

6

IN

7

IN

1

(TV)

IN

2

(DVR/BDR)

IN

1

(DVD)

IN

2

(SAT/CBL)

ASSIGNABLE

LAN

 (10/100)

OUT 1

(CONTROL)

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

   0.6 A MAX)

OPTICAL

COAXIAL

            NABLE

BD IN

IN

2

(SAT/CBL)

IN

3

(DVR/BDR)

IN

4

IN

6

IN

7

IN

1

(TV)

IN

2

(DVR/BDR)

IN

2

(SAT/CBL)

ASSIGNABLE

DIGITAL OUT

OPTICAL

HDMI IN

HDMI OUT

A

Antena de cuadro

de AM

5

 Configuración inicial

Antes de comenzar

1

Ponga las pilas en el mando a distancia.

Las pilas suministradas con la unidad son para verificar las

operaciones iniciales; puede que no duren mucho tiempo.

Recomendamos usar pilas alcalinas de duración más larga.

2

Encienda el receptor y el televisor.

RCU SETUP

SOURCE

STANDBY/ON

BDR

BD

DVD

DVR

HDMI

ALL ZONE STBY

DISCRETE ON

3

Cambie la entrada del televisor para conectarlo

al receptor.

4

Apague el subwoofer y suba el volumen.

 ADVERTENCIA

• No utilice ni guarde las pilas a la luz solar directa ni en

otros lugares de mucho calor como, por ejemplo, dentro de

un automóvil o cerca de una calefacción. Esto puede ser la

causa de que las pilas tengan pérdidas, se sobrecalienten,

revienten o se incendien. También se puede reducir la

duración o el rendimiento de las pilas.

 PRECAUCIÓN

• Cuando inserte las pilas, asegúrese de no dañar los resortes

de los terminales (–) de las mismas. Esto puede causar fugas

o recalentamiento en las pilas.

• Cuando tiene que desembarazarte de las baterías usadas, por

favor se adapte a los reglamentos gubernamentales o a las

disposiciones en materia ambiental en vigor en su país/área.

Configuración automática para sonido envolvente (MCACC)

La configuración de calibración acústica automática de

múltiples canales (MCACC) usa el micrófono de configuración

suministrado para medir y analizar el tono de prueba que

sale por los altavoces. Esta configuración permite hacer

mediciones y ajustes automáticos de alta precisión; al utilizarla

se creará un entorno de audición óptimo para el usuario.

 Importante

• Mida en un entorno silencioso.

• Si tiene un trípode, utilícelo para situar el micrófono de

modo tal que quede a nivel del oído en la posición de

audición normal. En caso contrario, sitúe el micrófono a

nivel del oído utilizando una mesa o silla.

• Si hay obstáculos entre los altavoces y la posición de

audición (micrófono) puede que no sea posible tomar

medidas precisas.

• Cuando mida, apártese de la posición de audición y opere

utilizando el mando a distancia desde el lado externo de

todos los altavoces.

1

Conecte el micrófono de configuración

suministrado.

MCACC

SETUP MIC

La pantalla

Full Auto MCACC

 aparece en su televisor.

Speaker System

: Normal(SB/FH)

1a.Full Auto MCACC

A/V RECEIVER

Exit

Return



START

EQ Type

:  SYMMETRY

MCACC

: M1.MEMORY 1

THX Speaker

:

NO

2

Pulse

RECEIVER

 en el mando a distancia y luego

pulse el botón ENTER.

• La medición automática empezará.

• La medición tardará entre 3 y 12 minutos

aproximadamente.

3

Siga las instrucciones que aparecen en la

pantalla.

• El ajuste automático se completa cuando aparece la

pantalla Home Menu.

1. Advanced MCACC

2. MCACC Data Check

3. Data Management

4. System Setup

5. Network Information

6. Operation Mode Setup

Exit

Return

HOME MENU

A/V RECEIVER

• Si se visualiza

Reverse Phase

, las conexiones de los

cables de los altavoces (+ y –) pueden estar invertidas.

Compruebe las conexiones de altavoz.

Aunque las conexiones sean correctas, puede que se

visualice

Reverse Phase

, dependiendo de los altavoces y

del entorno. Sin embargo, esto no afecta a las mediciones,

así que seleccione

Go Next

.

• Si se visualiza

ERR

, verifique que el altavoz esté conectado

correctamente.

Ej.) Verifique que el altavoz de sonido envolvente no haya

sido conectado por error al terminal del altavoz de sonido

envolvente trasero.

4

Asegúrese de que el micrófono de

configuración esté desconectado.

Trípode

Micrófono

6

 Reproducción básica

Reproducción multicanal

RECEIVER

D.ACCESS

CH LEVEL

DIMMER

SLEEP

SIGNAL SEL

SPEAKERS

MPX

PRESET

TUNE

BAND

PTY

iPod CTRL

HOME

MENU

CH

TV  CONTROL

INPUT

INPUT  SELECT

iPod

USB

CBL

STATUS

SAT

TUNER

ZONE 2

ZONE 3

HD ZONE

ADPT

CD

TV

RCU SETUP

SOURCE

STANDBY/ON

BDR

BD

DVD

DVR

NET

HDMI

RECEIVER

MUTE

VOLUME

VOL

TOP MENU

VIDEO

PARAMETER

AUDIO

PARAMETER

ENTER

RETURN

CLASS

ENTER

 / CLR

CH

CH

5

4

6

8

0

7

9

FEATURES

TOOLS

MENU

ALL ZONE STBY

DISCRETE ON

+Favorite

Z2

Z3

HDZ

P.CTRL+

PHASE

HDMI OUT

MCACC

AUTO/ALC/

    DIRECT

AUTO

S.RTRV

STANDARD ADV SURR

ECO

PQLS

OPTION

AUDIO

DISP

MHL

2

1

3

2

4

6

3

1

Encienda el componente de reproducción.

Ej.) Encienda el reproductor de discos Blu-ray conectado

al terminal

HDMI BD IN

.

2

Cambie la entrada del receptor.

Ej.) Pulse

BD

 para seleccionar la entrada

BD

.

3

Pulse

RECEIVER

 para establecer el modo de

operación del receptor.

4

Pulse AUTO/ALC/DIRECT para seleccionar

’AUTO SURROUND’.

Para la reproducción multicanal con una entrada de audio

de 2 canales (TV, música, etc.), pulse el botón

STANDARD

o

ADV SURR

 para seleccionar su modo de audición

preferido.

5

Inicie la reproducción del componente de

reproducción.

Ej.) Inicie la reproducción del reproductor de discos Blu-

ray.

6

Use VOLUME +/– para ajustar el nivel del

volumen.

El sonido se puede apagar pulsando el botón

MUTE

.

 Nota

• Cambie a uno de los aparatos subrayados para usar el

mando a distancia y controlar ese aparato. Para operar

el receptor, pulse primero

RECEIVER

 y luego pulse el botón

apropiado para operarlo.

• El mando a distancia del receptor se puede utilizar para

operar no sólo el receptor, sino también una variedad de

otros aparatos, incluyendo un iPod/USB, un reproductor

de discos Blu-ray, un televisor, etc.

Ej.) Reproducción de un reproductor de discos Blu-ray

BD



Recepción de radio

1

Pulse TUNER para seleccionar el sintonizador.

Si es necesario, pulse

BAND

 para cambiar la banda (FM o

AM).

2

Pulse TUNER +/– para sintonizar una emisora.

• Pulse y mantenga pulsado

TUNE+/–

 durante más o menos

un segundo. El receptor empezará a buscar la siguiente

emisora.

• Si está escuchando una emisora de FM pero la recepción

es débil, pulse

MPX

 para seleccionar FM MONO y ponga

el receptor en el modo de recepción mono.

Presintonización de emisoras

Si escucha una emisora de radio en particular a menudo,

puede ser conveniente almacenar la frecuencia de la emisora

en el receptor para luego recuperarla fácilmente cada vez que

desee escuchar dicha emisora.

1

Pulse TOOLS mientras recibe una señal de una

emisora que quiera presintonizar.

El número de presintonización está parpadeando.

2

Pulse PRESET+/– para seleccionar la emisora

que desea y luego pulse ENTER.

El número de presintonización deja de parpadear y el

receptor almacena la emisora.

Cómo sintonizar emisoras memorizadas

Para poder utilizar esta función, primero deberá presintonizar

alguna emisoras.

Pulse PRESET+/– para seleccionar la emisora

que desea sintonizar.

7

Reproducción básica (continuación)

Para disfrutar al máximo de las

muchas funciones de la unidad

Instale el AVNavigator en su ordenador y use el

“Manual interactivo” y la “Guía de operaciones”.

Cargue el CD-ROM en su ordenador y descargue

el manual PDF desde la pantalla de menú para

leerlo.

Funciones

#

Reproducción de un aparato USB

#

ADAPTADOR Bluetooth para disfrutar de música

inalámbrica

#

Reproducción con la característica NETWORK

#

Ajuste de las opciones de audio

#

Ajuste de las opciones de vídeo

#

Uso de los controles MULTI-ZONE

Preguntas más frecuentes

Glosario

Índice de características

 Nota

• Esta unidad es compatible con AirPlay. Para detalles,

consulte la página 55 del manual de instrucciones y visite

el sitio Web de Apple (http://www.apple.com).

• El software de esta unidad se puede actualizar (página 91 del

manual de instrucciones). Con Mac OS, se puede actualizar

usando Safari (página 93 del manual de instrucciones).

Reproducción de un iPod

• Es necesario esperar aproximadamente un minuto desde

que se conecta la alimentación hasta que finaliza el inicio.

1

Conecte su iPod.

Al receptor se puede conectar un iPod/iPhone/iPad.

5 V      2.1 A

with USB

2

Pulse iPod USB para seleccionar la entrada

iPod/USB.

Cuando la pantalla muestra los nombres de carpetas y

archivos, usted puede empezar a reproducir música del iPod.

3

Utilice

/

 para seleccionar una categoría y,

a continuación, pulse ENTER para buscar esa

categoría.

• Para volver al nivel anterior en cualquier momento, pulse

RETURN

.

4

Utilice

/

 para examinar la categoría

seleccionada (p. ej., álbumes).

• Utilice

/l

 para desplazarse al nivel anterior/posterior.

5

Siga buscando hasta que encuentre lo que

quiere reproducir. A continuación, pulse



para iniciar la reproducción.

Recepción de emisoras de radio de

Internet

• Es necesario esperar aproximadamente un minuto desde

que se conecta la alimentación hasta que finaliza el inicio.

 Importante

• Cuando use una conexión de Internet de banda ancha

necesitará firmar un contrato con un proveedor de

servicios de Internet. Para conocer más detalles, contacte

al proveedor de servicios de Internet más cercano.

• Para escuchar emisoras de radio de Internet tendrá que

tener acceso a Internet de banda ancha de alta velocidad.

Con un modem de 56 K o ISDN tal vez no pueda disfrutar

de todos los beneficios de la radio de Internet.

• El acceso al contenido provisto por terceros requiere

una conexión a Internet de alta velocidad, y también

puede que tenga que registrarse una cuenta y pagar una

subscripción. Los servicios de contenido de terceros

pueden ser cambiados, suspendidos, interrumpidos o

finalizados en cualquier momento y sin previo aviso, y

Pioneer no admite ninguna responsabilidad en tales

casos. Pioneer no representa ni garantiza que los

servicios de contenido continúen siendo provistos o estén

disponibles durante un periodo de tiempo particular, y

tampoco admite responsabilidad alguna, bien sea ésta

expresa o implícita.

1

Pulse repetidamente NET para seleccionar la

entrada INTERNET RADIO.

Este receptor puede tardar varios segundos en tener

acceso a la red.

2

Use

/

 para seleccionar la emisora de radio

de Internet que va a reproducir y luego pulse

ENTER.

iPod/iPhone/iPad

© 2013 PIONEER CORPORATION.

Todos los derechos reservados.

Cable USB

incluido con el iPod

2

Русский

Подключение и первоначальная

настройка следуя инструкциям в

«Wiring Navi» в AVNavigator

(Для первоначальной настройки требуется

подключение к сети.)

Подключите следуя инструкциям в

«Wiring Navi» в AVNavigator

(В случае, если ресивер не будет

подключаться к сети.)

Подключение и первоначальная

настройка в соответствии с

данным Кратким руководством

пользователя

Есле нет необходимости в изучении данного

руководства для инструкций;

 будет

описан в «Wiring Navi» и

 в «Operation Guide».

 будет проводиться в «Wiring Navi»,

поэтому перейдите на

 в данном

руководстве после завершения «Wiring Navi».

Перейдите на

в данном руководстве.

Подключение и первоначальная настройка

Многоканальное воспроизведение на данном аппарате можно легко запустить в 3 шага:

Подключение

→

Первоначальная настройка

→

Основные операции воспроизведения

.

Установив AVNavigator, можно облегчить подключение и первоначальную настройку, которые могут выполняться следуя

инструкциям, отображаемым на экране.

•  Версию AVNavigator для Mac OS можно загрузить с http://www.pioneer.eu.

•  Версию AVNavigator для iPad можно загрузить с App Store.

•  На поставляемом CD-ROM содержится версия AVNavigator для Windows.

Начните подключение, выбрав один из следующих способов в соответствии с вашей средой воспроизведения.

Краткое

руководство

пользователя

Использование AVNavigator

AVNavigator для Mac

1

Загрузите «AVNavigator 2013.pkg» с

http://www.pioneer.eu.

2

Запустите «AVNavigator 2013.pkg» с папки

«Downloads».

3

Для установки следуйте инструкциям на экране.

4

Запустите «AVNavigator 2013».

•

Файл расположен в папке «Applications» прямо под

жестким диском (Macintosh HD).

•

AVNavigator можно использовать с Mac OS X (10.7 или

10.8).

AVNavigator для iPad

1

Загрузите AVNavigator с App Store.

2

Запустите AVNavigator.

AVNavigator для Windows

На начальном экране запустите Рабочий стол (только для

Windows 8).

1

Загрузите поставляемый CD-ROM в CD дисковод

компьютера.

•

Если не отображается экран главного меню CD-ROM,

дважды щелкните по «MAIN_MENU.exe» на CD-ROM.

•

Отображается экран главного меню CD-ROM.

•

Данный CD-ROM может использоваться с Microsoft

®

Windows

®

 XP/Windows Vista

®

/Windows

®

7/Windows

®

8.

•

Поддерживается браузер Microsoft Internet Explorer

®

 8, 9 или 10.

2

Щелкните по «AVNavigator» в меню «Installing

Software».

3

Для установки следуйте инструкциям на экране.

4

Щелкните по [AVNavigator 2013.II] на рабочем столе и

запустите AVNavigator.

•

Запускается AVNavigator и загружается Wiring Navi.

•

В зависимости от сети или настроек системы

безопасности на компьютере, на котором установлен

AVNavigator, функции AVNavigator могут не срабатывать

соответствующим образом.

3

 Подключение

Подключение громкоговорителей

Ресивер будет срабатывать только с двумя стереофоническими громкоговорителями (на рисунке

передние громкоговорители), но рекомендуется как минимум использовать пять громкоговорителей,

так как для объемного звучания будет наилучшим иметь полноценную установку.

Для получения достаточного объемного звучания установите громкоговорители как показано ниже.

7.1-канальная система объеного звучания:

После установки громкоговорителей подключите их как показано ниже.

L

 – Передний левый громкоговоритель

C

 – Центральный громкоговоритель

R

 – Передний правый громкоговоритель

SL

 – Левый громкоговоритель объемного

звучания

SR

 – Правый громкоговоритель объемного

звучания

SBL

 – Задний левый громкоговоритель объемного

звучания

SBR

 – Задний правый громкоговоритель

объемного звучания

SW

 – Низкочастотный громкоговоритель

 Note

•

Существуют также другие схемы

подключения громкоговорителей (передние

верхние, передние боковые, др.). Подробнее,

смотрите стр. 19 в нструкциях по

эксплуатации.

Подключение кабелей

громкоговорителей

Будьте внимательны и подключите правый

громкоговоритель к правому (

R

) терминалу и

левый громкоговоритель к левому (

L

) терминалу.

Также убедитесь в том, что положительный и

отрицательный (

+/–

) терминалы на ресивере

совпадают с терминалами на громкоговорителях.

1

Скрутите оголенные жилы провода.

2

Освободите терминал и вставьте

оголенный провод.

3

Закрутите терминал.

1

2

3

10 mm

 ПРЕДУПРЕЖДЕНИЕ

•

Перед выполнением или изменением

подключений, отключите

питание и

отсоедините кабель питания от розетки

переменного тока.

•

Данные терминалы громкоговорителей

содержат

ОПАСНОЕ ДЛЯ

ЖИЗНИ

напряжение. Во

избежание риска электрошока при

подключении или отсоединении

кабелей громкоговорителей,

перед прикосновением к любым

неизолированным частям, отсоедините

кабель питания.

SL

L

R

SR

SBL

SBR

SW

C

Низкочастотный

громкоговоритель 1

(

SW

)

Передний правый

громкоговоритель

(

R

)

Правый

громкоговоритель

объемного звучания

(

SR

)

Левый

громкоговоритель

объемного звучания

(

SL

)

Передний левый

громкоговоритель

(

L

)

Центральный

громкоговоритель

(

C

)

Задний правый

громкоговоритель

объемного звучания

(

SBR

)

Задний левый

громкоговоритель

объемного звучания

(

SBL

)

 Примечание

•

При подключении только одного заднего громкоговорителя объемного звучания, подключите его

к терминалам

SURROUND BACK L (Single)

.

•

Данный аппарат поддерживает громкоговорители с номинальным сопротивлением от 4

W

 до

16

W

.

PRE OUT

SUBWOOFER

1

2

(Single)

FRONT

SPEAKERS

FRONT

CENTER

A

A

R

L

SURROUND

R

L

SURROUND BACK

R

L

FRONT HEIGHT / FRONT WIDE /

B

R

L

PRE OUT

SUBWOOFER

1

2

(Single)

FRONT

SPEAKERS

FRONT

CENTER

A

A

R

L

SURROUND

R

L

SURROUND BACK

R

L

FRONT HEIGHT / FRONT WIDE /

B

R

L

LINE LEVEL

INPUT

4

Подключение антенн

ANTENNA

AM LOOP

FM UNBAL 75

ANTENNA

AM LOOP

FM UNBAL 75

1

4

5

2

3

a

b

c

Подключение к сети через

интерфейс LAN

LAN

 (10/100)

WAN

3

2

1

LAN

LAN

(10/100)

Подключение телевизора и

компонентов воспроизведения

 Примечание

•

Если нужно подключить телевизор или компонент

воспроизведения другим образом, а не через подключение

HDMI, то смотрите инструкции по эксплуатации на

поставляемом CD-ROM.

•

Для подключения других устройств смотрите инструкции

по эксплуатации на поставляемом CD-ROM.

 ПРЕДУПРЕЖДЕНИЕ

•

Держите кабель питания за вилку. Вынимая вилку из

розетки, никогда не тяните за сам кабель, никогда не

дотрагивайтесь до кабеля питания влажными руками,

так как это может стать причиной короткого замыкания и

поражения электрическим током. Не допускайте установки

на кабель питания самого аппарата, предметов мебели

или других предметов и его защемления любыми другими

способами. Не допускайте образования на кабеле узлов

или его спутывания с другими кабелями. Кабели питания

следует прокладывать в таких местах, где возможность

наступить на них будет маловероятной. Поврежденный

кабель питания может стать причиной возгорания

или поражения электрическим током. Периодически

проверяйте кабель питания. Если обнаружится его

повреждение, обратитесь в ближайший сервисный центр,

уполномоченный компанией Pioneer, по поводу его замены.

Подключение (продолжение)

ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ

При установке устройства обеспечьте достаточное

пространство для вентиляции во избежание

повышения температуры внутри устройства (не

менее 20 см сверху, 10 см сзади и по 20 см слева и

справа).

ПРЕДУПРЕЖДЕНИЕ

В корпусе устройства имеются щели и отверстия

для вентиляции, обеспечивающие надежную

работу изделия и защищающие его от перегрева.

Во избежание пожара эти отверстия ни в коем

случае не следует закрывать или заслонять

другими предметами (газетами, скатертями и

шторами) или устанавливать оборудование на

толстом ковре или постели.

D3-4-2-1-7b*_A1_Ru

Телевизор, совместимый с

HDMI/DVI

Совместимый с HDMI/

DVI проигрыватель

Blu-ray Disc

•

Если телевизор не поддерживает функцию Канала возврата

аудиосигнала на HDMI, требуется выполнить подключение

через оптический цифровой кабель (

A

), чтобы можно было

прослушивать звучание телевизора через ресивер.

•

Если телевизор поддерживает функцию Канала возврата

аудиосигнала на HDMI, звучание телевизора поступает на

ресивер через терминал HDMI, поэтому нет необходимости

подключать

оптический цифровой кабель (

A

)

. В таком случае

установите

ARC

 в

HDMI Setup

 на

ON



l

«

HDMI Setup

»

•

Указания по подключению и настройке телевизора,

пожалуйста, смотрите в руководстве по эксплуатации к

телевизору.

Проволочная

антенна FM

Рамочная антенна АМ

Кабель LAN (продается отдельно)

Интернет

Модем

Маршрутизатор

Компьютер

HDMI

LAN

(10/100)

OUT 1

(CONTROL)

OUT 2

(HD ZONE)

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

   0.6 A MAX)

OPTICAL

COAXIAL

ASSIGNABLE

SELECTABLE

ASSIGNABLE

1

-

7

IN

1

(DVD)

BD IN

IN

2

(SAT/CBL)

IN

3

(DVR/BDR)

IN

4

IN

6

IN

7

IN

1

(TV)

IN

2

(DVR/BDR)

IN

1

(DVD)

IN

2

(SAT/CBL)

ASSIGNABLE

LAN

 (10/100)

OUT 1

(CONTROL)

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

   0.6 A MAX)

OPTICAL

COAXIAL

            NABLE

BD IN

IN

2

(SAT/CBL)

IN

3

(DVR/BDR)

IN

4

IN

6

IN

7

IN

1

(TV)

IN

2

(DVR/BDR)

IN

2

(SAT/CBL)

ASSIGNABLE

DIGITAL OUT

OPTICAL

HDMI IN

HDMI OUT

A
