Pioneer S-CN301-LR: Specifications

5

En

E

ng

lis

h

Specifications

Enclosure. . . . . . . . . . . . . . . . . . . . . . . . . . . .  Bass-reflex bookshelf type

Configuration  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-way

Woofer  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 cm (3

15

/

16

 in.) cone

Tweeter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.0 cm (

3

/

4

 in.) dome

Impedance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6

Ω

Frequency response . . . . . . . . . . . . . . . . . . . . . . . . . . . .  45 Hz to 40 kHz

Sensitivity. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81 dB

Maximum power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W

Crossover frequency . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Exterior dimensions  . . . . . . .  135 (W) mm x 230 (H) mm x 220 (D) mm

5

5

/

16

 (W) in. x 9

1

/

16

 (H) in. x 8

11

/

16

(D) in.

Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2.9 kg (6 lbs 6 oz.)

Supplied accessories

Speaker cable (2.5 m (8.2 ft.))  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Non-skid pads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2 set

Safety support fixture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Screws for safety support fixture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Warranty card

Operating instructions (this document)

• The S-CN301-LR is shipped with two speaker systems

included.

• Specifications and design are subject to possible modification

without notice, due to improvements.

© 2012 PIONEER CORPORATION.

All rights reserved.

The Safety of Your Ears is in Your Hands

Get the most out of your equipment by playing it at a

safe level – a level that lets the sound come through

clearly without annoying blaring or distortion and, most

importantly, without affecting your sensitive hearing.

Sound can be deceiving. Over time, your hearing

“comfort level” adapts to higher volumes of sound, so

what sounds “normal” can actually be loud and

harmful to your hearing. Guard against this by setting

your equipment at a safe level BEFORE your hearing

adapts.

ESTABLISH A SAFE LEVEL:

•

Set your volume control at a low setting.

•

Slowly increase the sound until you can hear it

comfortably and clearly, without distortion.

•

Once you have established a comfortable sound

level, set the dial and leave it there.

BE SURE TO OBSERVE THE FOLLOWING

GUIDELINES:

•

Do not turn up the volume so high that you can’t

hear what’s around you.

•

Use caution or temporarily discontinue use in

potentially hazardous situations.

•

Do not use headphones while operating a motorized

vehicle; the use of headphones may create a traffic

hazard and is illegal in many areas.

S001a_A1_En

For U.S. model

S-CN301-LR.book  5 ページ  ２０１２年２月１０日　金曜日　午後４時３７分

2

Fr

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de

collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Les habitants des états membres de l’UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux

centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser

de vos appareils.

Vous garantirez ainsi que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon

les impacts néfastes possibles sur l’environnement et la santé humaine.

K058b_A1_Fr

Nous vous remercions d’avoir acheté ce produit Pioneer.

Veuillez lire attentivement ce mode d’emploi de manière à pouvoir utiliser votre modèle correctement. Après avoir lu ces explications,

conservez-les en lieu sûr pour éventuellement les consulter plus tard.

Avant de commencer

• L’impédance nominale de ces enceintes acoustiques est de

6

Ω

. Raccordez ces enceintes à un amplificateur dont

l’impédance de charge est de 6

Ω

(un modèle pour lequel

“6

Ω

” est indiqué sur les bornes de sortie de haut-parleurs).

Pour éviter d’endommager les enceintes par une surcharge à

l’entrée, observez les précautions suivantes :

• Ne fournissez pas aux enceintes acoustiques une

alimentation électrique dépassant l’entrée maximale

autorisée.

• Si vous utilisez un égaliseur graphique pour accentuer les

sons dans la plage des hautes fréquences, n’élevez pas trop le

volume de l’amplificateur.

• N’essayez pas de pousser un amplificateur de faible

puissance à produire un volume sonore élevé, car la distorsion

harmonique de l’amplificateur en serait accentuée et vous

pourriez endommager les haut-parleurs.

Précautions : Installation

• Mettez votre système audiovisuel hors tension et débranchez-

le, puis consultez le mode d’emploi avant de brancher des

composants. Prenez soin d’utiliser correctement les cordons

de raccordement.

• N’installez pas les enceintes dans un endroit exposé en plein

soleil ou à proximité d’appareils de chauffage. Une telle

exposition pourrait provoquer une contraction du bois et de la

finition, ce qui causerait une déformation du coffret, sa

décoloration ou des dégâts aux haut-parleurs.

Les situations considérées comme désagréables pour les

humains sont dommageables également pour les

enceintes. Assurer un environnement agréable pour les

enceintes leur permettra de déployer leurs meilleures

performances. Veillez à maintenir l’environnement

d’utilisation suivant :

Température :

    15 ºC à 25 ºC

Humidité relative : 35 % à 65 % (hiver),

    40 % à 70 % (été)

•  Si vous utilisez un climatiseur ou un poêle pour rafraîchir ou

chauffer rapidement la pièce, veillez à éviter un

dessèchement excessif de l’air.

•  Evitez de placer les enceintes à un endroit proche d’une

fenêtre, car l’air extérieur peut provoquer une condensation

d’humidité à l’intérieur de celles-ci.

Précautions : Utilisation

• N’utilisez pas les enceintes pour produire des sons distordus

pendant une longue période. Cela pourrait provoquer un

incendie.

• Ne montez pas et ne vous asseyez pas sur les enceintes et ne

laissez pas des enfants jouer sur celles-ci.

• Ne posez pas d’objets lourds ou volumineux sur le dessus des

enceintes.

• L’enceinte incorpore un coupe-circuit à auto-rétablissement

afin de la protéger contre des surcharges de signaux. Si

l’enceinte est mise en sourdine par suite d’une entrée

excessive de signaux, réduisez le volume de l’amplificateur et

attendez quelques secondes. Le coupe-circuit agira

automatiquement et il alimentera à nouveau l’enceinte.

Nettoyage du coffret de l’enceinte

Normalement, il suffira de frotter le coffret de ces enceintes avec

un linge sec pour maintenir leur propreté. Au besoin, trempez un

linge dans un détergent neutre allongé de cinq à six fois son

volume d’eau et essorez bien le linge avant de l’utiliser pour frotter

le coffret. N’utilisez pas de cire ou de détergent pour mobilier.

N’employez jamais de diluant, benzine, insecticide en atomiseur

ou autre produit chimique sur les coffrets ou à proximité, car cela

endommagerait leurs surfaces.

S-CN301-LR_Fr.book  2 ページ  ２０１２年２月１０日　金曜日　午前１１時３９分

3

Fr

Fra

n

çai

s

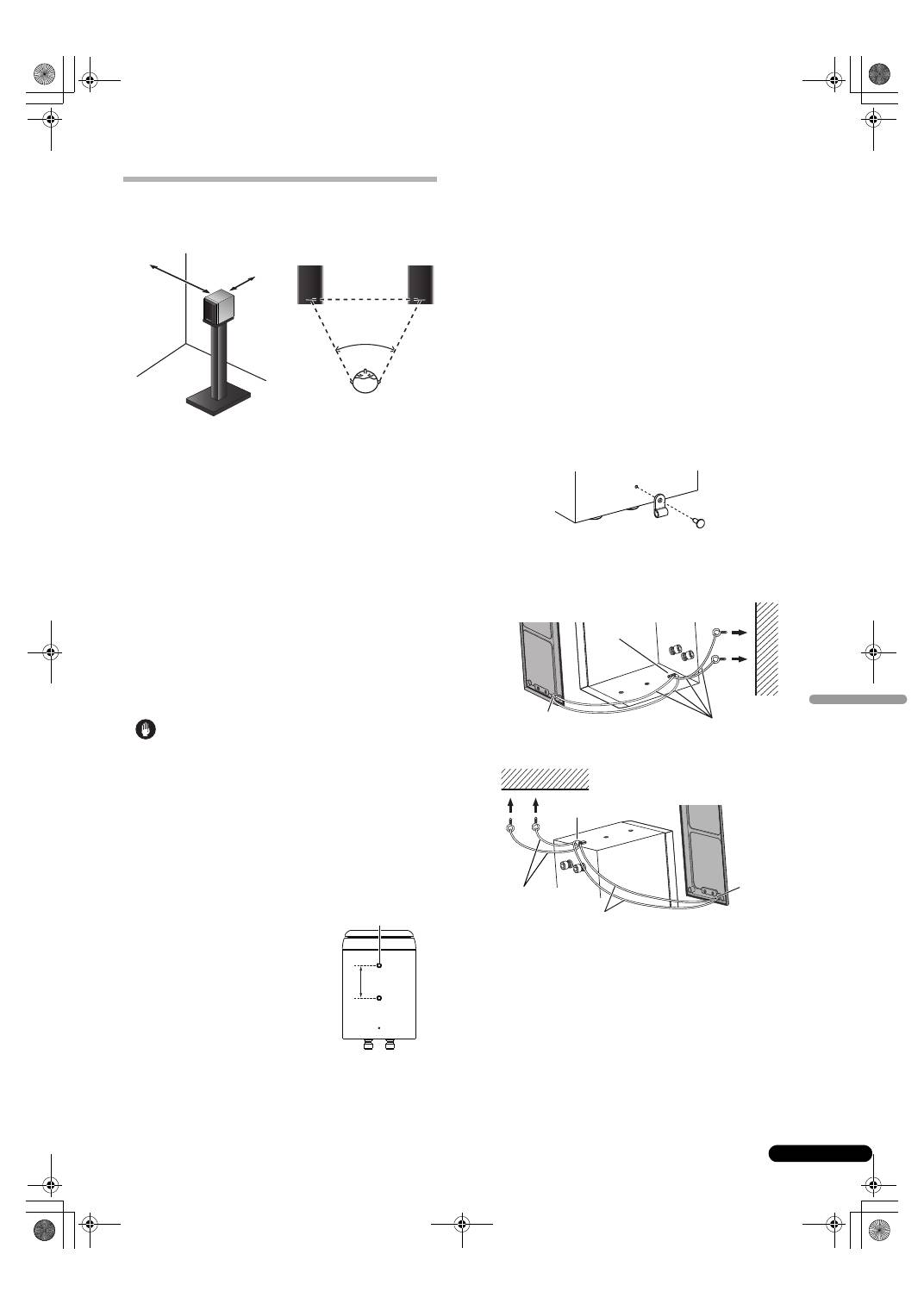

Méthode d’installation

Choix d’un emplacement pour les enceintes

acoustiques

• Les sons reproduits par les enceintes acoustiques sont

facilement affectés de manière subtile par les conditions du

local d’écoute.

• Pour obtenir un son optimal, choisissez un plancher solide

pour disposer les enceintes et positionnez-les comme illustré

ci-dessus. Les basses peuvent être ajustées en rapprochant

ou écartant les enceintes par rapport à la paroi arrière. Afin

d’obtenir un son équilibré, ajustez les enceintes de sorte

qu’elles soient équidistantes de leur paroi respective.

• Pour obtenir de bons sons stéréo, placez les enceintes gauche

et droite à distance égale de la position d’écoute. Utilisez des

cordons d’enceinte de même longueur pour chaque enceinte.

• Si la pièce à tendance à réverbérer les sons, nous conseillons

de suspendre des tentures aux murs et/ou de placer un tapis

sur le plancher afin d’amortir les sons. Pour obtenir les

meilleurs résultats possibles, couvrez complètement les

murs.

• Ne placez pas l’enceinte sur une surface instable. En tombant,

elle pourrait entraîner des blessures et être endommagée.

• Ces enceintes sont du type bibliothèque et elles déploieront

donc leurs meilleures performances lorsqu’elles seront

placées sur une surface solide et plate, séparée du plancher.

Le fait de placer les enceintes directement sur le plancher

provoquera un son ronflant et mal défini. Idéalement parlant,

les tweeters devraient être environ au niveau des oreilles

lorsque vous êtes assis à la position d’écoute.

• Cet appareil a deux trous de vis sur

le panneau inférieur. Ces trous sont

destinés à la fixation d’une applique

d’enceinte ou d’un support

d’enceinte. Des appliques

d’enceinte sont disponibles dans le

commerce et elles sont utilisables

pour fixer les enceintes sur une

paroi ou au plafond. Le schéma ci-

dessous montre l’espacement et la

taille des trous. Lors de la sélection

d’une applique d’enceinte, assurez-

vous qu’elle peut supporter au

moins 2,9 kg. Veuillez aussi lire les instructions fournies avec

l’applique. Des enceintes qui ne sont pas montées

correctement représentent un danger.

Fixation de la ferrure de support antichute

• Assurez-vous que la paroi sur laquelle vous voulez fixer les

enceintes est assez solide pour les soutenir.

• Passez un cordon solide, disponible dans le commerce, par la

ferrure de support antichute afin de fixer solidement

l’enceinte à la paroi. Assurez-vous que la paroi à laquelle vous

fixez l’enceinte est suffisamment solide pour soutenir le poids

de l’enceinte. Après la fixation de l’enceinte, assurez-vous

qu’elle ne risque pas de se renverser.

• Ne fixez pas la ferrure de support antichute directement sur la

paroi. Elle doit être utilisée uniquement en combinaison avec

un cordon solide pour éviter la chute de l’enceinte.

• N’installez pas les enceintes en hauteur, au plafond ou sur

une paroi. La grille est conçue pour être détachée et, comme

telle, elle peut tomber et provoquer des dégâts ou des

blessures si elle est installée en hauteur.

• Au moyen des vis fournies comme accessoires, fixez les

ferrures de support antichute sur les orifices dans le bas des

enceintes.

Exemples de fixation d’enceinte avec les ferrures de

support antichute

Fixation sur une paroi

Fixation au plafond

• Desserrez d’abord la vis à l’arrière  de la grille, puis enroulez

plusieurs fois le cordon solide autour de la vis et resserrez la

vis.

• Passez deux cordons solides par la ferrure de support

antichute et immobilisez l’enceinte sur la paroi ou au plafond

comme illustré ci-dessus.

• Si vous montez les enceintes sur une paroi ou un plafond,

assurez-vous d’abord que la surface de montage peut

supporter au moins 2,9 kg. Si vous n’êtes pas sûr de la charge

supportée, veuillez demander conseil à un professionnel.

• Si vous installez l’enceinte au plafond, elle fera face vers le

bas. Orientez l’enceinte de sorte que le logo Pioneer sur le

treillis de la grille soit lisible normalement.

• Après l’installation, assurez-vous que les enceintes sont

solidement fixées.

50 cm

depuis la paroi

latérale

20 cm

depuis la

paroi

arrière

50° à 60°

Attention

Utilisez des vis M5.

Profondeur de trou de vis :

9 mm

60 mm

Grille

Vue arrière de l’enceinte

Ferrure de support

antichute

Vis

Cordons solides

Vue arrière de l’enceinte

Grille

Vis

Ferrure de support antichute

Cordons solides

Cordons solides

S-CN301-LR_Fr.book  3 ページ  ２０１２年２月１０日　金曜日　午前１１時３９分

4

Fr

• Pioneer n’assume aucune responsabilité en cas d’accidents

ou de dégâts résultant d’une installation inappropriée, d’une

erreur d’utilisation, d’une altération du produit ou de

catastrophes naturelles.

Mise en place des coussinets antidérapants

L’utilisation des coussinets antidérapants est recommandée en

fonction de l’emplacement de l’installation. Collez les coussinets

aux quatre coins de la face de l’enceinte, destinée à être en

contact avec le sol. Notez qu’en fonction de l’emplacement, il se

peut que les coussinets n’offrent pas une traction suffisante pour

éviter que les enceintes ne glissent et, dans ce cas, vous devez

faire attention de ne pas les installer dans un emplacement où

elles pourraient glisser.

• Pour assurer une fixation sûre des coussinets antidérapants,

posez l’enceinte sur un tissu doux ou un matériau

comparable.

Fixation et dépose de la grille

Au besoin, la grille avant peut être déposée. Pour la retirer, suivez

ces instructions:

1

Pour déposer la grille, placez vos mains dans le bas de la

grille et tirez doucement vers l’extérieur. Puis, faites de

même avec la partie supérieure pour détacher la grille.

2

Pour refixer la grille, alignez les quatre trous à l’arrière de

la grille avec les broches de l’enceinte et enfoncez fermement

la grille.

Connexions

1

Mettez l’amplificateur hors tension.

2

Branchez les câbles d’enceinte sur les bornes d’entrée à

l’arrière de l’enceinte. En ce qui concerne les polarités des

bornes, la rouge est positive (+) et la noire est négative (–).

Desserrez les boutons des bornes d’entrée et insérez les fils du

câble d’enceinte dans chaque orifice des bornes, puis serrez les

boutons.

3

Raccordez l’autre bout des câbles sur les bornes de sortie

d’enceinte de l’amplificateur (pour plus d’informations,

consultez le mode d’emploi de votre amplificateur).

• Vous pouvez également utiliser une fiche banane pour cette

connexion.

• Lors de l’utilisation d’une fiche banane, retirez d’abord le

capuchon qui recouvre la borne d’enceinte.

• Après avoir branché les cordons sur les bornes, tirez

légèrement sur ceux-ci pour vous assurer que leur extrémité

est parfaitement immobilisée sur les bornes. De mauvaises

connexions sont la source de parasites, voire d’interruptions

des sons.

• Si des fils des câbles ressortent des bornes et entrent

mutuellement en contact, une forte charge supplémentaire

est imposée à l’amplificateur. Ceci peut provoquer une

interruption de l’amplificateur, voire des dégâts sur celui-ci.

• A l’emploi d’un jeu d’enceintes raccordé à un amplificateur, si

la polarité (+, –) d’une des enceintes acoustiques (gauche ou

droite) est inversée, vous n’obtiendrez pas un effet

stéréophonique normal.

Coussinet

antidérapant

Attention

Câble d’enceinte à ligne blanche

Raccordez sur la borne de sortie

positive (+) de l’amplificateur stéréo.

Câble d’enceinte sans ligne

Raccordez sur la borne de sortie négative (–) de l’amplificateur stéréo.

Attention

ATTENTION

Les bornes des haut-parleurs sont sous une tension

ACTIVE DANGEREUSE. Pour éviter tout risque de

décharge électrique lors du branchement et du

débranchement des câbles de haut-parleur, débranchez

le cordon d’alimentation avant de toucher des parties

non isolées.

D3-4-2-2-3_A1_Fr

S-CN301-LR_Fr.book  4 ページ  ２０１２年２月１０日　金曜日　午前１１時３９分

5

Fr

Fra

n

çai

s

La protection de votre ouïe est entre vos

mains

Pour assurer le rendement optimal de votre matériel

et – plus important encore – la protection de votre ouïe,

réglez le volume à un niveau raisonnable. Pour ne pas

altérer votre sens de la perception, le son doit être clair

mais ne produire aucun vacarme et être exempt de

toute distorsion. Votre ouïe peut vous jouer des tours.

Avec le temps, votre système auditif peut en effet

s’adapter à des volumes supérieurs, et ce qui vous

semble un « niveau de confort normal » pourrait au

contraire être excessif et contribuer à endommager

votre ouïe de façon permanente. Le réglage de votre

matériel à un volume sécuritaire AVANT que votre ouïe

s’adapte vous permettra de mieux vous protéger.

CHOISISSEZ UN VOLUME SÉCURITAIRE:

•

Réglez d’abord le volume à un niveau inférieur.

•

Montez progressivement le volume jusqu’à un niveau

d’écoute confortable ; le son doit être clair et exempt

de distorsions.

•

Une fois que le son est à un niveau confortable, ne

touchez plus au bouton du volume.

N’OUBLIEZ PAS DE RESPECTER LES

DIRECTIVES SUIVANTES:

•

Lorsque vous montez le volume, assurez-vous de

pouvoir quand même entendre ce qui se passe

autour de vous.

•

Faites très attention ou cessez temporairement

l’utilisation dans les situations pouvant s’avérer

dangereuses.

•

N’utilisez pas des écouteurs ou un casque d’écoute

lorsque vous opérez un véhicule motorisé ; une telle

utilisation peut créer des dangers sur la route et est

illégale à de nombreux endroits.

S001a_A1_Fr

Fiche technique

Coffret  . . . . . . . . . . . . . . . . . . . . . . . . . . Type bibliothèque, Basse reflex

Configuration  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 voies

Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Cône 10 cm

Haut-parleur des aigus. . . . . . . . . . . . . . . . . . . . . . . . . . . .Dôme de 2,0 cm

Impédance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6

Ω

Réponse en fréquence . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Hz à 40 kHz

Sensibilité  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81 dB

Puissance maximale  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W

Fréquence de recouvrement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Dimensions extérieures . . . . .  135 (L) mm x 230 (H) mm x 220 (P) mm

Poids  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2,9 kg

Accessoires fournis

Câble d’enceinte (2,5 m)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Coussinets antidérapants  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2 jeux

Ferrure de support antichute.  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Vis pour ferrure de support antichute. . . . . . . . . . . . . . . . . . . . . . . . . .  2

Carte de garantie

Mode d’emploi (ce document)

• Le S-CN301-LR est livré avec deux enceintes.

• Spécifications et design sous réserve de modifications sans

préavis en raison d’améliorations éventuelles.

© 2012 PIONEER CORPORATION.

Tous droits de reproduction et de traduction réservés.

Remarque

S-CN301-LR_Fr.book  5 ページ  ２０１２年２月１０日　金曜日　午前１１時３９分

2

De

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes

Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung

gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an

vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt

kaufen).

Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche

Kommunalverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung

unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

K058b_A1_De

Wir danken Ihnen dafür, dass Sie sich für dieses Produkt von Pioneer entschieden haben.

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch, damit Sie die optimale Leistung von diesem Produkt

erzielen können. Bitte bewahren Sie diese Anleitung anschließend für spätere Bezugnahme griffbereit auf.

Vor der Inbetriebnahme

• Die Nennimpedanz dieses Lautsprechersystems beträgt 6

Ω

.

Schließen Sie dieses Lautsprechersystem an einen Verstärker

mit einer Lastimpedanz von 6

Ω

an (die Lautsprecherklemmen

des Verstärkers müssen mit der Beschriftung „6

Ω

“

gekennzeichnet sein).

Um eine Beschädigung des Lautsprechersystems durch ein zu

starkes Eingangssignal zu vermeiden, sind die folgenden

Vorsichtshinweise sorgfältig zu beachten:

• Die zulässige Belastbarkeit (Eingangspegel) dieses

Lautsprechersystems darf auf keinen Fall überschritten

werden.

• Wenn ein Grafik-Equalizer verwendet wird, um den hohen

Frequenzbereich anzuheben, darf die Lautstärke am

Verstärker nicht auf einen übermäßig hohen Pegel eingestellt

werden.

• Versuchen Sie auf keinen Fall, einen sehr hohen

Lautstärkepegel von einem Verstärker mit niedriger

Ausgangsleistung zu erzielen (dies führt zu einer Erhöhung

des Klirrfaktors des Verstärkers und kann eine Beschädigung

des Lautsprechers verursachen).

Vorsichtshinweise zur Aufstellung

• Schalten Sie die AV-Anlage aus, und ziehen Sie alle

Netzstecker ab, bevor Sie die Anschlüsse unter Bezugnahme

auf die Bedienungsanleitungen der einzelnen Komponenten

herstellen. Achten Sie unbedingt darauf, die richtigen

Anschlusskabel zu verwenden.

• Vermeiden Sie eine Aufstellung des Lautsprechersystems an

einem Ort, der direkter Sonneneinstrahlung ausgesetzt ist,

sowie in der Nähe von Heizkörpern. Derartige

Aufstellungsbedingungen können ein Schrumpfen von Holz

und Oberflächenfinish verursachen, was zu einer Verformung

des Gehäuses, zu Verfärbung oder einer Beschädigung der

Lautsprecher führen kann.

Umgebungsbedingungen, die von Menschen als

unangenehm empfunden werden, sind für Lautsprecher

ebenfalls nachteilig. Wenn für eine günstige Umgebung für

die Lautsprecher gesorgt wird, trägt dies wesentlich dazu

bei, dass sie ihre volle Leistung entfalten können. Bitte

achten Sie daher darauf, dass die folgenden Bedingungen

der Betriebsumgebung eingehalten werden:

Temperatur:



15 ºC bis 25 ºC

Relative Luftfeuchtigkeit: 35 % bis 65 % (Winter)



40 % bis 70 % (Sommer)

•  Bei Verwendung von Klimageräten oder Öfen zum

schnellen Kühlen oder Heizen von Räumen müssen

geeignete Maßnahmen getroffen werden, um eine

überäßmige Entfeuchtung zu vermeiden.

•  Vermeiden Sie eine Aufstellung des Lautsprechers in der

Nähe eines Fensters, da Außenluft zu Kondensatbildung im

Inneren des Lautsprechers führen kann.

Vorsichtshinweise zum Betrieb

• Verwenden Sie den Lautsprecher auf keinen Fall zur

Wiedergabe von verzerrtem Klang über längere Zeiträume

hinweg. Anderenfalls besteht die Gefahr eines

Brandausbruchs.

• Bitte sorgen Sie dafür, dass sich Personen nicht auf den

Lautsprecher setzen oder sich darauf stellen, und dass Kinder

nicht auf dem Lautsprecher spielen.

• Stellen Sie keine großen oder schweren Gegenstände auf den

Lautsprecher.

• Dieser Lautsprecher ist mit einer Unterbrecherschaltung mit

automatischer Rückstellung ausgestattet, die ihn gegen

Überlastung durch übermäßig hohe Eingangspegel schützt.

Falls ein Signal mit zu hohem Pegel zugeleitet wird, so dass

der Lautsprecher keinen Ton mehr abgibt, verringern Sie die

Lautstärke am Verstärker, und warten Sie dann einige

Sekunden. Der Unterbrecher schaltet sich selbsttätig aus,

wonach die Tonausgabe über die Lautsprecher fortgesetzt

wird.

Reinigen des Lautsprechergehäuses

Unter normalen Bedingungen lassen sich Staub, Fingerabdrücke

und leichte Verschmutzungen durch Abreiben des

Lautsprechergehäuses mit einem trockenen Tuch entfernen. Falls

hartnäckige Schmutzflecken an den Außenflächen vorhanden

sind, tauchen Sie einen sauberen Lappen in eine Lösung aus 5 bis

6 Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser,

wringen Sie ihn gründlich aus, und wischen Sie die

Schmutzflecken dann ab. Benutzen Sie dazu keine

Möbelpolituren oder -reinigungsmittel.

Verwenden Sie auf keinen Fall Farbverdünner, Leichtbenzin,

Insektizide oder andere Chemikalien zur Reinigung des Gehäuses

oder in der Nähe dieses Lautsprechers, da derartige Mittel das

Oberflächenfinish anlösen.

S-CN301-LR_De.book  2 ページ  ２０１２年２月１０日　金曜日　午後３時３６分

3

De

De

u

tsch

Installationsverfahren

Wahl des Aufstellungsortes

• Die akustischen Verhältnisse im Hörraum üben einen starken

Einfluss auf die Art der Schallabstrahlung von Lautsprechern

aus.

• Um die optimale Klangqualität zu erhalten, sollten die

Lautsprecher möglichst auf einem soliden Fußboden

aufgestellt und wie in der obigen Abbildung gezeigt platziert

werden. Der Pegel der Bässe kann justiert werden, indem der

Abstand zwischen den Lautsprechern und der hinteren Wand

verringert oder erhöht wird. Stellen Sie die Lautsprecher

jeweils im gleichen Abstand von der seitlichen Wand auf, um

einen gut ausgewogenen Klang zu erzielen.

• Um einen einwandfreien Stereoeffekt zu erhalten, stellen Sie

den linken und rechten Lautsprecher im gleichen Abstand von

der Hörposition auf. Verwenden Sie Lautsprecherkabel der

gleichen Länge für jeden Lautsprecher.

• Wenn der Hörraum einen starken Nachhall aufweist,

empfiehlt es sich, die Wände mit schwerem Stoff zu behängen

und/oder einen Teppich auf den Boden zu legen, um den

Schall zu dämpfen. Die besten Ergebnisse werden erzielt,

wenn die Wände vollständig abgedeckt werden.

• Stellen Sie den Lautsprecher auf einer stabilen Unterlage auf.

Anderenfalls besteht die Gefahr, dass der Lautsprecher

umkippt und Verletzungen oder eine Beschädigung

verursacht.

• Bei diesen Lautsprechern handelt es sich um Regalboxen; die

beste Leistung wird bei Aufstellung auf einer stabilen,

waagerechten Unterlage oberhalb des Fußbodens erzielt. Bei

direkter Aufstellung auf dem Boden wird ein dröhnender,

undefinierter Klang erzeugt. Idealerweise sollte jeder

Lautsprecher so aufgestellt werden, dass sich der Hochtöner

etwa auf dem Ohrenniveau des Hörers an der Hörposition

befindet.

• Dieser Lautsprecher ist an der

Unterseite mit zwei

Schraubenlöchern ausgestattet.

Diese Löcher sind zur Befestigung

einer Lautsprecherhalterung oder

eines Lautsprecherständers

vorgesehen.

Lautsprecherhalterungen sind im

Fachhandel erhältlich und

ermöglichen eine Montage des

Lautsprechers an einer Wand oder

an der Decke. Das Diagramm rechts

zeigt den Abstand und

Durchmesser dieser Löcher. Achten Sie bei der Auswahl der

Lautsprecherhalterung dafür, dass sie ein Tragvermögen von

mindestens 2,9 kg besitzt. Bitte lesen Sie sowohl die

Sicherheitshinweise in dieser Bedienungsanleitung als auch

die Gebrauchsanweisung der Halterung aufmerksam durch.

Unsachgemäß montierte Lautsprecher stellen eine

Gefahrenquelle dar.

Montage der Sicherheitsstütze

• Vergewissern Sie sich, dass das Tragvermögen der Wand für

das Gewicht der Lautsprecher ausreicht.

• Führen Sie eine im Fachhandel erhältliche verstärkte Schnur

durch die Sicherheitsstütze, um den Lautsprecher an der

Wand zu sichern. Vergewissern Sie sich, dass das

Tragvermögen der zur Montage vorgesehenen Wand für das

Gewicht des Lautsprechers ausreicht. Überzeugen Sie sich

nach der Befestigung der Schnur, dass der Lautsprecher

nicht umkippen kann.

• Montieren Sie die Sicherheitsstütze nicht direkt an der Wand.

Sie ist ausschließlich zum gemeinsamen Gebrauch mit einer

verstärkten Schnur vorgesehen, um ein Umkippen des

Lautsprechers zu verhindern.

• Diese Lautsprecher dürfen nicht oberhalb des Kopfniveaus an

der Decke oder an einer Wand befestigt werden. Da die

Frontverkleidung dieser Lautsprecher abnehmbar ist, kann sie

herunterfallen und Verletzungen oder Sachschäden

verursachen, wenn die Lautsprecher oberhalb des

Kopfniveaus montiert werden.

• Befestigen Sie die Sicherheitsstützen mit den mitgelieferten

Schrauben an den Löchern in der Unterseite der

Lautsprecher.

Beispiele für eine Montage des Lautsprechersystems

unter Verwendung der Sicherheitsstütze

Wandmontage

Deckenmontage

• Lösen Sie die Schraube an der Rückseite der

Frontverkleidung, wickeln Sie die verstärkte Schnur mehrmals

um die Schraube, und ziehen Sie die Schraube dann wieder

an.

• Führen Sie zwei verstärkte Schnüre durch die

Sicherheitsstütze, um den Lautsprecher wie im obigen

Diagramm gezeigt an der Wand bzw. Decke an der Wand zu

sichern.

50 cm

von einer

seitlichen

Wand

20 cm

von einer

hinteren

Wand

50° bis 60°

Vorsichtshinweise

M5-Schrauben verwenden.

Tiefe des Schraubenlochs:

9 mm

60 mm

Frontverkleidung

Rückansicht des Lautsprechers

Sicherheitsstütze

Schraube

verstärkte Schnüre

Rückansicht des Lautsprechers

Frontverkleidung

Schraube

Sicherheitsstütze

verstärkte Schnüre

verstärkte Schnüre

S-CN301-LR_De.book  3 ページ  ２０１２年２月１０日　金曜日　午後３時３６分

4

De

• Vergewissern Sie sich vor der Montage der Lautsprecher an

einer Wand oder Decke, dass die zur Befestigung

vorgesehene Oberfläche ein Tragvermögen von mindestens

2,9 kg besitzt. Falls Sie das Tragvermögen nicht selbst

ermitteln können, ziehen Sie bitte einen Fachmann zu Rate.

• Wenn der Lautsprecher an der Decke montiert ist, weist er

nach unten. Richten Sie den Lautsprecher so aus, dass das

Pioneer-Logo an der Frontverkleidung normal gelesen werden

kann.

• Vergewissern Sie sich nach der Montage, dass die

Lautsprecher sicher befestigt sind.

• Pioneer lehnt jegliche Haftung für Unfälle oder Schäden ab,

die auf eine unsachgemäße Aufstellung, einen

zweckentfremdeten Gebrauch, eine Nachgestaltung der

Lautsprecher oder Naturkatastrophen zurückzuführen sind.

Anbringen der rutschfesten Kissen

Je nach Aufstellungsort kann sich die Verwendung der

rutschfesten Kissen empfehlen. Befestigen Sie die Kissen an den

vier Ecken der Unterseite des Lautsprechers. Bitte beachten Sie,

dass die Kissen bei Aufstellung der Lautsprecher auf einer sehr

glatten Unterlage ein Verrutschen u. U. nicht wirksam verhindern

können; daher sind bei der Aufstellung glatte Unterlagen

sorgfältig zu vermeiden.

• Um die Wirksamkeit der rutschfesten Kissen zu

gewährleisten, sollte der Lautsprecher möglichst auf einem

weichen Tuch oder einem ähnlichen Material aufgestellt

werden.

Anbringen und Entfernen der Frontverkleidung

Auf Wunsch kann die Frontverkleidung des Lautsprechers

abgenommen werden. Zum Abnehmen der Frontverkleidung

gehen Sie wie nachstehend beschrieben vor:

1

Zum Abnehmen der Frontverkleidung ergreifen Sie ihren

unteren Rand mit beiden Händen, und ziehen Sie ihn sacht

nach vorn, um den unteren Teil der Frontverkleidung vom

Lautsprechergehäuse zu trennen. Verfahren Sie dann auf

gleiche Weise mit der Oberkante, um die Frontverkleidung

vollständig vom Lautsprecher zu trennen.

2

Zum erneuten Anbringen der Frontverkleidung bringen

Sie die vier Löcher an der Rückseite der Frontverkleidung mit

den Stiften am Lautsprechergehäuse zur Deckung, und

drücken Sie die Frontverkleidung dann fest gegen den

Lautsprecher.

rutschfestes Kissen

Vorsichtshinweise

S-CN301-LR_De.book  4 ページ  ２０１２年２月１０日　金曜日　午後３時３６分

5

De

De

u

tsch

Anschlüsse

1

Schalten Sie den Verstärker aus.

2

Schließen Sie die Lautsprecherkabel an die

Eingangsklemmen an der Rückwand jedes Lautsprechers an.

Die roten Klemmen sind positiv (+), die schwarzen Klemmen

negativ (–) gepolt.

Lösen Sie die Knöpfe der Eingangsklemmen, führen Sie die

Drähte der Lautsprecherkabel in die Löcher in den Polbolzen ein,

und ziehen Sie dann die Knöpfe wieder an.

3

Schließen Sie das andere Ende jedes Lautsprecherkabels

an die Lautsprecherausgangsklemmen des Verstärkers an

(Einzelheiten hierzu finden Sie in der Bedienungsanleitung

Ihres Verstärkers).

• Bananenstecker können ebenfalls für den Anschluss an den

Lautsprecherklemmen verwendet werden.

• Wenn Bananenstecker für den Anschluss verwendet werden

sollen, müssen Sie zunächst die Kappen von den

Lautsprecherklemmen entfernen.

• Ziehen Sie nach dem Herstellen der Anschlüsse sacht an

jedem Lautsprecherkabel, um sicherzustellen, dass die

Drähte fest in den Klemmen sitzen. Lose Anschlüsse können

Rauschen und Tonaussetzer verursachen.

• Falls die blanken Leiter von zwei Lautsprecherkabeln so weit

aus den Klemmen hervorstehen, dass sie sich gegenseitig

berühren, kann dies eine Überlastung des Verstärkers

verursachen. In einem solchen Fall stellt der Verstärker

möglicherweise den Betrieb ein, und es kann sogar zu einer

Beschädigung des Verstärkers kommen.

• Falls einer der beiden Lautsprecher eines Lautsprecherpaars

versehentlich mit vertauschter Polarität (+, –) an einen

Verstärker angeschlossen wird, kann der normale Stereoeffekt

nicht erzielt werden.

Technische Daten

Gehäuse  . . . . . . . . . . . . . . . . . . . . . . . . . . .Bassreflex-Regalausführung

Aufbau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-Wege-System

Tieftöner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-cm-Konus

Hochtöner  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2,0-cm-Kalotte

Impedanz  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   6

Ω

Frequenzgang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Hz bis 40 kHz

Empfindlichkeit  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81 dB

Maximale Belastbarkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  100 W

Übernahmefrequenz  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Außenabmessungen . . . . . . .  135 (B) mm x 230 (H) mm x 220 (T) mm

Masse  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,9 kg

Mitgeliefertes Zubehör

Lautsprecherkabel (2,5 m). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Rutschfeste Kissen  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 Sätze

Sicherheitsstützen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Schrauben für Sicherheitsstützen  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Garantiekarte

Bedienungsanleitung (dieses Dokument)

• Zwei Lautsprechersysteme gehören zum Lieferumfang des

Modells S-CN301-LR.

• Änderungen der technischen Daten und äußeren

Aufmachung bleiben im Sinne der ständigen

Produktverbesserung jederzeit vorbehalten.

© 2012 PIONEER CORPORATION.

Alle Rechte vorbehalten.

Lautsprecherkabel mit weißer Linie

Schließen Sie dieses Kabel an die

positive (+) Ausgangsklemme des

Stereoverstärkers an.

Lautsprecherkabel ohne Linie

Schließen Sie dieses Kabel an die negative (–)

Ausgangsklemme des Stereoverstärkers an.

Vorsichtshinweise

Hinweis

ACHTUNG

An den Lautsprecherklemmen dieses Gerätes liegt eine

potentiell GEFÄHRLICHE Spannung an. Zur

Vermeidung von Stromschlaggefahr ist unbedingt

darauf zu achten, den Netzstecker beim Anschließen

und Abtrennen der Lautsprecherkabel von der

Netzsteckdose zu trennen, bevor irgendwelche nicht

isolierten Teile berührt werden.

D3-4-2-2-3_A1_De

S-CN301-LR_De.book  5 ページ  ２０１２年２月１０日　金曜日　午後３時３６分

2

It

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità

alle leggi che richiedono appositi trattamenti, recupero e riciclo.

I privati cittadini dei paesi membri dell’UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi

servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti

potenzialmente negativi sull’ambiente e sulla vita dell’uomo.

K058b_A1_It

Vi ringraziamo per avere acquistato questo prodotto Pioneer.

Prima di usare il prodotto, leggere questo istruzioni per l’uso in modo da saperlo utilizzare correttamente. Finito di leggerle, conservarle in

un luogo sicuro per poterle riutilizzare in futuro.

Prima di cominciare

• L’impedenza nominale di questo diffusore è 6

Ω

. Collegare i

diffusori ad un amplificatore avente impedenza di carico

andante da 6

Ω

 (un modello da “6

Ω

” visualizzato sui terminali

di uscita dei diffusori).

Per evitare danni al diffusore dovuti al sovraccarico di segnale in

ingresso, osservare le seguenti norme:

• Non alimentare il diffusore con potenza oltre il massimo

concesso.

• Se si usa un equalizzatore grafico per enfatizzare forti suoni di

alta frequenza, non usare volumi eccessivi dell’amplificatore.

• Non tentare di forzare un amplificatore di bassa potenza a

produrre alti volumi. La distorsione armonica

dell’amplificatore aumenterebbe e potreste danneggiare il

diffusore.

Attenzione: installazione

• Prima di fare collegamenti, spegnere i propri componenti AV,

scollegarli e consultarne i manuali. Controllare di avere usato

i cavi di collegamento corretti.

• Non installare il diffusore in zone esposte a luce solare diretta

o vicino a fonti di calore. Tali condizioni infatti possono

causare la deformazione del legno e delle sue finiture, e quindi

la deformazione del cabinet o la scoloritura e

danneggiamento dei diffusori.

Le condizioni considerate sgradevoli agli esseri umani sono

negative anche per i diffusori. Fornendo un ambiente

confortevole per tutti i diffusori li aiuterete a rendere al

massimo. Le caratteristiche ambientali devono essere le

seguenti:

Temperatura:

da 15 ºC a 25 ºC

Umidità relativa: dal 35 % al 65 % (inverno)

dal 40 % al 70 % (estate)

•  Se si usano climatizzatori o stufe per rinfrescare o

riscaldare rapidamente degli ambienti, prendere misure per

evitare l’eccessiva deumidificazione.

•  Evitare di mettere il diffusore vicino a finestre, dato che l’aria

dall’esterno può causare la formazione di condensa

all’interno del diffusore.

Attenzione: in uso

• Non fare emettere al diffusore suono distorto per lunghi

periodi. Questo può provocare incendi.

• Non sedere o appoggiarsi al diffusore, e non lasciare che i

bambini ci giochino.

• Non posare oggetti grandi o pesanti sul diffusore.

• Il diffusore possiede un interruttore di circuito automatico che

lo protegge dal sovraccarico di segnale. Se il diffusore viene

silenziato a causa di segnale in ingresso di livello eccessivo,

abbassare il volume con l’amplificatore ed attendere qualche

secondo. L’interruttore di circuito si attiva automaticamente,

riattivando i diffusori.

Pulizia del cabinet dei diffusori

Normalmente per mantenere pulito il diffusore dovrebbe bastare

un panno morbido ed asciutto. Se necessario, passarlo con un

panno inumidito con un detergente neutro diluito cinque o sei

volte con acqua, quindi strizzarlo bene. Non usare cere o pulenti

per mobilia.

Non usare mai diluenti, benzina, spray insetticidi o altre sostanze

chimiche su o vicino a quest’unità, dato che essi ne corrodono la

superficie.

S-CN301-LR_It.book  2 ページ  ２０１２年２月１０日　金曜日　午後３時４０分

3

It

It

alia

no

Norme di installazione

Scelta della posizione di installazione dei diffusori

• I suoni riprodotti dal diffusore vengono facilmente influenzati

dalle condizioni dell’ambiente di ascolto.

• Per ottenere il suono migliore possibile, scegliere un

pavimento solido sul quale appoggiare i diffusori e posizionarli

nel modo visto qui sopra. I bassi possono venire regolati

avvicinando o allontanando i diffusori dal muro posteriore.

Regolare i diffusori in modo che siano equidistanti dalle

rispettive pareti in modo che il suono sia bilanciato.

• I diffusori sinistro e destro per garantire una buona

stereofonia devono essere equidistanti dalla posizione di

ascolto. Usare per ciascun diffusore cavi della stessa

lunghezza.

• Se la stanza ha molto riverbero, si raccomandano tendaggi

pesanti sulle pareti e/o tappeti sul pavimento per smorzarlo.

Per ottenere risultati ottimali, coprire del tutto le pareti.

• Non installare il diffusore su superfici poco stabili. Esso in

caso di caduta può causare incidenti e danneggiarsi.

• Questi diffusori sono del tipo da scaffale e danno le loro

massime prestazioni se appoggiati su di una superficie solida

ed in piano. Posando i diffusori direttamente sul pavimento si

avrà un suono rimbombante e poco definito. In condizioni

ideali i tweeter devono trovarsi a livello degli orecchi nella

posizione di ascolto.

• Questa unità ha due fori per viti sul

suo fondo. Questi fori sono intesi

per fissare una staffa o una base per

diffusori. Le staffe per diffusori sono

disponibili in commercio e possono

essere usate per installare i diffusori

su di una parete o soffitto. Il

diagramma a destra mostra le

distanze e le dimensioni dei fori.

Scegliere una staffa per diffusori

capace di sostenere almeno 2,9 kg.

Leggere attentamente le norme per

la sicurezza di queste istruzioni per

l’uso e le istruzioni che accompagnano la staffa. I diffusori non

installati correttamente sono un pericolo.

Installazione dell’accessorio anticaduta

• Controllare che il muro su cui si intende installare i diffusori

sia sufficientemente forte da sostenerli.

• Far passare una corda robusta da acquistarsi separatamente

attraverso l’accessorio anticaduta per fissare bene il diffusore

alla parete. Verificare che la parete cui si fissa il diffusore sia

sufficientemente forte da sostenere il peso del diffusore.

Fissato il diffusore, controllare che non possa cadere.

• Non fissare l’accessorio anticaduta direttamente alla parete.

Esso deve venire usato solo insieme ad una corda robusta per

evitare che il diffusore possa cadere.

• Non installare i diffusori in alto su di un soffitto o su di una

parete. La griglia è staccabile e quindi, se installare in alto,

può cadere e causare danni e ferimenti.

• Usando solo le viti accluse, fissare gli accessori anticaduta ai

fori sul fondo dei diffusori.

Esempi di installazione del diffusore facendo uso

dell’accessorio anticaduta

Installazione su di un muro

Installazione sul soffitto

• Allentare la vite sul retro della griglia di un giro, poi legarvi

attorno una corda robusta varie volte e stringerla.

• Far passare due corde robuste attraverso l’accessorio

anticaduta e fissare il diffusore alla parete o al soffitto nel

modo mostrato in figura.

• Se si installano i diffusori su di un muro o soffitto, controllare

che la superficie scelta regga almeno 2,9 kg. Se non si è sicuri

possa sopportare tale peso, consultare un tecnico

specializzato.

• Se si installa un diffusori sul soffitto, esso risulta rivolto verso

il basso. Orientare il diffusore in modo che il logo Pioneer sulla

griglia sia orientato normalmente.

• Dopo averli installati, controllare che i diffusori siano ben

fissati.

• Pioneer non è responsabile per incidenti o danni risultanti da

un’installazione scorretta, da un uso scorretto o da modifiche

del prodotto, oppure da disastri naturali.

50 cm

dal muro

laterale

20 cm

dal muro

posteriore

da 50° a 60°

Attenzione

Usare viti M5.  Profondità de

fori delle viti: 9 mm

60 mm

Griglia

Visione dal retro dei diffusori

Accessorio anticaduta

Vite

Corde robuste

Griglia

Vite

Visione dal retro dei diffusori

Accessorio anticaduta

Corde robuste

Corde robuste

Importante

S-CN301-LR_It.book  3 ページ  ２０１２年２月１０日　金曜日　午後３時４０分

4

It

AVVERTENZA

I terminali degli altoparlanti sono sotto tensione, alla

stessa PERICOLOSA tensione della corrente di rete. Per

prevenire rischi di folgorazioni nel corso delle

operazioni di collegamento o di distacco dei cavi degli

altoparlanti, staccare il cavo di alimentazione principale

prima di toccare qualsiasi parte non isolata.

D3-4-2-2-3_A1_It

Applicazione dei cuscinetti antiscivolamento

L’uso dei cuscinetti antiscivolamento è raccomandato in certe

posizioni di installazione. Applicare i cuscinetti ai quattro angoli

del fondo del diffusore. Tenere presente che, a seconda della

posizione, i cuscinetti possono non offrire sufficiente resistenza

per impedire lo scivolamento dei diffusori, che quindi devono

venire installati in posizioni che non causino scivolamenti.

• Per permettere l’applicazione sicura dei cuscinetti

antiscivolamento, posare il diffusore su di un panno o un

simile materiale.

Applicazione e rimozione della griglia

La griglia anteriore può, se necessario, venire tolta. Per farlo, fare

quanto segue:

1

Per togliere la griglia, mettere le dita sul suo fondo e

tirare piano in fuori. Fare lo stesso poi in alto e staccarla.

2

Per rimettere la griglia, allineare i quattro fori sul suo

retro e i perni del diffusori, quindi premere con forza.

Collegamenti

1

Spegnere l’amplificatore.

2

Collegare i cavi dei diffusori ai terminali di ingresso sul

retro del diffusore. Il terminale dei diffusori positivo (+) è

rosso, quello negativo (–) nero.

Allentare le manopole dei terminali di ingresso ed inserire i fili dei

diffusori in ciascun foro dei terminali, quindi stringere le

manopole.

3

Collegare le estremità dei cavi ai terminali di uscita dei

diffusori dell’amplificatore. Per maggiori dettagli, consultare

il manuale del proprio amplificatore.

• Potete anche collegare i terminali dei diffusori con uno

spinotto a banana.

• Prima di usare connettori a banana, togliere i cappucci che

coprono i terminali dei diffusori.

• Dopo aver rimesso a posto i tappi, tirare leggermente i cavi per

controllare che siano ben collegati ai rispettivi terminali.

Collegamenti scadenti possono causare rumore ed

interruzioni del suono.

• Se i conduttori dei cavi fuoriescono dai terminali ed entrano in

contatto l’uno con l’altro, il carico posto sull’amplificatore è

eccessivo. Questo può impedire il funzionamento

dell’amplificatore o addirittura danneggiarlo.

• Se si usano dei diffusori collegati ad un amplificatore, non si

otterrà un normale effetto stereo se le polarità di uno dei

diffusori (+, –) viene invertita.

Cuscinetto

antiscivolamento

Attenzione

Cavo del diffusore con riga bianca

Collegare al terminale di uscita

positivo (+) dell’amplificatore stereo.

Cavo del diffusore senza riga bianca

Collegare al terminale di uscita negativo (–)

dell’amplificatore stereo.

Attenzione

S-CN301-LR_It.book  4 ページ  ２０１２年２月１０日　金曜日　午後３時４０分

5

It

It

alia

no

Dati tecnici

Cassa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  Tipo bass-reflex da scaffale

Configurazione  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A 2 vie

Woofer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Cono da 10 cm

Tweeter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Cupola da 2,0 cm

Impedenza nominale  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6

Ω

Risposta in frequenza. . . . . . . . . . . . . . . . . . . . . . . . . Da 45 Hz a 40 kHz

Sensibilità  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81 dB

Potenza massima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W

Frequenza di incrocio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Dimensioni esterne  . . . . . . . .  135 (L) mm x 230 (A) mm x 220 (P) mm

Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2,9 kg

Accessori in dotazione

Cavo dei diffusori (2,5 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Cuscinetti antiscivolamento  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2 set

Accessorio anticaduta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Viti per l’accessorio anticaduta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Scheda di garanzia

Istruzioni per l’uso (questo documento)

• L’S-CN301-LR viene spedito con un dotazione due diffusori.

• I dati tecnici ed il design sono soggetti a modifiche senza

preavviso a causa di migliorie.

© 2012 PIONEER CORPORATION.

Tutti i diritti riservati.

Nota

S-CN301-LR_It.book  5 ページ  ２０１２年２月１０日　金曜日　午後３時４０分

2

Nl

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk

voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte

elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor

bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste

verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het

niet schadelijk is voor de gezondheid en het milieu.

K058b_A1_Nl

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees de handleiding aandachtig door zodat u volledig op de hoogte bent van de bediening en werking. Bewaar de handleiding op een veilige

plaats voor eventuele naslag in de toekomst.

Voordat u begint

• De nominale impedantie van deze luidsprekers is 6

Ω

. Sluit de

luidsprekers op een versterker aan met een

belastingsimpedantie van 6

Ω

 (een model met het opschrift “6

Ω

” op de luidsprekeruitgangsaansluitingen).

Om beschadiging van de luidsprekers als gevolg van

overbelasting te voorkomen, dient u de volgende punten in acht

te nemen:

• De stroomtoevoer naar de luidsprekers mag het maximaal

toelaatbare ingangsvermogen niet overschrijden.

• Bij gebruik van een grafische equalizer voor het versterken van

de hoge tonen, mag het volume van de versterker niet te hoog

worden ingesteld.

• Probeer niet om een versterker met laag vermogen geluid met

overmatig hoog volume te laten weergeven (de harmonische

vervorming van de versterker zal toenemen, wat kan resulteren

in beschadiging van de luidspreker).

Let op: opstelling

• Schakel de AV-apparatuur uit, haal de stekker uit het

stopcontact en raadpleeg de handleidingen voordat u begint

met het aansluiten van apparatuur. Zorg dat u de juiste

aansluitkabels gebruikt.

• Zet de luidsprekers niet op een plaats die blootgesteld staat

aan direct zonlicht of in de buurt van een verwarming.

Dergelijke omstandigheden kunnen resulteren in krimpen van

het hout en de afwerking, wat kan leiden tot vervorming van de

behuizing, verkleuring of beschadiging van de luidsprekers.

Omstandigheden die u als onplezierig ervaart, zijn meestal

ook niet goed voor de luidsprekers. Wanneer u de

luidsprekers in een comfortabele omgeving opstelt, zullen

ze de beste prestatie leveren. De beste

omgevingsomstandigheden zijn als volgt:

Temperatuur:





15 °C tot 25 °C

Relatieve vochtigheid: 35 % tot 65 % (winter)





40 % tot 70 % (zomer)

•  Als u een airconditioning of kachel gebruikt om de kamer

snel te koelen of te verwarmen, moet u ervoor zorgen dat de

ruimte niet te sterk ontvochtigd wordt.

•  Zet de luidspreker niet te dicht bij een raam want door de

buitenlucht kan er condens binnenin de luidspreker

ontstaan.

Let op: gebruik

• Laat de luidspreker niet gedurende langere tijd vervormd

geluid weergeven. Dit kan resulteren in brand.

• Ga niet op de luidspreker zitten of staan en laat ook niet

kinderen op de luidspreker spelen.

• Zet geen grote of zware voorwerpen op de luidspreker.

• De luidspreker is uitgerust met een ingebouwde

circuitonderbreker met automatische herstelfunctie die de

luidspreker beschermt tegen signaaloverbelasting. Als het

geluid van de luidspreker wegvalt als gevolg van een te hoog

ingangssignaal, verlaagt u het volume op de versterker en

wacht dan een paar seconden. De circuitonderbreker zal de

luidsprekers automatisch uitschakelen en daarna weer

inschakelen.

Schoonmaken van de luidsprekerbehuizing

Bij normaal gebruik is het voldoende als u de luidspreker af en toe

met een droge doek afveegt. Voor het verwijderen van hardnekkig

vuil kunt u de doek bevochtigen met een neutraal

reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring

de doek goed uit voordat u begint. Gebruik geen meubelwas of

sterke reinigingsmiddelen.

Gebruik nooit witte spiritus, benzine, insecticidenspray of andere

chemische middelen op of in de buurt van de luidsprekers, want

deze kunnen de afwerking aantasten.

S-CN301-LR_Nl.book  2 ページ  ２０１２年２月１０日　金曜日　午後４時１分

3

Nl

Ne

de

rl

a

n

d

s

Installatie

Kiezen van een plaats voor de luidsprekers

• De geluiden die via de luidsprekers worden weergegeven,

worden op verscheidene manieren beïnvloed door de

omstandigheden in de luisterruimte.

• Voor een optimale geluidsweergave dient u de luidsprekers op

een stevige ondergrond te zetten en in de hierboven

afgebeelde positie. De lage tonen kunnen aangepast worden

door de luidsprekers dichter of verder van de achtermuur te

zetten. Plaats de luidsprekers zo dat deze op gelijke afstand

van de zijmuren staan om een gebalanceerde weergave te

verkrijgen.

• Plaats de linker en de rechter luidspreker op gelijke afstand

van uw luisterplaats voor een goed stereogeluid. Gebruik

luidsprekerkabels van dezelfde lengte voor de luidsprekers.

• Als er veel nagalm in de kamer is, raden wij u aan dikke kleden

aan de wanden te hangen en/of een vloerkleed op de grond te

leggen om het geluid te absorberen. Voor een optimaal

resultaat moet u de wanden volledig bedekken.

• Zet de luidspreker niet op een onstabiele ondergrond. De

luidspreker kan gevaar opleveren wanneer deze omvalt of de

apparatuur kan beschadigd worden.

• Deze luidsprekers zijn boekenplanktype luidsprekers die de

beste prestaties leveren wanneer ze op een stevig en

horizontaal oppervlak worden geplaatst, dat op enige afstand

is van de vloer. Als u de luidsprekers direct op de vloer zet,

resulteert dit in een dreunend en niet goed gedefinieerd

geluid. De tweeters moeten in het ideale geval op oorhoogte

zijn wanneer u op de luisterplaats zit.

• Dit apparaat heeft twee

schroefgaten in het onderpaneel.

Deze gaten zijn bedoeld voor de

bevestiging van een

luidsprekerbeugel of

luidsprekerstandaard.

Luidsprekerbeugels zijn los

verkrijgbaar en kunnen worden

gebruikt om de luidsprekers aan een

muur of aan het plafond te

bevestigen. In de afbeelding rechts

hiernaast ziet u de afstand tussen de

gaten en de grootte van de gaten.

Wanneer u een luidsprekerbeugel uitkiest, let er dan op dat

deze minimaal 2,9 kg kan dragen. Lees de

veiligheidsinstructies in deze handleiding en ook de

instructies die bij de beugel worden geleverd. Luidsprekers die

niet juist bevestigd zijn, leveren een gevaar op.

Montage van de veiligheidssteun

• Controleer of de muur waaraan u de luidsprekers wilt

bevestigen sterk genoeg is om het gewicht van de luidsprekers

te dragen.

• Steek een los verkrijgbare sterke kabel door de

veiligheidssteun om de luidspreker stevig aan de muur te

bevestigen. Zorg dat de muur waaraan u de luidspreker

vastmaakt stevig genoeg is om het gewicht van de luidspreker

te dragen. Controleer na het vastmaken van de luidspreker of

deze niet meer kan vallen.

• Bevestig de veiligheidssteun niet rechtstreeks aan de muur.

De steun mag alleen samen met een sterke kabel worden

gebruikt. Dit om te voorkomen dat de luidspreker toch nog

valt.

• Monteer de luidsprekers niet boven u aan het plafond of aan

een muur. Het luidsprekerfront is afneembaar en de kans

bestaat dat het front valt en beschadiging of letsel veroorzaakt

als de luidspreker boven u is gemonteerd.

• Maak met de bijgeleverde schroeven de veiligheidsteunen vast

aan de gaten in de onderkant van de luidsprekers.

Voorbeelden van het montage van de luidspreker met

behulp van de veiligheidsteun

Bevestiging aan de muur

Bevestiging aan het plafond

• Draai de schroef aan de achterkant van het front los, wikkel de

sterke kabel een paar maal om de schroef en draai de schroef

dan vast.

• Steek twee sterke kabels door de veiligheidssteunen en maak

de luidspreker zoals boven getoond aan de muur of het

plafond vast.

• Als u de luidsprekers aan de muur of het plafond bevestigt,

controleer dan eerst of het bevestigingsoppervlak minimaal

2,9 kg kan dragen. Als u dit niet zeker weet, roep dan de hulp

van een vakman in.

• Wanneer de luidspreker aan het plafond wordt bevestigd,

moet de luidspreker naar beneden worden gericht. Draai de

luidspreker zodanig dat het Pioneer-logo op het

luidsprekerfront normaal kan worden gelezen.

• Controleer na de bevestiging of de luidsprekers stevig

vastzitten.

50 cm

vanaf de

zijmuur

20 cm

vanaf de

achtermuur

50° tot 60°

Let op

Gebruik M5 schroeven.

Diepte van het schroefgat:

9 mm

60 mm

Front

Achterkant van de luidspreker

Veiligheidssteun

Schroef

Sterke kabels

Front

Schroef

Achterkant van de luidspreker

Sterke kabels

Sterke kabels

Veiligheidssteun

S-CN301-LR_Nl.book  3 ページ  ２０１２年２月１０日　金曜日　午後４時１分

4

Nl

• Pioneer kan niet aansprakelijk worden gesteld voor ongevallen

of schade die het gevolg zijn van onjuiste montage, verkeerd

gebruik of wijziging van het product, of als gevolg van

natuurrampen.

Aanbrengen van de antislipkussentjes

Afhankelijk van de installatieplaats kan het nodig zijn om de

antislipkussentjes aan te brengen. Breng de kussentjes op de vier

hoeken aan van de luidsprekerkant die op de ondergrond rust. In

sommige gevallen is het mogelijk dat de kussentjes niet

voldoende wrijving geven om slippen te voorkomen, dus let er

goed op dat de luidsprekers niet op een plaats staan waar ze

kunnen gaan glijden.

• Om te voorkomen dat er beschadigingen ontstaan bij het

aanbrengen van de antislipkussentjes, moet u de luidspreker

op een zachte doek of iets dergelijks leggen.

Bevestigen en verwijderen van het front

Indien gewenst kan het luidsprekerfront verwijderd worden. Volg

voor het verwijderen de onderstaande instructies:

1

Om het front te verwijderen, pakt u de onderkant van het

front met uw handen vast en trekt het front dan voorzichtig

naar voren. Doe hetzelfde aan de bovenkant om het front

volledig los te maken.

2

Om het front te bevestigen, lijnt u de vier gaten in de

achterkant van het front uit met de pennen op de luidspreker

waarna u het front tegen de luidspreker drukt.

Aansluitingen

1

Schakel de versterker uit.

2

Sluit de luidsprekerkabels op de ingangsaansluitingen

aan de achterkant van de luidspreker aan. De polariteit van

de ingangsaansluitingen is rood voor positief (+) en zwart

voor negatief (–).

Draai de knopjes op de ingangsaansluitingen los en steek de

draden van de luidsprekerkabels in de aansluitingen, waarna u de

knopjes weer vastdraait.

3

Sluit het andere uiteinde van de kabels aan op de

luidspreker-uitgangsaansluitingen van de versterker

(raadpleeg de handleiding van de versterker voor verdere

informatie).

• U kunt ook een luidsprekerkabel met banaanstekker

gebruiken.

• Bij gebruik van een banaanstekker moet u eerst de kapjes van

de luidsprekeraansluitingen verwijderen.

• Nadat u de stekkers in de aansluitbussen hebt gestoken, trekt

u lichtjes aan de kabels om te controleren of de stekkers stevig

vastzitten. Een slecht contact kan resulteren in storingen of

onderbrekingen in het geluid.

• Als de draden uit de aansluitingen steken en met elkaar in

contact komen, zal dit een extra belasting voor de versterker

betekenen. Het is mogelijk dat de versterker dan niet meer

werkt en deze kan zelfs worden beschadigd.

• Als een luidsprekerpaar met de versterker is verbonden, maar

een van de luidsprekers (links of rechts) met omgekeerde

polariteit (+, –) is aangesloten, zal er geen normaal stereo-

effect worden verkregen.

Belangrijk

Antislipkussentje

Let op

Luidsprekerkabel met witte streep

Sluit aan op de plus (+)

uitgangsaansluiting van de stereo

versterker.

Luidsprekerkabel zonder streep

Sluit aan op de min (–) uitgangsaansluiting van de

stereo versterker.

Let op

LET OP

Op deze luidsprekeraansluitingen staat een

GEVAARLIJKE spanning. Om een elektrische schok te

voorkomen bij het aansluiten en losmaken van de

luidsprekerkabels, moet u de stekker uit het

stopcontact halen voordat u niet geïsoleerde

onderdelen aanraakt.

D3-4-2-2-3_A1_Nl

S-CN301-LR_Nl.book  4 ページ  ２０１２年２月１０日　金曜日　午後４時１分

5

Nl

Ne

de

rl

a

n

d

s

Technische gegevens

Behuizing. . . . . . . . . . . . . . . . . . . . . . . . . . . Basreflex, boekenplanktype

Luidsprekersysteem . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2-wegsysteem

Woofer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  10 cm conus

Tweeter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,0 cm koepel

Impedantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6

Ω

Frequentiebereik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Hz tot 40 kHz

Gevoeligheid  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81 dB

Maximaal vermogen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W

Wisselfrequentie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Buitenafmetingen . . . . . . . . . . 135 (B) mm x 230 (H) mm x 220 (D) mm

Gewicht  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2,9 kg

Bijgeleverde accessoires

Luidsprekerkabel (2,5 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Antislipkussentjes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2 sets

Veiligheidssteun . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Schroeven voor veiligheidssteun . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Garantiebewijs

Handleiding (dit document)

• De S-CN301-LR bestaat uit twee luidsprekersystemen.

• Wijzigingen in ontwerp en technische gegevens

voorbehouden, zonder voorafgaande kennisgeving.

© 2012 PIONEER CORPORATION.

Alle rechten voorbehouden.

Opmerking

S-CN301-LR_Nl.book  5 ページ  ２０１２年２月１０日　金曜日　午後４時１分

2

Es

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación

vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de

tratamiento, recuperación y reciclado.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados

en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el

método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y

reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana.

K058b_A1_Es

Muchas gracias por la adquisición de este producto Pioneer.

Lea todo este manual de instrucciones para aprender a operar correctamente su modelo. Después de haber leído las instrucciones, guarde

el manual en un lugar seguro para poder consultarlo en el futuro.

Antes de comenzar

• La impedancia nominal de este sistema de altavoces es de

6

Ω

. Conecte el sistema de altavoces a un amplificador que

tenga una impedancia de carga de 6

Ω

(un modelo que tenga

inscrito “6

Ω

” en los terminales de salida de altavoz).

Para evitar daños en el sistema de altavoces debido a una

sobrecarga de entrada, tenga presente las precauciones

siguientes:

• No suministre potencia al sistema de altavoces si excede la

entrada máxima permisible.

• Cuando emplee un ecualizador gráfico para acentuar los

sonidos altos de la gama de agudos, no aplique un volumen

excesivo del amplificador.

• No trate de forzar a un amplificador de poca potencia para que

produzca altos volúmenes de sonido (se incrementaría la

distorsión armónica del amplificador y podría dañarse el

altavoz).

Precaución: instalación

• Desconecte la alimentación, desenchufe su equipo

audiovisual y consulte las instrucciones antes de conectar

componentes. Asegúrese de emplear unos cables de

conexión adecuados.

• No instale el sistema de altavoces en lugares que queden

expuestos a la luz directa del sol ni cerca de aparatos de

calefacción. Estas condiciones podrían producir la

contracción de los materiales de madera y del acabado,

ocasionando deformación de la caja acústica, decoloración o

daños en los altavoces.

Las condiciones que los seres humanos consideran

desagradables son también perjudiciales para los

altavoces. Proporcionándoles un entorno confortable se

ayudará a que los altavoces puedan mostrar su óptimo

rendimiento. Conserve un entorno de utilización como se

indica a continuación:

Temperatura:

15 ºC a 25 ºC

Humedad relativa: 35 % a 65 % (en invierno)

40 % a 70 % (en verano)

•  Cuando emplee acondicionadores de aire o estufas en la

habitación para refrigeración o calefacción, tome

precauciones para evitar la deshumidificación excesiva.

•  No ponga los altavoces cerca de lugares tales como las

ventanas, porque el aire del exterior podría producir

condensación de humedad dentro del altavoz.

Precaución: durante la utilización

• No emplee el altavoz para emitir sonido distorsionado durante

largos períodos de tiempo. Correría el peligro de incendios.

• No se suba ni se siente encima del altavoz, y no permita que

los niños jueguen sobre el altavoz.

• No ponga objetos grandes ni pesados sobre el altavoz.

• El altavoz tiene un disyuntor de circuito de recuperación

automática incorporado que lo protege contra las

sobrecargas de señal. Si se silencia el altavoz debido a una

entrada de señal excesiva, baje el volumen del amplificador y

espere algunos segundos. El disyuntor de circuito se

desactivará automáticamente y volverá a activar los altavoces.

Limpieza de la caja acústica

En condiciones normales de utilización, emplee un paño seco

para frotar la superficie y mantener limpias las cajas acústicas. Si

es necesario, límpielas con un paño humedecido en un

detergente neutro diluido en cinco o seis partes de agua, y

enjuáguelo bien. No emplee cera para muebles ni detergentes.

No utilice nunca, ni en la unidad como cerca de ella, disolventes,

bencina, pulverizadores de insecticida u otros productos

químicos, ya que estos productos podrían corroer la superficie.

S-CN301-LR_Es.book  2 ページ  ２０１２年２月１０日　金曜日　午後３時５５分

3

Es

Es

pa

ño

l

Modo de instalación

Selección del lugar de colocación de los sistemas de

altavoces

• Los sonidos reproducidos por los sistemas de altavoces

quedan fácilmente afectados de formas sutiles por las

condiciones del lugar de audición.

• Para obtener el mejor sonido, seleccione un piso sólido para

colocar los altavoces, y sitúe los altavoces como se muestra

arriba. El nivel de los graves puede ajustarse acercando o

alejando los altavoces de la pared posterior. Ajuste los

altavoces de modo que queden equidistantes de sus paredes

laterales respectivas para poder obtener un sonido

equilibrado.

• Ponga los altavoces izquierdos y derechos equidistantes con

respecto a su posición de audición para obtener un buen

sonido estereofónico. Emplee cables de altavoz de la misma

longitud para cada altavoz.

• Si la habitación tiene mucha reverberación, le recomendamos

que cuelgue tela gruesa en las paredes, y/o que ponga una

alfombra en el piso para amortiguar el sonido. Para obtener

los mejores resultados, cubra las paredes por completo.

• No ponga el altavoz sobre una superficie inestable. Correría el

peligro de caídas, pudiendo ocasionar heridas y daños en el

equipo.

• Estos altavoces son del tipo estante, y ofrecen su mejor

rendimiento cuando se ponen sobre una superficie sólida y

nivelada separada del piso. Si se ponen los altavoces

directamente sobre el piso se producirá un sonido con

retumbo y sin definición. De forma ideal, los altavoces de

agudos deben quedar aproximadamente al nivel de los oídos

cuando está sentado en la posición de audición.

• Esta unidad tiene dos orificios para

tornillos en el panel inferior. Estos

orificios sirven para instalar una

ménsula de altavoz o un soporte de

altavoz. Las ménsulas de altavoz

están disponibles en los

establecimientos del ramo y pueden

utilizarse para montar los altavoces

en una pared o en el techo. La

ilustración de la derecha muestra la

separación y el tamaño de los

orificios. Cuando seleccione una

ménsula de altavoz, asegúrese de

que pueda soportar un peso de 2,9 kg como mínimo. Lea todas

las precauciones de seguridad los manuales de instrucciones

así como las instrucciones que acompañan a la ménsula. Si

los altavoces no están correctamente montados serán

peligrosos.

Montaje del accesorio de soporte de seguridad

• Asegúrese de que la pared en la que se propone montar los

altavoces tenga suficiente resistencia para soportarlos.

• Pase un cable resistente, de venta en los establecimientos del

ramo, por el accesorio de soporte de seguridad para sostener

con seguridad el altavoz en la pared. Asegúrese de que la

pared en la que fija el altavoz tenga suficiente resistencia para

soportar el peso del altavoz. Después de fijar el altavoz,

asegúrese de que no pueda caerse.

• No fije el accesorio de soporte de seguridad directamente a la

pared. Sólo deberá utilizarse junto con un cable resistente

para evitar la caída del altavoz.

• No instale los altavoces en una posición elevada del techo o

de la pared. La rejilla está diseñada para poder extraerse y,

como tal, puede caerse y causar daños o lesiones personales

si se instala por encima de la altura de la cabeza.

• Fije los accesorios de soporte de seguridad enroscando los

tornillos accesorios en los orificios de la parte inferior de los

altavoces.

Ejemplos de montaje del sistema de altavoces utilizando

el accesorio de soporte de seguridad

Montaje en la pared

Montaje en el techo

• Afloje primero el tornillo de la parte posterior de la rejilla,

enrolle varias veces el cable resistente en torno al tornillo y

apriete el tornillo.

• Pase dos cables resistentes por el accesorio de soporte de

seguridad y fije el altavoz a la pared o al techo como se

muestra arriba.

• Si monta los altavoces en la pared o techo, asegúrese primero

de que la superficie de montaje pueda soportar 2,9 kg como

mínimo. Si no está seguro de la capacidad de resistencia a la

carga, pida consejo a un profesional.

• Cuando instale el altavoz en el techo, el altavoz debe quedar

orientado hacia abajo. Oriente el altavoz de modo que el

logotipo de Pioneer que hay en la rejilla pueda leerse con

normalidad.

• Después de la instalación, asegúrese de que los altavoces

queden fijados con seguridad.

50 cm

desde la

pared lateral

20 cm

desde la

pared

posterior

50° a 60°

Precaución

Utilice tornillos M5.

Profundidad del orificio de

tornillo: 9 mm

60 mm

Rejilla

Vista posterior del altavoz

Accesorio de soporte

de seguridad

Tornillo

Cables resistentes

Vista posterior del altavoz

Rejilla

Tornillo

Cables resistentes

Cables resistentes

Accesorio de soporte

de seguridad

S-CN301-LR_Es.book  3 ページ  ２０１２年２月１０日　金曜日　午後３時５５分

4

Es

• Pioneer no se hace responsable de accidentes o daños como

consecuencia de una instalación incorrecta, manipulación

indebida o por las modificaciones del producto, así como

tampoco debido a desastres naturales.

Aplicación de las pastillas antideslizantes

Se recomienda el empleo de pastillas antideslizantes en el lugar

de instalación. Ponga las pastillas en las cuatro esquinas del lado

del altavoz que queda abajo. Tenga presente que, dependiendo

del lugar, es posible que las pastillas no ofrezcan una tracción

suficiente como para evitar por completo el deslizamiento, por lo

que deberá tenerse cuidado para no instalar los altavoces en

situaciones en las que puedan resbalar.

• Para poder aplicar con seguridad las pastillas antideslizantes,

ponga el altavoz sobre un paño suave u otro material similar.

Colocación y extracción de la rejilla

Podrá extraer la rejilla frontal si así lo desea. Para extraerla, siga

las instrucciones siguientes:

1

Para extraer la rejilla, ponga las manos en la parte inferior

de la rejilla y tire con cuidado de la misma hacia fuera. Luego,

haga lo mismo en la parte superior para separarla.

2

Para volver a colocar la rejilla, alinee los cuatro orificios

de la parte posterior de la rejilla con los apéndices de los

altavoces y empuje firmemente.

Conexiones

1

Desconecte la alimentación del amplificador.

2

Conecte los cables de altavoz a los terminales de entrada

de la parte posterior del altavoz. En cuanto a la polaridad de

los terminales de entrada, el rojo es positivo (+) y el negro es

negativo (–).

Afloje los bornes de los terminales de entrada e inserte los cables

de altavoz en cada uno de los orificios de los terminales, y luego

apriete los bornes.

3

Conecte el otro extremo de los cables a los terminales de

salida de altavoz en el amplificador (para más detalles al

respecto, consulte el manual de instrucciones del

amplificador).

• También podrá conectar los terminales del altavoz con una

clavija de punta cónica.

• Cuando emplee una clavija de punta cónica, quite primero las

tapas que cubren el terminal del altavoz.

• Después de haber efectuado la conexión tire ligeramente del

cable para asegurar la seguridad y solidez de la conexión. Las

conexiones defectuosas pueden ocasionar ruido e

interrupción del sonido.

• Si los hilos de los cables salen de los terminales y entran en

contacto entre sí, el amplificador recibirá una carga adicional

excesiva. Esto puede hacer que el amplificador deje de

funcionar e incluso que pueda dañarse.

• Cuando emplee un juego de altavoces conectados a un

amplificador, no podrá obtener el efecto estéreo normal si se

ha invertido la polaridad (+, –) de uno de los altavoces

(izquierdo o derecho).

Importante

Pastilla

antideslizante

Precaución

Cable de altavoz con franja blanca

Conéctelo al terminal de salida

positivo (+) del amplificador estéreo.

Cable de altavoz sin franja

Conéctelo al terminal de salida negativo (–) del amplificador estéreo.

Precaución

PRECAUCIÓN

Por estos terminales de altavoz circula tensión ACTIVA

que es PELIGROSA. Para evitar el peligro de descargas

eléctricas al conectar o desconectar los cables de

altavoz, desenchufe el cable de alimentación antes de

tocar las partes de los cables que no están aisladas.

D3-4-2-2-3_A1_Es

S-CN301-LR_Es.book  4 ページ  ２０１２年２月１０日　金曜日　午後３時５５分

5

Es

Es

pa

ño

l

Especificaciones

Caja  . . . . . . . . . . . . . . . . . . . . . . . . Tipo estante con reflexión de graves

Configuración . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 vías

Altavoz de subgraves . . . . . . . . . . . . . . . . . . . . . . . . . . Cono de 10 cm

Altavoz de agudos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  Domo de 2,0 cm

Impedancia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6

Ω

Respuesta en frecuencia . . . . . . . . . . . . . . . . . . . . . . . . . 45 Hz a 40 kHz

Sensibilidad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81 dB

Potencia máxima  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W

Frecuencia de cruce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Dimensiones exteriores

 . . . . . . . . . . . . . . . . . . . . . .  135 (An) mm x 230 (Al) mm x 220 (Prf) mm

Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2,9 kg

Accesorios suministrados

Cable de altavoz (2,5 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Pastillas antideslizantes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2 juegos

Accesorio de soporte de seguridad  . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Tornillos para el accesorio de soporte de seguridad . . . . . . . . . . . . . .  2

Tarjeta de garantía

Manual de instrucciones (este manual)

• El S-CN301-LR se vende con dos sistemas de altavoces

incluidos.

• Especificaciones y diseño sujetos a posibles cambios sin

previo aviso debido a mejoras del producto.

© 2012 PIONEER CORPORATION.

Todos los derechos reservados.

Nota

S-CN301-LR_Es.book  5 ページ  ２０１２年２月１０日　金曜日　午後３時５５分

2

Pt

K058b_A_Po

Se quiser deitar fora este produto, não o misture com o lixo comum. De acordo com a legislação, existe um sistema de recolha

separado para os equipamentos electrónicos fora de uso, que requerem tratamento, recuperação e reciclagem apropriados.

Os consumidores dos Estados-membros da UE, da Suíça e da Noruega podem entregar equipamentos electrónicos fora de uso em

determinadas instalações de recolha ou a um retalhista (se adquirirem um equipamento novo similar).

Nos países não mencionados acima, informe-se sobre o método de eliminação correcto junto das autoridades locais.

Ao fazê-lo estará a garantir que o produto que já não tem utilidade para si é submetido a processos de tratamento, recuperação e reciclagem

adequados, evitando-se assim potenciais efeitos negativos para o ambiente e a saúde humana.

Ob

r

igado

p

o

r

 te

r

 adqui

r

ido este

pr

oduto Pionee

r

.

Leia

p

o

r

 favo

r

 estas manual de inst

r

uções na sua totalidade

p

a

r

a fica

r

 a sabe

r

 como o

p

e

r

a

r

 adequadamente o seu a

p

a

r

elho. De

p

ois de

te

r

mina

r

 a leitu

r

a destas inst

r

uções, gua

r

de-as num local segu

r

o

p

a

r

a

r

efe

r

ência futu

r

a.

Antes de começar

• A  im

p

edância nominal deste sistema de colunas é de 6

Ω

.

Ligue a coluna a um am

p

lificado

r

 com uma im

p

edância de

ent

r

ada de 6

Ω

(um modelo que exibe “6

Ω

” nos te

r

minais de

saída da coluna).

De modo a

pr

eveni

r

 danos nas colunas

r

esultantes de

sob

r

eca

r

ga na ent

r

ada, obse

r

ve

p

o

r

 favo

r

 as seguintes

pr

ecauções:

• Não  fo

r

neça

p

otência ao sistema de colunas

p

a

r

a além da

ent

r

ada máxima

p

e

r

mitida.

• Quando utiliza

r

 um equalizado

r

 g

r

áfico

p

a

r

a da

r

 ênfase a sons

altos na faixa das altas f

r

equências, não utilize um volume de

am

p

lificação excessivo.

• Não  fo

r

ce um am

p

lificado

r

 de baixa

p

otência a

pr

oduzi

r

 altos

volumes de som (a disto

r

ção ha

r

mónica do am

p

lificado

r

aumenta

r

á, além de

p

ode

r

 danifica

r

 a coluna).

Precaução instalação

• Desligue da tomada o seu equi

p

amento audio-visual e

consulte o manual de inst

r

uções quando liga

r

 os

com

p

onentes ent

r

e si. Ce

r

tifique-se que utiliza os cabos de

ligação adequados.

• Não instale as colunas em á

r

eas ex

p

ostas a luz sola

r

 di

r

eta

nem

pr

óximo de aquecedo

r

es. Tais condições

p

odem

r

esulta

r

na cont

r

ação das

p

a

r

tes em madei

r

a ou do acabamento,

levando à defo

r

mação da caixa, descolo

r

ação, ou danos nas

colunas.

Condições conside

r

adas desag

r

adáveis

p

a

r

a humanos são

também det

r

imentais

p

a

r

a as colunas. P

r

o

p

iciando um

ambiente confo

r

tável

p

a

r

a as colunas ajudá-las-á a exibi

r

 o

seu melho

r

 desem

p

enho. Mantenha

p

o

r

 favo

r

 o ambiente

nas seguintes condições:

Tem

p

e

r

atu

r

a:

   15 °C a 25 °C

Humidade

r

elativa: 35 % a 65 % (inve

r

no)

   40 % a 70 % (ve

r

ão)

•  Quando utiliza

r

 a

r

 condicionado ou aquecedo

r

es

p

a

r

a

r

a

p

idamente a

rr

efece

r

 ou aquece

r

 os qua

r

tos, tome

pr

ecauções

p

a

r

a evita

r

 o excesso de desumidificação.

•  Evite coloca

r

 as colunas

p

e

r

to de á

r

eas tais como janelas,

uma vez que o a

r

 liv

r

e

p

ode causa

r

 condensação no inte

r

io

r

da coluna.

Precaução utilização

• Não utilize a coluna

p

a

r

a

pr

oduzi

r

 som disto

r

cido du

r

ante

longos

p

e

r

íodos de tem

p

o. Tal

p

ode

r

esulta

r

 em incêndio.

• Não se sente nem se

p

onha em

p

é em cima das colunas. Não

deixe as c

r

ianças b

r

inca

r

 com as colunas.

• Não  coloque  objectos  g

r

andes ou

p

esados sob

r

e as colunas.

• A coluna tem inco

rp

o

r

ado um disjunto

r

 de

r

ecu

p

e

r

ação

automática que a

pr

otege de sob

r

eca

r

gas do sinal. Se a

coluna fica

r

 sem som devido a um sinal de ent

r

ada excessivo,

baixe o som do am

p

lificado

r

 e es

p

e

r

e alguns segundos. O

disjunto

r

 desliga

r

-se-á e liga

r

á de novo as colunas.

Limpeza da caixa das colunas

Em condições de utilização no

r

mais, a

p

assagem com um

p

ano

seco é suficiente

p

a

r

a mante

r

 a caixa lim

p

a. Se necessá

r

io lim

p

e

com um

p

ano embebido num dete

r

gente neut

r

o diluído cinco ou

seis vezes em água, e to

r

cido bem. Não utilize ce

r

a ou dete

r

gentes

p

a

r

a mobília.

Não utilize nunca diluentes, benzina, s

pr

ays insecticidas ou out

r

o

pr

oduto químico neste ou

pr

óximo deste a

p

a

r

elho,

p

ois tal

co

rr

oe

r

á as su

p

e

r

fícies.

S-CN301-LR_Pt.book  2 ページ  ２０１２年２月１０日　金曜日　午後４時８分

3

Pt

P

o

rtug

u

ê

s

Como instalar

Escolha do local onde colocar os sistemas de colunas

• Os sons

pr

oduzidos at

r

avés do sistema de colunas são

facilmente afectados, de modo subtil,

p

elas condições do

es

p

aço de audição.

• Pa

r

a um melho

r

 desem

p

enho sono

r

o, escolha um chão sólido

p

a

r

a coloca

r

 as colunas e coloque-as como ilust

r

ado em

cima. Os g

r

aves

p

odem se

r

 ajustados deslocando as colunas

p

a

r

a mais

p

e

r

to ou mais longe da

p

a

r

ede. Ajuste as colunas

de modo a que fiquem equidistantes das

p

a

r

edes late

r

ais, de

modo a assegu

r

a

r

 um som equlib

r

ado.

• Pa

r

a um bom som este

r

efónico coloque as colunas esque

r

da

e di

r

eita a igual distância da

p

osição de audição. Utilize cabos

do mesmo com

pr

imento

p

a

r

a cada coluna.

• Se  o  qua

r

to tive

r

 muita

r

eve

r

be

r

ação,

r

ecomendamos

p

endu

r

a

r

 tecidos fo

r

tes nas

p

a

r

edes, e/ou coloca

r

 uma

ca

rp

ete no chão

p

a

r

a abso

r

ve

r

 o som. Pa

r

a os melho

r

es

r

esultados, cub

r

a as

p

a

r

edes com

p

letamente.

• Não coloque a coluna numa su

p

e

r

fície instável. Pode to

r

na

r

-

se

p

e

r

igosa em caso de queda,

p

a

r

a além de danifica

r

 o

equi

p

amento.

• Estas colunas são colunas ti

p

o

pr

atelei

r

a que a

pr

esentam o

seu melho

r

 desem

p

enho quando colocadas sob

r

e uma

su

p

e

r

fície sólida e de nível, afastada do chão. A colocação das

colunas di

r

ectamente sob

r

e o solo

r

esulta num som de

est

r

ondo, indefinido. Idealmente, os tweete

r

s devem se

r

colocados à altu

r

a dos ouvidos do ouvinte quando este estive

r

sentado na

p

osição de audição.

• Este a

p

a

r

elho tem dois o

r

ifícios

r

oscados no

p

ainel da base. Estes

o

r

ifícios fo

r

am concebidos

p

a

r

a

fixa

r

 um su

p

o

r

te de colunas ou um

p

é

p

a

r

a coluna. Su

p

o

r

tes

p

a

r

a

colunas estão dis

p

oníveis no

me

r

cado e

p

odem se

r

 utilizados

p

a

r

a monta

r

 as colunas numa

p

a

r

ede ou no tecto. O diag

r

ama à

di

r

eita ilust

r

a o es

p

açamento e a

dimensão dos fu

r

os. Quando

escolhe

r

 um su

p

o

r

te de coluna

ce

r

tifique-se que este su

p

o

r

ta

p

elo

menos 2,9 kg. Leia

p

o

r

 favo

r

 os avisos de segu

r

ança neste

manual de inst

r

uções e também as inst

r

uções que

acom

p

anham o su

p

o

r

te. Colunas montadas inco

rr

ectamente

constituem um

p

e

r

igo.

Montagem do equipamento de suporte de

segurança

• Ce

r

tifique-se que a

p

a

r

ede onde

pr

etende coloca

r

 as colunas

é fo

r

te suficiente

p

a

r

a as su

p

o

r

ta

r

.

• Passe um fio

r

efo

r

çado, dis

p

onível no me

r

cado, at

r

avés do

equi

p

amento de su

p

o

r

te de segu

r

ança

p

a

r

a fixa

r

 fi

r

memente

a coluna à

p

a

r

ede. Ce

r

tifique-se que a

p

a

r

ede na qual está a

fixa

r

 a coluna é fo

r

te suficiente

p

a

r

a su

p

o

r

ta

r

 o

p

eso da

coluna. De

p

ois de fixa

r

 a coluna ce

r

tifique-se que esta não cai.

• Não fixe o equi

p

amento de su

p

o

r

te de segu

r

ança

di

r

ectamente à

p

a

r

ede. Este deve se

r

 utilizado a

p

enas em

conjunção com um fio

r

efo

r

çado de modo a evita

r

 a queda da

coluna.

• Não instale as as suas colunas sob

r

e a cabeça, na

p

a

r

ede ou

no tecto. A g

r

elha foi concebida

p

a

r

a se

r

 destacável, e como

tal

p

ode cai

r

 e causa

r

 est

r

agos ou fe

r

imentos, se a coluna fo

r

instalada num local alto.

• Utilizando os

p

a

r

afusos acessó

r

ios, fixe o equi

p

amento de

su

p

o

r

te de segu

r

ança aos o

r

ifícios na base das colunas.

Exemplos de montagem das colunas utilizando o

equipamento de suporte de segurança

Montagem na parede

Montagem no tecto

• Af

r

ouxe o

p

a

r

afuso na t

r

asei

r

a da g

r

elha uma vez. En

r

ole

de

p

ois o fio

r

efo

r

çado vá

r

ias vezes à volta do

p

a

r

afuso e a

p

e

r

te

o

p

a

r

afuso.

• Faça

p

assa

r

 dois fios

r

efo

r

çados at

r

avés do equi

p

amento de

su

p

o

r

te de segu

r

ança e fixe a coluna à

p

a

r

ede ou ao tecto,

como ilust

r

ado acima.

• Se  monta

r

 as colunas na

p

a

r

ece ou tecto, ce

r

tifique-se

pr

imei

r

o que a su

p

e

r

fície de montagem su

p

o

r

ta

p

elo menos

2,9 kg. Se não tive

r

 a ce

r

teza da ca

p

acidade de su

p

o

r

te,

pr

ocu

r

e o conselho de um

pr

ofissional.

• Quando  instala

r

 a coluna no tecto, a coluna deve

r

á fica

r

a

p

ontada

p

a

r

a baixo. O

r

iente a coluna de modo a que o

logoti

p

o Pionee

r

pr

esente a g

r

elha

p

ossa le

r

 lido

no

r

malmente.

• De

p

ois de instala

r

, ce

r

tifique-se que as colunas estão fixadas

fi

r

memente.

50 cm

da

p

a

r

ede do

lado

20 cm

da

p

a

r

ede

de fundo

50° a 60°

Precaução

Utilize

p

a

r

afusos M5.

P

r

ofundidade do o

r

íficio

p

a

r

a

o

p

a

r

afuso: 9 mm

60 mm

G

r

elha

Vista ante

r

io

r

 da coluna

Equi

p

amento de su

p

o

r

te

de segu

r

ança

Pa

r

afuso

Fios

r

efo

r

çados

Vista ante

r

io

r

 da coluna

G

r

elha

Pa

r

afuso

Fios

r

efo

r

çados

Fios

r

efo

r

çados

Equi

p

amento de su

p

o

r

te

de segu

r

ança

S-CN301-LR_Pt.book  3 ページ  ２０１２年２月１０日　金曜日　午後４時８分

4

Pt

• A  Pionee

r

 não se

r

á

r

es

p

onsável

p

o

r

 acidentes ou danos

r

esultantes da instalação im

pr

ó

pr

ia, má utilização ou

modificação do

pr

oduto, ou desast

r

es natu

r

ais.

Aplicação das almofadas anti-derrapantes

A utilização de almofadas anti-de

rr

a

p

antes de

p

ende do local de

instalação. A

p

lique as almofadas nos quat

r

o cantos do lado da

coluna que i

r

ão esta

r

 em contacto com o chão. Note que,

de

p

endendo do local, as almofadas

p

odem não ofe

r

ece

r

 t

r

acção

suficiente

p

a

r

a

pr

eveni

r

 o deslizamento, de modo a que deve

toma

r

 cuidado

p

a

r

a não instala

r

 as colunas em locais onde

fiquem sujeitas a deslizamentos.

• Pa

r

a

p

e

r

miti

r

 uma a

p

licação cuidadosa das almofadas anti-

de

rr

a

p

antes, coloque a coluna sob

r

e um

p

ano macio ou um

mate

r

ial semelhante.

Fixação e remoção da grelha

A g

r

elha f

r

ontal

p

ode se

r

r

eti

r

ada se assim desejado. Pa

r

a

r

eti

r

a

r

siga estas inst

r

uções:

1

Para retirar a grelha, coloque as mãos na base da grelha

e puxe suavemente. Repita a operação na parte de cima da

grelha, de modo a destacá-la.

2

Para voltar a colocar a grelha, alinhe os quatro orifícios na

traseira da grelha com os pinos na coluna e pressione

firmemente.

Ligações

1

Desligue a alimentação do amplificador.

2

Ligue os cabos da coluna aos terminais de entrada na

parte anterior da coluna. No que diz respeito à polaridade de

entrada, o encarnado é positivo (+) e o preto é negativo (–).

Af

r

ouxe as

p

o

r

cas nos te

r

minais de ent

r

ada e insi

r

a os cabos em

cada um dos o

r

íficios do

p

oste do te

r

minal. A

p

e

r

te de

p

ois as

p

o

r

cas.

3

Ligue as outras extremidades dos cabos aos terminais de

saída para colunas no amplificador (para, detalhes consulte o

manual de instruções do amplificador).

• Pode também liga

r

 os te

r

minais da coluna utilizando uma

ficha banana.

• Quando utiliza

r

 uma ficha em banana,

r

eti

r

e

pr

imei

r

o as

tam

p

as que cob

r

em os te

r

minais das colunas.

• De

p

ois de liga

r

 as fichas,

p

uxe os cabos levemente

p

a

r

a se

ce

r

tifica

r

 que as ext

r

emidades destes se encont

r

am ligadas

fi

r

memente aos te

r

minais. Ligações deficientes

p

odem c

r

ia

r

r

uído e inte

rr

u

p

ção no som.

• Se os fios dos cabos sai

r

em

p

a

r

a fo

r

a dos te

r

minais,

p

e

r

mitindo que fiquem em contacto uns com os out

r

os, o

am

p

lificado

r

 fica

r

á sujeito a ca

r

ga adicional. Tal

p

ode

r

á faze

r

com que o am

p

lificado

r

 deixe de funciona

r

,

p

odendo mesmo

causa

r

 danos no am

p

lificado

r

.

• Quando utiliza

r

 o conjunto de colunas ligadas a um

am

p

lificado

r

, não consegui

r

á obte

r

 o efeito este

r

eofónico

usual se a

p

ola

r

idade (+, –) de uma das colunas (esque

r

da ou

di

r

eita) estive

r

 inve

r

tida.

Importante

Almofada anti-

de

rr

a

p

ante

Precaução

Cabo de coluna com linha b

r

anco

Ligue ao te

r

minal de saída

p

ositivo

(+) do am

p

lificado

r

 esté

r

eo.

Cabo de coluna sem linha

Ligue ao te

r

minal de saída negativo (–) do am

p

lificado

r

 esté

r

eo.

Precaução

CUIDADO

Estes terminais de coluna estão sob

voltagem

PERIGOSA

. Para evitar o risco de choque eléctrico ao

ligar ou desligar os cabos de coluna, desligue o cabo

de alimentação de energia antes de tocar em quaisquer

componentes não isolados.

 D3-4-2-2-3_A_Po

S-CN301-LR_Pt.book  4 ページ  ２０１２年２月１０日　金曜日　午後４時８分

5

Pt

P

o

rtug

u

ê

s

Especificações

Caixa  . . . . . . . . . . . . . . . . . . . . . . . . . .  Ti

p

o

pr

atelei

r

a

r

eflexo de g

r

aves

Configu

r

ação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 vias

Altifalante de g

r

aves (Woofe

r

) . . . . . . . . . . . . . . . . . . . . . . . . .10 cm cone

Tweete

r

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,0 cm em cú

p

ula

Im

p

edância . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6

Ω

Res

p

osta em f

r

equência  . . . . . . . . . . . . . . . . . . . . . . . . . 45 Hz a 40 kHz

Sensibilidade. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81 dB

Potência máxima  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W

F

r

equência de c

r

ossove

r

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Dimensões exte

r

io

r

es . . . . . . .  135 (L) mm x 230 (A) mm x 220 (P) mm

Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2,9 kg

Acessórios fornecidos

Cabos de colunas (2,5 m). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Almofadas anti-de

rr

a

p

antes  . . . . . . . . . . . . . . . . . . . . . . . .  2 conjuntos

Equi

p

amento de su

p

o

r

te de segu

r

ança . . . . . . . . . . . . . . . . . . . . . . . .  2

Pa

r

afusos

p

a

r

a equi

p

amento de su

p

o

r

te de segu

r

ança . . . . . . . . . . .  2

Ficha de ga

r

antia

Manual de inst

r

uções (o

pr

esente documento)

• O S-CN301-LR vem equi

p

ado com dois sistemas de colunas.

• Es

p

ecificações e conce

p

ção sujeitas a

p

ossíveis modificações

sem aviso

pr

évio, devido a melho

r

amentos.

© 2012 PIONEER CORPORATION.

Todos os di

r

eitos

r

ese

r

vados.

Nota

S-CN301-LR_Pt.book  5 ページ  ２０１２年２月１０日　金曜日　午後４時８分

2

Sv

K058b_A_Sv

Denna produkt får inte kastas tillsammans med vanligt hushållsavfall. Uttjänta elektronikprodukter skall enligt lag samlas in separat

för särskild hantering och återvinning.

I EU:s medlemsländer samt Schweiz och Norge får privata hushåll kostnadsfritt lämna in uttjänt elektronik på särskilda insamlingsställen och

återvinningscentraler eller hos en återförsäljare (vid köp av liknande produkt).

I övriga länder skall lokala myndigheter kontaktas för information om korrekt avfallshantering.

Härigenom kommer den kasserade produkten att samlas in, behandlas och återvinnas på det sätt som krävs för att minska negativ påverkan på

miljö och människors hälsa.

G

r

atule

r

a

r

 till ditt inkö

p

 av denna Pionee

r

-högtala

r

e.

Läs nogg

r

ant igenom denna b

r

uksanvisning, så att du vet hu

r

 du skall hante

r

a högtala

r

en

p

å

r

ätt sätt. Nä

r

 du ha

r

 läst igenom

b

r

uksanvisningen, skall du fö

r

va

r

a den

p

å en säke

r

p

lats fö

r

 f

r

amtida b

r

uk.

Innan du startar

• Detta  högtala

r

systems nominella im

p

edans ä

r

 6

Ω

. Anslut

högtala

r

systemet till en fö

r

stä

r

ka

r

e med en

belastningsim

p

edans

p

å 6

Ω

(en modell dä

r

 “6

Ω

” visas intill

högtala

r

utgången).

Fö

r

 att fö

r

hind

r

a att högtala

r

systemet skadas

p

å g

r

und av

öve

r

belastad inmatning, skall du följa följande

säke

r

hetsfö

r

esk

r

ifte

r

:

• Mata inte uteffekt till högtala

r

systemet som öve

r

sk

r

ide

r

 den

maximalt tillåtna ingången.

• Nä

r

 du använde

r

 en g

r

afisk equalize

r

 fö

r

 att betona k

r

aftiga

diskantljud, skall du inte använda fö

r

 hög ljudnivå fö

r

fö

r

stä

r

ka

r

en.

• Fö

r

sök inte att tvinga en lågeffektsfö

r

stä

r

ka

r

e att mata ut

k

r

aftiga ljudnivåe

r

 (fö

r

stä

r

ka

r

ens ha

r

moniska disto

r

sion ökas

och du kan skada högtala

r

en).

Observera: Placering

• Stäng av och lossa din AV-ut

r

ustning f

r

ån elnätet samt se i

b

r

uksanvisninga

r

na vid anslutning av a

pp

a

r

ate

r

. Kont

r

olle

r

a

att du använde

r

 ko

rr

ekta anslutningskabla

r

.

• Place

r

a inte högtala

r

systemet

p

å

p

latse

r

 som utsätts fö

r

 di

r

ekt

solljus elle

r

 nä

r

a vä

r

meelement. Sådana

p

latse

r

 kan

r

esulte

r

a

i k

r

ym

p

ning av t

r

ämate

r

ielet och fö

r

säm

r

a ytfinishen, vilket

lede

r

 till defo

r

me

r

ing av höljet, missfä

r

gning elle

r

 skada

p

å

själva högtala

r

na.

Konditione

r

 som bet

r

aktas som obehagliga fö

r

 människo

r

ä

r

 skadiga även fö

r

 högtala

r

e. Att ska

p

a en komfo

r

tabel

miljö fö

r

 högtala

r

na hjäl

p

e

r

 dem att visa sina bästa sido

r

.

Bibehåll följande miljö vid användning:

Tem

p

e

r

atu

r

:

 15 ºC till 25 ºC

Relativ luftfuktighet: 35 % till 65 % (vinte

r

)

     40 % till 70 % (somma

r

)

•  Vid användning av A/C:s elle

r

 element fö

r

 att snabbt kyla

ned elle

r

 vä

r

ma u

pp

r

um, skall du vidta åtgä

r

de

r

 fö

r

 att

undvika k

r

aftig avfuktning av luften.

•  Undvik att

p

lace

r

a högtala

r

en nä

r

a

p

latse

r

 med fönste

r

,

dä

r

fö

r

 att den utvändiga luften kan o

r

saka kondens inne i

högtala

r

en.

Observera: Vid användning

• Använd inte högtala

r

en fö

r

 utmatning av fö

r

v

r

ängt ljud unde

r

långa tids

p

e

r

iode

r

. Detta kan leda till fa

r

a fö

r

 b

r

and.

• Du  få

r

 inte sitta elle

r

 stå

p

å högtala

r

en och inte låta ba

r

n leka

p

å den.

• Place

r

a inte sto

r

a elle

r

 tunga fö

r

emål ovan

p

å högtala

r

en.

• Högtala

r

en ha

r

 en inbyggd automatisk k

r

etsb

r

yta

r

e fö

r

åte

r

ställning, som skydda

r

 den mot öve

r

belastningssignale

r

.

Om högtala

r

en tystna

r

p

å g

r

und av fö

r

 hög signalingång, skall

du sänka fö

r

stä

r

ka

r

ens ljudnivå och vänta i någ

r

a sekunde

r

.

Då stängs k

r

etsb

r

yta

r

en av automatiskt och aktive

r

a

r

högtala

r

na igen.

Rengöring av högtalarhöljet

Vid no

r

mal användning bö

r

 det

r

äcka med att to

r

ka av med en to

rr

duk fö

r

 att hålla höljet

r

ent. Om så e

r

fo

r

d

r

as, kan du

r

engö

r

a med

en duk som ha

r

 do

pp

ats i ett neut

r

alt

r

engö

r

ingsmedel som ha

r

s

p

ätts ut fem elle

r

 sex gånge

r

 med vatten och v

r

idits u

r

 o

r

dentligt.

Använd inte möbelvax elle

r

 k

r

aftiga

r

engö

r

ingsmedel.

Använd ald

r

ig thinne

r

, bensen, insektss

pr

aye

r

 elle

r

 and

r

a

kemikalie

r

p

å elle

r

 nä

r

a högtala

r

en, dä

r

fö

r

 att sådana komme

r

 att

ko

rr

ode

r

a yto

r

na.

S-CN301-LR_Sv.book  2 ページ  ２０１２年２月１０日　金曜日　午後４時１５分

3

Sv

Sv

en

sk

a

Placering

Val av högtalarsystemets placering

• Ljud  som  s

p

elas genom högtala

r

na

p

åve

r

kas lätt

p

å subtila

sätt av fö

r

hållandena i lyssnings

r

ummet.

• Fö

r

 att få bästa tänkba

r

a ljud skall du välja ett stabilt golv att

ställa högtala

r

na

p

å och

p

lace

r

a högtala

r

na

p

å det sätt som

visas hä

r

 ovan. Basen kan juste

r

as genom att du flytta

r

högtala

r

na nä

r

ma

r

e elle

r

 läng

r

e bo

r

t f

r

ån bakväggen. Ställ

högtala

r

na så att de stå

r

 lika långt f

r

ån sidovägga

r

na fö

r

 att få

ett balanse

r

at ljud.

• Place

r

a vänste

r

 och höge

r

 högtala

r

e lika långt f

r

ån din

lyssnings

p

osition fö

r

 att få ett b

r

a ste

r

eoljud. Använd lika

långa högtala

r

kabla

r

 fö

r

 va

r

je högtala

r

e.

• Om

r

ummet ha

r

 mycket åte

r

klange

r

r

ekommende

r

a

r

 vi att du

hänge

r

 tunga ga

r

dine

r

p

å vägga

r

na och/elle

r

 lägge

r

 en matta

p

å golvet fö

r

 att däm

p

a ljudet. Fö

r

 att få bästa tänkba

r

a ljud

skall du täcka vägga

r

na helt.

• Ställ inte högtala

r

en

p

å en ostadig yta. Den kan utgö

r

a en fa

r

a

om den ti

pp

a

r

 öve

r

 och detta kan också skada ut

r

ustningen.

• Dessa högtala

r

e ä

r

 avsedda att användas i en bokhylla och ge

r

bästa ljudåte

r

givning nä

r

 de

p

lace

r

as

p

å ett solitt och jämnt

unde

r

lag ovanfö

r

 golvnivå. På golvet ge

r

 högtala

r

na ett

dånande och odefinie

r

at ljud. Diskanelementet bö

r

 befinna

sig i lyssna

r

ens ö

r

onhöjd.

• Denna enhet ha

r

 två sk

r

uvhål

p

å

unde

r

sidan. Dessa hål kan

användas fö

r

 fastsättning av ett

högtala

r

fäste elle

r

 ett högtala

r

stativ.

Högtala

r

fästen kan kö

p

as i

fackhandeln och kan användas fö

r

att monte

r

a högtala

r

na

p

å en vägg

elle

r

 i taket. Bilden hä

r

 till höge

r

visa

r

 hålens avstånd och sto

r

lek.

Nä

r

 du välje

r

 ett högtala

r

fäste,

måste du fö

r

vissa dig om att det kan

bä

r

a u

pp

 en vikt

p

å minst 2,9 kg. Läs

igenom säke

r

hetsfö

r

esk

r

ifte

r

na i

denna b

r

uksanvisning samt de inst

r

uktione

r

 som medfölje

r

fästet. Högtala

r

e som inte ha

r

 monte

r

ats

p

å

r

ätt sätt ä

r

 en fa

r

a.

Montering av säkerhetsfästet

• Fö

r

vissa dig om att den vägg du tänke

r

 hänga u

pp

 högtala

r

na

p

å, ä

r

 till

r

äckligt sta

r

k fö

r

 att bä

r

a u

pp

 dem.

• D

r

ag en fö

r

stä

r

kt vaje

r

, inkö

p

t i fackhandeln, genom

säke

r

hetsfästet fö

r

 att säke

r

t hålla fast högtala

r

en i väggen.

Fö

r

vissa dig om att den vägg du låse

r

 fast högtala

r

en i ä

r

till

r

äckligt k

r

aftig fö

r

 att kla

r

a av högtala

r

ens vikt. Nä

r

 du ha

r

satt fast högtala

r

en, skall du kont

r

olle

r

a att den inte kan ti

pp

a

öve

r

.

• Sätt  inte  fast  säke

r

hetsfästet di

r

ekt i väggen. Det skall endast

användas i kombination med en fö

r

stä

r

kt vaje

r

 fö

r

 att fö

r

hind

r

a

att högtala

r

en falle

r

 ned.

• Monte

r

a inte högtala

r

na högt i taket elle

r

p

å väggen. G

r

illen ä

r

utfo

r

mad fö

r

 att kunna tas bo

r

t och den kan dä

r

fö

r

 falla ne

r

och o

r

saka mate

r

iella skado

r

 elle

r

p

e

r

sonskado

r

, om du

monte

r

a

r

 den öve

r

 huvudhöjd.

• Använd de medföljande sk

r

uva

r

na fö

r

 att sätta fast

säke

r

hetsfästena i hålen

p

å högtala

r

nas unde

r

sida.

Exempel på montering av högtalarsystemet med

användning av säkerhetsfästet

Montering på väggen

Montering i taket

• Lossa sk

r

uven

p

å g

r

illens baksida ett va

r

v, vi

r

a dä

r

efte

r

 den

fö

r

stä

r

kta vaje

r

n

r

unt sk

r

uven fle

r

a va

r

v och d

r

ag dä

r

efte

r

 fast

sk

r

uven igen.

• D

r

ag två fö

r

stä

r

kta vaj

r

a

r

 genom säke

r

hetsfästet och sätt fast

högtala

r

en

p

å väggen elle

r

 i taket såsom visas hä

r

 ovan.

• Om  du  monte

r

a

r

 högtala

r

na

p

å väggen elle

r

 i taket, skall du

fö

r

st fö

r

vissa dig om att monte

r

ingsytan kan bä

r

a minst 2,9 kg.

Om du ä

r

’osäke

r

p

å belastningska

p

aciteten, skall du be om

pr

ofessionell hjäl

p

.

• Vid  monte

r

ing av högtala

r

en i taket komme

r

 högtala

r

ens

f

r

amsida att va

r

a vänd nedåt. Vänd högtala

r

en så att Pionee

r

-

logon

p

å g

r

illnätet kan läsas

p

å no

r

malt sätt.

• Efte

r

p

lace

r

ingen skall du kont

r

olle

r

a att högtala

r

na stå

r

stadigt.

50 cm

f

r

ån

sidoväggen

20 cm

f

r

ån

bakväggen

50° till 60°

Observera

Använd M5-sk

r

uva

r

.

Sk

r

uvhålets dju

p

: 9 mm

60 mm

G

r

ill

Högtala

r

en sedd bakif

r

ån

Säke

r

hetsfäste

Sk

r

uv

Fö

r

stä

r

kta vaj

r

a

r

Högtala

r

en sedd bakif

r

ån

G

r

ill

Sk

r

uv

Fö

r

stä

r

kta vaj

r

a

r

Fö

r

stä

r

kta vaj

r

a

r

Säke

r

hetsfäste

S-CN301-LR_Sv.book  3 ページ  ２０１２年２月１０日　金曜日　午後４時１５分

4

Sv

VIKTIGT

Dessa högtalarkontakter är strömförande och

innehåller

FARLIG SPÄNNING

. För att minska risken för

elektrisk stöt när du ansluter eller drar ur

högtalarsladdarna ska nätkabeln dras ur innan någon

oisolerad del vidrörs.

 D3-4-2-2-3_A_Sw

• Pionee

r

 kan inte ställas till ansva

r

 fö

r

 någ

r

a som helst olycko

r

elle

r

 skado

r

 som ä

r

r

esultatet av felaktig installation,

felanvändning elle

r

 modifie

r

ing av

pr

odukten, ej helle

r

 av

natu

r

katast

r

ofe

r

.

Fastsättning av glidskyddsdynor

Användning av glidskyddsdyno

r

r

ekommende

r

as i enlighet med

högtala

r

nas

p

lace

r

ing. Sätt fast dyno

r

na i de fy

r

a hö

r

nen av

högtala

r

ens unde

r

sida. Obse

r

ve

r

a att dyno

r

na kanske inte kan ge

fullgott skydd mot glidning vid vissa

p

lace

r

inga

r

, så va

r

 noga med

att inte

p

lace

r

a högtala

r

na

p

å

p

latse

r

 dä

r

 de kanske kan glida.

• Lägg högtala

r

en

p

å en mjuk duk elle

r

 liknande mate

r

ial fö

r

 att

sätta fast glidskyddsdyno

r

na

p

å ett säke

r

t sätt.

Fastsättning och borttagning av grillen

G

r

illen kan tas bo

r

t, om så önskas. Följ dessa anvisninga

r

 vid

bo

r

ttagning:

1

Vid borttagning av grillen skall du sätta händerna vid

grillens undre kant och dra varsamt utåt. Gör därefter samma

sak vid den övre delen för att lossa grillen.

2

Vid fastsättning av grillen skall du passa in de fyra hålen

på grillens baksida mot tapparna på högtalaren och trycka in

ordentligt.

Anslutningar

1

Stäng av strömmen till din förstärkare.

2

Anslut högtalarkablarna till ingången på högtalarens

baksida. Den röda ingångens polaritet är positiv (+) och den

svarta är negativ (–).

Lösgö

r

 kno

pp

a

r

na

p

å ingånga

r

na och anslut högtala

r

kabla

r

na till

va

r

 sitt hål

p

å te

r

minale

r

na och d

r

a fast kno

pp

a

r

na.

3

Anslut ledningarnas andra ändar till förstärkarens

högtalarutgång (se förstärkarens bruksanvisning för

ytterligare upplysningar).

• Du kan också ansluta till högtala

r

te

r

minale

r

na med en

banankontakt.

• Nä

r

 en banankontakt används, skall du fö

r

st ta bo

r

t de kå

p

o

r

som täcke

r

 högtala

r

te

r

minalen.

• Efte

r

 anslutninga

r

na skall du d

r

a lätt i kabla

r

na fö

r

 att

kont

r

olle

r

a att kabelända

r

na sitte

r

 fast o

r

dentligt i

te

r

minale

r

na. Sla

r

viga anslutninga

r

 kan leda till stö

r

ninga

r

och ljudavb

r

ott.

• Om ledninga

r

nas kä

r

nt

r

åda

r

 falle

r

 ut f

r

ån te

r

minale

r

na så att

de komme

r

 i kontakt med va

r

and

r

a, utsätts fö

r

stä

r

ka

r

en fö

r

 en

ext

r

a belastning som ä

r

 fö

r

 k

r

aftig. Detta kan gö

r

a att

fö

r

stä

r

ka

r

en sluta

r

 att funge

r

a och den kan till och med

skadas.

• Om  du  använde

r

 ett högtala

rp

a

r

 anslutet till en fö

r

stä

r

ka

r

e,

komme

r

 du inte att få no

r

mal ste

r

eoeffekt om

p

ola

r

iteten

(+, –) fö

r

 en av högtala

r

na (vänste

r

 elle

r

 höge

r

) ha

r

 fö

r

växlats.

Viktigt

Glidskyddsdyna

Observera

Högtala

r

ledning med vit linje

Anslut till ste

r

eofö

r

stä

r

ka

r

ens

p

ositiva (+) utgång.

Högtala

r

ledning utan linje

Anslut till ste

r

eofö

r

stä

r

ka

r

ens negativa (–) utgång.

Observera

S-CN301-LR_Sv.book  4 ページ  ２０１２年２月１０日　金曜日　午後４時１５分

5

Sv

Sv

en

sk

a

Specifikationer

Hölje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  Bokhyllety

p

 med bas

r

eflex

Utfo

r

mning  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-vägs

Baselement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 cm kon

Diskantelement  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2,0 cm dome

Im

p

edans  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6

Ω

F

r

ekvensomfång . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Hz till 40 kHz

Känslighet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81 dB

Maximal effekt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W

B

r

ytf

r

ekvens. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 kHz

Ytte

r

mått  . . . . . . . . . . . . . . . . . 135 (B) mm x 230 (H) mm x 220 (D) mm

Vikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2,9 kg

Medföljande tillbehör

Högtala

r

kabel (2,5 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Glidskyddsdyno

r

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 satse

r

Säke

r

hetsfäste  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Sk

r

uva

r

 fö

r

 säke

r

hetsfäste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2

Ga

r

antibevis

B

r

uksanvisning (detta dokument)

• S-CN301-LR leve

r

e

r

as med två högtala

r

system.

• Tekniska data och utfö

r

ande kan, i fö

r

bätt

r

ingssyfte, änd

r

as

utan fö

r

egående meddelande.

© 2012 PIONEER CORPORATION.

Ko

p

ie

r

ing fö

r

bjuden.

Anmärkning

S-CN301-LR_Sv.book  5 ページ  ２０１２年２月１０日　金曜日　午後４時１５分

2

Da

Hvis du vil skille dig af med dette produkt, må du ikke smide det ud sammen med dit almindelige husholdningsaffald. Der findes et

separat indsamlingssystem for udtjente elektroniske produkter i overensstemmelse med lovgivningen, som kræver korrekt

bearbejdning og genanvendelse.

Private husholdninger i EU’s medlemsstater, i Schweiz og i Norge kan gratis aflevere deres udtjente elektroniske produkter i specificerede

indsamlingsområder eller hos en detailhandler (hvis der købes et lignende nyt produkt).

I lande, som ikke er nævnt ovenfor, skal du kontakte de lokale myndigheder for at spørge, hvordan du korrekt skaffer dig af med det udtjente

produkt.

Du garanterer dermed, at dit udtjente produkt gennemgår den nødvendige bearbejdning og genanvendelse, og forhindrer dermed, at miljøet og

menneskers sundhed ikke påvirkes negativt.

K058b_A1_Da

Tak fo

r

 købet af dette

pr

odukt f

r

a Pionee

r

.

Gennemlæs venligst denne b

r

ugsanvisning g

r

undigt, så du ved, hvo

r

dan du skal anvende din model

p

å ko

rr

ekt vis. Gem b

r

ugsvejledningen

p

å et sikke

r

t sted, nå

r

 du e

r

 fæ

r

dig med at læse den, så du sene

r

e kan konsulte

r

e den.

Inden du begynder

• Dette højttale

r

systems nominelle im

p

edans e

r

 6

Ω

. Slut

højttale

r

systemet til en fo

r

stæ

r

ke

r

 med en

belastningsim

p

edans f

r

a 6

Ω

 (en model med “6

Ω

” vist

p

å

højttale

r

udgangste

r

minale

r

ne).

Iagttag venligst de følgende sikke

r

hedsfo

r

sk

r

ifte

r

, således at

skade

p

å højttale

r

systemet

p

å g

r

und af indgangsove

r

belastning

undgås:

• St

r

ømfo

r

syningen til højttale

r

systemet må ikke ove

r

stige den

højeste tilladte indgang.

• Anvend ikke en fo

r

 k

r

aftig fo

r

stæ

r

ke

r

lydsty

r

ke, nå

r

 du

anvende

r

 en g

r

afisk equalize

r

 til at f

r

emhæve k

r

aftig lyd i det

højf

r

ekvente om

r

åde.

• Tving ikke en fo

r

stæ

r

ke

r

 med svag st

r

ømfo

r

syning til at

pr

oduce

r

e en k

r

aftig lyd (fo

r

stæ

r

ke

r

ens ha

r

moniske

fo

r

v

r

ængning vil blive øget, hvo

r

ved højttale

r

en kan lide

skade).

Forsigtig: installation

• Sluk  fo

r

 og tag dit AV-udsty

r

 ud af fo

r

bindelse og gå f

r

em efte

r

anvisninge

r

ne, nå

r

 du tilslutte

r

 a

pp

a

r

ate

r

ne. Sø

r

g fo

r

 at

anvende de

r

igtige tilslutningskable

r

.

• Installé

r

 ikke højttale

r

systemet

p

å stede

r

, hvo

r

 det kan blive

udsat fo

r

 di

r

ekte sol elle

r

 i næ

r

heden af va

r

mea

pp

a

r

ate

r

.

Sådanne fo

r

hold kan

r

esulte

r

e i at t

r

æmate

r

iale

r

ne og

ove

r

fladebehandlingen k

r

ybe

r

, hvilket fø

r

e

r

 til defo

r

me

r

ing af

kabinettet, misfa

r

vning og/elle

r

 beskadigelse af højttale

r

ne.

Fo

r

hold, de

r

 anses fo

r

 ubehagelige af menneske

r

, e

r

 også

skadelige fo

r

 højttale

r

e. Hvis man sø

r

ge

r

 fo

r

 behagelige

omgivelse

r

 fo

r

 højttale

r

ne, vil dette bid

r

age til, at de få

r

mulighed fo

r

 at demonst

r

e

r

e de

r

es bedste ydelse. Sø

r

g

venligst fo

r

 b

r

ugsomgivelse

r

 som besk

r

evet he

r

unde

r

:

Tem

p

e

r

atu

r

:

  15 °C til 25 °C

Relativ luftfugtighed: 35 % til 65 % (vinte

r

)

      40 % til 70 % (somme

r

)

•  Hvis de

r

 anvendes ai

r

conditionanlæg elle

r

 va

r

mea

pp

a

r

ate

r

i

r

ummet til hu

r

tigt at afkøle elle

r

 o

p

va

r

me

r

umom

r

åde

r

ne,

skal man tage fo

r

holds

r

egle

r

 til at undgå ekst

r

em

affugtning.

•  Undgå at anb

r

inge højttale

r

en i næ

r

heden af om

r

åde

r

såsom vindue

r

, da luften uden dø

r

e kan bevi

r

ke, at de

r

o

p

stå

r

 kondens inden i højttale

r

en.

Forsigtig: i brug

• Anvend ikke højttale

r

en til at f

r

emb

r

inge fo

r

v

r

ænget lyd i et

længe

r

e tids

r

um. Dette kan

r

esulte

r

e i fa

r

e fo

r

 b

r

and.

• Lad  væ

r

e med at sidde elle

r

 stå

p

å højttale

r

en og lad ikke bø

r

n

lege

p

å højttale

r

en.

• Anb

r

ing ikke sto

r

e og tunge genstande oven

p

å højttale

r

en.

• Højttale

r

en ha

r

 et indbygget. automatisk

r

estitutionsafb

r

yde

r

,

som beskytte

r

 den mod signalove

r

belastning. Hvis højttale

r

en

e

r

 afb

r

udt

p

å g

r

und af en fo

r

 sto

r

 signalindgang, skal du

mindske fo

r

stæ

r

ke

r

lydsty

r

ken og vente et

p

a

r

 sekunde

r

.

Afb

r

yde

r

en slås automatisk f

r

a og tænde

r

 de

r

efte

r

 fo

r

højttale

r

ne igen.

Rengøring af højttalerkabinettet

Ved no

r

mal b

r

ug bø

r

 aftø

rr

ing med en tø

r

 klud væ

r

e tilst

r

ækkeligt

til at holde kabinettet

r

ent. Om nødvendigt

r

engø

r

es med en klud,

som e

r

 dy

pp

et i et neut

r

alt

r

engø

r

ingsmiddel, som e

r

 fo

r

tyndet fem

elle

r

 seks gange med vand og de

r

efte

r

 v

r

edet godt o

p

. Anvend ikke

møbel

p

olitu

r

 elle

r

r

ensemidle

r

.

Anvend ald

r

ig fo

r

tynde

r

,

r

ensebenzin, insekts

pr

ay elle

r

 and

r

e

kemikalie

r

p

å elle

r

 i næ

r

heden af denne enhed, da disse midle

r

 vil

ødelægge ove

r

flade

r

ne.

S-CN301-LR_Da.book  2 ページ  ２０１２年２月１０日　金曜日　午後４時２１分

3

Da

Da

nsk

Installationsanvisninger

Valg af installationssted for højttalersystemet

• Lyd  f

r

a højttale

r

systemet

p

åvi

r

kes nemt

p

å en umæ

r

kelig

måde af fo

r

holdene

p

å lyttestedet.

• Den bedste lyd o

p

nås ved at man stille

r

 højttale

r

ne

p

å et solidt

gulv og

p

lace

r

e

r

 dem som illust

r

e

r

et he

r

unde

r

. Bassen kan

r

egule

r

es ved at man flytte

r

 højttale

r

ne næ

r

me

r

e til elle

r

længe

r

e væk f

r

a bagvæggen. Indstil højttale

r

ne, så de e

r

 i

samme afstand f

r

a de

r

es

r

es

p

ektive sidevægge, således at en

balance

r

et lyd ga

r

ante

r

es.

• Anb

r

ing venst

r

e og høj

r

e højttale

r

 i samme afstand f

r

a din

lytte

p

osition, så en god ste

r

eolyd o

p

nås. Anvend

højttale

r

ledninge

r

 af samme længde til hve

r

 højttale

r

.

• Hvis  de

r

 e

r

 meget efte

r

klang i

r

ummet, anbefale

r

 vi at du

hænge

r

 noget tungt stof

p

å væggene og/elle

r

 lægge

r

 et tæ

pp

e

p

å gulvet fo

r

 at dæm

p

e lyden. Det bedste

r

esultat o

p

nås ved at

man dække

r

 væggene helt.

• Anb

r

ing ikke højttale

r

en

p

å en ustabil flade. Den kan i så fald

udgø

r

e en fa

r

e, hvis den vælte

r

, og desuden øve skade

p

å

udsty

r

et.

• Disse højttale

r

e e

r

 af bog

r

eol-ty

p

en, som vil yde de

r

es bedste,

hvis de anb

r

inges

p

å en solid,

p

lan flade og ikke

p

å gulvet.

Anb

r

ingelse af højttale

r

ne di

r

ekte

p

å gulvet, vil

r

esulte

r

e i en

buld

r

ende, udefine

r

et lyd. Ideelt bø

r

 diskanthøjttale

r

ne

anb

r

inges i ø

r

ehøjde, nå

r

 du sidde

r

 ned i din lytte

p

osition.

• Dette a

pp

a

r

at ha

r

 to sk

r

uehulle

r

p

å

unde

r

siden. Disse hulle

r

 e

r

be

r

egnet til monte

r

ing af en

højttale

r

konsol elle

r

 et

højttale

r

stativ. Højttale

r

konsolle

r

kan fås i handelen og kan anvendes

til at monte

r

e højttale

r

ne

p

å en væg

elle

r

 et loft. Diag

r

ammet til høj

r

e

vise

r

 afstanden og stø

rr

elsen af

hulle

r

ne. Nå

r

 man vælge

r

 en

højttale

r

konsol, skal man sø

r

ge fo

r

,

at den kan bæ

r

e mindst 2,9 kg.

Gennemlæs venligst

sikke

r

hedsinst

r

uktione

r

ne i denne b

r

ugsanvisning, tillige med

de inst

r

uktione

r

, som følge

r

 med konsollen. Fo

r

ke

r

t

monte

r

ede højttale

r

e udgø

r

 en fa

r

e.

Montering af sikkerhedsstøttedelen

• Kont

r

olle

r

, at den væg,

p

å hvilken du agte

r

 at monte

r

e

højttale

r

ne, e

r

 stæ

r

k nok til at bæ

r

e dem.

• Fø

r

 en stæ

r

k sno

r

 (fås i handelen) gennem

sikke

r

hedsstøttedelen fo

r

 at monte

r

e højttale

r

en solidt

p

å

væggen. Væ

r

 sikke

r

p

å, at den væg, hvo

r

 højttale

r

en skal

monte

r

es, e

r

 stæ

r

k nok til at ba

r

e vægten af højttale

r

en.

Kont

r

olle

r

, at højttale

r

en ikke falde

r

 ned, efte

r

 at den e

r

fastgjo

r

t.

• Monté

r

 ikke sikke

r

hedsstøttedelen di

r

ekte

p

å væggen. Den

bø

r

 kun anvendes sammen med en stæ

r

k sno

r

 fo

r

 at fo

r

hind

r

e

at højttale

r

en falde

r

 ned.

• Monte

r

 ikke højttale

r

ne i højden i loftet elle

r

p

å væggen.

Gitte

r

et e

r

 begnet til at kunne tages af, og det kan de

r

fo

r

 falde

ned og medfø

r

e skade elle

r

 tilskadekomst, hvis det monte

r

es

højt.

• Fastgø

r

 ved hjæl

p

 af tilbehø

r

ssk

r

ue

r

ne sikke

r

hedsstøttedelene

til hulle

r

ne

p

å unde

r

siden af højttale

r

ne.

Eksempler på montering af højttalersystemet med brug

af sikkerhedsstøttedelen

Montering på væggen

Montering i loftet

• Løsn  sk

r

uen

p

å gitte

r

ets bagside en gang, og bind de

r

efte

r

 en

stæ

r

k sno

r

 omk

r

ing sk

r

uen fle

r

e gange og st

r

am sk

r

uen.

• Fø

r

 to stæ

r

ke sno

r

e gennem sikke

r

hedsstøttedelen, og monte

r

de

r

efte

r

 højttale

r

en

p

å væggen elle

r

 i loftet som vist he

r

ove

r

.

• Hvis højttale

r

ne monte

r

es

p

å væggen elle

r

 i loftet, skal du

sø

r

ge fo

r

, at monte

r

ingsfladen kan bæ

r

e mindst 2,9 kg. Hvis

du’e

r

 usikke

r

p

å belastningska

p

aciteten, bedes du

r

ådfø

r

e dig

med en fagmand.

• Nå

r

 højttale

r

en monte

r

es i loftet, vil højttale

r

en vende nedad.

Vend højttale

r

en således, at Pionee

r

 logoet

p

å gitte

r

nettet kan

læses no

r

malt.

• Kont

r

olle

r

 efte

r

 installationen at højttale

r

ne sidde

r

 godt fast.

• Pionee

r

 e

r

 ikke ansva

r

lig fo

r

 ulykke

r

 elle

r

 skade, som e

r

 et

r

esultat af fo

r

ke

r

t monte

r

ing, misb

r

ug elle

r

 modifikation af

pr

oduktet elle

r

 natu

r

katast

r

ofe

r

.

50 cm

f

r

a

sidevæggen

20 cm

f

r

a

bagvæggen

50° til 60°

Forsigtig

B

r

ug M5-sk

r

ue

r

.

Sk

r

uehullets dybde: 9 mm

60 mm

Gitte

r

Højttale

r

e set bagf

r

a

Sikke

r

hedsstøttedel

Sk

r

ue

Stæ

r

ke sno

r

e

Højttale

r

e set bagf

r

a

Gitte

r

Sk

r

ue

Stæ

r

ke sno

r

e

Stæ

r

ke sno

r

e

Sikke

r

hedsstøttedel

Vigtigt

S-CN301-LR_Da.book  3 ページ  ２０１２年２月１０日　金曜日　午後４時２１分
