Pioneer MVH-7300: Installazione

Installazione

Note

• Prima dell’installazione finale vi raccomandiamo

di verificare tutti i sistemi coinvolti e le relative

connessioni.

• Non fate mai uso di parti non autorizzate. Esse

potrebbero infatti dar luogo a malfunzionamenti.

• Qualora l’installazione richieda l’esecuzione di fori

oppure di modifiche al veicolo, rivolgetevi innanzi

tutto al vostro rivenditore.

• Non installate questa unità ove:

— possa interferire con la guida del veicolo.

—

possa causare il ferimento dei passeggeri in

caso di brusca frenata.

• Installate pertanto l’unità lontano dai punti ad

elevata temperatura quali, ad esempio, gli effusori

del sistema di riscaldamento del veicolo.

Italiano

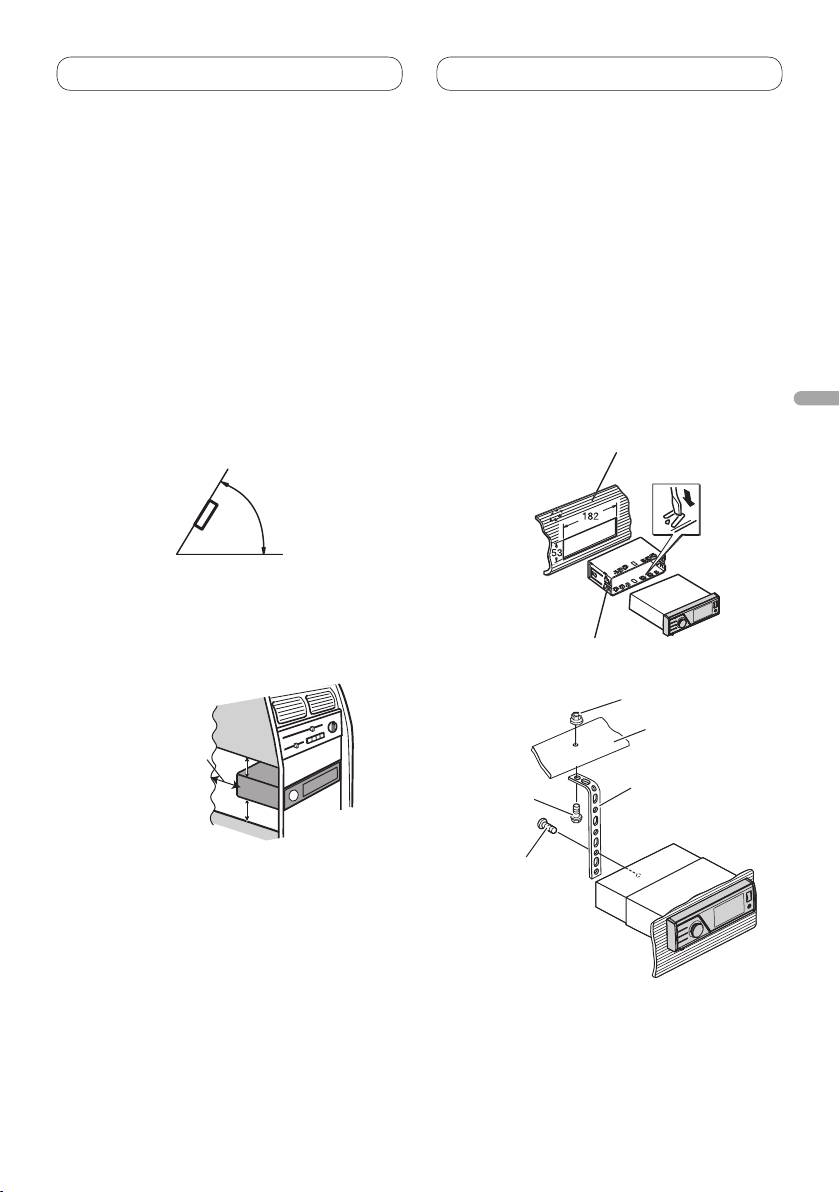

• Le prestazioni migliori si ottengono quando

s’installa l’unità secondo un angolo di ampiezza

inferiore a 60°.

<YRD5342-A> <23>

• Per assicurare un’adeguata dispersione del calore

dell’apparecchio nel corso del suo utilizzo, durante

l’installazione si raccomanda di lasciare ampio

spazio dietro il pannello posteriore e di avvolgere i

cavi allentati affinché non ostruiscano le bocche di

ventilazione.

Installazione con il supporto di

montaggio

• Durante l’installazione utilizzare componenti

disponibili in commercio.

1. Inserire il supporto di montaggio nel

cruscotto.

Se l’unità viene installata in uno spazio poco

profondo, utilizzare il supporto di montaggio

fornito in dotazione. Se dietro l’unità vi è

spazio sufficiente, utilizzare il supporto di

montaggio già predisposto con il veicolo.

2.

Assicurare il supporto di montaggio

utilizzando un cacciavite per piegare le

linguette metalliche (90°) in posizione.

Cruscotto

Supporto di montaggio

3. Installare l’unità come illustrato.

•

Accertarsi che l’unità sia installata saldamente

in posizione. Un’installazione instabile potrebbe

causare salti audio o altri malfunzionamenti.

7

Installazione

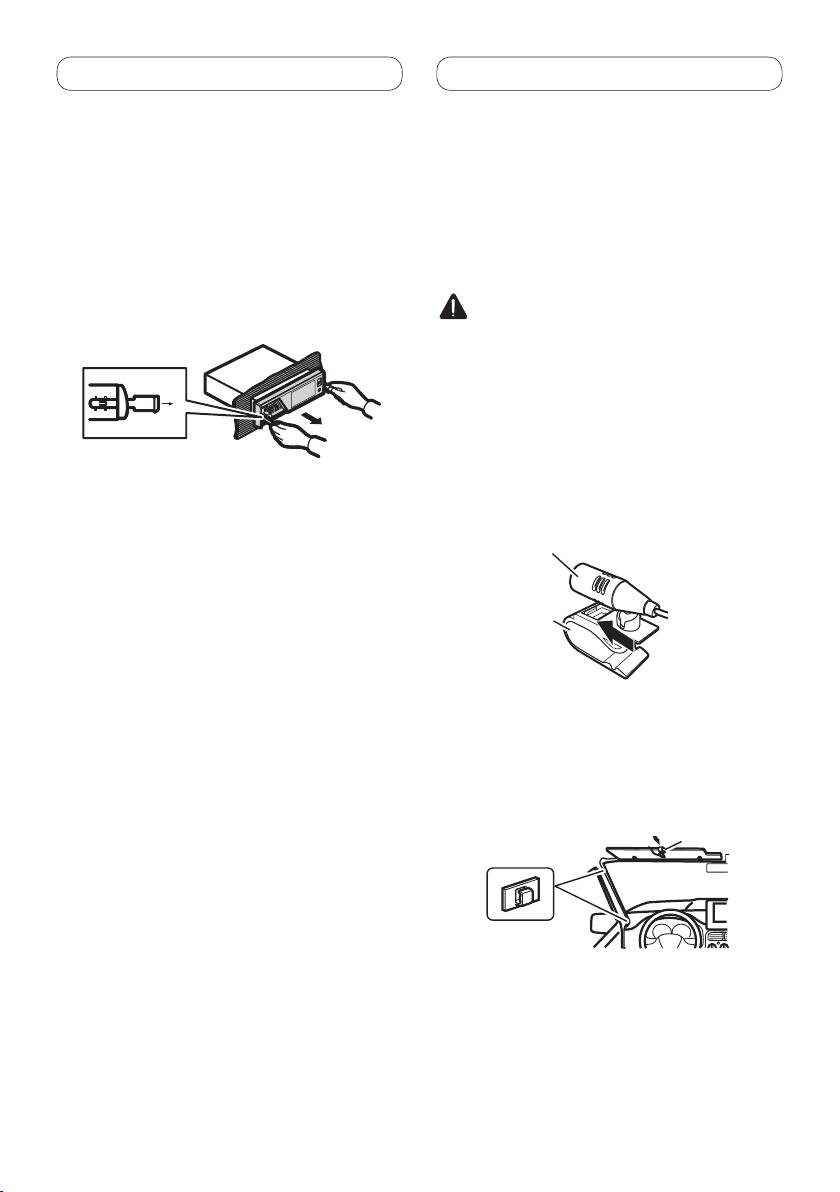

Rimozione dell’unità

Installazione del microfono

1. Premere il tasto di rimozione per

(solo MVH-8300BT)

sbloccare il pannello anteriore.

Installare il microfono in una posizione e con

• Per istruzioni sullo sblocco del pannello

un orientamento che permettano una buona

anteriore si prega di vedere il manuale d’uso.

captazione della voce della persona che

controlla il sistema di navigazione tramite la

2.

Inserire le chiavi di estrazione, fornite

voce.

in dotazione, in entrambi i lati dell’unità

fino a che non scattano in posizione.

PRECAUZIONE

3. Estrarre l’unità dal cruscotto.

È estremamente pericoloso lasciare che il cavo

del microfono si impigli nella colonna dello sterzo

o nella leva del cambio. Assicurarsi di installare

l’unità in modo tale da non ostacolare la guida.

Quando si installa il microfono

sull’aletta parasole

1. Installare il microfono sul gancio

microfono.

Microfono

Gancio microfono

2. Installare il gancio microfono sull’

aletta parasole.

• Installare il gancio microfono tenendo l’aletta

parasole alzata. (Abbassando l’aletta parasole

si riduce il tasso di riconoscimento dei

comandi vocali.)

Gancio microfono

Morsetti

• Usare dei morsetti (da reperire in commercio)

per fissare il cavo nei punti necessari all’

interno del veicolo.

8

<YRD5342-A> <24>

Installazione

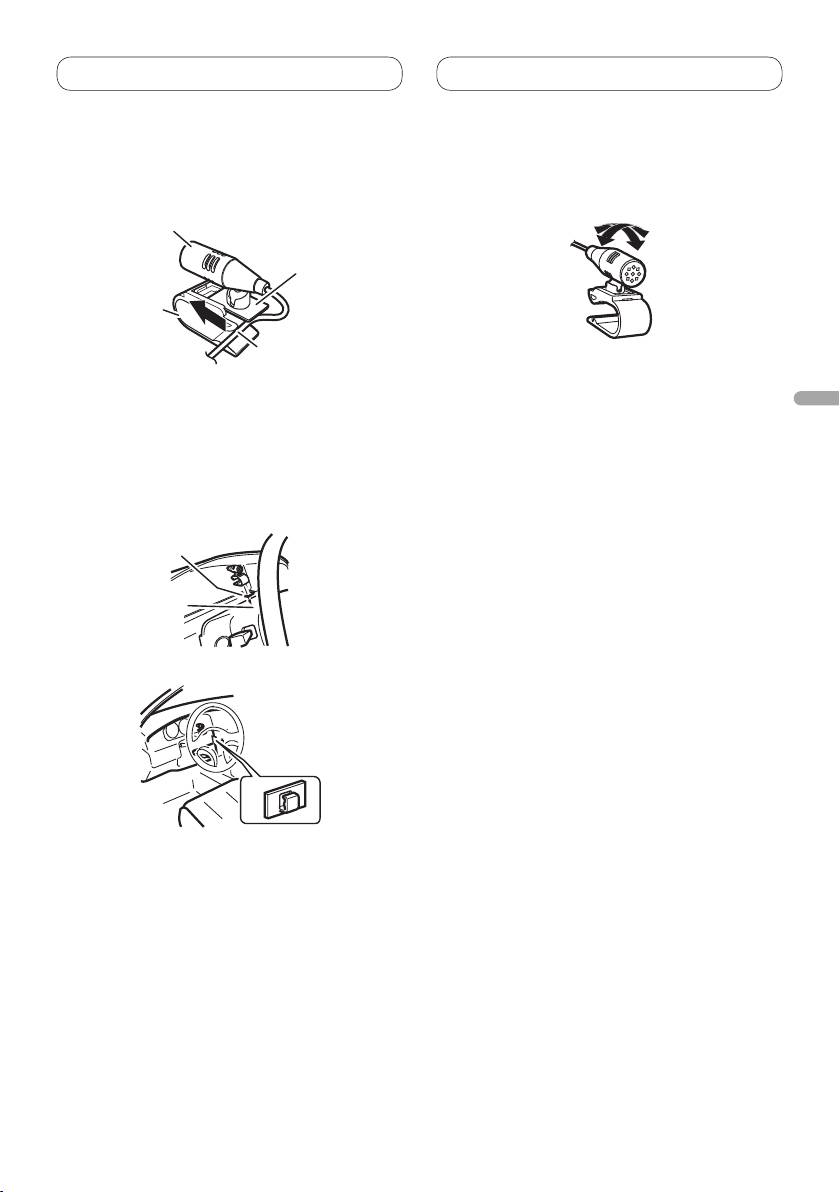

Quando si installa il microfono

Regolazione dell’angolo del

sulla colonna dello sterzo

microfono

1. Installare il microfono sul gancio

L’angolo del microfono è regolabile.

microfono.

Microfono

Base del microfono

Gancio microfono

Far passare il cavo

del microfono

nella scanalatura.

• Il microfono può essere installato anche

Italiano

senza usare l’apposito gancio. In tal caso

occorre rimuovere la base da quest’ultimo

semplicemente facendola scorrere.

2. Installare il gancio microfono sulla

colonna dello sterzo.

Nastro biadesivo

Installare il gancio

microfono sul retro

della colonna dello

sterzo.

Morsetti

• Usare dei morsetti (da reperire in commercio)

per fissare il cavo nei punti necessari all’

interno del veicolo.

9
