Pioneer KRP-SW01W – page 4

61

ChH

中文

2

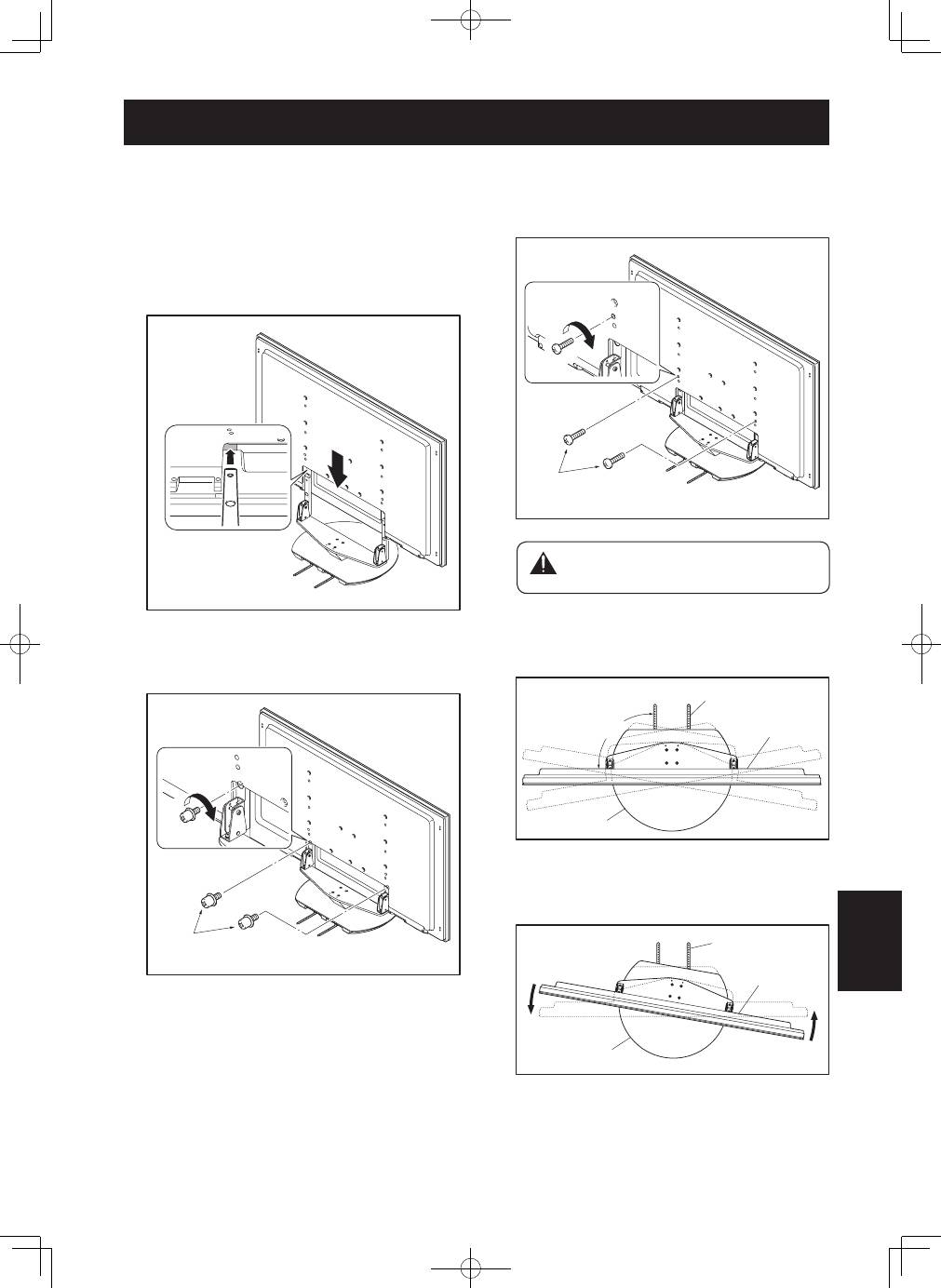

. 將先鋒顯示器及電視安裝到支架上。

將先鋒顯示器及電視的底部安裝在支架的支撐柱狀條，如

箭頭所示的方向，並慢慢的以垂直方式插入。除了支架的

插入狹縫以外，請非常小心的不要將支撐柱狀條插入先鋒

顯示器及電視的任何地方，如果隨意插入先鋒顯示器及電

視的任何零件有可能會導致面板和接頭的損壞，或是支架

彎曲變形。

ԄίშܛұȂ஡Мእ࢙ޒ

఩ᄈቇӒᎣᡘұᏣІႬຝ

ޠۼഌȄ

3

. 用安裝螺絲固定先鋒顯示器及電視

2

。

使用十字螺絲起子固定螺絲。

ԋ၇ᖴ๜!

2

)

M8 x 15 mm:

༄Ք*

安裝先鋒顯示器及電視

4

. 用安裝螺絲固定先鋒顯示器及電視

3

。

使用十字螺絲起子，將先鋒顯示器及電視安裝於標示「

T

」

的位置上。

ԋ၇ᖴ๜!

3

)

M8 x 23 mm:

༄Ք*

注 意

. .

如今已有發生數件因腳架使用不當螺絲安裝 ,.

導致設備破裂或掉落而造成的意外。

5

. 找出底座旋轉範圍的中心點。

安裝於底座上，與先鋒顯示器及電視成直角的防掉落定位

帶，為底座的旋轉角度中心。

਺αМ࢝

90°

٪௭ဤۢ՞ழ

ӒᎣᡘұᏣІႬຝ

如果防掉落定位帶傾向相對於先鋒顯示器及電視的左側，

朝左旋轉顯示器可將底座的旋轉角度調整至中心，使防掉

落定位帶與先鋒顯示器及電視形成直角。

ӒᎣᡘұᏣІႬຝ

਺αМ࢝

٪௭ဤۢ՞ழ

62

ChH

前後角度傾斜調整的機械裝置

根據你個人喜好可以調整先鋒顯示器及電視傾斜的角度，前後

範圍大約

2

度左右。

附注

•

.安裝好先鋒顯示器及電視以後，請調整角度。

•

.請安裝在平坦的桌面上或是其他平坦的表面。

•

.當調整角度時，請握住先鋒顯示器及電視的上端。

調整步驟

1

. 請使用隨附的六角扳手去鬆開往前 / 往後傾斜

的固定閂 ( 左右共兩個位置 )。

請確定以手握住先鋒顯示器及電視的頂端，接著使用隨附

的六角扳手，朝逆時鐘方向旋轉左側和右側的

向前／向後

傾斜固定栓

，使其鬆開。

܂ࠊ0܂ࡤޠ

་ఈڿۢ३

ᚭ໡

2

. 隨個人喜好設定角度。

慢慢搬動先鋒顯示器及電視來設定個人喜好的角度。

2° 2°

附注

當調整角度時，請非常小心的不要將手放在如圖箭頭所指的地

方。

3

. 將往前 / 往後的傾斜固定閂閂緊 ( 左右共兩個

位置 )。

使用隨附的六角扳手，朝順時鐘方向旋轉左側和右側的

向

前／向後傾斜固定栓

，使其鎖緊。用手握住先鋒顯示器及

電視的頂端，直到您已經將固定閂完全閂緊為止。

܂ࠊ0܂ࡤޠ་ఈڿۢ३

३ᆨ

4

. 再一次確認往前 / 往後的傾斜固定閂是閂緊

的。

63

ChH

中文

將產品安裝至電視桌等部位上

在將本產品連同先鋒顯示器及電視一同移至或安裝至電視桌或

其他箱櫃時， 請確實遵守下列注意事項：

移動時的預防措施

注 意

.

•

..當需要將產品移動數公尺以外，先搬移揚聲器，然

後再從支架搬開先鋒顯示器及電視，而後才分別移動

揚聲器，支架和先鋒顯示器及電視。

.

•

.當從支架拆卸先鋒顯示器及電視時，請按照第

65

頁

的“從支架拆卸先鋒顯示器及電視＂步驟。

安裝至電視桌或其他機架上之注意事項

.

在安裝至電視桌或其

..

他機架上時，請握住

先鋒顯示器及電視把手的方式

來握住先鋒顯示器及電視。若

您是握住揚聲器，可能會造成

揚聲器損壞或扭曲。

安裝的預防措施

請確認你可以長久將桌上支架最少固定如下圖所標的前面和後

面的距離空間。

Ⴌຝ਺

न८

ࠊ८

਺αМ࢝

ഷЎ

 40 mm

ഷЎ

 30 mm

ഷЎ

 30 mm

ഷЎ

 30 mm

࡛ឋႬຝ਺ࠕ࡚ഷЎ

480 mm

пα

ӒᎣᡘұᏣІႬຝ

注 意

.

•

.若腳架從電視桌上

突出，則可能會發生

設備撞壞或摔落等無

法預測的意外。

.

•

.當翻轉的時候，請小

心不要讓顯示器碰撞

到牆面或是周邊的物

體。



角度翻轉的範圍

10°

10°

፝ҦദഌٯւңױКཀྵ୞Ӓ

ᎣᡘұᏣІႬຝȄ

線路準備

請使用隨附的線捆綑綁線路。

附注

請小心切勿在先鋒顯示器及電視端的連接線底座上施以壓力。.

使用線捆

1

. 透過孔洞，請將線捆插入支架上方的翻轉平台

上。

ጤਓ

2

..集中連接線，並將其穿過連接線線捆，以整理

連接線。

ऐя࡟ӡᓏȄ

注 意

64

ChH

預防設備翻覆

利用牆壁固定

1

..將防掉落的門栓安裝到先鋒顯示器及電視上。

2

. 利用強力鋼索適當地穩固並牢牢固定到牆上、

柱上或其他堅固的元件上。

•

  左右邊也按照此種方式進行安裝。

•

  線或是鏈條的長度一定要夠長，這樣才能方便支架自由

的轉動。

附注

•

. 請勿使用線的裸金屬芯線，如果芯線經由通風孔進入先鋒顯示器

及電視內部，可能導致人員觸電或造成起火。

•

. 請使用一般市面上可防掉落的門

栓、鋼索及附件。

. 建議螺栓 :.標稱直徑

M8

. ..

長度

12 mm

至

15 mm

2

ጤ

1

٪௭ဤޠߟ੄

ߤӈ

穩固於電視桌或其他部位上

如圖所示，使用防掉落定位帶將先鋒顯示器及電視固定於電視

桌上。請使用市售的螺絲固定機架。

附注

•

. 由於先鋒顯示器及電視的重量頗重，請使用強度足夠的電視桌支

撐其重量，且電視桌應有足夠的寬

度與深度，以確保其不會掉落。

•

. 要將先鋒顯示器及電視穩固於電視

桌上，請使用額定直徑為

6 mm

的

螺絲。如有必要，請向專業安裝人

員請教後再選擇適當的螺絲。

在機櫃的頂板中 (頂板厚度的

中央)量出定位孔，然後用市售

螺絲固定定位帶。

136 mm

螺絲 (可另行購買)

防掉落定位帶

..

在安裝好支架之後，請特別小心確認先鋒顯示器及電視不會翻覆。

•

  可能會因為先鋒顯示器及電視的重量而發生摔落，使人受傷。

•

  為了安全起見，請確實特別小心，確定先鋒顯示器及電視不會摔落。

9 mm

至

 15 mm

最少

20 mm

6 mm

12 mm

至

15 mm

M

8

65

ChH

中文

日本先鋒公司出版。

版權

©2008

日本先鋒公司。

版權所有。

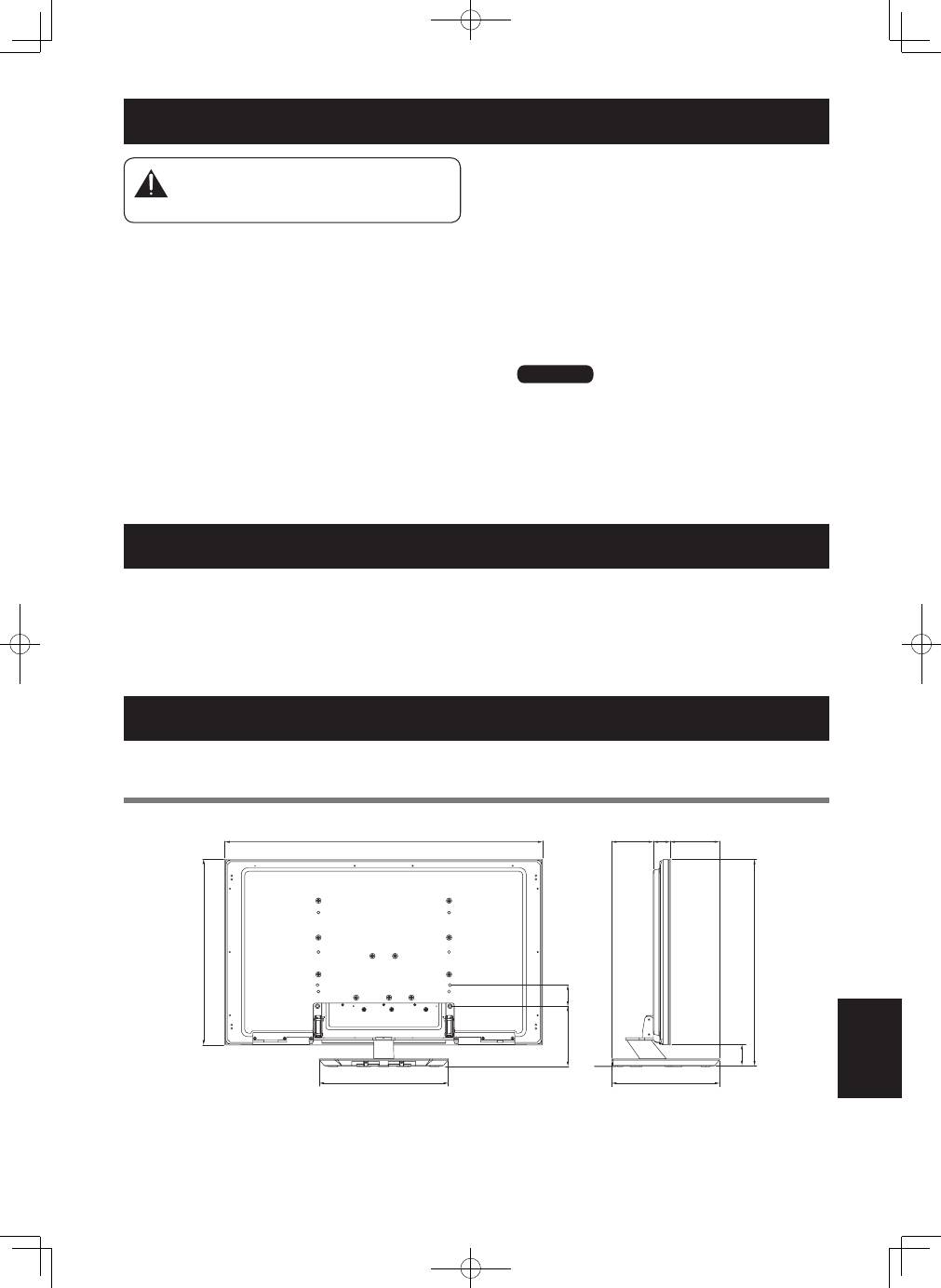

尺寸圖

50

吋顯示器

 (PRO-101FD/KRP-500A/KRP-500M)

（未配備揚聲器）

單位 :

mm

159

187

225

80

64

1233

723

410

490

81

804

從支架拆卸先鋒顯示器及電視

.

從支架來拆解先鋒顯示器及電視，請參照以下所敘述

的步驟，以防意外的發生。

1

關閉電源，然後從電源插座上拔除電源插頭，

從接頭上拔除連接線。

2

請取下防掉落定位帶和線。

3

. 首先請確認將往前 / 往後的傾斜固定閂是閂緊

的。

4

. 先將平坦地面清空，這樣便能將先鋒顯示器及

電視平躺放好，然後舖張紙在上方，便可以防

止被刮傷或其他的傷害。

5

. 將揚聲器搬開。

6

. 請參閱第

61

頁的“安裝先鋒顯示器及電視＂

步驟

3

和步驟

4

.，以移除安裝用的螺絲 ( 共

4

顆螺絲 )。

7

. 從頂部握好先鋒顯示器及電視的把手，並以垂

直方式提起顯示器。

8

. 如步驟

4

將先鋒顯示器及電視慢慢的以紙張覆

蓋，並使螢幕面朝下。

附注

當重新將先鋒顯示器及電視裝回支架時，請確認左右兩邊的支

撐柱狀條是設定相同的角度。

規格

外部尺寸

533 mm

（寬）

 × 339.4 mm

（高）

 × 410 mm

（深）

重量

10.7 kg

•  以上的外部規格如有修改，以改善產品品質，恕不另行通知。

注 意

66

Ru

Спасибо за покупку продукта Pioneer.

Пожалуйста, прочтите данные инструкции по эксплуатации,

чтобы знать, как безопасно и правильно обращаться с этой

моделью. Сохраните данные инструкции по эксплуатации в

надежном месте для использования в будущем.

Установка

•  Проконсультируйтесь с Вашим дилером, если Вы

столкнетесь с трудностями при этой установке.

•  Pioneer не несет ответственности за любые

повреждения, возникшие по причине ненадлежащей

установки, ненадлежащего использования,

модификации или стихийных бедствий.

ОЧЕНЬ ВАЖНО

Запишите приведенные ниже номер модели и серийный

номер данного оборудования.

   Номер модели                     Серийный номер

Сохраните эти номера для последующего использования.

Содержание

Внимание ..............................................................

66

Проверка входящих в комплект деталей ......

67

Уход за полированной поверхностью

столика-подставки .............................................

67

Сборка столика-подставки ...............................

68

Подсоединение дисплея и

телевизора Pioneer .............................................

68

Механизм регулировки угла наклона

вперед/назад ........................................................

70

Установка продукта на тумбе под

телевизор и т.д. ...................................................

71

Подготовка кабелей............................................

71

Предотвращение падения оборудования .....

72

Отсоединение дисплея и телевизора

Pioneer от столика-подставки ..........................

73

Спецификации .....................................................

73

Размеры ................................................................

73

Это обозначение относится к опасности или

опасному режиму работы, которые могут привести

к физическим повреждениям или повреждениям

имущества.

ВНИМАНИЕ

Внимание

Этот столик-подставка, предназначен исключительно для

дисплеев и телевизоров Pioneer (PRO-101FD/KRP-500A/

KRP-500M). Использование с другими моделями может

повлечь за собой неустойчивость и привести к возможным

повреждениям. Для получения дополнительной информации

обратитесь в магазин, где Вы купили телевизор.

Не устанавливайте и не модифицируйте данный продукт,

если это не указано. Не используйте этот столик-подставку

для дисплея и телевизора Pioneer не по назначению, не

модифицируйте и не используйте его для других целей.

Выполните соединения и установку, согласно инструкции

по эксплуатации. Неправильная установка особо опасна, так

как может привести к падению или другим чрезвычайным

происшествиям.

Место установки

•  Выберите место, достаточно прочное, чтобы выдерживать

вес столика-подставки, а также дисплея и телевизора

Pioneer.

•   Удостоверьтесь, что размещаете столик-подставку на

ровной и устойчивой поверхности.

•   Не устанавливайте его вне помещения или в мокром месте,

например, на горячем источнике или вблизи берега.

•   Не устанавливайте столик-подставку в месте, где он может

быть подвержен вибрации или удару.

Сборка и установка

•   Соберите столик-подставку в соответствии с

инструкциями по сборке и надежно затяните

все винты в указанных местах. Бывали случаи,

когда после установки дисплея возникали

непредвиденные происшествия, такие как

поломка или падение оборудования, так

как столик-подставка был установлен не по

инструкции.

•   Дисплей всегда должен устанавливаться

двумя или более лицами, чтобы гарантировать

надежность его установки.

•   Перед установкой отключите питание дисплея и

внешних устройств, затем выньте кабель питания

из розетки.

Этот продукт поворачивается на 10° влево и вправо и

наклоняется вперед и назад примерно на 2°. Не помещайте

никаких предметов в пределах зоны поворота этого продукта,

а также телевизора Pioneer. Устанавливайте этот продукт так,

чтобы при его повседневном использовании или при повороте

он не выходил за габариты тумбы под телевизор или другого

места, где он установлен. Невыполнение этого условия может

стать причиной непредвиденных происшествий, таких как

поломка или падение оборудования (см. страницу 71).

При регулировке угла поворота вперед и назад будьте

чрезвычайно внимательны, чтобы Ваши руки не попали

в пространство между основанием дисплея и телевизора

Pioneer и столиком-подставкой (см. страницу 70).

Не допускайте повреждений, вызываемых падением

продукта, приняв надежные меры против падения (см.

страницу 72).

Не перемещайте подсоединенный дисплей и телевизор

Pioneer на тележке или поддоне с меньшими размерами, чем

у его столика подставки. Это может привести к поломке или

падению.

Не устанавливайте на столе с размерами меньше столика-

подставки.

67

Ru

Pyccкий

Проверка входящих в комплект деталей

Перед сборкой и установкой проверьте наличие всех входящих в комплект деталей.

• Столик-подставка x 1

• Установочные винты

4

  (M4 x 10 мм: черные) x 2

• Шестигранный гаечный ключ x 1

  (Размер по диагонали: 4 мм)

• Инструкция по эксплуатации

  (этот документ) x 1

• Опорные стойки x 2

• Кабельные хомуты x 1

• Планки для предотвращения

  падения x 2

• Установочные винты

1

  (M6 x 12 мм: черные) x 4

  [используются для крепления

  опорных стоек и столика-подставки]

• Установочные винты

2

  (M8 x 15 мм: черные) x 2

• Установочные винты

3

  (M8 x 23 мм: черные) x 2

Внимание

   Храните неиспользуемые небольшие детали в

недоступном для детей месте для предотвращения

случайного контакта.

Уход за полированной поверхностью столика-подставки

Осторожно протрите полированную поверхность столика-

подставки салфеткой, имеющейся в комплекте с дисплеем и

телевизором Pioneer.

Полированная

поверхность

Внимание

•  Использование запыленной или жесткой ткани для

протирки повреждению полировки. поверхности может

привести к повреждению полировки.

•  Столик-подставка содержит большое количество

пластика, поэтому будьте внимательны, чтобы не

протирать ее бензином, растворителями или другими

агрессивными химикатами, так как это может вызвать

повреждение и шелушение окрасочного слоя.

•  Не применяйте на столике-подставке средства от

насекомых и другие распыляемые вещества.

  Кроме того, не оставляйте резиновые или виниловые

изделия в контакте с основанием в течение длительного

времени, так как это может вызвать повреждение

и шелушение окрасочного слоя из-за наличия

пластификатора в пластике.

68

Ru

Подсоединение дисплея и телевизора Pioneer

Внимание

Вес дисплея и телевизора Pioneer составляет

примерно 31,4 кг, он не имеет достаточной

толщины и является неустойчивым.

Следовательно, должны собирать и

устанавливать, как минимум, два человека.

Внимание

•  Обязательно установку выполняйте на ровной,

устойчивой поверхности.

•  Вставьте винты в отверстия вертикально и надежно

затяните.

Способ подсоединения

1

Прикрепите к столику-подставке планки

для предотвращения падения, используя

крепежные винты

4

.

Затяните винты отверткой.

Установочные

винты

4

(M4 x 10 мм: черные)

Планки для

предотвращения падения

Сборка столика-подставки

Внимание

•  Сборку производите на ровном столе и т.д.

•  Вставьте винты в отверстия вертикально и надежно

затяните.

•  При выполнении этой операции, не убирайте руку с

опорной стойки до тех пор, пока она не будет прочно

закреплена.

Порядок сборки

1

  Прикрепите опорную стойку к столику-

подставке с помощью установочных винтов

1

 (в 4-х местах на левой и правой стороне).

Используя отвертку, сначала вкрутите, не затягивая,

верхний крепежный винт, затем вкрутите, не затягивая,

нижний крепежный винт.

Установочные винты

1

(M6 x 12 мм: черные)

Впереди расположены

отверстия большего

диаметра

2

  Полностью затяните установочные винты (в

4-х местах на левой и правой стороне).

Полностью затяните крепежные винты.

69

Ru

Pyccкий

2

  Подсоединение дисплея и телевизора

Pioneer к столику-подставке.

Приложите опорные стойки столика-подставки к

основанию дисплея и телевизора Pioneer, как показано

стрелками, затем медленно вставьте их вертикально.

Будьте чрезвычайно внимательны, чтобы не вставить

опорные стойки столика-подставки в любую другую

часть дисплея и телевизора Pioneer, кроме установочных

пазов столика-подставки. Обратите внимание на то,

что это может вызвать повреждение панели дисплея

и телевизора Pioneer или его входных отверстий или

привести к деформации столика-подставки.

Выровняйте опорные

стойки с основанием

дисплея и телевизора

Pioneer, как показано на

сопроводительной схеме.

3

  Крепление дисплея и телевизора Pioneer с

помощью установочных винтов

2

.

Затяните винты отверткой.

Установочные винты

2

(M8 x 15 мм: черные)

Подсоединение дисплея и телевизора Pioneer

4

Крепление дисплея и телевизора Pioneer с

помощью установочных винтов

3

.

Прикрепите дисплей и телевизор Pioneer в точках с

маркировкой “T” с помощью отвертки.

Установочные винты

3

(M8 x 23 мм: черные)

Внимание

  Бывали случаи, когда возникали

непредвиденные происшествия, такие как

поломка или падение оборудования, так

как столик-подставка устанавливался с

помощью неподходящих винтов.

5

  Нахождение центра зоны поворота столика-

подставки.

Положение, при котором планки для предотвращения

падения находятся под прямым углом относительно

дисплея и телевизора Pioneer, является центром угла

поворота столика-подставки.

90°

Планки для

предотвращения падения

Столик-подставка

Дисплей и

телевизор Pioneer

Если планки для предотвращения падения отклоняются

влево относительно дисплея и телевизора Pioneer, то

угол поворота столика-подставки можно отрегулировать

по отношению к центру поворотом дисплея влево так,

чтобы планки для предотвращения падения образовали

прямой угол относительно дисплея и телевизора Pioneer.

Планки для

предотвращения падения

Столик-подставка

Дисплей и

телевизор Pioneer

70

Ru

Механизм регулировки угла наклона вперед/назад

Эта подставка позволяет регулировать угол наклона дисплея

и телевизора Pioneer в диапазоне приблизительно 2° вперед

или назад согласно Вашему предпочтению.

Внимание

•  Обязательно регулируйте угол наклона

только после того, как Вы подсоединили

дисплей и телевизор Pioneer.

•  Обязательно устанавливайте его на ровном

столе или другой ровной поверхности.

•  При регулировке угла обязательно держите

дисплей и телевизор Pioneer рукой за

верхнюю часть.

Порядок регулировки

1

  Ослабьте крепежные болты регулировки

вперед/назад с помощью входящего в

комплект шестигранного гаечного ключа (в

2-х местах на левой и правой стороне)

Поддерживая дисплей и телевизор Pioneer рукой за

верхнюю часть, ослабьте

крепежные болты наклона

вперед/назад

 на левой и правой стороне, откручивая

их с помощью входящего в комплект шестигранного

гаечного ключа.

Ослабление

Крепежный болт

наклона вперед/назад

2

  Установите желаемый угол.

Установите предпочтительный угол медленным

перемещением дисплея и телевизора Pioneer.

2° 2°

Внимание

При регулировке угла будьте очень внимательны,

чтобы Ваши руки не попали в место, показанное

стрелкой на рисунке.

3

  Затяните крепежные болты наклона вперед/

назад (в 2-х местах на левой и правой

стороне).

Крепко затяните

крепежные болты наклона

вперед/назад

 на левой и правой стороне, закручивая

их с помощью входящего в комплект шестигранного

гаечного ключа.

Обязательно держите дисплей и телевизор Pioneer рукой

за верхнюю часть до тех пор, пока Вы полностью не

затяните болты.

Крепежный болт

регулировки вперед/назад

Затяжка

4

  Проверьте еще раз, чтобы убедиться, что

крепежные болты наклона вперед/ назад

полностью затянуты.

71

Ru

Pyccкий

Установка продукта на тумбе под телевизор и т.д.

Обязательно соблюдайте следующие меры

предосторожности при перемещении или установке этого

продукта с дисплеем и телевизором Pioneer на тумбу под

телевизор или в другое место.

Меры предосторожности при

перемещении

Внимание

 •  При перемещении продукта более чем

на несколько метров, сначала снимите

громкоговоритель затем снимите дисплей

и телевизор Pioneer со столика-подставки

и переместите громкоговоритель, дисплей

и телевизор Pioneer и столик-подставку по

отдельности.

•  При отсоединении дисплея и телевизора

Pioneer от столика-подставки обязательно

соблюдайте процедуру, описанную в разделе

«Отсоединение дисплея и телевизора Pioneer

от столика-подставки» на странице 73.

Меры предосторожности при

установке на тумбу под телевизор

или в другое место

При установке на тумбу

под телевизор или

в другое место держите

дисплей и телевизор Pioneer

за ручки, расположенные на

задней поверхности дисплея

и телевизора Pioneer. Если

держаться за громкоговорители,

это может вызвать их

повреждение или искривление.

Меры предосторожности при установке

Убедитесь, что впереди и сзади столика-подставки Вы всегда

обеспечиваете минимальное пространство величиной,

указанной на следующей схеме.

Тумба под телевизор

Столик-подставка

Мин. 30 мм

Мин. 30 мм

Мин. 30 мм

Мин. 40 мм

Задняя сторона

Передняя сторона

Ширина т

умбы по

д

те

ле

ви

зо

р

Рек

оменду

ет

ся 480 мм или бо

лее

Дисплеи и телевизоры Pioneer

Внимание

  •   Если столик-

подставка выступает

за габариты тумбы

под телевизор,

  это может быть

  причиной непредвиденных

  происшествий, таких как поломка

  или падение оборудования.

•  При повороте примите меры, чтобы не

допустить столкновение дисплея со стенами

или окружающими предметами.



Диапазон углов поворота

10°

10°

Держите дисплей и

телевизор Pioneer за

его ручки и сверху.

Подготовка кабелей

Используйте имеющиеся в комплекте кабельные хомуты

для зажима кабелей.

Внимание

Будьте очень внимательны, чтобы не прилагать усилие

к основаниям кабелей со стороны дисплея и телевизора

Pioneer.

Использование кабельных хомутов

1

  Вставьте кабельный хомут через отверстие

в верхней поворотной площадке столика-

подставки.

Кабельный хомут

2

   Соберите кабели вместе и пропустите их

через кабельный хомут.

Выступание

за

габариты

является

опасным

.

Внимание

72

Ru

Предотвращение падения оборудования

Использование стены для

обеспечения устойчивости

1

Присоединение к дисплею и телевизору

Pioneer болтов для предотвращения

падения.

2

  Использование прочных шнуров для

обеспечения надлежащего и прочного

крепления на стену, стойку или другой

жесткий элемент конструкции.

•  Проделайте эту операцию для крепления с левой и

правой сторон.

•  Длина используемых шнуров должна быть

достаточной, чтобы обеспечить свободный поворот

столика-подставки.

Внимание

•  Не используйте неизолированный металлический

провод для шнуров. Концы проводов могут вызвать

электрический удар и пожар, если попадут внутрь

дисплея и телевизора Pioneer через вентиляционные

отверстия.

•  Используйте болты для

предотвращения падения,

тросы и фитинги, которые

имеются в продаже.

Рекомендуемые болты:

    Номинальный диаметр M8

    длиной от 12 мм до 15 мм

2

Шнуры

1

Болты для

    предотвращения

    падения

Фитинги

Обеспечение устойчивости на

тумбе под телевизор

Прикрепите дисплей и телевизор Pioneer к тумбе под

телевизор, используя планки для предотвращения падения,

как показано на схеме.

Прикрепите стойки и т.д. с помощью винтов, имеющихся в

продаже.

Внимание

•  Дисплей и телевизор Pioneer являются довольно

тяжелыми, и всегда следует использовать тумбу под

телевизор, достаточно прочную для их поддержки

и имеющую достаточную ширину и толщину, чтобы

избежать падения.

•  Для обеспечения устойчивости

дисплея и телевизора Pioneer

на тумбе под телевизор

используйте винты с

номинальным диаметром 6 мм.

  Выберите надлежащие винты

после консультации, если

необходимо, с профессиональным монтажником.

Просверлите установочное

отверстие в верхней панели

(центр ширины панели) и

затяните покупным винтом.

Планка для

предотвращения падения

Винт

(имеющийся в продаже)

136 мм

После установки столика-подставки соблюдайте особую осторожность, чтобы избежать

падения дисплея или телевизора Pioneer.

•  Из-за большого веса дисплея и телевизора Pioneer, его падение может привести к физическим повреждениям.

•  Для безопасности соблюдайте особую осторожность, чтобы гарантировать, что не произойдет падения дисплея и телевизора

Pioneer.

Мин. 20 мм

6 мм

от 9 мм до 15 мм

M

8

от 12 мм до 15 мм

73

Ru

Pyccкий

Издано Pioneer Corporation.

© Pioneer Corporation, 2008.

Все права защищены.

Размеры

Модель с 50-дюймовым дисплеем (PRO-101FD/KRP-500A/KRP-500M)

(без громкоговорителей)

Единицы: мм

159

187

225

80

64

1233

723

410

490

81

804

Отсоединение дисплея и телевизора Pioneer от столика-подставки

 Для снятия дисплея и телевизора Pioneer

со столика-подставки обязательно всегда

соблюдайте процедуру, описанную ниже,

чтобы избежать чрезвычайных происшествий.

1

Отключите питание и выньте вилку кабеля

питания из стенной розетки и отсоедините

кабели от разъемов.

2

Снимите планки для предотвращения

падения и шнуры.

3

  Прежде всего, удостоверьтесь, что

крепежный болт наклона вперед/назад

надежно затянут.

4

  Сначала освободите место на ровном полу

и т. д., куда Вы можете положить дисплей

и телевизор Pioneer, затем расстелите

ткань для защиты от царапин или других

повреждений.

5

  Снимите громкоговорители.

6

  См. п.п. 3 и 4 в разделе «Подсоединение

дисплея и телевизора Pioneer» (Страница

69.), снимите установочные винты (4 винта).

7

  Удерживая дисплей и телевизор Pioneer

за его ручки и сверху, поднимите дисплей

вертикально.

8

  Медленно уложите дисплей и телевизор

Pioneer на разложенную ткань экраном вниз

по процедуре 4.

Внимание

При повторном подсоединении дисплея и телевизора

Pioneer к столику подставке, удостоверьтесь, что

левая/правая опорные стойки установлены под одним

и тем же углом.

Спецификации

Наружные размеры

533 мм (Ш) × 339,4 мм (В) × 410 мм (Г)

Вес

10,7 кг

•   Вышеуказанные спецификации и внешний вид могут быть изменены без предварительного уведомления для

совершенствования продукта.

Внимание

<AZR1293-A>

Printed in China

Imprimé en Chine

©2008パイオニア株式会社 禁無断転載

Published by Pioneer Corporation.

Copyright © 2008 Pioneer Corporation.

All rights reserved.

Publication de Pioneer Corporation.

© 2008 Pioneer Corporation.

Tous droits de reproduction et de traduction réservés.

PIONEER CORPORATION

4-1, Meguro 1-Chome, Meguro-ku, Tokyo 153-8654, Japan

Корпорация Пайонир

4-1, Мегуро 1-Чоме, Мегуро-ку, Токио 153-8654, Япония

PIONEER ELECTRONICS (USA) INC.

P.O. BOX 1540, Long Beach, California 90801-1540, U.S.A.  TEL: (800) 421-1404

PIONEER ELECTRONICS OF CANADA, INC.

300 Allstate Parkway, Markham, Ontario L3R 0P2, Canada   TEL: 1-877-283-5901, 905-479-4411

PIONEER EUROPE NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium   TEL: 03/570.05.11

PIONEER ELECTRONICS ASIACENTRE PTE. LTD.

253 Alexandra Road, #04-01, Singapore 159936   TEL: 65-6472-7555

PIONEER ELECTRONICS AUSTRALIA PTY. LTD.

178-184 Boundary Road, Braeside, Victoria 3195, Australia, TEL: (03) 9586-6300

PIONEER ELECTRONICS DE MEXICO S.A. DE C.V.

Blvd.Manuel Avila Camacho 138   10 piso Col.Lomas de Chapultepec, Mexico, D.F. 11000  TEL: 55-9178-4270

K002_WL

〒153-8654 東京都目黒区目黒1丁目4番1号

Примечание:

В соответствии со статьей 5 Закона Российской Федерации “О защите прав потребителя” и

Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года, корпорация

Pioneer Europe NV устанавливает условие на следующую продолжительность срока

службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

Автомобильная электроника: 6 лет

D3-7-10-6_A_Ru
