Yamaha RX-797: ZONE 2

ZONE 2

ZONE 2

Подключение компонентов Zone 2

Данный аппарат позволяет сконфигурировать многокомнатную аудио и видеосистему. Функция Zone 2

позволяет установить данный аппарат на одновременное воспроизведение отдельных источников

приема в основной комнате и Zone 2 (вторая комната). Также можно управлять данным аппаратом из

второй комнаты, используя поставляемый пульт ДУ Zone 2.

Для использования многокомнатной системы данного аппарата, требуется следующее дополнительное

оборудование:

• Приемник инфракрасного сигнала во второй комнате.

• Инфракрасный передатчик в основной комнате. Данный передатчик передает инфракрасные сигналы

от пульта ДУ Zone 2 в Zone 2 на компоненты в основной комнате.

• Усилитель и колонки для второй комнаты.

• Видеоэкран для второй комнаты.

y

Некоторые модели YAMAHA могут напрямую подключаться к гнезду REMOTE OUT на задней панели данного

аппарата. Если у вас имеются такие компоненты, инфракрасный передатчик может не потребоваться. Можно

подключить до шести компонентов YAMAHA как показано ниже.

REMOTE

REMOTE

REMOTE

REMOTE

IN

IN

OUT

IN

OUTOUT

Приемник

Данный

Компонент

Компонент

инфракрасного сигнала

аппарат

YAMAHA

YA M A H A

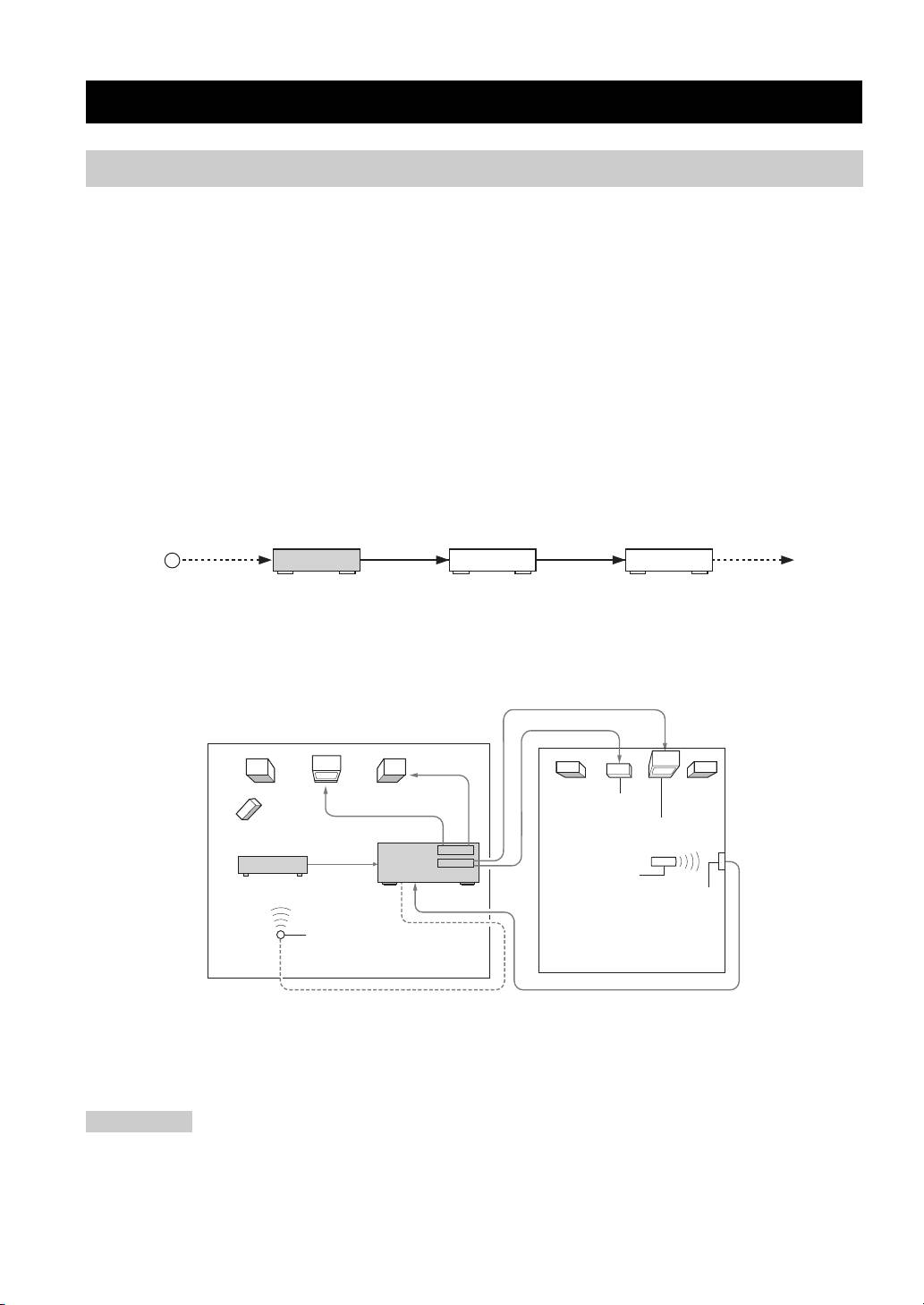

■ Многокомнатная конфигурация и подключения

На следующей иллюстрации показан пример конфигурации многокомнатной системы и подключения.

ZONE 2 VIDEO OUT

ZONE 2 AUDIO OUT

SPEAKERS

Усилитель

MONITOR OUT

DVD проигрыватель

Видеоэкран

Данный аппарат

(или другие компоненты)

MAIN

AUDIO IN

ZONE 2

Zone 2

VIDEO IN

пульт ДУ

Приемник инфракрасного

сигнала

Инфракрасный передатчик

Вторая комната

Основная комната

(Zone 2)

(Main Zone)

REMOTE OUT

REMOTE IN

y

Так как существует много возможных путей подключения и использования данного аппарата в многокомнатной

конфигурации, по наилучшему методу подключений для Zone 2 рекомендуется обратиться к ближайшему

авторизированному дилеру YAMAHA или в сервис центр.

Примечание

Если требуется отрегулировать уровень громкости Zone 2, используя усилитель во второй комнате, рекомендуется

установить уровень громкости Zone 2 на или около –16 дБ.

34

ZONE 2

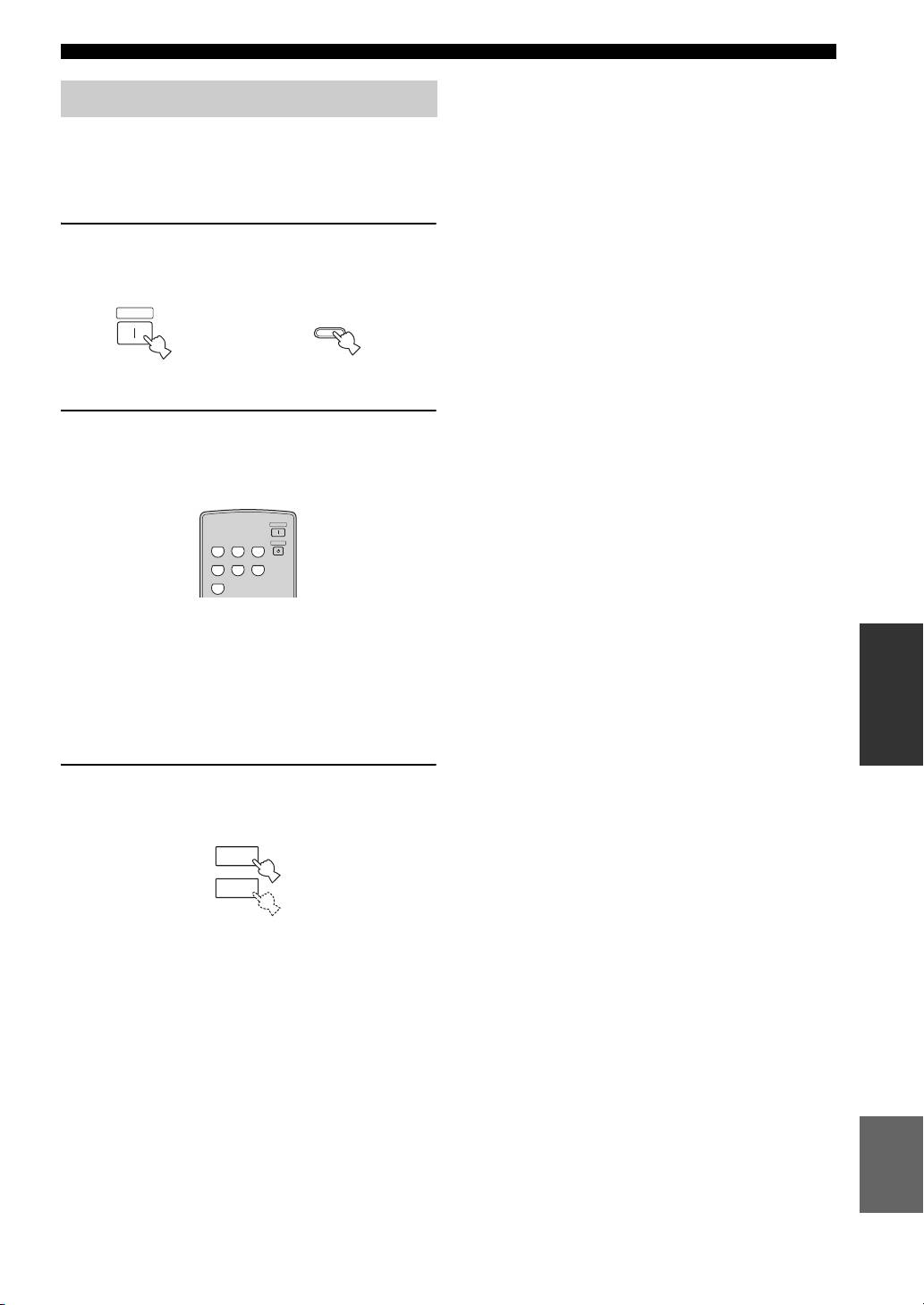

Управление Zone 2

Для управления источником приема или

регулировки уровня громкости Zone 2 независимо

от условий прослушивания в основной комнате,

используйте поставляемый пульт ДУ Zone 2.

1 Нажав кнопку POWER на пульте ДУ Zone 2

(или кнопку ZONE 2 ON/OFF на

фронтальной панели), включите Zone 2.

POWER

ZONE 2 ON/OFF

или

Пульт ДУ Zone 2 Фронтальная панель

2 Нажав одну из селекторных кнопок

источника на пульте ДУ ZONE 2, выберите

источник приема для Zone 2.

POWER

ZONE 2

CD PHONO

TUNER

STANDBY

MD/TAPE VCR DTV/CBL

DVD

ДОПОЛНИТЕЛЬНЫЕ

y

Также можно управлять источником приема, используя

ОПЕРАЦИИ

кнопки управления на фронтальной панели.

Нажмите кнопку ZONE CONTROL на фронтальной

панели, и затем прокручивая селектор INPUT на

фронтальной панели, выберите нужный источник

приема Zone 2.

3 Нажмите кнопку VOLUME +/– на пульте ДУ

Zone 2 для настройки уровня выводимого

звучания Zone 2.

+

VOLUME

–

y

Можно приглушить выводимое звучание Zone 2, нажав

кнопку MUTE на пульте ДУ ZONE 2. Нажмите еще раз

для возобновления звучания на предыдущем уровне

громкости.
