Yamaha RX-797: ZONE 2

ZONE 2

ZONE 2

Raccordements des appareils Zone 2

Cet appareil permet une configuration domotique du système audio et vidéo. Zone 2 vous permet de régler l’unité pour

une reproduction simultanée de sources d’entrée séparées dans la pièce principale et dans Zone 2 (la seconde pièce).

Vous pouvez également commander l’unité à partir de la deuxième pièce avec la télécommande Zone 2 qui est fournie.

Pour utiliser l’appareil en domotique vous devez vous procurer les équipements suivants:

• Un récepteur de signaux infrarouges pour la seconde pièce.

• Un émetteur d’infrarouges pour la pièce principale. Cet émetteur transmet les signaux infrarouges de la

télécommande Zone 2 vers l’élément Zone 2 de la pièce principale.

• Un amplificateur et des haut-parleurs pour la seconde pièce.

• Un écran vidéo pour la seconde pièce.

y

Certains modèles YAMAHA peuvent se connecter directement sur la prise REMOTE OUT à l’arrière de cette unité. Si vous possédez

déjà ces appareils, vous n’avez pas besoin d’un émetteur d’infrarouges. Vous pouvez connecter jusqu’à six éléments YAMAHA comme

indiqué ci-dessous.

REMOTE

REMOTE

REMOTE

REMOTE

IN

IN

OUT

IN

OUTOUT

Récepteur de

Cet appareil

Elément YAMAHA

Elément YAMAHA

signaux infrarouges

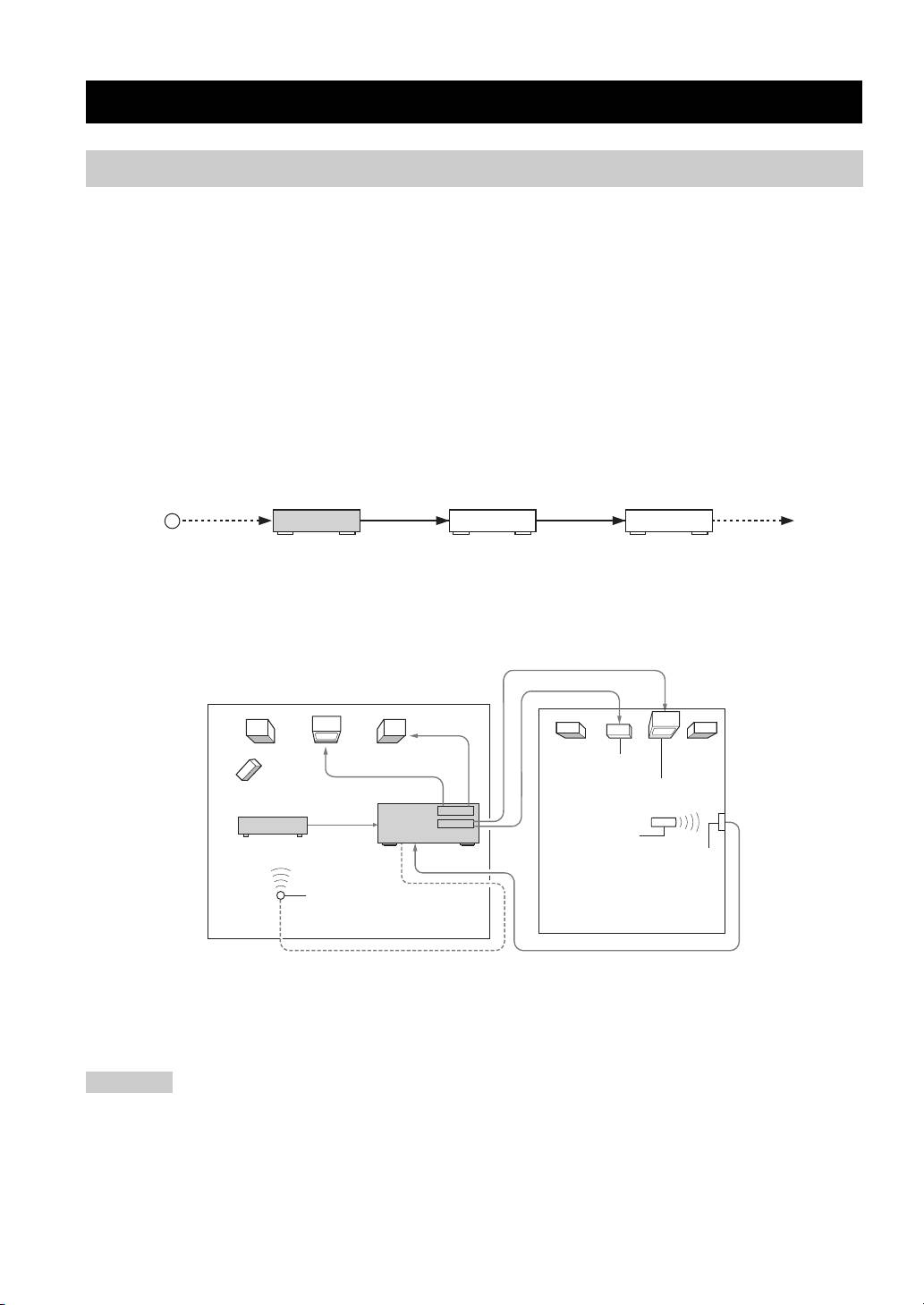

■ Configuration et connexions en domotique.

L’illustration qui suit donne un exemple de configuration et de connexions en domotique.

ZONE 2 VIDEO OUT

ZONE 2 AUDIO OUT

SPEAKERS

Amplificateur

MONITOR OUT

Lecteur DVD

Moniteur vidéo

Cet appareil

(ou autres éléments)

MAIN

AUDIO IN

Zone 2

ZONE 2

VIDEO IN

boîtier de

télécommande

Récepteur de

signaux

infrarouges

Emetteur d’infrarouges

Seconde pièce

Pièce principale

(Zone 2)

(Main Zone)

REMOTE OUT

REMOTE IN

y

Il existe plusieur façons de connecter et utiliser cet appareil avec une configuration domotique, aussi nous vous recommandons de vous

adresser à votre revendeur YAMAHA ou à un service après-vente agréé qui vous conseillera sur les connexions Zone 2 les mieux

adaptées à vos besoins.

Remarque

Si vous voulez régler le volume Zone 2 pour l’amplificateur de la seconde pièce, nous vous recommandons de régler le volume Zone 2

sur –16 dB environ.

34

ZONE 2

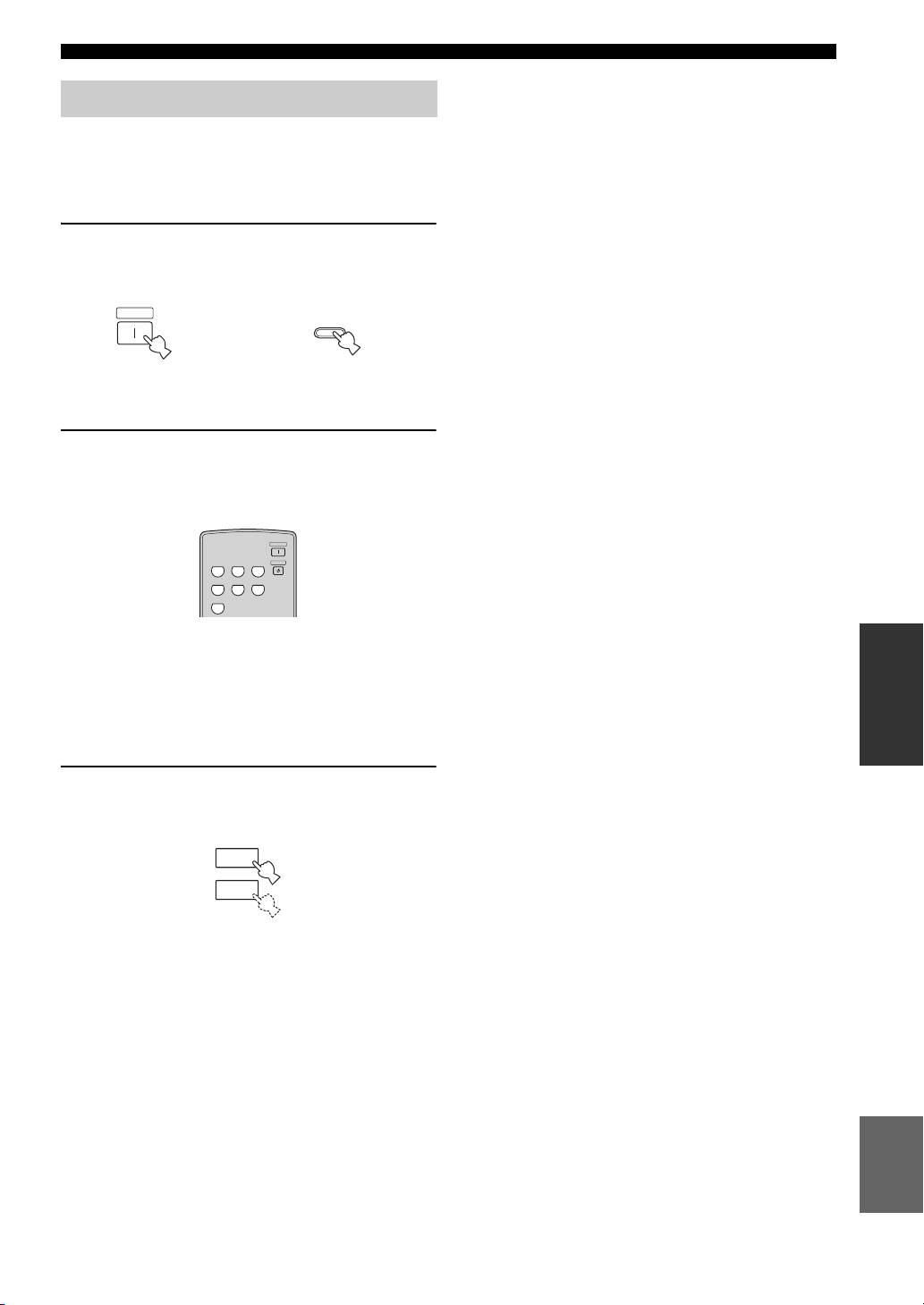

Commandes Zone 2

Utilisez la télécommande Zone 2 fournie pour commander

la source d’entrée ou régler le volume de Zone 2

indépendamment des conditions d’écoute de la pièce

principale.

1 Pour mettre Zone 2 sous tension, appuyez

sur POWER de la télécommande Zone 2 (ou

ZONE 2 ON/OFF sur le panneau avant).

POWER

ZONE 2 ON/OFF

ou

Zone 2 boîtier de

Face avant

télécommande

2 Appuyez sur un des sélecteurs d’entrée de la

télécommande ZONE 2 pour sélectionner la

source d’entrée de Zone 2.

POWER

ZONE 2

CD PHONO

TUNER

STANDBY

MD/TAPE VCR DTV/CBL

DVD

DÉTAILLÉES

OPÉRATIONS

y

Vous pouvez également contrôler la source d’entrée à partir des

touches de commande du panneau avant.

Appuyez sur ZONE CONTROL du panneau avant et tournez le

sélecteur INPUT du panneau avant sur la source d’entrée désirée

pour Zone 2.

3 Appuyez sur VOLUME +/– du boîtier de

télécommande Zone 2 pour ajuster le son de

Zone 2.

+

VOLUME

–

y

Vous pouvez couper le son d’entré de Zone 2. Pour cela appuyez

sur MUTE de la télécommande ZONE 2. Appuyez une nouvelle

fois sur cette touche pour rétablir la sortie audio au niveau initial.

Français

35
