Dell PowerVault NX3500: Sisteminizi Kullanmaya Başlarken

Güç Kablosunun/Kablolarının Sabitlenmesi

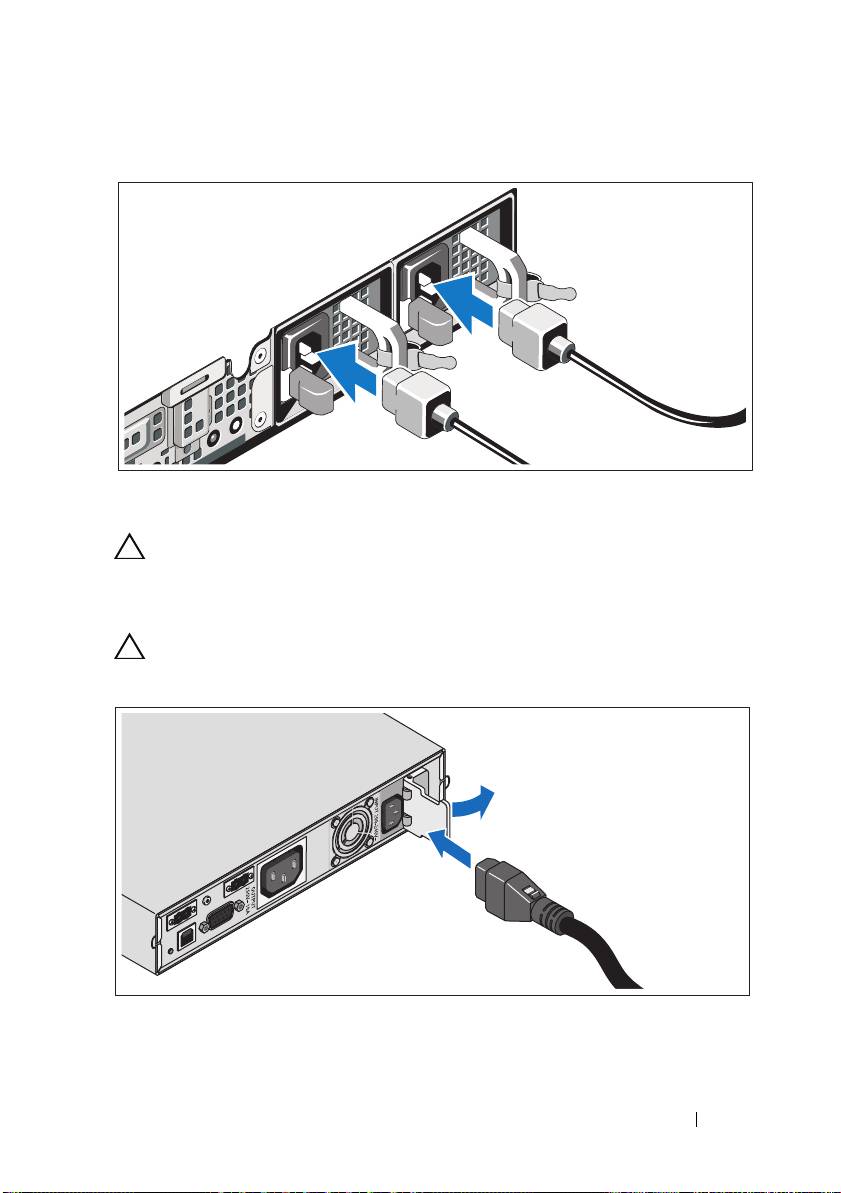

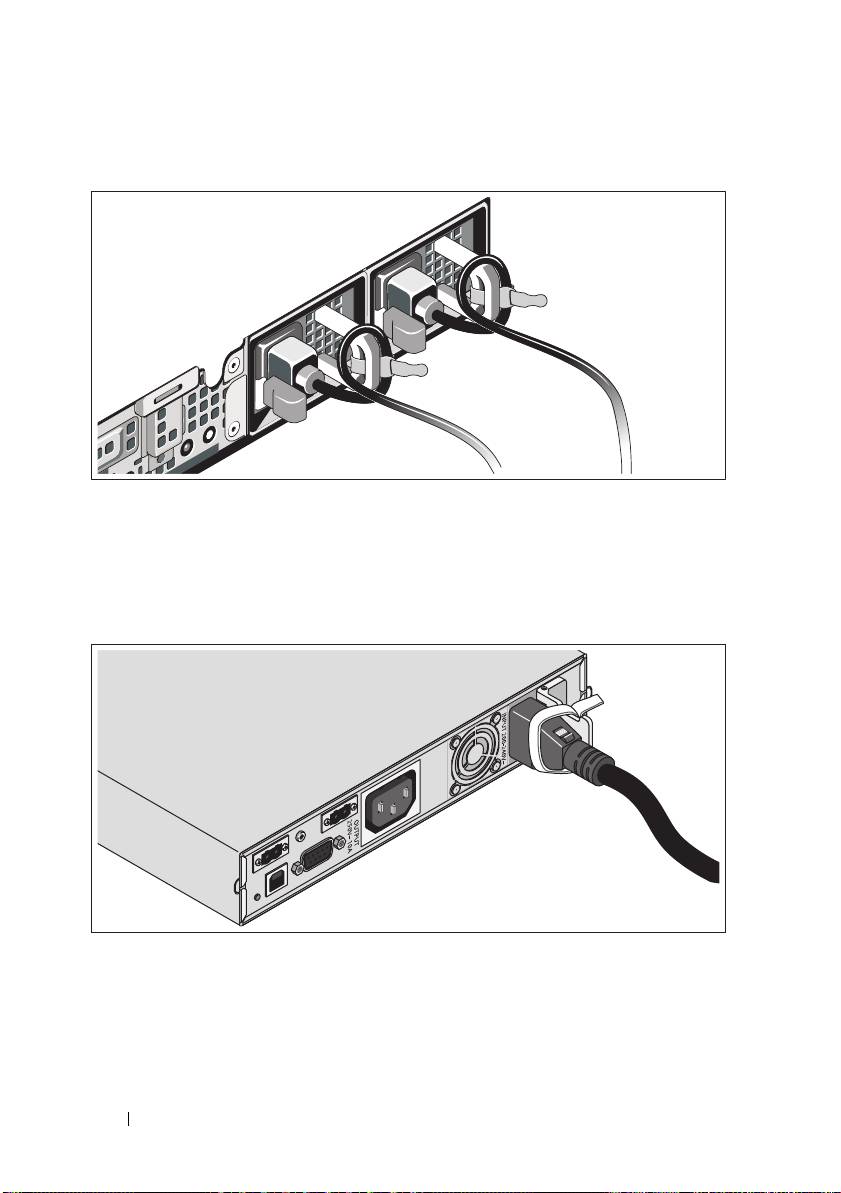

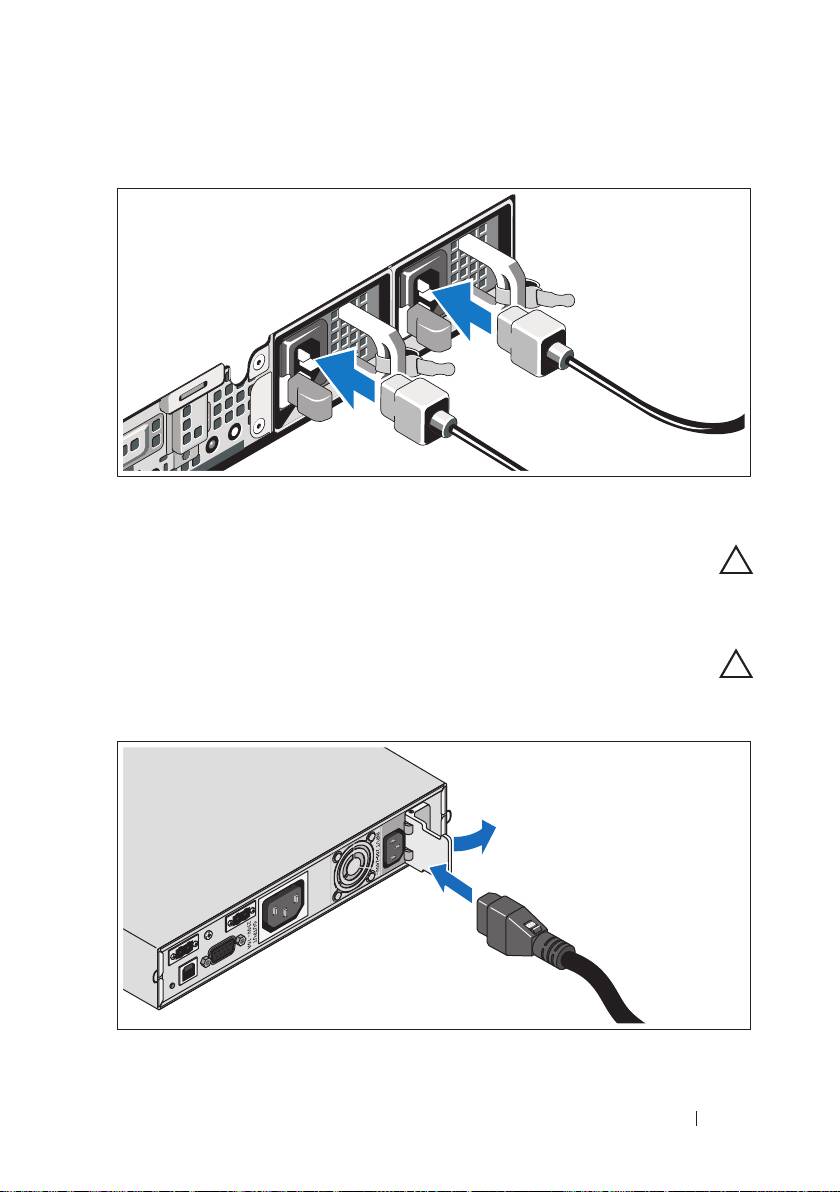

Sistemin güç kablolarını resimde gösterildiği gibi ilmek yapın ve kabloları

sistemle birlikte verilen şeridi kullanarak desteklere sabitleyin. Güç kablolarından

birinin diğer ucunu topraklı bir elektrik prizine ve diğer kabloyu BPS'e takın. Daha

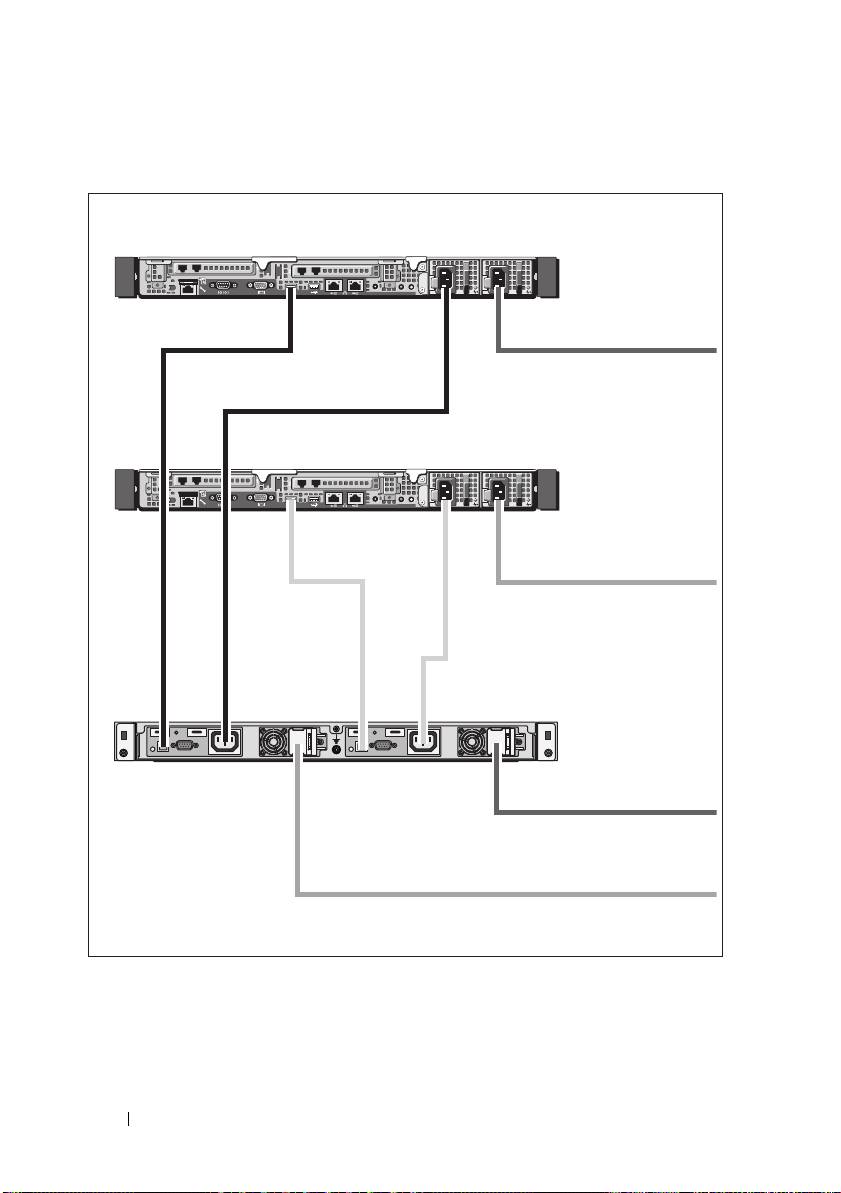

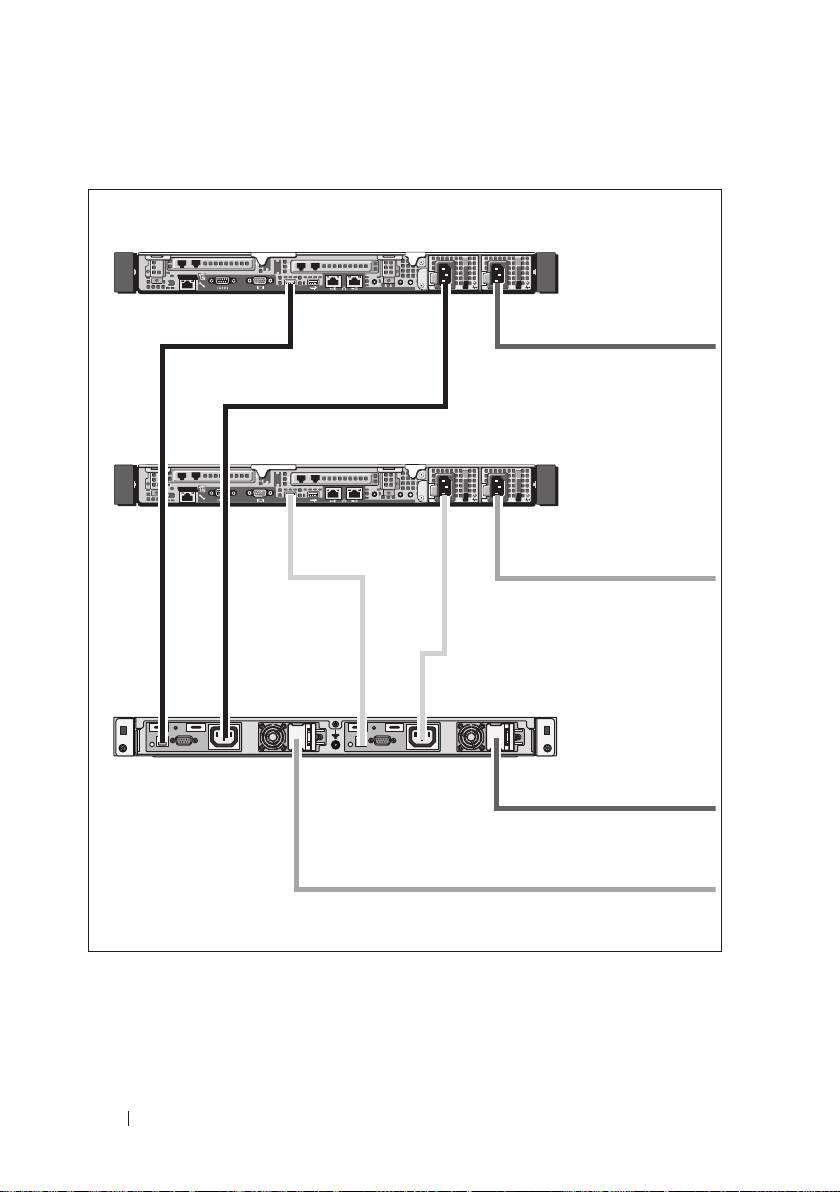

fazla bilgi için, bkz. "Çözümü Kablolama", sayfa: 172.

BPS'e bağlanan güç kablosunu çizimde gösterildiği gibi sabitleyin.

174

Sisteminizi Kullanmaya Başlarken

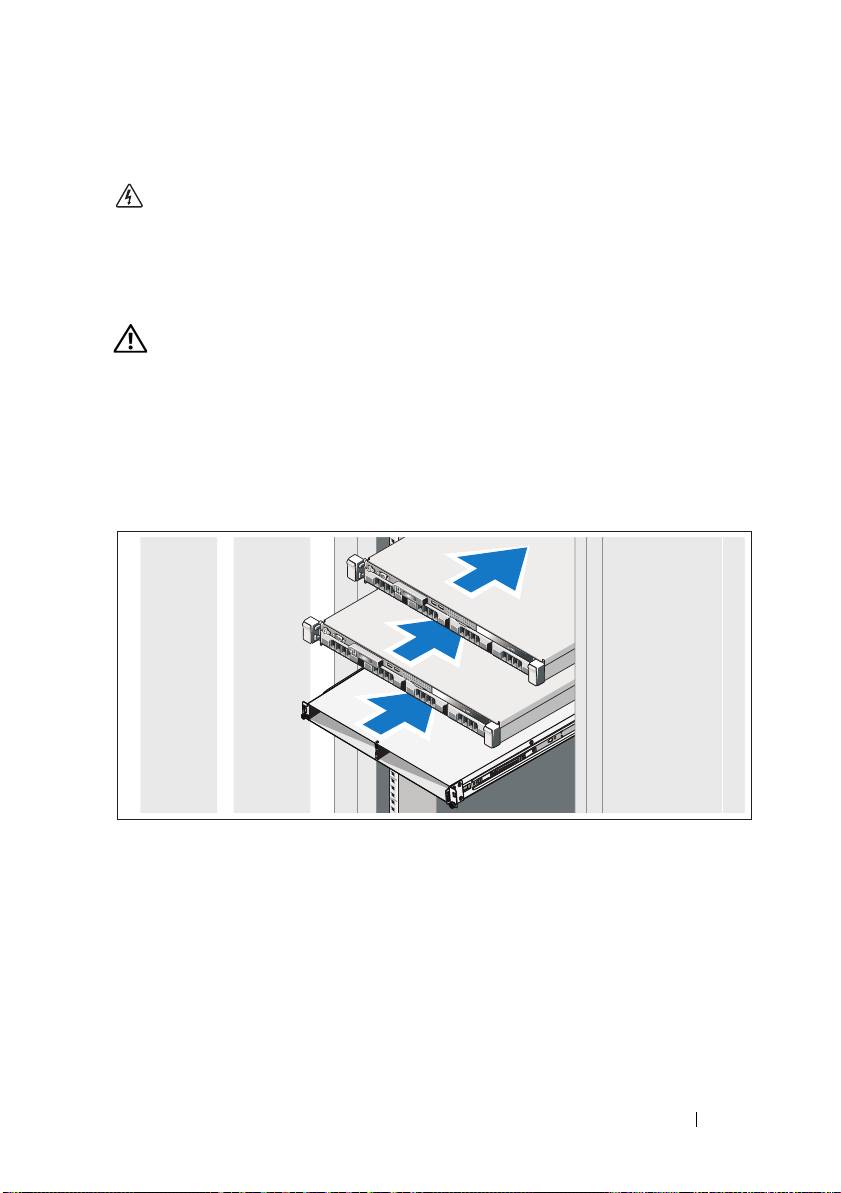

Çözümü Açma

Bileşenleri aşağıdaki sırayla açın:

1

BPS

2

PowerVault NX3500 sistemleri

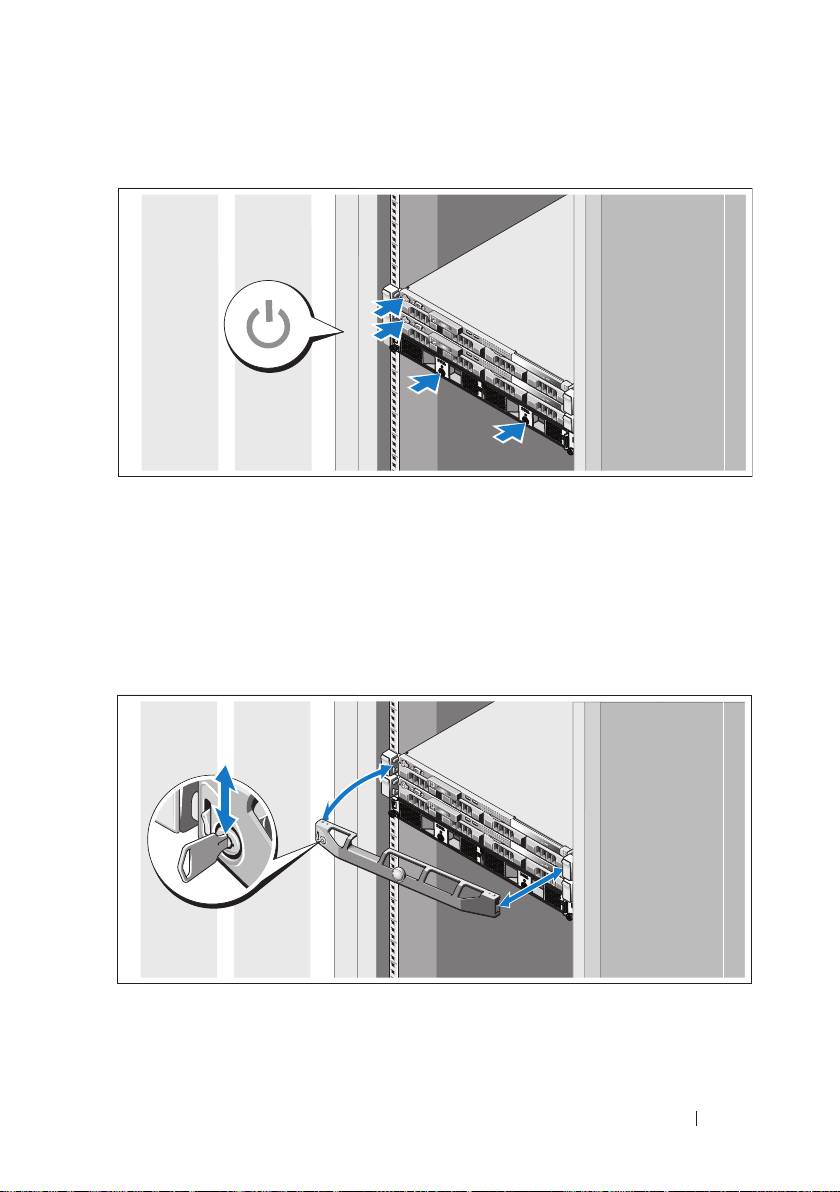

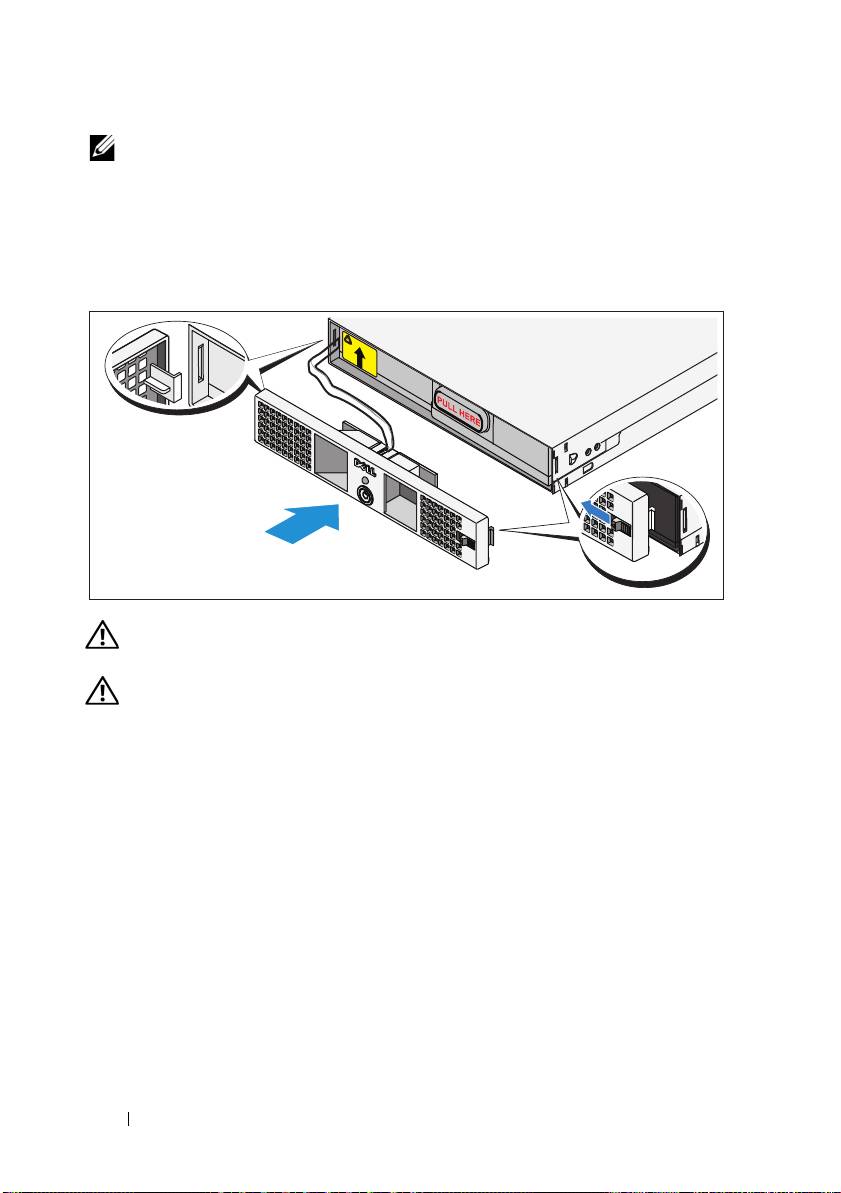

İsteğe Bağlı Çerçevenin Takılması

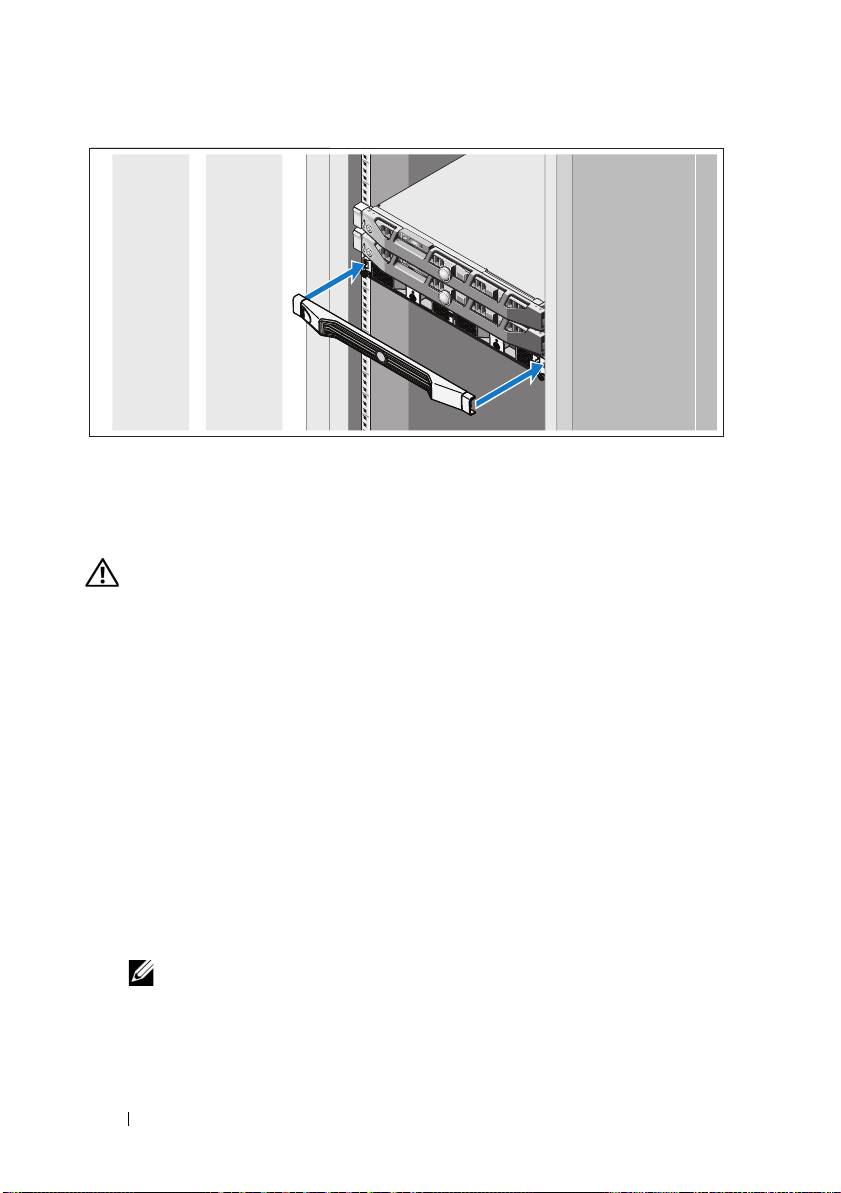

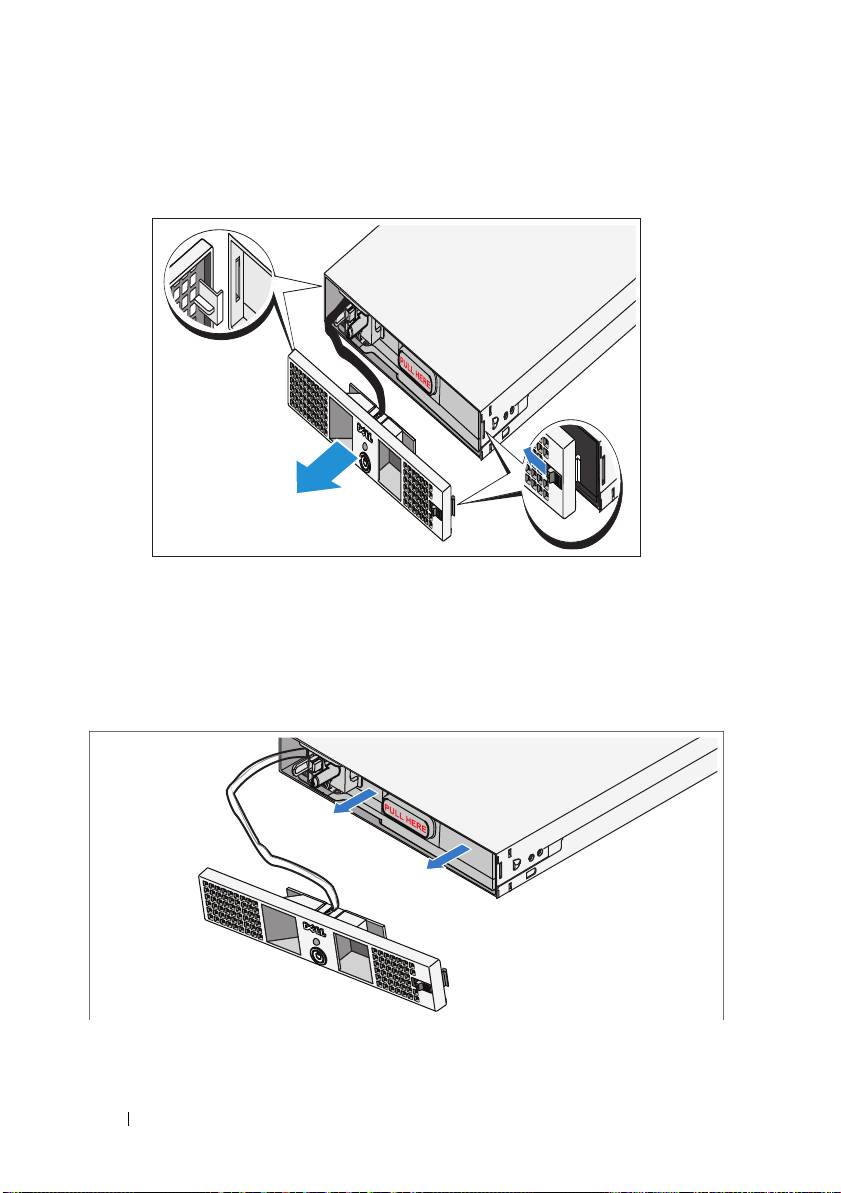

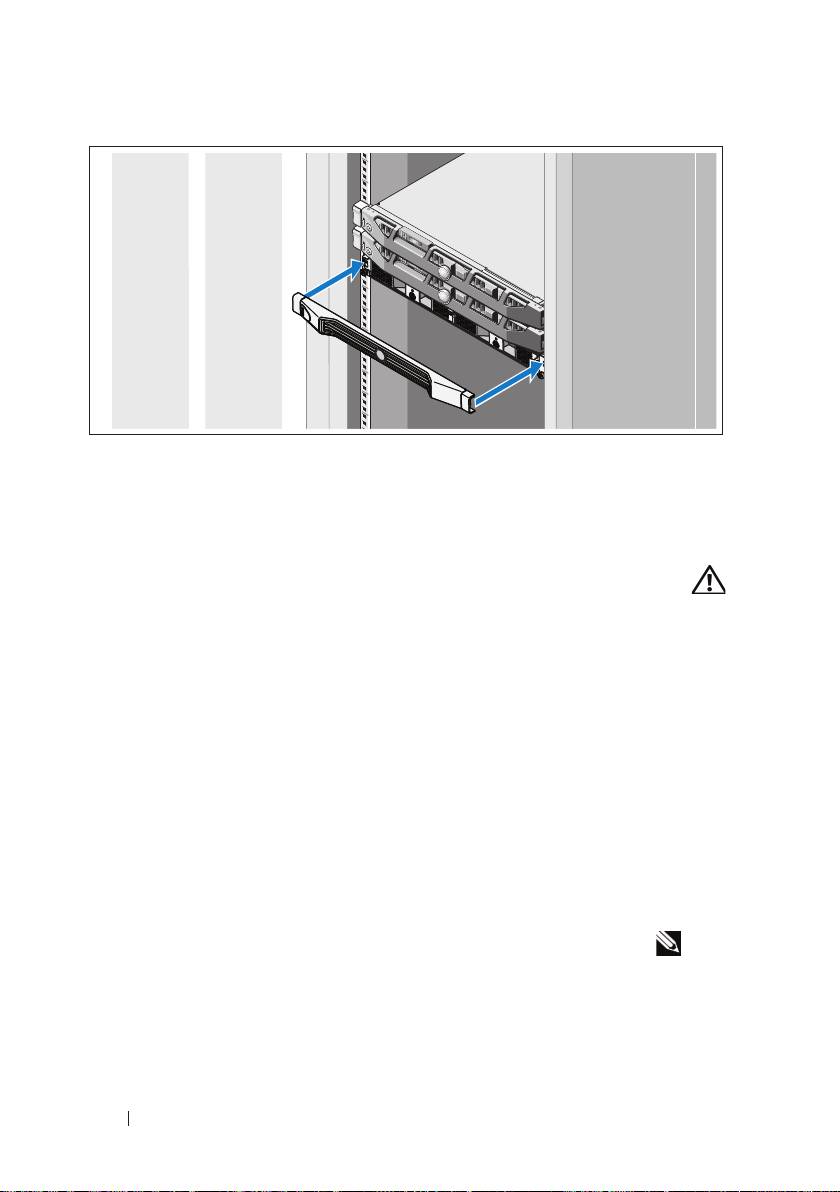

Sistemin çerçevesini takın (isteğe bağlı).

Sisteminizi Kullanmaya Başlarken

175

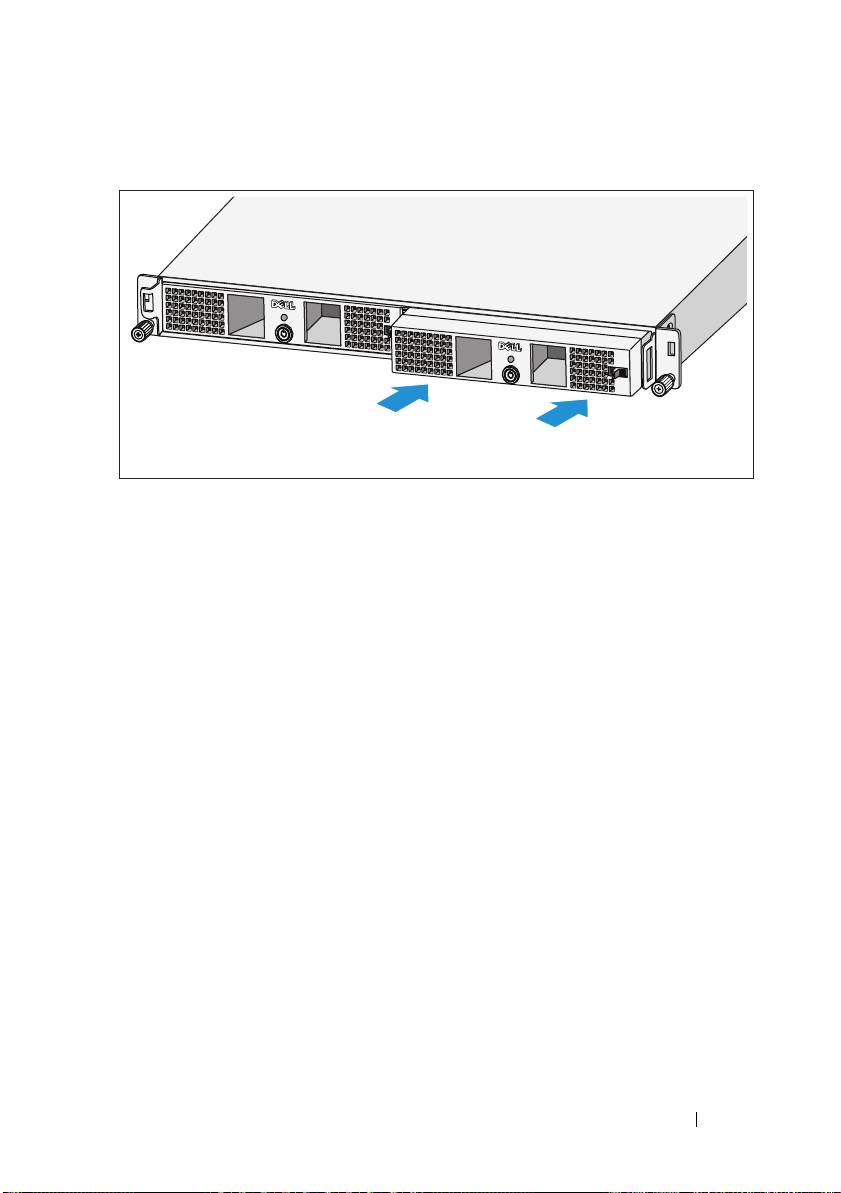

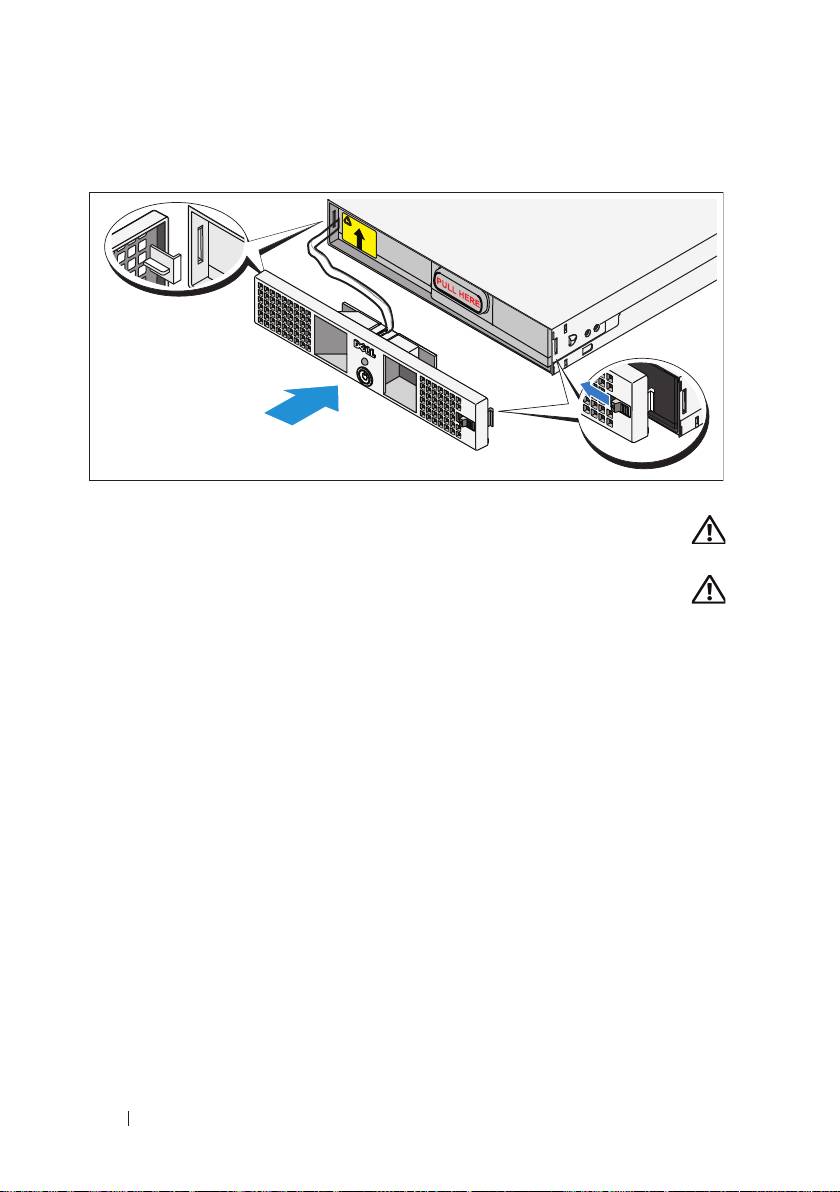

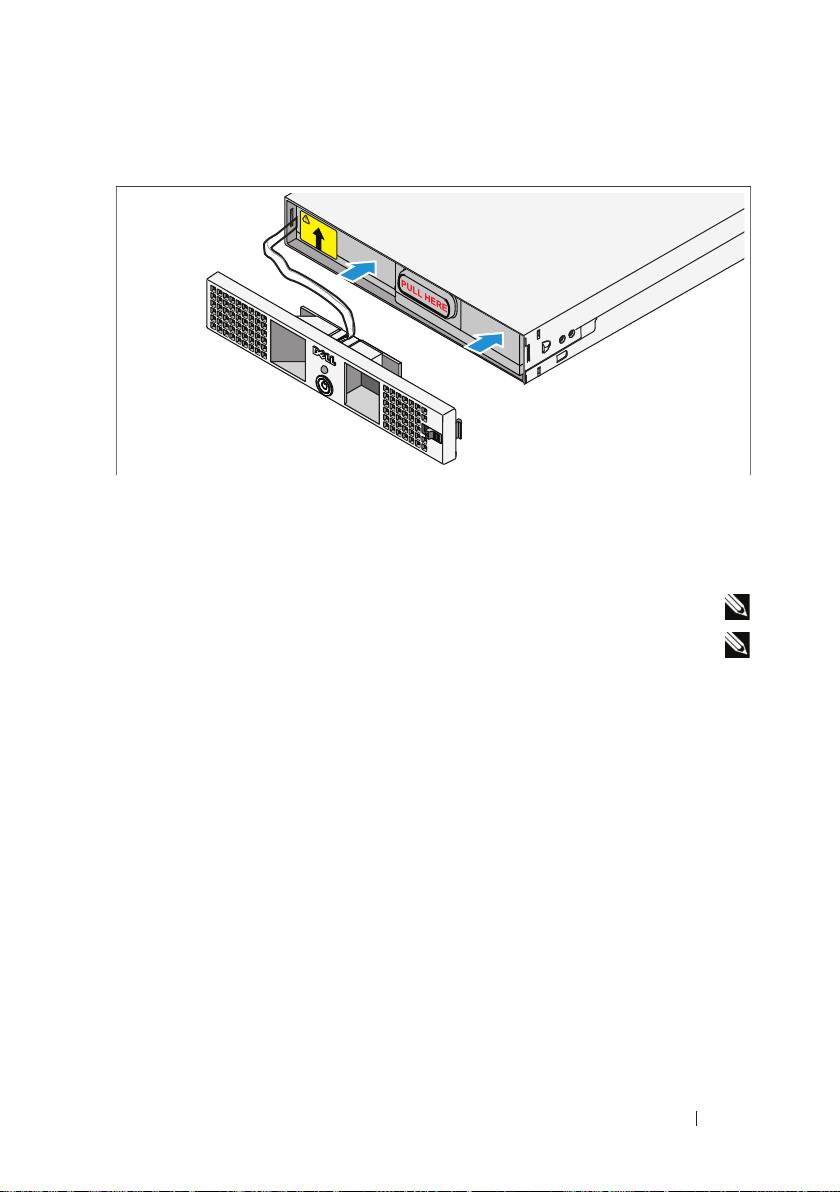

BPS'in çerçevesini takın (isteğe bağlı).

İhtiyacınız Olabilecek Diğer Bilgiler

UYARI:

Sisteminizle birlikte verilen güvenlik ve düzenleyici bilgilere bakın.

Garanti bilgileri bu belgeye dahil edilmiş veya ayrı bir belge olarak eklenmiş

olabilir.

•

Raf çözümünüze dahil edilmiş olan raf belgeleri sisteminizi bir rafa nasıl

kuracağınızı açıklar.

•

Raf çözümüyle birlikte verilen kablo yönetim kolu yönergelerinde, kablo

yönetim kolunun rafa nasıl kurulacağı açıklanır.

•

Donanım Kullanıcı El Kitabı

sistem özellikleri üzerine bilgiler içermekte ve

sistemde sorun giderme, sistem bileşenlerinin yüklenmesi ve değiştirilmesi

işlemlerinin nasıl yapılacağını anlatmaktadır. Bu belge çevrimiçi olarak

support.dell.com/manuals

adresinde bulunmaktadır.

•

Sisteminizle birlikte satın aldığınız işletim sistemi, sistem yönetimi yazılımı,

sistem güncellemeleri ve sistem bileşenleri ile ilgili olanlar dahil,

sisteminizle birlikte gönderilen ve sisteminizin yapılandırılması ve

yönetilmesi için belgeler ve araçlar sunan her türlü ortam.

NOT:

Her zaman

support.dell.com

/

manuals

adresindeki güncellemeleri

kontrol edin ve genellikle diğer belgelerdeki bilgileri geçersiz kıldığından önce

güncellemeleri okuyun.

176

Sisteminizi Kullanmaya Başlarken

Teknik Yardım Alma

Bu kılavuzdaki bir prosedürü anlamazsanız veya sistem beklediğiniz gibi

çalışmazsa, bkz.

Donanım Kullanıcı El Kitabı

. Dell kapsamlı donanım eğitimi ve

sertifikasyonu sunar. Daha fazla bilgi için bkz.

dell.com/training.

Bu hizmet tüm

bölgelerde sunulmamaktadır.

NOM Bilgisi (Yalnızca Meksika İçin)

Aşağıdaki bilgiler, resmi Meksika standartlarına (NOM) uygun olarak bu belgede

açıklanan aygıt için verilmektedir:

İthalatçı:

Model Numarası Besleme Gerilimi Frekans Akım Tüketimi

E07S 100–240 V CA 50/60 Hz 5,2–2,6 A

DELL500WLV 100–140 V CA 50/60 Hz 15 A

DELL500WHV 200–250 V CA 50/60 Hz 10 A

Teknik Özellikler

PowerVault NX3500 Sistem Özellikleri

İşlemci

İşlemci tipi Intel Xeon işlemci 3400 serisi

Genişletme Veriyolu

Veriyolu türü PCI Express Generation 2

Genişletme yuvaları Bir x16 yarım uzunlukta yuva

Bir x8 yarım uzunlukta yuva

NOT:

İki yuva da x8 yönlendirmesini destekler.

Sisteminizi Kullanmaya Başlarken

177

Bellek

Mimari 1333 MHz kayıtlı eşlik ve kayıtsız DDR-III bellek

modülleri

Bellek modülü soketleri 6 adet 240 pinli

Bellek modülü kapasiteleri 2 GB

Maksimum RAM 12 GB

Sürücüler

Sabit sürücüler İki adet 3,5" çalışırken değiştirilebilir

SATA sürücü

Optik sürücü Bir adet dahili ince SATA DVD-ROM

NOT:

DVD aygıtları sadece veriye dayalıdır.

Konektörler

Arka

NIC

İki adet RJ-45 (tümleşik 1 GB NIC'ler için)

Seri

9 pinli, DTE, 16550 uyumlu

USB

İki adet 4 pinli USB 2.0 uyumlu

Video

15 pinli VGA

Ön

Video

15 pinli VGA

USB

İki adet 4 pinli USB 2.0 uyumlu

Dahili

USB

İki adet 4 pinli USB 2.0 uyumlu

Video

Video türü Matrox G200, BMC'de tümleşik

Video belleği 8 MB grafik belleği

178

Sisteminizi Kullanmaya Başlarken

Power (Güç)

AC güç kaynağı (güç kaynağı başına)

Watt Değeri

400 W

Gerilim

100–240 VAC, 50/60 Hz

Isı dağıtımı

1666 BTU/saat maksimum

Maksimum boşalma akımı

Normal hat koşulları altında ve sistemin ortam

çalışma aralığının üzerinde, ani akım 10 ms veya

daha kısa bir süre için güç kaynağı başına 25 A'ya

ulaşabilir.

Piller

Sistem pili

CR 2032 3,0 V lityum düğme pil

Fiziksel

Yükseklik 4,29 cm (1,69 inç)

Genişlik 43,4 cm (17,09 inç)

Derinlik 61,26 cm (24,12 inç)

Ağırlık (maksimum yapılandırma) 15 kg (33,02 lb)

Ağırlık (boş yapılandırma) 5,96 kg (13,12 lb)

Çevre Özellikleri

NOT:

Belirli sistem yapılandırmalarına yönelik çevre ölçümleri hakkında ek bilgi için, bkz.

dell.com/environmental_datasheets

.

Sıcaklık

Çalışma

Saatte maksimum 10°C'lik sıcaklık değişimli

10° - 35°C (50° - 95°F)

NOT:

2950 fitin üzerindeki yükseklikler için,

maksimum çalışma sıcaklığı 1 ºF/550 ft. düşer.

Depolama

Saatte maksimum 20°C'lik sıcaklık değişimli

-40° - 65°C (-40° - 149°F)

Sisteminizi Kullanmaya Başlarken

179

Çevre Özellikleri

(devamı)

Bağıl Nem

Çalışma

Saatte maksimum %10'luk nem değişimli

%8 - %85 (yoğunlaşmasız)

Depolama

%5 - %95 (yoğuşmasız)

Maksimum titreşim

Çalışma

15 dk. için 3–200 Hz'de 0,25 G

Depolama

15 dk. için 3–200 Hz'de 0,5 G

Maksimum sarsıntı

Çalışma

Çalışma yönünde 2,6 ms için 31 G'lik pozitif z

ekseninde (sistemin her tarafında tek darbe) tek

sarsıntı darbesi

Depolama

2 ms'ye kadar 71 G'lik pozitif ve negatif x, y ve z

eksenlerinde (sistemin her tarafında tek darbe) art

arda uygulanan altı sarsıntı darbesi

Yükseklik

Çalışma

–16 - 3048 m (–50 - 10.000 ft)

NOT:

2950 fitten fazla yükseklikler için,

maksimum çalışma sıcaklığı 1ºF/550 ft. düşer.

Depolama

–16 - 10.600 m (–50 - 35.000 ft)

Havadan Geçen Madde Düzeyi

Sınıf

ISA-S71.04-1985 ile tanımlanan biçimde G1

Yedek Güç Kaynağı Özellikleri

BPS Model Listesi

120 V Modeli Dell BPS 500 W (LV)

230 V Modeli Dell BPS 500 W (HV)

180

Sisteminizi Kullanmaya Başlarken

Fiziksel (120 V ve 230 V Modelleri)

Boyutlar (Genişlik x Yükseklik x

434 mm x 42 mm x 723 mm (1,4 inç x 0,1 inç x

Derinlik)

2,4 inç)

NOT:

Çerçeve derinliği 33 mm (0,1 inç) dahil

değildir.

Raf Biriminin Boyutu 1 U

Ağırlık 30,0 kg (66,1 lb)

Elektrik Girişi

Nominal Voltaj

120 V Modeli

120 V

230 V Modeli

230 V

Nominal Voltaj Aralığı

120 V Modeli

90–140 V

230 V Modeli

180–264 V

Nominal Frekans

120 V ve 230 V Modelleri

50/60 Hz otomatik algılama, ±3 Hz

Verimlilik (Normal Mod)

120 V ve 230 V Modelleri

> %96

Gürültü Filtreleme

120 V ve 230 V Modelleri

Tam zamanlı EMI/RFI filtreleme

Bağlantılar

120 V ve 230 V Modelleri

IEC 320-C14, UL/CSA için 15 A, bunun dışında

10 A

Sisteminizi Kullanmaya Başlarken

181

Elektrik Çıkışı

Güç Düzeyleri (Nominal Çıkışlarda Sınıflandırıldı)

120 V ve 230 V Modelleri

500 W

Düzenleme (Normal mod)

120 V Modeli

88–140 V

230 V Modeli

176–264 V

Düzenleme (Pil Modu), Nominal Voltaj ±%5

120 V Modeli

100–140 V

230 V Modeli

200–250 V

Gerilim Dalga Biçimi

120 V ve 230 V Modelleri

Sinüs dalgası

Elektrik Çıkışları

120 V ve 230 V Modelleri

IEC 320-C13, UL/CSA için 15 A, bunun dışında

10 A

Çevre ve Güvenlik

Çalışma Sıcaklığı

120 V ve 230 V Modelleri

0°C - 40°C (32°F - 104°F)

İletme/Depolama Sıcaklığı

120 V ve 230 V Modelleri

İletme: 15°C - 60°C (5°F - 140°F)

Depolama: 15°C - 45°C (5°F - 113°F)

Bağıl Nem

120 V ve 230 V Modelleri

0–%95 yoğuşmasız

Çalışma Yüksekliği

120 V ve 230 V Modelleri

Deniz seviyesinin maksimum 3.048 m

(0–10.000 ft) üstünde

İşitilebilir Gürültü

120 V ve 230 V Modelleri

Tipik 50 dBA'dan az

Akım Regülatörü

182

Sisteminizi Kullanmaya Başlarken

Çevre ve Güvenlik

(devamı)

120 V ve 230 V Modelleri

ANSI/IEEE C62.41; 1991 Kategori B3

Güvenlik Uyumluluğu

120 V Modeli

UL 1778 4. Sürüm; CSA C22.2, No. 107.3

230 V Modeli

UL 1778 4. Sürüm; CSA C22.2, No. 107.3;

IEC/EN 62040-1-1; IEC/EN 60950-1

Güvenlik İşaretleri

120 V Modeli

UL, cUL, NOM, BSMI

230 V Modeli

GS, CE, GOST, NRCS, TISI, KC, CQC, BSMI,

UL, cUL, KVALITET, KONCAR, OTAN,

UKSERT, Uzbekistan GOST

EMC (Sınıf B)

120 V Modeli

FCC Bölüm 15, CNS13438, KN22: 2005, VCCI

230 V Modeli

FCC Bölüm 15, CNS13438, AS/NZS 62040.2,

KN22: 2005, GB7260.2, EN62040-2,

CISPR 22: 2006

Pil (120 V ve 230 V Modelleri)

Yapılandırma 500 W: (4) 6 V, 9,0 Ah dahili piller

Pil Türü 9,0 Ah

Gerilim 500 W: 24 Vdc dahili

Sigortalar BPS: (2) 40 A sigortaları

Tür Mühürlü, bakım gerektirmez, vanayla ayarlı,

kurşun asidi

Şarj Etme Şarj düzeyi %50 iken %90'a çıkarmak için yaklaşık

8 saat (nominal hatta ve ek güç kaynağı yükü

olmadan kullanılabilir kapasite)

İzleme Arızayı erken algılamak ve uyarmak için gelişmiş

izleme

Sisteminizi Kullanmaya Başlarken

183
