Dell PowerVault NX3500: Начало работы с системой

Примечания, предостережения,

предупреждения и сообщения об опасности

ПРИМЕЧАНИЕ:

ПРИМЕЧАНИЕ указывает на важную информацию, которая

поможет использовать компьютер более эффективно.

ВНИМАНИЕ:

ВНИМАНИЕ указывает на риск повреждения оборудования или

потери данных в случае несоблюдения инструкций.

ПРЕДУПРЕЖДЕНИЕ:

ОСТОРОЖНО указывает на потенциальную опасность

повреждения оборудования, получения легких травм или угрозу для жизни.

ОПАСНО:

ОПАСНО указывает на угрожающе опасную ситуацию, которая,

если ее не избежать, приведет к смерти или серьезной травме.

____________________

Информация, содержащаяся в данной публикации, может быть изменена без

уведомления.

© Dell Inc.; Eaton Corporation, 2011. Все права защищены.

Воспроизведение этих материалов в любой форме без письменного разрешения корпораций

Dell Inc. и Eaton Corporation строго запрещается.

Товарные знаки, используемые в данном тексте: Dell™, логотип DELL и PowerVault™ являются

®

®

товарными знаками Dell Inc. Intel

и Xeon

являются охраняемыми товарными знаками Intel

Corporation в США и других странах.

Прочие товарные знаки и названия продуктов могут использоваться в данной публикации для

обозначения компаний, заявляющих права на эти товарные знаки и названия, или продуктов

этих компаний. Dell Inc. не претендует на права собственности в отношении каких-либо

товарных знаков и торговых наименований, кроме

своих собственных.

Нормативная модель: серия E07S, DELL500WLV и DELL500WHV

Январь 2011 г. P/N 9GJH6 Ред. A00

Установка и конфигурирование

ОПАСНО:

Придерживайтесь следующей инструкции для предотвращения

угрожающе опасной ситуации, которая, если ее не избежать, может привести

к смерти или серьезной травме: источник резервного питания имеет

СМЕРТЕЛЬНО ОПАСНОЕ НАПРЯЖЕНИЕ. Весь ремонт и обслуживание должны

производиться ИСКЛЮЧИТЕЛЬНО УПОЛНОМОЧЕННЫМ ОБСЛУЖИВАЮЩИМ

ПЕРСОНАЛОМ. Внутри источника резервного питания НЕТ ДЕТАЛЕЙ,

ОБСЛУЖИВАЕМЫХ ПОЛЬЗОВАТЕЛЕМ.

ПРЕДУПРЕЖДЕНИЕ:

Перед тем как приступить к выполнению следующей

процедуры, прочитайте инструкции по технике безопасности, прилагаемые к

системе.

Распаковка решения

Распакуйте решение и идентифицируйте каждый элемент.

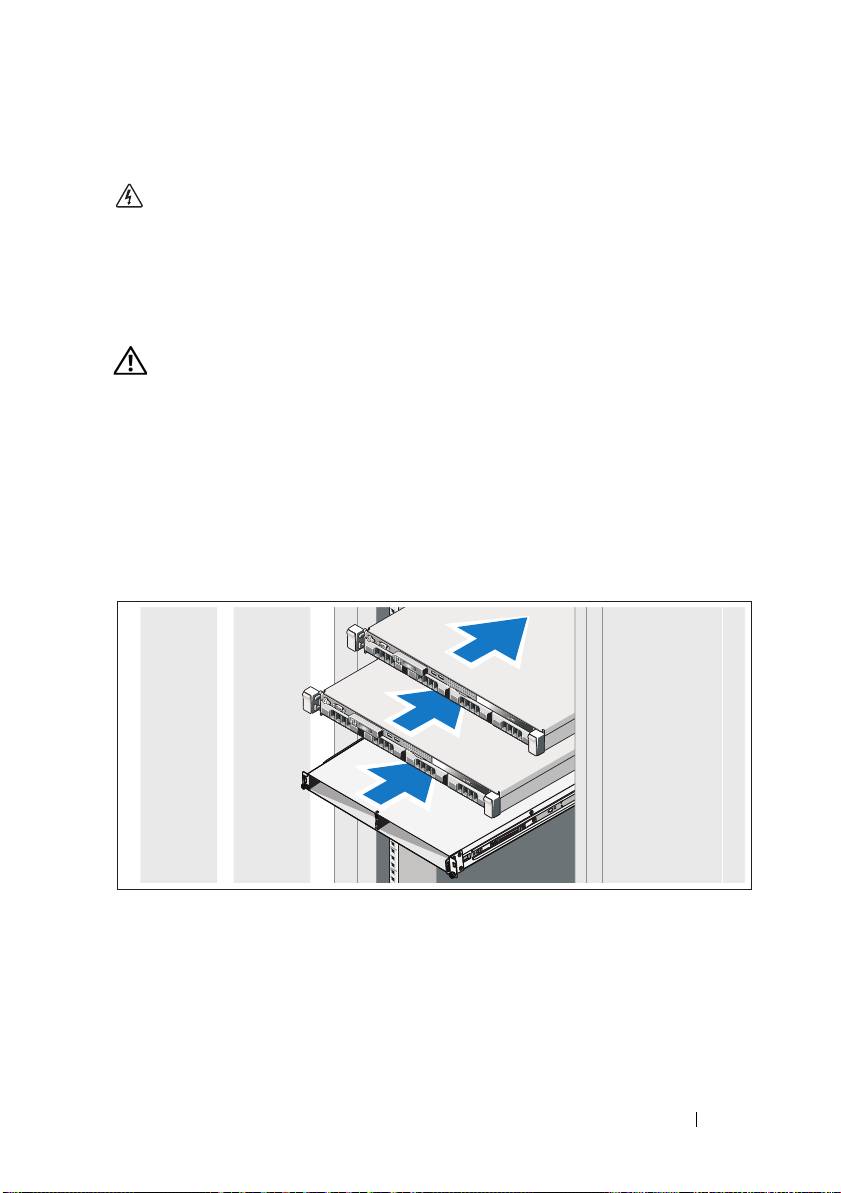

Установка направляющих, системы и источника резервного питания

в стойку

Соберите направляющие и установите систему и источник резервного

питания (ИРП) в стойку. Придерживайтесь инструкций по безопасности и по

установке в стойку, прилагающихся к решению.

Начало работы с системой

127

Подключение аккумулятора в модуле питания ИРП

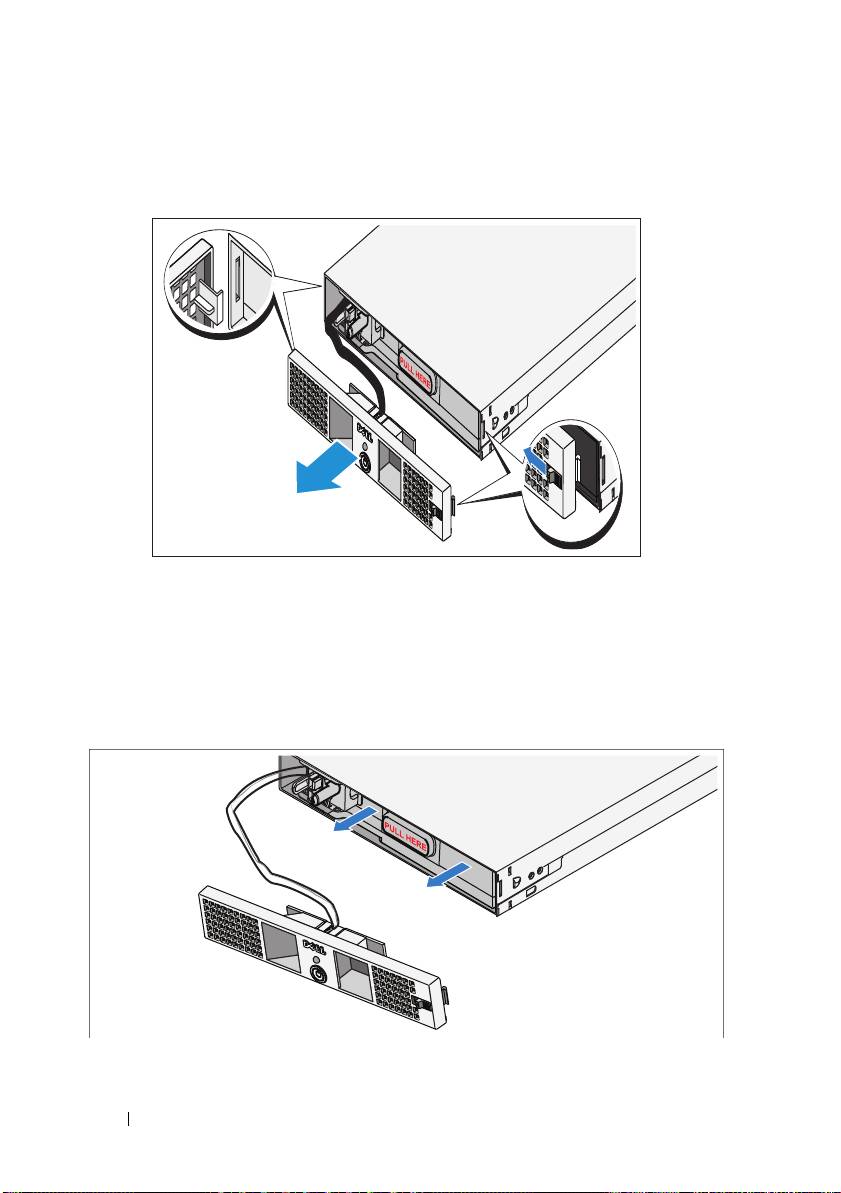

Снятие передней крышки модуля питания

С правой стороны передней крышки сдвиньте защелку влево, чтобы втянуть

крючок защелки. Этот крючок прикрепляет переднюю крышку к правой

стороне корпуса. Потяните правую сторону передней крышки в направлении от

корпуса. Сдвиньте переднюю крышку вправо, чтобы высвободить крючок. Этот

крючок прикрепляет переднюю крышку к левой стороне корпуса.

Извлечение аккумулятора

Извлеките аккумулятор из модуля питания.

128

Начало работы с системой

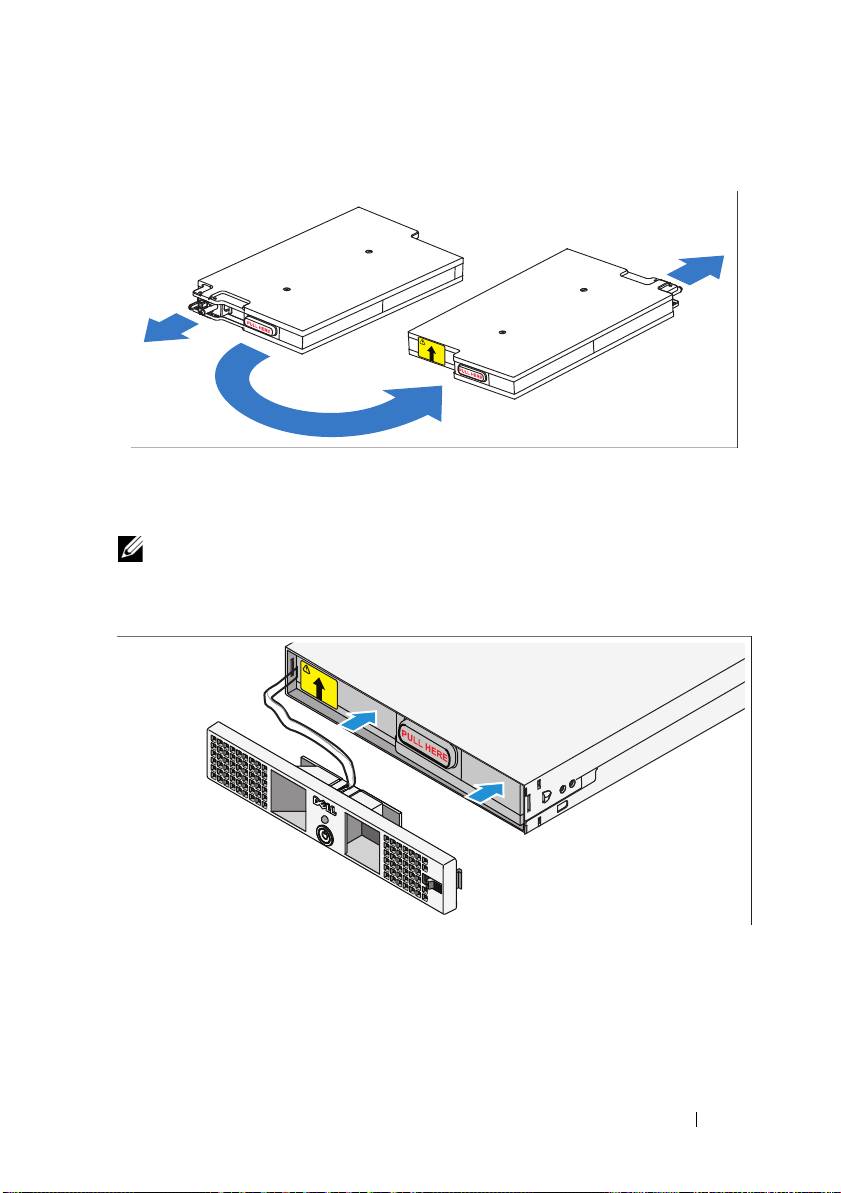

Поворот аккумулятора

Поверните аккумулятор на 180°, чтобы разъем слепого подключения был

направлен в заднюю сторону корпуса модуля питания.

ПРИМЕЧАНИЕ:

Убедитесь, что стрелка на желтой этикетке указывает вверх.

Вставка аккумулятора на место

Совместите аккумулятор с модулем питания и вставьте аккумулятор на

место. Убедитесь, что аккумулятор полностью размещен в модуле питания.

Если аккумулятор не полностью вставлен в модуль питания, передняя

крышка аккумулятора не закроется надлежащим образом.

Начало работы с системой

129

ПРИМЕЧАНИЕ:

Аккумуляторный блок всегда следует подключать до

подключения кабеля питания.

ПРИМЕЧАНИЕ:

Вы не увидите, как разъемы слепого подключения входят в

розетку сзади модуля питания, но при подключении аккумуляторного блока

может наблюдаться небольшое искрение. Это нормально, не ведет к

повреждению устройства и не представляет собой повод для беспокойства о

безопасности.

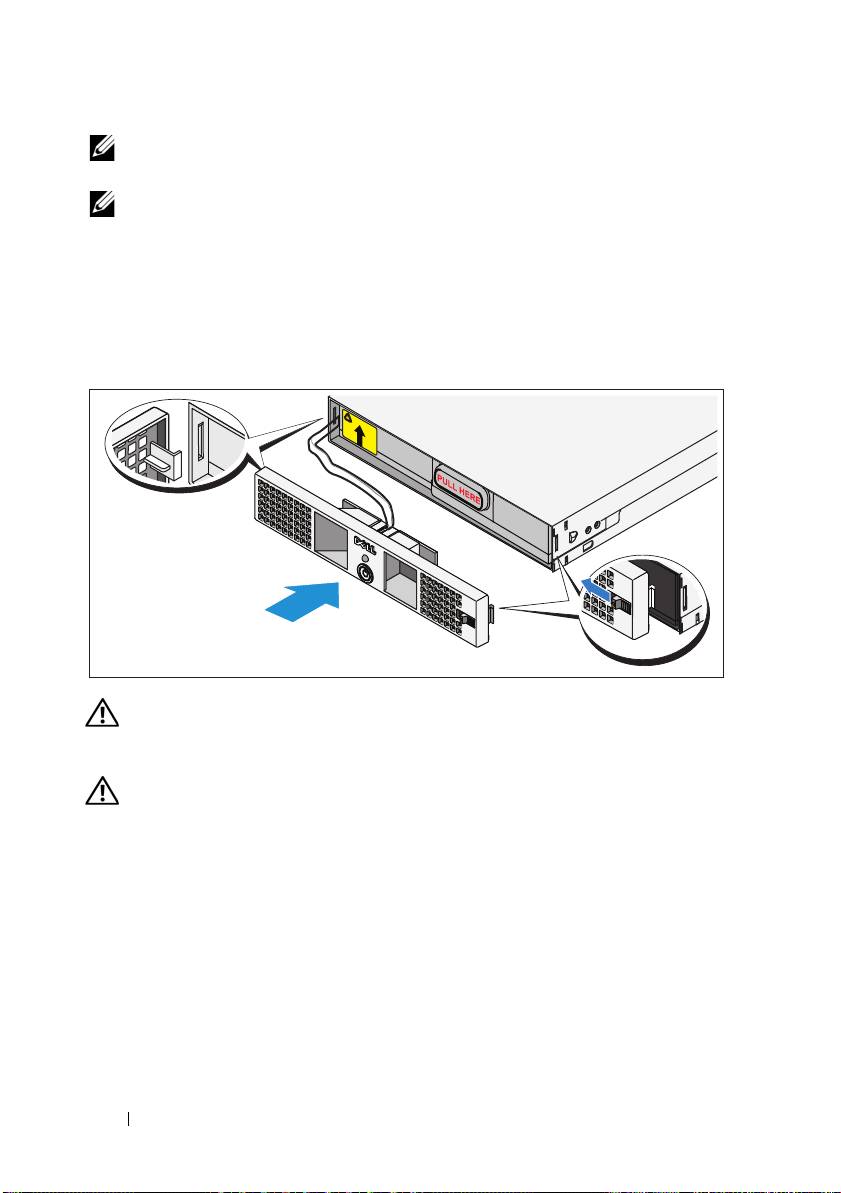

Фиксация передней крышки модуля питания

ПРЕДУПРЕЖДЕНИЕ:

В целях безопасности переднюю крышку модуля

питания следует закреплять сразу же после вставки и подключения

аккумуляторного блока.

ПРЕДУПРЕЖДЕНИЕ:

Осторожно выровняйте переднюю крышку перед ее

креплением к модулю питания. В целях безопасности предотвращайте

контакт передней крышки модуля питания с аккумуляторным блоком.

130

Начало работы с системой

С левой стороны первой передней крышки вставьте крючок в открытое

гнездо на левой стороне корпуса. С правой стороны передней крышки

сдвиньте защелку влево, чтобы втянуть крючок защелки. Нажмите на правую

сторону передней крышки вперед в направлении корпуса. Высвободите

защелку, чтобы установить крючок в открытое гнездо с правой стороны

корпуса.

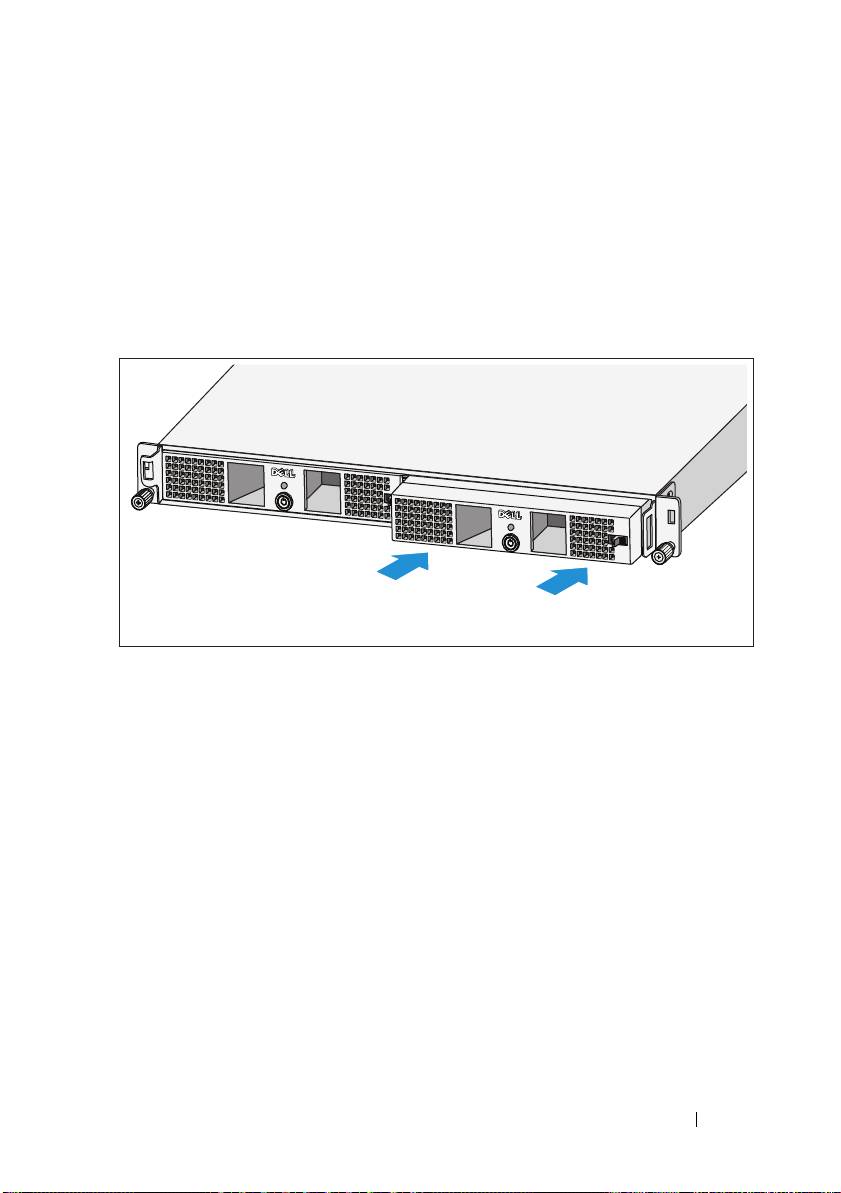

Вставка модулей питания

Вставляйте модули питания в отсек корпуса для модулей так, чтобы их

задние панели были направлены к задней стороне корпуса.

Начало работы с системой

131

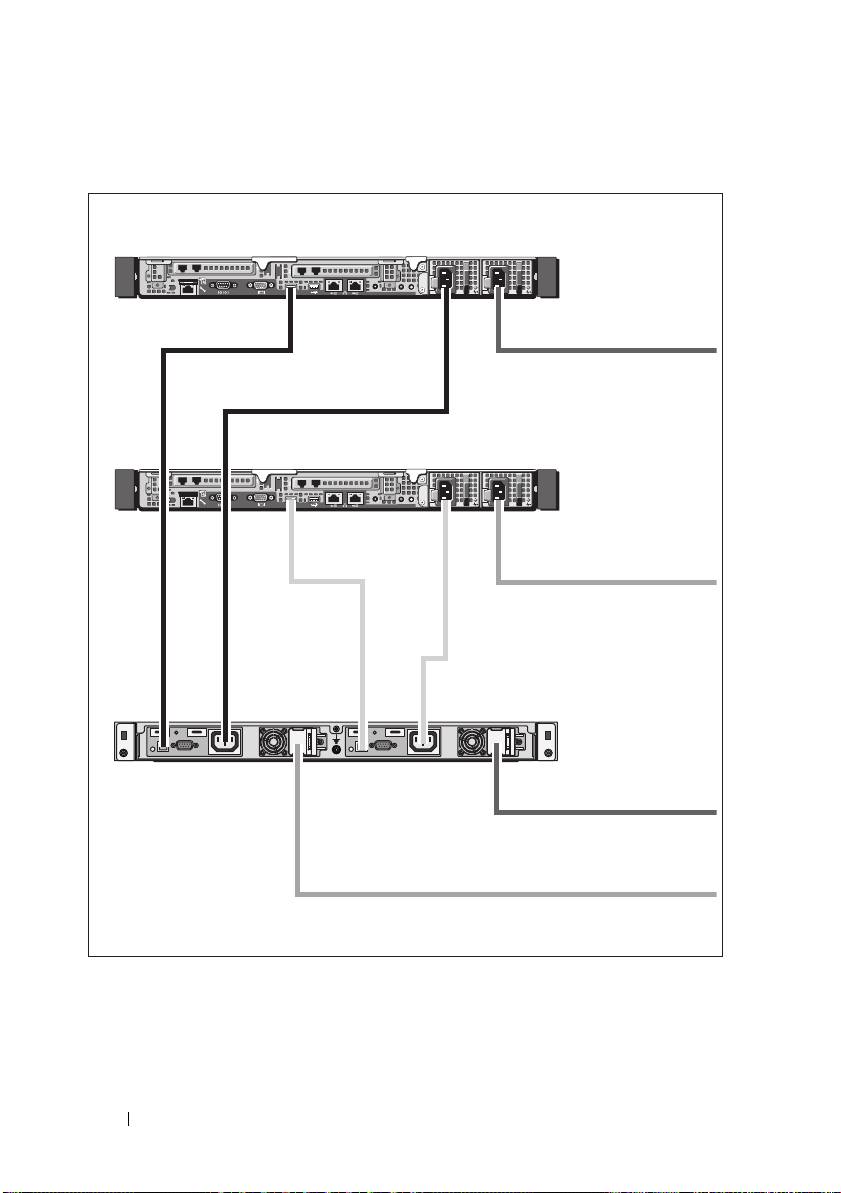

Подключение кабелей к решению

Подключите к решению кабели, как показано на рисунке.

132

Начало работы с системой

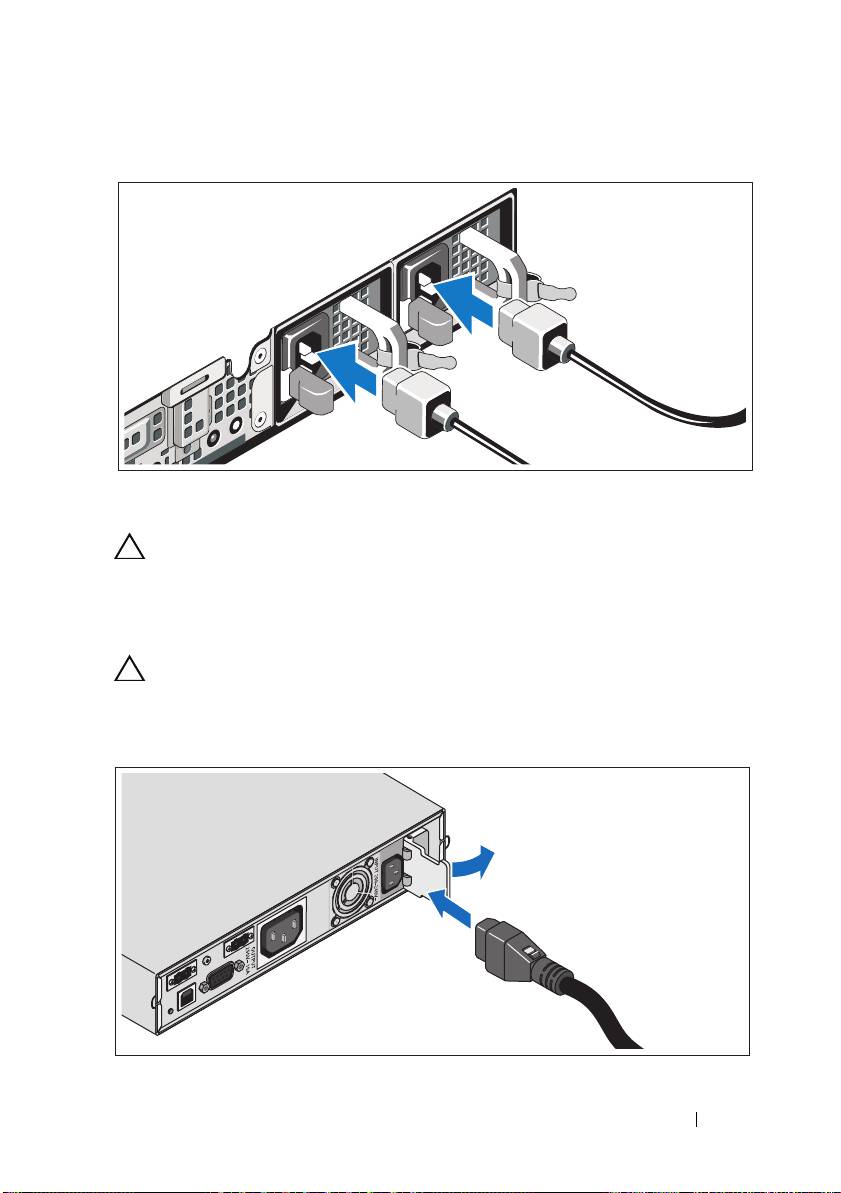

Подключение кабелей питания

Подсоедините шнур(ы) питания к системе.

ВНИМАНИЕ:

Модули питания напряжением как 120 В (низкое напряжение,

НН), так и 230 В (высокое напряжение, ВН) обеспечивают питанием выходные

розетки IEC 320 CD13. Используйте только шнур питания, снабженный

рейтингом для источника входного питания, обозначенным возле входного

разъема на задней панели модуля питания.

ВНИМАНИЕ:

Необходимо всегда проверять рейтинг напряжения ИРП.

Подключение 230 В переменного тока к ИРП напряжением 120 В приведет к

повреждению ИРП.

Начало работы с системой

133

Откройте пружинную крышку взаимоблокировки входного разъема и

подключите кабель питания к ИРП.

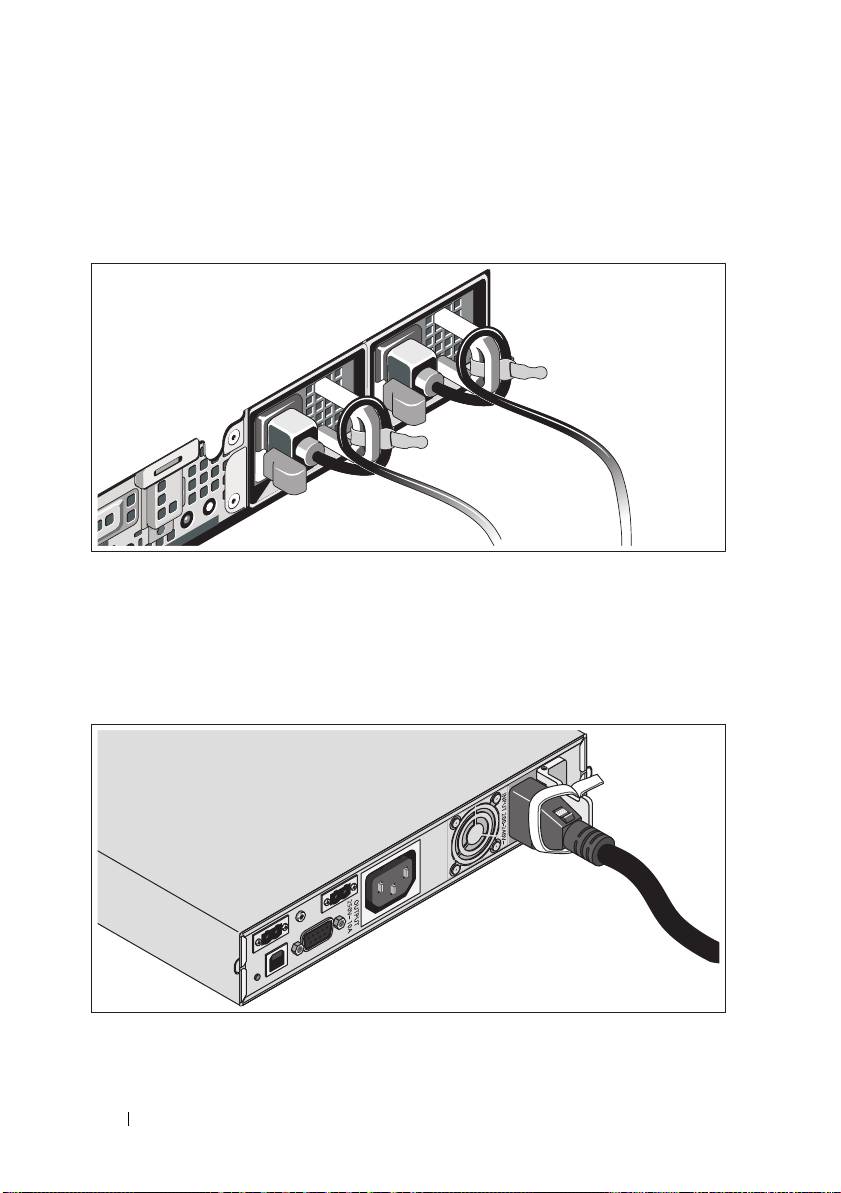

Фиксация кабелей питания

Изогните кабель (кабели) питания системы в форме петли, как показано на

рисунке, и прикрепите их к скобам прилагаемой манжетой. Подсоедините

другой конец одного кабеля питания к заземленной электрической розетке, а

другой кабель — к ИРП. Для получения более подробной информации

см.«Подключение кабелей к решению» на стр. 132.

Закрепите подключенный к ИРП кабель

питания, как показано на рисунке.

134

Начало работы с системой

Включение решения

Включите компоненты в следующем порядке:

1

ИРП

2

Системы PowerVault NX3500

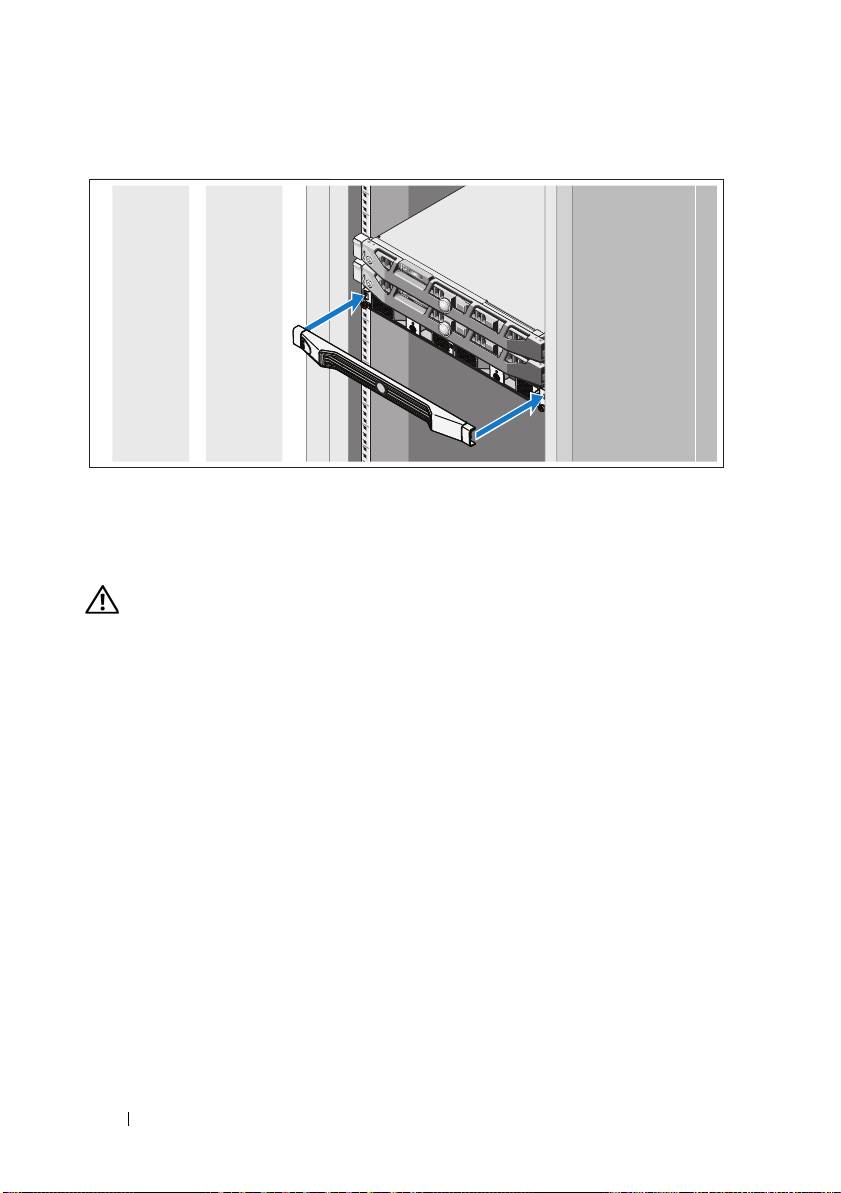

Установка дополнительной лицевой панели

Установите лицевую панель системы (необязательно).

Начало работы с системой

135

Электрический вход

Номинальный диапазон

напряжения

Модель 120 В

90–140 В

Модель 230 В

180–264 В

Номинальная частота

Модели 120 В и 230 В

50/60 Гц (автоопределение), ±3 Гц

Эффективность (обычный режим)

Модели 120 В и 230 В

> 96%

Фильтрация шумов

Модели 120 В и 230 В

Постоянная фильтрация ЭМИ/РЧИ

Подключения

Модели 120 В и 230 В

IEC 320-C14, 15 А для UL/CSA, в противном

случае 10 А

Электрический выход

Уровни мощности (оцененные при номинальных выходах)

Модели 120 В и 230 В

500 Вт

Регулирование (обычный режим)

Модель 120 В

88–140 В

Модель 230 В

176–264 В

Регулирование (режим аккумулятора), номинальное напряжение ±5%

Модель 120 В

100–140 В

Модель 230 В

200–250 В

Волновая форма напряжения

Модели 120 В и 230 В

Синусоида

Выходные розетки

Модели 120 В и 230 В

IEC 320-C13, 15 А для UL/CSA, в противном

случае 10 А

142

Начало работы с системой

Характеристики окружающей среды и безопасность

Рабочая температура

Модели 120 В и 230 В

От 0 °C до +40 °C

Температура перевозки и

хранения

Модели 120 В и 230 В

Перевозка: от -15 °C до +60 °C

Хранение: от -15 °C до +45 °C

Относительная влажность

Модели 120 В и 230 В

0—95 % без конденсации

Предельная высота над уровнем

моря

Модели 120 В и 230 В

До 3048 м над уровнем моря

Слышимый шум

Модели 120 В и 230 В

Обычно менее 50 дБА

Подавление скачков

Модели 120 В и 230 В

ANSI/IEEE C62.41; 1991 категория B3

Соответствие требованиям

безопасности

Модель 120 В

UL 1778 (4-е издание); CSA C22.2, № 107.3

Модель 230 В

UL 1778 (4-е издание); CSA C22.2, № 107.3;

IEC/EN 62040-1-1; IEC/EN 60950-1

Маркировка безопасности

Модель 120 В

UL, cUL, NOM, BSMI

Модель 230 В

GS, CE, ГОСТ, NRCS, TISI, KC, CQC, BSMI,

UL, cUL, KVALITET, KONCAR, OTAN,

UKSERT, ГОСТ Узбекистана

EMC (класс B)

Модель 120 В

FCC часть 15, CNS13438, KN22: 2005, VCCI

Модель 230 В

FCC часть 15, CNS13438, AS/NZS 62040.2,

KN22: 2005, GB7260.2, EN62040-2,

CISPR 22: 2006

Начало работы с системой

143

Аккумулятор (модели 120 В и 230 В)

Configuration (Конфигурация)500 Вт: внутренние аккумуляторы (4) 6 В, 9,0

А·ч

Тип аккумулятора 9,0 А·ч

Напряжение 500 Вт: внутренний 24 В постоянного тока

Предохранители ИРП: предохранители (2) 40 А

Тип Опечатанные, не подлежащие обслуживанию,

с регулируемым клапаном,

свинцово-кислотные

Подзарядка Примерно 8 часов до 90 % от разряжения

50 % номинальной нагрузки (полезная емкость

при номинальной линии и без дополнительной

нагрузки источника питания)

Мониторинг Расширенный мониторинг для раннего

обнаружения

сбоев и предупреждения
