Instalacja i konfiguracja
NIEBEZPIECZEŃSTWO:
Należy przestrzegać przedstawionych poniżej instrukcji,
aby zapobiec sytuacji bezpośredniego zagrożenia, która, jeżeli jej się nie
zapobiegnie, może spowodować śmierć lub poważne obrażenia. We wnętrzu
zasilacza zapasowego występuje ŚMIERTELNE NAPIĘCIE. Wszystkie naprawy i
czynności konserwacyjne powinny być wykonywane wyłącznie przez
PRACOWNIKÓW AUTORYZOWANEGO SERWISU. We wnętrzu zasilacza
zapasowego NIE MA CZĘŚCI, KTÓRE MOGĄ BYĆ NAPRAWIANE PRZEZ
UŻYTKOWNIKA.
OSTRZEŻENIE:
Przed rozpoczęciem wykonywania poniższej procedury należy
zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dołączonymi do systemu.
Rozpakowywanie systemu
Rozpakuj system i zidentyfikuj jego poszczególne elementy.
Instalowanie prowadnic, systemu i zasilacza zapasowego w stojaku
Zamontuj prowadnice i zainstaluj system oraz zasilacz zapasowy w stojaku.
Postępuj zgodnie z instrukcjami dotyczącymi bezpieczeństwa oraz instrukcjami
dotyczącymi montowania systemów w stojaku dostarczonymi wraz z systemem.
Rozpoczęcie pracy z systemem
105
Podłączanie akumulatora w module zasilania zasilacza zapasowego
Zdejmowanie pokrywy przedniej modułu zasilania
Po prawej stronie pokrywy przedniej przesuń zatrzask w lewo, aby odczepić jego
zaczep. Ten zaczep mocuje pokrywę przednią po prawej stronie obudowy. Oddziel
prawą stronę pokrywy przedniej od obudowy. Przesuń pokrywę przednią w prawo,
aby odłączyć zaczep. Ten zaczep mocuje pokrywę przednią po lewej stronie
obudowy.
106
Rozpoczęcie pracy z systemem

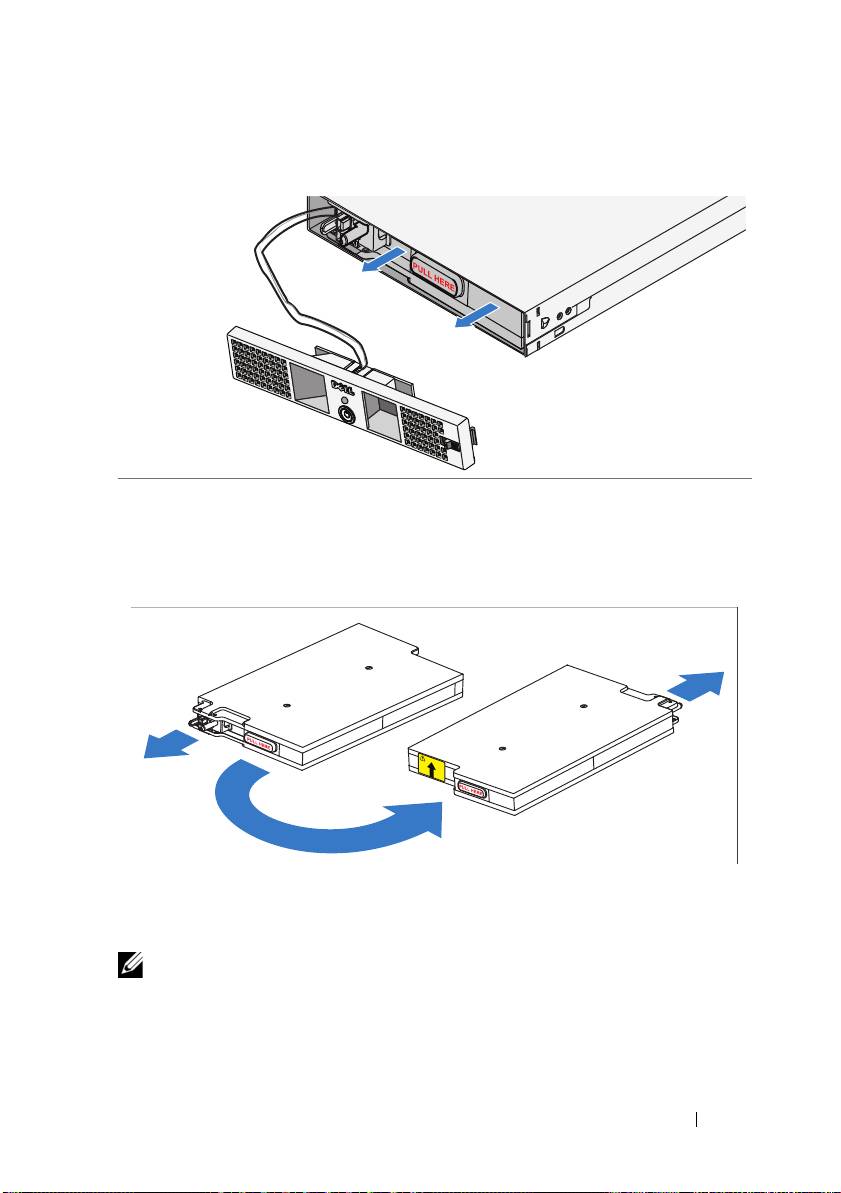

Wyjmowanie akumulatora
Wyciągnij akumulator z modułu zasilania.
Obracanie akumulatora
Obróć akumulator o 180° w taki sposób, aby złącze typu blind mate było
zwrócone w stronę tylnej części obudowy modułu zasilania.
UWAGA:
Upewnij się, że strzałka na żółtej etykiecie jest skierowana do góry.
Rozpoczęcie pracy z systemem
107
Ponowne wkładanie akumulatora
Wyrównaj akumulator względem modułu zasilania i włóż go ponownie. Upewnij
się, że akumulator jest dobrze osadzony w module zasilania. Jeżeli akumulator
nie jest dobrze włożony do modułu zasilania, nie będzie można poprawnie
założyć pokrywy przedniej akumulatora.
UWAGA:
Zawsze należy podłączać zestaw akumulatora przed podłączeniem kabla
zasilającego.
UWAGA:
Złączy typu blind mate nie można obserwować podczas ich podłączania do
gniazda w tylnej części modułu zasilania, ale mogą wystąpić niewielkie wyładowania
łukowe w trakcie podłączania zestawu akumulatora. Jest to zachowanie normalne i nie
powoduje uszkodzenia jednostki ani nie stanowi zagrożenia bezpieczeństwa.
108
Rozpoczęcie pracy z systemem
Zakładanie pokrywy przedniej modułu zasilania
OSTRZEŻENIE:
Ze względów bezpieczeństwa zawsze należy zakładać pokrywę
przednią modułu zasilania bezpośrednio po włożeniu i podłączeniu zestawu
akumulatora.
OSTRZEŻENIE:
Przed zamocowaniem pokrywy przedniej na module zasilania
należy ją wyrównać względem modułu. Ze względów bezpieczeństwa nie należy
dopuścić do kontaktu pokrywy przedniej modułu zasilania i zestawu akumulatora.

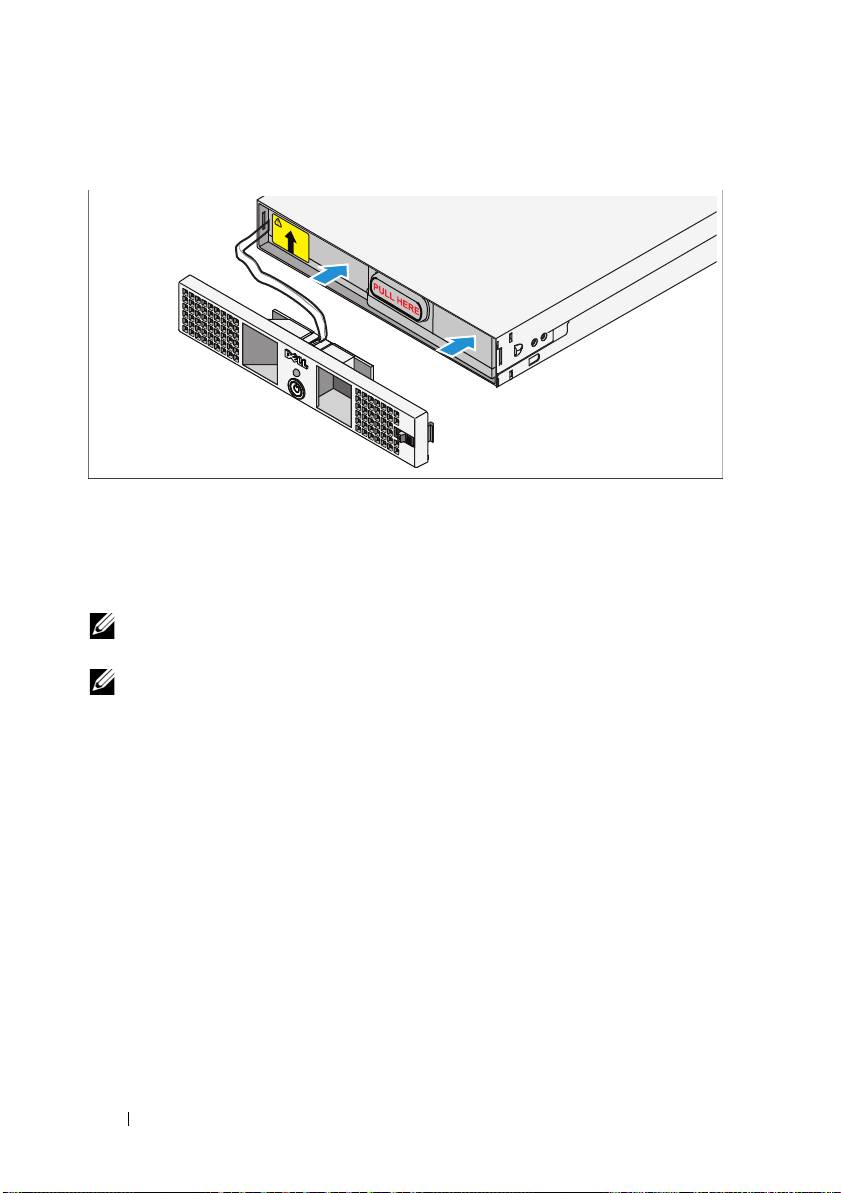

Po lewej stronie pokrywy przedniej włóż zaczep w otwarte gniazdo znajdujące się
po lewej stronie obudowy. Po prawej stronie pokrywy przedniej przesuń zatrzask
w lewo, aby odczepić jego zaczep. Popchnij prawą stronę pokrywy przedniej w
kierunku obudowy. Zwolnij zatrzask, aby zatrzasnąć zaczep w otwartym
gnieździe po prawej stronie obudowy.
Rozpoczęcie pracy z systemem
109

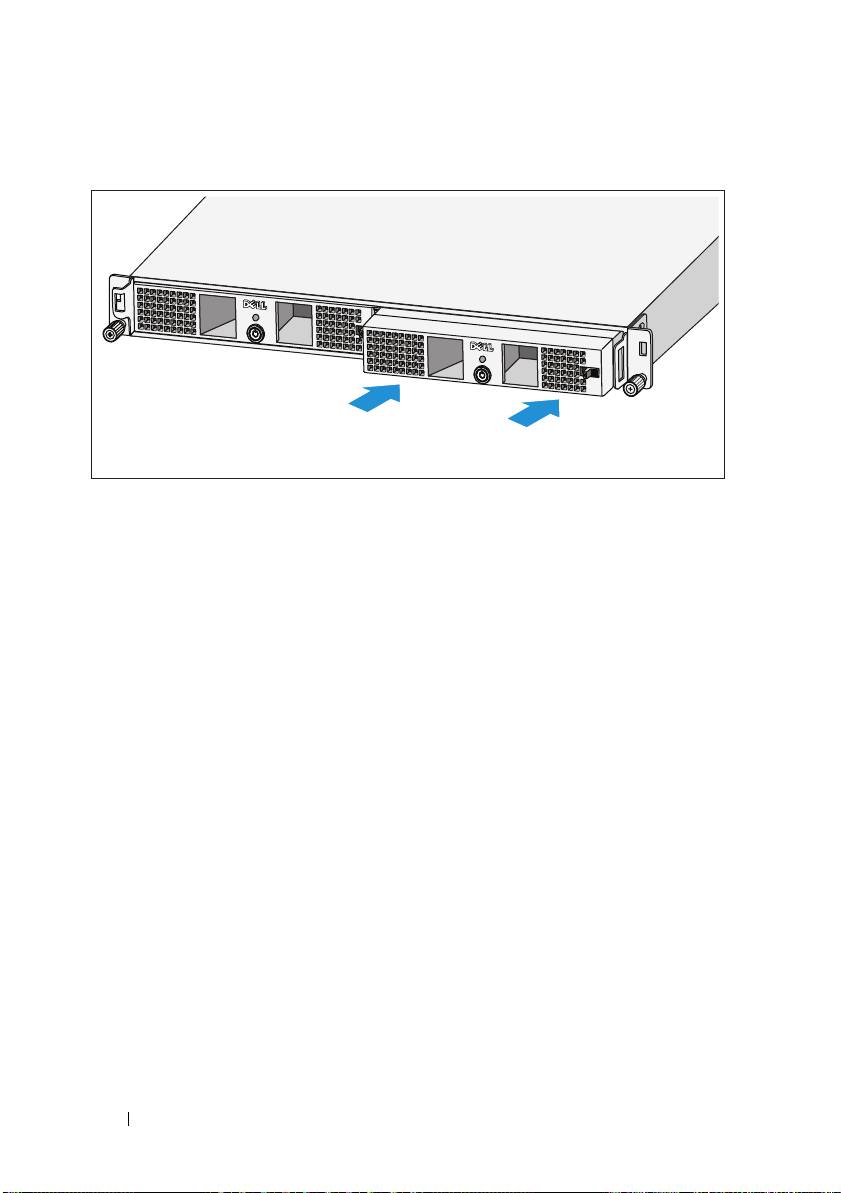

Wkładanie modułów zasilania
Włóż moduły zasilania do wnęki modułowej obudowy z panelami tylnymi
zwróconymi w kierunku tylnej części obudowy.
110
Rozpoczęcie pracy z systemem
Podłączanie systemu

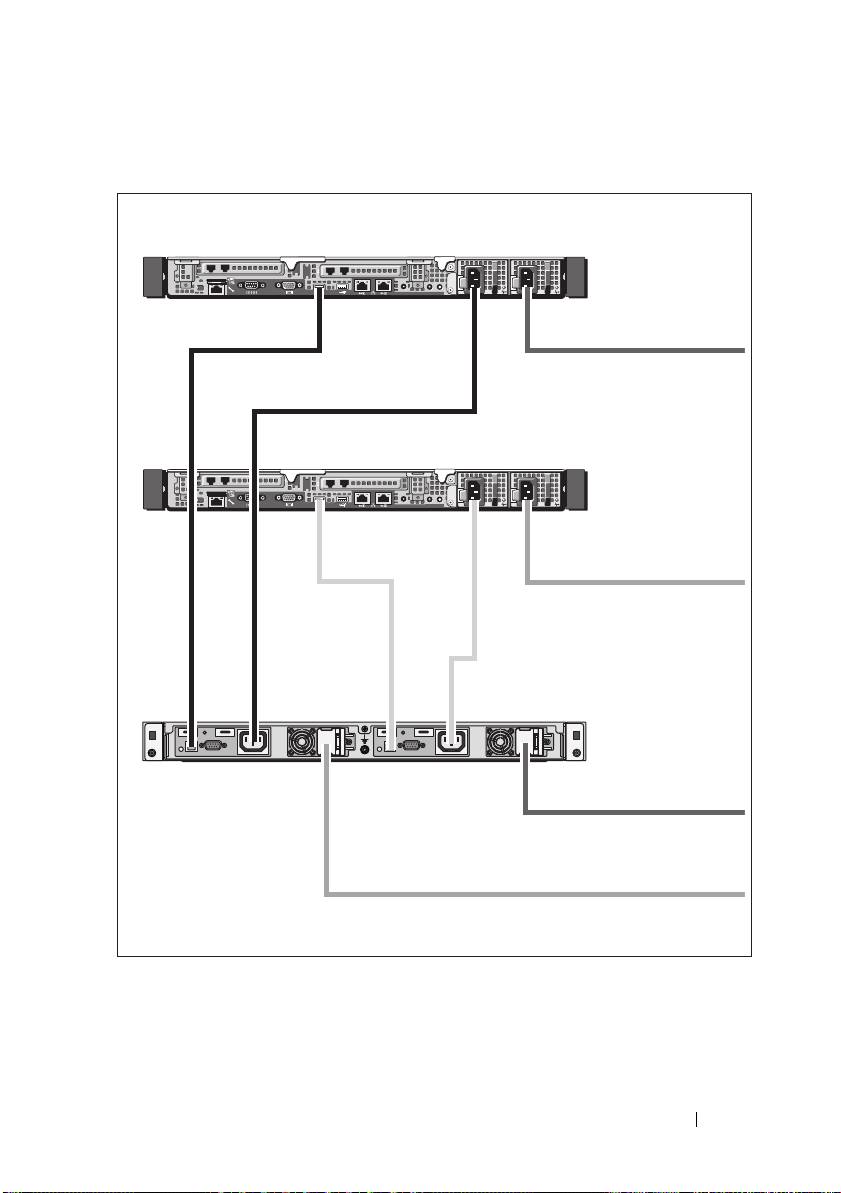

Podłącz system zgodnie z poniższymi rysunkami.
Rozpoczęcie pracy z systemem
111
System PowerVault NX3500
Do źródła zasilania 1
System PowerVault NX3500
Do źródła zasilania 2
Zasilacz zapasowy
Do źródła zasilania 1
Do źródła zasilania 2
Podłączanie kabli zasilania
Podłącz kable zasilania do systemu.
PRZESTROGA:
Zarówno moduł zasilania 120 V (niskonapięciowy), jak i 230 V
(wysokonapięciowy) jest wyposażony w gniazda wyjściowe IEC 320 C-13. Należy
używać tylko kabla zasilania zgodnego z wartościami znamionowymi wejściowego
źródła zasilania przedstawionymi na tabliczce obok złącza wejściowego na panelu
tylnym modułu zasilania.
PRZESTROGA:
Należy zawsze sprawdzać napięcie znamionowe zasilacza
zapasowego. Podłączenie zasilacza zapasowego 120 V do sieci o napięciu 230 V
prądu zmiennego spowoduje uszkodzenie zasilacza.
112
Rozpoczęcie pracy z systemem

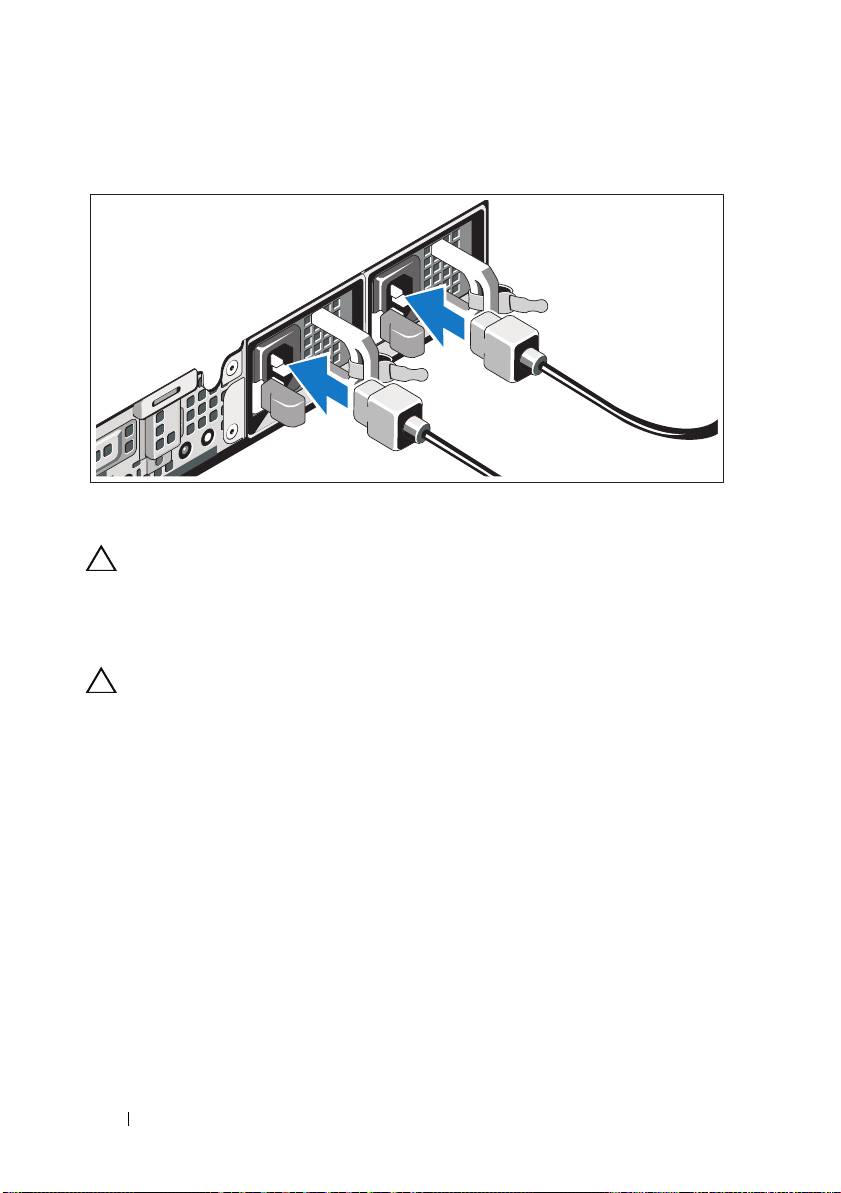

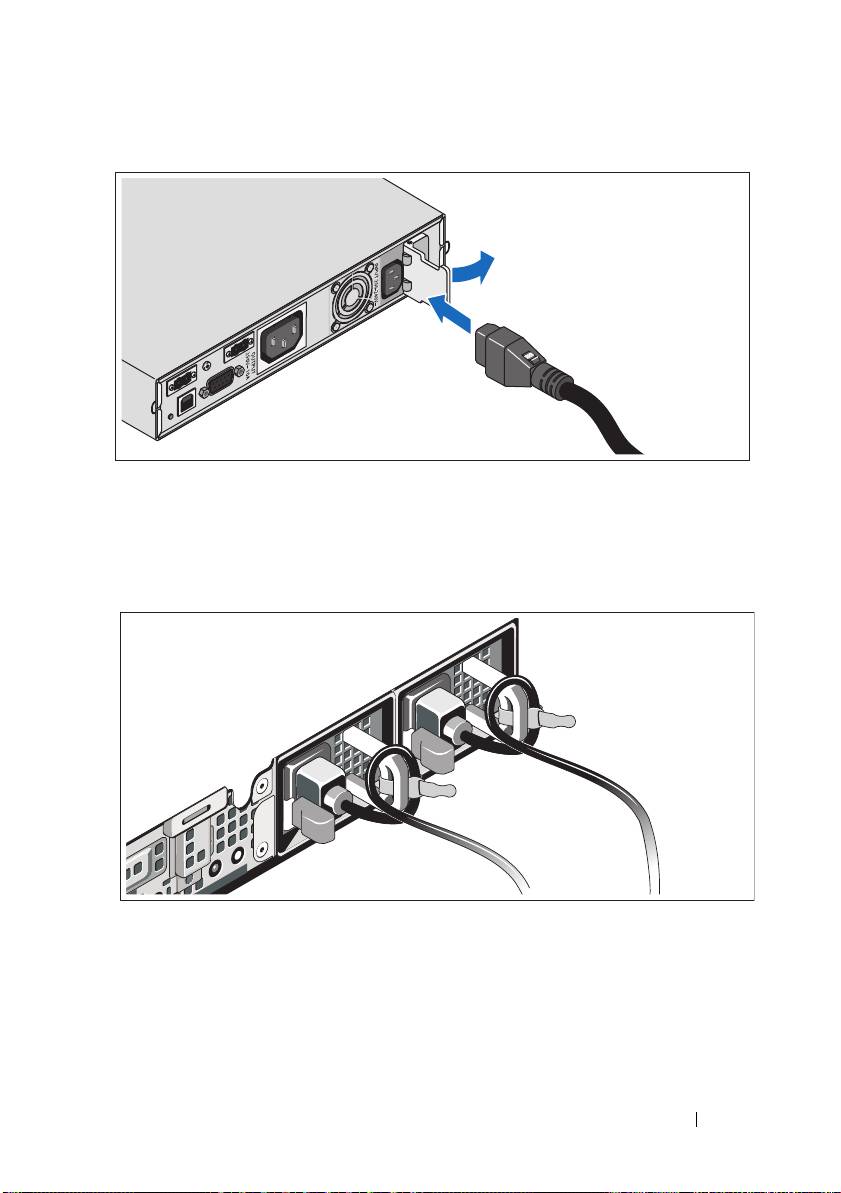

Otwórz sprężynującą pokrywę blokującą złącza wejściowego i podłącz kabel
zasilania do zasilacza zapasowego.
Mocowanie kabli zasilania
Zegnij kable zasilania systemu w pętlę, jak przedstawiono na rysunku, i zamocuj
kabel na wsporniku, używając załączonej opaski. Podłącz drugi koniec jednego
kabla zasilania do uziemionego gniazda elektrycznego, a drugi kabel do zasilacza
zapasowego. Aby uzyskać dalsze informacje, zobacz „Podłączanie systemu” na
stronie 111.
Rozpoczęcie pracy z systemem
113
Zabezpiecz kabel zasilania podłączony do zasilacza zapasowego, jak
przedstawiono na rysunku.

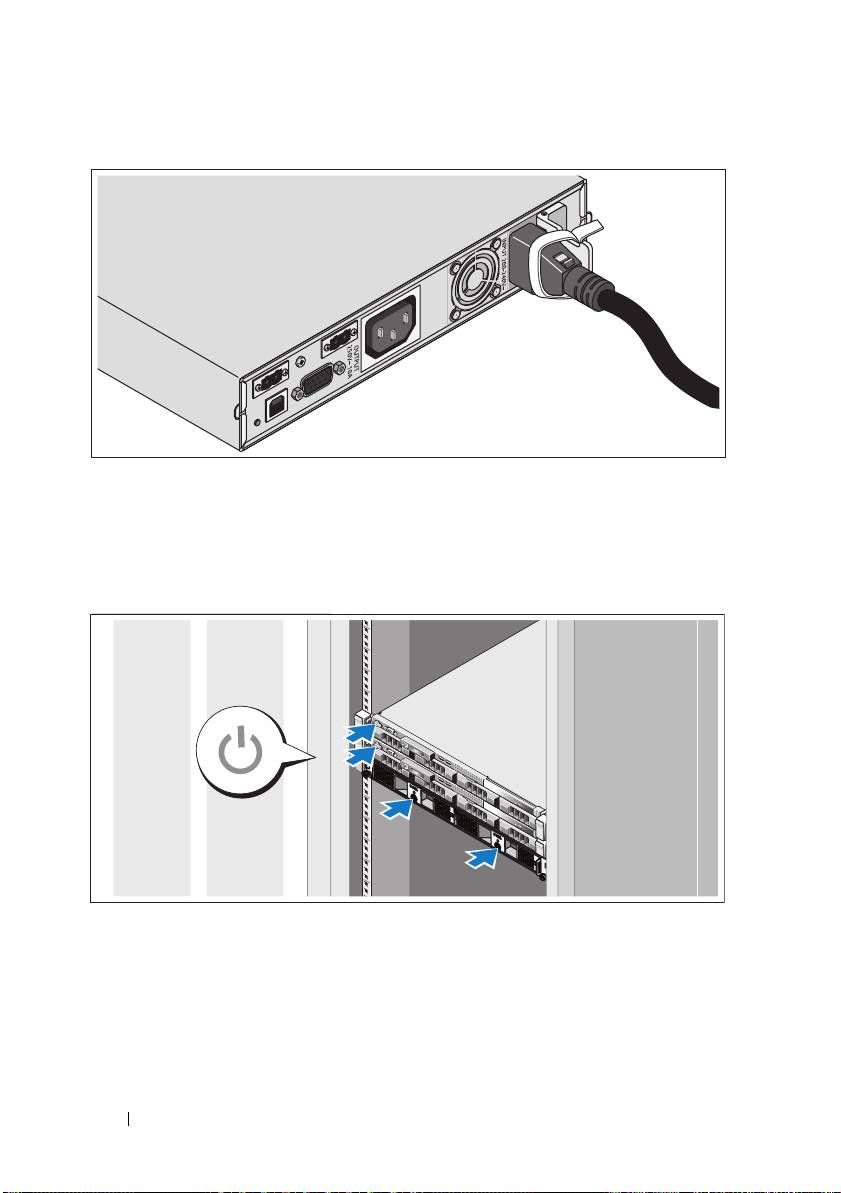

Włączanie systemu
Elementy należy włączać w następującej kolejności:
1
Zasilacz zapasowy
2
Systemy PowerVault NX3500
114
Rozpoczęcie pracy z systemem

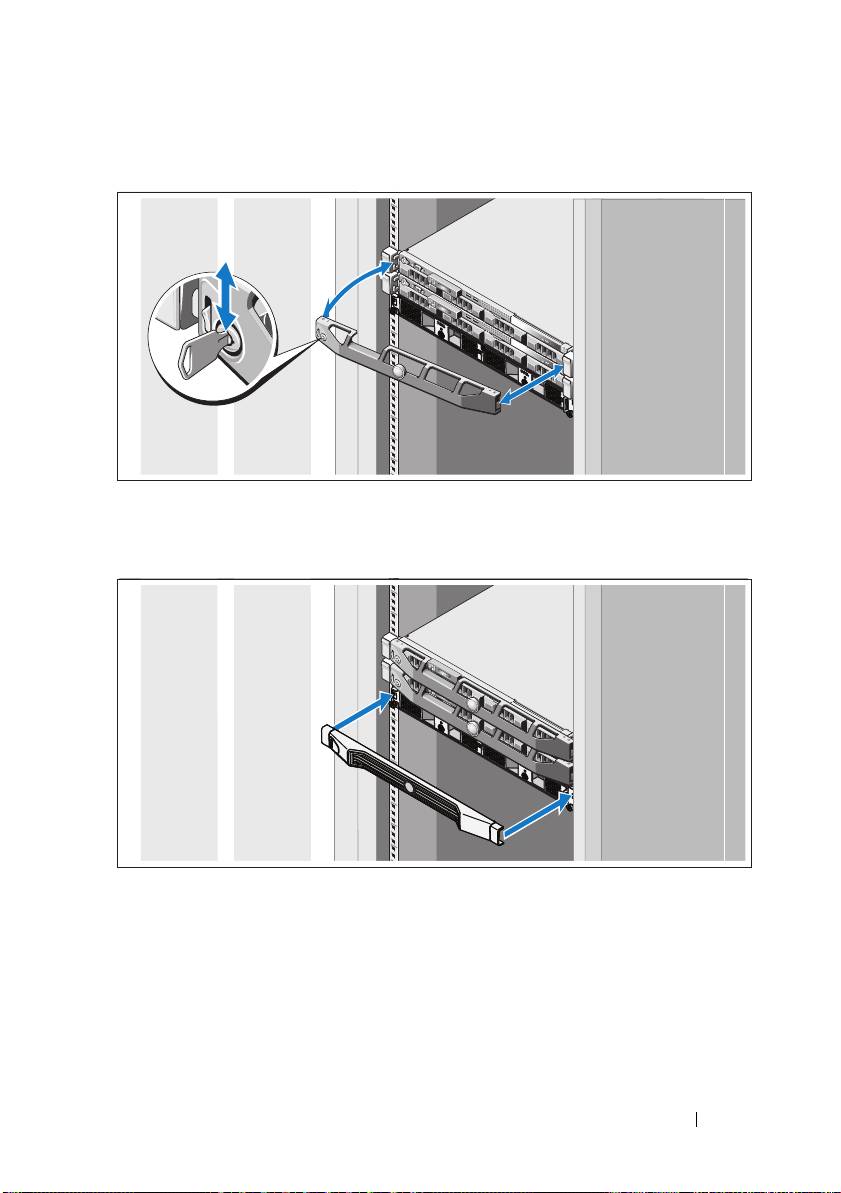

Montaż opcjonalnej osłony
Zamontuj osłonę systemu (opcjonalna).
Zamontuj osłonę zasilacza zapasowego (opcjonalna).
Rozpoczęcie pracy z systemem
115
Inne przydatne informacje
OSTRZEŻENIE:
Zobacz uwagi dotyczące bezpieczeństwa i przepisów prawnych w
dokumencie dostarczonym wraz z systemem. Informacje dotyczące gwarancji
mogą zostać zamieszczone w tym dokumencie lub dostarczone jako oddzielny
dokument.
• Dokumentacja dołączona do stojaka przedstawia sposób montowania w
niej systemu.
• Sposób montażu organizatora kabli w stojaku jest opisany w instrukcji
montażu organizatora kabli dostarczonej wraz ze stojakiem.
•
Podręcznik użytkownika sprzętu
zawiera informacje o funkcjach systemu i
opis sposobów rozwiązywania problemów zaistniałych podczas jego
użytkowania, a także instrukcje dotyczące instalacji lub wymiany jego
elementów. Dokument ten jest dostępny w trybie online na stronie
support.dell.com/manuals
.
• Wszystkie nośniki dostarczone z systemem zawierające dokumentację i
narzędzia do konfiguracji systemu oraz zarządzania nim, wliczając te, które
dotyczą systemu operacyjnego, oprogramowania do zarządzania systemem,
aktualizacji systemu oraz elementów nabytych wraz z systemem.
UWAGA:
Zawsze sprawdzaj, czy na stronie
support.dell.com/manuals
pojawiły
się uaktualnienia i czytaj je, ponieważ często zastępują one informacje zawarte w
innych dokumentach.
Uzyskiwanie pomocy technicznej
Jeżeli procedury opisane w tym podręczniku są niezrozumiałe lub jeśli system
nie działa zgodnie z oczekiwaniami, zapoznaj się z
Podręcznikiem użytkownika
sprzętu
. Firma Dell oferuje kompleksowe szkolenie w dziedzinie sprzętu i
certyfikację. Więcej informacji na ten temat można znaleźć na stronie
dell.com/training
. Ta usługa może nie być oferowana we wszystkich
lokalizacjach.
116
Rozpoczęcie pracy z systemem
Informacja NOM (tylko Meksyk)
Poniższe informacje dotyczące urządzenia opisanego w niniejszym dokumencie
zostały przedstawione zgodnie z wymogami oficjalnych norm obowiązujących w
Meksyku (NOM):
Importer:
Numer modelu Napięcie zasilania Częstotliwość Pobór prądu
E07S 100–240 V prądu
50/60 Hz 5,2–2,6 A
zmiennego
DELL500WLV 100–140 V prądu
50/60 Hz 15 A
zmiennego
DELL500WHV 200–250 V prądu
50/60 Hz 10 A
zmiennego

Dane techniczne
Dane techniczne systemu PowerVault NX3500
Procesor
Typ procesora Procesor Intel Xeon 3400
Szyna rozszerzeń
Typ magistrali PCI Express 2.0
Gniazda rozszerzeń Jedno gniazdo o połówkowej długości x16
Jedno gniazdo o połówkowej długości x8
UWAGA:
Oba gniazda obsługują rozmieszczenie
kabli x8.
Rozpoczęcie pracy z systemem
117
Pamięć
Architektura Moduły pamięci DDR III działające przy
częstotliwości 1333 MHz; buforowane z kontrolą
parzystości oraz niebuforowane
Gniazda modułów pamięci Sześć 240-stykowych
Pojemność modułów pamięci 2 GB
Maksymalna pojemność pamięci
12 GB
RAM
Napędy
Dyski twarde Dwa 3,5 calowe napędy SATA wymieniane
podczas pracy
Napęd optyczny Jeden wewnętrzny wąski napęd SATA DVD-ROM
UWAGA:
Urządzenia DVD są przeznaczone
wyłącznie dla danych.
Złącza
Z tyłu
Kontroler NIC
Dwa złącza RJ-45 (dla zintegrowanych kart
sieciowych o pojemności 1 GB)
Szeregowe
9-stykowe, DTE, kompatybilne z 16550
USB
Dwa 4-stykowe, kompatybilne z USB 2.0
Grafika
15-stykowe złącze VGA
Z przodu
Grafika
15-stykowe złącze VGA
USB
Dwa 4-stykowe, kompatybilne z USB 2.0
Wewnętrzne
USB
Dwa 4-stykowe, kompatybilne z USB 2.0
Grafika
Typ grafiki Matrox G200, zintegrowana z kontrolerem płyty
Pamięć grafiki Pamięć grafiki 8 MB
118
Rozpoczęcie pracy z systemem
Zasilanie
Zasilacz prądu zmiennego (na zasilacz)
Moc
400 W
Napięcie
100–240 V, prąd zmienny, 50/60 Hz
Emisja ciepła
Maksymalnie 1666 BTU/godz.
Maks. natężenie prądu przy
Przy typowym zasilaniu i w całym dozwolonym
włączeniu
zakresie warunków pracy systemu natężenie
prądu przy włączeniu może osiągnąć 25 A na
zasilacz przez 10 ms lub krócej.
Baterie
Bateria systemu
Litowa bateria pastylkowa CR 2032 o napięciu
3,0 V
Cechy fizyczne
Wysokość 4,29 cm
Szerokość 43,4 cm
Głębokość 61,26 cm
Waga (przy maksymalnej
15 kg
konfiguracji)
Ciężar (pusta konfiguracja) 5,96 kg
Warunki otoczenia
UWAGA:
W celu uzyskania dodatkowych informacji o warunkach otoczenia przewidzianych
dla poszczególnych konfiguracji systemu proszę odwiedzić stronę internetową
dell.com/environmental_datasheets
.
Temperatura:
W trakcie pracy
Od 10°C do 35°C przy maksymalnym gradiencie
temperaturowym 10°C na godzinę
UWAGA:
W przypadku wysokości powyżej ok.
900 m maksymalna temperatura, w jakiej urządzenie
może pracować, obniża się o ok. 0,6°C na każde ok.
167 m.
Rozpoczęcie pracy z systemem
119
Warunki otoczenia (ciąg dalszy)
Przechowywanie
Od –40°C do 65°C przy maksymalnym
gradiencie temperaturowym wynoszącym
20°C na godzinę
Wilgotność względna
W trakcie pracy
Od 8 do 85% (bez kondensacji) przy
maksymalnym gradiencie wilgotności 10% na
godzinę
Przechowywanie
Od 5% do 95% (bez kondensacji)
Maksymalne drgania
W trakcie pracy
0,25 G przy częstotliwości 3 – 200 Hz przez
15 min.
Przechowywanie
0,5 G przy częstotliwości 3 - 200 Hz przez
15 min
Maksymalny wstrząs
W trakcie pracy
Jeden impuls wstrząsowy na dodatniej osi Z
(jeden wstrząs po każdej stronie systemu) o sile
31 G przez maksymalnie 2,6 ms w kierunkach
działania
Przechowywanie
Sześć kolejnych impulsów wstrząsowych
na dodatniej i ujemnej stronie osi X, Y i Z
(jeden wstrząs po każdej stronie systemu) o sile
71 G trwające maksymalnie 2 ms
Wysokość n.p.m.
W trakcie pracy
Od -16 do 3048 m
UWAGA:
W przypadku wysokości powyżej ok.
900 m maksymalna temperatura, w jakiej urządzenie
może pracować, obniża się o ok. 0,6°C na każde ok.
167 m.
Przechowywanie
Od -16 do 10 600 m
Poziom zanieczyszczeń w powietrzu
Klasa
G1 wg definicji w ISA-S71.04-1985
120
Rozpoczęcie pracy z systemem
Dane techniczne zasilacza zapasowego
Lista modeli zasilaczy zapasowych
Model 120 V Dell BPS 500 W (niskonapięciowy)
Model 230 V Dell BPS 500 W (wysokonapięciowy)
Dane fizyczne (modele 120 V i 230 V)
Wymiary (szerokość x wysokość x
434 mm x 42 mm x 723 mm
głębokość)
UWAGA:
Wymiary nie uwzględniają osłony, której
głębokość wynosi 33 mm.
Rozmiar stojaka 1 U
Waga 30,0 kg
Wejścia elektryczne
Napięcie znamionowe
Model 120 V
120 V
Model 230 V
230 V
Zakres napięcia znamionowego
Model 120 V
90–140 V
Model 230 V
180–264 V
Częstotliwość znamionowa
Modele 120 V i 230 V
50/60 Hz, automatyczny odczyt, ±3 Hz
Wydajność (tryb normalny)
Modele 120 V i 230 V
> 96%
Filtrowanie zakłóceń
Modele 120 V i 230 V
Filtrowanie EMI/RFI w trybie ciągłym
Złącza
Modele 120 V i 230 V
IEC 320-C14, 15 A w przypadku normy UL/CSA,
w przeciwnym wypadku 10 A
Rozpoczęcie pracy z systemem
121
Wyjścia elektryczne
Poziomy mocy (przy wejściach nominalnych)
Modele 120 V i 230 V
500 W
Zakres regulacji (tryb normalny)
Model 120 V
88–140 V
Model 230 V
176–264 V
Zakres regulacji (tryb pracy na akumulatorze), napięcie nominalne ±5%
Model 120 V
100–140 V
Model 230 V
200–250 V
Kształt fali napięcia
Modele 120 V i 230 V
Fala sinusoidalna
Gniazda wyjściowe
Modele 120 V i 230 V
IEC 320-C13, 15 A w przypadku normy UL/CSA,
w przeciwnym wypadku 10 A
Środowisko i bezpieczeństwo
Temperatura w trakcie pracy
Modele 120 V i 230 V
od 0°C do 40°C
Temperatura w
transporcie/podczas
przechowywania
Modele 120 V i 230 V
Transport: od -15°C do 60°C
Przechowywanie: od -15°C do 45°C
Wilgotność względna
Modele 120 V i 230 V
0–95% (bez kondensacji)
Wysokość n.p.m. w trakcie pracy
Modele 120 V i 230 V
Do 3048 m n.p.m.
Poziom hałasu
Modele 120 V i 230 V
Poniżej 50 dBA
122
Rozpoczęcie pracy z systemem
Środowisko i bezpieczeństwo (ciąg dalszy)
Redukcja przepięć
Modele 120 V i 230 V
ANSI/IEEE C62.41; 1991 kategoria B3
Normy bezpieczeństwa
Model 120 V
UL 1778, 4 wydanie; CSA C22.2, nr 107.3
Model 230 V
UL 1778, 4 wydanie; CSA C22.2, nr 107.3;
IEC/EN 62040-1-1; IEC/EN 60950-1
Oznaczenia bezpieczeństwa
Model 120 V
UL, cUL, NOM, BSMI
Model 230 V
GS, CE, GOST, NRCS, TISI, KC, CQC, BSMI,
UL, cUL, KVALITET, KONCAR, OTAN,
UKSERT, GOST w Uzbekistanie
EMC (klasa B)
Model 120 V
Część 15 przepisów FCC, CNS13438, KN22:
2005, VCCI
Model 230 V
Część 15 przepisów FCC, CNS13438, AS/NZS
62040.2, KN22: 2005, GB7260.2, EN62040-2,
CISPR 22: 2006
Akumulator (modele 120 V i 230 V)
Konfiguracja 500 W: (4) wewnętrzne akumulatory 6 V o
pojemności 9,0 amperogodzin
Typ akumulatora 9,0 amperogodzin
Napięcie 500 W: 24 V, prąd stały
Bezpieczniki BPS: (2) bezpieczniki 40 A
Typ Zamknięte, bezobsługowe, regulowane zaworami,
ołowiowo-kwasowe
Ładowanie W przybliżeniu 8 godzin do pojemności 90% przy
rozładowaniu poniżej 50% pojemności
znamionowej (dostępna pojemność przy napięciu
znamionowym i braku dodatkowego obciążenia
zasilacza)
Monitorowanie Zaawansowane funkcje monitorowania do
wczesnego wykrywania i ostrzegania o awarii
