Dell PowerVault NX3500: Handbuch zum Einstieg

Anmerkungen, Vorsichtshinweise, Warnungen

und Gefahr

ANMERKUNG:

Eine ANMERKUNG macht auf wichtige Informationen aufmerk-

sam, mit denen Sie den Computer besser einsetzen können.

VORSICHTSHINWEIS:

Hiermit werden Sie auf mögliche Gefahrenquellen hinge-

wiesen, die Hardwareschäden oder Datenverlust zur Folge haben können, wenn

die Anweisungen nicht befolgt werden.

WARNUNG:

Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewie-

sen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur

Folge haben können.

GEFAHR:

Durch eine GEFAHR wird auf eine bevorstehende Gefahrensituation

hingewiesen, die, wenn sie nicht vermieden wird, den Tod oder schwerwiegende

Verletzungen zur Folge hat.

____________________

Änderungen der Informationen in dieser Publikation sind vorbehalten.

© 2011 Dell Inc.; Eaton Corporation. Alle Rechte vorbehalten.

Die Vervielfältigung dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung

von Dell Inc. und Eaton Corporation ist strengstens untersagt.

In diesem Text verwendete Marken: Dell™, das DELL Logo und PowerVault™ sind Marken von

®

®

Dell Inc. Intel

und Xeon

sind eingetragene Marken der Intel Corporation in den USA und anderen

Ländern.

Andere in diesem Dokument möglicherweise verwendete Marken und Handelsbezeichnungen

beziehen sich auf die entsprechenden Eigentümer oder deren Produkte. Dell Inc. erhebt keinen

Anspruch auf Markenzeichen und Handelsbezeichnungen mit Ausnahme der eigenen.

Vorschriftenmodell: E07S-Serie, DELL500WLV und DELL500WHV

Januar 2011 Teilenr. 9GJH6 Rev. A00

Installation und Konfiguration

GEFAHR:

Beachten Sie folgende Hinweise, die Ihnen bei der Vorbeugung einer

bevorstehenden Gefahrensituation helfen, die, wenn sie nicht vermieden wird,

den Tod oder eine schwere Verletzung zur Folge hat: Die Backup-Stromversorgung

enthält LEBENSGEFÄHRLICHE SPANNUNGEN. Alle Reparaturarbeiten und Service

dürfen NUR VON QUALIFIZIERTEN SERVICETECHNIKERN durchgeführt werden. Es

gibt KEINE DURCH DEN BENUTZER ZU WARTENDEN KOMPONENTEN innerhalb

der Backup-Stromversorgung.

WARNUNG:

Lesen Sie vor dem Ausführen der folgenden Schritte die Sicherheits-

hinweise für das System.

Auspacken der Lösung

Entnehmen Sie die Lösung der Verpackung und identifizieren Sie die einzelnen

Komponenten.

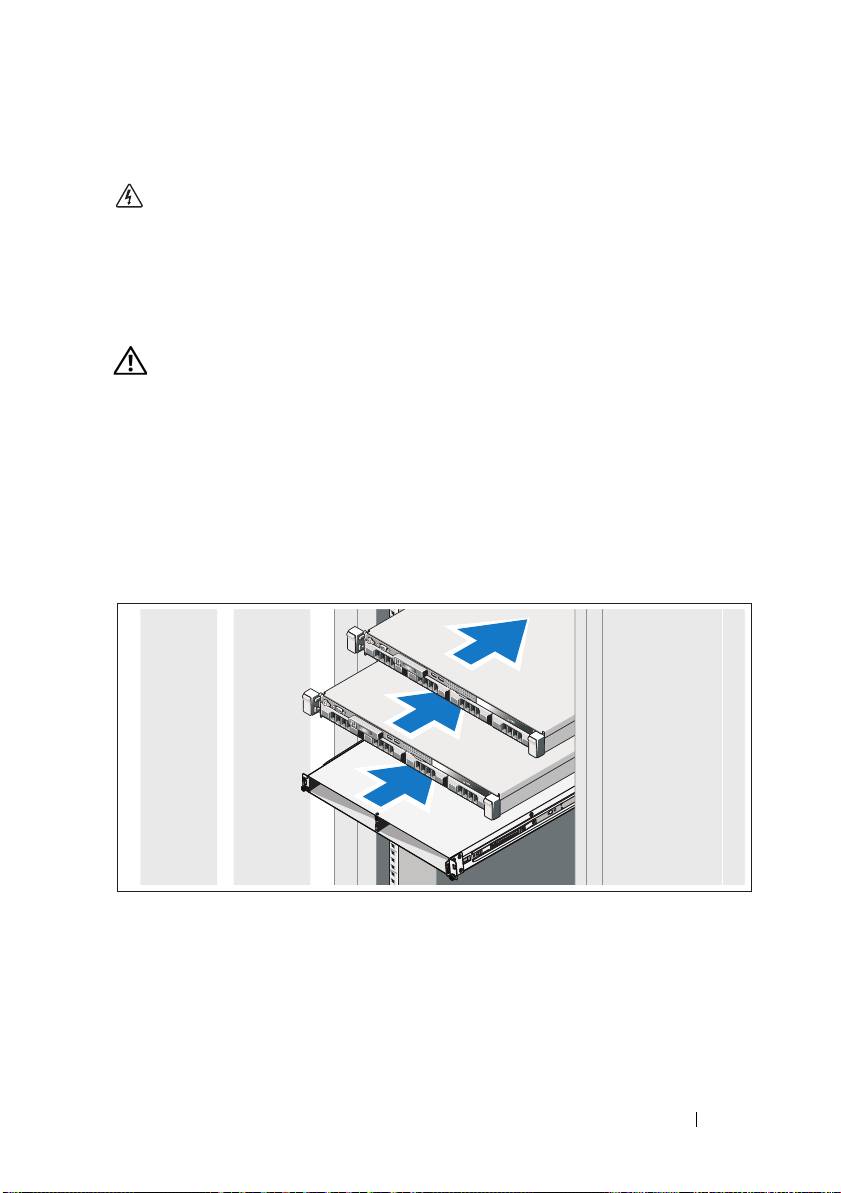

Installation der Schienen, des Systems und der Backup-

Stromversorgung in einem Rack

Montieren Sie die Schienen und installieren Sie das System und die Backup-

Stromversorgung (BPS) im Rack. Befolgen Sie die Sicherheitshinweise und die

mit der Rack-Lösung gelieferten Rack-Installationsanleitung.

Handbuch zum Einstieg mit dem System

63

Verbinden des Akkus im BPS-Stromversorgungsmodul

Entfernen der vorderen Stromversorgungsmodul-Abdeckung

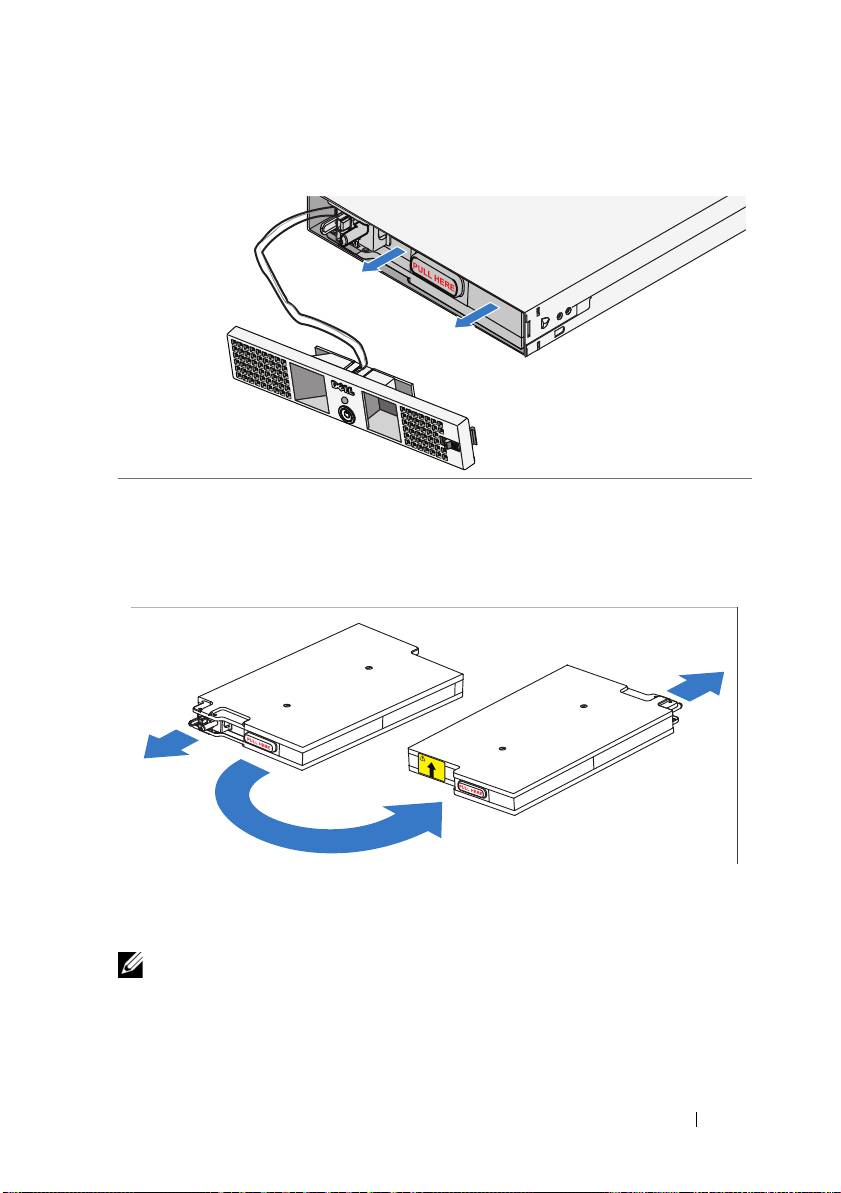

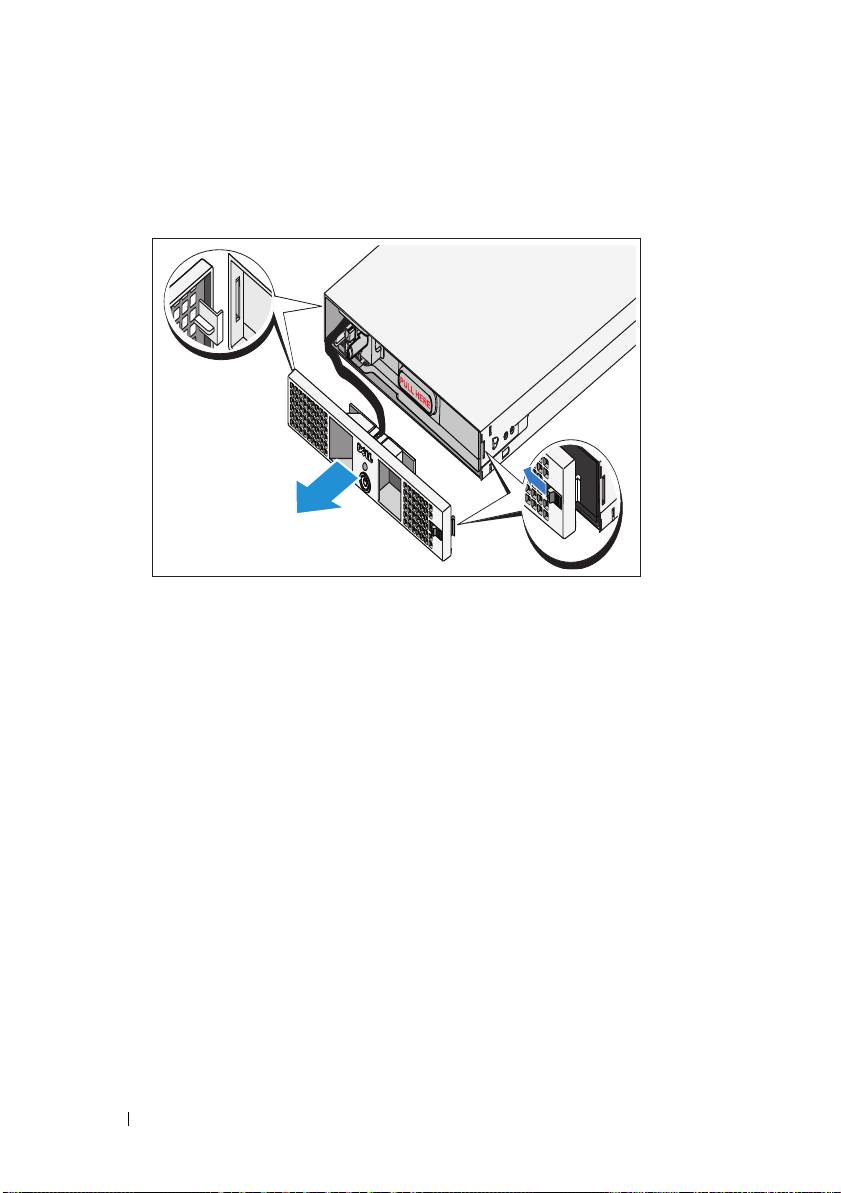

Schieben Sie die Verriegelung auf der rechten Seite der vorderen Abdeckung nach

links, um den Verriegelungshaken zurückzuschieben. Der Haken befestigt die

Frontverkleidung an der rechten Seite des Gehäuses. Schieben Sie die rechte Seite

der vorderen Abdeckung vom Gehäuse weg. Schieben Sie die vordere Abdeckung

nach rechts, um den Haken zu lösen. Der Haken befestigt die Frontverkleidung an

der linken Seite des Gehäuses.

64

Handbuch zum Einstieg mit dem System

Entfernen des Akkus

Ziehen Sie den Akku aus dem Stromversorgungsmodul heraus.

Umdrehen des Akkus

Drehen Sie den Akku um 180 Grad, sodass der Blind-Mate-Anschluss zur Rück-

seite des Stromversorgungsmodul-Gehäuses weist.

ANMERKUNG:

Stellen Sie sicher, dass der Pfeil auf dem Aufkleber nach oben

weist.

Handbuch zum Einstieg mit dem System

65

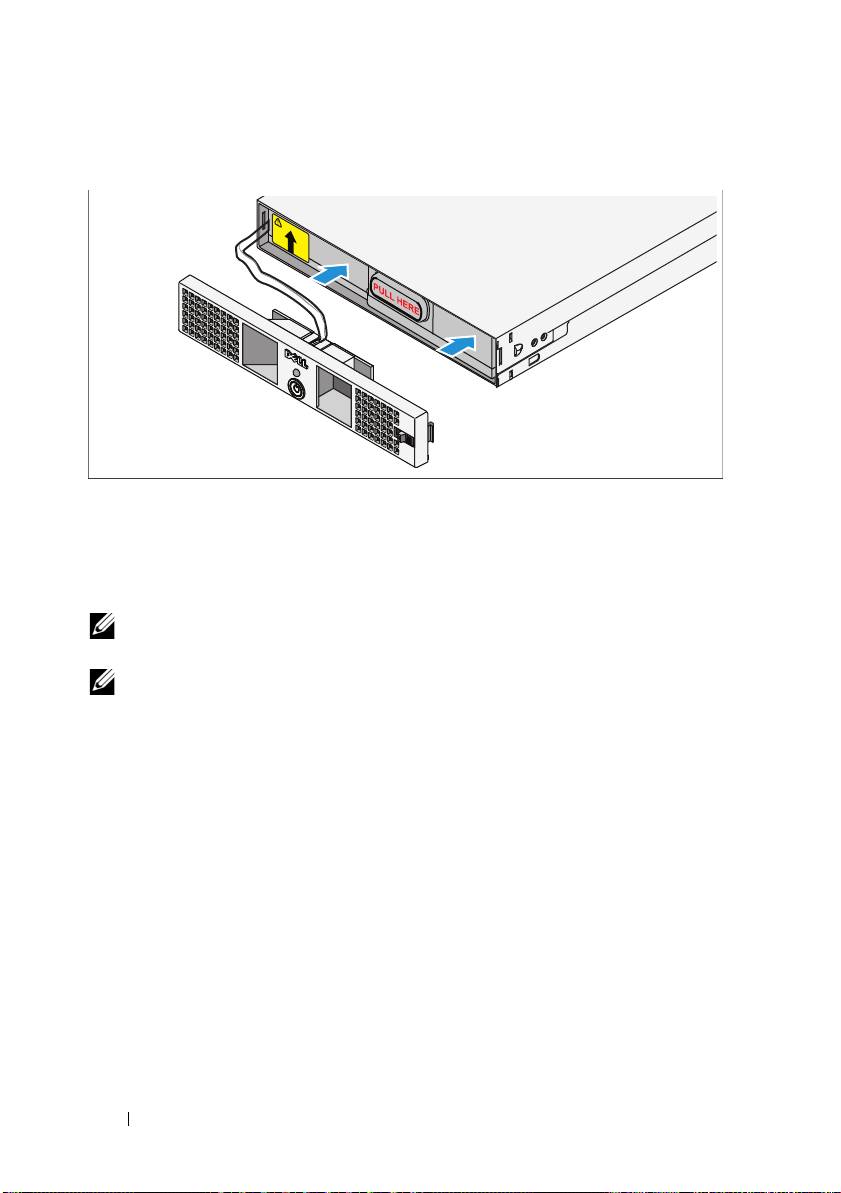

Erneutes Einsetzen des Akkus

Richten Sie den Akku am Stromversorgungsmodul aus und setzen Sie den Akku

wieder ein. Stellen Sie sicher, dass der Akku fest im Stromversorgungsmodul

sitzt. Falls der Akku nicht vollständig im Stromversorgungsmodul sitzt, kann die

vordere Akku-Abdeckung nicht ordnungsgemäß geschlossen werden.

ANMERKUNG:

Schließen Sie immer zuerst den Akkupack an, bevor Sie das

Stromkabel anschließen.

ANMERKUNG:

Sie erkennen die Blind-Mate-Anschlüsse nicht, während sie an

der Buchse auf der Rückseite des Stromversorgungsmoduls angeschlossen wer-

den, es kann aber zu einem Elektrodenüberschlag beim Verbinden des Akkupacks

kommen. Das ist normal und beschädigt nicht die Einheit und stellt kein Sicherheits-

risiko dar.

66

Handbuch zum Einstieg mit dem System

Anbringen der vorderen Stromversorgungsmodul-Abdeckung

WARNUNG:

Sicherheitshalber bringen Sie immer die vordere Stromversor-

gungsmodul-Abdeckung an, sobald der Akkupack eingesetzt und verbunden ist.

WARNUNG:

Richten Sie vorsichtig die Frontverkleidung aus, bevor Sie sie am

Stromversorgungsmodul befestigen. Achten Sie aus Sicherheitsgründen darauf,

dass die vordere Stromversorgungsmodul-Abdeckung nicht in Berührung mit dem

Akkupack kommt.

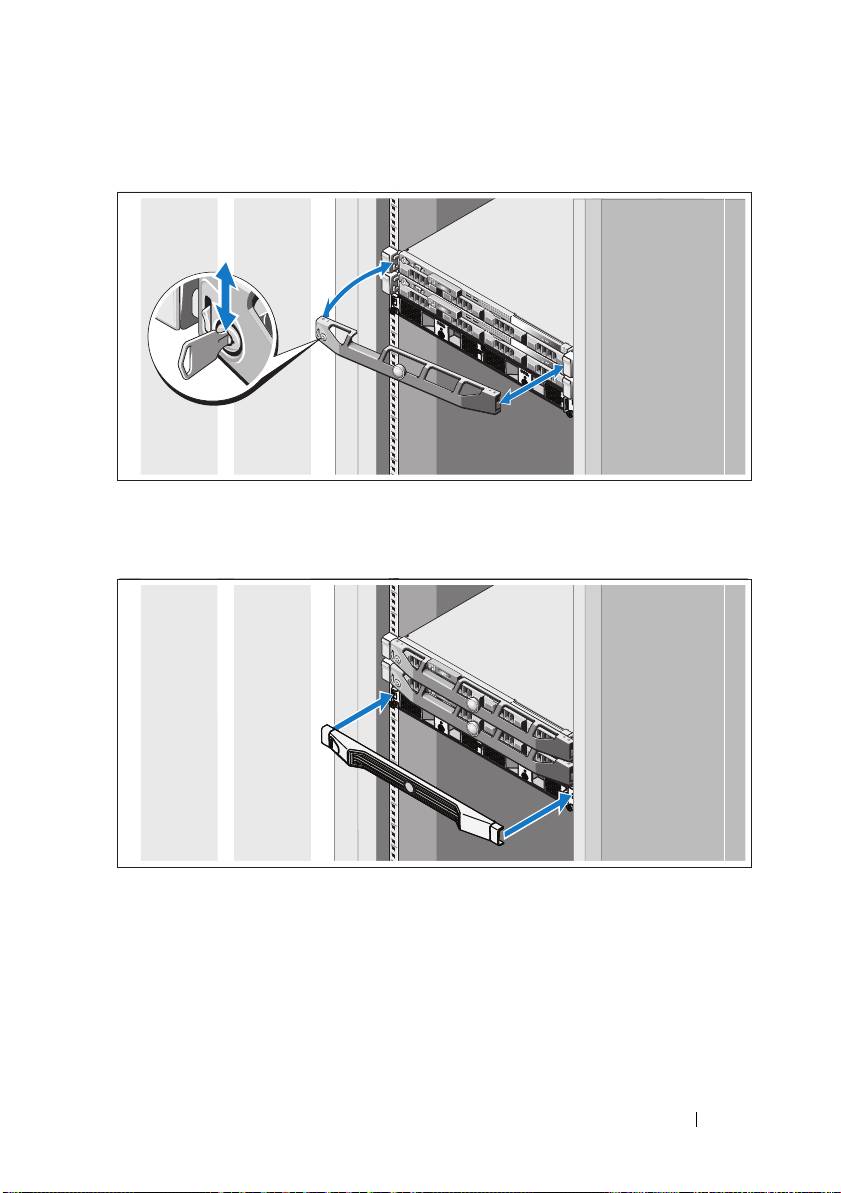

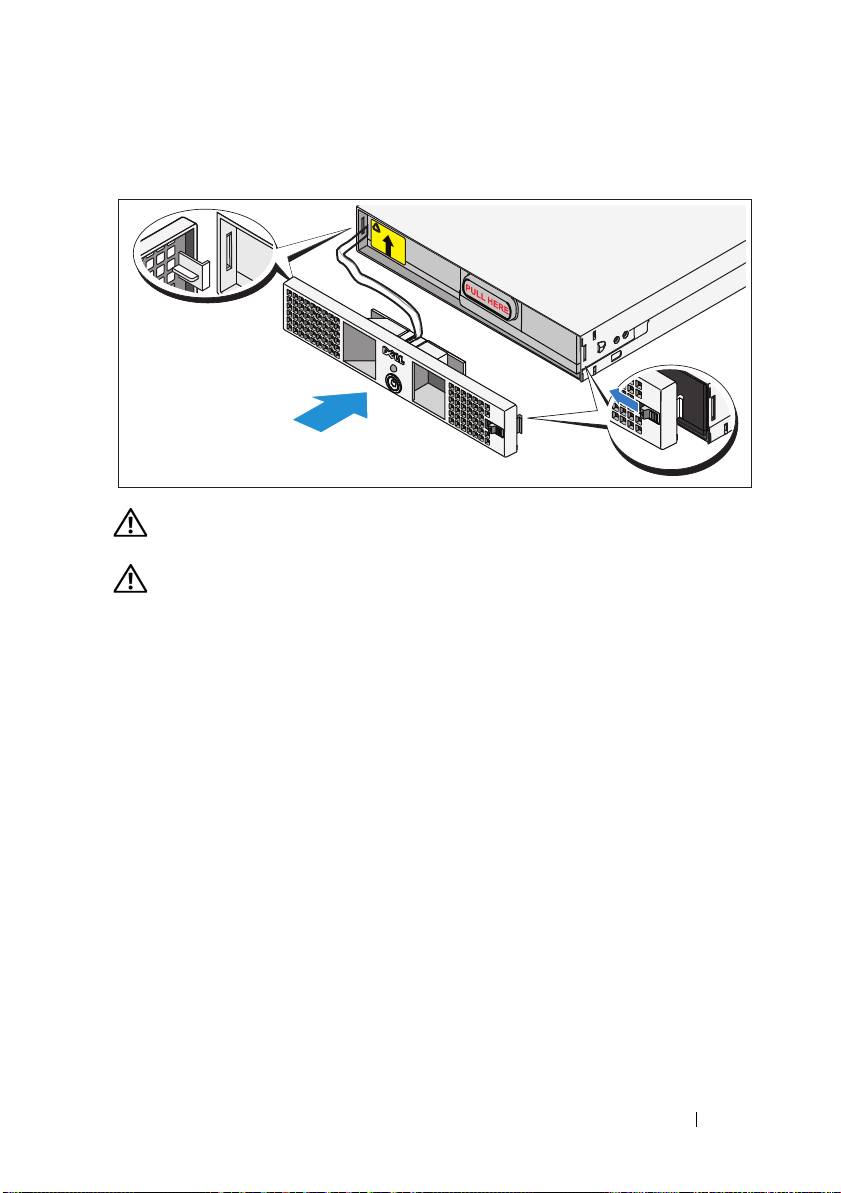

Setzen Sie den Haken auf der linken Seite der ersten Frontverkleidung in den

geöffneten Steckplatz auf der linken Seite des Gehäuses ein. Schieben Sie die

Verriegelung auf der rechten Seite der vorderen Abdeckung nach links, um den

Verriegelungshaken zurückzuschieben. Schieben Sie die rechte Seite der vor-

deren Abdeckung zum Gehäuse nach vorne. Entriegeln Sie die Verriegelungs-

taste, um den Haken in den geöffneten Steckplatz auf der rechten Seite des

Gehäuses einzustellen.

Handbuch zum Einstieg mit dem System

67

Einsetzen der Stromversorgungsmodule

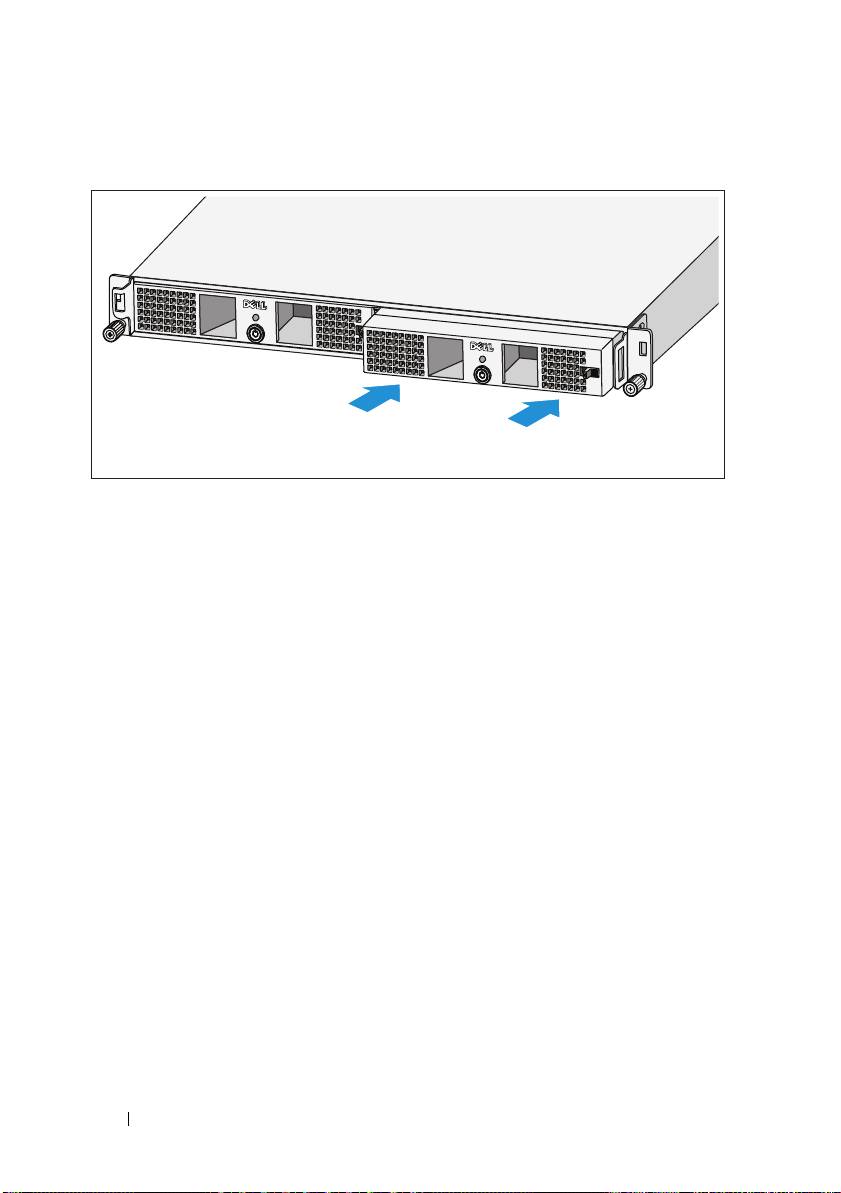

Setzen Sie die Stromversorgungsmodule in den Gehäusemodulschacht so ein,

dass die Rückseite der Module zur Gehäuserückseite weist.

68

Handbuch zum Einstieg mit dem System

Verkabelung der Lösung

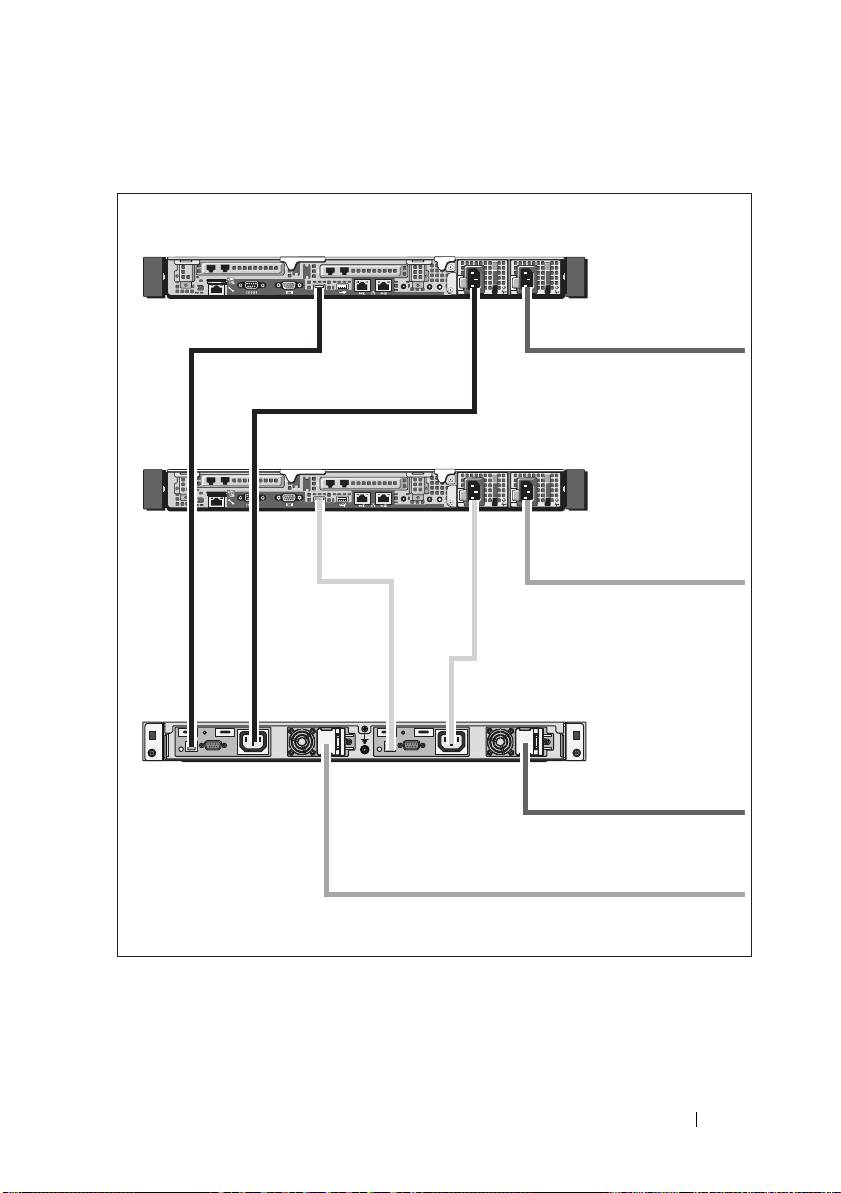

Verkabeln Sie die Lösung wie in der Abbildung dargestellt.

Handbuch zum Einstieg mit dem System

69

Anschließen des/der Netzstromkabel(s)

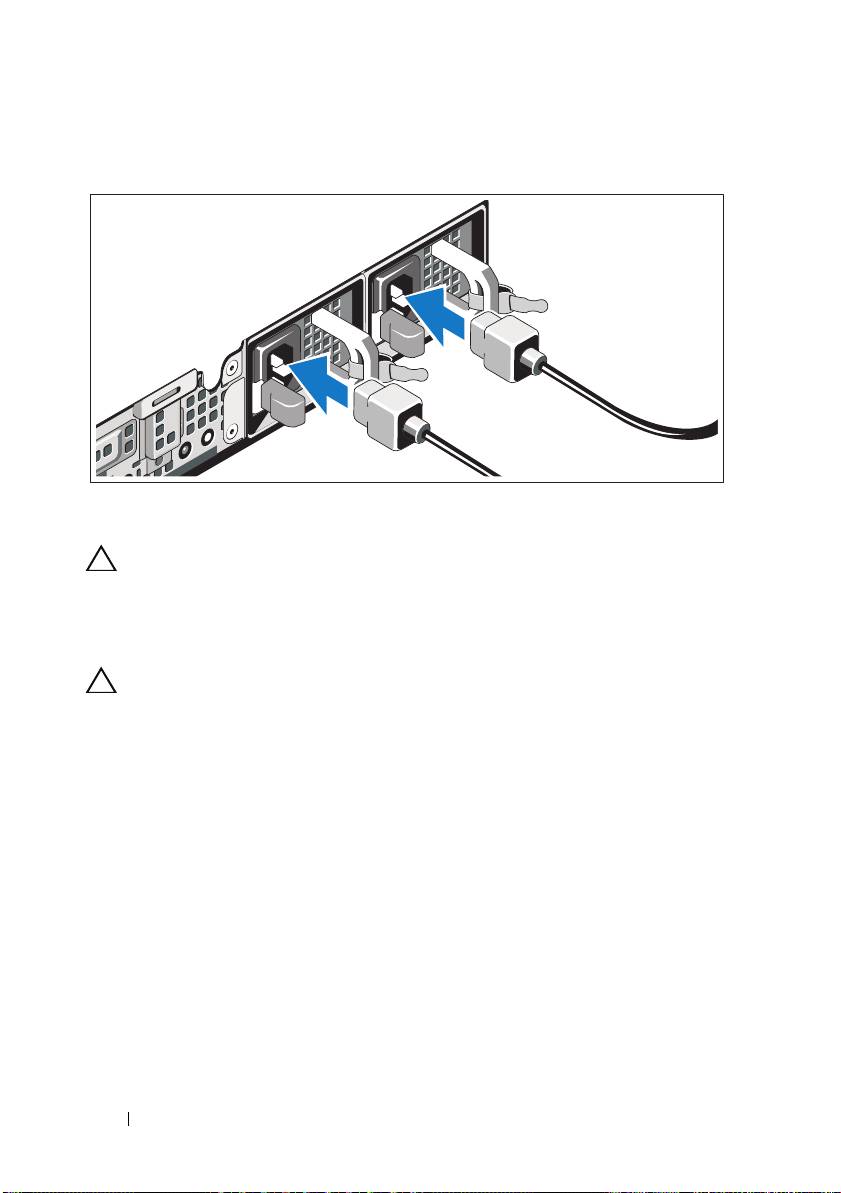

Verbinden Sie das bzw. die Stromversorgungskabel mit dem System.

VORSICHTSHINWEIS:

Sowohl die 120 V (Niederspannung)- als auch die 230 V

(Hochspannung)-Stromversorgungsmodule stellen IEC 320 C-13-Ausgangsbuchsen

bereit. Verwenden Sie ausschließlich ein Netzkabel, das für die Betriebsspan-

nung ausgelegt ist, die den Spezifikationen auf dem Aufkleber neben dem Ein-

gangsanschluss auf der Rückseite des Stromversorgungsmoduls entspricht.

VORSICHTSHINWEIS:

Überprüfen Sie immer die Betriebsspannung der BPS.

Durch das Anschließen einer 230 V Wechselspannung an die 120 V BPS wird BPS

beschädigt.

70

Handbuch zum Einstieg mit dem System

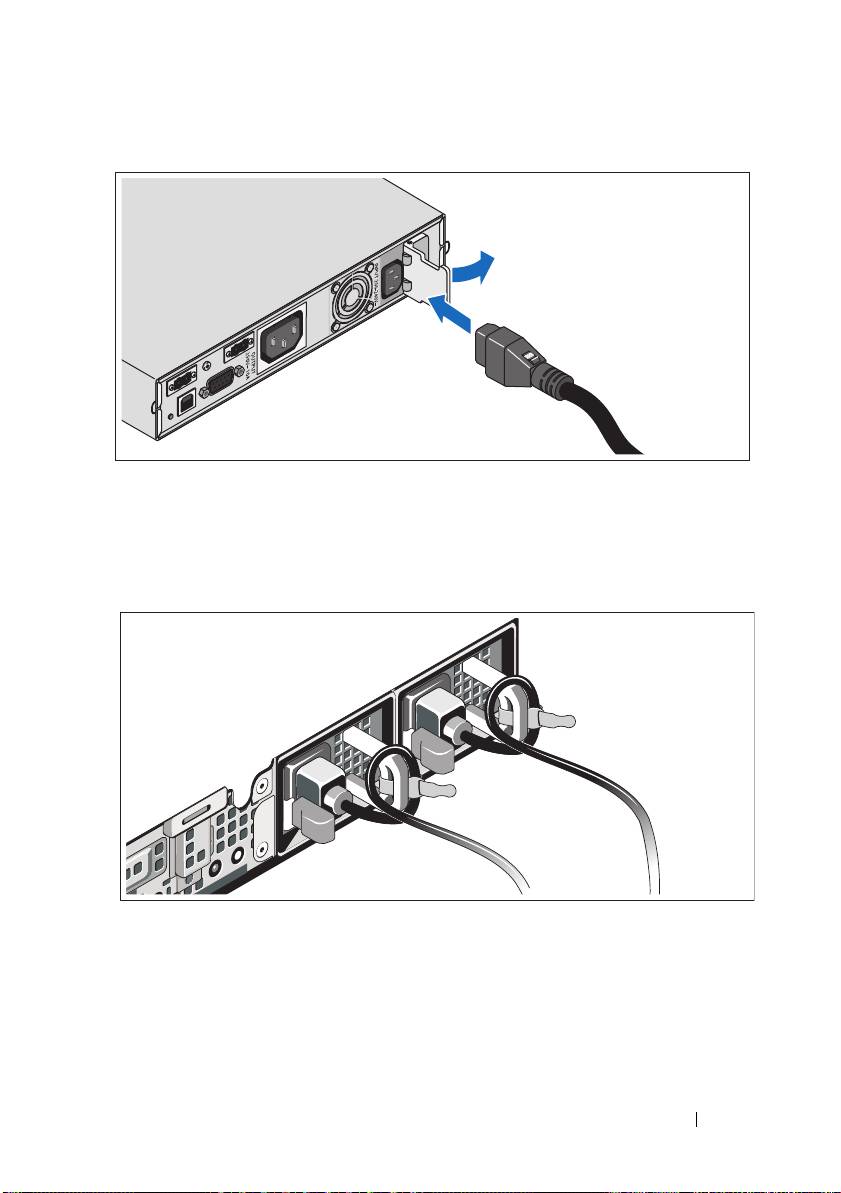

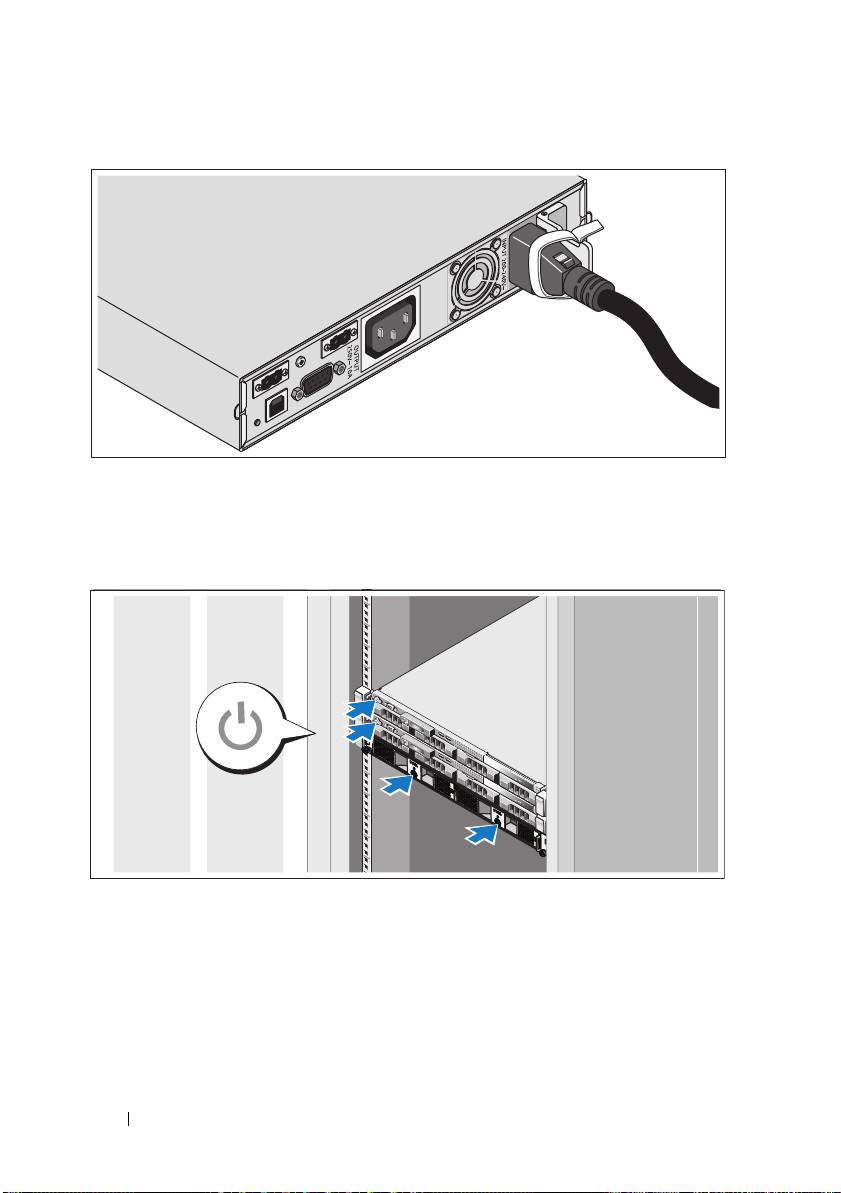

Öffnen Sie den federbelasteten Verriegelungsdeckel für den Eingangsanschluss

und schließen sie das Netzkabel an die BPS an.

Befestigen des/der Netzstromkabel(s)

Bilden Sie mit dem(n) System-Netzkabel(n) wie abgebildet eine Schlaufe, und

sichern Sie die Kabel mit dem beigefügten Riemen an den Klammern. Stecken

Sie das andere Ende des Netzkabels in eine geerdete Steckdose und das andere

Kabel in die BPS ein. Weitere Informationen finden Sie unter „Verkabelung der

Lösung“ auf Seite 69.

Handbuch zum Einstieg mit dem System

71

Umgebungsbedingungen (fortgesetzt)

Relative Luftfeuchtigkeit

Betrieb

8% bis 85% (nicht-kondensierend) mit einem

Luftfeuchtigkeitsgradienten von 10 % pro

Stunde

Lagerung

5 bis 95% (nicht kondensierend)

Zulässige Erschütterung

Betrieb

0,25 G bei 3-200 Hz, 15 Min. lang

Lagerung

0,5 G bei 3-200 Hz, 15 Min. lang

Zulässige Stoßeinwirkung

Betrieb

Ein Stoß von 31 G in der positiven z-Achse (ein

Stoß auf jeder Seite des Systems) über einen

Zeitraum von 2,6 ms in der Betriebsrichtung

Lagerung

Sechs nacheinander ausgeführte Stöße mit 71 G

von bis zu 2 ms Dauer in positiver und negativer

X-, Y- und Z-Richtung (ein Stoß auf jeder Seite

des Systems)

Höhe über NN

Betrieb

-16 bis 3.048 m

ANMERKUNG:

Bei Höhen über 900 Meter

verringert sich die maximale Betriebstemperatur

um 1 ºC/300 m.

Lagerung

-16 bis 10.600 m

Luftverschmutzungsklasse

Klasse

G1 gemäß ISA-S71.04-1985

78

Handbuch zum Einstieg mit dem System

Technische Daten der Backup-Stromversorgung

BPS-Modellliste

120 V-Modell Dell BPS 500 W (Niederspannung)

230 V-Modell Dell BPS 500 W (Hochspannung)

Physikalisch (120 V- und 230 V-Modelle)

Dimensionen (Breite x Höhe x

434 mm x 42 mm x 723 mm

Tiefe)

ANMERKUNG:

Tiefe der Frontverkleidung 33 mm

nicht im Lieferumfang enthalten.

Rack-Einheitsgröße 1 U

Gewicht 30,0 kg

Elektrischer Eingang

Nennspannung

120 V-Modell

120 V

230 V-Modell

230 V

Nennspannungsbereich

120 V-Modell

90–140 V

230 V-Modell

180–264 V

Nennfrequenz

120 V- und 230 V-Modelle

50/60 Hz Autosensing, ±3 Hz

Effizienz (Normalbetrieb)

120 V- und 230 V-Modelle

> 96 %

Geräuschfilterung

120 V- und 230 V-Modelle

Permanente EMI/RFI-Filterung

Verbindungen

120 V- und 230 V-Modelle

IEC 320-C14, 15 A für UL/CSA, ansonsten 10 A

Elektrischer Ausgang

Stromstufen (Nenn-Eingangswerte)

120 V- und 230 V-Modelle

500 W

Handbuch zum Einstieg mit dem System

79

Elektrischer Ausgang (fortgesetzt)

Regelung (Normalbetrieb)

120 V-Modell

88–140 V

230 V-Modell

176–264 V

Regelung (Akkumodus), Nennspannung ±5 %

120 V-Modell

100–140 V

230 V-Modell

200–250 V

Voltage-Waveform

120 V- und 230 V-Modelle

Sinuswelle

Ausgangsbuchsen

120 V- und 230 V-Modelle

IEC 320-C13, 15 A für UL/CSA, ansonsten 10 A

Umweltschutz und Sicherheit

Betriebstemperatur

120 V- und 230 V-Modelle

0° C bis 40 °C

Transit-/Lagerungstemperatur

120 V- und 230 V-Modelle

Transit: -15 °C bis 60 °C

Lagerung: -15 °C bis 45 °C

Relative Luftfeuchtigkeit

120 V- und 230 V-Modelle

0–95 % nicht kondensierend

Betriebshöhe

120 V- und 230 V-Modelle

Bis zu 3.048 m über dem Meeresspiegel

Hörbares Geräusch

120 V- und 230 V-Modelle

Weniger als 50 dBA typisch

Überspannungsschutz

120 V- und 230 V-Modelle

ANSI/IEEE C62.41; 1991 Kategorie B3

Sicherheitskonformität

120 V-Modell

UL 1778 4. Edition; CSA C22.2, Nr. 107.3

230 V-Modell

UL 1778 4. Edition; CSA C22.2, Nr. 107.3;

IEC/EN 62040-1-1; IEC/EN 60950-1

80

Handbuch zum Einstieg mit dem System

Umweltschutz und Sicherheit (fortgesetzt)

Sicherheitsmarkierungen

120 V-Modell

UL, cUL, NOM, BSMI

230 V-Modell

GS, CE, GOST, NRCS, TISI, KC, CQC, BSMI,

UL, cUL, KVALITET, KONCAR, OTAN,

UKSERT, Uzbekistan GOST

EMC (Klasse B)

120 V-Modell

FCC Part 15, CNS13438, KN22: 2005, VCCI

230 V-Modell

FCC Part 15, CNS13438, AS/NZS 62040.2,

KN22: 2005, GB7260.2, EN62040-2,

CISPR 22: 2006

Akku (120 V- und 230 V-Modelle)

Konfiguration 500 W: (4) 6 V, 9,0 Ah interne Akkus

Akku-/Batterietyp: 9,0 Ah

Spannung 500 W: 24 V Gleichstrom intern

Sicherungen BPS: (2) 40 A Sicherungen

Typ Versiegelt, instandhaltungsfrei, ventilgeregelt,

Bleisäure

Wird geladen Ungefähr 8 Stunden bei 90 % von einer

Entladung von 50 % Nennlast (nutzbare

Kapazität bei Nennspannung und keine

zusätzliche Stromversorgungslast)

Überwachung Erweiterte Überwachung für Früherkennung von

Fehlern und Warnungen

Handbuch zum Einstieg mit dem System

81

82

Handbuch zum Einstieg mit dem System
