Dell PowerVault NX1950: Τα πρώτα βήµατα µε το σύστηµά σας

Συστήµατα Dell™

PowerVault™ NX1950

Τα πρώτα βήµατα µε

το σύστηµά σας

www.dell.com | support.dell.com

Σηµείωση, Ειδοποίηση και Προσοχή

ΣΗΜΕΙΩΣΗ: Η ένδειξη ΣΗΜΕΙΩΣΗ υποδεικνύει σηµαντικές πληροφορίες που σας βοηθούν

να χρησιµοποιήσετε πιο σωστά τον υπολογιστή σας.

ΕΙ∆ΟΠΟΙΗΣΗ: Η ένδειξη ΕΙ∆ΟΠΟΙΗΣΗ υποδεικνύει είτε πιθανή βλάβη του υλικού είτε απώλεια δεδοµένων

και σας πληροφορεί πώς να αποφύγετε το πρόβληµα.

ΠΡΟΣΟΧΗ: Η ένδειξη ΠΡΟΣΟΧΗ υποδεικνύει την πιθανότητα υλικής ζηµιάς, προσωπικού

τραυµατισµού ή θανάτου.

_________________

Οι πληροφορίες που περιέχονται στο παρόν έγγραφο ενδέχεται να αλλάξουν χωρίς προηγούµενη ειδοποίηση.

© 2006 Dell Inc. Με επιφύλαξη κάθε νόµιµου δικαιώµατος.

Απαγορεύεται αυστηρώς η αναπαραγωγή µε οποιονδήποτε τρόπο χωρίς την έγγραφη άδεια της Dell Inc.

Εµπορικά σήµατα που χρησιµοποιούνται σε αυτό το κείµενο: Η επωνυµία Dell, το λογότυπο DELL και το όνοµα PowerVault είναι εµπορικά

σήµατα της Dell Inc. Οι επωνυµίες Intel και Xeon είναι σήµατα κατατεθέντα της Intel Corporation. Οι επωνυµίες Microsoft και Windows είναι

σήµατα κατατεθέντα της Microsoft Corporation.

Στο παρόν έγγραφο ενδέχεται να χρησιµοποιούνται άλλα εµπορικά σήµατα και εµπορικές ονοµασίες για αναφορά στις οντότητες που

διεκδικούν τα σήµατα και τις ονοµασίες ή για αναφορά στα προϊόντα τους. Η Dell Inc. αποποιείται οποιοδήποτε πιθανό συµφέρον ιδιοκτησίας

από εµπορικά σήµατα και εµπορικές ονοµασίες εκτός από αυτά που έχει στην κατοχή της.

Μοντέλο EMU01

Σεπτέµβριος 2006 P/N KN401 Rev. A00

Χαρακτηριστικά συστήµατος

Τα κύρια χαρακτηριστικά λογισµικού και υλικού του συστήµατός σας περιλαµβάνουν:

®

®

•

∆ύο επεξεργαστές διπλού πυρήνα Intel

Xeon

της σειράς 5000.

•

4 GB µνήµης DIMM µε περιοχή προσωρινής αποθήκευσης (FBD) στα 667 MHz, µε δυνατότητα αναβάθµισης

σε 8 GB το µέγιστο.

Το σύστηµα χαρακτηρίζεται επίσης από εφεδρική µνήµη, η οποία παρέχει πλεόνασµα ή κατοπτρικό είδωλο µνήµης.

Και τα δύο χαρακτηριστικά είναι διαθέσιµα αν είναι εγκατεστηµένες οκτώ ίδιες µονάδες µνήµης.

•

Σκληροί δίσκοι µε 15000 rpm, διαµορφωµένοι σε διάταξη RAID1 για διεργασίες λειτουργικού συστήµατος

µε ανοχή στα σφάλµατα.

•

Μια λεπτή µονάδα DVD-ROM ή DVD-ROM/ CD-RW.

•

∆ύο παροχές τροφοδοσίας 670 W, θερµής σύνδεσης σε εφεδρική διαµόρφωση 1 + 1.

•

Τέσσερις µονάδες ανεµιστήρα, καθεµία από τις οποίες αποτελείται από δύο ανεµιστήρες µε διπλό ρότορα,

µε σύνολο οκτώ ανεµιστήρες ψύξης.

Η πλακέτα του συστήµατος περιλαµβάνει τα παρακάτω χαρακτηριστικά:

•

∆ύο κάρτες ανύψωσης (κάρτες ανύψωσης στα αριστερά και στο κέντρο), καθεµία από τις οποίες παρέχει

µια µακρόστενη υποδοχή επέκτασης PCI-Express µήκους x8.

•

Ειδική υποδοχή PCI για ενσωµατωµένη κάρτα ελεγκτή RAID µε 256 MB

κρυφής µνήµης (cache) και

µπαταρία.

RAID.

•

Τέσσερις ενσωµατωµένες κάρτες NIC Gigabit Ethernet, µε δυνατότητα υποστήριξης ταχυτήτων δεδοµένων

της τάξης των 10 Mbps, 100 Mbps, 1000 Mbps και 2-Gbps.

•

∆ύο θύρες x4 SAS για δυνατότητα σύνδεσης στο υποσύστηµα αποθήκευσης ή δύο θύρες Καναλιού ινών

4 Gbps για δυνατότητα σύνδεσης σε δίκτυο περιοχής αποθήκευσης (SAN).

•

Τέσσερις συζευκτήρες συµβατούς µε USB 2.0 (δύο στο εµπρός και δύο στο πίσω µέρος) µε

δυνατότητα

εξωτερικής υποστήριξης για µία

µονάδα δισκέτας, µία µονάδα δίσκου CD-ROM, ένα πληκτρολόγιο, ένα

ποντίκι ή µία µονάδα µνήµης flash USB.

•

Ελεγκτής αποµακρυσµένης πρόσβασης (RAC) για αποµακρυσµένη διαχείριση συστηµάτων.

•

Ένα ενσωµατωµένο υποσύστηµα οθόνης συµβατό µε VGA µε ελεγκτή οθόνης ATI ES1000, 33-MHz PCI.

Αυτό το υποσύστηµα οθόνης περιέχει κατ’ ελάχιστον 16 MB µνήµης οθόνης µε υποστήριξη για

δισδιάστατα γραφικά. Η µέγιστη ανάλυση είναι 1600 x 1200 µε 65.536 χρώµατα. Τα γραφικά µε

πραγµατικά χρώµατα υποστηρίζονται για τις ακόλουθες αναλύσεις: 640 x 480, 800 x 600, 1024 x 768,

1280 x 1024. Όταν εγκατασταθεί η προαιρετική κάρτα ελεγκτή αποµακρυσµένης πρόσβασης, η µέγιστη

ανάλυση της οθόνης γίνεται 1280x1024

.

•

∆ιάταξη κυκλωµάτων για τη διαχείριση συστηµάτων, η οποία παρακολουθεί τη λειτουργία των ανεµιστήρων

του συστήµατος, καθώς και τις κρίσιµες θερµοκρασίες και τάσεις του συστήµατος. Η διάταξη κυκλωµάτων για

τη διαχείριση συστηµάτων λειτουργεί σε συνδυασµό µε το λογισµικό διαχείρισης συστηµάτων.

Τα πρώτα βήµατα µε το σύστηµά σας 49

•

Οι συζευκτήρες στο πίσω πλαίσιο περιλαµβάνουν σειριακό συζευκτήρα, συζευκτήρα οθόνης, δύο συζευκτήρες

USB, τέσσεις συζευκτήρες κάρτας NIC, δύο συζευκτήρες SAS (ή Καναλιού ινών σε συζευκτήρες λειτουργίας

ως πύλη δικτύου) και ένα συζευκτήρα NIC για πρόσβαση RAC.

•

Οι συζευκτήρες του εµπρός µέρους περιλαµβάνουν ένα συζευκτήρα οθόνης και δύο συζευκτήρες USB.

•

Μπροστινό πλαίσιο 1x5 LCD για τον κωδικό αναγνώρισης του συστήµατος και µηνύµατα σφαλµάτων.

Για περισσότερες πληροφορίες σχετικά µε συγκεκριµένα χαρακτηριστικά, ανατρέξτε στην ενότητα Τεχνικές

προδιαγραφές.

Λειτουργικό σύστηµα που υποστηρίζεται

®

®

Το σύστηµά σας υποστηρίζει το λειτουργικό σύστηµα Microsoft

Windows

Unified Data Storage Server 2003,

εκδόσεις Standard και Enterprise x64.

Άλλες πληροφορίες που ενδέχεται να χρειαστείτε

ΠΡΟΣΟΧΗ: Ο Οδηγός πληροφοριών προϊόντος παρέχει σηµαντικές πληροφορίες για την

ασφάλεια και τους ρυθµιστικούς κανόνες. Οι πληροφορίες για την εγγύηση ενδέχεται να

συµπεριλαµβάνονται µέσα σε αυτό το έγγραφο ή ως ξεχωριστό έγγραφο.

•

Ο

Οδηγός εγκατάστασης σε ράφι

ή οι

Οδηγίες εγκατάστασης σε ράφι

που συνοδεύουν τη δική σας λύση σε ράφι

περιγράφουν τον τρόπο εγκατάστασης τους συστήµατός σας σε ράφι.

•

Το

Εγχειρίδιο κατόχου υλικού

παρέχει πληροφορίες σχετικά µε τα χαρακτηριστικά του συστήµατος και

περιγράφει την αντιµετώπιση προβληµάτων του συστήµατός σας και την εγκατάσταση ή την αντικατάσταση

συστατικών στοιχείων του συστήµατος. Το έγγραφο αυτό µπορεί να εντοπιστεί στα CD που συνοδεύουν

το σύστηµά σας ή στη διεύθυνση

support.dell.com

.

•

Τα CD που συνοδεύουν το σύστηµά σας παρέχουν τεκµηρίωση και εργαλεία για τη διαµόρφωση και τη

διαχείριση του συστήµατός σας.

•

Μερικές φορές παρέχονται ενηµερωµένες εκδόσεις µαζί µε το σύστηµα, για να περιγράψουν αλλαγές

στο σύστηµα, το λογισµικό ή/και την τεκµηρίωση.

ΣΗΜΕΙΩΣΗ: Να ελέγχετε πάντοτε για ενηµερωµένες εκδόσεις στην τοποθεσία support.dell.com

και να διαβάζετε πρώτα τις ενηµερωµένες εκδόσεις επειδή πολύ συχνά καθιστούν ξεπερασµένες

τις πληροφορίες άλλων εγγράφων.

•

Σηµειώσεις έκδοσης ή αρχεία Readme (πληροφοριών) ενδέχεται να περιλαµβάνονται για να παρέχουν τις

τελευταίες ενηµερώσεις για το σύστηµα, όπως επίσης τεκµηρίωση ή προχωρηµένο υλικό αναφοράς για τεχνικά

θέµατα που προορίζονται για έµπειρους χρήστες ή τεχνικούς.

50 Τα πρώτα βήµατα µε το σύστηµά σας

Λήψη τεχνικής βοήθειας

Εάν δεν κατανοείτε µια διαδικασία του οδηγού αυτού ή αν το σύστηµα δεν λειτουργεί µε τον αναµενόµενο τρόπο,

ανατρέξτε στο δικό σας

Εγχειρίδιο κατόχου υλικού

.

Είναι διαθέσιµη η Επιχειρηµατική εκπαίδευση και πιστοποίηση της Dell. Για περισσότερες πληροφορίες, ανατρέξτε

στη διεύθυνση

www.dell.com/training

. Η υπηρεσία αυτή ενδέχεται να µην προσφέρεται σε όλες τις τοποθεσίες.

Εγκατάσταση και διαµόρφωση

ΠΡΟΣΟΧΗ: Προτού πραγµατοποιήσετε την παρακάτω διαδικασία, διαβάστε και ακολουθήστε

τις οδηγίες ασφαλείας και τους σηµαντικούς ρυθµιστικούς κανόνες στον Οδηγό πληροφοριών

προϊόντος.

Η ενότητα αυτή περιγράφει τα βήµατα για την αρχική ρύθµιση των παραµέτρων του συστήµατός σας.

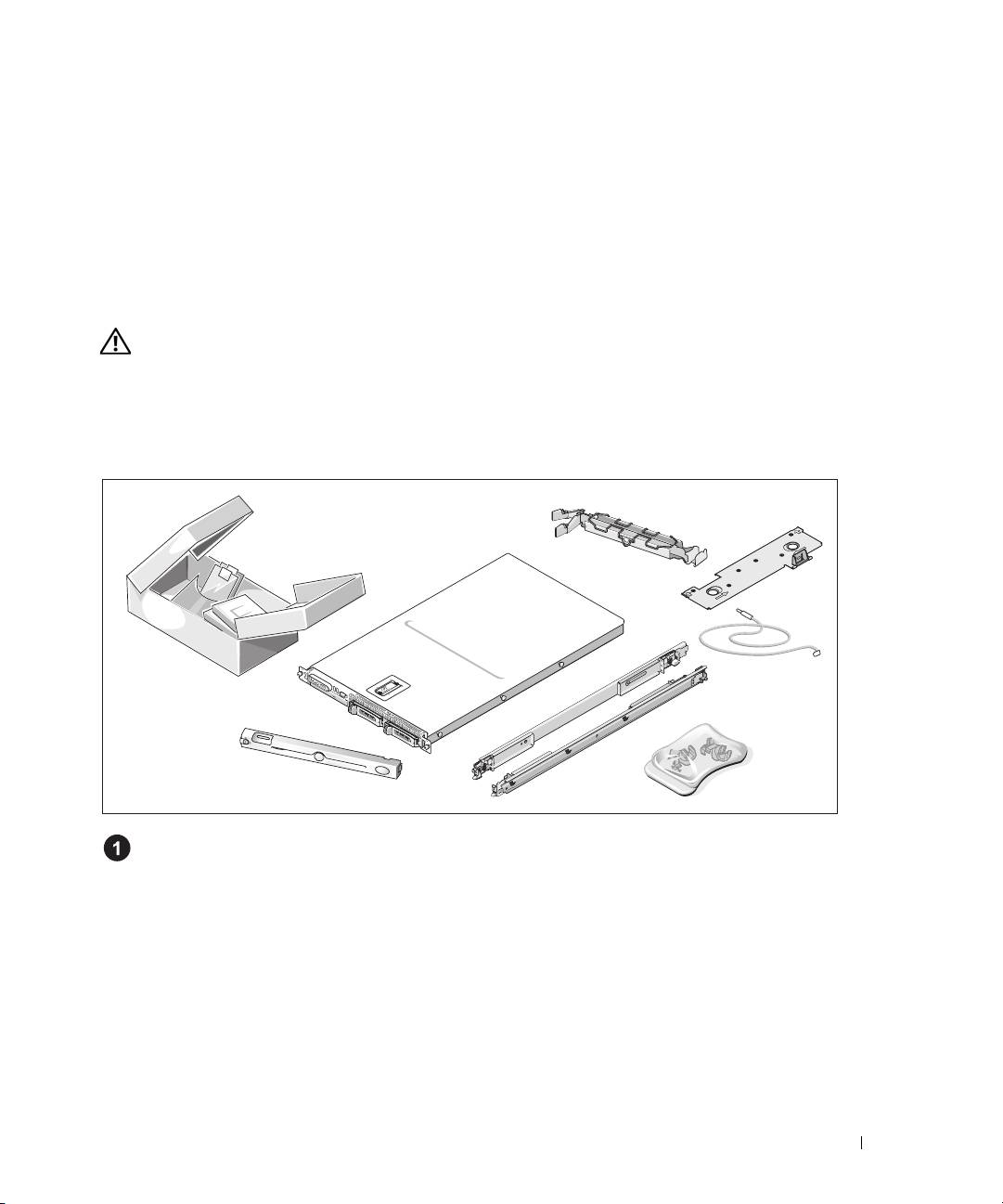

Άνοιγµα της συσκευασίας του συστήµατος

Ανοίξτε τη συσκευασία του συστήµατός σας και αναγνωρίστε κάθε αντικείµενο.

Φυλάξτε όλα τα υλικά που σας αποστάλθηκαν για την περίπτωση που θα τα χρειαστείτε αργότερα.

Τα πρώτα βήµατα µε το σύστηµά σας 51

Τοποθέτηση των ραγών και του συστήµατος σε ράφι

Τοποθετήστε το σύστηµα σε ράφι αφού ολοκληρώσετε την ανάγνωση των “Οδηγιών ασφαλείας”

που βρίσκονται στην τεκµηρίωση εγκατάστασης σε ράφι για το σύστηµά σας.

Για οδηγίες σχετικά µε την εγκατάσταση του συστήµατός σας σε ράφι, ανατρέξτε στην τεκµηρίωση

εγκατάστασης σε ράφι.

Σύνδεση πληκτρολογίου, ποντικιού και οθόνης

Συνδέστε το πληκτρολόγιο, το ποντίκι και την οθόνη (προαιρετικά).

Οι συζευκτήρες στο πίσω µέρος του συστήµατος έχουν εικονίδια τα οποία υποδεικνύουν το καλώδιο που συνδέεται

σε κάθε συζευκτήρα. Πρέπει να σφίξετε τις βίδες (εάν υπάρχουν) στο συζευκτήρα καλωδίου της οθόνης.

ΣΗΜΕΙΩΣΗ: Αν συνδέσετε ταυτόχρονα δύο οθόνες στο σύστηµα, χρησιµοποιώντας τις συνδέσεις

στο εµπρός και το πίσω µέρος, η εικόνα από προεπιλογή θα εµφανιστεί στην οθόνη στο εµπρός

µέρος, επειδή µπορεί να λειτουργεί µόνο µία οθόνη κάθε φορά.

52 Τα πρώτα βήµατα µε το σύστηµά σας

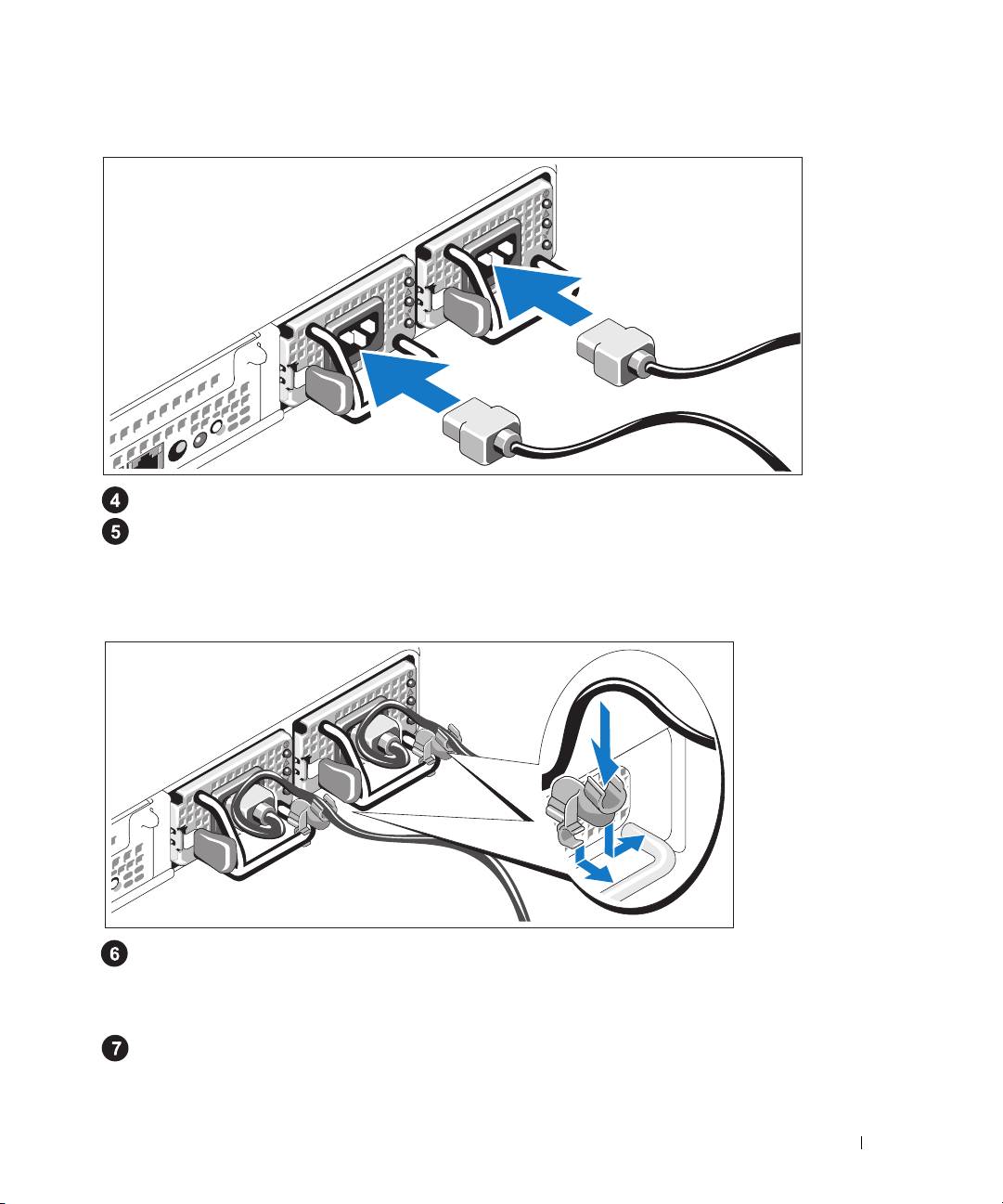

Σύνδεση της τροφοδοσίας

Συνδέστε το καλώδιο(α) τροφοδοσίας στο σύστηµα.

Συνδέστε το άλλο άκρο του καλωδίου σε γειωµένη πρίζα ρεύµατος ή σε ξεχωριστή πηγή τροφοδοσίας,

όπως είναι ένα σύστηµα αδιάλειπτης τροφοδοσίας (UPS) ή µια µονάδα διανοµής ρεύµατος (PDU).

Τοποθέτηση του στηρίγµατος συγκράτησης του καλωδίου τροφοδοσίας

(Προαιρετικά)

Συνδέστε το στήριγµα συγκράτησης του καλωδίου τροφοδοσίας στο δεξί σύνδεσµο της λαβής της παροχής

τροφοδοσίας. Κάµψτε το καλώδιο τροφοδοσίας του συστήµατος σε µορφή βρόχου όπως φαίνεται στο

σχήµα και συνδέστε το στην αγκράφα του καλωδίου του στηρίγµατος. Επαναλάβετε τη διαδικασία για τη

δεύτερη παροχή τροφοδοσίας.

Τοποθετήστε την άλλη άκρη των καλωδίων τροφοδοσίας σε γειωµένη πρίζα ή σε ξεχωριστή πηγή ηλεκτρικού

ρεύµατος, όπως είναι ένα σύστηµα UPS ή µια µονάδα PDU.

Τα πρώτα βήµατα µε το σύστηµά σας 53

Θέση του συστήµατος σε λειτουργία

Θέστε σε λειτουργία το σύστηµα και την οθόνη (προαιρετικά).

Πιέστε το κουµπί λειτουργίας στο σύστηµα και την οθόνη. Πρέπει να ανάψουν οι ενδείξεις λειτουργίας.

Ρυθµίστε τα κουµπιά ελέγχου της οθόνης ώσπου η εικόνα που εµφανίζεται να σας ικανοποιεί.

Τοποθέτηση της πρόσοψης µονάδας

Τοποθετήστε την πρόσοψη µονάδας (προαιρετικά).

Ολοκλήρωση της εγκατάστασης του λειτουργικού συστήµατος

Το λειτουργικό σύστηµα είναι προεγκατεστηµένο στο σύστηµά σας. Για να κάνετε εκ νέου εγκατάσταση του

λειτουργικού συστήµατος, ανατρέξτε στην τεκµηρίωση που συνοδεύει το σύστηµά σας.

54 Τα πρώτα βήµατα µε το σύστηµά σας

Τεχνικές προδιαγραφές

Επεξεργαστής

Τύπος επεξεργαστή ∆ύο επεξεργαστές διπλού πυρήνα Intel Xeon

της σειράς 5100

∆ίαυλος επέκτασης

Τύπος διαύλου PCIe

Κάρτες ανόδου δικτύου PCIe ∆ύο x8 µακρόστενου σχήµατος

Μνήµη

Αρχιτεκτονική Μονάδες µνήµης PC2-5300 µε περιοχή προσωρινής αποθήκευσης

(FBD) στα 667 MHz µε προστασία ECC, µε αµφίδροµη λειτουργία

κλειδώµατος βήµατος

Υποδοχές µονάδων µνήµης Οκτώ µε 240 ακίδες

Ελάχιστη µνήµη RAM 4 GB (τέσσερις µονάδες του 1 GB)

Μέγιστη µνήµη RAM 8 GB

Μονάδες

Σκληροί δίσκοι SAS ∆ύο εσωτερικές µονάδες σκληρού δίσκου 3,5 ιντσών, θερµής

σύνδεσης, (προαιρετικά) µε στήριγµα της πλακέτας βάσης

Μονάδα οπτικού δίσκου Μία λεπτή µονάδα συνδυασµού DVD-ROM/CD-RW ή DVD-ROM

ΣΗΜΕΙΩΣΗ: Οι µονάδες DVD είναι µόνο για δεδοµένα.

Συζευκτήρες

Πίσω µέρος

Κάρτα NIC

Τέσσερις RJ-45 (για ενσωµατωµένες κάρτες NIC 1 GB)

Αποθήκευσης ∆ύο x4 SAS ή δύο θύρες Καναλιού ινών LC

RAC

Ένα RJ-45

Σειριακή

9 ακίδων, DTE, συµβατή µε 16550

USB

∆ύο 4 ακίδων, συµβατοί µε USB 2,0

Οθόνη

VGA 15 ακίδων

Εµπρός µέρος

Οθόνη

VGA 15 ακίδων

USB

∆ύο 4 ακίδων, συµβατοί µε USB 2,0

Τα πρώτα βήµατα µε το σύστηµά σας 55
