Dell PowerVault NX1950: Rozpoczęcie pracy z systemem
Rozpoczęcie pracy z systemem: Dell PowerVault NX1950
Komputery Dell™
PowerVault™ NX1950
Rozpoczęcie pracy
z systemem
www.dell.com | support.dell.com
Uwagi, pouczenia i ostrzeżenia
UWAGA: UWAGA oznacza ważną informację pozwalającą na lepsze wykorzystanie możliwości komputera.
POUCZENIE: POUCZENIE wskazuje na możliwość uszkodzenia sprzętu lub utraty danych i informuje
o sposobie uniknięcia problemu.
OSTRZEŻENIE: OSTRZEŻENIE wskazuje na możliwość wystąpienia szkody materialnej oraz
potencjalne niebezpieczeństwo obrażeń ciała lub śmierci.
_________________
Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedzenia.
© 2006 Dell Inc. Wszelkie prawa zastrzeżone.
Powielanie w jakikolwiek sposób bez pisemnego zezwolenia firmy Dell Inc. jest zabronione.
Znaki towarowe użyte w tym tekście: Dell, logo DELL oraz PowerVault są znakami towarowymi firmy Dell Inc.; Intel i Xeon są zastrzeżonymi
znakami towarowymi firmy Intel Corporation; Microsoft oraz Windows są zastrzeżonymi znakami towarowymi firmy Microsoft Corporation.
W tym dokumencie mogą być także użyte inne znaki towarowe i nazwy handlowe w odniesieniu do podmiotów posiadających prawa do
znaków i nazw lub ich produktów. Firma Dell Inc. nie rości sobie praw własności do jakichkolwiek znaków towarowych i nazw handlowych,
których nie jest właścicielem.
Model EMU01
Wrzesień 2006 P/N KN401 Rev. A00
Funkcje systemu
Sprzęt i funkcje oprogramowania zainstalowane w zestawie komputerowym:
®
®
•
Dwa procesory dwurdzeniowe Intel
Xeon
5000 Sequence.
•
Całkowicie buforowane pamięci DIMM (FBD) o pojemności 4 GB i częstotliwości 667 MHz
z możliwością rozszerzenia do maksymalnie 8 GB.
System posiada również funkcję pamięci nadmiarowej, która zapewnia oszczędność pamięci lub odbicie
lustrzane pamięci. Każda z tych funkcji jest dostępna, jeżeli zainstalowanych jest osiem identycznych
modułów pamięci.
•
Dyski twarde o prędkości 15000 obrotów na minutę skonfigurowane do macierzy RAID1 dla operacji
wykonywanych przez system operacyjny odporny na błędy.
•
Wąski napęd DVD-ROM lub DVD-ROM/CD-RW.
•
Dwa zasilacze o mocy 670 W podłączane podczas pracy urządzenia w konfiguracji nadmiarowej 1+ 1.
•
Cztery moduły wentylatorów, każdy składający się z dwóch wentylatorów dwuwirnikowych, co daje
razem osiem wentylatorów chłodzących.
Płyta systemowa obejmuje następujące urządzenia:
•
Dwie karty nośne (lewa i środkowa), każda z gniazdem rozszerzenia PCI Express na kartę x8.
•
Gniazdo PCI przeznaczone dla zintegrowanej karty kontrolera RAID z pamięcią podręczną o pojemności
256 MB
i baterią RAID.
•
Cztery zintegrowane karty sieciowe Gigabit Ethernet o prędkości transmisji danych 10 Mb/s, 100 Mb/s
i 1000 -Mb/s.
•
Dwa porty SAS o prędkości x4 do nawiązywania połączenia z podsystemem przechowywania danych lub
dwa porty Fibre Channel o prędkości 4 Gb/s do nawiązywania połączenia z siecią pamięci masowej
(SAN).
•
Cztery złącza kompatybilne z USB 2.0 (dwa z przodu i dwa z tyłu)
, obsługujące
napęd dyskietek,
napęd CD-ROM, klawiaturę, mysz lub napęd USB typu flash.
•
Kontroler zdalnego dostępu (RAC) do zdalnego zarządzania systemem.
•
Zintegrowany podsystem kompatybilny z grafiką VGA, z kontrolerem grafiki ATI ES1000 PCI o
częstotliwości 33-MHz. Podsystem grafiki ma min. 16 MB na operacje graficzne z obsługą grafiki
dwuwymiarowej (2D). Maksymalna rozdzielczość wynosi 1600x1200 z 65 536 kolorów, grafika w
kolorach rzeczywistych jest obsługiwana przy następujących rozdzielczościach: 640 x 480, 800 x 600,
1024 x 768, 1280 x 1024. Gdy zainstalowana jest dodatkowa karta zdalnego dostępu maksymalna
rozdzielczość grafiki wynosi 1280x1024
.
•
Obwody zarządzania systemami, które monitorują działanie wentylatorów systemowych, jak również
napięcie krytyczne i temperaturę krytyczną systemu. Obwody zarządzania systemami działają w
połączeniu z oprogramowaniem do zarządzania systemami.
Rozpoczęcie pracy z systemem 61
•
Złącza na paanelu tylnym obejmują złącza szeregowe, grafiki, USB, cztery złącza kontrolera NIC, dwa
SAS (lub Fibre Channel w złączach trybu bramki) oraz jedno złącze kontrolera NIC do zdalnego dostępu
(RAC).
•
Złącza na panelu przednim obejmują jedno złącze grafiki i dwa złącza USB.
•
1x5 diod LCD na panelu przednim dla identyfikatora (ID) systemu i komunikatów o błędach.
Więcej informacji o poszczególnych funkcjach można znaleźć w sekcji Specyfikacja techniczna.
Obsługiwany system operacyjny
®
®
Ten komputer obsługuje system operacyjny Microsoft
Windows
Unified Data Storage Server 2003
Standard/Enterprise x64 Editions (wersja standardowa i dla firm zoptymalizowana pod kątem zarządzania
dużą ilością danych na dyskach).
Inne przydatne informacje
OSTRZEŻENIE: Przewodnik z informacjami o produkcie zawiera ważne wskazówki dotyczące
bezpieczeństwa oraz przepisy prawne. Informacje dotyczące gwarancji mogą być zamieszczone
w tym dokumencie lub dostarczone jako oddzielny dokument.
•
Podręcznik montowania stelażu
lub
Instrukcje dotyczące montowania stelażu
dołączone do stelażu
opisują sposób montowania komputera na stelażu.
•
Podręcznik użytkownika sprzętu
zawiera informacje o funkcjach systemu i opis sposobów rozwiązywania
problemów zaistniałych podczas użytkowania systemu, a także instrukcje dotyczące instalacji lub
wymiany elementów systemu. Ten dokument można znaleźć na płycie CD dostarczonej wraz z systemem
lub na stronie internetowej
support.dell.com
.
•
Płyta CD dołączona do systemu zawiera dokumentację i narzędzia do konfiguracji systemu oraz
zarządzania nim.
•
Czasem wraz z systemem dostarczane są aktualizacje, opisujące zmiany w oprogramowaniu systemowym
i/lub dokumentacji.
UWAGA: Należy zawsze sprawdzać, czy pojawiły się nowe aktualizacje na stronie
support.dell.com i czytać informacje o aktualizacjach, ponieważ często pojawiają się one tam
wcześniej niż w innych dokumentach.
•
Dane o wersji lub pliki readme mogą być dołączone do systemu w celu dostarczenia informacji o
uaktualnieniach wprowadzonych w ostatniej chwili do systemu, dokumentacji lub zaawansowanych
technicznie materiałów referencyjnych, przeznaczonych dla doświadczonych użytkowników lub personelu
technicznego.
62 Rozpoczęcie pracy z systemem
Uzyskiwanie pomocy technicznej
Jeżeli nie rozumiesz procedur opisanych w tym podręczniku lub jeśli system nie działa zgodnie z
oczekiwaniami, zapoznaj się z Podręcznikiem użytkownika sprzętu.
Dostępne są również szkolenia i certyfikaty firmy Dell; odwiedź stronę internetową www.dell.com/training
w celu uzyskania dalszych informacji. Ta usługa może nie być dostępna we wszystkich lokalizacjach.
Instalacja i konfiguracja
OSTRZEŻENIE: Przed wykonaniem poniższej procedury należy przeczytać instrukcje
dotyczące bezpieczeństwa oraz ważne informacje prawne zamieszczone w Przewodniku z
informacjami o produkcie i zastosować się do nich.
Ta sekcja opisuje czynności, które należy wykonać podczas konfigurowania systemu po raz pierwszy.

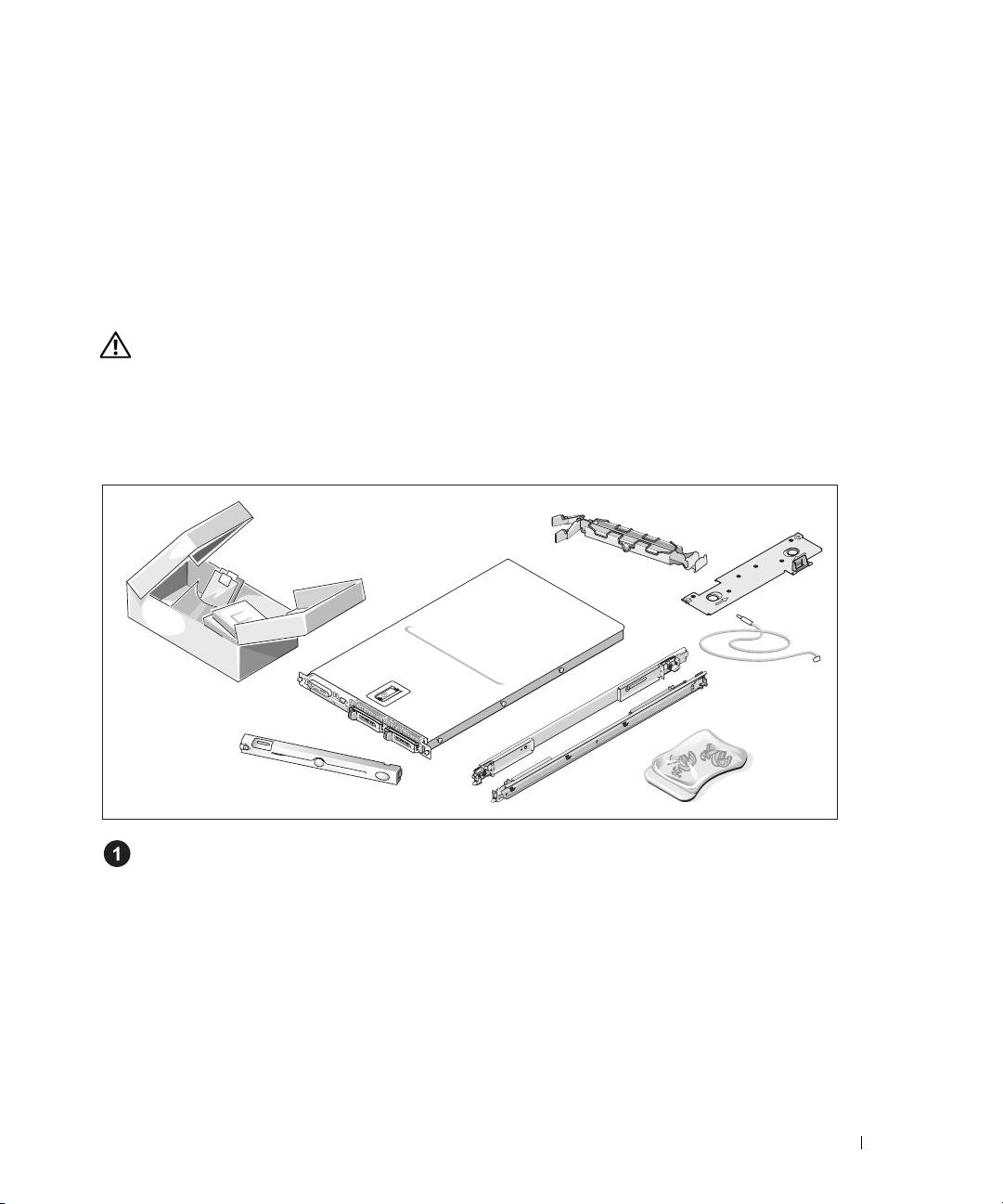

Rozpakowanie zestawu komputerowego
Rozpakuj komputer i zidentyfikuj jego poszczególne elementy.
Zachowaj wszystkie opakowania na wypadek, gdyby były później potrzebne.
Rozpoczęcie pracy z systemem 63
Montowanie prowadnic i zestawu komputerowego na stelażu
Po zapoznaniu się z „Instrukcjami dotyczącymi bezpieczeństwa” przedstawionymi w dokumentacji
montowania stelażu przeznaczonego dla tego zestawu komputerowego należy zamontować komputer
na stelażu.
W celu uzyskania instrukcji dotyczących montowania zestawu komputerowego na stelażu,
należy przejrzeć dokumentację montowania stelażu.
Podłączanie klawiatury, myszy i monitora
Podłącz klawiaturę, mysz i monitor (opcjonalnie).
Złącza w tylnej części komputera oznaczone są symbolami wskazującymi , który kabel należy podłączyć
do danego złącza. Należy upewnić się, że dokręcone są śruby na złączu kabla monitora (o ile występują).
UWAGA:
Jeżeli za pomocą złącz grafiki umieszczonych na panelu przednim i tylnym równocześnie
podłączane są do komputera dwa monitory, obraz będzie domyślnie transmitowany do monitora
podłączonego do złącza na panelu przednim, ponieważ jednocześnie może być używany tylko jeden
wyświetlacz.
64 Rozpoczęcie pracy z systemem
Podłączanie do zasilania
Podłącz kable zasilania do komputera.
Teraz podłącz drugą końcówkę kabla do uziemionego gniazdka elektrycznego lub innego źródła zasilania,
np. do zasilacza bezprzerwowego (UPS) lub jednostki rozdziału zasilania (PDU).
Mocowanie wspornika podtrzymującego kabel zasilania (opcjonalne)
Podłącz wspornik podtrzymujący kabel zasilania do prawego węzła na uchwycie zasilacza. Zegnij
kabel zasilacza, tworząc pętlę, w sposób przedstawiony na rysunku i przymocuj do zacisku kabla
na wsporniku. Powtórz te czynności dla drugiego zasilacza.
Teraz podłącz drugą końcówkę tych kabli do uziemionego gniazdka elektrycznego lub oddzielnego
źródła zasilania, np. do zasilania bezprzerwowego (UPS) lub do jednostki rozdziału zasilania (PDU).
Rozpoczęcie pracy z systemem 65

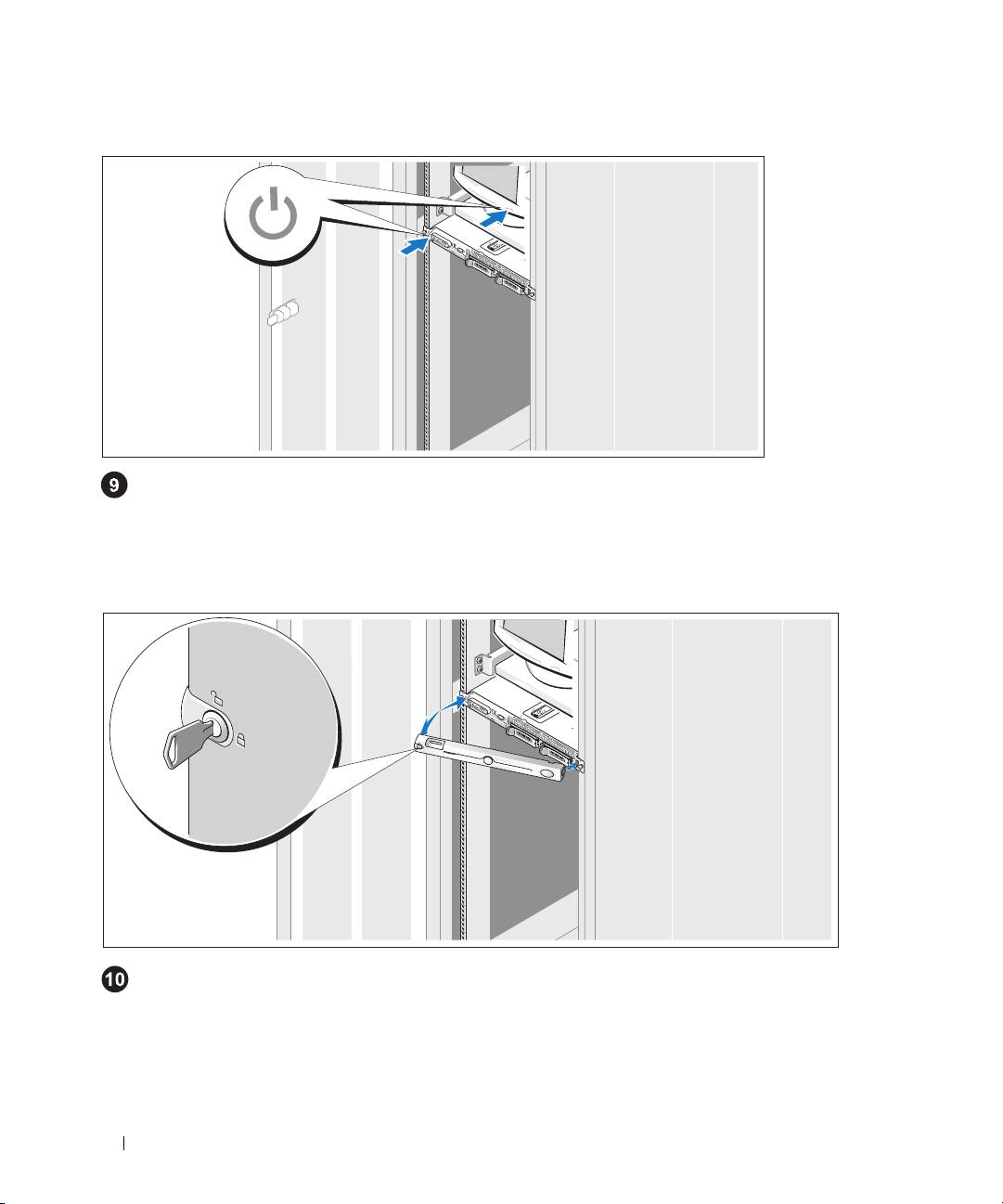

Włączanie komputera
Włącz komputer i monitor (opcjonalnie).
Naciśnij przyciski zasilania komputera i monitora. Powinny zaświecić się wskaźniki zasilania.
Wyreguluj ustawienia monitora aż do uzyskania odpowiedniego obrazu.
Montaż osłony
Zamontuj osłonę (dodatkową).
Skonfiguruj system operacyjny
System operacyjny jest fabrycznie zainstalowany w komputerze. Aby przeinstalować system operacyjny,
zapoznaj się z dokumentacją dostarczoną wraz z komputerem.
66 Rozpoczęcie pracy z systemem
Specyfikacja techniczna
Procesor
Typ procesora Dwa procesory dwurdzeniowe Intel Xeon
5100 Sequence
Szyna rozszerzeń
Typ szyny PCIe
Karty nośne PCIe Dwie karty o szerokości pasma x 8
Pamięć
Architektura Całkowicie buforowane moduły pamięci DIMM PC2-5300 o
częstotliwości 667 MHz z zabezpieczeniem ECC oraz dwoma
niezależnymi trybami „lockstep”, które umożliwiają tworzenie
dwukanałowych odbić lustrzanych.
Gniazda modułów pamięci Osiem gniazd 240-stykowych
Minimalna pojemność pamięci RAM 4 GB (cztery moduły po 1 GB)
Maksymalna pojemność pamięci RAM 8 GB
Napędy
Dyski twarde SAS Dwa 3,5 calowe dyski wewnętrzne podłączane podczas pracy
urządzenia, (dodatkowo) z obsługą płyty montażowej.
Napęd optyczny Jeden wąski napęd typu combo DVD-ROM/CD-RW lub napęd
DVD-ROM
UWAGA: Urządzenia DVD są przeznaczone wyłącznie
dla danych.
Złącza
Tylne
Kontroler NIC Cztery złącza RJ-45 (dla zintegrowanej 1-GB karty NIC)
Przechowywanie
Dwa napędy SAS x4 lub dwa porty LC Fibre Channel
RAC Jeden RJ-45
Szeregowe 9-stykowe złącze DTE, kompatybilne z 16550
USB Dwa 4-stykowe, kompatybilne z USB 2.0
Grafika 15-stykowa karta VGA
Rozpoczęcie pracy z systemem 67
Złącza (ciąg dalszy)
Przednia
Grafika 15-stykowa karta VGA
USB Dwa 4-stykowe, kompatybilne z USB 2.0
Grafika
Typ grafiki Kontroler grafiki ATI ES1000; złącze VGA
Pamięć grafiki Pamięć DDR SDRAM o pojemności 16 MB
Zasilanie
Zasilacz prądu zmiennego
Moc 670 W
Napięcie 90–264 VAC, automatyczna regulacja zakresu, 47-63 Hz, 10.0 A
(przy 90 VAC)
Emisja ciepła 2697 BTU/godz. (max.)
Maksymalne natężenie prądu przy
Przy typowym zasilaniu i w całym dozwolonym zakresie warunków
włączeniu
pracy systemu natężenie prądu przy włączeniu może osiągnąć 55 A
na zasilacz przez 10 ms lub lub krócej.
Baterie
Bateria systemowa Litowo-jonowa bateria pastylkowa CR 2032 o napięciu 3,0 V
Bateria RAID (opcjonalna) Zestaw baterii litowo-jonowych o napięciu 4,1 V
Cechy fizyczne
Wysokość 4,29 cm (1,69 cala)
Szerokość 48,26 cm (19 cali)
Głębokość 76,2 cm (30 cali)
Ciężar (konfiguracja maksymalna) 17,69 kg (39 funtów)
68 Rozpoczęcie pracy z systemem
Warunki otoczenia
UWAGA: W celu uzyskania dodatkowych informacji o warunkach otoczenia przewidzianych dla
poszczególnych konfiguracji systemu, proszę odwiedzić stronę internetową
www.dell.com/environmental_datasheets
Temperatura
W trakcie pracy Od 10° do 35°C (od 50° do 35,00°C)
Przechowywanie Od -40° do 65°C (od -40° do 149°F)
Wilgotność względna
W trakcie pracy Od 8% do 85% (bez kondensacji) przy maksymalnym gradiencie
wilgotności wynoszącym 10% na godzinę
Przechowywanie Od 5% do 95% (przy braku kondensacji)
Maksymalne natężenie wibracji
W trakcie pracy 0.25 G przy częstotliwości 3 – 200 Hz przez 15 min
Przechowywanie 0,5 G przy częstotliwości 3 – 200 Hz przez 15 min
Maksymalny wstrząs
W trakcie pracy Jeden wstrząs na dodatniej osi Z (jeden wstrząs po każdej stronie
systemu) o sile 41 G przez maksymalnie 2 ms
Przechowywanie Sześć kolejnych wstrząsów na dodatniej i ujemnej stronie osi X, Y, Z
(jeden wstrząs po każdej stronie systemu) o sile 71 G przez
maksymalnie 2 ms
Wysokość n.p.m.
W trakcie pracy od -16 do 3048 m (od –50 do 10 000 stóp)
Przechowywanie Od -16 do 10 600 m (od –50 do 35 000 stóp)
Rozpoczęcie pracy z systemem 69
