Dell PowerEdge R905: Начало работы с системой
Начало работы с системой: Dell PowerEdge R905
Системы Dell™
PowerEdge™ R905
Начало работы
с системой
Примечания, замечания
и предупреждения
ПРИМЕЧАНИЕ: Подзаголовок ПРИМЕЧАНИЕ указывает на важную
информацию, которая поможет использовать компьютер более
эффективно.
ВНИМАНИЕ: ВНИМАНИЕ указывает на возможность повреждения
оборудования или потери данных и объясняет, как этого избежать.
ПРЕДУПРЕЖДЕНИЕ: ПРЕДОСТЕРЕЖЕНИЕ указывает на
потенциальную опасность повреждения, получения легких
травм или угрозу для жизни.
____________________
Информация в этом документе может быть изменена без предварительного уведомления.
© 2007 Dell Inc. Все права защищены.
Воспроизведение любой части данного документа любым способом без письменного
разрешения корпорации Dell Inc. строго воспрещается.
Товарные знаки, использованные в этом документе: Dell, логотип DELL и PowerEdge
являются товарными знаками корпорации Dell Inc.; AMD, AMD Opteron и их сочетание
являются товарными знаками корпорации Advanced Micro Devices, Inc.; Microsoft, Windows
и Windows Server являются товарными знаками или зарегистрированными товарными
знаками корпорации Microsoft в США и /или других странах; Red Hat и Enterprise Linux
являются зарегистрированными товарными знаками корпорации Red Hat, Inc.; SUSE является
зарегистрированным товарным знаком корпорации Novell, Inc. в США и других странах.
Остальные товарные знаки и названия продуктов могут использоваться в этом руководстве для
обозначения компаний, заявляющих права на товарные знаки и названия, или продуктов этих
компаний. Корпорация Dell Inc. не заявляет прав ни на какие товарные знаки и названия, кроме
собственных.
Модель EMMA
Декабрь 2007 P/N NX805 Ред. A00
Компоненты системы
В этом разделе описываются основные компоненты аппаратного и
программного обеспечения системы. Кроме того, в нем содержится
информация о других документах, которые могут быть полезны при
настройке системы, и о порядке получения технической поддержки.
•
Два или четыре двух- или четырехядерных процессора
AMD Opteron™ серии 8000.
•
Модули памяти DDR2 не менее 2 Гб (для двухпроцессорных систем)
или 4 Гб (для четырехпроцессорных систем), с тактовой частотой
667 МГц. Память можно нарастить максимум до 128 Гб (до 256 Гб,
если имеются в наличии модули памяти на 8 Гб) путем установки
в любом сочетании модулей емкостью 512 Мб, 1 Гб, 2 Гб, 4 Гб
или 8 Гб (при наличии) в 32 разъема для модулей памяти (по 8 на
каждый процессор) на системной плате, а также модуля расширения
процессора PEM.
•
Модули памяти DDR2 с тактовой частотой 800 МГц поддерживаются
в ограниченной конфигурации.
•
Дополнительный плоский дисковод SATA DVD-ROM, плоский
дисковод SATA DVD-RW или сочетание CD-RW/DVD (при наличии).
ПРИМЕЧАНИЕ: Устройства DVD предназначены только
для данных.
•
Поддержка до пяти 3,5-дюймовых жестких дисков SAS с возможностью
горячей замены или до восьми 2,5-дюймовых жестких дисков SAS
с возможностью горячей замены.
•
Дополнительный внешний USB-дисковод для гибких дисков.
•
Дополнительный внешний USB-дисковод для оптических дисков.
•
Два блока питания мощностью 1470 Вт с возможностью «горячей»
замены в конфигурации с резервированием 1 + 1. Блоки питания
обеспечивают входное напряжение диапазоном от 100 В до 240 В.
•
Четыре вентилятора охлаждения системы с возможностью горячей
замены.
Начало работы с системой 87
На системной плате имеются:
•
Системная плата оснащена разъемами ЦПУ 1 и ЦПУ 2
с 16 слотами DIMM.
•
ЦПУ 3 и ЦПУ 4, а также их 16 слотов DIMM находятся
на отдельном модуле PEM.
•
Специальный слот PCIe для контроллера SAS.
•
Два 8-канальных слота расширения PCI-Express (PCIe) и пять
4-канальных слотов PCIe.
•
Два встроенных контроллера сетевого интерфейса Gigabit Ethernet,
обеспечивающие поддержку скоростей передачи 10 Мб/с, 100 Мб/с
и 1000 Мб/с. Каждая сетевая интерфейсная карта обладает поддержкой
TOE (TCP/IP Offload Engine) и iSCSI. Две из интегрированных сетевых
интерфейсных карт находятся на вспомогательной плате, которую
можно обновить до 10 Гб Ethernet.
•
Интегрированный модуль TPM (Trusted Platform Module) версии 1.2,
используемый для защитных приложений, обладает функциями
генерирования и сохранения ключей, а также сохранения паролей
и цифровых сертификатов (в Китае недоступен).
•
Четыре внешних порта, совместимых с USB 2.0, способных
поддерживать дисковод для гибких или оптических дисков,
клавиатуру, мышь или флэш-устройство USB.
•
Один встроенный разъем, совместимый с USB 2.0.
•
Один встроенный разъем для дополнительной платы флэш-памяти.
•
Схема управления системой, следящая за работой вентиляторов,
а также за напряжением питания и рабочей температурой системы.
Схема управления системой работает совместно с программным
обеспечением для управления системой.
•
Стандартный контроллер управления материнской платой
с последовательным доступом.
•
Необязательный контроллер RAC (Remote Access Controller
[контроллер удаленного доступа]) для удаленного управления системой.
88 Начало работы с системой
•
Встроенная VGA-совместимая видеоподсистема
на основе
встроенного видеоконтроллера
ATI RN50 на шине PCI с частотой
33 МГц. Данная видеоподсистема обладает 16 Мб видеопамяти
с поддержкой видеорежимов двумерной графики. Максимальное
разрешение 1600x1280 при 65 536 цветах (е
сли установлена
дополнительная плата RAC, встроенная видеоподсистема
отключается и вместо нее используется видеоконтроллер платы RAC).
•
Передняя панель оснащена разъемом видеоадаптера, двумя
USB-разъемами и ЖК-дисплеем 1x5 для индентификации системы
и отображения сообщений об ошибках.
•
На задней панели присутствуют разъемы последовательного порта,
видеоадаптера, два USB-разъема и два разъема сетевых интерфейсных
плат.
•
Кнопка ввода системного идентификатора на передней и задней
панелях.
Более подробную информацию об отдельных компонентах см. в разделе
«Технические характеристики» на стр. 95.
Поддерживаемые операционные
системы
Система поддерживает следующие операционные системы:
®
®
•
Microsoft
Windows Server
2003 R2 Standard Edition и Enterprise
Edition (SP1 и более поздних версий)
•
Microsoft Windows Server 2003 R2 Standard Edition и Enterprise Edition
(SP1 и более поздних версий)
®
®
•
Red Hat
Enterprise
Linux Server 5 AP (x86)
•
Red Hat Enterprise Linux Server 5 AP (x86_64)
•
Red Hat Enterprise Linux Server AS (версия 4.5) (x86)
•
Red Hat Enterprise Linux Server AS (версия 4.5) (x86_64)
®
•
SUSE
Linux Enterprise Server 10 (x86_64)
•
VMware ESX Server 3 (включая встроенные версии)
ПРИМЕЧАНИЕ: Новейшую информацию о поддерживаемых
операционных системах см. на веб-сайте www.dell.com.
Начало работы с системой 89
Прочая полезная информация
ПРЕДУПРЕЖДЕНИЕ: В документе Product Information Guide
(Информационное руководство по продуктам) приведена
важная информация о безопасности, а также нормативная
информация. Гарантийная информация может включаться
в состав данного документа или в отдельный документ.
•
Документы
Rack Installation Guide
(Руководство по установке в стойку)
или
Rack Installation Instructions
(Инструкции по установке в стойку),
поставляемые со стойкой, описывают процедуру монтажа системы
встойку.
•
В документе
Hardware Owner’s Manual
(Руководство пользователя
оборудования) предоставляется информация о характеристиках
системы и описан порядок устранения неисправностей системы и
установки или замены ее компонентов. Этот документ можно найти
на компакт-дисках, поставляемых вместе с системой или на веб-сайте
support.dell.com
.
•
Компакт-диски, поставляемые вместе с системой, предоставляют
документацию, а также средства настройки системы и управления ею.
•
Обновления документов иногда прилагаются к системе для
предоставления описания изменений, внесенных в систему,
программное обеспечение и/или в документацию.
ПРИМЕЧАНИЕ: Рекомендуется регулярно проверять наличие
обновлений на веб-сайте support.dell.com и в первую очередь
изучать содержащуюся в них информацию, поскольку часто
она является более новой по сравнению с информацией
в других документах.
•
В комплект поставки могут включаться файлы с информацией
о версии или файлы «Readme» с описанием последних обновлений и
изменений в системе или с дополнительной технической информацией,
предназначенной для опытных пользователей и обслуживающего
персонала.
90 Начало работы с системой
Получение технической поддержки
В случае непонимания приведенной в настоящем руководстве процедуры
или если система не работает должным образом, см. документ
Hardware
Owner’s Manual
(Руководство пользователя оборудования).
С программой обучения и сертификации корпорации Dell (Enterprise Training
& Certification) можно ознакомиться на сайте
www.dell.com/training
.
Услуги обучения и сертификации доступны не во всех регионах.
Установка и конфигурирование
ПРЕДУПРЕЖДЕНИЕ: Перед выполнением описанных ниже
процедур ознакомьтесь с инструкциями по технике безопасности
и важной нормативной информацией в документе Product
Information Guide (Информационное руководство по продуктам).
В данном разделе описываются действия по первоначальной установке
системы.
Распаковка системы
Распакуйте устройство и идентифицируйте каждый элемент (в вашем
комплекте могут отсутствовать дополнительные компоненты – набор для
стойки и лицевая панель, указанные в этом документе).
Сохраните все поставляемые материалы, так как они могут понадобиться
в дальнейшем.
Начало работы с системой 91
Монтаж устройства в стойку
Установите систему в стойку после ознакомления с «Инструкциями по
технике безопасности», представленными в документации по установке
системы в стойку.
Инструкции по установке системы в стойку можно найти в документации
по установке в стойку.
Подключение клавиатуры, мыши и монитора
Подключите клавиатуру, мышь и монитор (дополнительно).
92 Начало работы с системой
Разъемы на задней панели системы снабжены значками, позволяющими
определить правильное подключение кабелей. На кабельном соединителе
монитора необходимо затянуть винты (если они есть).
ПРИМЕЧАНИЕ: При одновременном подключении к системе двух
мониторов (к фронтальному и заднему разъемам) по умолчанию
видеосигнал подается на фронтальный разъем, так как в каждый
момент времени может функционировать только один монитор.

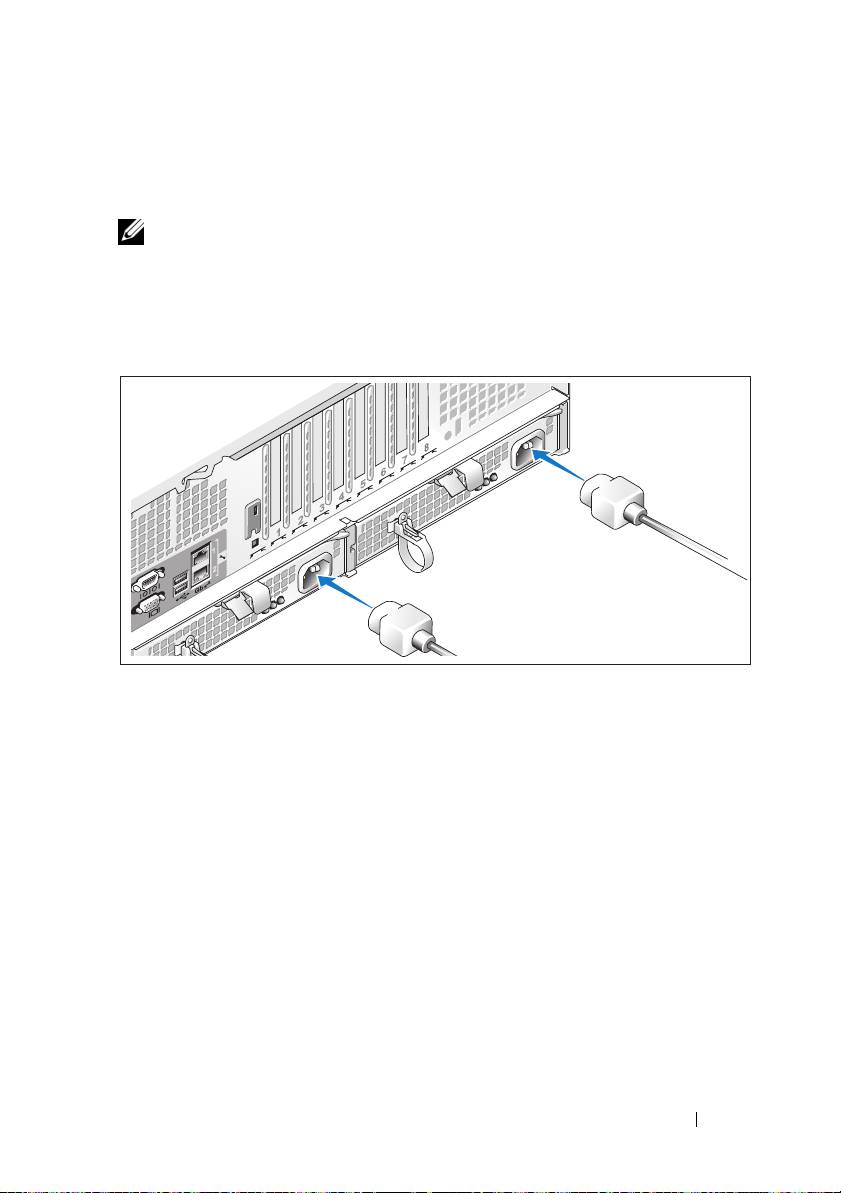

Подключение шнуров питания системы и монитора
Подсоедините шнур питания к монитору (необязательно). Подсоедините
шнуры питания к системе.
Подключите другой конец шнура питания к заземленной розетке или
отдельному источнику питания, например, к источнику бесперебойного
питания или блоку распределения питания. По возможности подключите
блоки питания к двум различным источникам питания на 110 В или к двум
различным источникам питания на 220В в зависимости от используемых
источников питания.
Начало работы с системой 93
Включение системы и монитора
ПРИМЕЧАНИЕ: На выведение изображения на экран системе может
потребоваться несколько минут из-за инициализации процессора и
памяти, которая выполняется перед инициализацией видеосистемы.
Время задержки пропорционально объему установленной памяти.
Нажмите кнопку питания на системе и мониторе. Должны засветиться
индикаторы питания. Отрегулируйте монитор для получения нужного
качества изображения.
Если вы приобрели дополнительную лицевую панель для системы,
установите ее после того, как система будет включена.
Завершение установки операционной
системы
Если компьютер приобретен с предустановленной операционной системой,
см. соответствующую документацию, поставляемую вместе с компьютером.
Описание первоначальной установки операционной системы см. в документе
Quick Installation Guide
(Краткое руководство по установке). Операционная
система должна быть установлена до установки аппаратного или программ-
ного обеспечения, которое не было приобретено вместе с системой.
94 Начало работы с системой
Технические характеристики
Процессор
Тип процессора Два или четыре двух- или четырехядерных
процессора AMD Opteron™ серии 8000
Шина расширения
Тип шины PCIe
Разъемы расширения Два 8-канальных
слота половинной длины
и
пять 4-канальных
слотов половинной длины
(Дополнительный 4-канальный слот
используется только для платы контроллера
SAS)
Оперативная память
Архитектура Модули регистровой памяти DDR2
с частотой 667 МГц
Модули регистровой памяти DDR2
с частотой 800 МГц
(для ограниченных конфигураций)
Разъёмы для модулей памяти Тридцать два 240-контактных.
16 на системной плате, 16 на модуле PEM
Емкость модулей памяти DDR2 с частотой 667 МГц: 512 Мб,
1 Гб, 2 Гб, 4 Гб или 8 Гб (при наличии)
DDR2 с частотой 800 МГц: 2 Гб
Минимальный объем ОЗУ 2 Гб (два процессора) или
4 Гб (четыре процессора)
Максимальный объем ОЗУ Два процессора: 64 Гб
Четыре процессора: 128 Гб
(256 Гб при наличии модулей памяти на 8 Гб)
Начало работы с системой 95
Накопители
Жесткие диски До пяти 3,5-дюймовых жестких дисков SAS
с возможностью горячей замены или до
восьми 2,5-дюймовых жестких дисков SAS
с возможностью горячей замены.
Накопитель на оптических дисках Один дополнительный плоский дисковод
DVD-RW, сочетание DVD-ROM/CD-RW
или DVD-ROM
ПРИМЕЧАНИЕ: Устройства DVD
предназначены только для данных.
Разъемы
Задняя панель
Сетевая интерфейсная плата
Четыре порта RJ-45 10/100/1000 Гб
Последовательный порт
9-контактный DTE-разъем,
совместимый с 16550
USB
Два 4-контактных разъема,
совместимых с USB 2.0
Видео
15-контактный VGA-разъем
Передняя панель
Видео
15-контактный VGA-разъем
USB
Два 4-контактных разъема, совместимых
с USB 2.0
96 Начало работы с системой
Видео
Тип видеоадаптера Видеоконтроллер ATI ES1000; VGA-разъем
Видеопамять 16 МБ
Разрешение Максимальное разрешение для двухмерной
графики: 1600 x 1280, 65 536 цветов
Электропитание
Источник питания переменного тока (для каждого блока питания)
Мощность в ваттах
90-264 В переменного тока на входе:
Выходной ток +12В/90,8A, 3,3 В в режиме
ожидания/5A максимум 1100Вт
Напряжение
100-240В переменного тока на входе,
12-8 A, 47-63 Гц
Теплоотдача
4255 БТЕ/ч (макс.)
Максимальный бросок тока
В условиях стандартной линии и
нормальной окружающей среды системы
бросок тока может достигать не более 55 А
на блок питания в течение не более 10 мс
или 25 А на блок питания в течение не
более 150 мс.
Аккумуляторы
Системный аккумулятор
Круглый ионно-литиевый CR 2032 3,0 В
Габаритные размеры
Высота 17,3 см (6,8 дюйма)
Ширина 44,7 см (17,6 дюйма)
Ширина 70,1 см (27,6 дюйма)
Вес (макс. конфигурация) 40 кг (88 фунтов)
Начало работы с системой 97
Условия эксплуатации
ПРИМЕЧАНИЕ: Дополнительную информацию о параметрах окружающей
среды для установки определенной конфигурации системы см. на веб-узле
www.dell.com/environmental_datasheets.
Температура
Рабочий режим
От 10° до 35°C (от 50° до 95°F)
Режим хранения
От –40° до 65°C (от –40° до 149°F)
Относительная влажность
Рабочий режим
От 20% до 80% (без конденсации)
с максимальным изменением
влажности 10% в час.
Режим хранения
5–95 % (без конденсации)
Максимальная вибрация
Рабочий режим
0,26 Grms (10 – 350 Гц)
Режим хранения
1,54 Grms (10 – 250 Гц)
Максимальная ударная нагрузка
Рабочий режим
Один ударный импульс 41 G длительностью
не более 2 мс в положительном направлении
по оси z (по одному импульсу с каждой
стороны системы)
Режим хранения
Шесть последовательных ударных
импульсов 71 G длительностью не более
2 мс в положительном и отрицательном
направлениях по осям x, y и z (по одному
импульсу с каждой стороны системы)
Высота над уровнем моря
Рабочий режим
От –16 до 3 048 м (от –50 до 10 000 футов)
Режим хранения
От –16 до 10 600 м (от –50 до 35 000 футов)
Уровень загрязняющих веществ
в атмосфере
Класс
G2 или ниже, как установлено
в ISA-S71.04-1985
98 Начало работы с системой
