Dell PowerEdge R300: Procedimientos iniciales con el sistema

Notas, avisos y precauciones

NOTA: Una NOTA proporciona información importante que le ayudará a utilizar

mejor el ordenador.

AVISO: Un AVISO indica la posibilidad de daños en el hardware o la pérdida

de datos, e informa de cómo evitar el problema.

PRECAUCIÓN: Un mensaje de PRECAUCIÓN indica el riesgo de daños

materiales, lesiones o incluso la muerte.

____________________

La información contenida en este documento puede modificarse sin previo aviso.

© 2007 Dell Inc. Todos los derechos reservados.

Queda estrictamente prohibida la reproducción de este documento en cualquier forma

sin la autorización por escrito de Dell Inc.

Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL y PowerEdge son marcas

comerciales de Dell Inc.; Intel, Pentium, Celeron y Xeon son marcas comerciales registradas y Core es

una marca comercial de Intel Corporation en los Estados Unidos y en otros países; Microsoft, Windows

y Windows Server son marcas comerciales o marcas comerciales registradas de Microsoft Corporation

en los Estados Unidos o en otros países; Red Hat y Enterprise Linux son marcas comerciales registradas

de Red Hat Inc.; SUSE es una marca comercial registrada de Novell Inc.

Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia

a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la

propiedad de marcas y nombres comerciales que no sean los suyos.

Modelo SMT

Diciembre de 2007 N/P HR210 Rev. A00

Componentes del sistema

Los principales componentes de hardware y software del sistema son:

• Chasis montable en rack 1U/1S que admite rieles estáticos y rieles

deslizantes.

NOTA: Utilice el programa de configuración del sistema para visualizar la

información del procesador. Consulte “Uso del programa de configuración

del sistema” en el Manual del propietario del hardware.

• Uno de los procesadores siguientes:

®

®

– Procesador de un solo núcleo Intel

Celeron

445

– Procesador de doble núcleo Intel Core™2 Duo E6305 o E6405

®

– Procesador de cuatro núcleos Intel Xeon

X3323, X3353 o X3363

• Un mínimo de 512 MB de módulos de memoria DDR2 registrada duales

o no duales a 667 MHz con ECC, ampliables a un máximo de 24 GB

mediante la instalación de combinaciones de módulos de memoria

de 512 MB, 1 GB, 2 GB o 4 GB en seis zócalos de módulo de memoria

de la placa base.

• Una de las siguientes opciones de tarjeta vertical:

– Dos tarjetas verticales (izquierda y central), cada una de ellas

con una ranura de expansión PCI-Express x8

O bien:

– Una tarjeta vertical (central) con una ranura de expansión

PCI-Express x8

– Una tarjeta vertical (izquierda) con una ranura de expansión

PCI-X de 3,3 V y 64 bits a 133 MHz

• Una unidad de DVD o una unidad de CD-RW/DVD combinada

de 12,7 mm en un compartimiento para unidades de dispositivo.

Procedimientos iniciales con el sistema 111

• Compatibilidad con las siguientes configuraciones de unidad de disco

interna:

– Hasta dos unidades de disco duro SATA internas de 3,5 pulgadas con

la tarjeta controladora SAS opcional (acoplamiento activo opcional)

– Hasta dos unidades de disco duro SCSI de conexión serie (SAS)

internas de 3,5 pulgadas con una tarjeta controladora SAS

(acoplamiento activo opcional)

• Controladora de acceso remoto opcional para la administración remota

de sistemas que se instala en la ranura dedicada de la placa base.

• La unidad flash USB opcional emula una unidad de disquete o de disco

duro.

• Una fuente de alimentación de 400 W (disponible con fuente de alimen-

tación redundante opcional).

• Dos adaptadores de red Ethernet Gigabit integrados que admiten velo-

cidades de transferencia de datos de 10 Mbps, 100 Mbps y 1 000 Mbps

compatibles con Wake-on-LAN.

• Una tarjeta Dell Remote Access Controller (DRAC 5), que proporciona

administración remota de sistemas, recuperación del sistema en caso

de bloqueo y control de alimentación para Dell PowerEdge

.

•

Un subsistema de vídeo integrado compatible con VGA con una

controladora de vídeo PCI ATI ES1000 a 33 MHz. Este subsistema

de vídeo contiene un mínimo de 32 MB de memoria gráfica que

admite gráficos en 2D. La resolución máxima es de 1 600 x 1 200

con 65 536 colores; admite gráficos de color verdadero en las

resoluciones siguientes: 640 x 480, 800 x 600, 1 024 x 768 y

1 280 x 1 024. Cuando la tarjeta de acceso remoto opcional

está instalada, la resolución máxima de vídeo es de 1 280 x 1 024

.

• Módulos de ventilador, cada uno con dos ventiladores de dos rotores

situados delante del procesador y la memoria.

• Módulos de ventilador, cada uno con dos ventiladores de dos rotores

situados delante de la unidad de fuente de alimentación (PSU).

Estos ventiladores se utilizan para las dos PSU redundantes

(unidades de disco duro de acoplamiento activo y configuración

de PSU redundante).

112 Procedimientos iniciales con el sistema

• Conector serie para admitir la redirección de consola.

• Funciones de seguridad, como por ejemplo detección de intrusión

en el chasis y cerradura en el embellecedor opcional.

• Un módulo de plataforma segura (TPM) versión 1.2 integrado

para aplicaciones de seguridad, que permite generar y almacenar

claves, así como almacenar contraseñas y certificados digitales

(no está disponible en China).

• Circuitos/software de administración de sistemas que supervisan

las temperaturas y los voltajes del sistema críticos.

• En el panel posterior se incluyen el conector de vídeo, el conector serie,

dos conectores USB y dos conectores del adaptador de red.

• En el panel frontal se incluyen un conector VGA y dos conectores USB.

• Se incluye un conector USB interno para una memoria USB de inicio.

• LCD de panel frontal 1x5 para la ID y los mensajes de error del sistema.

Para obtener más información sobre componentes específicos, consulte

“Especificaciones técnicas” en la página 119.

El software siguiente está incluido en el sistema:

• Un programa de configuración del sistema para ver y cambiar información

de configuración del sistema. Para obtener más información, consulte

“Uso del programa de configuración del sistema” en el

Manual del

propietario del hardware

.

• Funciones de seguridad mejoradas, entre las que se incluyen una

contraseña del sistema y una contraseña de configuración, disponibles

mediante el programa de configuración del sistema.

• Controladores de vídeo para visualizar programas en modos de alta

resolución.

Software de administración de sistemas y CD de documentación.

Procedimientos iniciales con el sistema 113

Sistemas operativos admitidos

®

®

• Microsoft

Windows Server

2008 Web, Standard y Enterprise

(x86 de 32 bits) Edition

(si están disponibles)

• Microsoft Windows Server 2008 Web, Standard, Small Business Server

(Premium y Standard) y Enterprise (x64) Edition

(si están disponibles)

• Microsoft Windows Server 2003 Web, Standard, Small Business Server

(Premium y Standard) y Enterprise (x86 de 32 bits) Edition (SP1 y SP2)

• Microsoft Windows Server 2003 Standard y Enterprise (x64) Edition

• Microsoft Windows Server 2003 R2 Standard, Small Business Server

(Premium y Standard) y Enterprise (x86 de 32 bits) Edition

• Microsoft Windows Server 2003 R2 Standard y Enterprise (x64) Edition

®

®

•Red Hat

Enterprise Linux

ES (versiones 4 y 5) (x86_32)

• Red Hat Enterprise Linux ES (versiones 4 y 5) (x86_64)

®

•SUSE

Linux Enterprise Server 9 (x86_64) con SP4 o posterior

• SUSE Linux Enterprise Server 10 (x86_64)

NOTA: Para obtener la información más reciente sobre los sistemas

operativos admitidos, visite www.dell.com.

Otra información útil

PRECAUCIÓN: La Guía de información del producto contiene información

importante sobre seguridad y normativas. La información sobre la garantía

puede estar incluida en este documento o constar en un documento aparte.

• En los documentos

Guía de instalación del rack

o

Instrucciones de

instalación del rack

, incluidos con el rack, se describe cómo instalar

el sistema en un rack.

• En la

Guía de introducción

se ofrece una visión general sobre los

componentes, la configuración y las especificaciones técnicas del sistema.

• En el

Manual del propietario del hardware

se proporciona información

sobre los componentes del sistema y se describe cómo solucionar

problemas del sistema e instalar o sustituir componentes.

114 Procedimientos iniciales con el sistema

• Los CD que se facilitan con el sistema proporcionan documentación

y herramientas para configurar y administrar el sistema.

• En la documentación del software de administración de sistemas se

describen las funciones, los requisitos, la instalación y el funcionamiento

básico del software.

• En la documentación del sistema operativo se describe cómo instalar

(si es necesario), configurar y utilizar el software del sistema operativo.

• En la documentación de los componentes adquiridos por separado

se incluye información para configurar e instalar las opciones

correspondientes.

• Algunas veces, con el sistema se incluyen actualizaciones que describen

los cambios realizados en el sistema, en el software o en la documentación.

NOTA: Compruebe si hay actualizaciones en support.dell.com y, si las hay,

léalas antes de proceder a la instalación, puesto que a menudo sustituyen

la información contenida en otros documentos.

• Es posible que se incluyan notas de la versión o archivos Léame para

proporcionar actualizaciones de última hora relativas al sistema o a la

documentación, o material de consulta técnica avanzada destinado

a técnicos o usuarios experimentados.

Obtención de asistencia técnica

Si no comprende algún procedimiento descrito en esta guía o si el sistema no

funciona del modo esperado, consulte el Manual del propietario del hardware.

Tiene a su disposición el servicio de formación y certificación Dell para

empresas. Para obtener más información, visite www.dell.com/training.

Es posible que este servicio no se ofrezca en todas las regiones.

Procedimientos iniciales con el sistema 115

Instalación y configuración

PRECAUCIÓN: Antes de realizar el procedimiento siguiente, lea y siga

las instrucciones de seguridad y la información importante sobre normativas

incluidas en la Guía de información del producto.

PRECAUCIÓN: Siempre que necesite levantar el sistema, pida la ayuda de otros.

Con el fin de evitar lesiones personales, no intente mover el sistema usted solo.

En esta sección se describen los pasos para configurar el sistema por primera

vez.

Desembalaje del sistema

Desembale el sistema e identifique cada elemento. Guarde el material

de embalaje por si lo necesita más adelante.

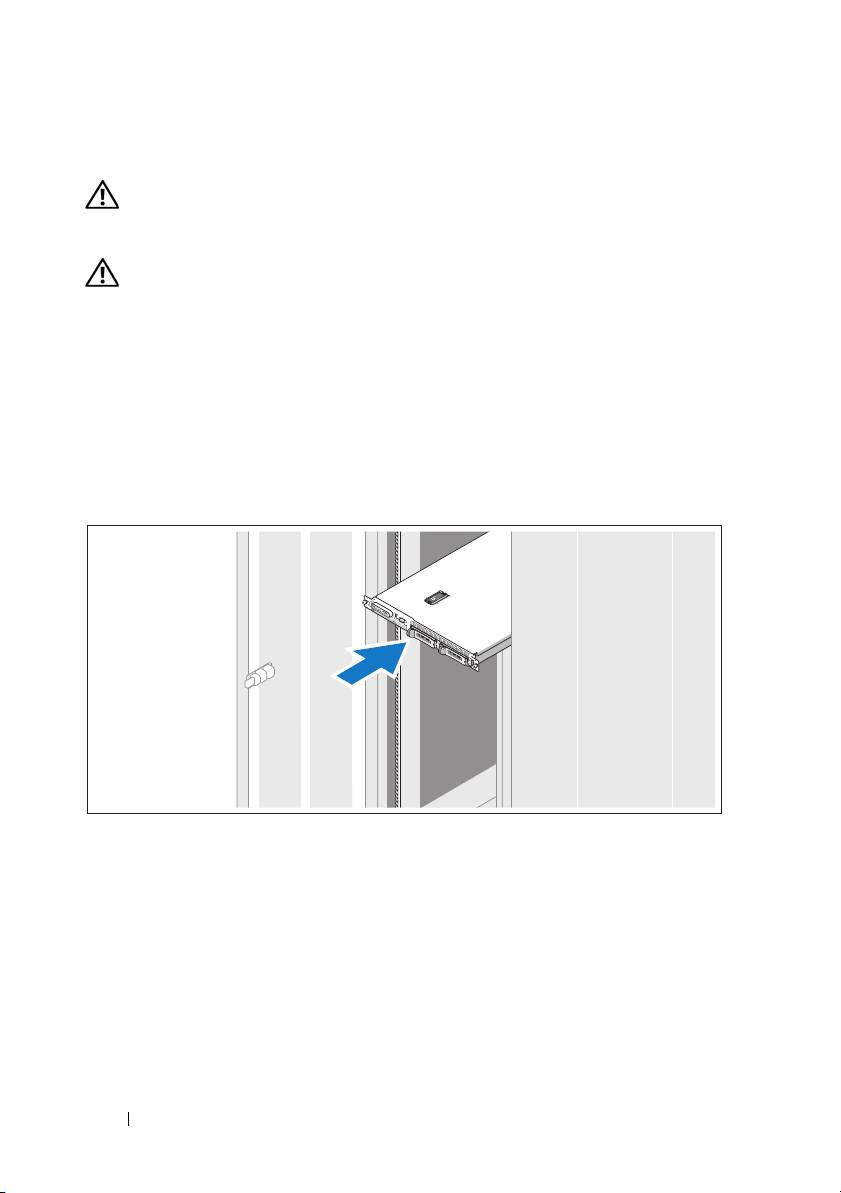

Instalación del riel y del sistema en un rack

Después de leer las instrucciones de seguridad incluidas en la documentación

del sistema relativa a la instalación del rack, instale el sistema en el rack.

Consulte la documentación de instalación del rack para obtener instrucciones

sobre la instalación del sistema en un rack. Para obtener pautas sobre alimen-

tación y refrigeración, consulte la herramienta de planificación de la

capacidad del rack en www.dell.com.

116 Procedimientos iniciales con el sistema

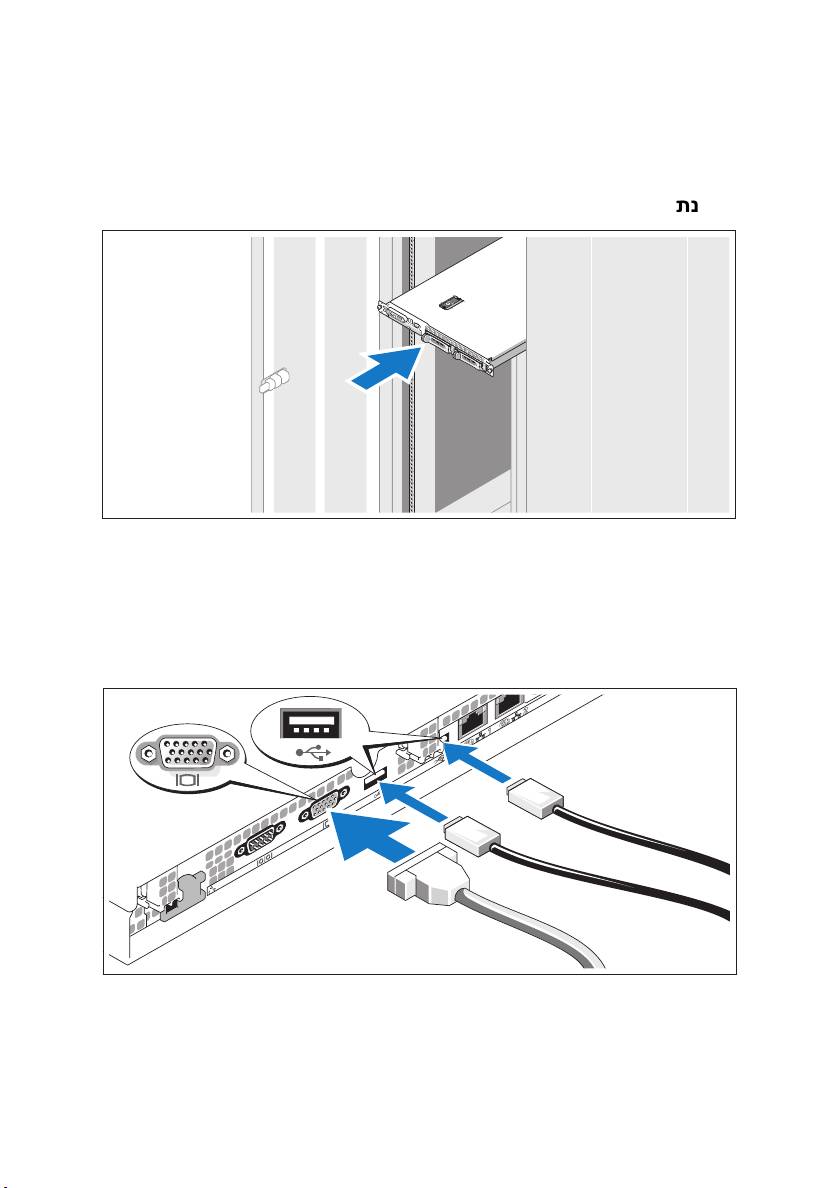

Conexión del teclado, el ratón y el monitor

Conecte el teclado, el ratón y el monitor (opcional).

Los conectores de la parte posterior del sistema incluyen iconos que indican

qué cable debe enchufarse en cada conector. Asegúrese de apretar los tornillos

(si los hay) del conector del cable del monitor.

Conexión de la alimentación

Conecte los cables de alimentación al sistema (en la ilustración se muestra

un sistema redundante). En los sistemas redundantes, fije los cables con

las dos tiras de velcro que se suministran con el sistema, tal como se indica.

En los sistemas sin redundancia, fije el soporte de retención del cable de

alimentación que se suministra con el sistema.

Procedimientos iniciales con el sistema 117

Conecte el otro extremo del cable a una toma eléctrica con conexión a tierra

o a otra fuente de energía, como por ejemplo un sistema de alimentación

ininterrumpida (SAI) o una unidad de distribución de alimentación (PDU).

Encendido del sistema

Encienda el sistema y el monitor (opcional).

Presione el botón de encendido del sistema y del monitor. Los indicadores

luminosos de alimentación deberían encenderse. Ajuste los controles del

monitor hasta que la imagen mostrada sea satisfactoria.

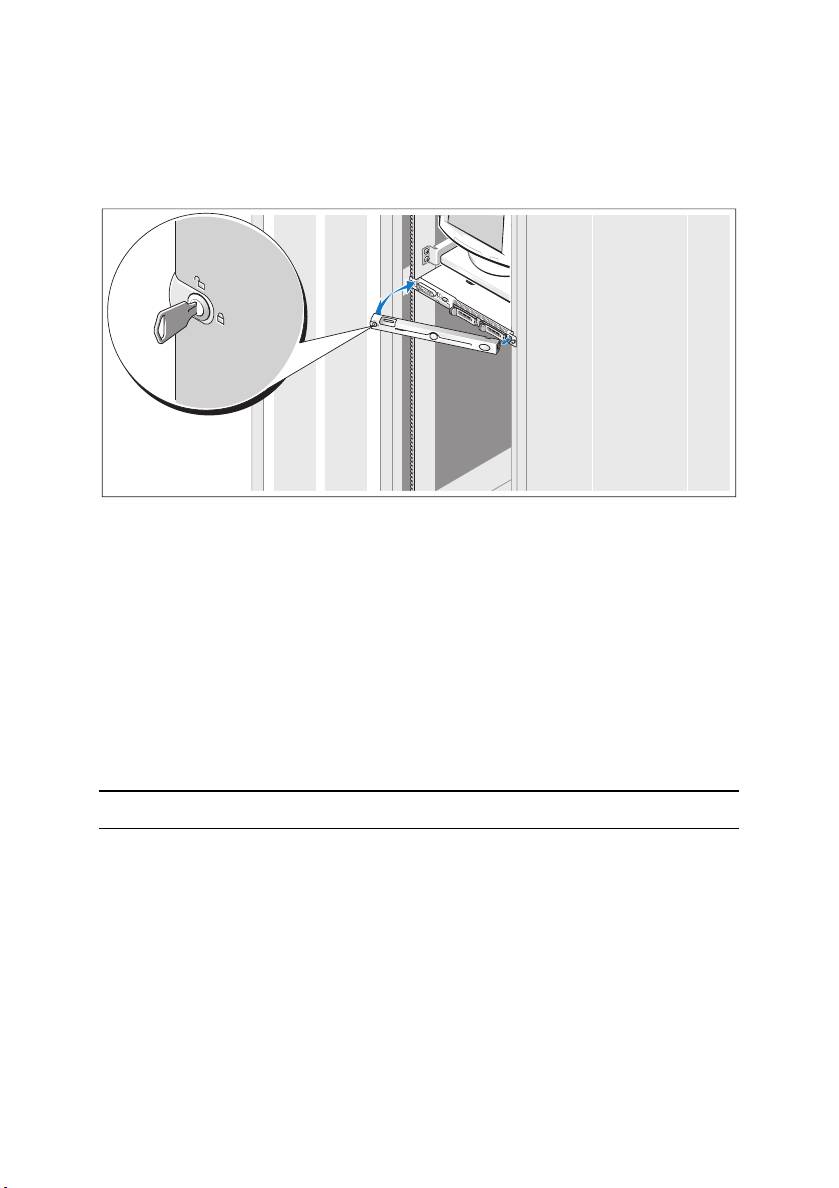

Instalación del embellecedor

Instale el embellecedor (opcional).

118 Procedimientos iniciales con el sistema

Finalización de la configuración

del sistema operativo

Si ha adquirido un sistema operativo preinstalado, consulte la documentación

del sistema operativo que se suministra con el sistema. Para instalar un

sistema operativo por primera vez, consulte la Guía de instalación rápida.

Asegúrese de que el sistema operativo está instalado antes de instalar

hardware o software no adquirido con el sistema.

Especificaciones técnicas

Procesador

Tipo de procesador Procesador de un solo núcleo

®

®

Intel

Celeron

445

O bien:

Procesador de doble núcleo

Intel Core

™

2 Duo secuencia E6305 o E6405

O bien:

®

Procesador de cuatro núcleos Intel Xeon

serie X3323, X3353 o X3363

Buses de expansión

Tipo de bus PCI-X, PCIe

Ranuras de expansión para dos tarjetas verticales opcionales

Tarjeta vertical 1

Tarjeta vertical PCIe central

Una ranura PCIe x8 de altura completa

y media longitud

Tarjeta vertical PCIe izquierda

Una ranura PCIe x8 de altura completa

y media longitud

Tarjeta vertical 2

Tarjeta vertical PCI-X izquierda

Una ranura PCI-X de 64 bits a 133 MHz

de altura completa y media longitud

Tarjeta vertical PCIe central

Una ranura PCIe x8 de altura completa

y media longitud

Procedimientos iniciales con el sistema 119
