Dell J730N: Начало работы c системой

Он-лайн блок Dellt

3750 Вт и 4200 Вт

Начало работы

c системой

K804N, H952N, J730N, K805N

J739N

www.dell.com | support.dell.com

Примечания и предупреждения

ПРИМЕЧАНИЕ: Пометка ПРИМЕЧАНИЕ указывает на важную информацию, которая помогает

более эффективно использовать программное обеспечение.

ОПАСНОСТЬ: Пометка ОПАСНОСТЬ указывает на ситуации с непосредственной угрозой,

которая, в случае ее возникновения, приведет к серьезной травме или летальному исходу.

ПРЕДУПРЕЖДЕНИЕ: Пометка ПРЕДУПРЕЖДЕНИЕ указывает на потенциально опасную

ситуацию, которая, в случае ее возникновения, может привести к травме или летальному

исходу.

ВНИМАНИЕ: Пометка ВНИМАНИЕ указывает на потенциально опасную ситуацию, которая,

в случае ее возникновения, может привести к травмам легкой и средней степени тяжести

или к повреждению имущества.

ОПАСНОСТЬ: Следуйте приведенным ниже инструкциям, позволяющим предупредить

непосредственную угрозу, которая, в случае ее возникновения, приведет к серьезной

травме или летальному исходу:

S В устройстве ИБП некоторые узлы находятся под СМЕРТЕЛЬНО ОПАСНЫМ

НАПРЯЖЕНИЕМ. Все работы по ремонту и обслуживанию должны выполняться

ТОЛЬКО УПОЛНОМОЧЕННЫМ ОБСЛУЖИВАЮЩИМ ПЕРСОНАЛОМ.ВИБПНЕТ

УЗЛОВ, ОБСЛУЖИВАЕМЫХ ПОЛЬЗОВАТЕЛЕМ.

Информация в настоящем документе может быть изменена без предварительного уведомления.

E 2009 г, Dell Inc. Все права защищены.

Воспроизведение данного документа любым способом без письменного разрешения компании Dell Inc. категорически

запрещено.

Торговые знаки, используемые в данном тексте: Dell и логотип DELL являются торговыми марками компании Dell Inc.

Прочие торговые знаки и торговые марки могут использоваться в данном документе для ссылки на организации,

предъявляющие права на эти знаки и марки, или на их товары. Dell Inc. отказывается от любого права собственности

на какие-либо торговые знаки или торговые марки, кроме своих собственных.

Июнь 2009

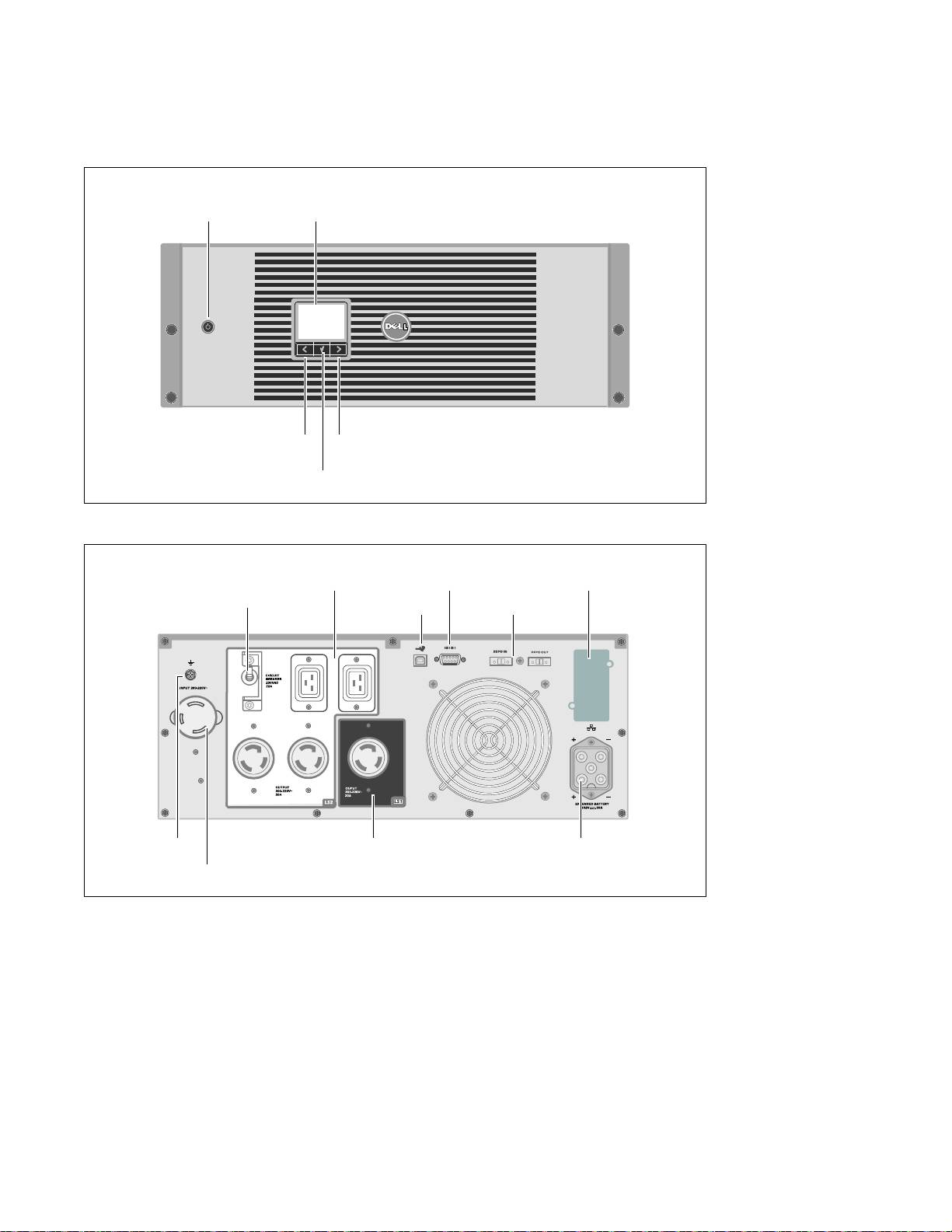

Функции системы

Уникальными преимуществами, обеспечивающими исключительную эффективность и

надежность ИБП, являются:

S Онлайн ИБП с чистой синусоидой на выходе. Фильтры ИБП и управление входным

питанием позволяют нагрузке получать постоянное питание и при этом производить

заряд батареи.

S Технология двойного преобразования с высокой плотностью мощности, независимой

от сети частотой тока и возможностью совместной работы с генератором.

S Выбираемый пользователем режим высокой эффективности.

S Размер 4U , который соответствует любой стандартной стойке 48 см (19'').

S Функция запуска от батареи используется для питания ИБП даже при отсутствии

питания от электросети.

S Длительное время работы с дополнительным модулем Внешний блок батарей(МВБ)

S Управление аварийным выключением через порты дистанционного аварийного

отключения (REPO).

S Два стандартных коммуникационных порта (USB и последовательный порт DB-9).

S Дополнительная Карта сетевого управления Dell с усовершенствованными

коммуникационными возможностями улучшает защиту питания и его мониторинг.

S Усовершенствованное управление питанием при помощи Программа управления ИБП

Dell обеспечивает корректное выключение нагрузки и мониторинг электропитания.

S Последовательное выключение и управление нагрузкой при помощи раздельных

групп разъемов, называемых сегментами нагрузки.

S Легко обновляемое аппаратно-программное обеспечение; для его обновления нет

необходимости обращаться в службу технической поддержки.

S Утверждены международными организациями.

Функции системы

|

69

Поиск информации

ВНИМАНИЕ: Документ Информация о технике безопасности, охране окружающей

среды и нормативных документах содержит важную информацию о технике

безопасности и нормативных документах.

Что вы ищите?

Вы найдете это здесь

S Руководство пользователя для ИБП

Диск ИБП Dell

S Руководство пользователя для карты Карта

сетевого управления Dell

S Программа управления ИБП Dell

ПРИМЕЧАНИЕ: Документацию и обновленные

версии ПО можно найти на сайте

support.dell.com.

S Спецификации

Руководство пользователя ИБП Dell

S Как производить настройку ИБП

Руководство пользователя доступно на диске

S Устранение неполадок

support.dell.com.

S Как установить систему управления REPO

S Инструкции по технике безопасности

Информация о технике безопасности, охране

окружающей среды и нормативная

S Нормативные документы

информация

S Информация об утилизации

S Гарантийная информация

Информация о гарантии и поддержке Dell

S Сроки и условия (только для США)

S Лицензионное соглашение с конечным

пользователем

S Информация о поддержке Веб-сайт технической поддержки Dell —

support.dell.com

ПРИМЕЧАНИЕ: Выберите свой регион или

сегмент бизнеса для отображения

соответствующего сайта поддержки.

70

|

Поиск информации

Установка и запуск

ВНИМАНИЕ: Перед выполнением процедуры, описанной в данной документации,

прочтите и выполните инструкции по технике безопасности и ознакомьтесь с важным

нормативным документом Информация о технике безопасности, охране окружающей

среды и нормативных документах.

В данном разделе описываются этапы первичной настройки системы.

Распаковка системы

1 Откройте внешнюю картонную коробку и достаньте из нее принадлежности,

упакованные вместе с корпусом.

Установка и запуск

|

71

Установка направляющих

Примечание: Инструкции по работе со стойками с квадратными отверстиями и стойками с

круглыми безрезьбовыми отверстиями явлются одинаковыми. Направляющие подходят для

обоих видов стоек. Стойка с квадратными отверстиями показана на рисунке.

3 Выберите надлежащие отверстия в направляющих для размещения ИБП в

желаемом месте стойки.

Направляющие должны находиться на нижней части пространства 4U, выделенного

для ИБП или МВБ.

4 Поместите концы правой и левой направляющей меткой «FRONT» вовнутрь.

78

|

Установка и запуск

5 Прикрепите направляющие к стойке:

Зацепите задний конец направляющей таким образом, чтобы он полностью сел на

фланец вертикальной стойки, а защелка закрылась.

Потяните направляющую вперед.

Подтолкните передний конец направляющей таким образом, чтобы он полностью

сел на фланец вертикальной стойки, а защелка закрылась.

Установка корпуса

6 Задвиньте корпус в стойку. Повторите эту процедуру для всех дополнительных

корпусов.

Установка и запуск

|

79

Крепеж корпуса

7 Закрепите переднюю сторону корпуса на стойке при помощи винтов-барашков на

монтажных кронштейнах. Затяните вручную, без использования силового

инструмента. Повторите эту процедуру для всех дополнительных корпусов.

Установка поддона аккумуляторных батарей

8 Установите поддон аккумуляторных батарей для ИБП.

80

|

Установка и запуск

Замена кронштейна, держащего батарею, и подключение разъемов внутренней батареи

9 Замените кронштейн, держащий батарею.

10 Затяните винт.

Затяните винт с усилием 0,7 Нм (6,2 фунта на дюйм).

Примечание:

При подключении батарей возможно незначительное искрение.

Это нормальное явление; оно не повреждает ИБП и является неопасным.

11 Подключите разъемы внутренней батареи и установите кронштейн,

держащий батарею, между двумя штифтами.

Установка и запуск

|

81

Установка передней крышки ИБП

12 Установите переднюю крышку ИБП.

Подключение оборудования

13

Если вы планируете установитьПрограмма управления ИБП Dell, подсоедините ваш

компьютер к USB-порту кабелем.

14 Если стойка оснащена проводниками для заземления или контакта с

незаземленными металлическими деталями, подсоедините кабель заземления (не

входит в комплект) к винту заземления.

15 Если местные нормативы требуют аварийного (отключающего) выключателя

Он-лайн блок Dell ИБП 3750W и руководство пользователя 4200W,

раздел «Установка дистанционного аварийного выключения питания» (REPO).

16 Подключите оборудование, которое необходимо предохранить от скачков

напряжения, к выходным гнездам ИБП, но не включайте его.

Примечание:

Убедитесь, что общая паспортная мощность потребителей не превышает

мощность ИБП во избежание сигнала перегрузки.

82

|

Установка и запуск

Подключение силового кабеля (только для моделей 3750Вт/208В)

1 Проверьте, чтобы входное напряжение было не менее 30А защиты от перегрузки.

2 Вставьте шнур питания ИБП в розетку электросети.

3 Перейдите к действию «Пуск ИБП» на стр. 87.

Установка и запуск

|

83

Подключение входа ИБП

Предупреждение: Установка электрооборудования может выполняться только

квалифицированным обслуживающим персоналом (например, сертифицированным

электриком) Существует опасность поражения электрическим током.

Модели Он-лайн блок Dell требуют выделенной ответвленной цепи, отвечающей

следующим требованиям:

S 2-полюсный размыкатель сети 250В/30A для защиты от короткого замыкания и

токовой перегрузки

S Для работы данного защитного устройства требуется двухполюсный размыкатель

между выходом ИБП и нагрузкой (см. Рис. 6)

S Выключатель должен быть установлен на стене и быть легко доступным для

оператора.

S Для стран Евросоюза размыкатель должен отвечать стандарту IEC/EN 60934 и иметь

контактный воздушный просвет не менее 3 мм.

S 200-240 Vac

S Однофазный (с расщепленной фазой для модели 4200Вт/208В)

S 50/60 Гц

S Гибкий металлический кабелепровод (рекомендуется для удобства технического

обслуживания и ремонта)

Стена

2-полюсный

размыкатель

Сеть

Линия

переменного

ИБП

тока

Ноль

Рис. 6. Схема размыкателя цепи

84

|

Установка и запуск

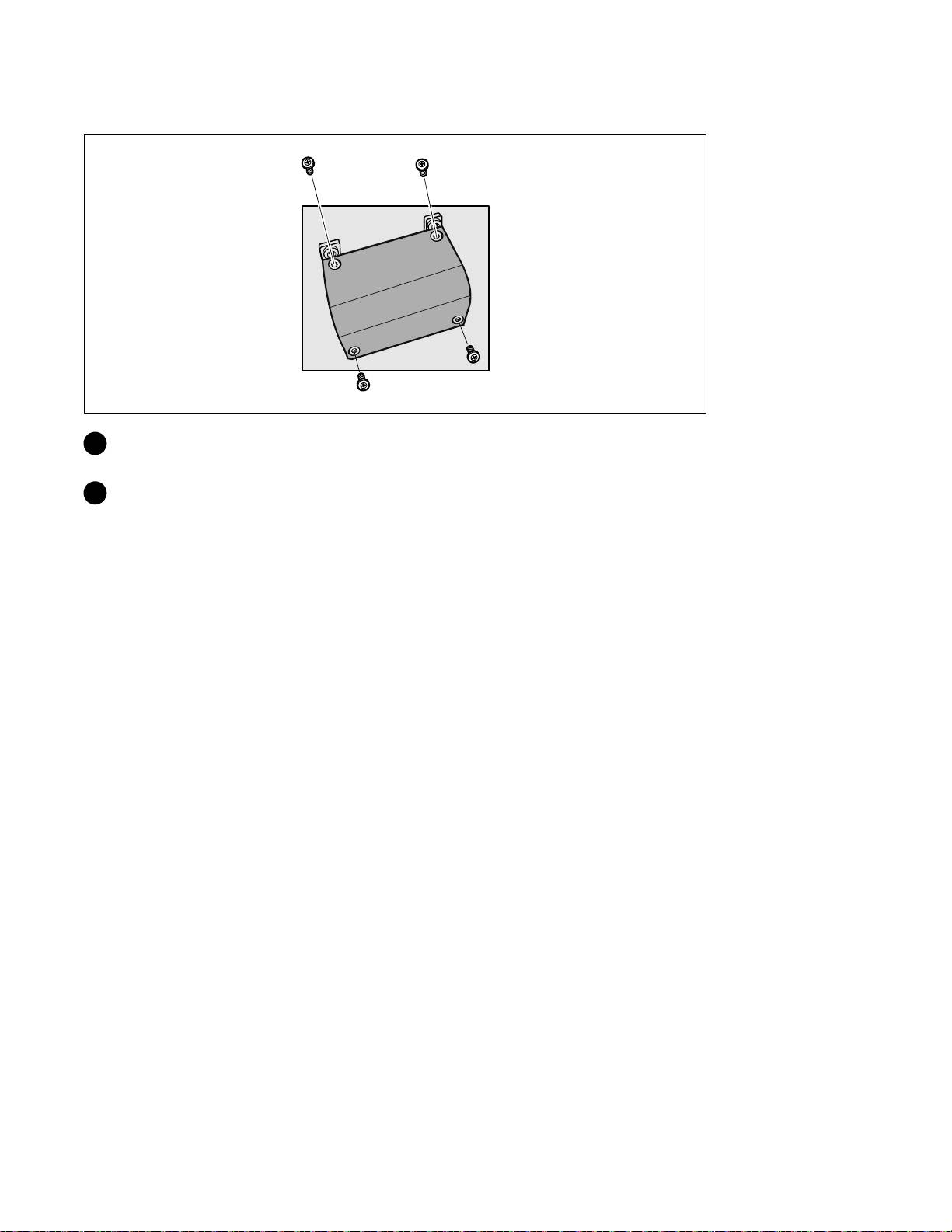

Удаление крышки клеммной колодки

1 Выключите подачу тока от сети к точке распределения, где будет подключен ИБП.

Полностью убедитесь в отсутствии электропитания.

2 Удалите крышку клеммной колодки (четыре винта) и сохраняйте ее.

Установка и запуск

|

85

Установка входящего и заземляющего проводов

3 Проделайте отверстие в крышке клеммной колодки для входного кабелепровода

®

при помощи дыропробивного пресса

или аналогичного устройства. Отверстие

IMC 3/4 дюйма ”или 1 дюйм”.

4 Протяните входные провода в кабелепровод, оставив около 2ф (0,5м) проводов

открытыми. Прикрепите гибкий металлический штуцер к концу кабелепровода.

5 Протяните кабелепровод через систему внутренней проводки и прикрепите

металлический штуцер к панели. Зачистите конец каждого входящего провода

на 1,5см (0,5”).

6 Соедините входящие и заземленные провода с клеммным зажимом согласно

Таблица 1.

Таблица 1. Характеристики электропроводки

Провод клеммы

Кабель

Клемма

коммутируемая

Затяжное

Номинальное

Функция

Позиция

функция ИБП

усилие

сечение*

Входной

1 Заземление

сигнал

2 L2/нейтральный

5,26–16 mm

2

2,26 Нм (20lbin)

вход

(10–6 AWG)

3 L1 вход

Используйте медный провод минимум 5,26 мм

2

(10 AWG) 75_C.

7 Снимите крышку клеммовой коробки

86

|

Установка и запуск

Включение ИБП

1 Проверьте, чтобы все сегменты загрузки прерывателя цепи были в положении

«ВКЛ.»

2 Только для моделей 3750W/208V Проверьте, чтобы входное напряжение было не

менее 25А защиты от перегрузки.

3 Только для проводных моделей Включите основной автомат защиты

4 Нажмите кнопку на передней панели ИБП.

Установка и запуск

|

87
