クイックスタートガイド

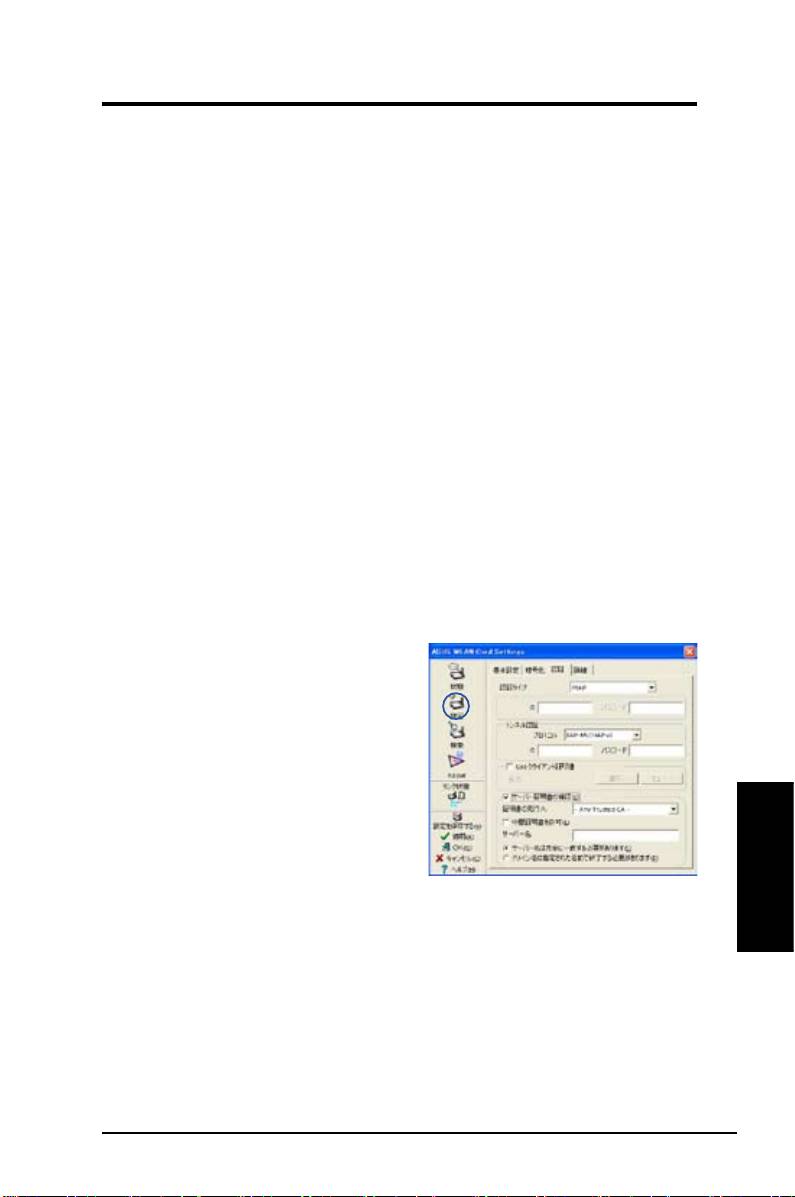

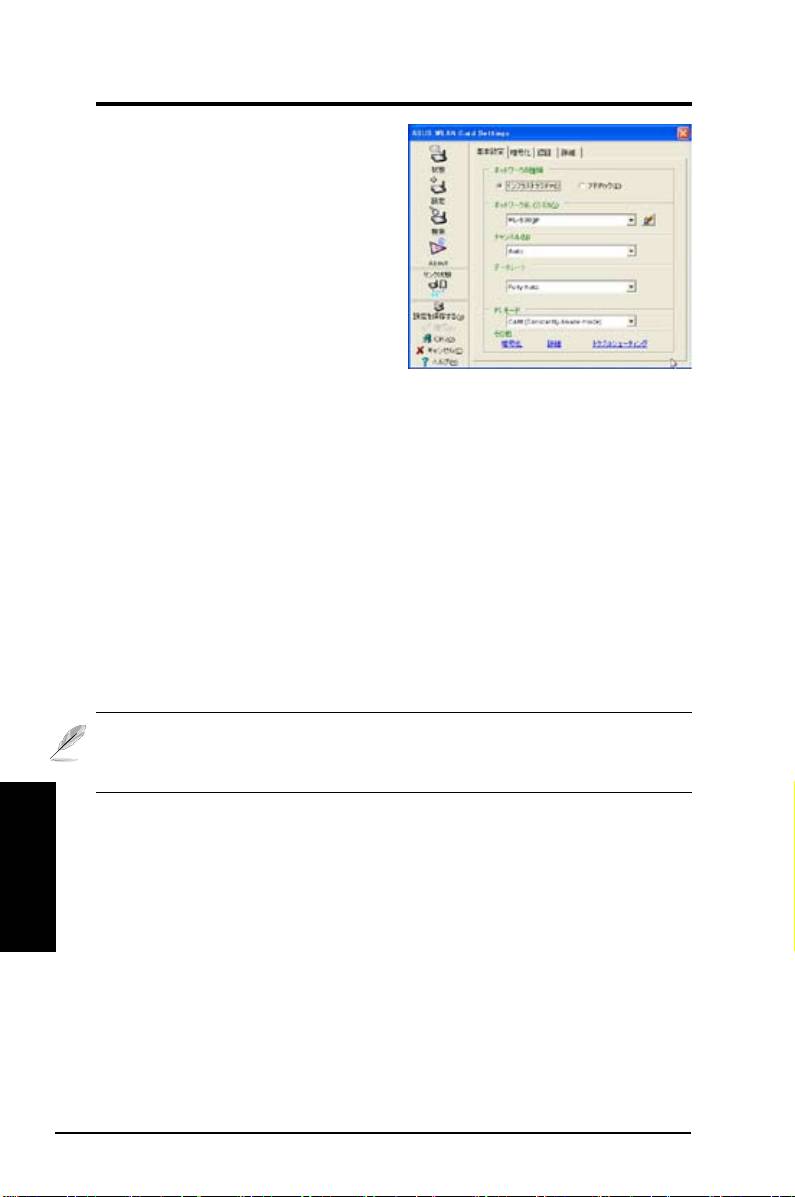

設定 - 基本設定タブ

WLAN カード設定を行います。

ネットワークの種類

インフラストラクチャ – アクセスポイ

ントを使って接続を確立する方法で

す。アクセスポイントを介して無線

LAN や有線 LAN （イーサネット）に

アクセスすることができます。 イン

フラストラクチャの接続では、「チャ

ンネル」フィールドは「Auto」にな

ります。

アドホック – アクセスポイントを使わずに他の無線デバイスと直接通信する

方法です。アドホックのネットワークは、簡単にセットアップができます。

例えば、会議中に参加者同士でデータを共有することができ、準備などの手

間を省くことができます。

ネットワーク名 (SSID)

SSID（Service Set Identier）は、無線 LAN を特定するために使われるストリン

グです。既知のアクセスポイントと接続するには SSID を使います。新しい SSID

を入力するか、ドロップダウンリストボックスから選択し、指定した SSID が接

続する場合は、指定した SSID の AP のみに接続します。AP がネットワークか

ら削除された場合は、WLAN Card は自動的に他の AP へ接続はできません。

SSID は印刷可能文字で、最大 32 字で大文字小文字は区別します。

注： SSID を空ストリングに設定して、ステーションが検索されたアクセスポイ

ントに接続されるようにします。アドホックモードでは空ストリングは使用し

ません。

チャンネル

日

チャンネルの欄で、無線チャンネルを設定します。インフラストラクチャモード

本

では WLAN カードは、無線でバイスと通信するために自動的に正確なチャンネ

語

ルを選択します。このパラメータは固定されており、変更できません。アドホッ

クモードでは、使用するチャンネルを選ぶことができます。 アドホックモードで

は、同じチャンネル設定で全ての WLAN カードが通信することが可能です。

有効な無線チャンネルは、国の法規によって異なります。例えば、アメリカ

(FCC) とカナダ (IC) は、1 〜 11 チャンネル、ヨーロッパ (ETSI) では、1 〜 13

チャンネル、日本 (MKK) は、1 〜 14 チャンネルをサポートします。

100

ASUS WLAN カード

クイックスタートガイド

データレート

転送データレートを選択します。サポートしているのは以下の２通りです。

Fully Auto – アダプターが最も適切なレートに調節します。

Fixed – 「 1、 2、 5.5、 6、 9、 11、 12、 18、 24、 36、 48、 54 Mbps 」

から固定データレートを選択します。

設定を保存するには「適用」ボタンをクリックします。

その他

暗号化 – リンクをクリックして、「暗号化」 タブを表示させます。

詳細 – クリックして、「詳細」タブを表示させます。通常デフォルト値を変

更する必要はありません。

トラブルシューティング – クリックして、トラブルシューティングユーテ

ィリティを表示させます。

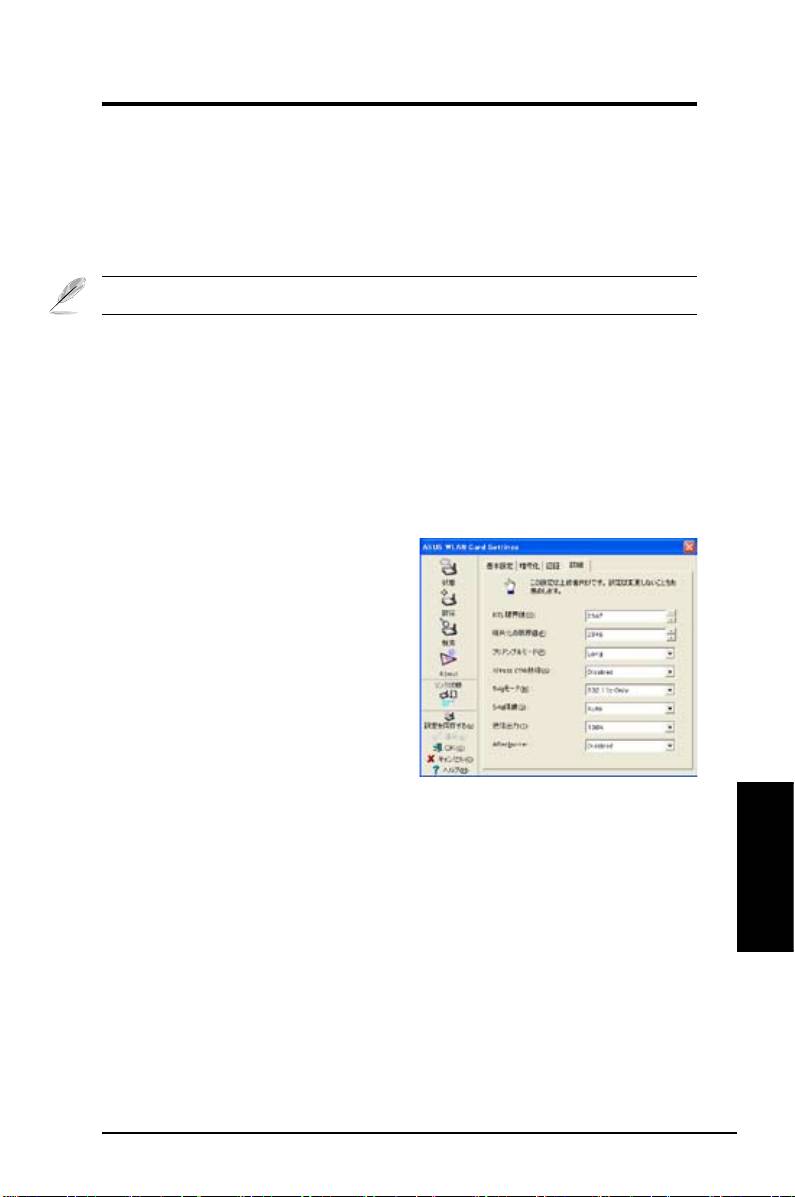

設定 - 詳細タブ

基本設定タブの下にある「詳細」をを

クリックすると右の画面を表示されま

す。ここでは、無線カード用の追加項

目を設定することができます。この画

面の全ての項目においてデフォルト値

の利用をお勧めします。

RTS 限界値 (0-2347)

RTS/CTS (Request to Send/Clear to

Send) 機能は、無線ステーション間

の衝突を最小限に抑えます。RTS/CTS を有効に設定すると、ルータは、他の

RTS/CTS ハンドシェイクが完了するまで、データフレームの送信を控えます。特

日

定のパケットサイズを設定して、RTS/CTS を有効にします。デフォルト値 (2347)

本

の利用をお勧めします。

語

断片化の限界値 (256-2346)

断片化とは、デスティネーションに別々に送るために、802.11 フレームを

小さく分けることです。特定のパケットサイズを設定して、断片化を有効

にします。WLAN 上の衝突が異常に多い場合は、断片化を変更してフレー

ム転送の信頼性を上げてください。一般的な使用の場合は、デフォルト値

(2346) の利用をお勧めします。

ASUS WLAN カード

101

クイックスタートガイド

プリアンブルモード

このパラメータはフレームが Long か Short で転送するかを決定するために

使用されます。デフォルトは Long です。

XPress(TM) 技術

フレームバースティング技術です。標準ベースの Wi-Fi パフォーマンス増強

技術で、無線ネットワーク機能を向上させ、スループットを増加させます。

54g モード

802.11b only - 両方の 802.11b アダプタに対応。

これら全てのモードは、STA が独自の IBSS ネットワークを作成している場合に

関連する設定です。デフォルトアドホックモードは「 802.11b only」です。

54g LRS (Limited Rate Support) - 旧型 11b クライアントと通信するために

使用され、サポートするのは４つのレートだけです。ただし、54g カード

は 12 のレート全てを使用できます。

54g Auto - 802.11b と 802.11g アダプタ両方に対応しています。

54g Only - ハイパフォーマンス 54g アダプタのみに対応。

これらのモード全ては、STA が IBSS ネットワークを作成している場合に関

連するモードです。

54g 保護

802.11g 定義の ERP（Extended Rate PHY）保護メカニズムです。

Auto – 自動的に AP アナウンスメントに変更。

Disabled - 常に保護なしでフレームを転送します。

送信出力

転送レベルを定義します。設定オプション： 100%、 75%、 50%、 25%

日

本

設定を保存するには「適用」ボタンをクリックします。

語

102

ASUS WLAN カード

クイックスタートガイド

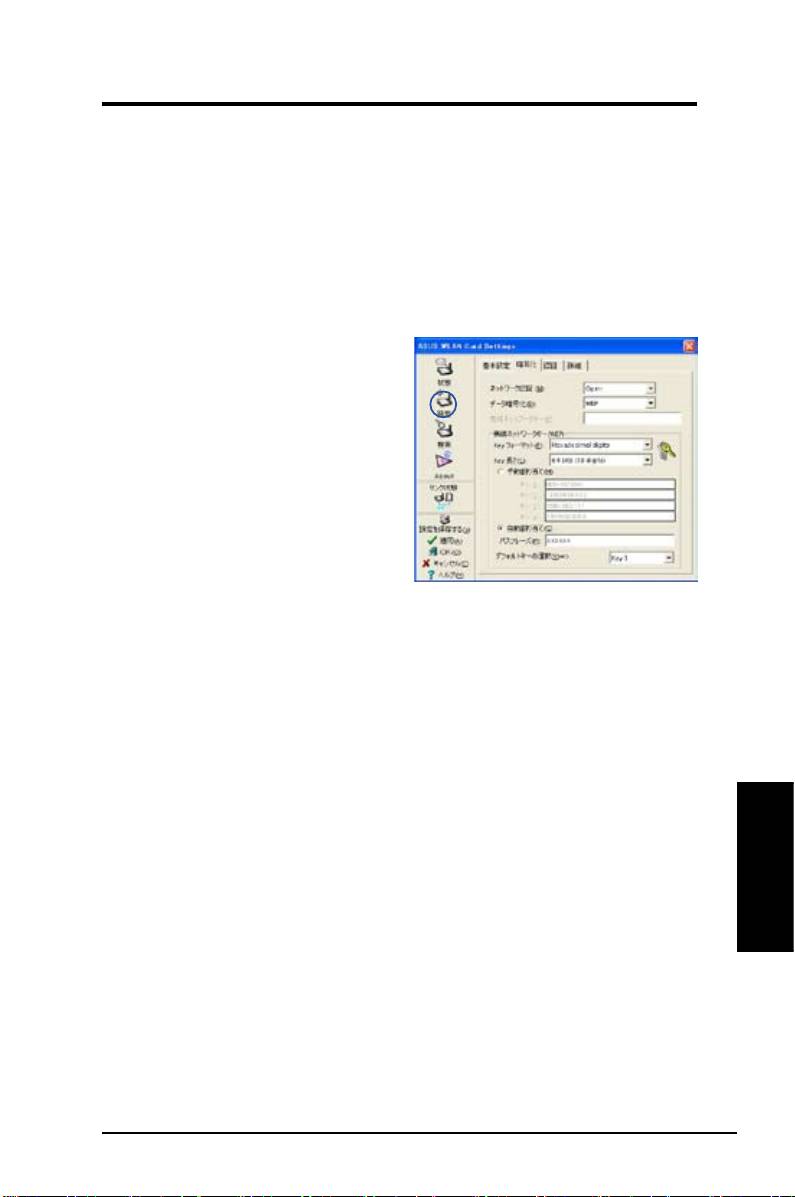

設定 - 暗号化タブ

無線 LAN カードの暗号化設定をします。無線環境でのデータの機密性保持

のため、 IEEE 802.11 では WEP（Wired Equivalent Privacy）アルゴリズムを

採用しています。WEP は暗号化キーを使い、データパケットを解読します。

フレームビットの処理で暗号化し漏えいを防ぎます。WPA/WPA2 は、WEP

プロトコルの脆弱性を克服するために開発された 802.11 用に、セキュリテ

ィシステムを改善しました。

ネットワーク認証

無線 LAN には明確な範囲がなく、WLAN

を利用する際はセキュリティを確保す

るため、ある一定のメカニズムを設

定する必要があります。 認証タブでは

Open、 WEP、WPA、WPA2 など、各レ

ベルでの防御策が用意されています。

Open - Open System モードで動作し

、認証アルゴリズムは使用しません。

Open ステーションと AP 間では、WEP

キーを使用せずに認証確認します。

Shared - Shared key モードで動作します。Share Key Authentication システム

では、ステーションがアクセスポイントと同じ WEP Key を使用していることを

承認するために４段階のフレーム交換が必要です。

WPA-PSK/ WPA2-PSK - インフラストラクチャモードで WPA Pre-Shared Key を

有効にします。WPA-PSK/WPA2-PSK 暗号化モードを使用したクライアントと

AP 間での通信を有効にします。

WPA/ WPA2 - IEEE 802.1x 認証モードで動作します。このモードは、RADIUS

(Remote Access Dial-in User Service) 使用環境用です。RADIUS 環境では、

PEAP、TLS/Smart Card、TTLS、LEAP などを含む様々な EAP（Extensible

日

Authentication Protocol）に対応します。

本

語

ASUS WLAN カード

103

クイックスタートガイド

データ暗号化

オープンまたは共有認証モード用の暗号化の種類の設定オプションは

[Disabled] と [WEP] です。 WPA、 WPA-PSK、 WPA2、WPA2-PSK 認証モー

ド用には、TKIP（Temporal Key Integrity Protocol）と AES（Advanced

Encryption Standard）をサポートしています。

Disabled - 暗号化を無効にする

WEP - WEP Key はデータが送信される前に暗号化するものです。同じ WEP

キーを共有する無線デバイスとのみ通信が可能になります。

TKIP - TTKIP は、WEP アルゴリズムよりも厳密な暗号化アルゴリズムを使用

します。 また、既存の WLAN 計算機能を使用し、暗号化を行います。 TKIP

は暗号化キーを解決後にセキュリティ設定を確認します。

AES: AES は、128bit 暗号化技術で、複数のネットワーク層で同時に動作する

ことができます。

無線ネットワークキー

この項目は、認証モードに WPA-PSK または WPA2-PSK を選択した場合のみ設

定可能になります。Encryption のフィールドで、暗号化のモードに「TKIP」ま

たは「AES」を選択します。注：この欄には 8 〜 63 の文字を入力します。

無線ネットワーク キー (WEP)

この項目は、ネットワーク認証の欄で、WEP を有効に設定した場合のみ設

定可能になります。WEP キーは、暗号化と解読に使う、 64 bits (5 byte) また

は 128 bits (13 byte) の 16 進数字です。

Key フォーマット

16 進数字 (0~9、a~f、A~F) または ASCII 文字を選択して、キーを設定して

ください。

Key 長さ

日

本

64 bit 暗号は、10 の 16 進数字 または 5 の ASCII 文字です。128 bit 暗号は、

語

26 の 16 進数字または 13 の ASCII 文字です。

WEP キーの割り当て方法（２通り）

1. 手動割り当て - この項目を選択すると、キー 1 用にカーソルが表示され

ます。64bit 暗号には、4 つの WEP キーが必要です。各キーは、10 の

16 進数字 (0~9、a~f、A~F) で構成されます。128bit 暗号には、4 つの

WEP キーが必要で、各キーは 26 の 16 進数字 (0~9、a~f、A~F) で構成

されます。

104

ASUS WLAN カード

무선 LAN 카드

WL-169gE

(802.11g & 802.11b 무선 네트워크 사용자 용 )

Quick 설치 가이드

한국어

111

Quick 설치 가이드

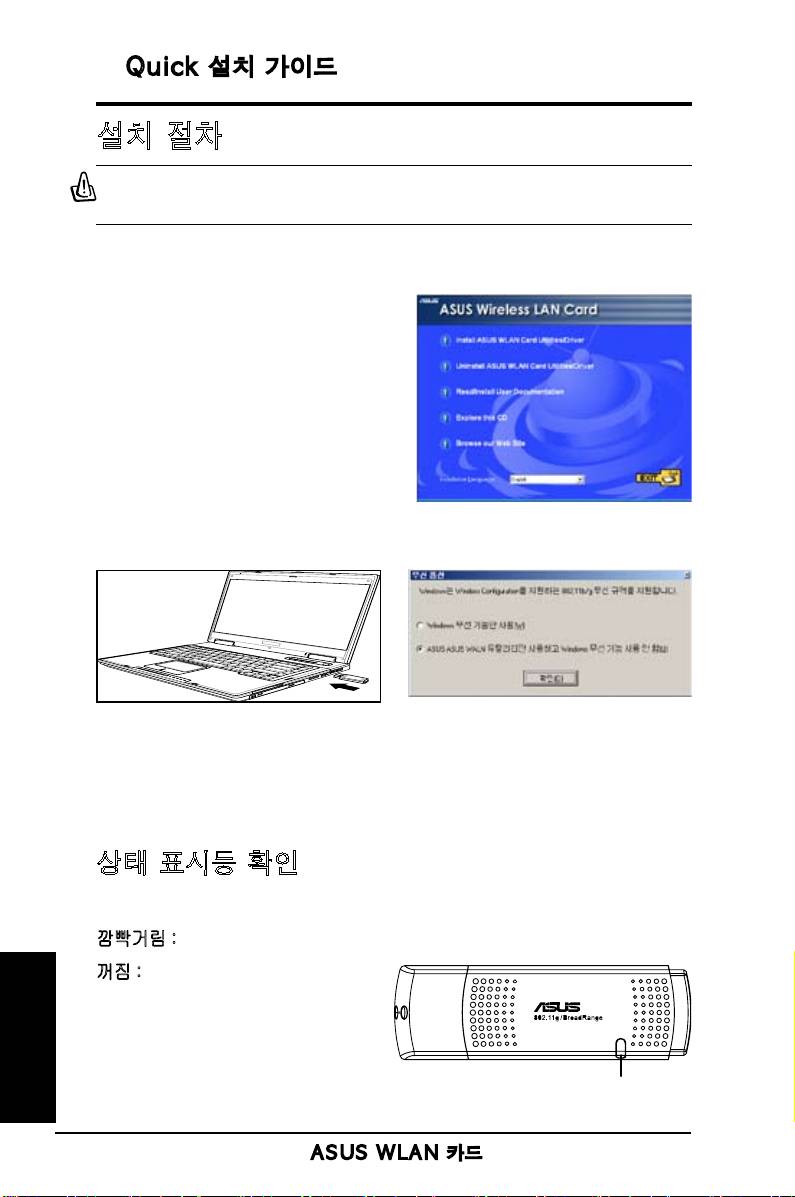

설치 절차

중요: WLAN카드를 컴퓨터에 설치하기 전에 WLAN 카드 유틸리티를 먼저 설

치해 주십시오 .

WLAN 유틸리티 & 드라이버 설치

다 음 의 지 시 사 항 을 따 라 WLAN

카드 유틸리티와 드라이버를 설치해

주 십 시 오 . CD 드 라 이 버 에 CD 를

넣어 주십시오 . 컴퓨터가 자동 실행

기능을 지원한다면 , CD 는 자동으로

유틸리티 메뉴를 보여줍니다 . ASUS

WLAN 카드 유틸리티 / 드라이버 설치

항목을 클릭해 주십시오 . 만약 자동

실행 기능이 없다면 , CD 의 디렉토리

메뉴 를 열 어 SETUP.EXE 를 더블

클릭해 주십시오 .

PC USB 2.0 포트에 WLAN 카드를 장착해 주

Windows XP 사용자 : 프로그램을 처음 사

십시오 . Windows 는 이전 단계에서 설치한

용할 경우 (Windows 다시 시작 시 ),

유틸리티와 드라이버를 사용하여 자동으로

WLAN 카드 구성 유틸리티를 선택하라는

WLAN 카드를 인식하고 구성합니다 .

메시지나 나타납니다 . “ASUS WLAN 유

틸리티만 사용하고 Windows 무선 기능

사용 안함” 을 선택해 주십시오 .

상태 표시등 확인

장치에는 WLAN 카드의 상태를 확인할 수 있는 LED 가 있습니다 .

한국어

112

ASUS WLAN 카드

깜빡거림 : AP 에 연결하는 상태 또는 연결되었음을 나타냅니다 .

꺼짐 : 무선 연결이 없음

Quick 설치 가이드

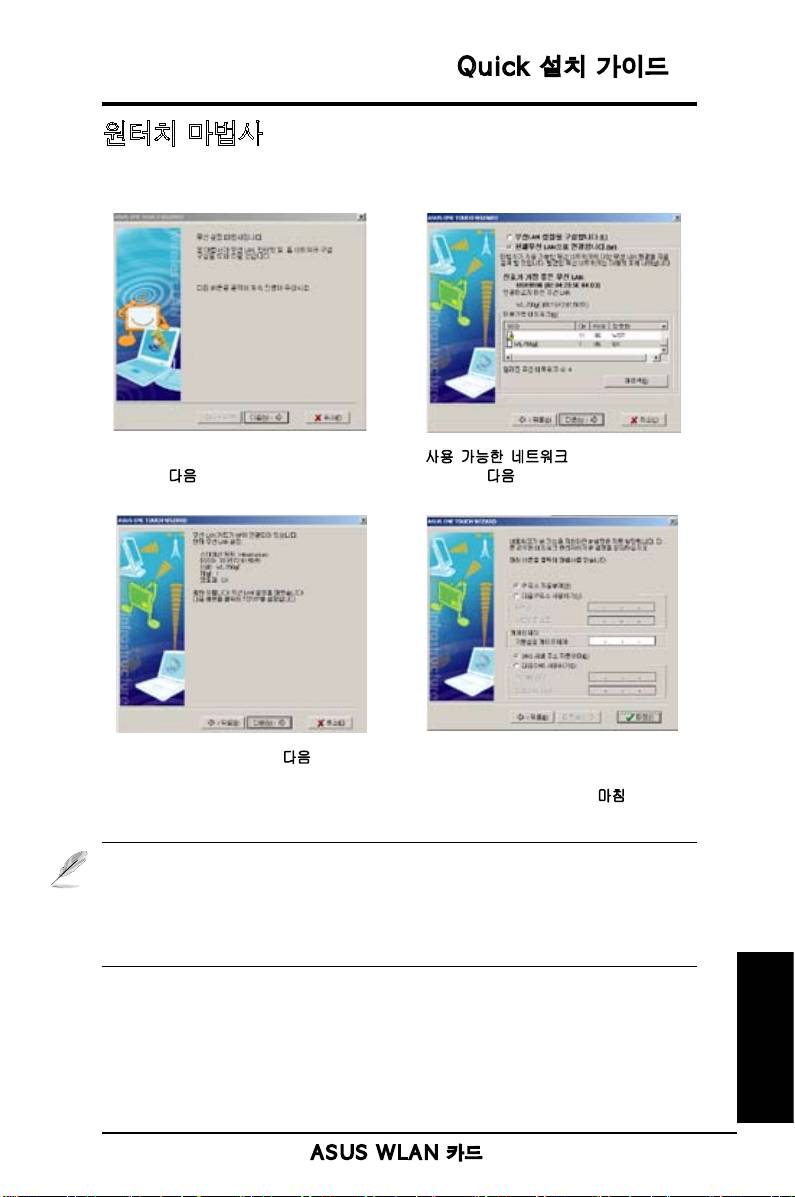

원터치 마법사

원터치 마법사를 이용해 무선 LAN 에 무선 연결을 설정할 수 있습니다 .

1. 시작 메뉴에서 원터치 마법사를 실행시

2. 사용 가능한 네트워크 목록에서 AP 를 선

킨 후 , 다음 버튼을 클릭해 무선 네트워

택한 후 , 다음 버튼을 클릭해 주십시오 .

크를 설정해 주십시오 .

3. 연결이 완료되었습니다 . 다음 버튼을 클

4. WLAN 카드에 자동으로 IP 주소 받기 또는

릭해 WLAN 카드의 IP 주소를 설정해 주

수동으로 고정 주소 할당을 선택해 주십시

십시오 .

오 . IP 설정이 완료되면 , 마침 버튼을 클

릭해 원터치 마법사를 종료해 주십시오 .

참고 : 만약 사용하는 AP에 암호화 방식이 설정되어 있다면, WLAN 카드와 같

은 암호화 방식을 사용해야 합니다 . 스텝 2 에서 “무선 LAN 설정을 구성해

주십시오 .” 항목의 라디오 버튼을 선택한 후 , 지시사항에 따라 설정을 구성해

주십시오. 암호화 설정이 완료되면, 시작 메뉴에서 원터치 마법사를 다시 한번

실행시킨 후 , AP 연결을 설정해 주십시오 .

한국어

ASUS WLAN 카드

113

Quick 설치 가이드

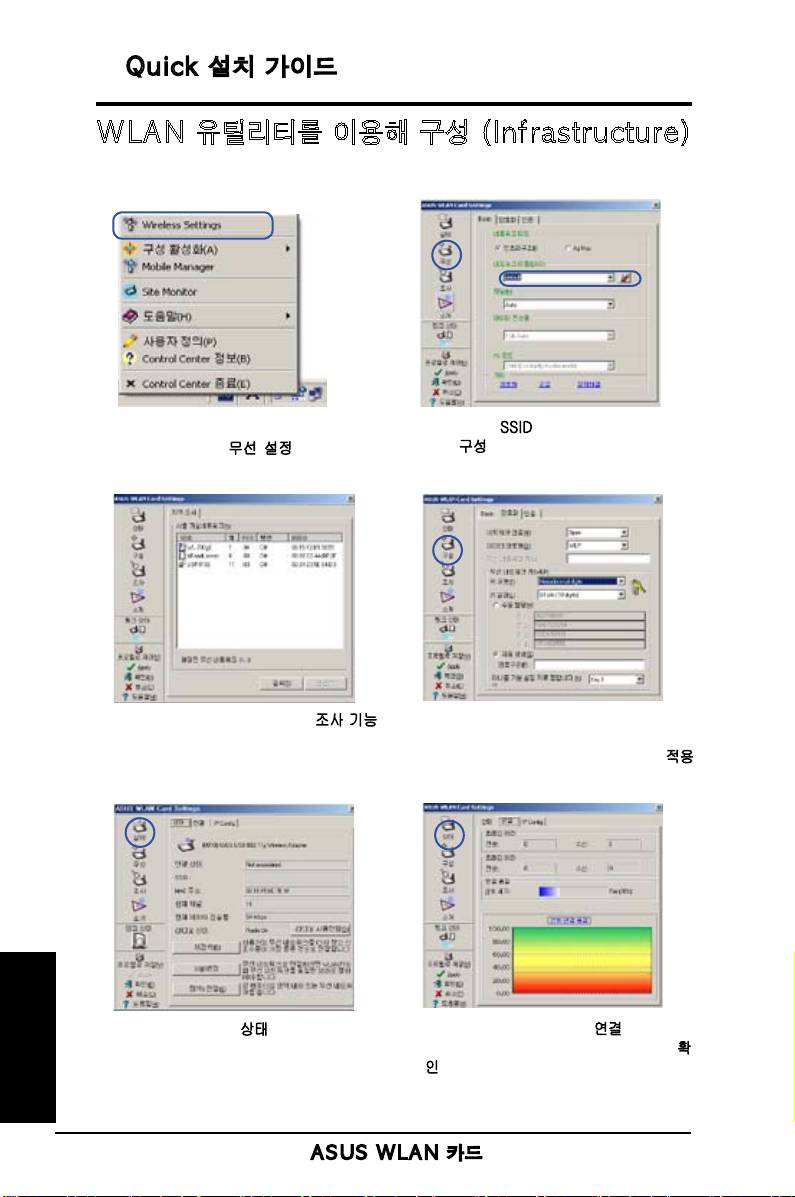

WLAN 유틸리티를 이용해 구성 (Infrastructure)

ASUS WLAN 유틸리티를 사용해 무선 네트워크에 연결해 주십시오 .

1. 무선 연결 아이콘에서 마우스 오른쪽 버

2. 무선 AP 의

SSID ( 네트워크 이름 ) 를 설정하

튼을 클릭한 후 , 무선 설정 항목을 선택

려면 구성 페이지를 확인해 주십시오 .

해 주십시오 .

3. 만약 SSID 와 AP 를 모른다면 ,

조사 기능

4. 암호화 설정을 사용 중인 AP 와 같게 해 주십시

을 사용해 확인할 수 있습니다 .

오 . 만약 암호화에 관한 정보를 알 수 없다면 ,

네트워크 관리자에게 문의해 주십시오 . 적용 버

튼을 클릭해 설정을 활성화시켜 주십시오 .

한국어

5. 연결 상태를 보려면 상태 페이지를 확인해

6. 신호 강도를 확인하려면 , 연결 탭을 확인

주십시오 . 만약 연결이 구성되었다면 , “

해 주십시오 . 유틸리티를 종료하려면 , 확

Connected - xx:xx:xx:xx:xx:xx” 과 같이

인 버튼을 클릭해 주십시오 .

나타납니다 .

114

ASUS WLAN 카드

Quick 설치 가이드

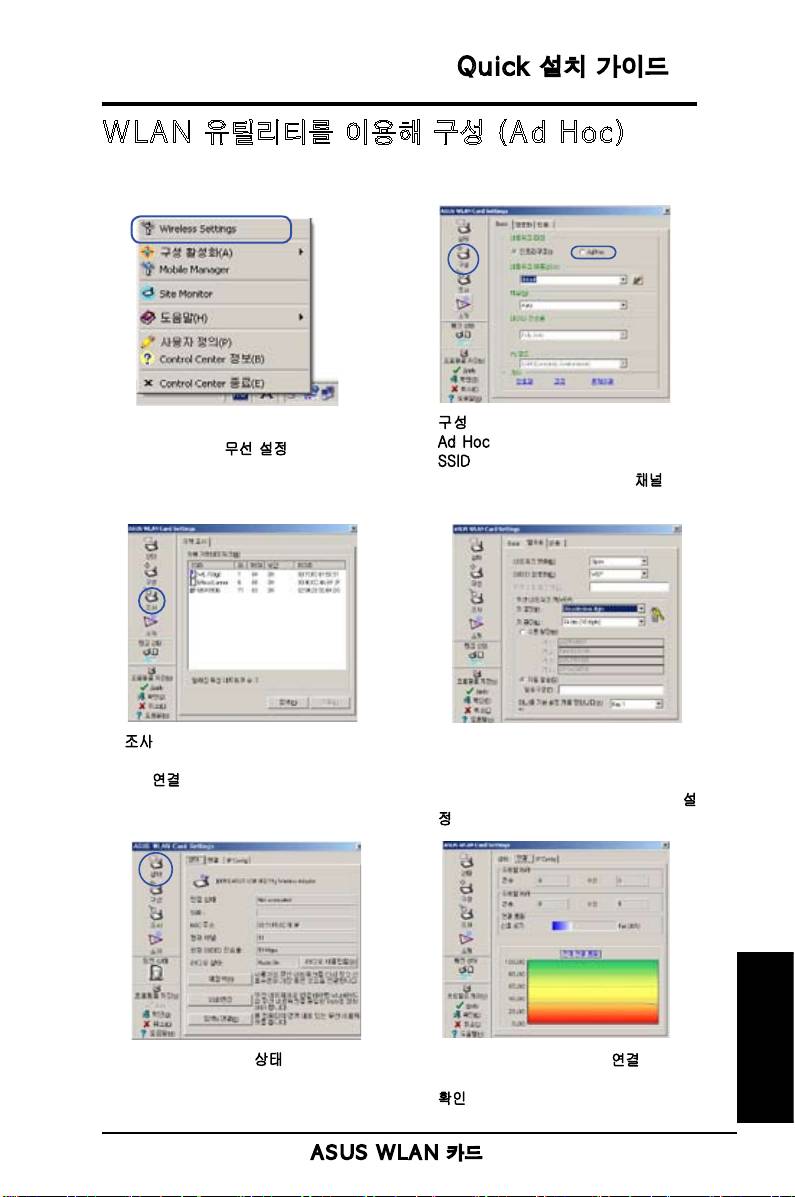

WLAN 유틸리티를 이용해 구성 (Ad Hoc)

WLAN 카드는 AP 없이 무선 스테이션과 통신을 사용할 수 있는 Ad Hoc

모드를 지원합니다 .

2. 구성 버튼을 클릭하고 WLAN 카드에

1. 무선 연결 아이콘에서 마우스 오른쪽 버

Ad Hoc 연결 모드를 설정해 주십시오 .

튼을 클릭한 후 , 무선 설정 항목을 선택

SSID 를 Ad Hoc 노드에 설정하고 , Ad

해 주십시오 .

Hoc 노드가 통신할 수 있도록 채널을 선

택해 주십시오 .

3. 조사 버튼을 클릭해 Ad Hoc 노드를 검

4. 사용 중인 WLAN 카드의 암호화 설정이

색해 주십시오 . 연결할 노드를 클릭한

기타 다른 Ad Hoc 노드와 다르다면 , 2

후 , 연결 버튼을 눌러 주십시오 .

개의 노드의 암호화 방식을 동일하게 만

들어야 합니다 . 적용 버튼을 클릭해 설

정을 활성화 시켜 주십시오 .

5. 연결 상태를 보려면 상태 페이지를 확인

6. 신호 강도를 확인하려면 ,

연결 탭을 확

한국어

해 주십시오 . 만약 연결이 구성 되었다면

인해 주십시오 . 유틸리티를 종료하려면

“Connected - xx:xx:xx:xx:xx:xx” 과 같

확인 버튼을 클릭해 주십시오 .

이 나타납니다 .

ASUS WLAN 카드

115

Quick 설치 가이드

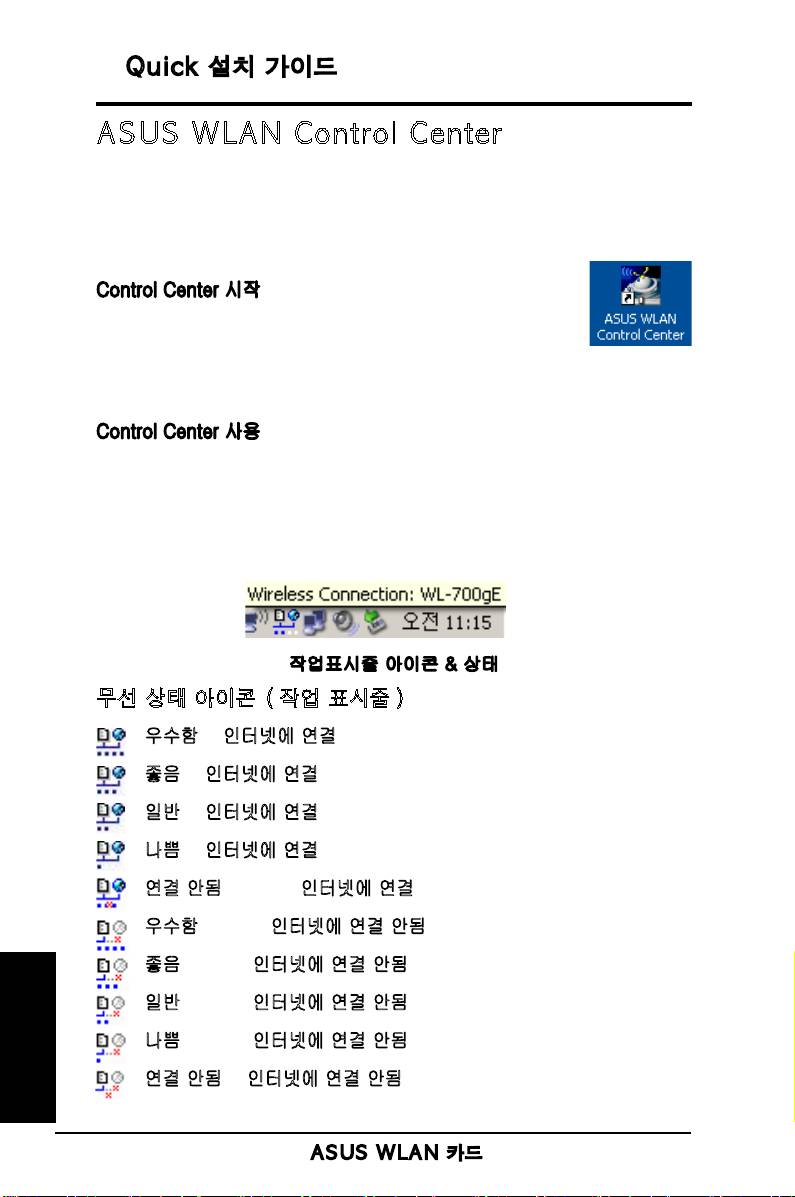

ASUS WLAN Control Center

ASUS WLAN Control Center 는 WLAN 어플리케이션과 네트워크 지역

설정을 보다 쉽게 실행시키고 활성화 시킬 수 있는 어플리케이션입니다 .

WLAN Control Center 는 시스템이 부팅되면 자동으로 시작됩니다 . WLAN

Control Center 가 실행되면 , Windows 작업 표시줄에 Control Center

아이콘이 나타납니다 .

Control Center 시작

• Windows 시작 메뉴에서 ASUS WLAN Control Center

를 선택해 주십시오 . 또는

• 바탕화면의 ASUS WLAN Control Center 아이콘을 더블 클릭해 주십시

오 .

Control Center 사용

Control Center 작업 표시줄 아이콘에서 다음과 같은 정보를 볼 수 있습

니다 .

• WLAN 카드의 Link 품질 ( 우수함 , 좋음 , 일반 , 나쁨 , 연결 안됨 )

• WLAN 카드의 네트워크 연결 여부 ( 파란색 : 연결 , 회색 : 연결 안됨 )

작업표시줄 아이콘 & 상태

무선 상태 아이콘 ( 작업 표시줄 )

우수함 & 인터넷에 연결 (Infrastructure)

좋음 & 인터넷에 연결 (Infrastructure)

일반 & 인터넷에 연결 (Infrastructure)

나쁨 & 인터넷에 연결 (Infrastructure)

연결 안됨 하지만 인터넷에 연결 (Infrastructure)

우수함 하지만 인터넷에 연결 안됨 (Infrastructure)

좋음 하지만 인터넷에 연결 안됨 (Infrastructure)

한국어

일반 하지만 인터넷에 연결 안됨 (Infrastructure)

나쁨 하지만 인터넷에 연결 안됨 (Infrastructure)

연결 안됨 & 인터넷에 연결 안됨 (Infrastructure)

116

ASUS WLAN 카드

Quick 설치 가이드

작업 표시줄 - 마우스 오른쪽 버튼 클릭

작업 표시줄에 있는 아이콘에서 마우스 오른쪽 버튼을 클릭하면 다음과 같은

메뉴 항목이 나타납니다 .

• 무선 설정 – 무선 설정 어플리케이션을 실행합니다 .

• 구성 활성화 – 기존의 설정된 프로파일을 선택할 수 있습니다 .

• 모바일 관리자 – 모바일 관리자 어플리케이션을 실행합니다 .

• 지역 감시 – 지역 감시 어플리케이션을 실행합니다 .

• 사용자 정의 – Control Center 프로그램을 설정합니다 . 바탕화면

에 Control Center 바로가기 아이콘을 만들 수 있으며 시스템 부팅시

Control Center 실행 여부를 결정할 수 있습니다 .

• Control Center 정보 - Control Center 의 버전을 보여줍니다 .

• 종료 – Control Center 프로그램을 종료합니다 .

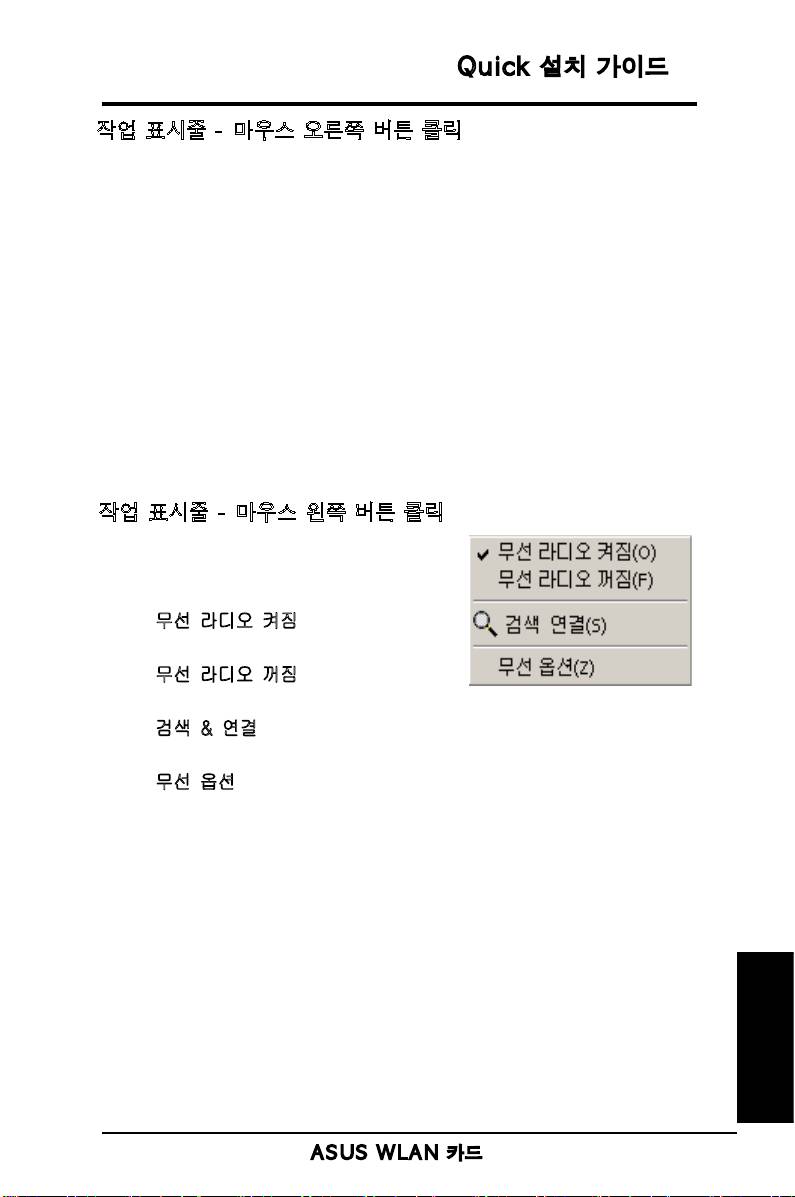

작업 표시줄 - 마우스 왼쪽 버튼 클릭

작업 표시줄에 있는 아이콘에서 마우스 왼

쪽 버튼을 클릭하면 다음과 같은 메뉴 항

목이 나타납니다 .

•

무선 라디오 켜짐 – 무선 라디오를

켭니다 .

• 무선 라디오 꺼짐 – 무선 라디오를

끕니다 .

작업 표시줄 클릭 메뉴

• 검색 & 연결 – 사용 가능한 AP 의

속성을 볼 수 있습니다 .

• 무선 옵션 (Windows® XP 만 지원 ) – WZC(Windows® Wireless

Zero Configuration) 서비스 또는 WLAN 카드에 구성된 ASUS 유틸

리티를 선택할 수 있습니다 .

작업 표시줄 - 무선 설정 실행

작업 표시줄의 아이콘을 더블 클릭해 무선 설정 유틸리티를 실행시킬 수

있습니다 .

한국어

ASUS WLAN 카드

117

Quick 설치 가이드

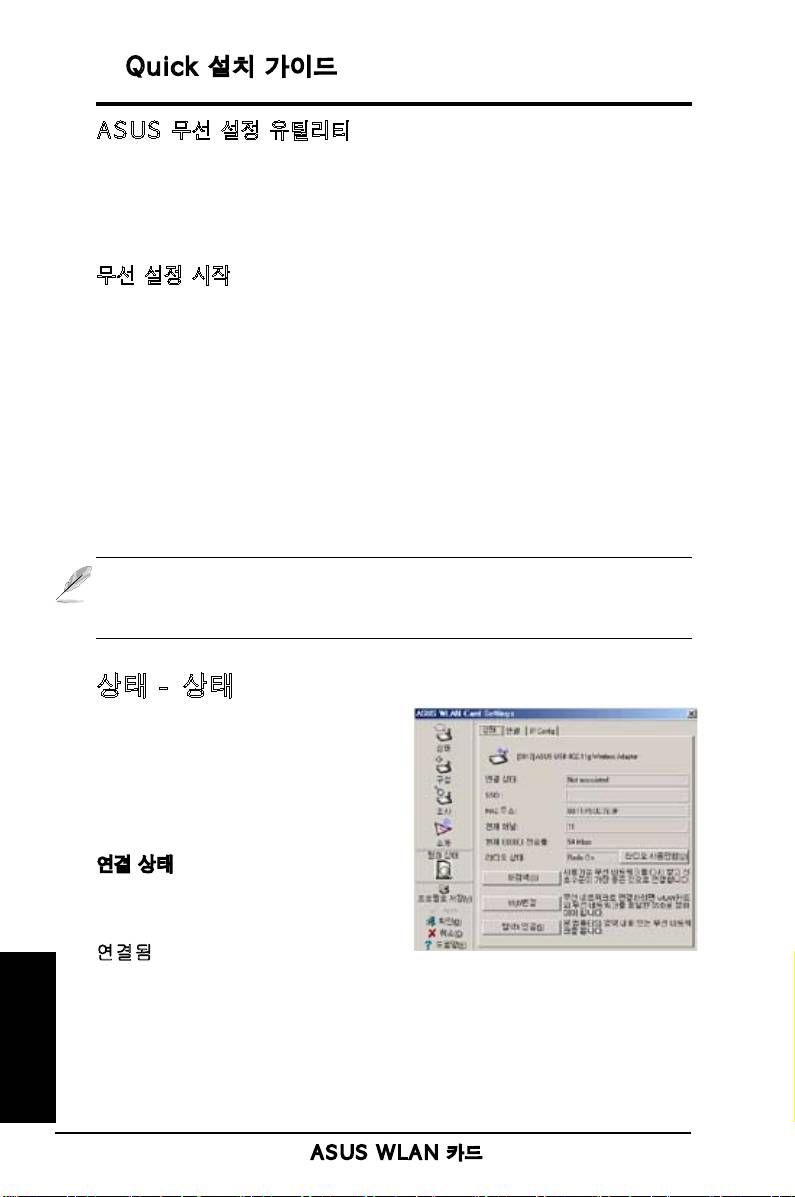

ASUS 무선 설정 유틸리티

무선 설정 유틸리티는 WLAN 카드를 관리하기 위한 어플리케이션입니다 .

무선 설정을 이용해 구성 설정을 확인하고 수정하거나 WLAN 카드의 작동

상태를 모니터할 수 있습니다 . 무선 설정 기능을 실행할 경우 , 그룹 속에

구성 옵션을 분류해 놓은 속성 시트를 확인할 수 있습니다 .

무선 설정 시작

• Windows 제어판을 연 후 , ASUS WLAN 카드 설정 아이콘을 더블 클릭

해 주십시오 .

또는

• Windows 시작 버튼을 클릭한 후 , 프로그램 | ASUS 유틸리티 | WLAN

카드 | 무선 설정 .

또는

• Windows 작업 표시줄의 Control Center 아이콘에서 마우스 오른쪽 버

튼을 클릭한 후 , 무선 설정을 선택해 주십시오 .

참고 : 컴퓨터에 하나 이상의 ASUS WLAN 장치를 설치한 경우, “무선 설정"

유틸리티 실행 시 , 장치 선택 창이 나타납니다 . 사용할 장치를 선택해 주십시

오 .

상태 - 상태

상태 메뉴에서는 WLAN 카드에 관한

정보를 볼 수 있습니다 . 만약 WLAN

카 드 가 설 치 되 지 않 았 다 면 상 태

항목은 공란입니다 . “라디오 사용

안함” 버튼을 클릭해 WLAN 카드를

끌 수 있습니다 .

연결 상태

다 음 과 같 이 연 결 상 태 를 볼 수

있습니다 .

연결됨 - 카드가 무선 LAN 장치에

연결되어 있는 상태입니다 . Infrastructure 모드로 작동할 경우 , 이 항목에는

WLAN 카드와 통신하는 AP 의 MAC 주소가 나타납니다 . Ad Hoc 모드로

한국어

작동할 경우 , 이 항목에는 Ad Hoc 네트워크에 있는 컴퓨터에서 사용하는

가상 MAC 주소가 나타납니다 .

118

ASUS WLAN 카드

Quick 설치 가이드

검색 ... - AP 나 Ad Hoc 노드에 연결 하고 인증하기 위한 스테이션입니다 .

사용 안함 - WLAN 카드가 시스템에 설치되어 있지만 무선 장치에 연결되지

않은 상태 .

SSID

카드에 연결할 장치의 SSID(Service Set Identifier).

MAC 주소

WLAN 카드의 하드웨어 주소 . MAC 주소는 네트워크 장치를 확인할 수 있는

유일한 확인자입니다 ( 일반적으로 0 부터 9 까지 12 개의 16 진법수와 A

에서 F 까지의 문자를 콜론으로 구분하여 쓰여집니다 . 예 ) 00:E0:18:F0:05:

C0).

현재 채널

현재 켜져 있는 카드에 연결된 라디오 채널입니다 . 이 숫자는 사용 가능한

채널이 검색되면 변경됩니다 .

현재 데이터 전송률

Mbps(megabits per second) 를 이용해 현재 데이터 전송률을 나타납니다 .

라디오 상태

무선 라디오 상태를 보여줍니다 : 켜짐 또는 꺼짐 .

무선 라디오 켜짐 - 무선 라디오가 켜진 경우 , 상태 페이지의 좌측

상단부에 오른쪽과 같은 아이콘이 나타납니다 .

무선 라디오 꺼짐 - 무선 라디오가 꺼진 경우 , 상태 페이지의 좌측

상단부에 오른쪽과 같은 아이콘이 나타납니다 .

버튼

재검색 – WLAN 카드에 사용할 수 있는 모든 장치를 재 검색합니다 . 만약

현재 연결 품질과 신호 세기가 “나쁨” 이면 , 재검색 기능을 이용해 약한

AP 의 라디오를 끄고 연결이 좋은 다른 AP 를 검색합니다 . 이 기능은 몇 초

걸릴 수 있습니다 .

SSID 변경 – 연결하려는 AP 에 SSID 를 설정 하려면 , 이 버튼을 클릭해

주십시오 .

검색 & 연결 – 사용 가능한 무선 AP 에 연결하려면 , 이 버튼을 클릭해

주십시오 .

한국어

ASUS WLAN 카드

119
