Asus ES-101: Power over Ethernet Splitter avec sortie ajustable Guide de l’utilisateur ES-101

Power over Ethernet Splitter avec sortie ajustable Guide de l’utilisateur ES-101: Asus ES-101

Power over Ethernet Splitter

avec sortie ajustable

Guide de l’utilisateur

ES-101

7

Vue générale

Le Power over Ethernet (PoE) Splitter ES-101 d'ASUS sépare donnée et

alimentation grâce à un câble Ethernet depuis un PoE Hub ou Injector, et

alimente en donnée et en courant électrique, via deux lignes Ethernet, les

appareils non compatibles avec la norme IEEE802.3af. La figure suivante

est un schéma des applications du Power over Ethernet Injector.

Routeur sans fil

Figure 1. Schéma des applications du Power over Ethernet Injector

8

Fonctions

Compatible avec la norme IEEE802.3af

Alimente en dones et en courant électrique les appareils non

compatibles avec la norme IEEE802.3af

Pour les points d'accès sans fil et Bluetooth, les caméras et téléphones

réseau, et autres appareils pouvant être alimentés à distance

Sortie dʼalimentation ajustable: 5v, 7.5v, 9v, 12v

Protection contre les courts-circuits

gulation de la sortie alimentation grâce à un interrupteur pour

satisfaier les besoind électriques des different types d'appareils.

Plug-and-Play

Léger et compacte

Description matérielle

Le Power over Ethernet Splitter posde trois ports de connexion, une

LED dʼalimentation, ainsi quʼun Dipswitch (interrupteur à position multiple)

permettant dʼajuster la tension. Vous trouverez ci-dessous une description

de chaque port.

port Data In :

Port réservé à un câble Ethernet RJ-45 pour la

transmission de données vers le PoE Splitter. Sert à être connecté au

PoE Injector.

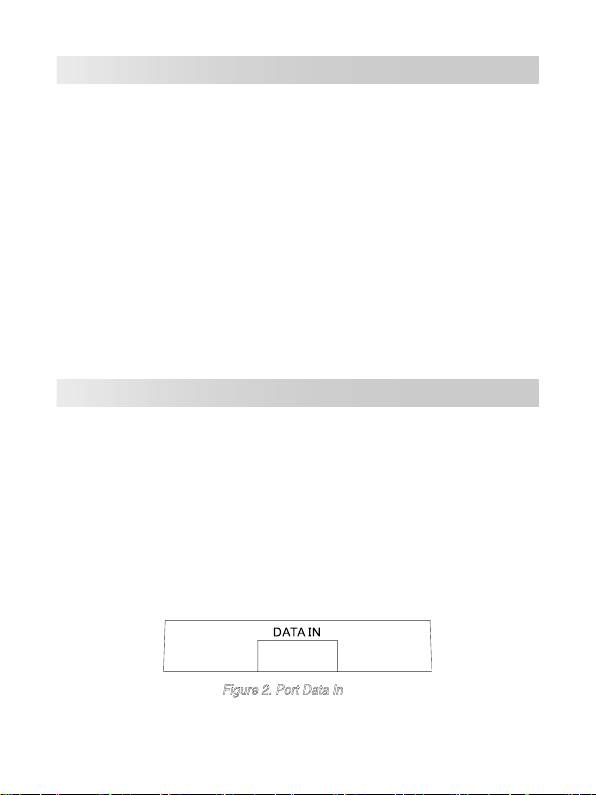

Figure 2. Port Data In

9

Port Data Out :

Port ser à un câble Ethernet RJ-45 pour se

connecter à un périphérique PD (Powered Devices).

Power Out port:

Supporte deux types de cables alimentation

5.5 x2.0mm et 5.5x2.5mm. Ces deux types de jack sont contenus

dans la bte accompagnant le produit. Le port Power Out sert à

transmettre lʼalimentation au périphérique en 5V, 7.5V, 9V ou 12V.

Figure 3. Ports Data Out et Power Out

LED d'activité:

LED d'alimentation.

Figure 4. LED dʼalimentation

DIPswitch:

Permet dʼajuster le voltage des PD (Powered Devices).

Quatre valeurs de tension sont disponibles 5V, 7.5V, 9V et 12V. La

valeur par défaut est 5V. Lorsque vous ajustez le Dipswitch, veillez à

éteindre le Power over Ethernet Splitter.

DIPswitch

10

Installation

Pour installer le Power over Ethernet Injector, veuillez suivre les étapes

suivantes.

1. Avant d'installer le PoE Splitter, assurez-vous que tous les appareils sont

hors tension.

2.Utilisez un ble RJ-45 pour connecter le port Data in du Power over

Ethernet Splitter au port Data out du Switch/HUB PoE. Si le Switch/HUB

ne supporte pas la fonction PoE, vous aurez besoin installer un PoE

injector entre le Switch/HUB et le PoE Splitter.

3. Utilisez un ble RJ-45 pour connecter le port Data out du Power over

Ethernet Splitter au PD (Powered Devices : tel quʼun Routeur, Access

Point...etc.)

4. Utilisez un câble dʼalimentation (Diamètre:2.0mm ou 2.5mm) et

connectez-le au port Power out du Power over Ethernet Splitter.

5. Connectez le ble dʼalimentation du Power over Ethernet Splitter au

connecteur dʼalimentation du PD.

6. Ajustez la tension du PD en utilisant le Dipswitch du Power over Ethernet

Splitter. Quatre valeurs de tension sont disponibles – 5V, 7.5V, 9V et 12V.

La valeur par défaut est 5V. Lorsque vous ajustez le Dipswitch, veillez à

éteindre le Power over Ethernet Splitter.

11

Technical Specification

Le tableau suivant fournit les spécifications techniques du PoE Splitter.

IEEE802.3 10BASE-T

Standards

IEEE802.3u 100BASE-T

IEEE802.3af Power over Ethernet

2 câbles dʼalimentation avec une prise droite

Diamètre des jacks

et une prise à angle droit

d'alimentation

dimensions: 5.5 x 2.0mm, 5.5 x 2.5mm

Interrupteur de tension

4 valeurs de tension disponibles.

Data et power in: 1 x RJ-45.Data pin 1,2,3,6

Power pin: 4,5(V+), 7,8(V-) and 1,2(V+), 3,6(V-)

Connecteur

Data out: 1 x RJ-45, Data pin 1,2,3,6

Jack Power out: 5V, 7.5V, 9V, 12V (Ajustable)/

courant dʼalimentation maximum: 2.0A@5V

10BASE-T: 2 pair UTP/STP Cat.3,4,5

EIA/TIA-568 100-ohm (100m)

Câble réseau

100BASE-TX: 2 pair UTP/STP Cat.5

EIA/TIA-568 100-ohm (100m)

LED

Système: alimentation (vert)

Power Input

DC 48V

Entrée dʼalimentation

0˚C~40˚C, 90% dʼhumidité (sans condensation)

Dimensions

80mm x 55mm x 26mm (L x W x H)

FCC Classe B, CE, CE/EN60950, VCCI, MIC,

EMI & Sécurité

UL, CCC

12
