Asus ES-101: PoEスプリッター

PoEスプリッター: Asus ES-101

PoEスプリッター

出力調整機能付き

ユーザーマニュアル

ES-101

55

概要

ASUSES-101PoE(PoweroverEthernet)スプリッターは、PoEハブまたは

PoE インジェクターからのデータと電源を１本のEthernetケーブルを通じ

て取り込み、そのデータと電源を２本の Ethernetケーブルで IEEE802.3af

標準規格に準拠していないデバイスに振り分け、ネットワークを構築しま

す。下の図をご覧ください。

PoweroverEthernet

PoEスプリッター

PoE ハブ

   

100m

スイッチ

無線ルーター

図1.PoEスプリッターの利用図

56

特長

• IEEE802.3af互換

• Ethernetケーブルを通じ、IEEE802.3af標準規格に準拠していないデ

バイスに電源とデータを供給

• 無線AP、BluetoothAP、IPカメラ、IP電話、リモート給電

• 5v、7.5v、9v、12vに出力調節可能

• 短絡保護

• 出力電圧調節機能

• プラグアンドプレイ

• 軽量小型設計

ハードウェア

PoE(PoweroverEthernet)スプリッターには、接続ポートが３ポート、LED

インジケータ、電圧調節用の DIP スイッチがあります。

• DataInポート：データを PoE スプリッターに転送するための RJ-45

Ethernetポートです。PoEインジェクターまたはPoEスイッチとの接

続に使用します。

図2.DataInポート

57

• DataOutポート：RJ-45Ethernetポートです。PD デバイスと接続す

るためのRJ-45ケーブルが固定されています。

• PowerOutポート：5.5× 2.0mm、5.5 × 2.5mmの２種類の電源ケー

ブルに対応。デバイスの電圧要求に応じ、４種類の電圧値（5V、7.5V、

9V、12V）を供給します。（各 DC 電源ジャックはパッケージに同梱）

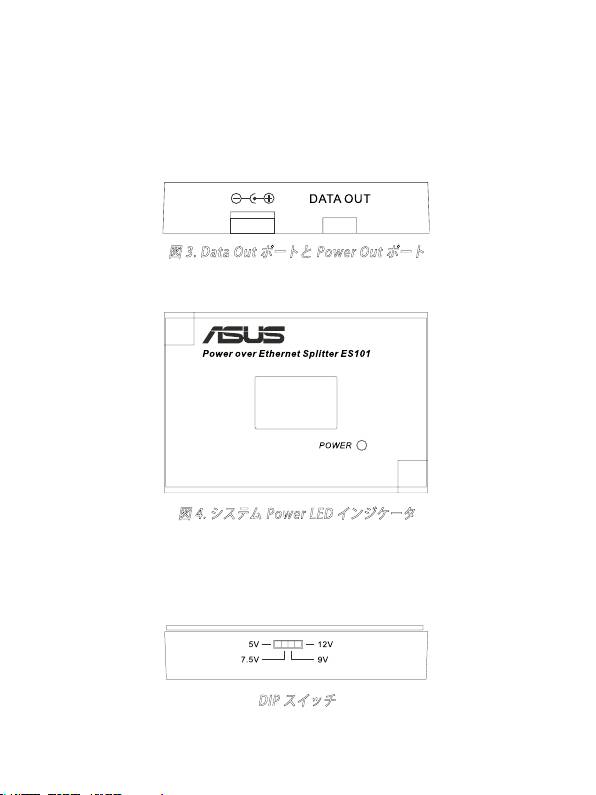

図3.DataOutポートとPowerOutポート

• LEDインジケータ：電源用のLED です。

図4. システムPowerLEDインジケータ

• DIPスイッチ：電源を PD に切り替えます。４種類の電圧値（5V、7.5V、

9V、12V）に調節できます。デフォルト値は5V です。DIP スイッチで

電圧を切り替える際は、本製品の電源を必ずオフにしてください。

DIPスイッチ

58

取り付け方法

PoEスプリッターの取り付け手順

1.作業の前に、全てのデバイスの電源をオフにします。

2.PoEスプリッターのDataInポートと PoEスイッチまたは PoEハブの

Dataoutポートとを接続します。スイッチまたはハブがPoE機能に対応

していない場合は、PoEインジェクターを、スイッチ / ハブと PoEスプ

リッターの間に取り付ける必要があります。

3.EthernetケーブルでPoEスプリッターの Dataoutポートと PD（ルータ、

アクセスポイント等）のRJ-45ポートを接続します。

4.PDの電源ポートに合う電源ケーブルを選びます。

5.電源ケーブルで、PoEスプリッターPowerOutジャックとPD の電源

ジャックを接続します。

6.お使いのPD の電圧条件に合った電圧を選択します。PoEスプリッター

は４種類の電圧値：5V、7.5V、9V、12V に対応しています。デフォルト

値は5Vです。電圧を調節する際は、必ず PoEスプリッターの電源をオ

フにしてください。

59

技術的仕様

PoEスプリッターの技術的仕様一覧です。

IEEE802.310BASE-T

製品規格

IEEE802.3u100BASE-T

IEEE802.3afPoweroverEthernet

電源ケーブル（直線プラグ / 直角プラグ）×２

電源ジャック直径

プラグサイズ：5.5mm×2.0mm、5.5mm×2.5mm

調節スイッチ

4種類の出力電圧値の調節が可能

DataandPowerIn:RJ-45.Datapin1、2、3、6 ×１

Powerpin:4、5(V+)、7、8(V-)、1、2(V+)、3、6(V-)

コネクタ

Dataout:RJ-45 ×１、Datapin1、2、3、6

Poweroutジャック :5V、7.5V、9V、12V( 調節

可能 )最大供給電流 :5V で 2.0A

10BASE-T:UTP/STPCat.3、4、5ケーブル２ペア

EIA/TIA-568100-ohm(100m)

ネットワークケーブル

100BASE-TX:UTP/STPCat.5ケーブル２ペア

EIA/TIA-568100-ohm(100m)

LED

システム :電源（グリーン）

入力電源

DC48V

動作環境

0℃〜 40℃、湿度 90%（結露なし）

外形寸法

80mm×55mm×26mm（L×W×H）

FCCClassB、CE、CE/EN60950、VCCI、MIC、UL、

EMI&Safety

CCC
