Introducción
El Distribuidor de Energía sobre Ethernet (Power over Ethernet Splitter
- PoE) divide datos y alimentación, enviando estos z través de un
cable Ethernet, desde un PoE Hub o Injector, a dispositivos de red no
compatibles con el estándar IEEE802.3af. La siguiente figura ilustra una
aplicación del Distribuidor PoE.

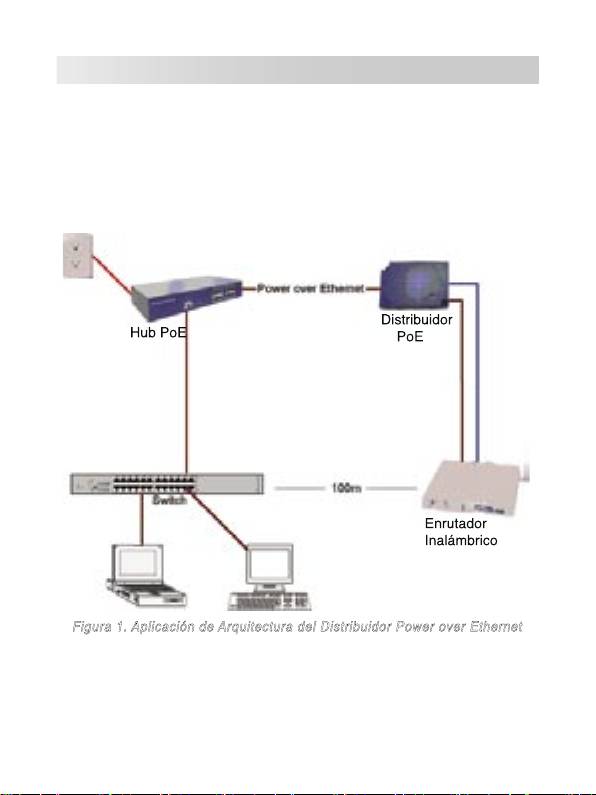

Figura 1. Aplicación de Arquitectura del Distribuidor Power over Ethernet
26
Características
• Compatible IEEE802.3af
• Envio de energía y datos a equipos no compatibles con IEEE802.3af a
través de redes Ethernet
• Para Puntos de Acceso (AP) Inalámbricos, AP Bluetooth, Cámaras IP,
Teléfonos IP, u otros dispositivos que necesiten alimentación remota.
• Salida de alimentación ajustable 5v, 7.5v, 9v, 12v
• Protección contra cortocircuitos
• Selección de salia de voltage para las diferentes demandas de energia
de distintos dispositivos.
• Conexión en caliente Plug-and-Play
• Ligero y de tamaño compacto
Descripción del Hardware
El distribuidor PoE tiene tres puertos de conexión, un indicador LED y
un conmutador para ajustar el voltaje. A continuación se describen estos
elementos.
•
Puerto de entrada”Data In port”:
Es un puerto interfaz RJ-45
Ethernet para transmisión de datos en el Distribuidor PoE. Este puerto
debe ser conectado a un inyector PoE.
Figura 2. Puerto de entrada de datos
•
Puerto de salida “Data Out port”:
Es un puerto RJ-45 Ethernet con una
cable RJ-45 fijo para conectar con un dispositivo PD.
27
•
Salida de alimentación “Power Out port”:
Soporta dos tipos de cables
de alimentación - 5.5 x2.0mm y 5.5x2.5mm. El paquete del distribuidor PoE
incluye dos conectores de tipo jack. El puerto de salida de alimentación
puede transmitir energía a dispositivos que necesiten 5V, 7.5V, 9V o 12V.
Figura 3. Puertos de Salida de Datos y Salida de Alimentación
•
Indicador LED:
Indicador de encendido o apagado del dispositivo.
Figura 4. Indicador LED en encendido
•
Conmutador DIPSwitch:
Permite cambiar el voltaje de salida para
PDs. Consta de una selección de cuatro voltajes – 5V, 7.5V, 9V y 12V.
El valor por defecto es 5V. Por favor desconecte el distribuidor antes
de modificar este conmutador.
DIPswitch
28
Instalación
Para instalar el distribuidor PoE siga los siguientes pasos.
1. Antes de instalar el el distribuidor PoE, asegúrese de que todos los
dispositivos estan desconectados de toda fuente de alimentación.
2.Conecte el puerto Data in del distribuidor PoE al Switch/HUB (conectado
al puerto Data out). Si el Switch/HUB no soporta la función PoE,
necesitará instalar un inyector PoE entre el Switch/HUB y el distribuidor
PoE.
3. Utilice un cable RJ-45 para conectar el puerto Data out del distribuidor
PoE a un PD (Enrutador, Punto de Acceso, etc.)
4. Seleccione el cable de alimentación que se ajuste al puerto de
alimentación de su dispositivo.
5. Conecte el cable de alimentación del Distribuidor PoE a la toma de
alimentación del dispositivo (PD).
6. Ajuste el voltaje para el PD; cambien el voltaje en el Distribuidor PoE
para que sea la adecuada para el PD. El Distribuidor PoE soporta cuatro
tipos de voltaje – 5V, 7.5V, 9V y 12V. El valor por defecto es 5V. Antes de
cambiar el conmutador DIP deberá apagar el Distribuidor PoE.
29
Especificaciones Técnicas
La siguiente tabla describe las especificaciones técnicas del Distribuidor PoE.
IEEE802.3 10BASE-T
Estándares
IEEE802.3u 100BASE-T
IEEE802.3af Power over Ethernet
Dos cables de alimentación con conectores
Diámetros de los
directos y de ángulo derecho
conectores Jack de
Dimensiones del conector: 5.5 x 2.0mm, 5.5 x
alimentación
2.5mm
Conmutador de 4 Segmentos para voltaje de
Conmutador de ajuste
salida.
Entrada para datos y alimentación: 1 x RJ-45.Pin
de datos 1,2,3,6
Pin de energía: 4,5(V+), 7,8(V-) and 1,2(V+),
3,6(V-)
Conectores
Salida de datos: 1 x RJ-45, Pin de datos 1,2,3,6
Conector de salida de alimentación: 5V, 7.5V,
9V, 12V (Ajustable)/ Corriente máxima de
alimentación: 2.0A@5V
10BASE-T: 2-par UTP/STP Cat.3, 4,5 cable
EIA/TIA-568 100-ohm (100m)
Cables de Red
100BASE-TX: 2-par UTP/STP Cat.5 cable
EIA/TIA-568 100-ohm (100m)
LED
Sistema: Encendido (verde)
Entrada de
DC 48V
alimentación
Entorno operativo
0 °C~ 40 °C , 90% Humedad (no condensada)
Dimensiones
80mm x 55mm x 26mm (Largo x Ancho x Alto)
FCC Class B, CE, CE/EN60950, VCCI, MIC,
EMI & Seguridad
UL, CCC
