Asus ES-101: PoE 분배기 사용자 설명서 ES-101

PoE 분배기

사용자 설명서

ES-101

49

개요

ASUS ES-101 PoE 분배기는 데이터와 전원을 분배하고 IEEE802.3af 규

격이 호환되지 않는 네트워크 장치에 이더넷 데이터와 DC 전원을 공급합니

다 . 네트워크 장치는 본 분배기를 통해 전력과 이더넷 데이터를 공급받을

수 있습니다 . 다음의 참조 그림은 PoE 분배기의 작동 원리를 나타낸 것입

니다 .

그림 1. PoE 분배기 작동 아키텍쳐

50

기능

• IEEE802.3af 호환

• IEEE802.3af 과 호환되지 않는 장치에 이더넷 케이블을 이용한 전원 &

데이터 전송

• 무선 AP, Bluetooth AP, IP 카메라 , IP 전화 , 원격 전원 입력 어플리케

이션 지원

• 5v, 7.5v, 9v, 12v 조절 가능 전압 지원

• 전기 단락 보호 기능

• 각각 다른 전원 타입의 PD 지원 출력 전압 선택

• Plug-n-Play

• 초경량 , 컴팩트 사이즈

하드웨어 설명

PoE 분배기에는 LED 상태표시등과 전압 조절용 감광 스위치와 3 개의 연

결 포트가 장착되어 있습니다 . 더 자세한 내용은 다음을 참조해 주십시오 .

• 데이터 입력 포트 : PoE 분배기에 데이터를 전송하기 위한 RJ-45 이더

넷 인터페이스 포트입니다 . PoE 인젝터에 연결됩니다 .

그림 2. 데이터 입력 포트

51

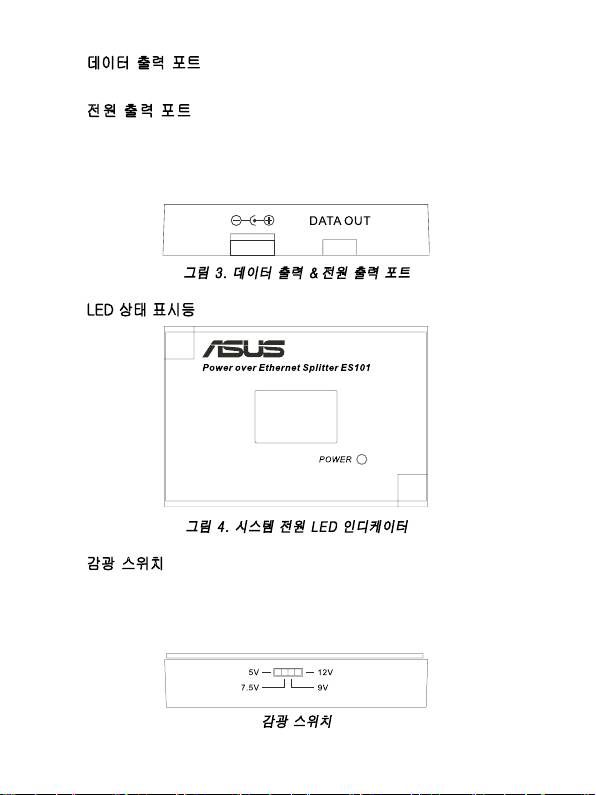

• 데이터 출력 포트 : : RJ-45 케이블을 이용하여 PD 장치와 연결되는

RJ-45 이더넷 포트입니다 .

• 전원 출 력 포트 : 2 가 지 타입 의 전 원 케 이 블이 제공 됩 니다 .– 5.5

x2.0mm 와 5.5x2.5mm. 이 2 가지 타입의 DC 전원 잭은 본 제품에 포

함되어 있습니다 . 전원 출력 포트는 5V, 7.5V, 9V, 12V 의 전원을 장치

에 공급하는 역할을 합니다 .

그림 3. 데이터 출력 & 전원 출력 포트

• LED 상태 표시등 : 전원 LED.

그림 4. 시스템 전원 LED 인디케이터

• 감광 스위치 : PD 에 공급될 전압을 전환하기 위해 사용됩니다 . 총 3

개의 전압 값이 제공됩니다 . – 5V, 7.5V, 9V, 12V. 기본값은 5V 입니

다 . 감광 스위치를 조절할 경우 PoE 분배기의 전원을 꺼주신 후 , 조

절해 주시기 바랍니다 .

감광 스위치

52

설치

다음의 절차를 따라 PoE 분배기를 설치해 주십시오 .

1.PoE 분배기를 사용하기전에 모든 연결과 전압이 올바른지 확인해 주십시

오 .

2.PoE 분배기의 데이터 입력 포트와 스위치 / 허브 ( 데이터 출력 포트 ) 에

연결해 주십시오 . 만약 스위치 / 허브가 PoE 를 지원하지 않는다면 , 스위

치 / 허브와 PoE 분배기 사이에 PoE 인젝터를 연결해 주십시오 .

3. RJ-45 케이블을 이용하여 PoE 분배기에 있는 데이터 출력 포트와 PoE

분배기 , PD ( 라우터 , AP 등 ) 를 연결해 주십시오 .

4. 전원 케이블 ( 내부 직경 2.0mm 또는 2.5mm) 을 선택한 후 , PoE 분배기

의 전원 출력 포트에 연결해 주십시오 .

5. PoE 이더넷 분배기에 연결된 전원 케이블을 PD 의 전원 플러그에 연결해

주십시오 .

6. PD 의 전압을 조절해 주십시오 . PoE 이더넷 분배기의 감광 스위치를 이

용해 설정을 구성해 주십시오 . 총 4 가지 전압을 선택할 수 있습니다 .–

5V, 7.5V, 9V, 12V. 기본값은 5V 입니다 . 전압을 조절하기 전에 , PoE 분

배기의 전원이 꺼져있는지 확인해 주십시오 .

53

기술 사양

다음의 표는 PoE 분배기의 기술 사양을 나타낸 것입니다 .

IEEE802.3 10BASE-T

규격

IEEE802.3u 100BASE-T

IEEE802.3af Power over Ethernet

스트레이트 플러그 전원 케이블 : 2 개

전원 잭 크기

플러그 제원 : 5.5 x 2.0mm, 5.5 x 2.5mm

조절 스위치 출력 전압 선택용 분리형 스위치 : 4 개

Data and Power In: 1 x RJ-45. Data pin

1,2,3,6

Power pin: 4,5 (V+), 7,8 (V-), 1,2 (V+), 3,6 (V-)

커넥터

Data out: 1 x RJ-45, Data pin 1,2,3,6

Power out jack: 5V, 7.5V, 9V, 12V ( 조절가능 )

최대 입력 전류 : 2.0A@5V

10BASE-T: 2 pair UTP/STP Cat.3,4,5 케이

블 EIA/TIA-568 100-ohm (100m)

네트워크 케이블

100BASE-TX: 2 pair UTP/STP Cat.5 케이블

EIA/TIA-568 100-ohm (100m)

LED 시스템 : 전원 ( 녹색 )

입력 전원 DC 48V

작동 환경 0˚C~40˚C, 90% 습도 (non-condensing)

제원 80mm x 55mm x 26mm (L x W x H)

FCC Class B, CE, CE/EN60950, VCCI, MIC,

EMI & Safety

UL, CCC
