Asus EI-102: Power over Ethernet Injector Guide de l’utilisateur EI-102

Power over Ethernet Injector

Guide de l’utilisateur

EI-102

5

Vue générale

Le Power over Ethernet (PoE) Injector fournit données et alimentation

secteur, via un câble Ethernet, vers un appareil compatible PoE, tel que

AP, PoE splitter, ou dʼautres équipements supportant le standard IEEE

802.3af. Lʼinjecteur supporte le standard IEEE 802.3af pouvant détecter

le périphérique connecté, compatible IEEE 802.3af, et lʼalimenter en

courant électrique. Si lʼinjecteur détecte que le périphérique nʼest pas à la

norme IEEE 802.3af, celui-ci ne pourra pas être alimenté. Lʼinjecteur est

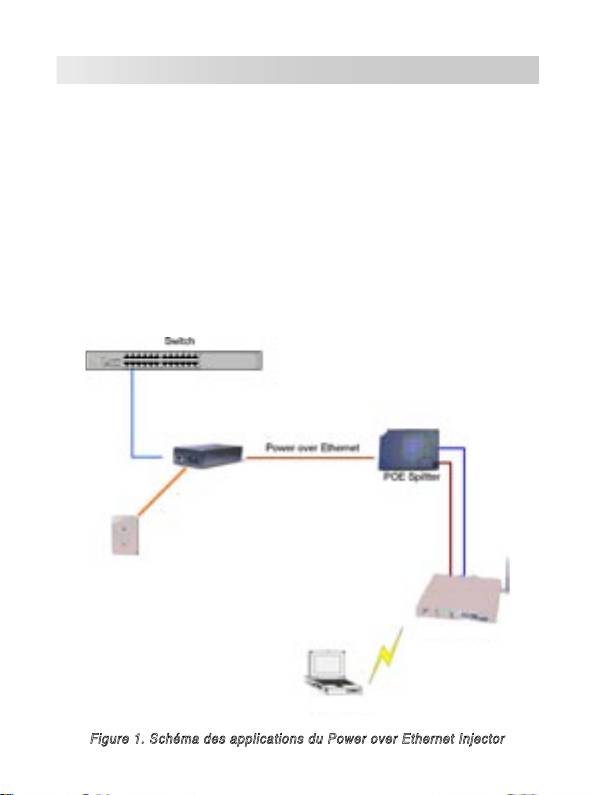

généralement installé à coté dʼun hub Ethernet. La figure suivante est un

schéma des applications du Power over Ethernet Injector.

Câble d'alimentation

Câble

Ethernet

Cordon d'alimetation

Routeur sans fil

PC portable

Figure 1. Schéma des applications du Power over Ethernet Injector

6

Fonctions

• Compatible avec la norme IEEE802.3af

• Alimentation à distance

• Protection contre les courts-circuits

• Associe Ethernet et alimentation dans un port RJ-45

• Fournit une alimentation jusquʼà 100 mètres

• Léger et taille compacte

• Plug-and-Play

Description matérielle

Le Power over Ethernet Injector possède trois ports de connexion ainsi quʼune

LED dʼactivité. Vous trouverez ci-dessous une description de chaque port.

•

Data In port:

Port réservé à un câble Ethernet RJ-45 pour la transmission

de données vers le PoE Injector. Sert à être connecté au switch.

•

Power In port:

Approvisionne lʼinjecteur en courant électrique.

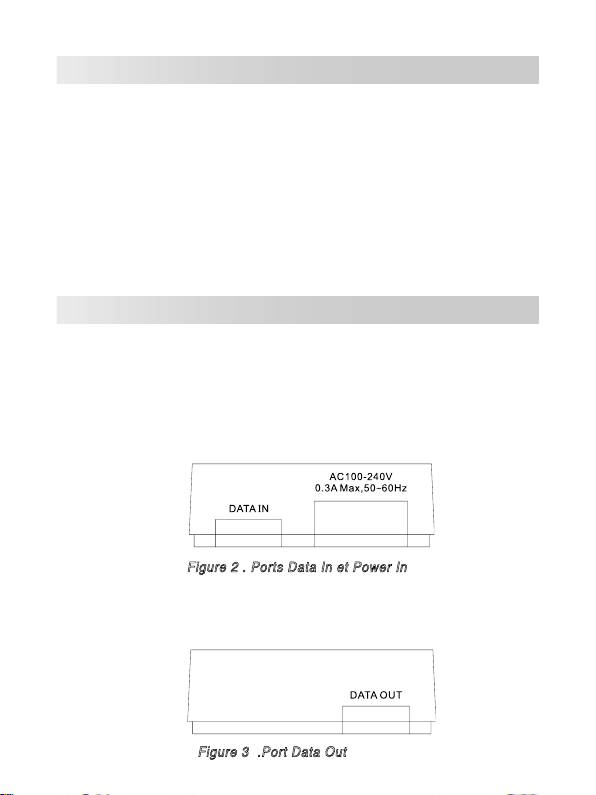

Figure 2 . Ports Data In et Power In

•

Data Out port:

Port réservé à un câble Ethernet RJ-45 pour se

connecter à un PoE Splitter, ou PD (Powered devices).

Figure 3 .Port Data Out

7

Installation

Pour installer le Power over Ethernet Injector, veuillez suivre les étapes

suivantes.

1. Utilisez un câble RJ-45 pour connecter le port

Data in

du Power over

Ethernet Injector à un Hub/Switch.

2. Connectez le port

Data Out

à un PoE Splitter, PD (sPowered Devices: tel

quʼun Routeur, Access Point...etc.) ou à un Hub PoE.

3. Plug the power cord of the PoE Injector to the wall power jack.

Spécifications techniques

Le tableau suivant fournit les spécifications techniques du PoE Injector.

IEEE802.3 10BASE-T

Standards

IEEE802.3u 100BASE-T

IEEE802.3af

DC Out: Broche dʼalimentation: 4,5 (V+), 7,8

Connecteur

(V-)

10BASE-T: Câble 2 pair UTP/STP Cat.3,4,5

EIA/TIA-568 100-ohm (100m)

Câble réseau

100BASE-TX: Câble 2 pair UTP/STP Cat.5

EIA/TIA-568 100-ohm (100m)

LED

Système: alimentation (vert)

Entrée d'alimentation

100~240V, 50~60Hz, 0.3A

Sortie d'alimentation

48V DC, 0.3A

Température de

0˚C~40˚C; 90% d'humidité (sans

fonctionnement

condensation)

Température de stockage

0˚C~70˚C

Dimensions

117mm x 60mm x 35mm (L x P x H)

FCC Class B, CE, UL, cUL, CE/EN60950,

EMI & Safety

VCCI, MIC, CCC
