Asus EI-102: Power over Ethernet Injector

Power over Ethernet Injector

Руководство

пользователя

EI-102

21

Введение

Адаптер Power over Ethernet передает данные и питание через кабель Ethernet

к PoE-устройствам, таким как AP, сплиттер PoE или другое оборудование,

поддерживающее стандарт IEEE 802.3af. Адаптер поддерживает стандарт IEEE

802.3af который может обнаружить подключенное устройство, поддерживающее

IEEE 802.3af and и затем предоставить питание устройству. Если адаптер обнаружит,

что подключенное устройство не поддерживает IEEE 802.3af тогда адаптер не

предоставит питание устройству. Адаптер обычно устанавливается поблизости от

Ethernet хаба. На рисунке показано подключение адаптера Power over Ethernet.

Ethernet

Кабель Питания

Кабель

Шнур питания

Рис1. Применение адаптера Power over Ethernet

22

Features

• Адаптер Power Over Ethernet

• Удаленная подача питания

• Защита от замыкания

• Один разъем RJ-45 для передачи данных и питания

• Подача питания на расстояния до 100 м

• Легкий вес и компактный размер

• Совместимость со стандартом IEEE802.3af

• Поддержка Plug-and-Play

Аппаратный рассказ

Адаптер PoE имеет три порта, один индикатор, переключатель для регулирования

напряжения.

• Порт Data In: Это RJ-45 Ethernet порт для передачи данных через адаптер PoE .

• Порт Data Out: Это RJ-45 Ethernet порт используется для подключения к сплиттеру

PoE , или PoE устройству.

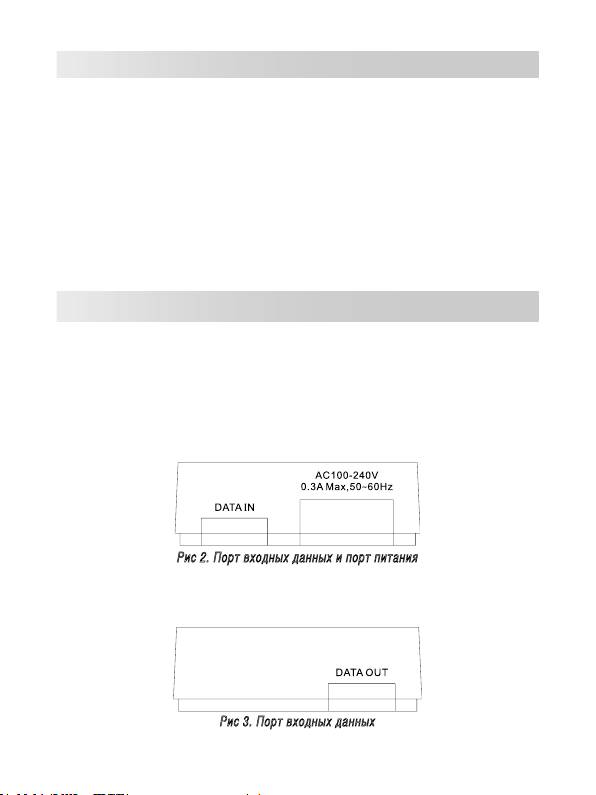

Рис 2. Порт входных данных и порт питания

• Порт Data Out: Это RJ-45 Ethernet порт используется для подключения к

сплиттеру PoE , или PoE устройству.D.

Рис 3. Порт входных данных

23

Установка

Для установки переходника PoE пожалуйста следуйте следующим шагам.

1. Используйте кабель RJ-45, для соединения порта Data In адаптера Power over

Ethernet с коммутатором/концентратором.

2. Используйте кабель RJ-45, для соединения порта Data out адаптера Power over

Ethernet с PoE сплиттером, PoE устройством (типа маршрутизатора, точки доступа

и т.д.) или PoE хабом.

3. Подключите шнур питания адаптера Power over Ethernet к розетке питания.

Спецификация

В таблице приведена техническая спецификация адаптера Power over Ethernet.

IEEE802.3 10BASE-T

Стандарт

IEEE802.3u 100BASE-T

IEEE802.3af

Разъем Контакты питания: 4,5(V+), 7,8(V-)

10BASE-T: витая пара UTP/STP кат.3, 4,5

EIA/TIA-568 100-ohm (100m)

Сетевой кабель

100BASE-TX: витая пара UTP/STP кат.5

EIA/TIA-568 100-ohm (100m)

Индикатор Питание (зеленый)

Входное напряжение 100~240V, 50~60Hz, 0.3A

Выходное напряжение 48V DC, 0.3A

Температура 0 °C~ 40 °C , Влажность 90%

Температура хранения 0 °C~ 70 °C

Размеры 117mm x 60mm x 35mm (L x W x H)

FCC Class B, CE, UL, cUL, CE/EN60950, VCCI,

EMI & безопасность

MIC, CCC
