Asus EI-102: Power over Ethernet 注入器 用户手册 EI-102
Power over Ethernet 注入器 用户手册 EI-102: Asus EI-102
Power over Ethernet
注入器
用户手册
EI-102
25
简介
华硕 EI-102 Power over Ethernet ( 以下简称 PoE) 注入器通过一根带供电的
以太网线提供数据和交流电给需供电的以太网装置 , 如基站 ,PoE 分离器或其
它支持 IEEE 802.3af 标准的设备。此插座支持 IEEE 802.3af 标准 , 可以侦测
与其连接且支持 IEEE 802.3af 标准的设备 , 并且供电给这些设备。如果侦测
到与其连接的装置不支持 IEEE 802.3af 标准 , 此注入器将不给与其连接的设
备供电，只能进行数据传输。PoE 注入器通常安装在以太网交换机或集线器
附近。PoE 供电应用示意图如下 :
Ethernet
Power
C
Power Cord
C
able
able

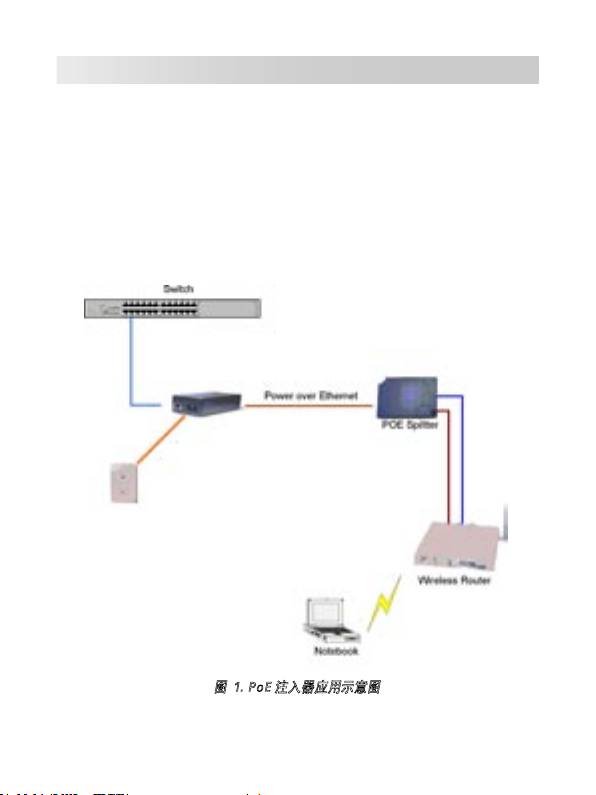

图 1. PoE 注入器应用示意图
26
特性
•
兼容于 IEEE802.3af 的 PoE 注入器
•
远程馈电
•
短路保护
•
将以太网线与电源整合到 RJ-45 端口
•
电流传输距离可长达 100 米
•
体积小 , 重量轻
•
即插即用
硬件描述
PoE 注入器拥有三个连接端口。详细介绍如下 :
•
数据输入端口 : 用来与交换机连接的 RJ-45 以太网介面端口。
•
电源输入端口 : 给 PoE 注入器供电。
图 2 . 数据输入与电源输入示意图
•
数据输出端口 : 指一个 RJ-45 以太网端口 , 包括一根固定的 RJ-45 线用
来连接 PoE 注入器分离器或 PD ( 受电装置 )。
图 3 . 数据输出端口示意图
27
假蚾
请按照如下步骤安装 PoE 注入器 :
1. 通过以太网线，连接 PoE 插座上的数据输入端口 , 与交换机 / 网络集线器。
2. 通过以太网线，连接 PoE 插座上的数据输出端口 , 与连接 PoE 分离器、
PD ( 受电设备 , 如路由器 , 基站等 ) 或 PoE 网络集线器。
3. 将 PoE 电源线插入交流电插座。
技术规格
以下表格是对 PoE 插座技术规格的介绍 :
IEEE802.3 10BASE-T
标准
IEEE802.3u 100BASE-T
IEEE802.3af
连接器 直流电输出 : 电源接针 :4,5(V+), 7,8(V-)
10BASE-T: 2 对 UTP/STP Cat.3, 4,5 线
EIA/TIA-568 100-ohm (100m)
网线
100BASE-TX: 2 对 UTP/STP Cat.5 线
EIA/TIA-568 100-ohm (100m)
指示灯 系统电源 ( 绿色 )
电源输入
Input Power: 100~240V, 50~60Hz, 0.3A
电源输出
48V DC, 0.3A
操作环境 0 ° C~ 40 ° C; 90% 湿度 ( 非凝结 )
保存温度
0˚C~70˚C
尺寸
117mm x 60mm x 35mm (L x W x H)
FCC Class B, CE, UL, cUL, CE/EN60950,
EMI & Safety
VCCI, MIC, CCC
28
