It

4

Puntare i due telecomandi l’uno verso

l’altro, quindi premere il tasto che invierà il

segnale da memorizzare al telecomando di

questo ricevitore.

PRESS KEY

 rimane acceso ad indicare che il

telecomando è pronto ad accettare segnale.

• I telecomandi devono rimanere a una

distanza di circa 3 cm l’uno dall’altro.

5

Premere il tasto sull’altro telecomando

che trasmette il segnale da memorizzare col

telecomando di questo ricevitore.

Ad esempio, per apprendere il segnale di

riproduzione, tenere premuto brevemente



.

Se l’apprendimento ha successo, il display del

telecomando mostra

OK

.

1

Se l’apprendimento è fallito, il display del

telecomando mostra brevemente

ERROR

 e

quindi di nuovo

PRESS KEY

. In tal caso, tenere

premuto il pulsante (di apprendimento) e

variare la distanza fra i telecomandi fino a che

OK

 appare.

2

Alcuni tasti rappresentano operazioni che non

si possono memorizzare da altri telecomandi. I

tasti disponibili sono i seguenti:



6

Per programmare altri segnali per il

componente corrente, ripetere i punti 4 e 5.

Per programmare i segnali per altri

componenti, uscire e ripetere i punti da 1 a 5.

7

Tenere premuto MULTI OPERATION per

due secondi per uscire e memorizzare

quanto fatto.

Nota

1 Si tenga presente che eventuali interferenze dal televisore o da altri dispositivi possono, a volte, causare la

memorizzazione del segnale errato nel telecomando.

2 • Alcuni comandi emessi da altri telecomandi non possono essere memorizzati, ma nella maggior parte dei casi è

sufficiente avvicinare o allontanare i telecomandi.

• Se il display del telecomando mostra

MEMORY FULL

, la memoria è piena. Per cancellare un tasto programmato

che non viene utilizzato, in modo da liberare la memoria (alcuni segnali occupano una quantità di memoria maggiore

di altri), vedere

Cancellazione di una delle impostazioni dei tasti del telecomando

 a pagina 16.

• A seconda del comando appreso, può non essere l'uso della comunicazione RF a due vie può non essere possibile.

In tal caso, usare la trasmissione a segnale IR. Per istruzioni sul passaggio dall'una all'altra delle modalità IR ed RF,

vedere

Uso di altri componenti via comunicazioni RF

 a pagina 7.

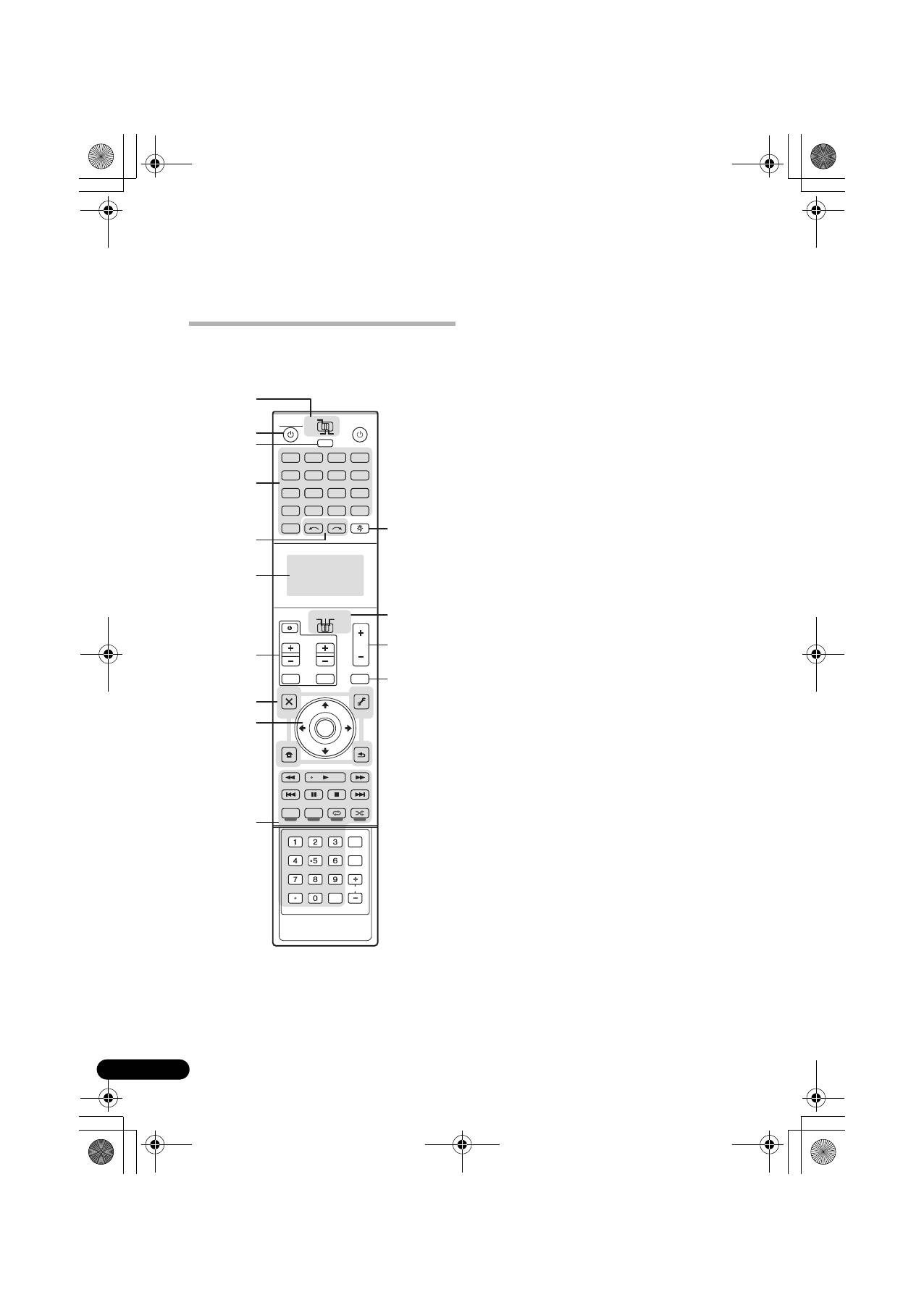

DVD

RECEIVER

SOURCE

MAIN

MULTI OPERATION

ZONE2

3

iPod

USB

OPTION

MULTI CH

ADAPTER

NET RADIO

INPUT SELECT

LIGHT

CD

PHONO

AUX

VIDEO

CD-R

IN

TUNER

HMG

BD

TV

HDMI

DVR

BDR

12

3 cm

DVD

RECEIVER

SOURCE

MAIN

MULTI

OPERATION

AUDIO

VIDEO

ZONE2

SOURCE

TV

RECEIVER

3

iPod

USB

OPTION

MULTI CH

ADAPTER

NET RADIO

INPUT SELECT

LIGHT

CD

PHONO

AUX

INPUT

MUTE

MUTE

VOL

VOL

TV CONTROL

CH

VIDEO

CD-R

IN

TUNER

HMG

BD

TV

HDMI

DVR

BDR

1

2

AUDIO

PARAMETER

TOP MENU

BAND

iPod CTRL

PTY SEARCH

CATEGORY

LIST

TOOLS

HOME

MENU

STATUS

THX

PQLS

MPX

MEMORY

PHASE CTRL

CH LEVEL

T.EDIT

GUIDE

VIDEO

PARAMETER

INPUT

MUTE

TUNE

TUNE

PRESET

PRESET

MUTE

PGM

MENU

TV CONTROL

STEREO

SIGNAL SEL SLEEP

AUDIO

INFO

DIMMER

A.ATT

CLR

SBch

MCACC

HDMI OUT

D.ACCESS

ENTER

CLASS

DISP

CH

AUTO/ALC/

DIRECT

STANDARD ADV SURR

ENTER

RETURN

CU-RF100_DE_IT_NL_RU.book  Page 15  Wednesday, March 17, 2010  6:31 PM

16

It

Cancellazione di una delle

impostazioni dei tasti del

telecomando

Questa operazione causa la cancellazione di

uno dei tasti programmati e ripristina il tasto

sui valori di fabbrica.

1

Tenere premuto MULTI OPERATION, poi

premere HOME MENU.

Sul display del telecomando appare

SETUP

MENU

.

2

Usare

/

 per scegliere ‘ERASE

LEARNING’, poi premere ENTER.

Il display di telecomando vi invita ad indicare il

componente corrispondente al pulsante da

reinizializzare.

3

Premere il tasto relativo alla fonte

d’ingresso corrispondente al comando che si

desidera cancellare, quindi premere ENTER.

Sul display del telecomando lampeggia

PRESS

KEY

.

4

Tenere premuto il tasto da cancellare per

due secondi.

Il display del telecomando mostra

OK

 o

NO

CODE

 a confermare la cancellazione.

5

Ripetere il punto 4 per cancellare altri

tasti.

6

Tenere premuto MULTI OPERATION per

due secondi una volta finito.

Reinizializzazione

dell’assegnazione di un

selettore d’ingresso

Questa operazione cancella l’impostazione di

un selettore di funzione del telecomando,

riportandola al valore predefinito.

1

Tenere premuto MULTI OPERATION, poi

premere HOME MENU.

Sul display del telecomando appare

SETUP

MENU

.

2

Usare

/

 per scegliere ‘KEY RESET’, poi

premere ENTER.

Il display di telecomando vi invita ad indicare il

componente corrispondente al pulsante da

reinizializzare.

3

Premere il selettore d’ingresso da

reinizializzare, poi tenere premuto ENTER per

un paio di secondi.

Sul display del telecomando appare

OK

 una

volta che l’impostazione del selettore

d’ingresso del telecomando è reinizializzata.

Ripristino delle impostazioni del

telecomando

Usare questa procedura per riportare alle

impostazioni di fabbrica tutte le impostazioni

del telecomando.

1

1

Tenere premuto MULTI OPERATION, poi

premere HOME MENU.

Sul display del telecomando appare

SETUP

MENU

.

2

Usare

/

 per scegliere ‘ALL RESET’, poi

premere ENTER.

Sul display lampeggia

ALL RESET

.

3

Tenere premuto ENTER per circa due

secondi.

Il display di telecomando mostra

OK

 per

confermare che le preimpostazioni del

telecomando sono state cancellate.

Codici di preselezione predefiniti

Usare questa caratteristica per controllare

quale codice di preselezione sia assegnato ad

un selettore d’ingresso.

1

Tenere premuto MULTI OPERATION, poi

premere HOME MENU.

Sul display del telecomando appare

SETUP

MENU

.

2

Usare

/

 per scegliere ‘READ PRESET

ID‘, poi premere ENTER.

Il telecomando vi invita ad indicare il pulsante

da controllare.

Nota

1 Fatte le operazioni viste in

Selezione diretta dei codici di preselezione

 a pagina 14, tutti i segnali appresi dai selettori di

ingresso vengono cancellati. Questa funzione è conveniente per reinizializzare alcuni, ma non tutti i selettori

d’ingresso.

CU-RF100_DE_IT_NL_RU.book  Page 16  Wednesday, March 17, 2010  6:31 PM

17

It

3

Premere il selettore di funzione del

componente il cui codice di preselezione

volete controllare e premere ENTER.

La marca ed il codice di preselezione appaiono

nel display per tre secondi.

Cambio manuale del nome di un

ingresso

È possibile cambiare il nome di un ingresso

che appare nel display del telecomando

quando lo scegliete (potreste ad esempio

cambiare

DVR/BDR

 in

DVR-LX61

).

1

Tenere premuto MULTI OPERATION, poi

premere HOME MENU.

Sul display del telecomando appare

SETUP

MENU

.

2

Usare

/

 per scegliere ‘RENAME’, poi

premere ENTER.

Il telecomando vi invita ad indicare il pulsante

cui cambiare nome.

3

Premere il selettore di funzione cui

cambiare nome e quindi ENTER.

1

4

Usare

/

 per scegliere ‘NAME EDIT’,

poi premere ENTER.

Per riportare il pulsante al suo nome originale

(predefinito), scegliere

NAME RESET

 qui

sopra.

5

Modificare il nome dell’ingresso del

display del telecomando premendo ENTER

finito il lavoro.

Usare

/

 per cambiare il carattere e

/

per cambiare di posizione. Il nome può avere

fino a 14 caratteri.

Funzione diretta

• Impostazione predefinita:

ON

È possibile utilizzare la funzione diretta per

controllare un componente tramite il

telecomando e, al contempo, utilizzare il

ricevitore per riprodurre un altro componente.

Questo consente, ad esempio, di utilizzare il

telecomando per impostare e ascoltare un CD

sul ricevitore e quindi di utilizzare il

telecomando per riavvolgere un nastro nel

videoregistratore, continuando ad ascoltare il

lettore CD.

Quando è attivata la funzione diretta, qualsiasi

componente selezionato tramite i selettori

della fonte di segnale verrà selezionato sia dal

ricevitore che dal telecomando. Se si disattiva

la funzione diretta, sarà possibile controllare il

telecomando senza influire sul ricevitore.

1

Tenere premuto MULTI OPERATION, poi

premere HOME MENU.

Sul display del telecomando appare

SETUP

MENU

.

2

Usare

/

 per scegliere ‘DIRECT FUNC’,

poi premere ENTER.

Il telecomando vi invita ad indicare il pulsante

da controllare.

3

Premere il tasto relativo all’ingresso del

componente che si desidera controllare, poi

premere ENTER.

2

4

Usare

/

 per portare la funzione

diretta su ON o OFF, poi premere ENTER.

Il telecomando visualizza

OK

 a conferma

dell’operazione.

Multi Operation e System Off

La funzione Multi Operation consente di

programmare una serie di 6 comandi al

massimo per i componenti del sistema. Ad

esempio, potreste accendere il televisore, il

lettore DVD ed iniziare la riproduzione di un

DVD usando solo due pulsanti del

telecomando.

Nota

1

Il nome

TV CONTROL

 può venire cambiato quando il selettore di funzione del telecomando viene portato su

TV

. Per

cambiare i nomi degli ingressi, portare il selettore di funzione del telecomando su

SOURCE

.

2

Non si possono usare con la funzione diretta

TUNER

,

HMG NET RADIO

,

ADAPTER PORT

 e

iPod USB

.

CU-RF100_DE_IT_NL_RU.book  Page 17  Wednesday, March 17, 2010  6:31 PM

18

It

Come in Multi Operation, la funzione System

Off consente di utilizzare un solo tasto per

arrestare e spegnere contemporaneamente

una serie di componenti del sistema.

1

Programmazione di un’operazione

multipla o di una sequenza di arresto

Portare il selettore della modalità di

telecomando su

RECEIVER

 per programmare

le funzioni di questo ricevitore, su

SOURCE

 per

programmare funzioni di altri componenti.

1

Tenere premuto MULTI OPERATION, poi

premere HOME MENU.

Sul display del telecomando appare

SETUP

MENU

.

2

Usare

/

 per scegliere ‘MULTI

OPERATE’ o ‘SYSTEM OFF’ dal menu e

premere ENTER.

Se si sceglie Multi Operation

 (

MULTI

OPERATE

), il display del telecomando vi invita

a scegliere un selettore d’ingresso.

Se si è scelto System Off

 (

SYSTEM OFF

),

passare alla fase 4.

3

Premere il selettore d’ingresso del

componente che dà inizio alla modalità Multi

Operation e premere ENTER.

Ad esempio, per iniziare la sequenza

accendendo il lettore DVD, premere

DVD

.

4

Usare

/

 per scegliere ‘EDIT CODE’, poi

premere ENTER.

Per cancellare sequenze Multi Operation (o di

spegnimento) dalla memoria, scegliere

CLEAR

CODE

 qui sopra.

5

Usare

/

 per scegliere un comando

della sequenza e poi premere ENTER.

Se è il primo comando della sequenza,

scegliere

1ST CODE

. Scegliere altrimenti il

seguente comando della sequenza.

PRESS

KEY

 lampeggia una volta premuto

ENTER

.

6

Se necessario, premere il tasto relativo

alla fonte di segnale del componente per il

quale si desidera immettere il comando.

Questa operazione è necessaria solo se il

comando si riferisce a un nuovo componente

(fonte di segnale).

7

Scegliere il pulsante del comando che si

desidera immettere.

Si possono scegliere i seguenti comandi del

telecomando:



• Non è necessario programmare

l’accensione o lo spegnimento del

ricevitore, poiché questa operazione viene

effettuata automaticamente.

Con componenti Pioneer

, non è necessario:

• programmare lo spegnimento in una

sequenza di spegnimento (salvo nel caso

di registratori DVD);

Questi hanno la priorità nelle sequenze Multi

Operation (ma non di spegnimento).

Nota

1 • Per consentire il corretto funzionamento di Multi Operation e System Off, è necessario impostare il telecomando in

modo che funzioni con il televisore e altri componenti (per ulteriori informazioni, vedere

Impostazione del telecomando

per controllare altri componenti

 a pagina 13).

• L’accensione di alcune unità può richiedere più tempo quindi, in questo caso, potrebbe essere impossibile

effettuare operazioni multiple.

• I comandi di accensione e spegnimento funzionano solo con i componenti dotati della modalità standby.

• È possibile programmate fino a 5 comandi per System Off.

DVD

RECEIVER

SOURCE

MAIN

MULTI

OPERATION

AUDIO

PARAMETER

VIDEO

PARAMETER

ZONE2

SOURCE

TV

RECEIVER

3

iPod

USB

OPTION

MULTI CH

ADAPTER

NET RADIO

INPUT SELECT

LIGHT

CD

PHONO

AUX

INPUT

MUTE

MUTE

VOL

VOL

TV CONTROL

CH

VIDEO

CD-R

IN

TUNER

HMG

BD

TV

HDMI

DVR

BDR

1

2

AUDIO

PARAMETER

TOP MENU

BAND

iPod CTRL

PTY SEARCH

CATEGORY

LIST

TOOLS

HOME

MENU

STATUS

THX

PQLS

MPX

MEMORY

PHASE CTRL

CH LEVEL

T.EDIT

GUIDE

VIDEO

PARAMETER

INPUT

MUTE

TUNE

TUNE

PRESET

PRESET

MUTE

PGM

MENU

TV CONTROL

STEREO

SIGNAL SEL SLEEP

AUDIO

INFO

DIMMER

A.ATT

CLR

SBch

MCACC

HDMI OUT

D.ACCESS

ENTER

CLASS

DISP

CH

AUTO/ALC/

DIRECT

STANDARD ADV SURR

ENTER

RETURN

CU-RF100_DE_IT_NL_RU.book  Page 18  Wednesday, March 17, 2010  6:31 PM

19

It

8

Ripetere i punti da 5 a 7 per programmare

una sequenza di comandi.

9

Finita l’operazione, usare

/

 per

scegliere ‘EDIT EXIT’ dal menu e premere

ENTER.

Si torna al menu di impostazione Setup del

telecomando. Scegliere

EXIT SETUP

 per

uscire.

Uso della funzione Multi Operation

Potete iniziare sequenze Multi Operation con

ricevitore acceso o in standby.

1

Premere MULTI OPERATION.

Sul display lampeggia

MULTI OPERATE

.

2

Premere un selettore d’ingresso relativo

a una fonte di segnale impostata per

un’operazione multipla.

Il ricevitore si accenderà (se era in standby) e

l’operazione multipla programmata verrà

eseguita automaticamente.

1

Uso della funzione System Off

1

Premere MULTI OPERATION.

Sul display lampeggia

MULTI OPERATE

.

2

Premere



SOURCE.

La sequenza di comandi programmata viene

eseguita e tutti i componenti Pioneer si

spengono

2

, seguiti da questo ricevitore.

3

Controllo di componenti

Dopo aver immesso i codici appropriati (vedere

Selezione diretta dei codici di preselezione

 a

pagina 14), questo telecomando può essere

utilizzato per controllare altri componenti.

Portare il selettore di funzione del telecomando

su

SOURCE

 e poi premere i selettori d’ingresso

per scegliere un componente.

•

TV CONTROL

 del telecomando sono

dedicati a controllare un televisore

assegnato al selettore di funzione

TV

. Se si

utilizzano due televisori, assegnare il

televisore principale al selettore di funzione

TV

.



Nota

1

Le modalità IR ed RF di questo telecomando possono venire scelte separatamente per gli ingressi individuali. Per

eseguire una operazione multipla con un dispositivo (sorgente di segnale) per la quale la modalità IR è scelta, puntare

il telecomando verso il sensore di quel dispositivo.

RECEIVER

SOURCE

MAIN

MULTI

OPERATION

ZONE2

3

DVD

BD

HDMI

DVR

BDR

MULTI

OPERATION

RECEIVER

SOURCE

MAIN

MULTI

OPERATION

ZONE2

3

DVD

BD

HDMI

DVR

BDR

MULTI

OPERATION

2 Per evitare che venga spento accidentalmente un registratore DVD in fase di registrazione, non vengono inviati codici

per lo spegnimento di registratori DVD.

3 • Le modalità IR ed RF di questo telecomando possono venire scelte separatamente per gli ingressi individuali. Per

spegnere un dispositivo (ingresso) per il quale la modalità IR è scelta usando la funzione System Off, puntare il

telecomando verso il sensore di telecomando di quel dispositivo.

• Se il codice di alimentazione di un’altra marca viene registrato, l’operazione di accensione o spegnimento può

venire invertita. Nell’usare la funzione System Off per una operazione multipla, compresi i codici di alimentazione di

altre marche, controllare sempre che tutti i componenti si siano spenti.

DVD

RECEIVER

SOURCE

MAIN

MULTI

OPERATION

AUDIO

PARAMETER

VIDEO

PARAMETER

ZONE2

SOURCE

TV

RECEIVER

3

iPod

USB

OPTION

MULTI CH

ADAPTER

NET RADIO

INPUT SELECT

LIGHT

CD

PHONO

AUX

INPUT

MUTE

MUTE

VOL

VOL

TV CONTROL

CH

VIDEO

CD-R

IN

TUNER

HMG

BD

TV

HDMI

DVR

BDR

1

2

AUDIO

PARAMETER

TOP MENU

iPod CTRL

PTY SEARCH

CATEGORY

LIST

TOOLS

HOME

MENU

STATUS

THX

PQLS

MPX

MEMORY

PHASE CTRL

CH LEVEL

T.EDIT

GUIDE

GUIDE

VIDEO

PARAMETER

INPUT

MUTE

TUNE

TUNE

PRESET

PRESET

MUTE

PGM

MENU

TV CONTROL

STEREO

SIGNAL SEL SLEEP

AUDIO

INFO

DIMMER

A.ATT

CLR

SBch

MCACC

HDMI OUT

D.ACCESS

ENTER

CLASS

DISP

CH

AUTO/ALC/

DIRECT

STANDARD ADV SURR

ENTER

RETURN

BAND

CU-RF100_DE_IT_NL_RU.book  Page 19  Wednesday, March 17, 2010  6:31 PM

20

It

Tasto(i)

TV

Televisore

(Monitor)

BD/DVD

HDD/DVR

VCR

SAT/CATV



SOURCE

POWER

ON/OFF

POWER

ON/OFF

POWER

ON/OFF

POWER

ON/OFF

POWER

ON/OFF

POWER

ON/OFF

Tasti numerici

numeri

numeri

numeri

numeri

numeri

numeri

•

(punto)

•

(punto)

KURO LINK

CLEAR

+

–



ENTER

(CLASS)

CH ENTER

CH ENTER

ENTER

CLEAR

–

ENTER

EXIT/INFO

EXIT

TOP MENU

TOP MENU/

DISC NAVI

–

LIST

TOOLS/

GUIDE

USER MENU

TOOLS

a

GUIDE

–

GUIDE



/



/



/





/



/



/





/



/



/





/



/



/





/



/



/



–



/



/



/



ENTER

ENTER

ENTER

ENTER

ENTER

–

ENTER

HOME MENU HOME MENU HOME MENU HOME

MENU

–

HOME

RETURN

RETURN

RETURN

RETURN

–

RETURN

PGM

(

Rosso)

rosso

rosso

–

HDD/DVD

–

rosso

MENU

(verde)

verde

verde

–

MENU

–

verde

(giallo)

giallo

giallo

–

VCR

–

giallo

 (blu)

blu

blu

MENU

TV/DTV

–

blu



–

–











–

AUTO SETUP







C/





–

FREEZE







D/





–

–







A/





–

–











ANT

AV SELECTION







B/





–

SCREEN  SIZE







E/



AUDIO

AUDIO

AUDIO

AUDIO

AUDIO

AUDIO

AUDIO

DISP

DISPLAY

DISPLAY

DISPLAY

DISPLAY

–

DISPLAY/

INFO

CH +/–

CH+/-

CH+/-

OUTPUT

RESOLUTION

+/–

a

CH+/-

CH+/-

CH+/-



 +



–

–

–

–

–

RECORD

a.Controlli per BD.

CU-RF100_DE_IT_NL_RU.book  Page 20  Wednesday, March 17, 2010  6:31 PM

21

It

Tasto(i)

LD

CD/CD-R/SACD

MD/DAT

TAPE



SOURCE

POWER

ON/OFF

POWER ON/OFF POWER

ON/OFF

POWER

ON/OFF

Tasti numerici

numeri

numeri

numeri

–

•

(punto)

+10

>10/CLEAR

CLEAR

a

CLEAR

ENTER

(CLASS)

ENTER

DISC/ENTER

–

ENTER

TOP MENU –

–

–

–

LEGATO LINK

b

–

–



/



/



/





/



/



/



–

–



/



/



/



ENTER

ENTER

–

–



–

SACD SETUP

b

–

–

RETURN

–

–

–

PGM

(

Rosso)

PROGRAM

(giallo)

REPEAT

 (blu)

SHUFFLE



























































/MS–

c











/MS+

c



AUDIO

AUDIO

PURE AUDIO

b

–

–

DISP

DISPLAY/

INFO

TIME

b

–

–

a.Comandi per MD.

b.Comandi per SACD.

c.Comandi per DAT.

Tasto(i)

(Proiettore)

TV



SOURCE

POWER ON

1

MOVIE

2

STANDARD

3

DYNAMIC

4

USER1

5

USER2

6

USER3

7

COLOR+

8

SHARP+

9

GAMMA

0

COLOR-

•

(punto)

SHARP-

ENTER

(CLASS)

COLOR

TEMP

EXIT

INFO



/



/



/

 

/



/



/



ENTER

ENTER

TEST

HIDE

MENU



HDMI1



HDMI2



COMP.



VIDEO



S-VIDEO



BRIGHT-



BRIGHT+

AUDIO

POWER OFF

DISP

ASPECT

CH +/–

CONTRAST

+/-

CU-RF100_DE_IT_NL_RU.book  Page 21  Wednesday, March 17, 2010  6:31 PM

22

It

Capitolo 4:

Controlli e display

Telecomando

Questa sezione spiega come usare il

telecomando del ricevitore.

Il telecomando è dotato di convenienti codici a

colori corrispondenti ai componenti da

controllare secondo il sistema seguente:

•

Bianco

 – Controllo del ricevitore, controllo

del televisore

•

Blu

 – Altri controlli (vedere pagina 19)

1

Selettore di funzione MULTI-ZONE

Consente di eseguire operazioni nella zona

principale, in ZONE 2 e ZONE 3.

2



 RECEIVER

Consente di passare alternativamente dalla

modalità standby alla modalità di accensione

del ricevitore.

3

MULTI OPERATION

Usare questo pulsante per eseguire operazioni

multiple (pagina 17).

4

Selettori di ingresso

Premere per selezionare il controllo degli altri

componenti. Il pulsante

AUX

 è utilizzabile solo

con modelli in cui è usato.

5

INPUT SELECT

Utilizzare per selezionare un ingresso.

6

Display a caratteri

Questo display mostra informazioni durante la

trasmissione di segnale. Il display del

telecomando differisce quando si controlla il

ricevitore con raggi infrarossi e quando lo si fa

con la comunicazione RF a due vie. Per

maggiori dettagli, vedere

Display del

telecomando

 a pagina 24.

7

Tasti TV CONTROL

Questi pulsanti sono riservati al controllo del

televisore assegnato al selettore

TV

.

8

Tasti di impostazione del ricevitore

Portare prima il selettore di funzione del

telecomando su

RECEIVER

 per avere

accesso a:

DVD

RECEIVER

SOURCE

MAIN

MULTI

OPERATION

AUDIO

PARAMETER

TOP MENU

BAND

iPod CTRL

PTY SEARCH

CATEGORY

LIST

TOOLS

HOME

MENU

STATUS

THX

PQLS

MPX

MEMORY

PHASE CTRL

CH LEVEL

T.EDIT

GUIDE

VIDEO

PARAMETER

ZONE2

SOURCE

TV

RECEIVER

3

iPod

USB

OPTION

MULTI CH

ADAPTER

NET RADIO

INPUT SELECT

LIGHT

CD

PHONO

AUX

INPUT

MUTE

TUNE

TUNE

PRESET

PRESET

MUTE

PGM

MENU

VOL

VOL

TV CONTROL

CH

VIDEO

CD-R

STEREO

SIGNAL SEL SLEEP

AUDIO

INFO

DIMMER

A.ATT

CLR

SBch

MCACC

HDMI OUT

D.ACCESS

ENTER

CLASS

DISP

CH

AUTO/ALC/

DIRECT

STANDARD ADV SURR

IN

TUNER

HMG

BD

TV

HDMI

DVR

BDR

1

2

ENTER

RETURN

1

2

3

4

7

8

9

10

5

6

11

12

13

14

CU-RF100_DE_IT_NL_RU.book  Page 22  Wednesday, March 17, 2010  6:31 PM

23

It

AUDIO PARAMETER

 – Da utilizzare per

accedere alle opzioni Audio.

VIDEO PARAMETER

 – Da utilizzare per

accedere alle opzioni Video.

HOME MENU

 – Da usare per raggiungere

il menu Home.

RETURN

 – Premere per confermare e

uscire dalla schermata del menu corrente.

9

///

/ENTER

Utilizzare i tasti freccia per impostare il sistema

audio surround e le opzioni Audio o Video.

10 Tasti di controllo del ricevitore

Portare prima il selettore di funzione del

telecomando su

RECEIVER

 per avere

accesso a:

STATUS

 – Premere per controllare le

impostazioni del ricevitore selezionate.

PHASE CTRL

 – Premere per attivare/

disattivare Phase Control o Full Band

Phase Control.

CH LEVEL

 – Premere ripetutamente per

selezionare un canale, quindi utilizzare

/



 per regolare il livello.

THX

 – Premere per selezionare una

modalità di ascolto Home THX.

PQLS

 – Premere per scegliere

l’impostazione PQLS.

AUTO/ALC/DIRECT

 – Permette di

scegliere fra Auto Surround, il modo Auto

Level Control, il modo Optimum Surround

ed il modo Stream Direct.

STEREO

 – Permette di scegliere la

riproduzione stereo o il modo Front Stage

Surround Advance.

STANDARD

 – Premere per ottenere la

decodifica Standard e per impostare le

varie modalità (

2

 Pro Logic, Neo:6, ecc.).

ADV SURR

 – Utilizzare per passare tra le

diverse modalità surround.

SIGNAL SEL

 – Utilizzare per scegliere un

segnale in ingresso.

SLEEP

 – Utilizzare per attivare la modalità

di pausa nel ricevitore e per selezionare

l’intervallo di tempo prima del passaggio

alla modalità di pausa.

DIMMER

 – Consente di attenuare o

aumentare la luminosità del display.

A.ATT

 – Consente di attenuare (diminuire)

il livello di un segnale d’ingresso analogico

per prevenire la distorsione del suono.

SBch

 – Il pulsante

SBch

 è utilizzabile solo

con modelli in cui è usato.

MCACC

 – Premere per passare da una

preselezione MCACC all’altra.

HDMI OUT

 – Cambia il terminale di uscita

HDMI.

11

 LIGHT

Da premere per accendere o spegnere

l’illuminazione dei tasti.

1

12 Selettore di funzione del telecomando

Impostarlo su

RECEIVER

 per controllare il

ricevitore,

TV

 o

SOURCE

 per controllare un

televisore o un’altra sorgente.

Se questo comando è su

RECEIVER

, il

ricevitore può essere controllato (usato per

scegliere i comandi bianchi). Utilizzare questo

comando anche per impostare il suono

surround.

13 VOL +/–

Utilizzare per impostare il volume d’ascolto.

14 MUTE

Consente di escludere il suono o di ripristinarlo

se è stato escluso in precedenza (il suono viene

ripristinato anche mediante la regolazione del

volume).

Nota

1 Tenere premuto

LIGHT

 per 5 secondi per impostare la modalità di illuminazione 1 o 2. Se si imposta

LIGHT MODE 2

(predefinito), l’illuminazione si accende solo quando il pulsante

LIGHT

 del telecomando viene premuto. Se si passa

a

LIGHT MODE 1

, l’illuminazione ha luogo quando qualsiasi pulsante viene premuto.

LIGHT MODE 1

 abbrevia la

durata delle batterie.

CU-RF100_DE_IT_NL_RU.book  Page 23  Wednesday, March 17, 2010  6:31 PM

24

It

Display del telecomando

1

Display del telecomando per la

trasmissione a raggi infrarossi

(predefinita)

Display di telecomando per la

comunicazione RF a due vie

2

1

Indicatore della zona operativa del

telecomando

Indica quale zona del telecomando è

attualmente in uso. Il display indica

l’impostazione del selettore di funzione MULTI-

ZONE.

Solo durante la comunicazione RF a due vie:

La casella sul display indica lo status di

comunicazione fra questo telecomando ed il

ricevitore.

(Casella bianca con lettere nere):

La comunicazione a due vie è stabilita ed il

ricevitore è acceso.

(Casella grigia con lettere nere):

La comunicazione a due vie è stabilita ed il

ricevitore è spento.

(Solo lettere bianche):

La comunicazione a due vie non funziona bene.

In tal caso, l’area che indica lo status del

ricevitore (

12

) non appare.

2

Indicatore di invio del codice di

telecomando

Appare quando il telecomando invia segnali.

3

Indicatore della modalità di invio del

codice di telecomando

Indica che i codici di telecomando stanno

venendo inviati via raggi infrarossi (

IR

) o via

comunicazione

RF

.

4

Indicatore di uso del telecomando

Indica quale modalità del telecomando è

attualmente in uso. Il display indica

l’impostazione del selettore di funzione del

telecomando.

5

Indicatore di ingresso e di invio di codici

Indica quale ingresso è attualmente usato dal

telecomando. Se un pulsante viene premuto ed

il suo codice di controllo viene inviato, appare

il nome del codice.

Nota

1

Il display si illumina quando si usa il telecomando e si spegne dopo 20 secondo se nessuna operazione viene fatta. In

modalità Remote Setup, l’impostazione viene cancellata ed il display si spegne se nessuna operazione viene eseguita

per 1 minuto (pagina 12).

2 • Viene visualizzato quando un adattatore RF viene collegato al ricevitore e appaiato col telecomando. Per maggiori

dettagli, vedere

Uso della funzione di comunicazione RF

 a pagina 5.

• A seconda dell’ambiente di comunicazione, la comunicazione a due vie può non funzionare bene ed il display del

telecomando non riflettere lo stato del ricevitore.

MAIN

SOURCE

IR

iPod/USB

1

2 3

4

5

6

7

MAIN

VIDEO

RCV CTRL

RF

AV  RECEIVER 1. Adv MCACC +12.

0dB

1

2 3

4

5

6

8 9

10

11

12

MAIN

MAIN

MAIN

CU-RF100_DE_IT_NL_RU.book  Page 24  Wednesday, March 17, 2010  6:31 PM

25

It

6

Area che indica lo status del telecomando

7

Nessuna indicazione

Nulla viene indicato se la modalità di invio di

codici di telecomando è impostata su

IR

.

8

Indicatori di scorrimento

Si illuminano se al momento dell’impostazione

ci sono altri elementi selezionabili non

visualizzati.

9

Indicatore di ingresso del ricevitore

Indica l'ingresso attualmente scelto per la zona

del ricevitore.

10 Display del ricevitore

Visualizza le stesse informazioni visualizzate

dal display del ricevitore.

11 Display del volume principale

Indica il volume della zona principale del

ricevitore con una icona ed in decibel (dB). Se

l’audio è silenziato, appare l’icona

.

12 Area che indica lo status del ricevitore

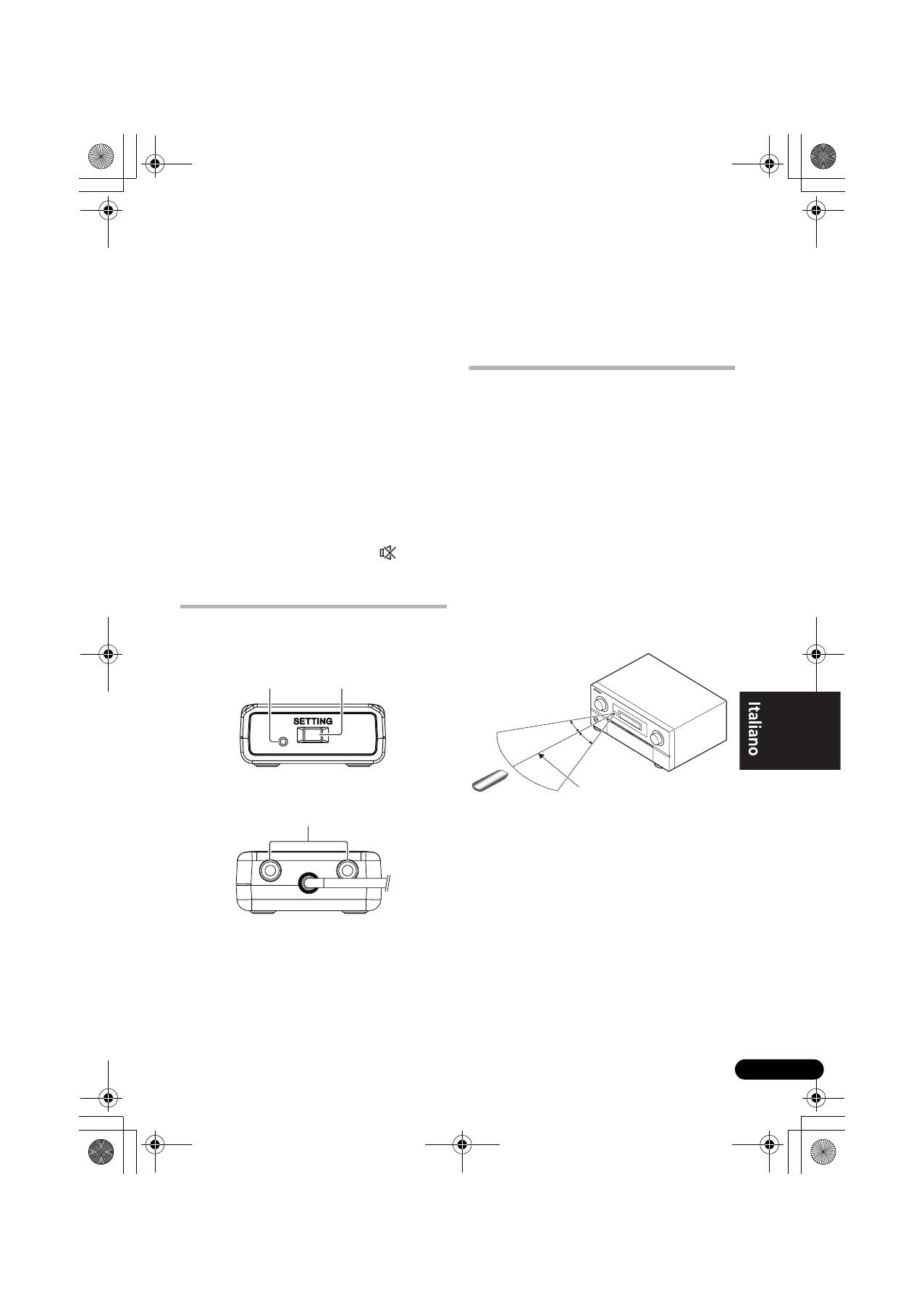

Adattatore RF

Anteriore

Retro

1

LED

2

SETTING

Usata per il pairing dell’adattatore RF e del

telecomando (pagina 6).

3

Terminali IR blaster

Collegare il cavo IR blaster (pagina 7).

Gamma operativa del

telecomando con trasmissioni

ad infrarossi (IR)

Il telecomando può non funzionare

correttamente se:

• Sono presenti ostacoli tra il telecomando e

il sensore di telecomando del ricevitore.

• La luce diretta del sole o una luce

fluorescente perviene direttamente al

sensore remoto.

• Il ricevitore si trova vicino a un dispositivo

che emette raggi infrarossi.

• Il ricevitore viene utilizzato

contemporaneamente con un altro

telecomando a raggi infrarossi.

2

1

3

7 m

30°

30°

CU-RF100_DE_IT_NL_RU.book  Page 25  Wednesday, March 17, 2010  6:31 PM

26

It

Capitolo 5:

Informazioni aggiuntive

Risoluzione dei problemi

Le operazioni non corrette sono spesso interpretate come problemi o malfunzionamenti. Se si

ritiene che il telecomando abbia qualche problema, controllare quanto segue. Se il problema non

può venire eliminato neppure facendo i controlli suggeriti, chiedere al più vicino centro assistenza

indipendente autorizzato da Pioneer di eseguire le riparazioni necessarie.

Sintomo

Soluzione

È impossibile attivare

l’alimentazione.

• Se il telecomando è regolato sulla modalità di comunicazione RF a due vie, il

ricevitore non può venire acceso se

RF Remote Setup

 o

EXTENSION Setup

non è regolato su

ON

 (vedere le istruzioni per l’uso del ricevitore).

• Se il telecomando è regolato sulla modalità di comunicazione RF a due vie,

controllare se l’adattatore RF è collegato correttamente al ricevitore.

Non è possibile utilizzare il

telecomando.

• Regolare la modalità del telecomando in modo uguale a quella dell’unità

principale (vedere

Uso di più ricevitori

 a pagina 13).

• Controllare se la modalità del telecomando del ricevitore è impostata

correttamente (vedere le istruzioni per l’uso del ricevitore).

• Provare a sostituire le batterie del telecomando (vedere

Installazione delle

batterie

 a pagina 4).

• Utilizzare il telecomando entro circa 7 metri e con un angolo di 30 gradi dal

sensore di telecomando del pannello anteriore (vedere

Gamma operativa del

telecomando con trasmissioni ad infrarossi (IR)

 a pagina 25).

• Controllare che non siano presenti ostacoli tra il ricevitore e il telecomando.

• Verificare che sul sensore di telecomando non si riflettano fonti luminose

intense o fluorescenti.

• Controllare i collegamenti della presa

CONTROL IN

 (vedere le istruzioni per

l’uso del ricevitore).

Il ricevitore o altri

componenti non sono

utilizzabili con le

comunicazione RF a due vie.

• Potrebbero eserci interferenze radio con altri dispositivi. Provare ad

aumentare la distanza da forni a microonde, dispositivi LAN wireless, altri

dispositivi wireless, ecc. (vedere

Avvertenze per l’uso del telecomando

onnidirezionale RF

 a pagina 10).

• Provare a sostituire le batterie del telecomando (vedere

Installazione delle

batterie

 a pagina 4).

• Se il LED dell’adattatore RF è spento, l’adattatore RF potrebbe non essere

collegato correttamente al ricevitore. Controllare se l’adattatore RF è collegato

correttamente al ricevitore (vedere

Uso della funzione di comunicazione RF

 a

pagina 5).

• Il pairing dei dispositivi può essere cessato. Rifare il pairing (vedere

Pairing

dell’adattatore RF e del telecomando

 a pagina 6).

• Quando il telecomando o l’unità principale vengono reinizializzati, lo viene

anche la funzione di comunicazione RF. Rifare le impostazioni (vedere

Uso

della funzione di comunicazione RF

 a pagina 5).

CU-RF100_DE_IT_NL_RU.book  Page 26  Wednesday, March 17, 2010  6:31 PM

27

It

Specifiche

Telecomando

Alimentazione  . . . . . . . . . . . . . . . . . . . . . . .  DC 3 V

Distanza stimata di trasmissione in linea retta*

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Circa 10 m

Banda di frequenza radio . . . . . . . . . . . . .  2,4 GHz

Sistema di modulazione

. . . . . .Direct Sequence Spread Spectrum (DSSS)

Dimensioni

. . . . . . . . . . . 51 mm (L) x 255 mm (A) x 34 mm (P)

Peso  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  190 g

Adattatore RF

Alimentazione  . . . . . . . . . . . . . . . . . . . . . . .  DC 5 V

Distanza stimata di trasmissione in linea retta*

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Circa 10 m

Banda di frequenza radio . . . . . . . . . . . . .  2,4 GHz

Sistema di modulazione

. . . . . .Direct Sequence Spread Spectrum (DSSS)

Dimensioni

. . . . . . . . . .  49 mm (L) x 21 mm (A) x 64,5 mm (P)

Peso  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  90 g

* La distanza di trasmissione in linea retta è una

stima. Le distanze di trasmissione effettive

dipendono dalle condizioni di uso.

 Nota

• Le specifiche e il design sono soggetti a

possibili modifiche senza preavviso, per

motivi di miglioramenti del prodotto.

Pubblicato dalla Pioneer Corporation.

Copyright © 2010 Pioneer Corporation.

Tutti i diritti sono riservati.

Non è possibile controllare

altri componenti con il

telecomando del sistema.

• Se la batteria è scarica, è possibile che i codici di preselezione siano stati

cancellati. Immettere nuovamente i codici di preselezione.

• I codici di preselezione potrebbero essere errati. Eseguire nuovamente la

procedura per l’immissione dei codici di preselezione.

• I comandi di telecomandi di altri apparecchi appresi con la funzione di

apprendimento in alcuni casi possono non venire appresi correttamente.  In tal

caso, registrare di nuovo tali comandi usando la funzione di apprendimento

(vedere

Programmazione dei segnali provenienti da altri telecomandi

 a

pagina 14). Se non funzionano ugualmente, possono essere in un formato

speciale non apprendibile dal telecomando di questo ricevitore. Usare quindi il

telecomando dell’altro apparecchio.

Il display del telecomando

lampeggia.

Il lampeggiare può avvenire quando le batterie sono quasi scariche. Sostituire

le batterie con altre nuove (vedere

Installazione delle batterie

 a pagina 4).

Sintomo

Soluzione

CU-RF100_DE_IT_NL_RU.book  Page 27  Wednesday, March 17, 2010  6:31 PM

WAARSCHUWING

Dit apparaat is niet waterdicht. Om brand of een

elektrische schok te voorkomen, mag u geen voorwerp

dat vloeistof bevat in de buurt van het apparaat zetten

(bijvoorbeeld een bloemenvaas) of het apparaat op

andere wijze blootstellen aan waterdruppels,

opspattend water, regen of vocht.

D3-4-2-1-3_A1_Nl

Dit apparaat is bestemd voor normaal huishoudelijk

gebruik. Indien het apparaat voor andere doeleinden

of op andere plaatsen wordt gebruikt (bijvoorbeeld

langdurig gebruik in een restaurant voor zakelijke

doeleinden, of gebruik in een auto of boot) en als

gevolg hiervan defect zou raken, zullen de reparaties

in rekening gebracht worden, ook als het apparaat

nog in de garantieperiode is.

K041_A1_Nl

K058a_A1_Nl

Pb

Gebruikersinformatie voor het verzamelen en verwijderen van oude producten en

batterijen

De symbolen op producten, verpakkingen en bijbehorende documenten geven aan

dat de gebruikte elektronische producten en batterijen niet met het gewone

huishoudelijk afval kunnen worden samengevoegd.

Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste

behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten

en batterijen.

Door een correcte verzamelhandeling zorgt u ervoor dat het verwijderde product en/of

batterij op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, wordt

gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

Voor verdere informatie betreffende de juiste behandling, het opnieuw bruikbaar

maken en de recyclage van gebruikte producten en batterijen kunt u contact opnemen

met de plaatselijke overheid of een verkooppunt.

Deze symbolen zijn enkel geldig in de landen van de europese unie.

Indien u zich in een ander dan bovengenoemde landen bevindt kunt u contact

opnemen met de plaatselijke overheid voor meer informatie over de juiste verwijdering

van het product.

Symbolen

voor batterijen

Symbool voor

toestellen

CU-RF100_DE_IT_NL_RU.book  Page 2  Wednesday, March 17, 2010  6:31 PM

Français N ederlands Es pa ño l Deut sc h

Inhoud

01 Voordat u begint

De batterijen plaatsen

 . . . . . . . . . . . . . . . . . . . 4

Stroomschema voor de bediening van de

receiver via RF-tweewegcommunicatie

. . . . . . . 4

02 Gebruik van de RF-

communicatiefunctie

Over de RF-communicatiefunctie

 . . . . . . . . . . . 5

Paren van de RF-adapter met de

afstandsbediening

 . . . . . . . . . . . . . . . . . . . . . . 6

Bedienen van de receiver via RF-communicatie

. . . . 7

Bedienen van andere apparaten via

RF-communicatie

. . . . . . . . . . . . . . . . . . . . . . . 7

De namen van de ingangsfuncties veranderen

overeenkomstig de namen op de receiver

. . . . . 8

De bedieningsfunctie van de

afstandsbediening instellen

 . . . . . . . . . . . . . . . 9

Voorzorgsmaatregelen bij gebruik van de

omnidirectionele RF-afstandsbediening

 . . . . . 10

Waarschuwingen betreffende de golflengte

 . . . 10

Bruikbaar bereik

 . . . . . . . . . . . . . . . . . . . . . 10

Signaalreflectie

 . . . . . . . . . . . . . . . . . . . . . . 11

Voor een veilig gebruik

. . . . . . . . . . . . . . . . . 11

03 De rest van het systeem

bedienen

Over het menu Remote Setup

. . . . . . . . . . . . . 12

Meerdere receivers bedienen

 . . . . . . . . . . . . . 13

De afstandsbediening instellen voor de

bediening van andere apparaten

. . . . . . . . . . . 13

Vooraf ingestelde codes rechtstreeks kiezen

. . . . 14

Signalen van andere afstandsbedieningen

programmeren

. . . . . . . . . . . . . . . . . . . . . . . . 14

Een van de knopinstellingen van de

afstandsbediening wissen

. . . . . . . . . . . . . . . . 16

De ingangstoewijzing van een van de

ingangsfunctieknoppen terugstellen

. . . . . . . . 16

De instellingen van de afstandsbediening

resetten

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

De vooraf ingestelde codes controleren

. . . . . . 16

De ingangsfunctienamen handmatig

veranderen

. . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Directe functie

 . . . . . . . . . . . . . . . . . . . . . . . . 17

De functies Multi Operation en System Off

 . . . 17

Een bedieningsreeks of het uitzetten van

meerdere apparaten programmeren

. . . . . . . 18

De functie Multi Operations gebruiken

. . . . . 19

De functie System Off gebruiken

 . . . . . . . . . 19

Bedienen van apparaten

. . . . . . . . . . . . . . . . . 19

04 Bedieningselementen en

displays

Afstandsbediening

 . . . . . . . . . . . . . . . . . . . . . 22

Display van de afstandsbediening

. . . . . . . . . 24

RF-adapter

 . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Bedieningsbereik van de afstandsbediening

bij overdracht van infraroodsignalen (IR)

. . . . . 25

05 Aanvullende informatie

Problemen oplossen

. . . . . . . . . . . . . . . . . . . . 26

Specificaties

. . . . . . . . . . . . . . . . . . . . . . . . . . 27

De inhoud van de verpakking controleren

Controleer of u de volgende bijgeleverde toebehoren hebt ontvangen:

• AA/LR6 drogecelbatterijen x4

• RF-adapter

• IR-blasterkabel  x2

• Deze handleiding

• Garantiekaart

Hartelijk dank voor uw aankoop van dit Pioneer product. Lees deze gebruiksaanwijzing aandachtig door,

zodat u vertrouwd raakt met de bediening van dit apparaat. Bewaar na het doorlezen deze

gebruiksaanwijzing op een veilige, gemakkelijk te onthouden plaats, voor latere naslag.

CU-RF100_DE_IT_NL_RU.book  Page 3  Wednesday, March 17, 2010  6:31 PM

4

Nl

Hoofdstuk 1:

Voordat u begint

De batterijen plaatsen

 WAARSCHUWING

Verkeerd gebruik van de batterijen kan lekkage

of het barsten van de batterijen tot gevolg

hebben. Neem de volgende

voorzorgsmaatregelen in acht:

• Gebruik nooit oude en nieuwe batterijen

door elkaar.

• Plaats de batterijen zodanig dat de plus- en

minpolen overeenkomen met de

merktekens in het batterijvak.

• Batterijen met dezelfde vorm kunnen een

verschillende spanning hebben. Gebruik

verschillende soorten batterijen niet

samen.

• Bij het wegruimen van gebruikte batterijen

gelieve men rekening te houden met de in

eigen land of streek van toepassing zijnde

milieuwetten en andere openbare

reglementeringen.

•

WAARSCHUWING

Batterijen mogen niet in direct zonlicht of

op een erg warme plaats, zoals in de buurt

van een verwarming of in een auto die in de

zon staat, gebruikt of opgeborgen worden.

Dit kan resulteren in lekkage,

oververhitting, explosie of in brand vliegen

van de batterijen. Bovendien kan de

levensduur van de batterijen afnemen.

Stroomschema voor de

bediening van de receiver via

RF-tweewegcommunicatie

De CU-RF100 omnidirectionele

afstandsbediening kan worden gebruikt voor

RF-tweewegcommunicatie met de receiver.

Met RF-tweewegcommunicatie kunt u de

informatie van het receiver-display weergeven

op de afstandsbediening die in uw handen is en

kunt u de afstandsbediening gebruiken zonder

dat u zich zorgen hoeft te maken over obstakels

of de richting waarin de afstandsbediening

wordt gericht.

1

 Bij het verlaten van de fabriek is

deze afstandsbediening ingesteld voor

bediening met behulp van infraroodsignalen.

Volg de onderstaande aanwijzingen om de

afstandsbediening in te stellen voor RF-

bediening.

Opmerking

1 De maximale directe afstand voor RF-tweewegcommunicatie is ongeveer 10 meter. Deze directe communicatie-

afstand is een ruwe schatting en kan verschillen afhankelijk van de omgevingsomstandigheden.

1

Sluit de RF-adapter op de RS-232C en

EXTENSION of CU-RF100 aansluiting aan.



Zie

Gebruik van de RF-

communicatiefunctie

 op bladzijde 5.



2

Zet de ‘RF Remote Setup’ of

‘EXTENSION Setup’ op ‘ON’ in de ‘Other

Setup’ van de receiver.



Zie

 de gebruiksaanwijzing van de

receiver.



3

Voer het paren van de RF-adapter met de

afstandsbediening uit.



Zie

Paren van de RF-adapter met de

afstandsbediening

 op bladzijde 6.



4

Zet ‘RECEIVER MAIN’ op ‘RF MODE’ bij

de instelling ‘IR/RF SELECT’ van de

afstandsbediening.



Zie

Bedienen van de receiver via RF-

communicatie

 op bladzijde 7.

CU-RF100_DE_IT_NL_RU.book  Page 4  Wednesday, March 17, 2010  6:31 PM

5

Nl

Hoofdstuk 2:

Gebruik van de RF- communicatiefunctie

 WAARSCHUWING

• Voordat u aansluitingen maakt of wijzigt, zet u het apparaat uit en haalt u de stekker van het

netsnoer uit het stopcontact. U steekt de stekker pas weer in het stopcontact als u alle

apparatuur hebt aangesloten.

Over de RF-communicatiefunctie

Met deze afstandsbediening is

tweewegcommunicatie tussen de receiver en

de afstandsbediening mogelijk door de

bijgeleverde RF-adapter te verbinden met de

RS-232C en de CU-RF100/EXTENSION

aansluiting op de receiver. Zie hierboven voor

instructies over het aansluiten van de RF-

adapter. Met tweewegcommunicatie hebt u de

beschikking over de volgende functies:

• De receiver kan bediend worden door de

afstandsbediening in elke willekeurige

richting te richten (360°) (maximale

directe afstand voor

tweewegcommunicatie: ongeveer 10

meter).

• De bediening wordt niet beïnvloed door

obstakels (zelfs producten in een rek

kunnen worden bediend).

• De informatie die op het receiver-display

wordt getoond kan tijdens de bediening op

het display van de afstandsbediening

worden weergegeven.

CONTROL

IN

OUT

RS-232C

Y

ANTENNA

FM UNBAL 75

AM LOOP

P

R

P

B

EXTENSION

IR

IN

IN

OUT

1

2

(OUTPUT 5 V

150 mA MAX)

Gebruik van de afstandsbediening

IR-blaster (alleen vereist wanneer u

andere apparaten via RF-

tweewegcommunicatie wilt bedienen)

(max. 4 apparaten)

Bediening is mogelijk in elke richting waarin

de afstandsbediening wordt gericht (360°).

RF-adapter

Receiver

Bediening van de receiver of andere

apparaten die in een rek staan opgesteld

is mogelijk

CU-RF100_DE_IT_NL_RU.book  Page 5  Wednesday, March 17, 2010  6:31 PM

6

Nl

• Met RF-communicatie kunnen in totaal

4 apparaten worden bediend die op de

receiver zijn aangesloten (met behulp van

de bijgeleverde IR-blaster. Zie

Bedienen van

andere apparaten via RF-communicatie

 op

bladzijde 7 voor verdere informatie).

• De namen op het ingangsdisplay van de

afstandsbediening kunnen worden

gesynchroniseerd met de ingangsnamen

die zijn veranderd bij

Input Name

 in het

menu

Input Setup

 van de receiver (zie de

gebruiksaanwijzing van de receiver) en

kunnen automatisch worden opgehaald.

Zie

De namen van de ingangsfuncties

veranderen overeenkomstig de namen op de

receiver

 op bladzijde 8 voor verdere

informatie.

• Wanneer de ingang van de receiver wordt

veranderd, worden automatisch het

display van de afstandsbediening en de

bedieningsfunctie naar die ingang

overgeschakeld. Zie

De bedieningsfunctie

van de afstandsbediening instellen

 op

bladzijde 9 voor verdere informatie.

 Belangrijk

• De directe communicatie-afstand is een

ruwe schatting en kan verschillen

afhankelijk van de

omgevingsomstandigheden.

• Afhankelijk van de communicatie-

omgeving is het mogelijk dat functies die

gebruik maken van tweewegcommunicatie

tussen de receiver en de

afstandsbediening niet juist werken. Voor

verdere informatie, waaronder

waarschuwingen betreffende de

communicatie-omgeving en het gebruik

enz., wordt u verwezen naar

Voorzorgsmaatregelen bij gebruik van de

omnidirectionele RF-afstandsbediening

 op

bladzijde 10.

 Opmerking

• U kunt op elk gewenst moment annuleren

of afsluiten door

MULTI OPERATION

 in te

drukken en een paar seconden vast te

houden. Om een stap terug te gaan drukt u

op

RETURN

.

Paren van de RF-adapter met de

afstandsbediening

Paren is nodig om de RF-communicatiefunctie

te kunnen gebruiken. Voer de onderstaande

instructies uit nadat u de RF-adapter en de

receiver hebt aangesloten.

1

Schakel de receiver in.

2

Zet  de  ‘RF Remote Setup’ of ‘EXTENSION

Setup’ op ‘ON’ in de ‘Other Setup’ van de

receiver.

Zie de gebruiksaanwijzing van de receiver voor

verdere informatie.

3

Druk  op  de  SETTING knop aan de

voorkant van de RF-adapter.

De LED van de RF-adapter knippert rood.

4

Terwijl u MULTI OPERATION ingedrukt

houdt, drukt u op VIDEO PARAMETER van de

afstandsbediening.

U ziet

PAIRING

 op het display van de

afstandsbediening.

5

Druk op ENTER van de afstandsbediening.

AUTHORIZATION

 knippert en het paren wordt

uitgevoerd. Wanneer het paren succesvol is,

wordt

SUCCESS

 weergegeven en is het paren

voltooid. De LED van de RF-adapter brandt

groen.

De aanduidingen op het display van de receiver

worden nu weergegeven op het display van de

afstandsbediening. Zie

Display van de

afstandsbediening

 op bladzijde 24 voor verdere

informatie.

Als

ERROR

 wordt weergegeven, is het paren

mislukt. Controleer de aansluitingen en de

afstand tot de RF-adapter en begin daarna

opnieuw vanaf stap 1.

De receiver-bedieningsfunctie van de

afstandsbediening moet op “RF” zijn ingesteld

om de receiver via RF-tweewegcommunicatie

te kunnen bedienen. Maak deze instelling

zoals beschreven op

Bedienen van de receiver

via RF-communicatie

 op bladzijde 7.

CU-RF100_DE_IT_NL_RU.book  Page 6  Wednesday, March 17, 2010  6:31 PM

7

Nl

Bedienen van de receiver via RF-

communicatie

Volg de onderstaande instructies om de

instellingen op de afstandsbediening te

maken voor het bedienen van de receiver via

RF-communicatie. De instellingen kunnen

afzonderlijk worden gemaakt voor de

hoofdzone, ZONE 2 en ZONE 3. Sluit de

receiver en de RF-adapter aan en paar de

RF-adapter en de afstandsbediening voordat u

begint.

1

Terwijl u MULTI OPERATION ingedrukt

houdt, drukt u op HOME MENU.

U ziet

SETUP MENU

 op het display van de

afstandsbediening.

2

Gebruik

/

 om ‘IR/RF SELECT’ te

selecteren en druk dan op ENTER.

Controleer of de apparaten gepaard zijn. Als

RECEIVER MAIN

 wordt weergegeven, is het

paren juist uitgevoerd en kunt u doorgaan naar

stap 3. Als

RF MODE ONLY

 knippert, is het

paren niet juist uitgevoerd en moet u deze

instructies opnieuw opvolgen nadat u het

paren hebt uitgevoerd (zie

Paren van de RF-

adapter met de afstandsbediening

 op

bladzijde 6).

3

Gebruik

/

 om de receiverzone te

selecteren waarvoor u de RF-

tweewegcommunicatie wilt gebruiken en

druk dan op ENTER.

4

Gebruik

/

 om ‘RF MODE’ te

selecteren en druk dan op ENTER.

1

Selecteer

IR MODE

 om terug te keren naar

bediening via infraroodsignalen.

5

Als u andere zones wilt bedienen via RF-

tweecommunicatie, herhaalt u de stappen 3

en 4.

6

Houd MULTI OPERATION een paar

seconden ingedrukt om af te sluiten en de

instelling(en) op te slaan.

Bedienen van andere apparaten

via RF-communicatie

U kunt in totaal 4 apparaten die op de receiver

zijn aangesloten via RF-communicatie

bedienen. Gebruik de IR-blaster voor de

communicatie tussen de RF-adapter en de

andere apparaten en stel de afstandsbediening

in op RF. U kunt de instelling van de

afstandsbediening voor elke ingang

afzonderlijk bepalen.

Opmerking

1

Wanneer

RECEIVER

 is geselecteerd en

RF MODE

 wordt in stap 3 ingesteld, worden

HMG NET RADIO

,

ADAPTER

PORT

,

iPod USB

 en

TUNER

 automatisch ingesteld op de RF-modus. De

RF MODE

 kan niet worden ingesteld voor

OPTION 1

 en

OPTION 2

.

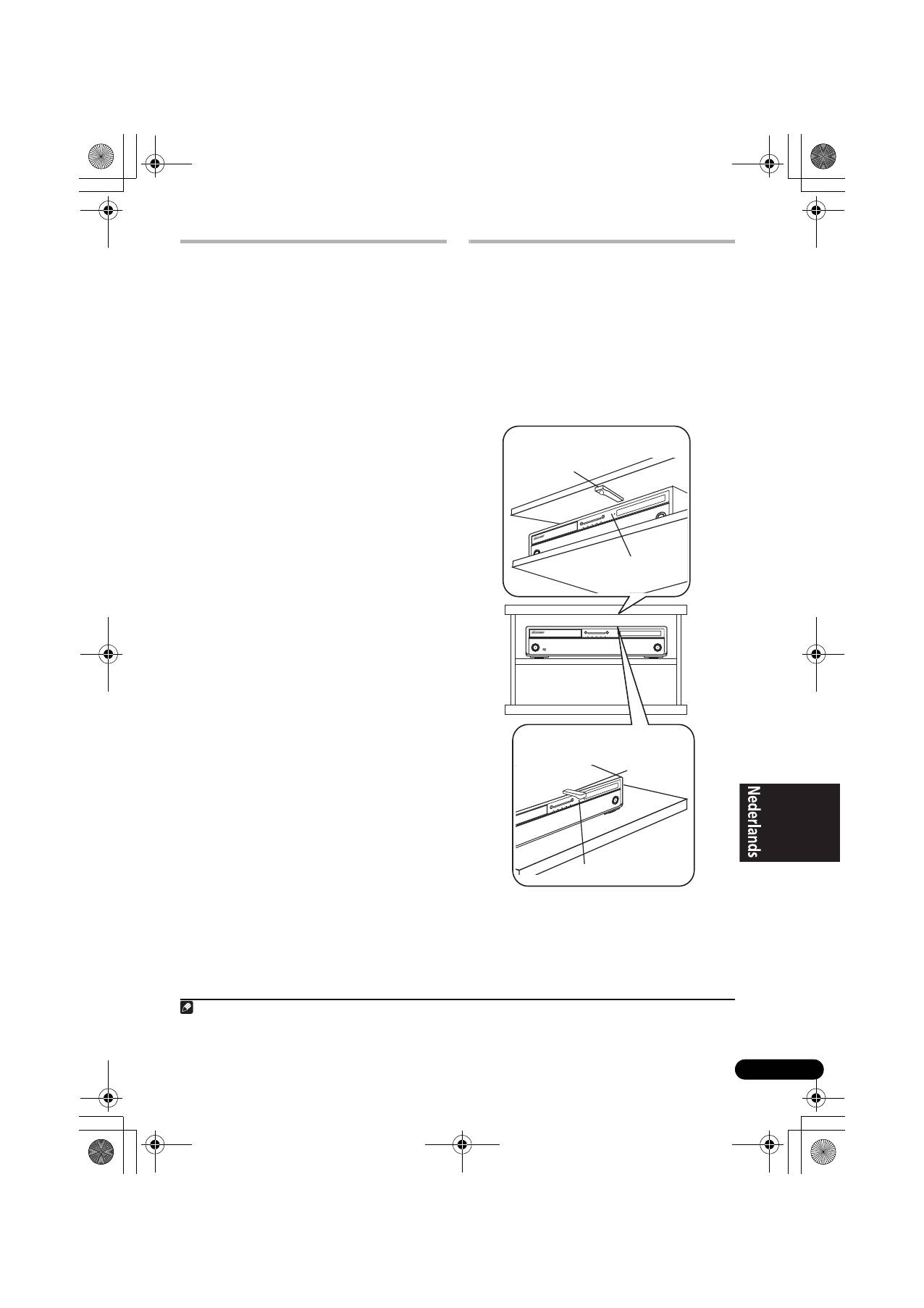

Bevestigen tegen een plank

boven het apparaat

Dubbelzijdig

kleefband

Rek

Afstandsbedieningssensor

Bevestigen op het apparaat

Afstandsbedieningssensor

Dubbelzijdig

kleefband

CU-RF100_DE_IT_NL_RU.book  Page 7  Wednesday, March 17, 2010  6:31 PM

8

Nl

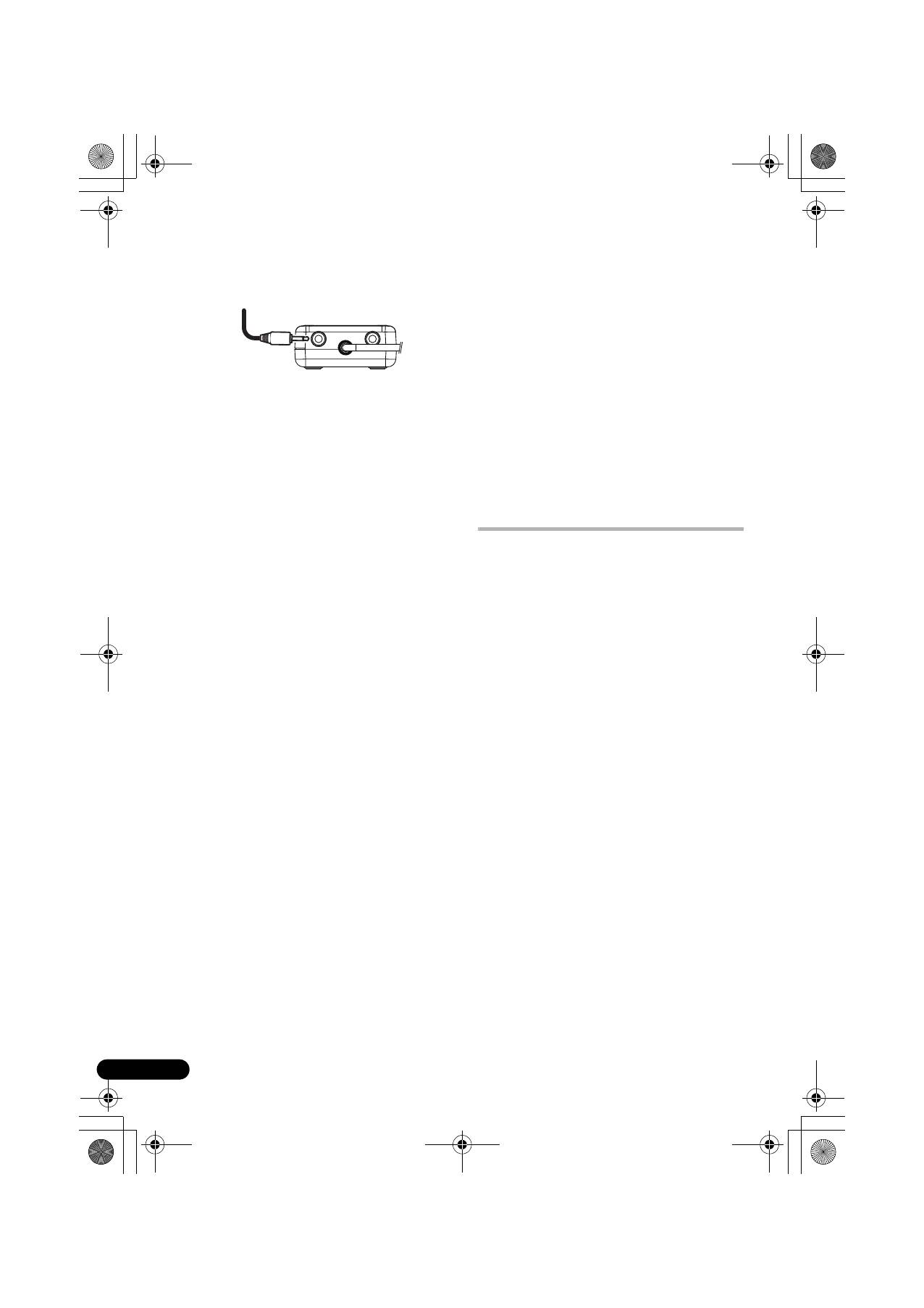

1

Verbind de IR-blaster met de IR-blaster

aansluiting van de RF-adapter en bevestig de

zender op het apparaat dat u via

RF-communicatie wilt bedienen.

• Bediening is alleen mogelijk wanneer de

IR-blaster op een geschikte plaats is

bevestigd. Indien mogelijk, moet de blaster

boven de afstandsbedieningssensor van

het andere apparaat worden bevestigd. Als

de blaster eronder wordt bevestigd, kan

externe verlichting enz. de ontvangst

nadelig beïnvloeden.

• Bevestig de IR-blaster stevig op een plaats

in de buurt van de

afstandsbedieningssensor van het andere

apparaat. Raadpleeg de

gebruiksaanwijzing van het betreffende

apparaat voor de plaats van de

afstandsbedieningssensor.

• Verwijder eventueel vuil of stof van de

plaats waarop het dubbelzijdig kleefband

aangebracht gaat worden.

• Het dubbelzijdig kleefband heeft een sterke

kleefkracht waardoor het oppervlak van de

plank enz. beschadigd kan raken wanneer

u het kleefband van de plank probeert te

verwijderen.

2

Terwijl u MULTI OPERATION ingedrukt

houdt, drukt u op HOME MENU.

U ziet

SETUP MENU

 op het display van de

afstandsbediening.

3

Gebruik

/

 om ‘IR/RF SELECT’ te

selecteren en druk dan op ENTER.

Controleer of de apparaten gepaard zijn. Als

RECEIVER MAIN

 wordt weergegeven, is het

paren juist uitgevoerd en kunt u doorgaan naar

stap 4. Als

RF MODE ONLY

 knippert, is het

paren niet juist uitgevoerd en moet u deze

instructies opnieuw opvolgen nadat u het

paren hebt uitgevoerd (zie

Paren van de RF-

adapter met de afstandsbediening

 op

bladzijde 6).

4

Gebruik

/

 om de ingangsfunctie te

selecteren voor het apparaat dat u via

RF-communicatie wilt bedienen en druk dan

op ENTER.

Selecteer het ingangsapparaat waarop de

IR-blaster in stap 1 is bevestigd.

5

Gebruik

/

 om ‘RF MODE’ te

selecteren en druk dan op ENTER.

Selecteer

IR MODE

 om terug te keren naar

bediening via infraroodsignalen.

6

Als u andere ingangsfunctieknoppen ook

naar RF-communicatie wilt overschakelen,

herhaalt u de stappen 4 en 5.

7

Houd MULTI OPERATION een paar

seconden ingedrukt om af te sluiten en de

instelling(en) op te slaan.

De namen van de ingangsfuncties

veranderen overeenkomstig de

namen op de receiver

• Standaardinstelling:

MANUAL

De namen op het ingangsdisplay van de

afstandsbediening kunnen worden

gesynchroniseerd met de ingangsnamen die

zijn veranderd bij

Input Name

 in het menu

Input Setup

 van de receiver (zie de

gebruiksaanwijzing van de receiver) en kunnen

automatisch worden opgehaald. Er zijn twee

instellingen:

AUTO

 waarbij de ingangsnamen

van de receiver automatisch worden

opgehaald telkens wanneer de ingang wordt

veranderd en

MANUAL

 waarbij de

ingangsnamen van de receiver alleen worden

opgehaald voor de ingangsfuncties die

handmatig worden geselecteerd. Zelfs

wanneer de ingangsnamen handmatig zijn

veranderd bij

De ingangsfunctienamen

handmatig veranderen

 op bladzijde 17, zal de

ingangsnaam worden overschreven wanneer

de synchronisatie voor de naamgeving wordt

uitgevoerd.

1

Terwijl u MULTI OPERATION ingedrukt

houdt, drukt u op HOME MENU.

U ziet

SETUP MENU

 op het display van de

afstandsbediening.

RF-adapter

CU-RF100_DE_IT_NL_RU.book  Page 8  Wednesday, March 17, 2010  6:31 PM
