Dell PowerVault MD1120: Začínáme se systémem

Poznámky, upozornění a varování

POZNÁMKA:

POZNÁMKA označuje důležitou informaci, s jejíž pomocí

lépe využijete svůj počítač.

UPOZORNĚNÍ:

UPOZORNĚNÍ poukazuje na možnost poškození hardwaru

nebo ztráty dat a poskytuje návod, jak se danému problému vyhnout.

POZOR: POZOR označuje hrozící nebezpečí poškození majetku,

poranění nebo usmrcení osob.

____________________

Informace obsažené v tomto dokumentu podléhají změnám bez předchozího upozornění.

© 2008 Dell Inc. Všechna práva vyhrazena.

Jakákoli reprodukce těchto materiálů bez písemného povolení společnosti Dell Inc.

je přísně zakázána.

Ochranné známky použité v tomto textu: Dell, logo DELL, PowerEdge, PowerVault

a Dell OpenManage jsou ochranné známky společnosti Dell Inc. Intel, Pentium a Celeron

jsou registrované ochranné známky společnosti Intel Corporation. Microsoft, Windows a

Windows Server jsou ochranné známky nebo registrované ochranné známky společnosti

Microsoft Corporation v USA a dalších zemích.

V tomto dokumentu mohou být použity další ochranné známky a obchodní názvy buď s odkazem

na právnické osoby a organizace, které uplatňují na dané ochranné známky a obchodní názvy nárok,

nebo s odkazem na jejich výrobky. Společnost Dell Inc. nemá vlastnické zájmy vůči ochranným

známkám a obchodním názvům jiným než svým vlastním.

Model AMT

Duben 2010 Č. dílu HP304 Rev. A02

Systémové funkce

V této části jsou popsány hlavní hardwarové a softwarové funkce systému.

Jsou v ní obsaženy i informace o doplňujících dokumentech, které můžete

potřebovat při instalaci systému, a informace k odborné pomoci.

Mezi hlavní funkce systému patří:

•

Uzavřené svazkové úložiště v účelně řešené konstrukci pro instalaci

do stojanu 2U

•

Kapacita pro 24 za provozu připojitelných 2,5palcových pevných

disků SAS podporujících datové přenosy rychlostí 3,0 Gb/s

•

Podpora hostitelského řadiče RAID přes adaptér PERC 6/E

•

Záložní napájecí zdroj připojitelný za provozu kombinovaný s chladicími

moduly pro snadnou údržbu

•

Volitelný druhý modul pro správu svazků EMM (Enclosure Management

Module) poskytující redundantní správu systému

•

Podpora libovolné z následujících konfigurací přímého připojení:

–

Sjednocený režim pro přímé připojení až 24 pevných disků

–

Rozdělený režim (s dvěma moduly EMM) poskytující přímé připojení

disků 0 až 11 k prvnímu modulu EMM a oddělené přímé připojení disků

12 až 23 k druhému modulu EMM

•

Podpora až tří zřetězených uzavřených svazkových úložiš

″

ve sjednoceném

režimu pro celkem 72 pevných disků

•

Vnitřní správa úložiště prostřednictvím služby SES (SCSI Enclosure

Services)

•

Správa diskového pole RAID a systému pomocí služby Dell OpenManage™

Server Administrator Storage Management Service nebo nástroje

OpenManage IT Assistant

•

Čtyři senzory pro sledování okolní teploty

•

Funkce vypnutí při přehřátí

•

Zvukové varování při selhání důležitých komponent (ve výchozím nastavení

vypnuté)

•

Podpora širokého spektra serverů (informace o podporovaných systémech

naleznete v souboru readme k systému. Aktualizovaný soubor readme

naleznete na webu společnosti Dell na adrese

support.dell.com

)

Začínáme se systémem

15

Další užitečné informace

POZOR: Prostudujte si informace o bezpečnosti a předpisech,

které byly dodány se systémem. Informace o záruce je součástí

tohoto dokumentu nebo je přiložena samostatně.

•

Pokyny pro instalaci do stojanu

nebo

Příručka pro instalaci do stojanu

dodané se stojanovým řešením popisují instalaci systému do stojanu.

•

Příručka majitele hardwaru

obsahuje informace o funkcích systému

a popisuje řešení problémů se systémem a instalaci nebo výměnu

komponent.

•

Disky CD dodané se systémem obsahují dokumentaci a nástroje pro

konfiguraci a správu systému.

•

Součástí dodávky mohou být také poznámky k verzi nebo soubory readme,

které obsahují poslední aktualizace k systému nebo dokumentaci, případně

rozšířené technické materiály určené zkušeným uživatelům a technikům.

Odborná pomoc

Nerozumíte-li některému z postupů popsaných v této příručce nebo nepracuje-li

systém podle očekávání, nahlédněte do Příručky majitele hardwaru.

Společnosti Dell rovněž nabízí školení a certifikaci (Dell Enterprise Training

and Certification). Další informace najdete na adrese dell.com/training.

Tato služba nemusí být nabízena ve všech regionech.

16

Začínáme se systémem

Instalace a konfigurace

POZOR: Před provedením následujícího postupu si pročtěte

bezpečnostní pokyny a důležité informace o plnění norem, které byly

dodány se systémem, a postupujte podle těchto pokynů a informací.

Další informace o doporučených bezpečnostních opatřeních najdete

na adrese www.dell.com/regulatory_compliance.

V této části jsou popsány kroky, které je nutné provést při první instalaci

systému.

Rozbalení systému

Rozbalte systém a identifikujte jeho jednotlivé součásti.

Veškerý obalový materiál uschovejte pro případ pozdější potřeby.

Instalace kolejniček a systému do stojanu

Nejprve si přečtěte Bezpečnostní pokyny uvedené v dokumentaci k instalaci

systému do stojanu a potom proveďte instalaci kolejniček a systému do stojanu.

Pokyny k instalaci systému do stojanu naleznete v dokumentaci k instalaci do

stojanu.

Začínáme se systémem

17

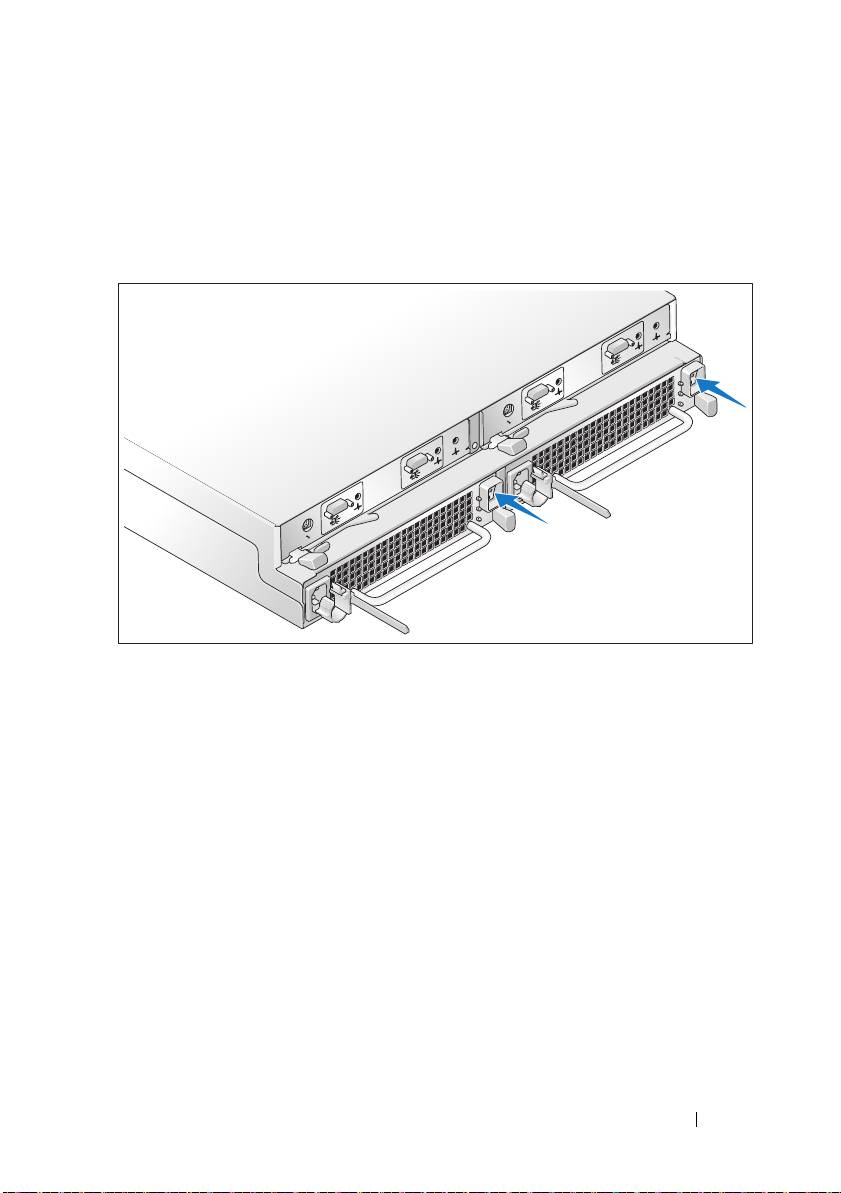

Připojení ke zdroji napětí

Připojte oba napájecí kabely ke zdrojům napájení kombinovaným s moduly

s chladicími ventilátory.

Umístění napájecích kabelů do retenčních svorek

18

Začínáme se systémem

Proveďte konfiguraci ukládacího režimu systému nastavením konfiguračního

přepínače na čelním panelu systému a kabelovým propojením modulu

či modulů EMM podle pokynů uvedených v Příručce majitele hardwaru.

Zapnutí systému

Zapněte systém zapnutím obou napájecích zdrojů kombinovaných s moduly

s chladicími ventilátory.

Začínáme se systémem

19

Instalace čelního krytu

Nainstalujte čelní kryt (volitelně) tak, že zasunete pravou hranu krytu do oka

na pravé přední straně systému a následně zatlačíte levou hranu krytu směrem

k systému, až kryt zapadne do své pozice (vzhled čelního krytu se může od výše

uvedené ilustrace mírně lišit).

20

Začínáme se systémem

Technické specifikace

Jednotky

Pevné disky SAS Až 24 za provozu připojitelných 2,5palcových

pevných disků SAS (přenosová rychlost 3,0 Gb/s),

rychlosti 10 000 nebo 15 000 ot./min

(Informace o podporovaných kapacitách

disků najdete v souboru readme k systému)

Možnosti připojení

Konfigurace Podpora libovolné z následujících konfigurací:

•

Sjednocený režim pro přímé připojení

24 pevných disků

•

Rozdělený režim s dvěma moduly EMM

poskytující přímé připojení disků 0až11

aoddělené přímé připojení disků 12 až 23

•

Až tři zřetězená uzavřená svazková úložiště

ve sjednoceném režimu pro celkem 72 pevných

disků

Svazkové moduly

Moduly EMM Jeden nebo dva moduly připojitelné za provozu

Vlastní senzor teploty pro každý modul EMM

Deska zadní plochy

Konektory

•

24 konektorů pro pevné disky SAS

•

Dva konektory pro napájecí zdroje kombino-

vané s moduly s chladicími ventilátory

•

Dvě sady konektorů modulu EMM

(6 konektorů pro každý modul EMM)

•

Jeden konektor ovládacího panelu pro čelní

indikátory LED a přepínač svazkových režimů

Senzory Dva senzory teploty

Začínáme se systémem

21

Konektory na zadní stěně

Konektory SAS

•

Jeden vstupní konektor SAS (SFF 8470)

(na každém modulu EMM)

pro připojení k hostitelskému systému

•

Jeden výstupní konektor SAS (SFF 8470)

pro rozšíření o další svazkové úložiště

Sériový konektor

Jeden 6kolíkový konektor UART mini-DIN

(na každém modulu EMM)

(pouze pro tovární použití)

Indikátory LED

Čelní panel

•

Jeden dvoubarevný indikátor LED

pro stav systému

•

Dva jednobarevné indikátory LED

pro napájení a rozdělený režim

Nosič pevných disků

•

Jeden jednobarevný indikátor LED pro aktivitu

•

Jeden dvoubarevný indikátor LED pro stav

každého disku

Modul EMM Tři dvoubarevné indikátory LED pro stav –

po jednom pro každý ze dvou portů SAS modulu

EMM a jeden pro stav modulu EMM

Napájecí zdroj kombinovaný

Tři indikátory LED pro stav napájecího zdroje,

s modulem s chladicími ventilátory

selhání napájecího zdroje nebo ventilátoru a stav

napájení střídavým proudem

Napájecí zdroje

Výkon 485 W maximální průběžný, 604 W špičkový

Odvod tepla 200 W

Napětí 100–240 V

Frekvence 50/60 Hz

Proud 7,5–3,75 A

22

Začínáme se systémem

Dostupné napájení pevných disků (na slot)

Podporovaná spotřeba proudu

Až 0,5 A při +12 V

pevného disku (průběžná)

Až 1,2 A při +5 V

Rozměry

Výška 8,60 cm

Šířka 44,50 cm

Hloubka 46,40 cm

Hmotnost

23,60 kg

(maximální konfigurace)

Prostředí

POZNÁMKA:

Další informace o měřených údajích prostředí

najdete pro jednotlivé systémové konfigurace na adrese

dell.com/environmental_datasheets

. Systém není určen

pro použití v kanceláři.

Teplota

Provozní

10 až 35 °C

Skladovací

-40 až 65 °C

Relativní vlhkost

Provozní

20 až 80 % (bez kondenzace)

Skladovací

5 až 95 % (bez kondenzace)

Nadmořská výška

Provozní

-16 až 3 048 m

Skladovací

-16 až 10 600 m

Odvod tepla (BTU za hodinu) 1430
