Alojamiento para
almacenamiento
Dell™ PowerVault™ MD1120
Procedimientos iniciales
con el sistema
Notas, avisos y precauciones
NOTA: Una NOTA proporciona información importante que le ayudará a utilizar
mejor el ordenador.
AVISO: Un AVISO indica la posibilidad de daños en el hardware o la pérdida
de datos, e informa de cómo evitar el problema.
PRECAUCIÓN: Un mensaje de PRECAUCIÓN indica el riesgo de daños
materiales, lesiones o incluso la muerte.
____________________
La información contenida en este documento puede modificarse sin previo aviso.
© 2008 Dell Inc. Todos los derechos reservados.
Queda estrictamente prohibida la reproducción de este material en cualquier forma sin la autorización
por escrito de Dell Inc.
Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL, PowerEdge, PowerVault
y Dell OpenManage son marcas comerciales de Dell Inc.; Intel, Pentium y Celeron son marcas
comerciales registradas de Intel Corporation; Microsoft, Windows y Windows Server son marcas
comerciales o marcas comerciales registradas de Microsoft Corporation en los Estados Unidos
o en otros países.
Otras marcas y otros nombres comerciales puemden utilizarse en este documento para hacer referencia
a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la
propiedad de marcas y nombres comerciales que no sean los suyos.
Modelo AMT
Abril de 2010 N/P HP304 Rev. A02
Características del sistema
En esta sección se describen las características principales del hardware y el
software del sistema. También se ofrece información sobre otros documentos
que puede necesitar para instalar el sistema y sobre cómo obtener asistencia
técnica.
Las características principales del sistema son:
• Alojamiento para almacenamiento con un eficiente diseño de montaje
en rack 2U.
• Capacidad para 24 unidades de disco duro SAS de 2,5 pulgadas,
con acoplamiento activo y a 3 Gbps.
• Compatibilidad con RAID basada en host mediante un adaptador
PERC 6/E.
• Módulos combinados de fuente de alimentación y refrigeración de
acoplamiento activo redundantes para una mayor facilidad de reparación.
• Un segundo módulo de administración de alojamiento (EMM) opcional
para permitir la administración de sistemas redundantes.
• Compatibilidad con las configuraciones de conexión directa siguientes:
– Modo unificado para conectividad directa de hasta 24 unidades
de disco duro.
– Modo dividido (con EMM duales) que proporciona conectividad
directa a las unidades de la 0 a la 11 en un EMM y conectividad
directa separada a las unidades de la 12 a la 23 en el segundo EMM.
• Compatibilidad con un máximo de tres alojamientos para almacena-
miento conectados secuencialmente en modo unificado para un total
de 72 unidades de disco duro.
• Administración de alojamiento en banda proporcionado a través
de servicios de alojamiento SCSI (SES).
• Administración del sistema y de la RAID mediante Dell OpenManage™
Server Administrator Storage Management Service u OpenManage
IT Assistant.
Procedimientos iniciales con el sistema 87
• Cuatro sensores para supervisar la temperatura ambiente.
• Capacidad de apagado del sistema en caso de exceso de temperatura.
• Advertencia sonora para errores críticos de componentes
(opción desactivada de forma predeterminada).
• Compatibilidad con una amplia gama de servidores (consulte el archivo
Léame del sistema para ver los sistemas admitidos. Encontrará un archivo
Léame actualizado en la página web de Dell en
support.dell.com
).
Otra información útil
PRECAUCIÓN: Consulte la información sobre normativas y seguridad
suministrada con el sistema. La información sobre la garantía puede estar
incluida en este documento o constar en un documento aparte.
• En los documentos
Instrucciones de instalación del rack
o
Guía de
instalación del rack
incluidos con el rack se describe cómo instalar
el sistema en un rack.
• En el
Manual del propietario del hardware
se proporciona información
sobre las características del sistema y se describe cómo solucionar
problemas del sistema e instalar o sustituir componentes.
• Los CD que se facilitan con el sistema contienen documentación
y herramientas para configurar y administrar el sistema.
• Es posible que se incluyan notas de la versión o archivos Léame para
proporcionar actualizaciones de última hora relativas al sistema o a
la documentación, o material avanzado de consulta técnica destinado
a técnicos o usuarios experimentados.
Obtención de asistencia técnica
Si no comprende algún procedimiento descrito en esta guía o si el sistema
no funciona del modo esperado, consulte el Manual del propietario del
hardware.
Tiene a su disposición el servicio de formación y certificación Dell para
empresas. Para obtener más información, visite www.dell.com/training.
Es posible que este servicio no se ofrezca en todas las regiones.
88 Procedimientos iniciales con el sistema
Instalación y configuración
PRECAUCIÓN: Antes de realizar el procedimiento siguiente, lea y siga
las instrucciones de seguridad y la información importante sobre normativas
incluidas con el sistema. Para obtener información adicional sobre prácticas
recomendadas de seguridad, visite www.dell.com/regulatory_compliance.
En esta sección se describen los pasos para configurar el sistema
por primera vez.
Desembalaje del sistema
Desembale el sistema e identifique cada elemento.
Guarde el material de embalaje por si lo necesita más adelante.
Instalación de los rieles y del sistema en un rack
Después de leer las instrucciones de seguridad incluidas en la documentación
del sistema relativa a la instalación del rack, instale los rieles y el sistema en
el rack.
Consulte la documentación de instalación del rack para obtener instrucciones
sobre cómo instalar el sistema en un rack.
Procedimientos iniciales con el sistema 89

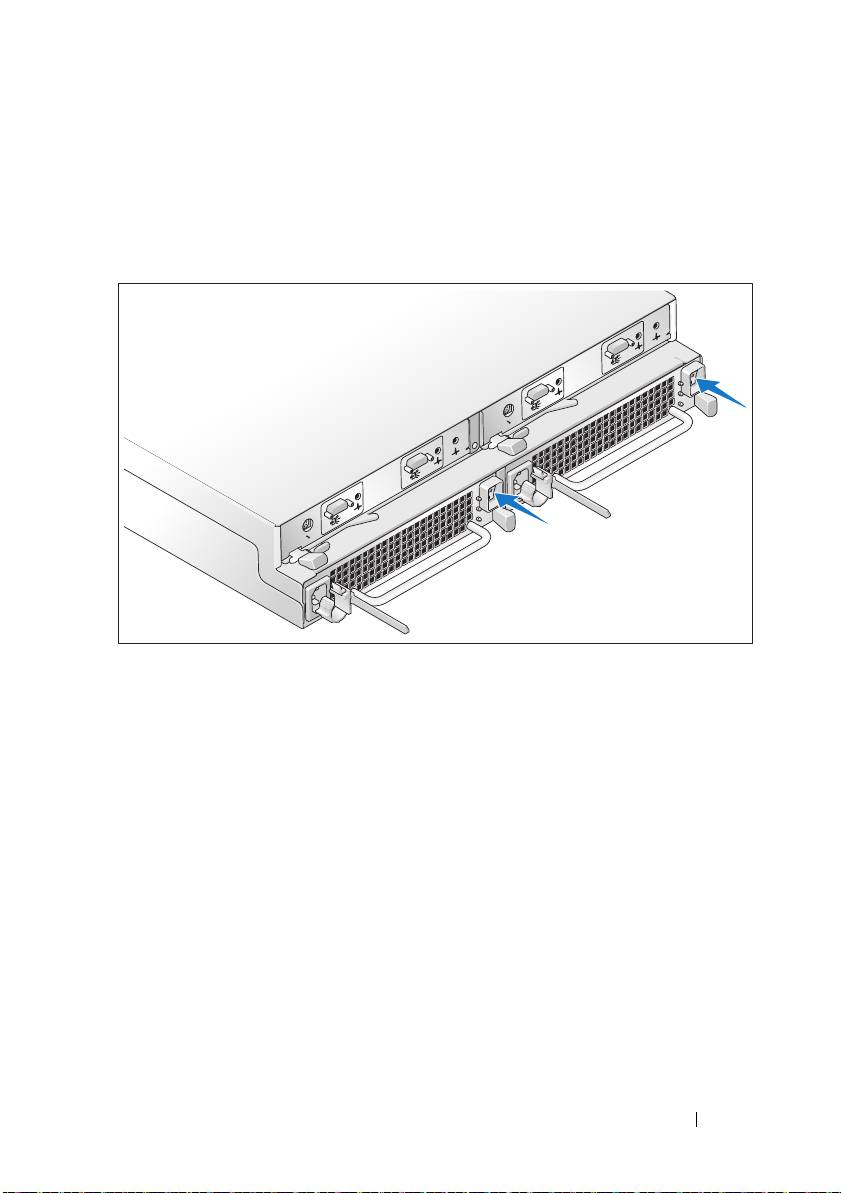

Conexión de la alimentación
Conecte los dos cables de alimentación a los módulos de fuente
de alimentación/ventilador de refrigeración.
Fijación del soporte de retención del cable de alimentación
90 Procedimientos iniciales con el sistema
Configure el modo de almacenamiento del sistema colocando el conmutador
de configuración de la parte frontal del sistema y conectando los EMM según
las instrucciones proporcionadas en el Manual del propietario del hardware.
Encendido del sistema
Encienda el sistema activando los dos módulos de fuente de alimentación/
ventilador de refrigeración.
Procedimientos iniciales con el sistema 91

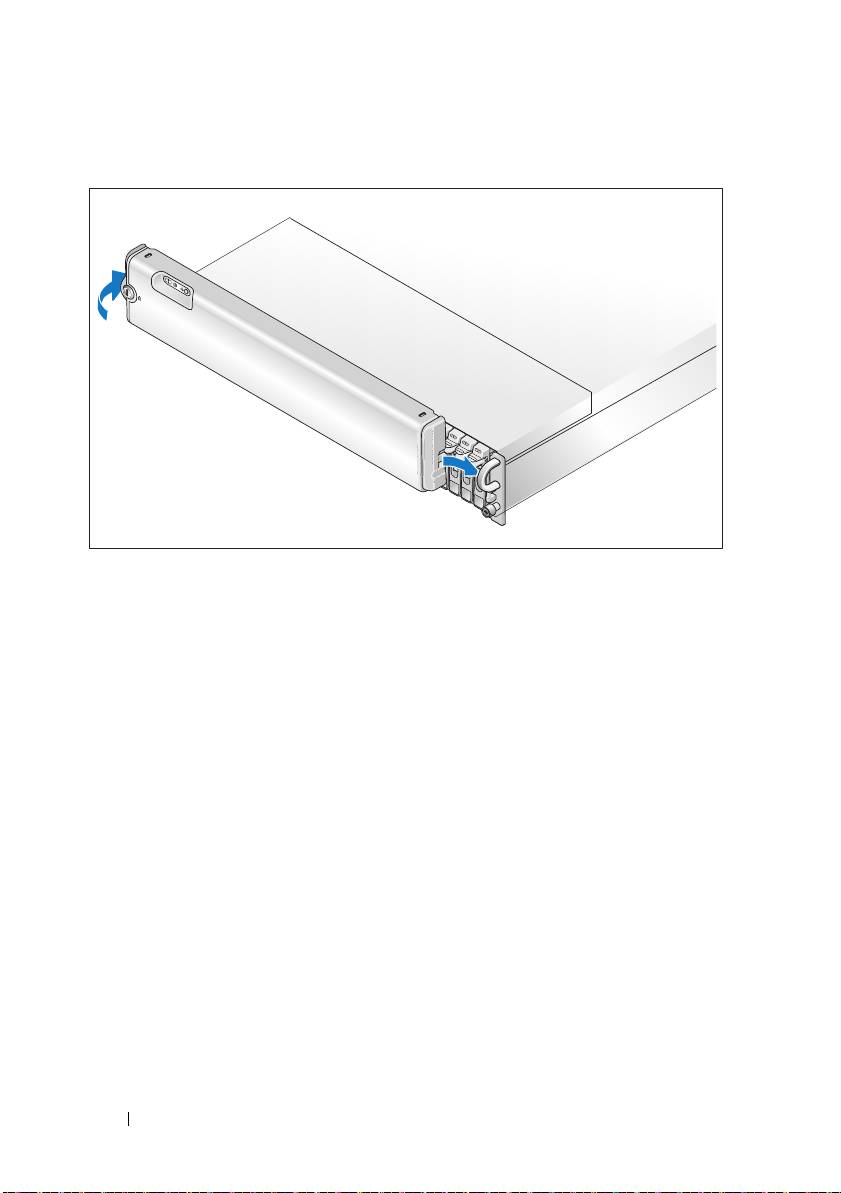

Instalación del embellecedor
Instale el embellecedor, si lo desea, insertando el extremo derecho del
embellecedor en el asa frontal derecha del sistema y luego presionando
el extremo izquierdo del embellecedor contra el sistema hasta que se asiente
en su lugar. El diseño del embellecedor puede variar ligeramente respecto a
la ilustración.
92 Procedimientos iniciales con el sistema
Especificaciones técnicas
Unidades
Unidades de disco duro SAS Hasta 24 unidades de disco duro SAS de 2,5
pulgadas con acoplamiento activo (3,0 Gbps),
a velocidades de 10 o 15 krpm. Para ver las
capacidades de disco admitidas, consulte el archivo
Léame del sistema.
Conectividad
Configuraciones Se admiten las configuraciones siguientes:
• Modo unificado para conectividad directa
de 24 unidades de disco duro
• Modo dividido con EMM duales que proporciona
conectividad directa a las unidades de la 0 a la 11
y conectividad directa separada a las unidades de
la 12 a la 23
• Hasta tres alojamientos para almacenamiento
conectados secuencialmente en modo unificado
para un total de 72 unidades de disco duro
Módulos de alojamiento
Módulos EMM Uno o dos módulos de acoplamiento activo
Cada EMM dispone de un sensor de temperatura.
Placa de plano posterior
Conectores
• 24 conectores de unidad de disco duro SAS
• Dos conectores de módulo de fuente de
alimentación/ventilador de refrigeración
• Dos conjuntos de conectores EMM
(seis conectores cada EMM)
• Un conector del panel de control para LED
frontales y conmutador de modo de alojamiento
Sensores Dos sensores de temperatura
Procedimientos iniciales con el sistema 93
Conectores del panel posterior
Conectores SAS (por EMM)
• Un conector SAS (SFF 8470) de entrada
para conexión al host
• Un conector SAS (SFF 8470) de salida
para expansión a un alojamiento
adicional
Conector serie (por EMM) Un miniconector DIN UART de 6 patas
(sólo para uso en fábrica)
Indicadores LED
Panel frontal
• Un indicador LED de dos colores para
el estado del sistema
• Dos indicadores LED de un solo color
para la alimentación y el modo dividido
Portaunidades de disco duro
• Un indicador LED de un solo color
de actividad
• Un indicador LED de dos colores
de estado por disco
EMM Tres indicadores LED de dos colores
de estado, uno para cada uno de los dos
puertos SAS del EMM y otro para el estado
del EMM
Módulo de fuente de alimentación/
Tres indicadores LED de estado para el
ventilador de refrigeración
estado de la fuente de alimentación, los
fallos de la fuente de alimentación/
ventilador y el estado de CA
Fuentes de alimentación
Potencia 485 W continuos como máximo;
pico de 604 W
Disipación de calor 200 W
Voltaje 100-240 V
Frecuencia 50/60 Hz
Amperaje 7,5-3,75 A
94 Procedimientos iniciales con el sistema
Alimentación de la unidad de disco duro disponible (por ranura)
Consumo de energía admitido de
Hasta 0,5 A a +12 V
la unidad de disco duro (continuo)
Hasta 1,2 A a +5 V
Características físicas
Altura 8,6 cm
Anchura 44,5 cm
Profundidad 46,4 cm
Peso en kg (configuración máxima) 23,6 kg
Especificaciones ambientales
NOTA: Para obtener información adicional sobre medidas ambientales relativas a
configuraciones de sistema específicas, vaya a dell.com/environmental_datasheets.
Este sistema no debe utilizarse en un entorno de oficina.
Temperatura
En funcionamiento
De 10 a 35 °C
En almacenamiento
De –40 a 65 °C
Humedad relativa
En funcionamiento
Del 20 al 80% (sin condensación)
En almacenamiento
Del 5 al 95% (sin condensación)
Altitud
En funcionamiento
De –16 a 3 048 m
En almacenamiento
De –16 a 10 600 m
BTU/h (W) 1 430 (418)
