Systemmerkmale
In diesem Kapitel sind die wesentlichen Hardware- und Softwaremerkmale
des Systems beschrieben. Ferner erhalten Sie Informationen über weitere
nützliche Dokumente, die zur Einrichtung des Systems benötigt werden.
Hier erfahren Sie auch, wie Sie technische Unterstützung erhalten können.
Dies sind die wesentlichen Funktionsmerkmale des Systems:
• Speichergehäuse in effizienter Rackmontage-Ausführung
(zweifache Bauhöhe)
• Kapazität für 24 SAS-Festplatten (2,5 Zoll, hot-plug-fähig, 3,0 Gb/s)
• Host-basierte RAID-Unterstützung über einen PERC 6/E-Adapter
• Redundante hot-plug-fähige Netzteil- und Lüftermodule,
zur vereinfachten Wartung kombiniert
• Optionales zweites Gehäuseverwaltungsmodul (EMM)
zur redundanten Systemverwaltung
• Unterstützung für eine der folgenden direkt verbundenen
Konfigurationen:
– Einheitliche Betriebsart für direkten Anschluss von
bis zu 24 Festplatten
– Geteilte Betriebsart (mit zwei EMMs) zum direkten Anschluss
der Laufwerke 0 bis 11 an einem EMM und separaten direkten
Anschluss der Laufwerke 12 bis 23 an einem zweiten EMM
• Unterstützung für bis zu drei hintereinander geschaltete Speichergehäuse
in einheitlicher Betriebsart für insgesamt bis zu 72 Festplatten
• Bandinterne Gehäuseverwaltung durch SCSI-Gehäusedienste (SES)
• RAID- und Systemverwaltung mit Dell OpenManage™ Server
Administrator Speicherverwaltungsdienst oder OpenManage IT Assistant.
• Vier Sensoren zur Überwachung von Umgebungstemperaturen
• Funktion für Übertemperaturabschaltung
• Akustischer Alarm bei Ausfall von kritischen Komponenten
(Standardeinstellung: deaktiviert)
• Unterstützung für ein breites Spektrum an Servern (die unterstützten
Server sind in der Readme-Datei zum System aufgeführt. Eine aktuali-
sierte Version der Readme-Datei erhalten Sie auf der Dell Website
unter
support.dell.com
)
Handbuch zum Einstieg 39
Weitere nützliche Informationen
VORSICHT: Beachten Sie die Sicherheits- und Betriebsbestimmungen, die mit
Ihrem Computer geliefert wurden. Garantiebestimmungen können als separates
Dokument beigelegt sein.
• In der zusammen mit der Rack-Lösung gelieferten
Rack-Installations-
anleitung
oder im
Rack-Installationshandbuch
wird die Installation
des Systems in einem Rack erläutert.
•Im
Hardware-Benutzerhandbuch
erhalten Sie Informationen über System-
funktionen, zur Fehlerbehebung am System und zum Installieren oder
Austauschen von Systemkomponenten.
• Mitgelieferte CDs enthalten Dokumentation und Dienstprogramme
zum Konfigurieren und Verwalten des Systems.
• Gegebenenfalls sind Versionsinformationen oder Readme-Dateien
vorhanden. Diese geben den letzten Stand der Änderungen am System/
an der Dokumentation wieder oder enthalten fortgeschrittenes
technisches Referenzmaterial für erfahrene Benutzer oder Techniker.
So erhalten Sie technische Unterstützung
Falls Sie einen Vorgang in diesem Handbuch nicht nachvollziehen können
oder das System sich nicht wie erwartet verhält, nehmen Sie das Hardware-
Benutzerhandbuch zur Hand.
Dell bietet Unternehmenstraining und Zertifizierung an. Weitere
Informationen finden Sie unter www.dell.com/training. Diese Dienst-
leistungen stehen unter Umständen nicht an allen Standorten zur Verfügung.
40 Handbuch zum Einstieg
Installation und Konfiguration
VORSICHT: Bevor Sie mit dem folgenden Verfahren beginnen, lesen Sie zunächst
die Sicherheitshinweise und wichtigen Vorschriften durch, die Sie zusammen mit
Ihrem System erhalten haben. Weitere Informationen zu empfohlenen Sicherheits-
maßnahmen finden Sie unter www.dell.com/regulatory_compliance.
In diesem Abschnitt wird die erstmalige Einrichtung des Systems
beschrieben.
Auspacken des Systems
Entnehmen Sie das System der Verpackung, und identifizieren Sie die
einzelnen Komponenten.
Bewahren Sie das Verpackungsmaterial für möglichen späteren Gebrauch auf.

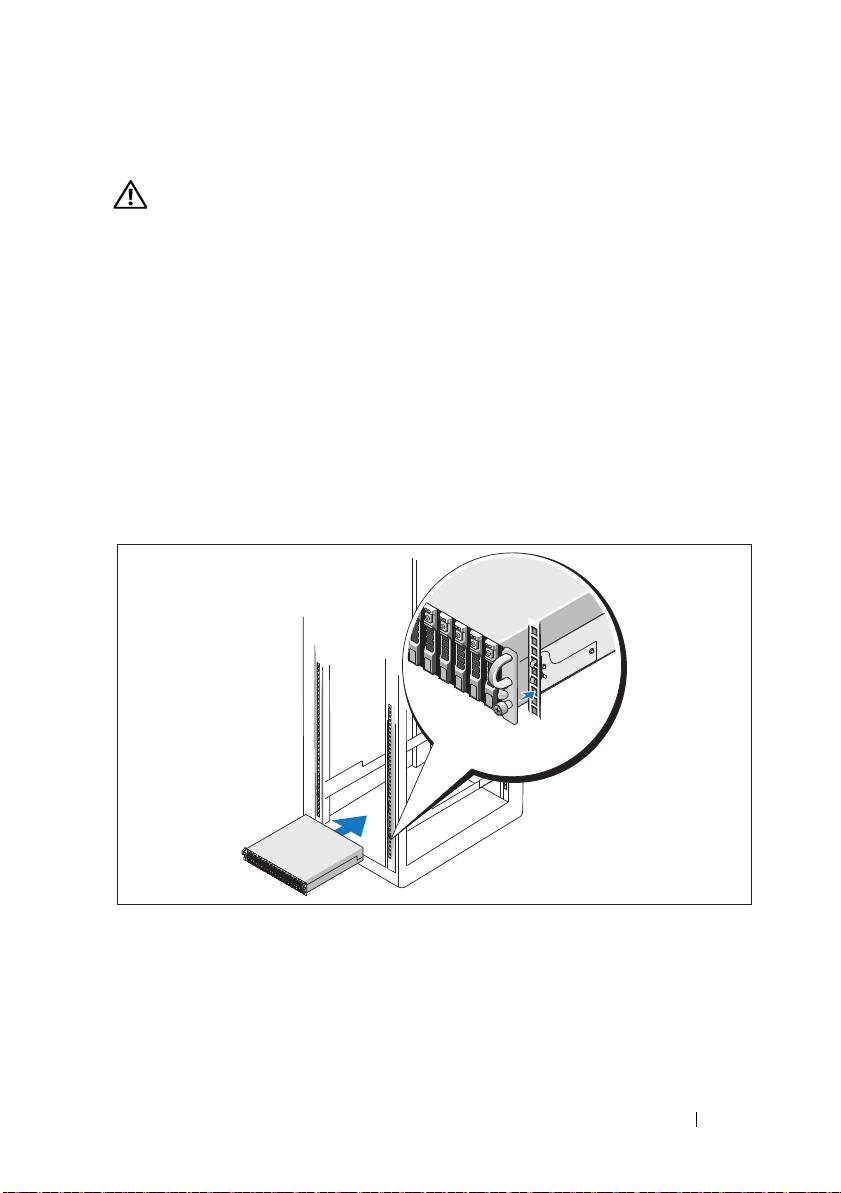

Installation der Schienen und des Systems in einem Rack
Nachdem Sie die Sicherheitshinweise in der Dokumentation zur Rack-
Installation für das System gelesen haben, können Sie die Schienen
und das System im Rack installieren.
Wie Sie das System in einem Rack installieren, erfahren Sie in der
Dokumentation zur Rack-Installation.
Handbuch zum Einstieg 41
Anschließen der Stromversorgung
Verbinden Sie beide Netzstromkabel mit den Netzteil-/Lüftermodulen.
Anbringen der Netzkabel-Halteklammer
42 Handbuch zum Einstieg
Konfigurieren Sie die Speicherbetriebsart des Systems, indem Sie den
Konfigurationsschalter auf der Vorderseite des System einstellen und
die EMM(s) nach den Anweisungen im Hardware-Benutzerhandbuch
verkabeln.
Einschalten des Systems
Aktivieren Sie die Stromversorgung des Systems, indem Sie beide Netzteil-/
Lüftermodule einschalten.
Handbuch zum Einstieg 43

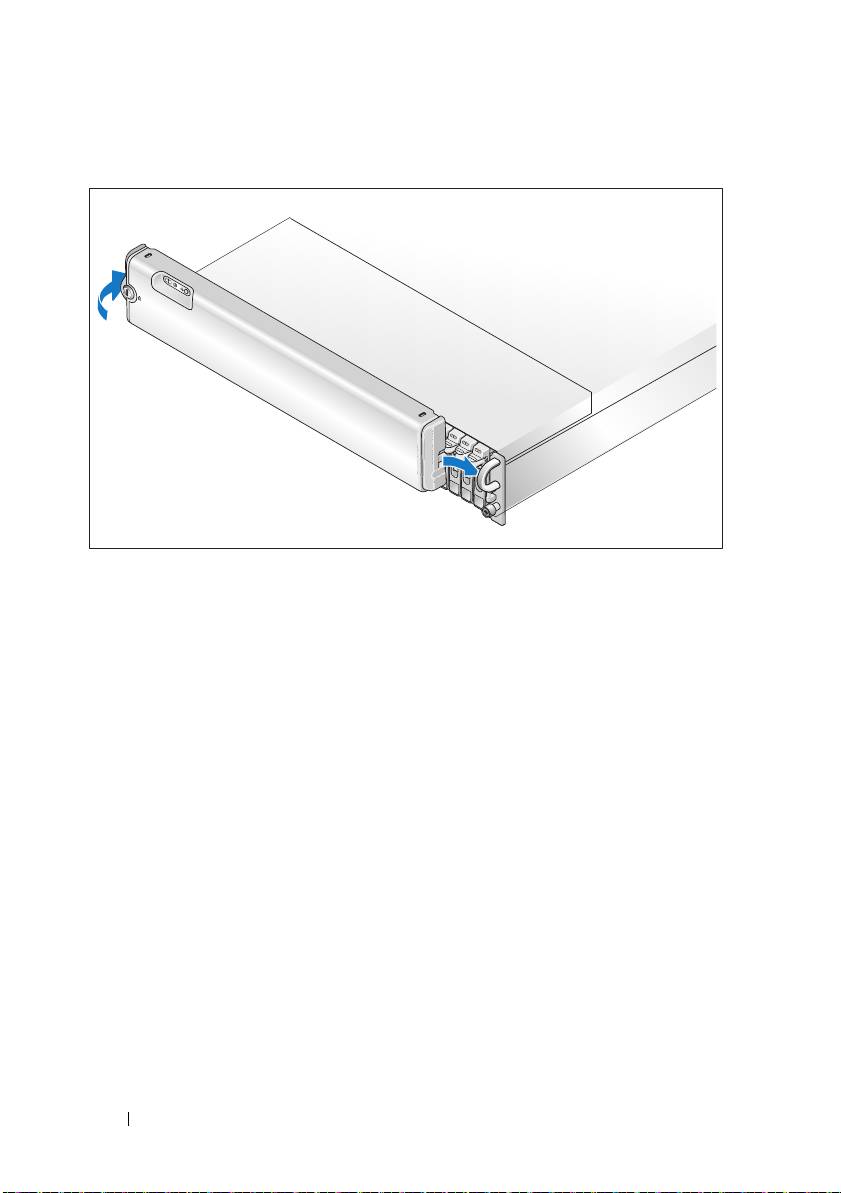

Befestigen der Blende
Installieren Sie bei Bedarf die Frontblende. Setzen Sie dazu die rechte
Kante der Blende in den Bogen vorn rechts am System ein, und drücken
Sie dann die linke Seite der Blende an das System, bis die Blende einrastet
(das Aussehen der Frontblende kann von der obenstehenden Zeichnung
abweichen).
44 Handbuch zum Einstieg
Technische Daten
Laufwerke
SAS-Festplatten Bis zu 24 hot-plug-fähige SAS-Festplatten
(2,5 Zoll, 3,0 Gb/s) mit einer Drehzahl
von 10 000 oder 15 000 U/min.
(unterstützte Datenträgergrößen sind in
der readme-Datei zum System aufgeführt)
Verbindungen
Konfigurationen Unterstützung für jeweils eine der folgenden
Konfigurationen:
• Einheitliche Betriebsart für direkten Anschluss
von bis zu 24 Festplatten
• Geteilte Betriebsart mit zwei EMMs zum
direkten Anschluss der Laufwerke 0 bis 11
und separaten direkten Anschluss der Laufwerke
12 bis 23
• Unterstützung für bis zu drei hintereinander
geschaltete Speichergehäuse in einheitlicher
Betriebsart für insgesamt bis zu 72 Festplatten
Gehäusemodule
EMMs Ein oder zwei hot-plug-fähige Module
Jedes EMM verfügt über einen Temperatursensor
Rückwandplatine
Anschlüsse
• 24 Anschlüsse für SAS-Festplattenlaufwerke
• Zwei Anschlüsse für Netzteil-/Lüftermodule
• Zwei EMM-Anschlusssätze (6 Anschlüsse
pro EMM)
• Ein Steuerfeldanschluss für vordere LEDs
und Gehäusebetriebsartschalter
Sensoren Zwei Temperatursensoren
Handbuch zum Einstieg 45
Anschlüsse an der Rückseite
SAS-Anschlüsse (pro EMM)
• Ein SAS „IN“-Anschluss (SFF 8470)
zur Verbindung mit dem Host
• Ein SAS „OUT“-Erweiterungsanschluss
(SFF 8470) zur Verbindung mit einem
weiteren Gehäuse
Serieller Anschluss (pro EMM) Ein 6-poliger UART Mini-DIN-Anschluss
(nur zur Nutzung durch den Hersteller)
LED-Anzeigen
Vorderseite
• Eine zweifarbige LED-Anzeige
für den Systemstatus
• Zwei einfarbige LED-Anzeigen für Betrieb
und geteilte Betriebsart
Festplattenträger
• Eine einfarbige Aktivitäts-LED
• Eine zweifarbige LED-Statusanzeige
je Laufwerk
EMM Drei zweifarbige LED-Statusanzeigen, jeweils
eine an den beiden EMM SAS-Ports und eine
für den EMM-Status
Netzteil-/Lüftermodul Drei LED-Statusanzeigen für Netzteilstatus,
Netzteil-/Lüfterfehler und Wechselstromstatus
Netzteile
Leistung Maximal 485 W im Dauerbetrieb;
Spitzenbelastung 604 W
Wärmeabgabe 200 W
Spannung 100–240 V
Frequenz 50/60 Hz
Stromstärke 7,5–3,75 A
46 Handbuch zum Einstieg
Verfügbare Leistung für Festplatten (pro Schacht)
Unterstützte Leistungsaufnahme
Bis zu 0,5 A bei +12 V
von Festplatten (konstant)
Bis zu 1,2 A bei +5 V
Abmessungen und Gewicht
Höhe 8,60 cm
Breite 44,50 cm
Tiefe 46,40 cm
Gewicht
23,60 kg
(maximale Konfiguration in kg)
Umgebungsbedingungen
ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen für bestimmte
Systemkonfigurationen finden Sie unter dell.com/environmental_datasheets.
Dieses System ist nicht zur Verwendung in Büroumgebungen vorgesehen.
Temperatur
Während des Betriebs
10 bis 35 °C
Lagerung
-40 bis 65 °C
Relative Luftfeuchtigkeit
Während des Betriebs
20 bis 80 % (nicht kondensierend)
Lagerung
5 bis 95 % (nicht kondensierend)
Höhe über NN
Während des Betriebs
-16 bis 3 048 m
Lagerung
-16 bis 10 600 m
BTU pro Stunde 1430
Handbuch zum Einstieg 47
