Χαρακτηριστικά συστήματος
Η ενότητα αυτή περιγράφει τα κύρια χαρακτηριστικά λογισμικού και υλικού
του συστήματός σας. Παρέχει επίσης πληροφορίες σχετικά με άλλα έγγραφα
που ενδέχεται να χρειαστείτε για τη ρύθμιση του συστήματός σας και σχετικά
με τον τρόπο λήψης τεχνικής βοήθειας.
Τα κύρια χαρακτηριστικά του συστήματός σας περιλαμβάνουν:
•
Αποθήκευση καλύμματος σε αποτελεσματικό σχέδιο εγκατάστασης 2U
σε ράφι
•
Χωρητικότητα για 24 σκληρούς δίσκους των 2,5 ιντσών, θερμής σύνδεσης,
3,0 Gbps, SAS
•
Υποστήριξη RAID επάνω στην κεντρική μονάδα μέσω προσαρμογέα
PERC 6/E
•
Εφεδρική παροχή τροφοδοσίας θερμής σύνδεσης και μονάδες ψύξης
που συνδυάζονται για δυνατότητα εύκολης επισκευής
•
Προαιρετική δεύτερη μονάδα διαχείρισης καλύμματος (EMM)
για δυνατότητα εφεδρικής διαχείρισης του συστήματος
•
Υποστήριξη για οποιαδήποτε από τις παρακάτω άμεσα συνδεόμενες
διαμορφώσεις:
–
Ενοποιημένος τρόπος λειτουργίας για άμεση συνδεσιμότητα έως
και 24 σκληρών δίσκων
–
Τρόπος λειτουργίας σε διαχωρισμό (με διπλές μονάδες EMM)
που παρέχει άμεση συνδεσιμότητα στις μονάδες 0 έως 11 στην
πρώτη μονάδα EMM και ξεχωριστή άμεση συνδεσιμότητα στις
μονάδες 12 έως 23 στη δεύτερη μονάδα EMM
•
Υποστήριξη για έως και τρία καλύμματα, αποθηκευμένα με αλυσιδωτή
σύνδεση, σε ενοποιημένο τρόπο λειτουργίας για 72 σκληρούς δίσκους
στο σύνολο
•
Ομαδική διαχείριση καλύμματος που παρέχεται μέσω των υπηρεσιών
καλύμματος SCSI (SES)
•
RAID και διαχείριση συστήματος μέσω της Υπηρεσίας διαχείρισης
αποθήκευσης Διαχειριστή διακομιστή OpenManage™ της Dell ή του
Βοηθού IT OpenManage.
Τα πρώτα βήματα με το σύστημά σας
51
•
Τέσσερις αισθητήρες για την παρακολούθηση της θερμοκρασίας του
περιβάλλοντος
•
Δυνατότητα απενεργοποίησης σε περίπτωση υπέρβασης θερμοκρασίας
•
Ηχητική προειδοποίηση σε περίπτωση αστοχίας εξαρτήματος κρίσιμης
σημασίας (απενεργοποιημένη από προεπιλογή)
•
Υποστήριξη ευρείας γκάμας διακομιστών (Ανατρέξτε στο αρχείο readme
του συστήματός σας για τα συστήματα που υποστηρίζονται. Η προβολή
του ενημερωμένου αρχείου readme των σημειώσεων έκδοσης μπορεί να
γίνει από την τοποθεσία υποστήριξης της Dell στο Web, στη διεύθυνση
support.dell.com
)
Άλλες πληροφορίες που ενδέχεται
να χρειαστείτε
ΠΡΟΣΟΧΗ: Ανατρέξτε στις πληροφορίες σχετικά με την ασφάλεια
και τους κανονισμούς που έχουν αποσταλεί με τον σύστημά σας.
Οι πληροφορίες για την εγγύηση ενδέχεται να συμπεριλαμβάνονται
μέσα σε αυτό το έγγραφο ή ως ξεχωριστό έγγραφο.
•
Οι
Οδηγίες εγκατάστασης σε ράφι
ή ο
Οδηγός εγκατάστασης σε ράφι
που συνοδεύουν τη δική σας λύση σε ράφι περιγράφουν τον τρόπο
εγκατάστασης τους συστήματός σας σε ράφι.
•
Το
Εγχειρίδιο κατόχου υλικού
παρέχει πληροφορίες σχετικά με τα
χαρακτηριστικά του συστήματος και περιγράφει την αντιμετώπιση
προβλημάτων του συστήματός σας και την εγκατάσταση ή την
αντικατάσταση συστατικών στοιχείων του συστήματος.
•
Τα CD που συνοδεύουν το σύστημά σας παρέχουν τεκμηρίωση και εργαλεία
για τη ρύθμιση παραμέτρων και τη διαχείριση του συστήματός σας.
•
Σημειώσεις έκδοσης ή αρχεία readme ενδέχεται να περιλαμβάνονται
για να παρέχουν τις τελευταίες ενημερώσεις για το σύστημα, όπως επίσης
τεκμηρίωση ή προχωρημένο υλικό αναφοράς για τεχνικά θέματα που
προορίζονται για έμπειρους χρήστες ή τεχνικούς.
52
Τα πρώτα βήματα με το σύστημά σας
Λήψη τεχνικής βοήθειας
Εάν δεν κατανοείτε μια διαδικασία του οδηγού αυτού ή αν το σύστημα δεν
λειτουργεί με τον αναμενόμενο τρόπο, ανατρέξτε στο
Εγχειρίδιο κατόχου υλικού
.
Είναι διαθέσιμη η Επιχειρηματική εκπαίδευση και πιστοποίηση της Dell.
Για περισσότερες πληροφορίες, ανατρέξτε στη διεύθυνση
dell.com/training
.
Η υπηρεσία αυτή ενδέχεται να μην προσφέρεται σε όλες τις τοποθεσίες.
Εγκατάσταση και ρύθμιση παραμέτρων
ΠΡΟΣΟΧΗ: Προτού πραγματοποιήσετε την παρακάτω διαδικασία,
διαβάστε και ακολουθήστε τις οδηγίες ασφαλείας και τους σημαντικούς
ρυθμιστικούς κανόνες που αποστέλλονται μαζί με το σύστημά σας.
Για επιπλέον πληροφορίες σχετικά τις ορθές πρακτικές ασφαλείας,
ανατρέξτε στη διεύθυνση www.dell.com/regulatory_compliance.
Η ενότητα αυτή περιγράφει τα βήματα για την αρχική ρύθμιση των παραμέτρων
του συστήματός σας.
Άνοιγμα της συσκευασίας του συστήματος
Ανοίξτε τη συσκευασία του συστήματός σας και αναγνωρίστε κάθε αντικείμενο.
Φυλάξτε όλα τα υλικά που σας αποστάλθηκαν για την περίπτωση που θα τα
χρειαστείτε αργότερα.
Τα πρώτα βήματα με το σύστημά σας
53
Τοποθέτηση των ραγών και του συστήματος σε ράφι
Μόλις ολοκληρώσετε την ανάγνωση των «Οδηγιών ασφαλείας» που βρίσκονται
στην τεκμηρίωση εγκατάστασης σε ράφι για το σύστημά σας, τοποθετήστε τις
ράγες και το σύστημα σε ράφι.
Για οδηγίες σχετικά με την εγκατάσταση του συστήματός σας σε ράφι, ανατρέξτε
στην τεκμηρίωση εγκατάστασης σε ράφι.
54
Τα πρώτα βήματα με το σύστημά σας
Σύνδεση της τροφοδοσίας

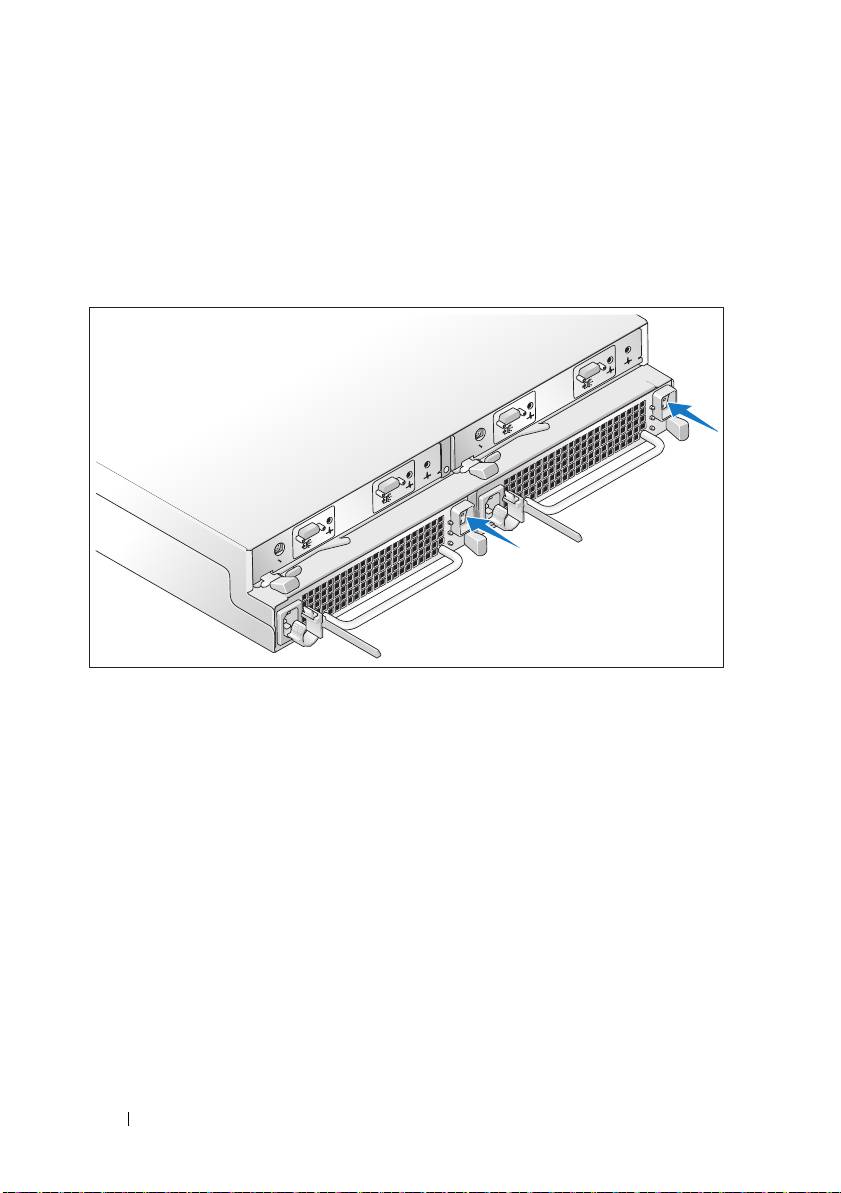

Συνδέστε και τα δύο καλώδια τροφοδοσίας στις μονάδες παροχής τροφοδοσίας /
ανεμιστήρων ψύξης.
Σύνδεση του στηρίγματος συγκράτησης του καλωδίου
τροφοδοσίας
Τα πρώτα βήματα με το σύστημά σας
55
Διαμορφώστε τις παραμέτρους της κατάστασης λειτουργίας αποθήκευσης για το
σύστημά σας, ρυθμίζοντας το διακόπτη διαμόρφωσης στο μπροστινό μέρος του
συστήματος και συνδέστε τα καλώδια της(των) μονάδας(-ων) EMM σύμφωνα
με τις οδηγίες που παρέχονται στο
Εγχειρίδιο κατόχου υλικού
.
Ενεργοποίηση του συστήματος
Ενεργοποιήστε το σύστημα ενεργοποιώντας και τις δύο μονάδες τροφοδοσίας /
ανεμιστήρων ψύξης.
56
Τα πρώτα βήματα με το σύστημά σας
Τοποθέτηση της πρόσοψης μονάδας
Τοποθετήστε την πρόσοψη μονάδας εισάγοντας τη δεξιά πλευρά της πρόσοψης
στο δεξί μπροστινό βρόχο στο σύστημα και στη συνέχεια, πιέζοντας την αριστερή
πλευρά της πρόσοψης στο σύστημα, μέχρις ότου η πρόσοψη να ασφαλίσει
στη θέση της (το σχέδιο της πρόσοψης ενδέχεται να διαφέρει ελάχιστα από
την παραπάνω εικόνα).
Τα πρώτα βήματα με το σύστημά σας
57
Τεχνικές προδιαγραφές
Μονάδες
Σκληροί δίσκοι SAS Έως 24 σκληροί δίσκοι SAS 2,5 ιντσών, θερμής
σύνδεσης, (3,0 Gbps), σε ταχύτητες των 10K ή 15K
σ.α.λ. (Ανατρέξτε στο αρχείο readme του συστήματός
σας για τις υποστηριζόμενες χωρητικότητες δίσκου.)
Συνδεσιμότητα
Διαμορφώσεις Υποστήριξη για οποιαδήποτε από τις παρακάτω
διαμορφώσεις:
•
Ενοποιημένος τρόπος λειτουργίας για άμεση
συνδεσιμότητα 24 σκληρών δίσκων
•
Τρόπος λειτουργίας σε διαχωρισμό
(με διπλές μονάδες EMM) που παρέχει άμεση
συνδεσιμότητα στις μονάδες 0 έως 11 και
ξεχωριστή άμεση συνδεσιμότητα στις μονάδες
12 έως 23
•
Έως και τρία καλύμματα, αποθηκευμένα με
αλυσιδωτή σύνδεση, σε ενοποιημένο τρόπο
λειτουργίας για 72 σκληρούς δίσκους στο σύνολο
Μονάδες καλύμματος
Μονάδες EMM Μία ή δύο μονάδες θερμής σύνδεσης
Κάθε μονάδα EMM διαθέτει έναν αισθητήρα
θερμοκρασίας
Πλακέτα βάσης
Συζευκτήρες
•
24 συζευκτήρες σκληρών δίσκων SAS
•
Δύο συζευκτήρες μονάδων τροφοδοσίας /
ανεμιστήρων ψύξης
•
Δύο σετ συζευκτήρων μονάδων EMM
(6 συζευκτήρες σε κάθε μονάδα EMM)
•
Ένας συζευκτήρας πίνακα ελέγχου για
τις μπροστινές φωτεινές ενδείξεις LED και
διακόπτης κατάστασης λειτουργίας καλύμματος
Αισθητήρες Δύο αισθητήρες θερμοκρασίας
58
Τα πρώτα βήματα με το σύστημά σας
Συζευκτήρες στο πίσω μέρος
Συζευκτήρες SAS
•
Ένας συζευκτήρας SAS (SFF 8470) «IN»
(ανά μονάδα EMM)
για σύνδεση στην κεντρική μονάδα
•
Ένας συζευκτήρας SAS (SFF 8470) «OUT»
για επέκταση σε πρόσθετο κάλυμμα
Σειριακός συζευκτήρας
Ένας συζευκτήρας 6 ακίδων, τύπου UART
(ανά μονάδα EMM)
mini-DIN (για εργοστασιακή χρήση μόνο)
Φωτεινές ενδείξεις LED
Μπροστινό μέρος
•
Μία δίχρωμη φωτεινή ένδειξη LED
για την κατάσταση του συστήματος
•
Δύο μονόχρωμες φωτεινές ενδείξεις LED
για την τροφοδοσία και τον τρόπο λειτουργίας
σε διαχωρισμό
Κομιστής σκληρού δίσκου
•
Μία μονόχρωμη φωτεινή ένδειξη LED
για τη δραστηριότητα
•
Μία δίχρωμη φωτεινή ένδειξη LED
για την κατάσταση για κάθε μονάδα
Μονάδα EMM Τρεις δίχρωμες φωτεινές ενδείξεις LED
για την κατάσταση, δύο από τις οποίες για
τις δύο θύρες SAS της μονάδας EMM και
μία για την κατάσταση της μονάδας EMM
Μονάδα τροφοδοσίας /
Τρεις φωτεινές ενδείξεις LED για την κατάσταση
ανεμιστήρων ψύξης
της παροχής τροφοδοσίας, για σφάλμα στην
παροχή τροφοδοσίας ή στους ανεμιστήρες και
για την κατάσταση AC
Παροχές τροφοδοσίας
Ηλεκτρική ισχύς σε Watt 485 W μέγιστη συνεχόμενη. Κορυφή 604 W
Έκλυση θερμότητας 200 W
Τάση 100–240 V
Συχνότητα 50/60 Hz
Ένταση ηλεκτρικού ρεύματος 7,5–3,75 A
Τα πρώτα βήματα με το σύστημά σας
59
Διαθέσιμη τροφοδοσία σκληρού δίσκου (ανά υποδοχή)
Υποστηριζόμενη κατανάλωση
Έως 0,5 A σε +12 V
τροφοδοσίας σκληρού δίσκου (συνεχής)
Έως και 1,2 A σε +5 V
Φυσικά χαρακτηριστικά
Ύψος 8,60 cm (3,375 ίντσες)
Μήκος 44,50 cm (17,5 ίντσες)
Πλάτος 46,40 cm (18,25 ίντσες)
Βάρος (μέγιστη διαμόρφωση, σε κιλά) 23,60 κιλά (52 λίβρες)
Χαρακτηριστικά περιβάλλοντος
ΣΗΜΕΙΩΣΗ:
Για επιπλέον πληροφορίες σχετικά με τις περιβαλλοντικές
μετρήσεις για συγκεκριμένες διαμορφώσεις συστήματος, επισκεφτείτε
τη διεύθυνση
dell.com/environmental_datasheets
. Το σύστημα δεν
προορίζεται για χρήση σε περιβάλλον γραφείου.
Θερμοκρασία
Λειτουργίας
10° έως 35°C (50° έως 95°F)
Αποθήκευσης
-40° έως 65°C (-40° έως 149°F)
Σχετική υγρασία
Λειτουργίας
20% έως 80% (χωρίς συμπύκνωση)
Αποθήκευσης
5% έως 95% (χωρίς συμπύκνωση)
Υψόμετρο
Λειτουργίας
–16 έως 3.048 μέτρα (–50 έως 10.000 πόδια)
Αποθήκευσης
–16 έως 10.600 μέτρα (–50 έως 35.000 πόδια)
BTU ανά ώρα 1430
