Dell PowerEdge R415-Systeme
Handbuch zum Einstieg
mit dem System
Genormtes Modell E07S-Reihe
Anmerkungen, Vorsichtshinweise
und Warnungen
ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen
aufmerksam, mit denen Sie den Computer besser einsetzen können.
VORSICHTSHINWEIS: Ein VORSICHTSHINWEIS warnt vor möglichen
Beschädigungen der Hardware oder vor Datenverlust, wenn die Anweisungen
nicht befolgt werden.
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen
hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod
von Personen zur Folge haben können.
____________________
Irrtümer und technische Änderungen vorbehalten.
© 2010 Dell Inc. Alle Rechte vorbehalten.
Die Vervielfältigung oder Wiedergabe dieser Materialien in jeglicher Weise ohne vorherige schriftliche
Genehmigung von Dell Inc. ist strengstens untersagt.
®
Marken in diesem Text: Dell™, das DELL Logo und PowerEdge™ sind Marken von Dell Inc. AMD
ist eine eingetragene Marke und AMD Opteron™ ist eine Marke von Advanced Micro Devices, Inc.
®
®
®
Microsoft
, Windows
, Windows Server
und Hyper-V™ sind Marken oder eingetragene Marken
®
von Microsoft Corporation in den USA und/oder anderen Ländern. Red Hat Enterprise Linux
und
®
Enterprise Linux
sind eingetragene Marken von Red Hat, Inc. in den USA und/oder anderen Ländern.
®
Novell
ist eine eingetragene Marke und SUSE™ ist eine Marke von Novell Inc. in den USA
®
®
und anderen Ländern. Citrix
und XenServer
sind eingetragene Marken oder Marken von
®
Citrix Systems, Inc. in den USA und /oder anderen Ländern. VMware
ist eine eingetragene Marke
von VMware, Inc. in den USA oder anderen Ländern.
Andere in diesem Dokument möglicherweise verwendete Marken und Handelsnamen beziehen sich
auf die entsprechenden Eigentümer oder deren Produkte. Dell Inc. erhebt keinen Anspruch auf Marken
und Handelsbezeichnungen mit Ausnahme der eigenen.
Genormtes Modell E07S-Reihe
Juni 2010 Teilenr. M64NF Rev. A00
Installation und Konfiguration
WARNUNG: Lesen Sie vor dem Ausführen der folgenden Schritte die Sicherheits-
hinweise für das System.
Auspacken des Systems
Entnehmen Sie das System der Verpackung und identifizieren Sie die
einzelnen Komponenten.
Installation der Schienen und des Systems in einem Rack
Lesen Sie vor der Montage der Schienen und dem Einbau des Systems im
Rack zunächst die mit dem System gelieferten Sicherheitshinweise und die
Rack-Installationsanleitung.
Handbuch zum Einstieg mit dem System 39

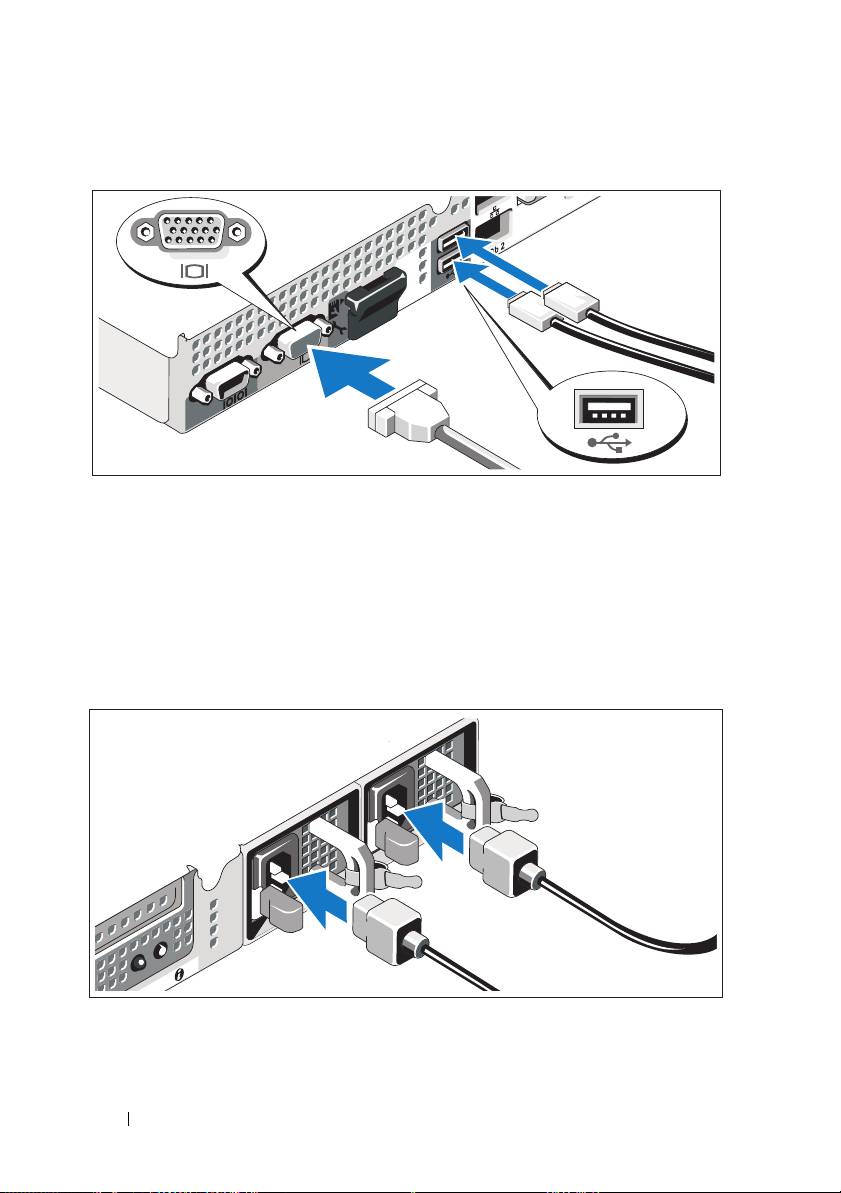

Optional – Anschließen von Tastatur, Maus und Bildschirm
Schließen Sie die Tastatur, die Maus und den Bildschirm an (optional).
Die Anschlüsse auf der Rückseite des Systems sind mit Symbolen
gekennzeichnet, mit denen sich die entsprechenden Kabel zuordnen lassen.
Denken Sie daran, gegebenenfalls die Schrauben am Stecker des Bildschirm-
kabels festzuziehen.
Anschließen der Netzstromkabel
Verbinden Sie die Netzstromkabel mit dem System sowie gegebenenfalls
mit dem Bildschirm.
40 Handbuch zum Einstieg mit dem System
Installation der Rückhalteklemme für das Netzstromkabel
Bringen Sie die Halteklammer für das Netzkabel am rechten Bogen des
Netzteilgriffs an. Biegen Sie das Netzkabel wie abgebildet zu einer Schlaufe,
und befestigen Sie es an der Kabelklemme der Halteklammer.
Verbinden Sie das andere Ende des Kabels jeweils mit einer geerdeten
Steckdose oder mit einer separaten Spannungsquelle, etwa einer unter-
brechungsfreien Stromversorgung (USV) oder einem Stromverteiler (PDU).
Einschalten des Systems
Drücken Sie den Netzschalter am System und am Bildschirm. Die Betriebs-
anzeigen sollten aufleuchten.
Handbuch zum Einstieg mit dem System 41
Anbringen der optionalen Frontverkleidung
Befestigen Sie die Frontverkleidung (optional).
Abschließen des Betriebssystem-Setups
Wenn das Betriebssystem vorinstalliert ist, lesen Sie die zusammen mit
dem System gelieferte Dokumentation zum Betriebssystem. Wenn Sie das
Betriebssystem erstmals installieren, finden Sie weitere Hinweise in der
Dokumentation zur Installation und Konfiguration Ihres Betriebssystems.
Das Betriebssystem muss installiert sein, bevor Sie andere, nicht zusammen
mit dem System erworbene Hardware oder Software installieren.
Unterstützte Betriebssysteme
• Microsoft Windows Server 2008 SP2 Web, Standard
und Enterprise (x86) Edition
• Microsoft Windows Server 2008 SP2 Web, Standard,
Enterprise und Datacenter (x64) Edition
• Microsoft Windows Server 2008 R2 Web, Standard,
Enterprise und Datacenter (x64) Edition
• Microsoft Windows Server 2008 R2 HPC (x64) Edition
42 Handbuch zum Einstieg mit dem System
• Red Hat Enterprise Linux 5.5 Standard (x86_64),
Advanced Platform (x86_64) und HPC Edition
• SUSE Linux Enterprise Server 11 SP1 (x86_64)
• SUSE Linux Enterprise Server 10 SP3 (x86_64)
• VMware ESX 4.0 Update 2 Classic Edition
• VMware ESXi 4.0 Update 2 Installable Edition
• VMware ESX 4.1 Classic Edition
• VMware ESXi 4.1 Installable Edition
• Citrix XenServer 5.6 Enterprise Edition
• Microsoft Hyper-V Windows Server 2008 R2 (Standalone)
• Microsoft Windows Server 2008 R2 Hyper-V-Rolle
ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen
erhalten Sie unter dell.com/ossupport.
Weitere nützliche Informationen
WARNUNG: Beachten Sie die Sicherheits- und Betriebsbestimmungen, die mit
dem Computer geliefert wurden. Garantiebestimmungen können als separates
Dokument beigelegt sein.
• In der zusammen mit der Rack-Lösung gelieferten Rack-Dokumentation
ist beschrieben, wie das System in einem Rack installiert wird.
•Im
Hardware-Benutzerhandbuch
finden Sie Informationen über System-
funktionen, Fehlerbehebung im System und zum Installieren oder
Austauschen von Systemkomponenten. Sie finden dieses Dokument
online unter
support.dell.com/manuals
.
• Die Dokumentation zur Dell-Systemverwaltungsanwendung enthält
Informationen über das Installieren und Verwenden der System-
verwaltungssoftware.
ANMERKUNG: Wenn auf der Website support.dell.com/manuals
aktualisierte Dokumente vorliegen, lesen Sie diese immer zuerst,
denn frühere Informationen werden damit gegebenenfalls ungültig.
Handbuch zum Einstieg mit dem System 43
Anfordern von technischer Unterstützung
Falls Sie einen Vorgang in diesem Handbuch nicht nachvollziehen können
oder das System sich nicht wie erwartet verhält, nehmen Sie das Hardware-
Benutzerhandbuch zur Hand. Dell bietet umfangreiche Hardware-Schulungen
und Zertifizierungen an. Nähere Informationen erhalten Sie unter
www.dell.com/training. Diese Dienstleistungen stehen unter Umständen
nicht an allen Standorten zur Verfügung.
Technische Daten
Prozessor
Prozessortyp Bis zu zwei Prozessoren der Reihe
AMD Opteron 4000
Erweiterungsbus
Bustyp PCI-Express (2. Generation)
Erweiterungssteckplätze Riser 1
Steckplatz 1: x16-Verbindung mit physischem
x16-Anschluss, halbe Baulänge, volle Bauhöhe.
Speicher
Architektur DIMM-Module mit 800/1066/1333 MHz
(DDR3-SDRAM), registriert, unregistriert
und Niederspannung mit ECC
(Error Correcting Code).
Speichermodulsockel Achtmal 240-polig
Speichermodulkapazitäten 1 GB, 2 GB, 4 GB oder 8 GB
RAM (Minimum) 1 GB (ein Prozessor) oder
2 GB (zwei Prozessoren)
RAM (Maximum) 32 GB (ein Prozessor) oder
64 GB (zwei Prozessoren)
44 Handbuch zum Einstieg mit dem System
Laufwerke
Festplattenlaufwerke Bis zu vier interne verkabelte oder hot-swap-
fähige SAS- oder SATA-Laufwerke (3,5 Zoll)
oder
Bis zu vier interne hot-swap-fähige SAS- oder
SSD-Laufwerke (2,5 Zoll) in 3,5-Zoll-Trägern
Optisches Laufwerk Ein optionales internes SATA-DVD-ROM-
oder DVD+/-RW-Laufwerk in Flachbauweise
Optionales externes USB-DVD-ROM-
Laufwerk
ANMERKUNG: DVD-Geräte sind reine
Datenlaufwerke.
Anschlüsse
Rückseite
NIC
Zwei RJ-45 (für integrierte 1-GB-NICs)
Seriell
9-polig, DTE, 16550-kompatibel
USB
Zwei 4-polige Anschlüsse, USB-2.0-konform
Grafik
VGA, 15-polig
Vorderseite
Grafik
VGA, 15-polig
USB
Zwei 4-polige Anschlüsse, USB-2.0-konform
Intern
USB
Zwei 4-polige Anschlüsse, USB-2.0-konform
Grafik
Grafiktyp Matrox G200, integriert
in Winbond WPCM450
Grafikspeicher 8 MB
Handbuch zum Einstieg mit dem System 45
Stromversorgung
Netzstromversorgung (je Netzteil)
Leistung
480 W (nicht-redundantes Netzteil)
500 W (redundantes Netzteil)
Spannung
100-240 V Wechselspannung, 50/60 Hz,
7,5-3,8 A (nicht-redundantes Netzteil)
100-240 V Wechselspannung, 50/60 Hz,
7-3,5 A (redundantes Netzteil)
Wärmeabgabe
1637 BTU/h (max.)
(nicht-redundantes Netzteil)
1706 BTU/h (max.)
(redundantes Netzteil)
Maximaler Einschaltstrom
Unter typischen Leitungsbedingungen
und über den gesamten Umgebungsbetriebs-
bereich des Systems kann der Einschaltstrom
pro Netzteil (über einen Zeitraum von 10 ms
oder weniger) 25 A erreichen.
Batterien
Systembatterie
Lithium-Knopfzelle CR 2032 (3,0 V)
Abmessungen und Gewicht
Höhe 4,3 cm
Breite 43,4 cm
Tiefe 62,7 cm
Gewicht (maximale Konfiguration) 15,9 kg
Gewicht (leer) 5,96 kg
46 Handbuch zum Einstieg mit dem System
Umgebungsbedingungen
ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen für bestimmte
Systemkonfigurationen finden Sie unter dell.com/environmental_datasheets.
Temperatur
Betrieb
10° bis 35 °C mit einem maximalen
Temperaturgradienten von 10 °C pro Stunde
ANMERKUNG: Bei Höhen über 900 Meter
verringert sich die maximale Betriebs-
temperatur um 1 ºC/300 m.
Lagerung
-40° bis 65 °C bei einem max. Temperatur-
gradienten von 20 °C pro Stunde
Relative Luftfeuchtigkeit
Betrieb
20% bis 80% (nicht-kondensierend) mit
einem max. Luftfeuchtegradienten von 10%
pro Stunde
Lagerung
5% bis 95% (nicht-kondensierend) mit einem
max. Luftfeuchtegradienten von 10% pro
Stunde
Zulässige Erschütterung
Betrieb
0,26 G (eff.) bei 5-350 Hz, 15 min lang
Lagerung
1,87 G (eff.) bei 10-500 Hz, 15 min lang
Zulässige Stoßeinwirkung
Betrieb
Ein Stoß von 31 G in der positiven Z-Achse
(ein Stoß auf jeder Seite des Systems) über
einen Zeitraum von 2,6 ms in der Betriebs-
richtung.
Lagerung
Sechs nacheinander ausgeführte Stöße
mit 71 G von bis zu 2 ms Dauer in positiver
und negativer X-, Y- und Z-Richtung
(ein Stoß auf jeder Seite des Systems) sowie
Rechteckimpuls von 32 G und 686 cm/s
Handbuch zum Einstieg mit dem System 47
Umgebungsbedingungen (fortgesetzt)
Höhe über NN
Betrieb
-16 bis 3 048 m
ANMERKUNG: Bei Höhen über 900 Meter
verringert sich die maximale Betriebs-
temperatur um 1 °C/300 m.
Lagerung
-16 bis 10 668 m
Luftverschmutzungsklasse
Klasse
G1 oder niedriger gemäß ISA-S71.04-1985
