Installation et configuration
AVERTISSEMENT : avant d'exécuter la procédure ci-dessous,
lisez les consignes de sécurité fournies avec le système.
Déballage du système
Sortez le système de son emballage et identifiez chaque élément.
Installation des rails et du système dans un rack
Assemblez les rails et installez le système dans le rack en suivant les consignes
de sécurité et les instructions d'installation du rack fournies avec votre
système.
Guide de mise en route du système 27
Facultatif – Connexion du clavier, de la souris et du moniteur

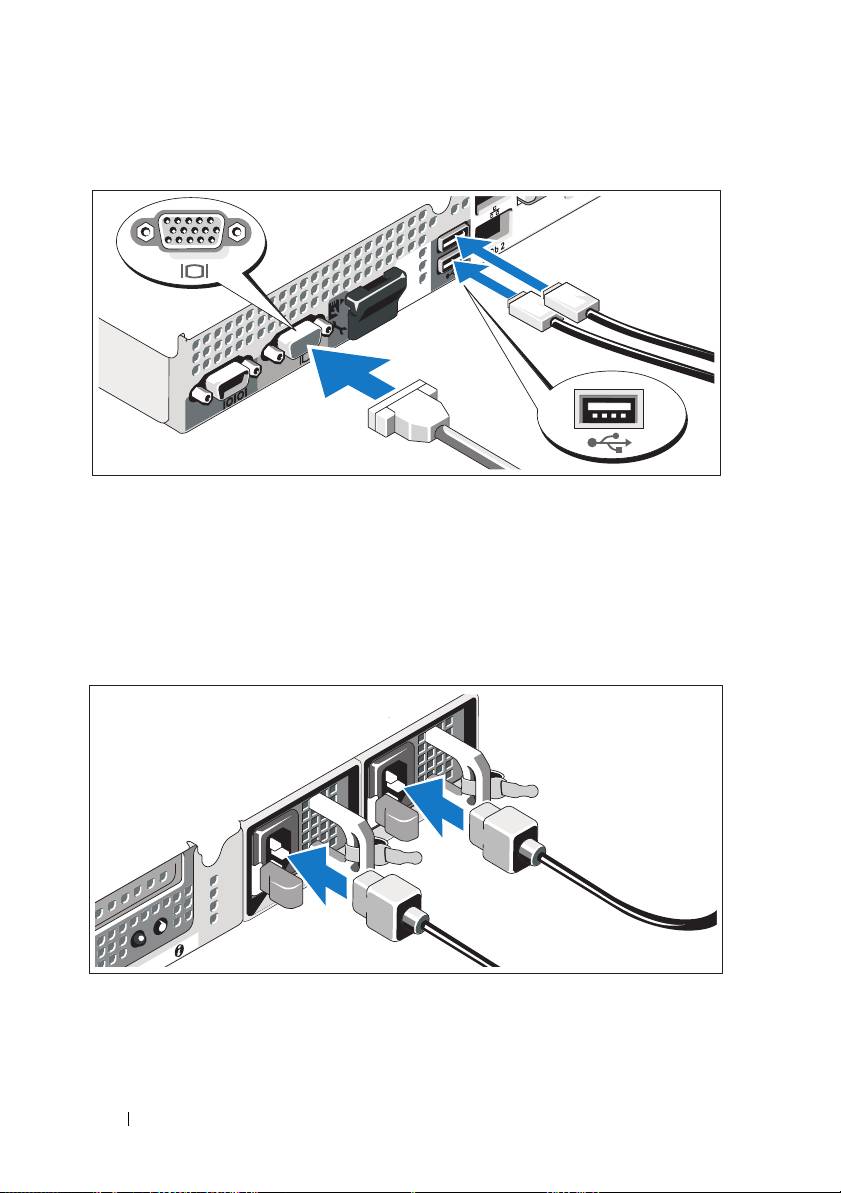

Connectez le clavier, la souris et le moniteur (en option).
Aidez-vous des icônes des connecteurs situés à l'arrière du système pour
savoir où insérer chaque câble. N'oubliez pas de serrer les vis situées sur
le connecteur du câble du moniteur, s'il en est équipé.
Branchement du ou des câbles d'alimentation
Connectez le ou les câbles d'alimentation au système et, si vous utilisez
un moniteur, connectez le câble d'alimentation du moniteur à ce dernier.
28 Guide de mise en route du système
Installation du support de fixation du câble d'alimentation
Fixez le support de fixation du câble sur la courbe droite de la poignée du bloc
d'alimentation. Effectuez une boucle avec le câble d'alimentation comme
indiqué dans l'illustration et insérez-le dans le clip du support.
Branchez ensuite l'autre extrémité du ou des câbles sur une prise de courant
mise à la terre ou sur une source d'alimentation autonome (onduleur (UPS)
ou unité de distribution de l'alimentation (PDU)).
Mise sous tension du système
Appuyez sur le bouton d'alimentation du système et sur celui du moniteur.
Les voyants d'alimentation s'allument.
Guide de mise en route du système 29
Installation du cadre en option
Installez le cadre (en option).
Finalisation de l'installation du système
d'exploitation
Si vous avez acheté un système d'exploitation préinstallé, consultez
la documentation connexe fournie avec le système. Pour une première
installation du système d'exploitation, consultez la documentation
concernant l'installation et la configuration du système d'exploitation.
Veillez à installer le système d'exploitation avant tout élément matériel
ou logiciel acheté séparément.
Systèmes d'exploitation pris en charge
• Microsoft Windows Server 2008 SP2, éditions Web, Standard
et Enterprise (x86)
• Microsoft Windows Server 2008, éditions Web, Standard,
Enterprise et DataCenter (x64)
• Microsoft Windows Server 2008 R2, éditions Web, Standard,
Enterprise et DataCenter (x64)
• Microsoft Windows HPC Server 2008 R2, édition HPC (x64)
30 Guide de mise en route du système
• Red Hat Enterprise Linux 5.5, éditions Standard (x86_64),
Advanced Platform (x86_64) et HPC
• SUSE Linux Enterprise Server 11 SP1 (x86_64)
• SUSE Linux Enterprise Server 10 SP3 (x86_64)
• VMware ESX 4.0 édition Classic mise à jour 2
• VMware ESXi 4.0 édition Installable mise à jour 2
• VMware ESX 4.1 édition Classic
• VMware ESXi 4.1 édition Installable
• Citrix XenServer 5.6 édition Enterprise
• Microsoft Hyper-V Windows Server 2008 R2 (autonome)
• Microsoft Windows Server 2008 R2 rôle Hyper-V
REMARQUE : pour obtenir les dernières informations sur les systèmes
d'exploitation pris en charge, rendez-vous sur le site dell.com/ossupport.
Autres informations utiles
AVERTISSEMENT : voir les informations sur la sécurité et les réglementations
fournies avec votre système. Les informations sur la garantie se trouvent dans
ce document ou dans un document distinct.
• La documentation fournie avec le rack indique comment installer le
système dans un rack.
• Le manuel
Hardware Owners' Manual
(Manuel du propriétaire) du matériel
présente les fonctionnalités du système et contient des informations de
dépannage du système et des instructions d'installation ou de remplacement
des composants du système. Il est disponible en ligne sur le site
support.dell.com/manuals
.
• La documentation relative aux applications de gestion de systèmes Dell
donne des informations sur l'installation et l'utilisation du logiciel de
gestion de systèmes.
REMARQUE : vérifiez toujours si des mises à jour sont disponibles sur le
site support.dell.com/manuals et lisez-les en premier, car elles remplacent
souvent les informations que contiennent les autres documents.
Guide de mise en route du système 31
Obtention d'une assistance technique
Si vous ne comprenez pas une procédure décrite dans ce guide ou si le système
ne réagit pas comme prévu, reportez-vous au Hardware Owner's Manual
(Manuel du propriétaire) du matériel. Dell offre une formation exhaustive
et une certification sur le matériel. Consultez dell.com/training pour de plus
amples informations. Ce service n'est disponible que dans certains pays.
Caractéristiques techniques
Processeur
Type de processeur Jusqu'à deux processeurs AMD Opteron 4000 series
Bus d'extension
Type de bus PCI Express 2e génération
Logements d'extension Carte de montage 1
Logement 1 : liaison x16 avec connecteur physique
de type x16, demi-longueur, pleine hauteur.
Mémoire
Architecture Barrettes de mémoire ECC (code de correction d'erreur)
DDR3 SDRAM cadencées à 800/1 066/1 333 MHz
inscrites, sans tampon et à faible tension.
Connecteurs de barrettes
Huit de 240 broches
de mémoire
Capacité des barrettes
1Go, 2Go, 4Go ou 8Go
de mémoire
RAM minimale 1 Go (avec un seul processeur) ou
2 Go (avec deux processeurs)
RAM maximale 32 Go (avec un seul processeur) ou
64 Go (avec deux processeurs)
32 Guide de mise en route du système
Lecteurs
Disques durs Jusqu'à quatre disques durs SAS ou SATA internes
de 3,5 pouces, câblés ou remplaçables à chaud
ou
Jusqu'à quatre disques durs SAS ou SSD internes
de 2,5 pouces dans un support de 3,5 pouces
Lecteur optique Un lecteur de DVD-ROM ou DVD+RW SATA slim
interne, en option
Un lecteur de DVD-ROM USB externe (en option)
REMARQUE : les périphériques DVD sont prévus
uniquement pour l'enregistrement de données.
Connecteurs
Arrière
NIC
Deux connecteurs RJ-45 (pour cartes réseau intégrées
de 1 Go)
Série
Un connecteur DTE à 9 broches, compatible 16550
USB
Deux connecteurs à 4 broches, compatibles USB 2.0
Vidéo
Un connecteur VGA à 15 broches
Avant
Vidéo
Un connecteur VGA à 15 broches
USB
Deux connecteurs à 4 broches, compatibles USB 2.0
Interne
USB
Deux connecteurs à 4 broches, compatibles USB 2.0
Vidéo
Type de vidéo Matrox G200, intégré dans Winbond WPCM450
Mémoire vidéo 8 Mo
Guide de mise en route du système 33
Alimentation
Alimentation secteur CA (par bloc d'alimentation)
Puissance
480 W (bloc d'alimentation non redondant)
500 W (bloc d'alimentation redondant)
Tens ion
100-240 VAC, 50/60 Hz, 7,5-3,8 A
(bloc d'alimentation non redondant)
100-240 VAC, 50/60 Hz, 7-3,5 A
(bloc d'alimentation redondant)
Dissipation thermique
1 637 BTU/h maximum
(bloc d'alimentation non redondant)
1 706 BTU/h maximum
(bloc d'alimentation redondant)
Appel de courant maximal
Dans des conditions de lignes typiques
et dans toute la gamme ambiante de
fonctionnement du système, l'appel de
courant peut atteindre 25 A par bloc
d'alimentation pendant un maximum
de 10 ms.
Piles
Pile du système
Pile bouton au lithium CR 2032 (3 V)
Caractéristiques physiques
Hauteur 4,3 cm (1,69 pouces)
Largeur 43,4 cm (17,09 pouces)
Profondeur 62,7 cm (24,69 pouces)
Poids (configuration maximale) 15,9 kg (35,02 livres)
Poids (vide) 5,96 kg (13,12 livres)
34 Guide de mise en route du système
Caractéristiques environnementales
REMARQUE : pour plus d'informations concernant les mesures environnementales liées à
différentes configurations spécifiques, rendez-vous sur dell.com/environmental_datasheets.
Température
En fonctionnement
De 10 à 35 °C (de 50 à 95 °F) avec un gradient
thermique maximal de 10 °C par heure
REMARQUE : pour les altitudes supérieures
à 900 mètres (2 950 pieds), la température
maximale de fonctionnement est réduite de 1 °C
tous les 300 mètres (1 °F tous les 550 pieds).
Stockage
De –40 à 65 °C (de –40 à 149 °F) avec
un gradient thermique maximal de 20 °C
par heure
Humidité relative
En fonctionnement
De 20 à 80 % (sans condensation) avec
un gradient d'humidité maximal de 10 %
par heure
Stockage
De 5 à 95 % (sans condensation) avec
un gradient d'humidité maximal de 10 %
par heure
Tolérance maximale aux vibrations
En fonctionnement
0,26 Grms avec un balayage de 5 à 350 Hz
pendant 15 minutes
Stockage
1,87 Grms avec un balayage de 10 à 500 Hz
pendant 15 minutes
Choc maximal
En fonctionnement
Une impulsion de choc de 31 G pendant
un maximum de 2,6 ms sur l'axe z positif
(une impulsion de chaque côté du système)
Stockage
Six impulsions de choc consécutives de 71 G
pendant un maximum de 2 ms en positif et
négatif sur les axes x, y et z (une impulsion
de chaque côté du système) et un choc d'ondes
carrées de 32 G à 270 pouces/sec
Guide de mise en route du système 35
Caractéristiques environnementales (Suite)
Altitude
En fonctionnement
De –16 à 3 048 m (de –50 à 10 000 pieds)
REMARQUE : pour les altitudes supérieures
à 900 mètres (2 950 pieds), la température
maximale de fonctionnement est réduite de 1 °C
tous les 300 mètres (1 °F tous les 550 pieds).
Stockage
De –16 à 10 668 m (–50 à 35 000 pieds)
Contaminants en suspension dans l'air
Classe
G1 ou inférieure selon la norme
ISA-S71.04-1985
36 Guide de mise en route du système
Оглавление
- Začínáme se systémem
- Guide de mise en route du système
- Handbuch zum Einstieg mit dem System
- Τα πρώτα βήµατα µε το σύστηµά σας
