Dell PowerEdge C5230: Начало работы с системой

Dell PowerEdge C5230

Начало работы

с системой

Нормативная модель B04S

www.dell.com | support.dell.com

Установка системы в стойку

ПРЕДУПРЕЖДЕНИЕ.

Для поднятия системы необходимо прибегнуть к

помощи других лиц. Во избежание телесных повреждений не пытайтесь

поднимать систему самостоятельно.

1

Вставьте систему в стойку.

2

При наличии транспортировочной скобы стабилизатора шасси

(дополнительно) извлеките ее из стойки.

ПРИМЕЧАНИЕ.

Если транспортные системы уже установлены в стойку,

убедитесь в том, чтообе транспортировочные скобы стабилизатора шасси

(дополнительно) находятся на месте.

3

Затяните винты-барашки для крепления проушин системы к передней

части стойки.

ПРИМЕЧАНИЕ.

Убедитесь в правильном положении механизма защелки.

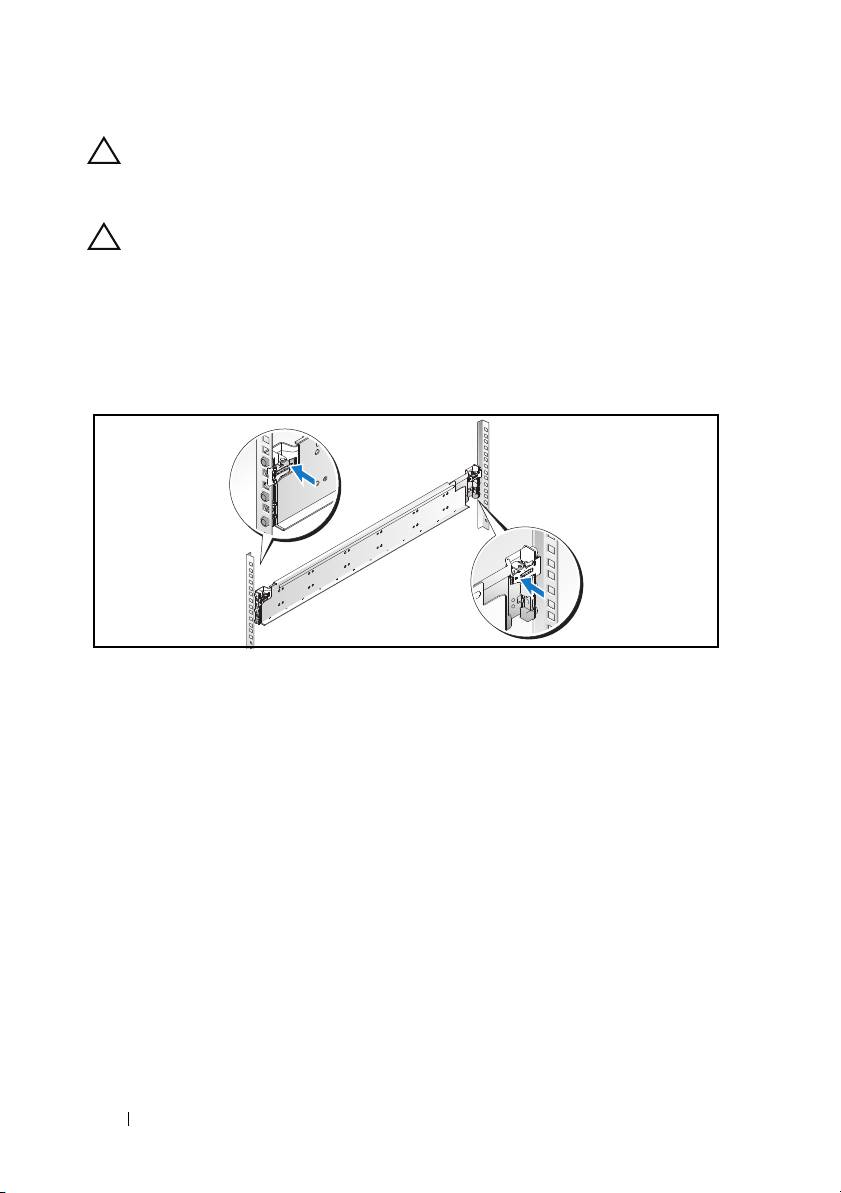

Рис. 17. Закрепление шасси на направляющих

110

Установка и конфигурирование

Сборка системы

1

Вставьте блок питания в систему так, чтобы закрылась защелка.

Рис. 18. Установка блока питания

2

Сложите рукоятку блока питания.

Рис. 19. Фиксирование рукоятки блока питания

Установка и конфигурирование

111

3

Подключите кабель питания к блоку питания.

Рис. 110. Подключение электрического кабеля к блоку питания

ПРИМЕЧАНИЕ.

Правильная конфигурация кабелей питания шасси

переменного тока при подключении к разъемам блоков питания показана на

следующем рисунке.

Рис. 111. Определение положения разъемов блоков питания

112

Установка и конфигурирование

4

Вставьте салазки в систему так, чтобы закрылась защелка.

Рис. 112. Установка салазок

Подключение клавиатуры, мыши и монитора.

Рис. 113. Подключение периферийного оборудования

Разъемы на передней панели системы снабжены значками, позволяющими

определить правильное подключение кабелей. Имеется возможность

подключения клавиатуры, мыши и монитора (дополнительно).

Установка и конфигурирование

113

Подключение силовых кабелей

1

На задней панели системы подключите кабель питания электросети к

разъему питания системы.

Рис. 114. Подключение кабелей питания

2

Подключите другой конец кабеля питания к заземленной электрической

розетке или отдельному источнику питания, например к источнику

бесперебойного питания или блоку распределения питания.

ПРИМЕЧАНИЕ.

Порт AC 1 подает электричество блоку питания PSU1, порт

AC 2 подает электричество блоку питания PSU2. Дополнительные сведения см.

в разделе «Шаг 3» главы «Установка компонентов системы».

Включение системы

После подключения к источнику питания система автоматически

включится.

Завершение установки операционной системы

Чтобы установить операционную систему, см. документацию по установке

и конфигурированию операционной системы. Операционная система

должна быть установлена до установки аппаратного или программного

обеспечения, которое не было приобретено вместе с системой.

ПРИМЕЧАНИЕ.

Наиболее актуальную информацию о поддерживаемых

операционных системах см. на вебстранице

dell.com/ossupport

.

114

Установка и конфигурирование

Прочая полезная информация

ПРЕДУПРЕЖДЕНИЕ.

Прочитайте документацию по обеспечению

безопасности и соответствию нормативным требованиям, которая входит в

комплект поставки системы. Информация о гарантии может входить в состав

данного документа или предоставляться в виде отдельного документа.

Сведения о компонентах системы, устранении неполадок и замене

компонентов см. в Руководстве пользователя оборудования на сайте

dell.com/support/manuals.

В документации к прилож ению для управления системами Dell представ лена

информация по установке и использованию программного обеспечения

для управления системой. Данный документ доступен на веб-странице

dell.com/support/manuals.

ПРИМЕЧАНИЕ.

Обязательно проверяйте обновления на вебстранице

dell.com/support/manuals

и предварительно читайте обновления, поскольку

они нередко заменяют информацию, содержащуюся в других документах.

Информация NOM (только для Мексики)

В соответствии с требованиями официальных мексиканских стандартов

(NOM), на устройстве, описанном в данном документе, указывается

указанная ниже информация.

Импортер: Dell Inc. de México, S.A. de C.V.

Paseo de la Reforma 2620 - 11° Piso

Col. Lomas Atlas

11950 México, D.F.

Model number (Номер модели)B04S

Напряжение питания 200–240 В переменного тока

Частота 50/60 Гц

Потребляемый ток: 9 A для каждого входа

Установка и конфигурирование

115

Технические характеристики

Процессор (на одну системную плату)

Тип процессора Процессор Intel Xeon E3-1240v3,

E3-1280v3

Память (на одну системную плату)

Архитектура Двухканальная небуферизованная

память DDR3 1600

Разъемы для модулей памяти 4

Емкость модулей памяти

Минимальный объем ОЗУ 2 ГБ

Максимальный объем ОЗУ 32 ГБ

Накопители (на одну системную плату)

Вариант 1: жесткие диски 2,5"

SATA 6 Гбит/с (4 канала)

Вариант 2: жесткие диски 3,5"

SATA 6 Гбит/с (2 канала)

Разъемы (на одну системную плату)

Спереди

Сетевой адаптер 10/100/1 гбит/с

2

(RJ45)

USB 2.0 (через дополнительный

2

Y- разветвитель)

Видео (через дополнительный

1

Y- разветвитель)

Видео

Тип видео AST2300

Видеопамять 8 Мб DDR3 SDRAM

116

Технические характеристики

Питание

Источник питания переменного тока

(для каждого источника питания)

Мощность

1400 Вт

Напряжение

200–240 В переменного тока, 50/60 Гц

Теплоотдача

572,88 BTU/ч Макс.:

Максимальный бросок тока

Не более 55 A

Теплоотдача

Шасси системы

12 салазок

7,2 тыс. BTU/ч Макс.:

Физические характеристики

Высота 13 см

Ширина 44,7 см

Длина 75 см

Масса (под нагрузкой: макс. масса)

48,13 кг

Конфигурация с 12 салазками

Масса (пустой)

32,02 кг

Конфигурация с 12 салазками

Технические характеристики

117

Условия эксплуатации и хранения

ПРИМЕЧАНИЕ.

Дополнительную информацию о параметрах окружающей среды

для установки определенной конфигурации системы см. на вебстранице

www.dell.com/environmental_datasheets

.

Температура

В процессе работы

От 10 до 35 °C с максимальной скоростью

изменения температуры 10 °C в час

ПРИМЕЧАНИЕ.

При использовании на

высоте 900 м и выше максимальная

рабочая температура снижается на

1 градус по Цельсию на каждые 300 м.

Хранение

От -40 до 65 °C с максимальной скоростью

изменения температуры 20 °C в час

Относительная влажность

В процессе работы

От 20% до 80% (без конденсации)

с максимальным изменением влажности

10% в час.

Хранение

от 5% до 85% (без конденсации)

Максимальная вибрация

В процессе работы

0,26 G (среднекв.) при 5–350 Гц

Хранение

1,87 G (среднекв.) при 10–500 Гц в течение

15 мин

118

Технические характеристики

Условия эксплуатации и хранения (

продолжение

)

Максимальная ударная нагрузка

В процессе работы

Один ударный импульс 31 g длительностью

не более 2,6 мс в положительном

направлении по оси z (по одному импульсу

с каждой стороны системы) при рабочей

ориентации

Хранение

Шесть последовательных ударных импульсов

в положительном и отрицательном

направлениях по осям x, y и z (по одному

импульсу с каждой стороны системы)

71 G на протяжении до 2 мс.

Шесть последовательных ударных

импульсов в положительном и

отрицательном направлениях по осям x, y и

z (по одному импульсу с каждой стороны

системы) Сглаженный прямоугольный

импульс 22 G с изменением скорости

508 см/с

Высота над уровнем моря

В процессе работы

от -16 до 3048 м (-50 до 10 000 футов)

Хранение

от -16 до 10 600 м

Уровень загрязняющих веществ в

атмосфере

Класс

G1 согласно классификации

ISA-S71.04-1985

Акустика

Уровень звукового давления (единицы: LwAd-UL, дБ)

При простое при температуре окр.

<= 7,0

среды 23 ± 2

°

C

При загрузке ЦП 50% и

<= 7,5

работающем жестком диске при

температуре окр. среды 23 ± 2

°

C

ПРИМЕЧАНИЕ.

LwAdUL — это уровень верхнего предела звукового давления

(LwAd), вычисляемый по стандарту ISO 9296 (1988) и изменяемый по стандарту

ISO7779 (1999).
