Dell PowerEdge C5230: Mise en route de votre système
Mise en route de votre système: Dell PowerEdge C5230

Dell PowerEdge C5230
Mise en route
de votre système
Modèle réglementaire B04S
www.dell.com | support.dell.com

Remarques, précautions et avertissements
REMARQUE :
une REMARQUE indique des informations importantes qui peuvent
vous aider à mieux utiliser votre système.
PRÉCAUTION :
une PRÉCAUTION indique un risque d'endommagement du
matériel ou de perte de données en cas de non respect des instructions.
AVERTISSEMENT :
un AVERTISSEMENT vous avertit d’un risque
d'endommagement du matériel, de blessure corporelle ou même de mort.
____________________
© 2013 Dell Inc.
Marques utilisées dans ce document : Dell™, le logo DELL et PowerEdge™ sont des marques de
®
®
®
Dell Inc. Intel
et Intel
Xeon
sont des marques déposées d'Intel Corporation aux États-Unis et dans
®
®
d'autres pays. Microsoft
et Windows
sont des marques ou des marques déposées de Microsoft
®
®
Corporation aux États-Unis et/ou dans d'autres pays. Red Hat
et Red Hat Enterprise Linux
sont des
marques déposées de Red Hat, Inc. aux États-Unis et/ou dans d'autres pays. SUSE™ est une marque
®
®
®
de Novell Inc. aux États-Unis et dans d'autres pays. Citrix
, Xen
et XenServer
sont des marques
®
déposées ou des marques de Citrix Systems, Inc. aux États-Unis et/ou dans d'autres pays. VMware
est une marque déposée ou une marque de VMware, Inc. aux États-Unis ou dans d'autres pays.
Modèle réglementaire B04S
2013 - 09 N/P VP70D Rév. A00

PRÉCAUTION :
Lieux à accès restreint
Ce serveur est conçu pour être installé uniquement dans des lieux à accès
restreint tels que définis dans Cl. 1.2.7.3 du document IEC 60950-1: 2001,
où les deux conditions suivantes s'appliquent:
• Seuls peuvent avoir accès le personnel d'entretien et les utilisateurs qui ont
été informés des motifs des restrictions appliquées au lieu et des
précautions à prendre.
• L'accès, qui se fait par l'intermédiaire d'un outil ou d'un verrou et d'une
clé, ou par d'autres moyens de sécurité, est contrôlé par le responsable en
charge du lieu.
Installation et configuration
AVERTISSEMENT :
Avant de commencer la procédure suivante, lisez les
consignes de sécurité fournies avec le système et veillez à les respecter.
Déballage du système
Sortez le système de son emballage et identifiez chaque élément.
Installation sans outil des rails
AVERTISSEMENT :
Demandez toujours de l'aide avant de soulever le système.
N'essayez pas de le soulever seul, car vous risqueriez de vous blesser.
AVERTISSEMENT :
Le système n'est fixé ni au rack ni aux rails. Vous devez le
soutenir correctement au cours de l'installation et du retrait pouréviter de
l'endommager ou de vous blesser.
AVERTISSEMENT :
Afin d'éviter un éventuel choc électrique, assurez-vous de
disposer d'un troisième conducteur de mise à la terre pour l'installation du rack.
L'équipement du rack doit assurer un flux d'air suffisant pour bien refroidir
le système.
PRÉCAUTION :
Lorsque vous installez des rails dans un rack à trous carrés,
vérifiez que les taquets de fixation à tête carrée glissent bien dans les trous carrés.
Installation et configuration
35

PRÉCAUTION :
Pour une installation correcte, les embouts carrés doivent être
alignés avec les montants du rack.
1
Pour ouvrir les rails, appuyez sur les boutons d'éjection des loquets situé au
milieu des embouts.
Figure 1-1. Déverrouillage des loquets de rack
2
Alignez les embouts des rails avec les collerettes verticales pour que les
taquets de fixation s'insèrent dans le trou du bas de la première unité en
U et le trou du haut de la deuxième unité enU. Glissez l'arrière du rail
jusqu'à enclenchement du loquet.
REMARQUE :
Les rails peuvent être utilisés à la fois dans des racks à trous carrés
et à trous ronds.
36
Installation et configuration

Figure 1-2. Alignement des rails sur le rack
3
Répétez les opérations 1 et 2 pour positionner et fixer l'embout avant sur la
collerette verticale.
REMARQUE :
Pour retirer les rails, appuyez sur le bouton d'éjection du loquet situé
au milieu de l'embout et dégagez les rails un par un.
Installation et configuration
37
Arrière
Avant

Installation du système
Vidage des châssis de système
AVERTISSEMENT :
Avant l'installation, il vous recommandé de retirer les
plateaux et les blocs d'alimentation du système afin d'en réduire le poids.
1

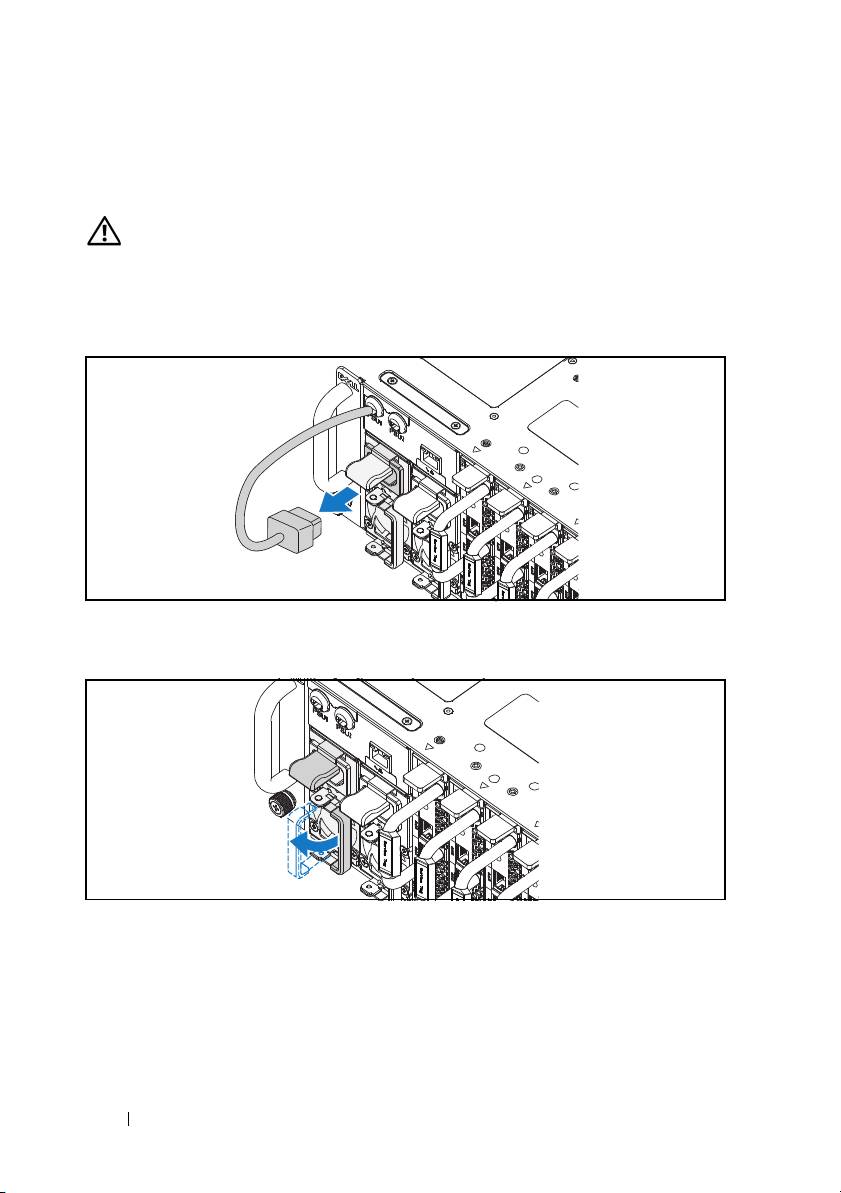

Débranchez le câble d'alimentation du bloc d'alimentation.
Figure 1-3. Débranchement du câble d'alimentation du bloc d'alimentation.
2
Tirez la poignée du bloc d'alimentation.
Figure 1-4. Rabat de la poignée du bloc d'alimentation.
3
Appuyez sur le loquet d'éjection
.
38
Installation et configuration

4
Retirez le bloc d'alimentation du système
.
Figure 1-5. Retrait du bloc d'alimentation
5
Appuyez sur le loquet d'éjection
.
6
Retirez le plateau du système
.
Figure 1-6. Retrait du plateau
Installation et configuration
39

Installation du système dans le rack
AVERTISSEMENT :
Demandez toujours de l'aide avant de soulever le système.
N'essayez pas de le soulever seul, car vous risqueriez de vous blesser.
1
Glissez le système dans le rack.
2
Si le support d'expédition du stabilisateur de châssis (en option) est
présent, retirez-le du rack.
REMARQUE :
Avant de transporter des systèmes déjà installés dans le rack,
assurez-vous que les deux supports d'expédition du stabilisateur de châssis (en
option) sont en place.
3
Serrez les vis à serrage à main afin de fixer les pattes du système à l'avant
du rack.
REMARQUE :
Assurez-vous que le mécanisme d'éjection du loquet est bien
en place.
Figure 1-7. Fixation du châssis sur les rails
40
Installation et configuration

Remplissage du système
1
Poussez le bloc d'alimentation dans le système jusqu'à ce qu'il soit au
même niveau que le châssis et que les verrous des loquets d'éjection.
Figure 1-8. Installation d'un bloc d'alimentation
2
Rabattez la poignée du bloc d'alimentation.
Figure 1-9. Fixation de la poignée du bloc d'alimentation.
3
Branchez le câble d'alimentation du châssis sur le bloc d'alimentation.
Installation et configuration
41

Figure 1-10. Branchement du câble d'alimentation sur le bloc d'alimentation.
REMARQUE :
La configuration correcte des câbles d'alimentation en CA sur les
connecteurs des unités d'alimentation est présentée ci-dessous.
Figure 1-11. Emplacement des connecteurs des unités d'alimentation
4
Poussez le chariot dans le système jusqu'à ce qu'il soit au même niveau que
le châssis et que les verrous des loquets d'éjection.
42
Installation et configuration
PSU1 PSU2
1 2 3 4 5 6 7 8 9 10 11 12
PSU1 PSU2

Figure 1-12. Installation du plateau
Connexion du clavier, de la souris et du moniteur
Figure 1-13. Connexion des périphériques
Le connecteur situé à l'avant de votre système comporte une icône indiquant
quel câble brancher. Connectez un clavier, une souris ou un moniteur
(facultatif).
Installation et configuration
43

Connexion des câbles d'alimentation
1
À l'arrière du système, branchez le câble d'alimentation secteur au
connecteur d'alimentation du système.
Figure 1-14. Connexion des câbles d'alimentation
2
Branchez l'autre extrémité du câble d'alimentation sur une prise secteur
mise à la terre ou sur une source d'alimentation autonome (telle qu'un
onduleur (UPS) ou une unité de distribution de l'alimentation(PDU)).
REMARQUE :
le port AC Port 1 alimente l'unité PSU1, tandis que le port AC Port 2
alimente l'unité PSU2. Pour plus d'informations, consultez l'étape 3 de la section
Équiper le système.
Mise sous tension du système
Lorsqu'il est connecté à une source d'alimentation, le système s'allume
automatiquement.
44
Installation et configuration
Port CA 2
Port CA 1

Finalisation de l'installation du système
d'exploitation
Consultez la documentation relative à l'installation et à la configuration du
système d'exploitation si vous installez celui-ci pour la première fois. Veillez à
installer le système d'exploitation avant tout élément matériel ou logiciel
acheté séparément.
REMARQUE :
Pour obtenir les dernières informations sur les systèmes
d'exploitation pris en charge, rendez-vous sur le site dell.com/ossupport.
Autres informations utiles
AVERTISSEMENT :
Voir les informations sur la sécurité et les réglementations
fournies avec votre système. Les informations sur la garantie se trouvent dans ce
document ou dans un document distinct.
Pour obtenir des informations sur les fonctionnalités, le dépannage et le
remplacement des composants du système, consultez le manuel Hardware
Owner’s Manual (Manuel du propriétaire du matériel) à l'adresse
dell.com/support/manuals.
La documentation relative aux applications de gestion des systèmes Dell
fournit des informations sur l'installation et l'utilisation du logiciel de gestion
des systèmes. Ce document est disponible en ligne sur le site
dell.com/support/manuals.
REMARQUE :
Vérifiez toujours si des mises à jour sont disponibles sur le site
dell.com/support/manuals et lisez-les en premier, car elles remplacent souvent les
informations contenues dans les autres documents.
Installation et configuration
45

Informations NOM (Mexique uniquement)
Les informations suivantes, concernant l'appareil décrit dans ce document,
sont fournies conformément aux exigences de la Norme Officielle Mexicaine
(NOM):
Importateur: Dell Inc. de México, S.A. de C.V.
Paseo de la Reforma 2620-11° Piso
Col. Lomas Atlas
11950 México, D.F.
Model number
B04S
(Numéro de modèle)
Tension d'alimentation 200-240VCA
Fréquence 50/60Hz
Consommation de courant 9A pour chaque prise
Caractéristiques techniques
Processeur (par carte système)
Type de processeur Processeur Intel Xeon E3-1240v3,
E3-1280v3
Mémoire (par carte système)
Architecture DDR3 1600 bicanal sans tampon
Connecteurs de barrettes de mémoire 4
Capacité des barrettes de mémoire
RAM minimale 2Go
RAM maximale 32Go
Disques (par carte système)
Option 1: disques durs de 6,35 cm
SATA 6Go (4 canaux)
(2.5 po)
SATA 6Go (2 canaux)
Option 2: disques durs de 8,89 cm
(3.5 po)
46
Caractéristiques techniques

Connecteurs (par carte système)
Avant
Carte réseau 10/100/1G (RJ45)
2
USB2.0 (par câble en Y en option)
2
Vidéo (par câble en Y en option)
1
Vidéo
Type de vidéo AST2300
Mémoire vidéo 8 MB DDR3 SDRAM
Alimentation
Alimentation secteur (par bloc
d'alimentation)
Puissance
1400W
Tension
200-240VCA, 50/60Hz
Dissipation thermique
572,88 BTU/h max.
Courant d'appel maximal
55A max
Dissipation thermique
Châssis du système
12plateaux
7,2KBTU/h max.
Caractéristiques physiques
Hauteur 13cm (5,1po)
Largeur 44,7cm (17,6po)
Profondeur 75cm (29,5po)
Poids (chargé: poids maximal)
48,13kg (106,11lb)
Configuration à 12 plateaux
Poids (vide)
32,02kg (70,59lb)
Configuration à 12 plateaux
Caractéristiques techniques
47

Environnement
REMARQUE :
Pour des informations supplémentaires sur les mesures
environnementales liées aux différentes configurations du système, voir
www.dell.com/environmental_datasheets.
Tem péra ture
En fonctionnement
De 10 à 35°C (de 50 à 95°F) avec un
gradient thermique maximal de
10°C (par heure)
REMARQUE :
pour les altitudes supérieures à
900 mètres, la température maximale de
fonctionnement est réduite de
1 °C / 300 mètres.
Stockage
De -40 à 65°C (de -40 à 149°F) avec un
gradient thermique maximal de
20 °C par heure
Humidité relative
En fonctionnement
De 20 à 80% (sans condensation) avec un
gradient d'humidité maximal de
10% par heure
Stockage
5% à 85% (sans condensation)
Tolérance maximale aux vibrations
En fonctionnement
0,26Grms à 5–350Hz
Stockage
1,87Grms avec un balayage de 10 à
500Hz pendant 15minutes
Choc maximal
En fonctionnement
Un choc de 31G de chaque côté du
système, pendant 2,6ms sur l'axez positif
(système installé dans la position de
fonctionnement)
48
Caractéristiques techniques

Environnement (suite)
Stockage
Six chocs consécutifs sur les axesx,y etz
en positif et négatif (une impulsion de
chaque côté du système) 71 G jusqu'à 2 ms.
Six chocs consécutifs sur les axesx,y etz
en positif et négatif (une impulsion de
chaque côté du système) d'impulsion d'onde
carrée de 22G avec un changement de
vitesse de 508cm/s
Altitude
En fonctionnement
-16 à 3048 m (-50 à 10000 pieds)
Stockage
-16 à 10600 m (-50 à 35000 pieds)
Contaminants en suspension dans l'air
Classe
G1 selon la norme ISA-S71.04-1985
Acoustique
Puissance acoustique (Unités: LwAd-UL, bels)
Inactif si la température ambiante est
<= 7.0
de 23 ± 2
°
C
UC avec un chargement de 50% &
<= 7,5
stress de disque dur sous une
température ambiante de 23 ± 2
°
C
REMARQUE :
LwAd-UL représente le plafond du niveau de puissance acoustique
(LwAd). Il est calculé par ISO 9296 (1988) et mesuré conformément à la réglementation
ISO7779 (1999).
Caractéristiques techniques
49

50
Caractéristiques techniques
