Dell™ PowerEdge™ C1100
Guide de mise en route
Modèle réglementaire CS24-TY
Remarques, précautions et avertissements
REMARQUE : une REMARQUE indique des informations importantes qui peuvent
vous aider à mieux utiliser votre ordinateur.
PRÉCAUTION : une PRÉCAUTION vous avertit d'un risque d'endommagement
du matériel ou de perte de données en cas de non-respect des instructions données.
AVERTISSEMENT : un AVERTISSEMENT vous avertit d'un risque
d'endommagement du matériel, de blessure corporelle ou de mort.
____________________
Les informations contenues dans ce document sont sujettes à modification sans préavis.
© 2010 Dell Inc. Tous droits réservés.
La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc.
est strictement interdite.
Marques mentionnées dans ce document : Dell, le logo DELL et PowerEdge sont des marques de
Dell Inc.; Citrix et XenServer sont des marques de Citrix Systems, Inc. et/ou d'une ou de plusieurs
de ses filiales, et peuvent être déposées auprès du Patent and Trademark Office aux États-Unis et
d'organismes similaires dans d'autres pays ; Intel et Xeon sont des marques déposées d'Intel Corporation
aux États-Unis et dans d'autres pays ; VMware est une marque déposée de VMware, Inc. aux États-Unis
et/ou dans d'autres juridictions ; Red Hat et Red Hat Enterprise Linux sont des marques déposées
de Red Hat, Inc. aux États-Unis et dans d'autres pays ; SUSE est une marque déposée de Novell, Inc.
aux États-Unis et dans d'autres pays.
D'autres marques commerciales et noms de marque peuvent être utilisés dans ce document pour
faire référence aux entités se réclamant de ces marques et de ces noms ou de leurs produits. Dell Inc.
dénie tout intérêt propriétaire vis-à-vis des marques et des noms de marque autres que les siens.
Modèle réglementaire CS24-TY
Février 2010 N/P 6WK8G Rév. A00
Installation et configuration
AVERTISSEMENT : avant d'exécuter la procédure ci-dessous,
lisez les consignes de sécurité fournies avec le système.
Déballage du système
Sortez le système de son emballage et identifiez chaque élément.
Installation avec outils de la solution montée sur rails
AVERTISSEMENT : demandez toujours de l'aide avant de soulever le système.
N'essayez pas de le soulever seul, car vous risqueriez de vous blesser.
AVERTISSEMENT : le système n'est pas fixé au rack ni monté sur les rails.
Pour éviter tout risque d'accident et d'endommagement du système, vous devez
soutenir le rack au cours de l'installation et du retrait du système.
PRÉCAUTION : avant d'installer des systèmes dans un rack autonome, installez
d'abord les pieds stabilisateurs avant et latéraux. Pour plusieurs racks associés,
installez d'abord les pieds stabilisateurs avant. Si les pieds stabilisateurs ne sont
pas installés selon la procédure recommandée avant de placer des systèmes dans
un rack, ce dernier risque de basculer et de blesser le personnel d'installation
dans certaines situations. Installez toujours les pieds stabilisateurs avant de
placer des systèmes dans le rack.
PRÉCAUTION : la plupart des réparations ne peuvent être effectuées que par un
technicien de maintenance agréé. N'effectuez que les opérations de dépannage et
les petites réparations autorisées par la documentation de votre produit, ou selon
les instructions fournies en ligne ou par téléphone par l'équipe d'entretien et
d'assistance technique. Tout dommage causé par une réparation non autorisée
par Dell est exclu de votre garantie. Lisez et respectez les consignes de sécurité
fournies avec votre produit.
Guide de mise en route 35
1
Installez les rails coulissants dans le rack.
2
Alignez les rails intérieurs avec les rails coulissants du rack et poussez
le système dans ces derniers jusqu'à ce que le loquet de verrouillage
s'enclenche.
36 Guide de mise en route
3

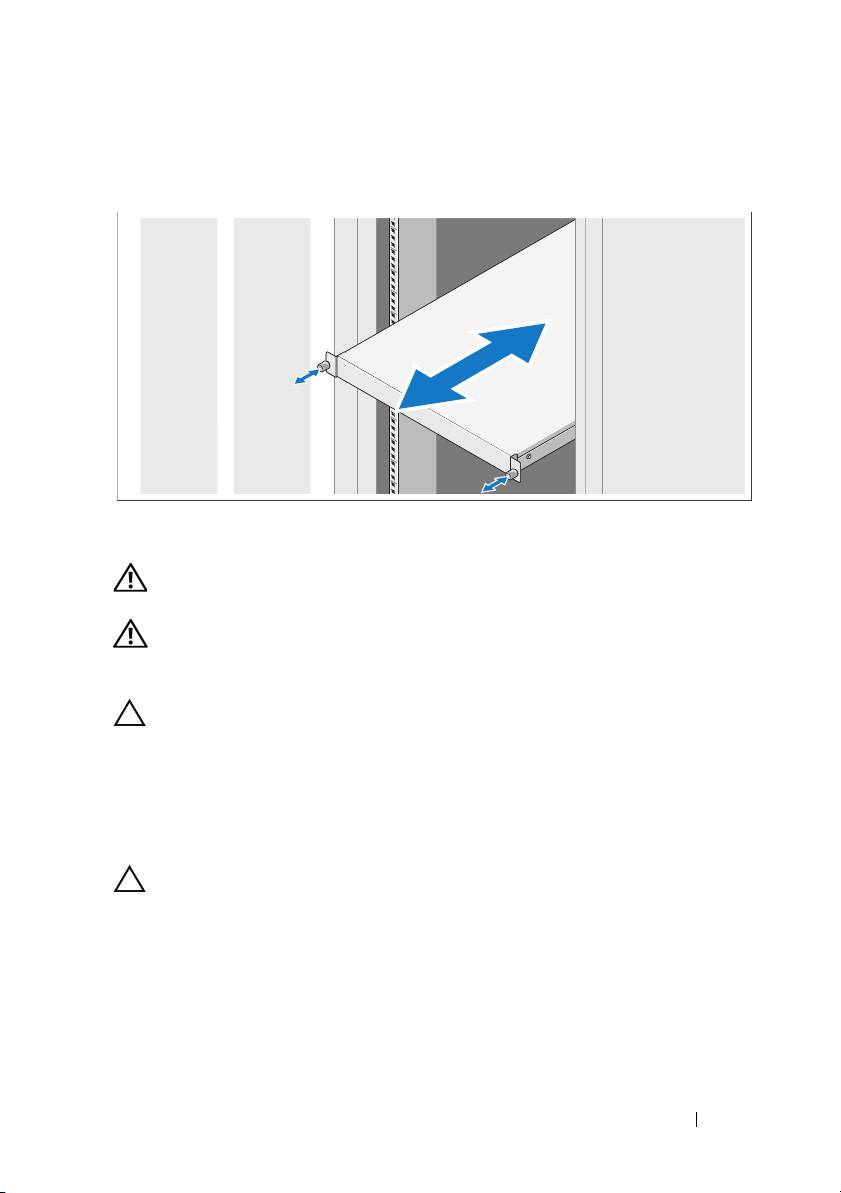

Faites glisser le système dans le rack et serrez les vis pour fixer les pattes
du système à l'avant du rack.
Installation sans outils de la solution montée sur rails
AVERTISSEMENT : demandez toujours de l'aide avant de soulever le système.
N'essayez pas de le soulever seul, car vous risqueriez de vous blesser.
AVERTISSEMENT : le système n'est pas fixé au rack ni monté sur les rails.
Pour éviter tout risque d'accident et d'endommagement du système, vous devez
soutenir le rack au cours de l'installation et du retrait du système.
PRÉCAUTION : avant d'installer des systèmes dans un rack autonome, installez
d'abord les pieds stabilisateurs avant et latéraux. Pour plusieurs racks associés,
installez d'abord les pieds stabilisateurs avant. Si les pieds stabilisateurs ne sont
pas installés selon la procédure recommandée avant de placer des systèmes dans
un rack, ce dernier risque de basculer et de blesser le personnel d'installation
dans certaines situations. Installez toujours les pieds stabilisateurs avant de
placer des systèmes dans le rack.
PRÉCAUTION : lors de l'installation de rails dans un rack à trous carrés,
veillez à ce que les chevilles carrées passent bien dans les trous des montants.
Guide de mise en route 37
1

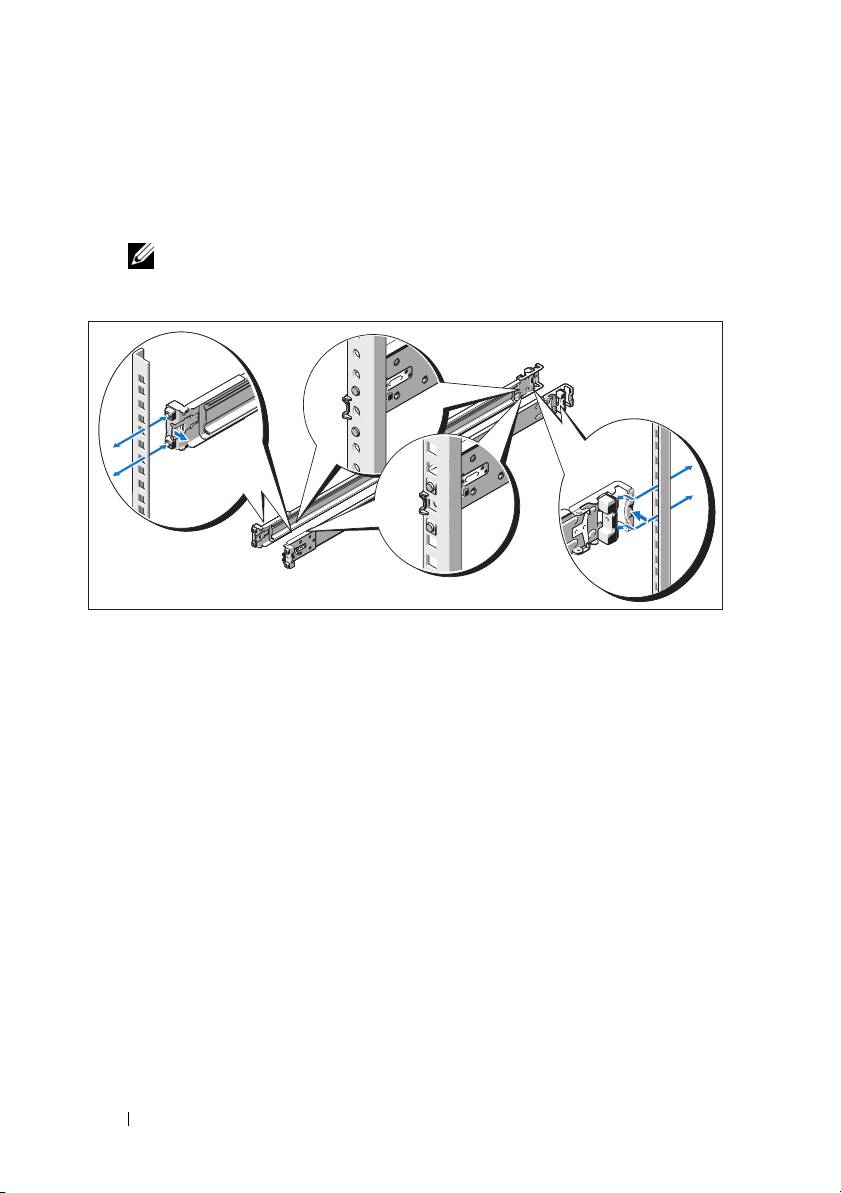

Alignez les extrémités des rails avec les montants verticaux du rack de
manière à insérer les chevilles l'une en bas et l'autre en haut et faites glisser
l'extrémité arrière du rail coulissant jusqu'à ce que le loquet de verrouillage
s'enclenche.
REMARQUE : les rails peuvent être utilisés dans des racks à trous carrés
et ronds.
2
Répétez ces opérations pour positionner et fixer l'extrémité avant des rails
sur les montants verticaux.
3
Pour retirer les rails, tirez le bouton de déverrouillage du loquet au milieu
de l'extrémité des rails pour les désengager.
38 Guide de mise en route
4
Alignez les quatre fentes sur les rails du châssis avec les broches
correspondantes sur le système et faites glisser les rails du châssis vers
l'arrière du système de façon à les fixer au système.
5
Insérez les extrémités des rails du châssis dans celles des rails du rack,
puis poussez le système dans le rack jusqu'à ce que les rails du châssis
s'enclenchent.
Guide de mise en route 39
6

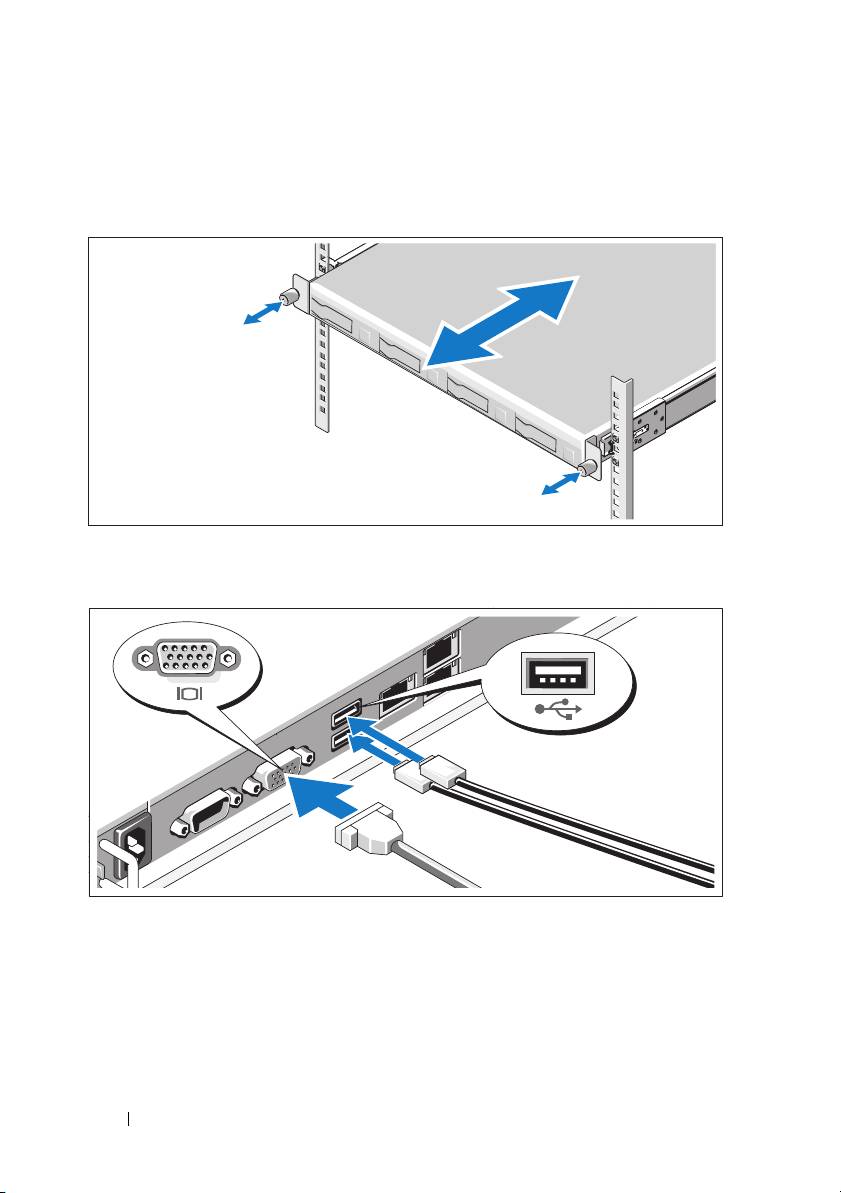

Poussez ou tirez le picot bleu situé à l'avant du système et faites glisser
le système dans le rack. Serrez les vis afin de fixer les pattes du système
à l'avant du rack.
Facultatif – Connexion du clavier, de la souris et du moniteur
Connectez le clavier, la souris et le moniteur (si nécessaire).
Aidez-vous des icônes des connecteurs situés à l'arrière du système pour
savoir où insérer chaque câble. Le cas échéant, veillez à bien serrer les vis
du connecteur du câble du moniteur.
40 Guide de mise en route
Branchement du ou des câbles d'alimentation
Connectez le ou les câbles d'alimentation au système et, si vous utilisez
un moniteur, connectez son câble d'alimentation. Branchez ensuite l'autre
extrémité des câbles d'alimentation sur une prise de courant mise à la terre
ou sur une source d'alimentation autonome, par exemple, un onduleur
ou une unité de distribution de l'alimentation (PDU).
Fixation du ou des câbles d'alimentation
Poussez le loquet de l'unité de fixation vers l'arrière et tirez le collier de
serrage vers l'extrémité de la bande crantée. Ouvrez le collier de serrage et
insérez le câble d'alimentation. Fermez le collier de serrage et poussez-le
en arrière le plus près possible du système. Vérifiez ensuite que le câble
d'alimentation est bien fixé au système.
Guide de mise en route 41
Mise sous tension du système
Appuyez sur le bouton d'alimentation du système et sur celui du moniteur.
Les voyants d'alimentation s'allument.
Finalisation de l'installation du système
d'exploitation
Pour installer un système d'exploitation, consultez la documentation relative
à l'installation et à la configuration de ce système d'exploitation. Veillez à
installer le système d'exploitation avant tout élément matériel ou logiciel
acheté séparément.
42 Guide de mise en route
Systèmes d'exploitation pris en charge
®
®
•Red Hat
Enterprise Linux
5.4 Édition standard (x64)
• Red Hat Enterprise Linux 5.4, Édition Standard (x86)
®
•SUSE
Linux Enterprise Server 11 (x86_64)
®
•Citrix
XenServer™, Édition Entreprise 5.
x
®
•VMware
ESX Server Version 4.0, Mise à jour 1
REMARQUE : pour obtenir les informations les plus récentes sur les systèmes
d'exploitation pris en charge, rendez-vous sur le site support dell.com.
Autres informations utiles
AVERTISSEMENT : reportez-vous aux informations sur la sécurité et
les réglementations fournies avec votre système. Les informations sur la garantie
se trouvent dans ce document ou dans un document distinct.
Le Manuel du propriétaire du matériel présente les fonctionnalités du système
et contient des informations pour procéder à son dépannage. Il fournit
également des instructions pour installer ou remplacer des composants
du système. Il est disponible en ligne sur le site support.dell.com/manuals.
La documentation de l'application de gestion des systèmes Dell contient
des informations sur l'installation et l'utilisation du logiciel de gestion des
systèmes. Elle est disponible en ligne sur le site support.dell.com/manuals.
REMARQUE : vérifiez toujours si des mises à jour sont disponibles sur le site
support.dell.com/manuals et lisez-les en premier, car elles remplacent souvent
les informations contenues dans les autres documents.
Guide de mise en route 43
Caractéristiques techniques
Processeur
®
®
Type de processeur Un ou deux processeurs Intel
Xeon
de la série 5500 ou 5600 (comportant
jusqu'à six cœurs)
Bus d'extension
Type de bus PCI Express 2ème génération
Logements d'extension
PCIe
Un logement x16 demi-longueur,
pleine hauteur
Logements pour carte fille/mezzanine
PCIe
Deux logements personnalisés x4
Mémoire
Architecture Barrettes de mémoire ECC (code de
correction d'erreur) DDR3 cadencées à 1067
et 1333 MHz à registres
Logements de barrettes de mémoire 18 barrettes de mémoire à 240 broches
Capacité des barrettes de mémoire 2 Go, 4 Go ou 8 Go
RAM minimale 12 Go de RAM
RAM maximale 144 Go de RAM
Lecteurs
Disques durs Jusqu'à quatre disques durs SATA/SAS
de 3,5 pouces remplaçables à chaud
ou
Jusqu'à dix disques durs SSD/SATA/SAS
de 2,5 pouces remplaçables à chaud
44 Guide de mise en route
Connecteurs
Arrière
Carte réseau
Deux ports RJ-45 pour les connexions
Ethernet 10/100/1000 Mbps intégrées
KVM sur port IP
Port Ethernet dédié pour accès de gestion
à distance
Série
Un connecteur DTE à 9 broches,
compatible 16550
USB
Deux connecteurs à 4 broches,
compatibles USB 2.0
Vidéo
Un connecteur VGA à 15 broches
Avant
USB (pour châssis de 3,5 pouces
Deux connecteurs à 4 broches,
uniquement)
compatibles USB 2.0
Vidéo
Type de vidéo Contrôleur vidéo AST2050 ; connecteur VGA
Mémoire vidéo 8 Mo
Alimentation
Bloc d'alimentation en CA (redondant et non redondant)
Puissance 650 W
Ten sion
115–230 VAC, 50/60 Hz, 8/4 A
Dissipation thermique
2217,8 BTU/h maximum
Courant d'appel maximal
Dans des conditions de lignes standard
et dans toute la gamme ambiante de
fonctionnement du système, le courant
d'appel peut atteindre 60 A par bloc
d'alimentation pendant un maximum
de 10 ms.
Guide de mise en route 45
Alimentation (suite)
Batteries
Batterie du système
Pile bouton au lithium CR 2032 (3 V)
Batterie ROMB (en option)
Batterie 3,7 V au lithium-ion
Dimensions
Hauteur 70,6 cm (27,8 pouces)
Largeur 43 cm (16,9 pouces)
Profondeur 4,3 cm (1,6 pouces)
Poids (configuration maximale) 18,5 kg (40,7 livres)
Poids (à vide) 6,8 kg (14,9 livres)
Environnement
Pour plus d'informations concernant les mesures d'exploitation liées à des
configurations spécifiques, voir www.dell.com/environmental_datasheets.
Température
En fonctionnement
De 10 à 35 °C (de 50 à 95 °F) avec un
gradient thermique maximal de 10 °C
par heure
REMARQUE : pour les altitudes supérieures
à 900 mètres (2 950 pieds), la température
maximale de fonctionnement est réduite de
0,55 °C (1 °F) tous les 168 mètres (550 pieds).
Stockage
De -40° à 65°C (de -40° à 149°F) avec
un gradient thermique maximal de 20 °C
par heure
Humidité relative
En fonctionnement
De 8 % à 85 % (sans condensation) avec
une gradation d'humidité maximale de
10 % par heure.
Stockage
De 5 à 95 % (sans condensation)
46 Guide de mise en route
Environnement (suite)
Tolérance maximale aux vibrations
En fonctionnement
0,26 Grms avec un balayage de 5 à 350 Hz
Stockage
1,54 Grms avec un balayage de 10 à 250 Hz
pendant 15 minutes
Choc maximal
En fonctionnement
Un choc de 31 G pendant 2,6 ms sur l'axe z
positif (une impulsion de chaque côté
du système) pour un système installé dans
la position de fonctionnement
Stockage
Six chocs consécutifs de 71 G pendant
un maximum de 2 ms en positif et négatif
sur les axes x, y et z (une impulsion
de chaque côté du système)
Six chocs consécutifs de 32 G
(onde carrée moyenne) à une vitesse
de 270 pouces/seconde
(686 centimètres/seconde) en positif et
négatif sur les axes x, y, z (une impulsion
de chaque côté du système)
Altitude
En fonctionnement
De -16 à 3 048 m (de -50 à 10 000 pieds)
REMARQUE : pour les altitudes supérieures
à 900 mètres (2 950 pieds), la température
maximale de fonctionnement est réduite de
0,55 °C (1 °F) tous les 168 mètres (550 pieds).
Stockage
De -16 à 12 000 m (-50 à 35 000 pieds)
Contaminants en suspension dans l'air
Classe
G2 ou inférieure selon la norme
ISA-S71.04-1985
Guide de mise en route 47
48 Guide de mise en route
