Dell H950N: Inicio de su sistema
Inicio de su sistema: Dell H950N
UPS con bastidor en línea de Dellt
2700W
Inicio
de su sistema
K803N , H950N, J728N
H967N
www.dell.com | support.dell.com
Notas y advertencias
NOTA: Una NOTA indica información importante que lo ayuda a utilizar mejor el software.
PRECAUCIÓN: Una PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, puede dar
como resultado una lesión moderada o leve, o incidentes de daños a la propiedad.
ADVERTENCIA: Una ADVERTENCIA indica una situación potencialmente peligrosa que, si no se evita, podría dar
como resultado la muerte o una lesión.
PELIGRO: Un PELIGRO indica una situación in minentemente peligrosa que, si no se evita, dará como resultado la
muerte o una lesión grave.
PELIGRO: Cumpla con las siguientes instrucciones para evitar una situación inminentemente peligrosa que, de no
evitarse, dará como resultado la muerte o una lesión grave:
S Este UPS contiene VOLTAJES LETALES. SÓLO EL PERSONAL DE SERVICIO AUTORIZADO
debe realizar las reparaciones y el servicio. NO HAY PIEZAS QUE PUEDAN RECIBIR SERVICIO
DEL USUARIO dentro del UPS.
La información de este documento se encuentra sujeta a cambios sin previo aviso.
E 2009 Dell Inc. Todos los derechos reservados.
Queda estrictamente prohibida cualquier forma de reproducción sin el previo consentimiento de Dell Inc. por escrito.
Marcas co merciales utilizadas en este texto: Dell yellogotipodeDELL son marcas comerciales de Dell Inc.; Phillips es una marca
registrada de Phillips Scre w Company.
Es posible que en este documento se utilicen otras marcas y nombres comerciales para hacer referencia a las entidades que responden a
dichas marcas y nombres o a sus productos. Dell Inc. niega cualquier interés en la propiedad de las marcas y nombres comerciales de
terceros.
julio de 2009
Características del sistema
Dado que brindan rendimiento y confiabilidad sobresalientes, los beneficios exclusivos del UPS
incluyen:
S Diseño de UPS en línea con salida de onda senoidal pura. El UPS filtra y regula la energía de CA
entrante y brinda al equipo energía constante sin drenar la batería.
S Tecnología de doble conversión real en línea con densidad de alta energía, independencia de
frecuencia de servicio y compatibilidad del generador.
S Modo de operación de Alta eficiencia seleccionable.
S Tamaño 4U que se adapta en cualquier bastidor estándar de 48 cm (19").
S Capacidad de arranque en batería para poner en funcionamiento el UPS aun cuando el suministro
eléctrico no esté disponible.
S Tiempo de ejecución extendido con un Módulo de batería externa (EBM) opcional para los
modelos de UPS 2700W.
S Control de cierre de emergencia a través de los puertos de Apagado de Emergencia Remoto
(REPO).
S Dos puertos de comunicación estándar (UPS y puerto serie DB-9).
S Tarjetas opcionales Tarjeta de gestión de red de Dell con capacidades de comunicación mejoradas
para lograr mayor control y protección del suministro eléctrico.
S El manejo avanzado del suministro eléctrico con Software de gestión de UPS de Dell permite el
apagado ordenado y la supervisión del suministro eléctrico.
S El apagado secuencial y la gestión de carga mediante grupos de receptáculos separados que se
denominan segmentos de carga.
S Firmware que se actualiza fácilmente sin necesidad de llamar al cliente.
S Respaldado por las aprobaciones de agencias de todo el mundo.
Características del sistema
|
71
Búsqueda de información
PRECAUCIÓN: El documento Información ambiental, regulatoria y de seguridad brinda información
regulatoria y sobre seguridad importante.
¿Qué está buscando?
Encuéntrelo aquí
S La guía del usuario para mi UPS
Disco del UPS de Dell
S La guía del usuario para la Tarjeta de gestión de red
de Dell
S Software de gestión de UPS de Dell
NOTA: La documentación y la actualización de software
se pueden encontrar en
support.dell.com.
S Especificaciones
Guía del usuario del UPS de Dell
S Cómo co nfigurar los valores del UPS
La guía del usuario está disponible en el disco del UPS
S Cómo localizar averías y resolver problemas
de Dell y en support.dell.com.
S Cómo instalar el control REPO
S Instrucciones de seguridad
Información ambiental, regulatoria y de seguridad
S Información regulato ria
S Información sobre reciclado
S Información sobre la garantía
Información sobre soporte y garantía de Dell
S Términos y condiciones (sólo EE. UU.)
S Acuerdo de licencia del usuario final
S Información sobre soporte Sitio Web de soporte de Dell: support.dell.com
NOTA: Seleccione su región o segmento de negocio
para visualizar el sitio de soporte correspondiente.
72
|
Búsqueda de información
Instalación y arranque
PRECAUCIÓN: Antes de realizar los procedimientos que se describen en este documento, lea y cumpla con
las instrucciones de seguridad y la información regulatoria importante en su documento Información
ambiental, regulatoria y de seguridad.
En la presente sección, se describen los pasos para configurar el sistema por primera vez.
Cómo desembalar el sistema

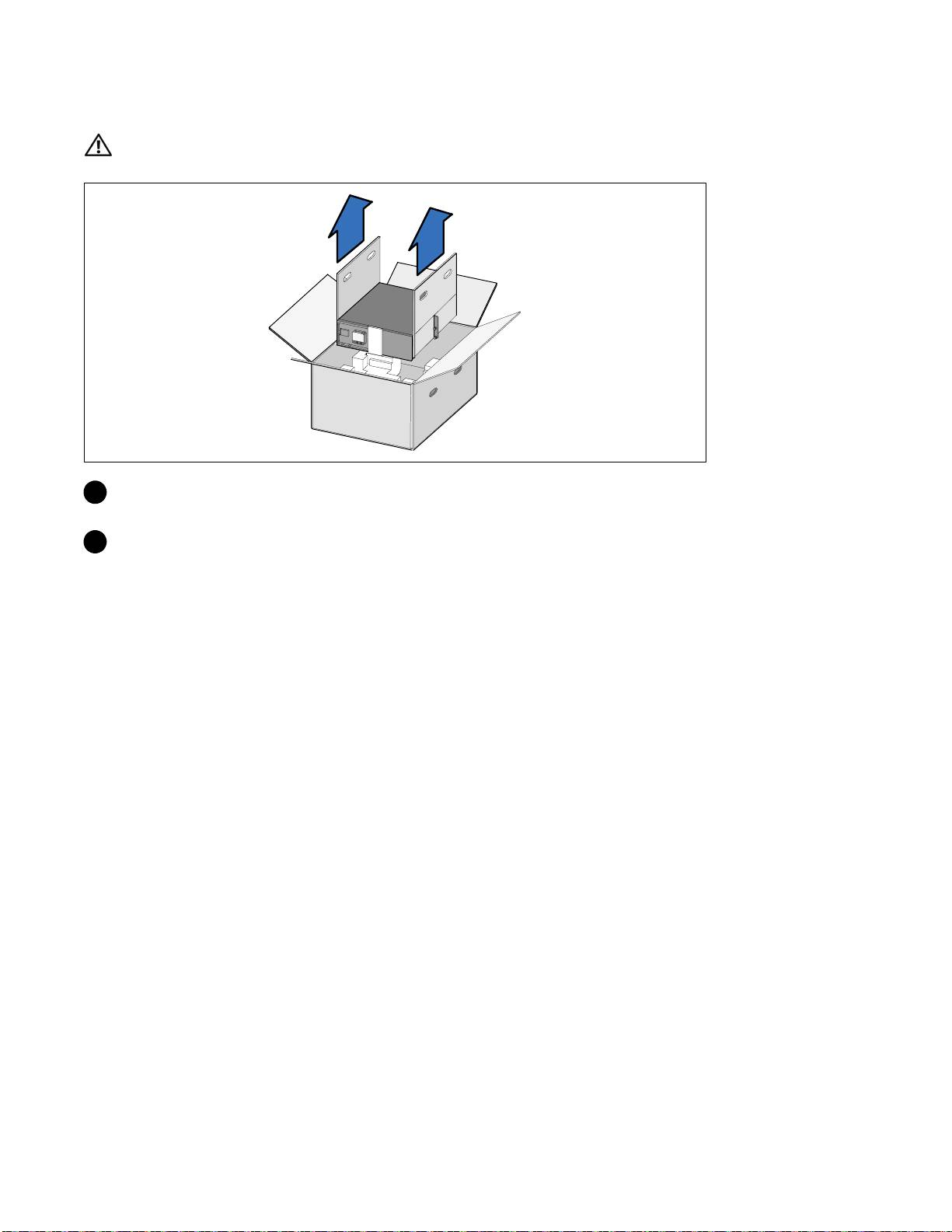

1 Abra la caja de cartón exterior y extraiga los accesorios embalados con el gabinete.
Instalación y arranque
|
73
Elevación del gabinete
PRECAUCIÓN: El gabinete es pesado (36,9 kg/36,92 kg). Para levantar los gabinetes al bastidor se necesitan
al menos dos personas.
1 Conunapersonadecadalado,levantecuidadosamenteelgabinetedelacajadecartónexterna
usando las manijas de la caja de cartón y colóquelo sobre una superficie plana y estable.
2 Deseche o recicle el embalaje de manera responsable o guárdelo para referencia futura.
74
|
Instalación y arranque
Identificación del UPS
En la presente sección, se muestra un panel frontal y posterior del UPS de Bastidor en línea Dell.
Consulte la Guía del usuario del UPS con bastidor en línea 2700W de Dell para obtener todos los detalles
del panel posterior.
Botón On/Off
Pantalla
Botón de desplazamiento
Botón de desplazamiento
(hacia arriba o hacia atrás)
(hacia abajo o hacia delante)
Botón de selección
Figura 1. El panel frontal del UPS Bastidor en línea Dell
Dos receptáculos
Puerto RS-232
Cubierta del conector del
IEC 320-C13
Compartimiento de
EBM/Soporte del tubo
comunicación del UPS
Puerto USB
Puertos REPO
(Segmento de carga 2)
pasacables
2m, Cable de
Un receptáculo L5-20 y dos
Tornillo con
entrada L5-30P
receptáculos 5-15/5-20
conexión a tierra
(Segmento de carga 1)
Figura 2. Panel posterior del UPS (se muestran el 2700 W, 120 V)
Instalación y arranque
|
75
Configuración del montaje en bastidor
PRECAUCIÓN: El gabinete es pesado (36,9 kg/81,4 lb): 1) Dell recomienda encarecidamente extraer la
bandeja de las baterías de la UPS antes de levantarla. 2) Para levantar los gabinetes y colocarlos en el
bastidor se necesitan al menos dos personas.
PRECAUCIÓN: La extracción de las baterías debe ser realizada o supervisada por personal con
conocimientos en baterías y en las precauciones necesarias. Mantenga las baterías fuera del alcance del
personal no autorizado.
Cómo abrir la cubierta de la batería
1 Afloje el tornillo de apriete manual de la cubierta metálica de las baterías, desplace la cubierta
hacialaderechayabra.
76
|
Instalación y arranque
Cómo extraer la bandeja de las baterías
2 Desconecte el conector de la batería y coloque el conector derecho en la puerta de la batería
para retirarlo.
3 Extraiga la bandeja de las baterías usando las fichas plásticas y quite la bandeja de las baterías.
Instalación y arranque
|
77
Cómo colocar los rieles
NOTA: Las instrucciones son las mismas que para los bastidores de orificios cuadrados y los bastidores
de orificios redondos y sin rosca. Los rieles sirven para ambos estilos de bastidores. En las ilustraciones se
muestra el bastidor con orificios redondos.
4 Seleccione los orificios adecuados en el riel para posicionar el UPS en la ubicación del
bastidor deseada.
Los rieles deben ubicarse en la parte inferior del espacio de 4U asignado para el UPS o de 3U
para el EBM.
5 Coloque el extremo de los rieles derecho e izquierdo con la etiqueta R y L hacia adentro.
78
|
Instalación y arranque
Cómo sujetar los rieles al bastidor
6 Sujete los rieles al bastidor:
Ajuste el riel de modo que las pestañas encajen fuera del riel vertical en forma de C.
Asegure el riel con los tornillos de cabeza Phillips N°12-24 suministrados (cuatro para cada riel).
Use los dos orificios inferiores para el frente del riel. Use el segundo y el cuarto orificio para la
parte posterior del riel.
NOTA:
Si el riel vertical tiene orificios cuadrados, use una tuerca cuadrada (no provista) con el tornillo de
cabeza Phillips N°12-24 suministrado.
Instalación y arranque
|
79
Cómo instalar y asegurar el gabinete

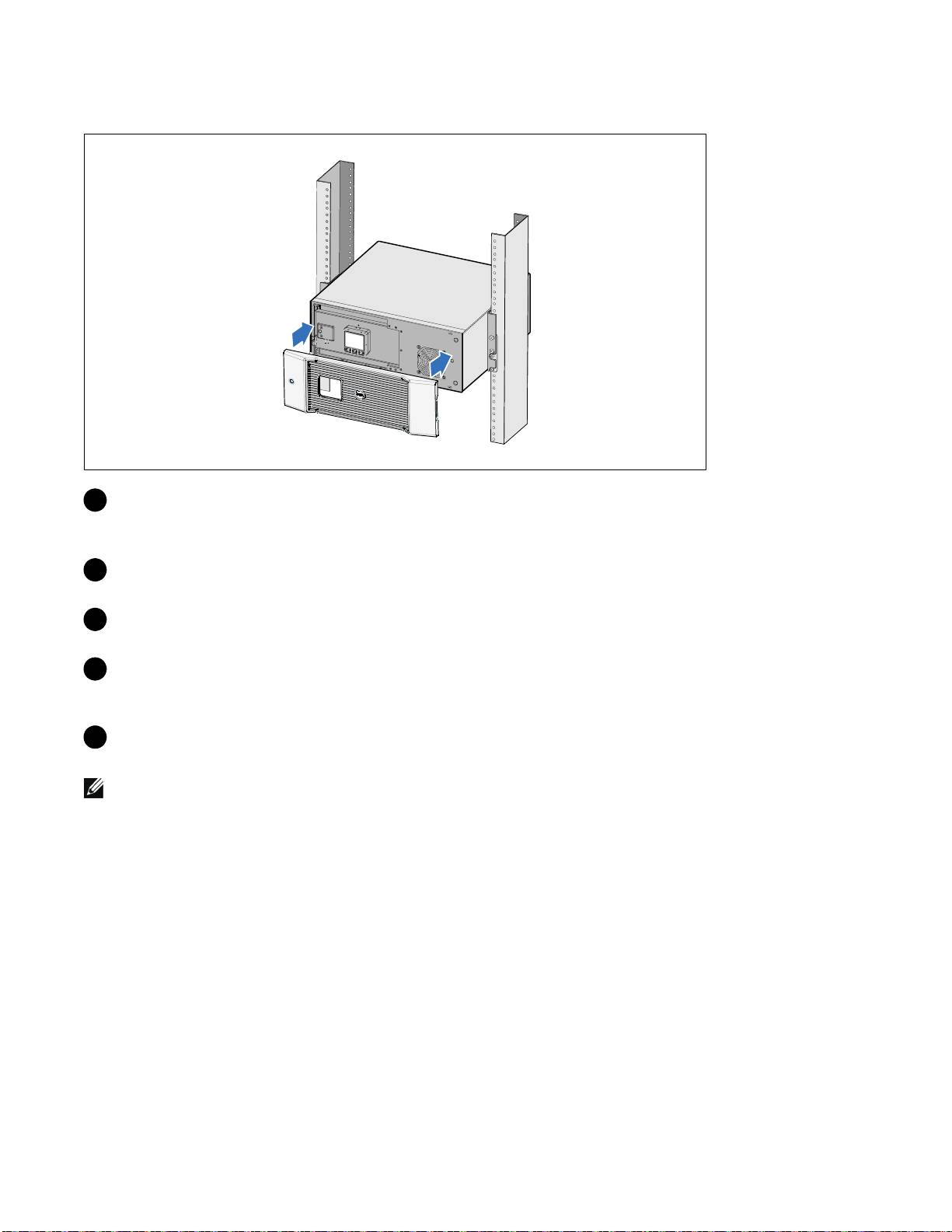

7 Deslice el gabinete por el bastidor.
8 Asegure el gabinete al bastidor con los tornillos de cabeza Phillips N°12-24 suministrados
(dos de cada lado).
9 Repita este procedimiento para todos los gabinetes adicionales.
80
|
Instalación y arranque
Instalación de la bandeja de las baterías
NOTA: Se puede formar un pequeño arco cuando conecte las baterías. Esto es normal y no daña la unidad ni
tampoco debe preocuparse por su seguridad.
10 Retire el conector derecho de la batería desde la puerta y conecte el conector de la batería interna.
11 Cierre la cubierta metálica de las baterías.
Ajuste el conector de las baterías de manera que la puerta se cierre correctamente. Empuje la
puerta levemente hacia la derecha y luego, hacia la izquierda.
12 Ajuste el tornillo de apriete manual.
Apriete el tornillo a 0,7 Nm (6,2 lb pulg.).
Instalación y arranque
|
81
Instalación de la cubierta delantera del UPS
13 InstalelacubiertadelanteradelUPS.
Conectar el equipo
1
Si planea utilizar el Software de gestión de UPS de Dell, conecte el equipo al puerto USB o el
puerto RS-232 con el cable suministrado.
2 Si el bastidor tiene conductores para la conexión a tierra o puenteo de las piezas de metal, conecte
el cable a tierra (no suministrado) al tornillo de puenteo.
3 Si los códigos locales requieren un interruptor de apagado de emergencia (desconexión), consulte
"Instalación de apagado de emergencia remoto" (REPO) en la Guía del usuario del UPS con
bastidor en línea 2700W de Dell.
4 Enchufe el equipo para que esté protegido en los receptáculos exteriores del UPS pero no encienda
el equipo protegido.
NOTA:
Verifique que los regímenes totales del equipo no excedan la capacidad del UPS para evitar una alarma
de sobrecarga.
82
|
Instalación y arranque
Conexión del cable de energía
5 Verifique que la entrada de energía al UPS tenga protección de sobrecarga de corriente
ascendente adecuada:
Tabla 1. Régimen mínimo del disyuntor ascendente
Potencia d e salida del UPS
120 V 208 V 230 V
2700W 30 A 20 A 16 A
6 Para los modelos con un cable de energía desmontable. Enchufe el cable de alimentación
desmontable del UPS en el conector de entrada del panel posterior del UPS.
7 Enchufe e l cable de alimentación del UPS en un tomacorriente.
Instalación y arranque
|
83
Inicio del UPS
8 Presione el botón delpanelfrontaldelUPS.
Cómo completar el arranque
9 Verifique que el ícono Normal aparezca en la pantalla de resumen del estado de UPS,
que indica que el UPS funciona normalmente y todas las cargas están energizadas.
10 En la pantalla de resumen de estadodeUPS,presioneelbotón para comprobar las
notificaciones y las alarmas activas. Solucione todas las alarmas activas antes de continuar.
Consulte la sección "Localización de averías" en la Guía del usuario del UPS con bastidor en línea
2700W de Dell.
Si no hay ninguna alarma activa, se muestra el mensaje "No Hay Alarmas Activas".
11 Para cambiar otros valores predeterminados establecidos de fábrica, consulte "Funcionamiento"
en la Guía del usuario del UPS con bastidor en línea 2700W de Dell.
84
|
