Dell H950N: 사용자의 시스템 시작하기

Dellt 온라인 랙 UPS

2700W

사용자의 시스템

시작하기

K803N , H950N, J728N

H967N

www.dell.com | support.dell.com

참고및경고

참고: “참고”는 소프트웨어를 더 잘 활용하는 데 도움이 되는 중요한 정보를 나타냅니다.

참고: “주의”는 피하지 않을 경우 경미하거나 보통의 상해 또는 재산 손실 사고를 야기할 수 있는 잠재적

위험 상황을 표시합니다.

경고: “경고”는 피하지 않을 경우 죽음이나 상해를 야기할 수 있는 잠재적 위험 상황을 표시합니다.

위험: “위험”은 피하지 않을 경우, 급박한 위험 상황이 사망이나 중상의 결과를 야기할 수 있음을

나타냅니다.

위험: 아래의 지시사항을 준수하여, 피하지 않을 경우 사망이나 중상의 결과를 야기할 수 있는 급박한 위험

상황을 방지하십시오:

S UPS는 사망에이를수있는전압을 갖고 있습니다. 모든 수리와 정비는 자격있는

서비스 요원만이 수행해야 합니다. UPS 내부에는 사용자가 정비할 수 없는 부품

이 있습니다.

이 문서에 포함된 정보는 고지없이 변경될 수 있습니다.

© 2009 Dell Inc. All rights reserved.

Dell Inc.의 서면 허락 없이 어떤 방식으로든 복제하는 것은 엄격히 금지됩니다.

이 문서에서 사용된 상표: Dell 과 DELL 로고는 Dell Inc.의 상표입니다; Phillips 는 Phillips Screw Company의 등록 상표입니다.

기타 상표와 상호를 관련 상표 및 명칭 또는 관련 제품에 대한 권리를 가지는 당사자를 지칭하기 위해 이 문서에서 사용할 수

있습니다. Dell Inc. 는 Dell Inc.가 소유하지 않은 상표 및 상호에 대한 재산적 이해관계를 부인합니다.

2009 년7월

시스템 기능

탁월한 성능과 신뢰도를 제공하면서, 본 UPS는 다음과 같은 특유의 장점을 지닙니다.

S 순수 사인파 출력을 갖춘 온라인 UPS 설계. UPS는유입AC전원을 필터링 및 조절하여

배터리를 고갈시키지 않으면서 장비에 안정적인 전원을 공급합니다.

S 고전력, 유틸리티 주파수 독립성, 제너레이터 호환성을 갖춘 진정한 온라인 이중-변환 기술.

S 선택가능한 고효율 작동 모드.

S 표준 48cm (19'') 랙에 맞는 4U 크기.

S 상용 전원을 사용할 수 없는 경우에도 UPS에 전력을 공급하는 스타트온

배터리(start-on-battery) 기능.

S 선택사양인 External Battery Module(EBM)(2700W UPS 모델용)을 갖춘 확장 런타임.

S 원격 긴급 전원차단(REPO) 포트를 통한 긴급 중단 제어.

S 2개의표준통신포트(USB 및 DB-9 시리얼 포트).

S 전원 보호 및 제어 능력을 제고하기 위한 강화된 통신 기능을 갖춘 선택사양인 Dell 네트워크

관리카드.

S 안정적인 중단 및 전원 감시를 위한 Dell UPS Management Software로 수행되는 고급 전원 관리.

S 로드 세그먼트라고 하는 별도의 콘센트 그룹을 통한 순차적 중단 및 부하 관리.

S 서비스 요청 없이도 쉽게 업그레이드할 수 있는 펌웨어.

S 세계적인 인증기관의 각종 인증을 득함.

시스템 기능

|

119

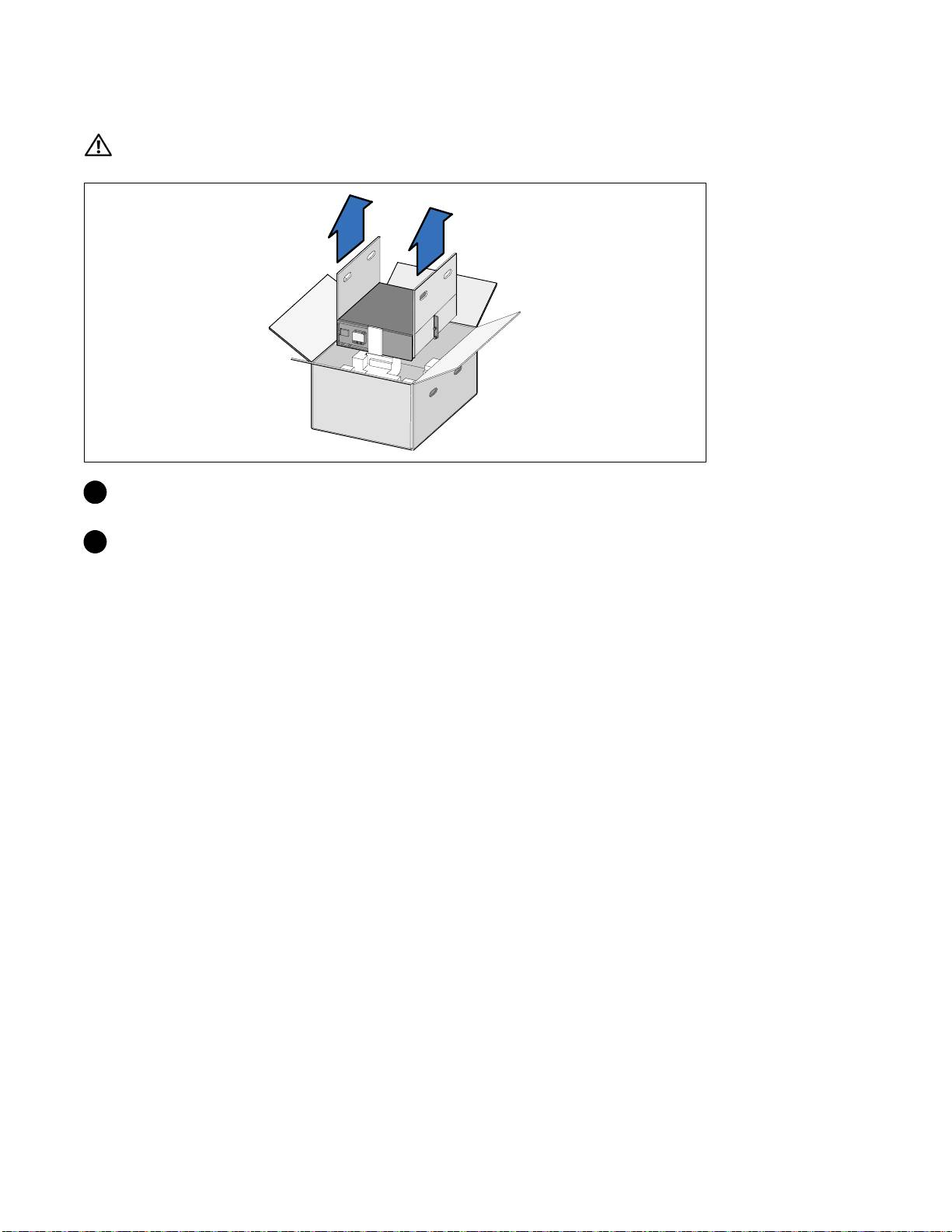

레일 위치 정하기

참고: 사각 구멍 랙과 나사산 없는 원형 구멍 랙에 대해 설치 지침은 동일합니다. 레일은 두 종류의

랙에 모두 맞습니다. 라운드-홀 랙은 그림에서 볼 수 있습니다.

4 UPS를 랙의 원하는 위치에 설치할 적당한 구멍을 레일에서 선택합니다.

레일은 UPS에대해할당된4U 공간 바닥 또는 EBM에대한3U 공간 바닥에 위치해야 합니다.

5 L및R로 표시된 좌우 레일의 끝을 안쪽을 향하게 하십시오.

126

|

설치및시동

레일을 랙에 부착하기

6 다음과 같이 레일을 랙에 부착하십시오:

플랜지가 C형 버티컬 레일 밖에 잘 맞도록 레일을 조정하십시오.

공급되는 #12-24 필립스 헤드 스크류(각 레일용으로 4개)를 사용하여 레일을

고정시키십시오. 레일 앞면에는 하단 2개 구멍을 이용하십시오. 레일의 뒷면에는 2번째

구멍과 4번째 구멍을 이용하십시오.

참고:

버티컬 레일에 사각형 구멍이 있다면, 공급되는 #12-24 필립스-헤드 스크류를 갖춘 사각형

너트(비공급)를 사용하십시오.

설치및시동

|

127

캐비닛 설치 및 고정하기

7 캐비닛을 랙으로 밀어 넣습니다.

8 제공된 #12-24 필립스 헤드스크류(각 면에 2개)를 사용하여 캐비닛을 랙에 고정합니다.

9 다른 캐비닛에 대해서도 같은 방법으로 고정하십시오.

128

|

설치및시동

배터리 트레이 설치하기

참고: 배터리를 연결할 때 소량의 아크(arc)가 발생할 수 있습니다. 이런 현상은 정상적이며 기기에

손상을 주거나 안전상의 문제를 나타내는 것은 아닙니다.

10 도어에서 오른쪽 배터리 커넥터를 분리하고 내장 배터리 커넥터를 연결하십시오.

11 금속 배터리 커버를 닫습니다.

문이 잘 닫히도록 배터리 커넥터를 조정하십시오. 문을 오른쪽으로 약간 민 후 왼쪽으로

밉니다.

12 손 나사를 조입니다.

나사에 0.7N.m (6.2 lb in)의 토크를 주십시오.

설치및시동

|

129

UPS 전면 커버 설치하기

13 UPS 전면 커버를 설치합니다.

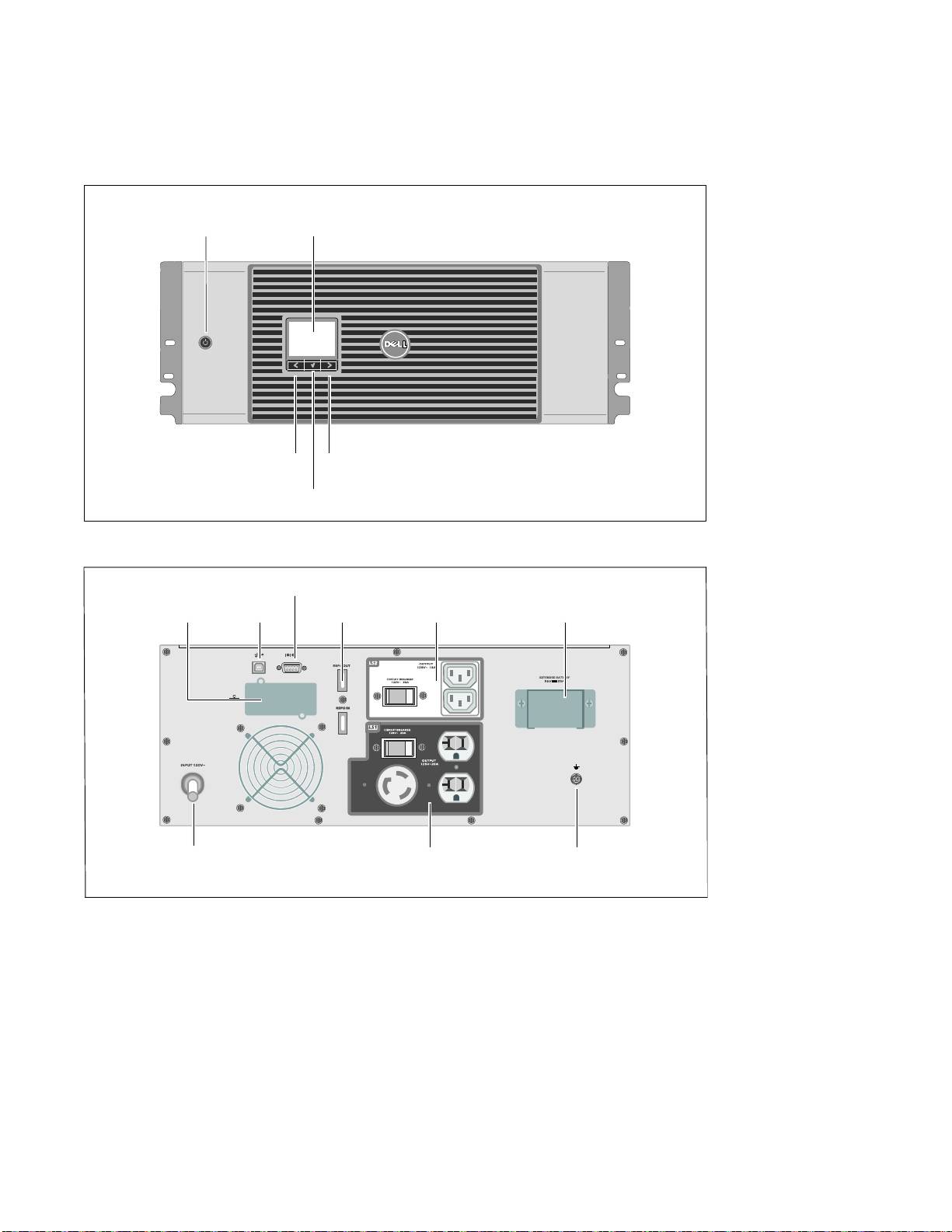

장비 연결하기

1

Dell UPS Management Software를 사용할 계획이라면, 제공된 케이블을 이용하여 컴퓨터를 USB

포트에 연결합니다.

2 접지되지 않은 금속 부품을 접지하거나 결속하는 도체가 랙에 있다면, 접지 케이블(비

제공품)을 접지 결속 나사에 연결하십시오.

3 현지 규정에 따라 긴급 전원차단(연결해제) 스위치가 필요하다면, Dell

온라인 랙

UPS 2700W

사용자 가이드

의 "원격 긴급 전원차단(REPO) 설치"를 참조하십시오.

4 보호할 장비를 UPS 출력 콘센트에 꽂되 켜지는 마십시오.

참고:

과부하 경보를 방지하려면 장비의 전체 정격 사양이 UPS 용량을 초과하지 않도록 확인합니다.

130

|

설치및시동

전원 코드 연결하기

5 UPS로 입력되는 전원이 적당한 업스트림 과전류에 대해 보호 받고 있는지 확인합니다:

표 1. 최소 업스트림 회로차단기 정격

UPS 출력 전원

120V 208V 230V

2700W 30A 20A 16A

6 분리 가능한 전원코드가 있는 모델용. 분리 가능한 UPS 전원코드를 UPS 뒷면 패널의 입력

커넥터에 연결합니다.

7 UPS 전원코드를 전원 콘센트에 연결하십시오.

설치및시동

|

131

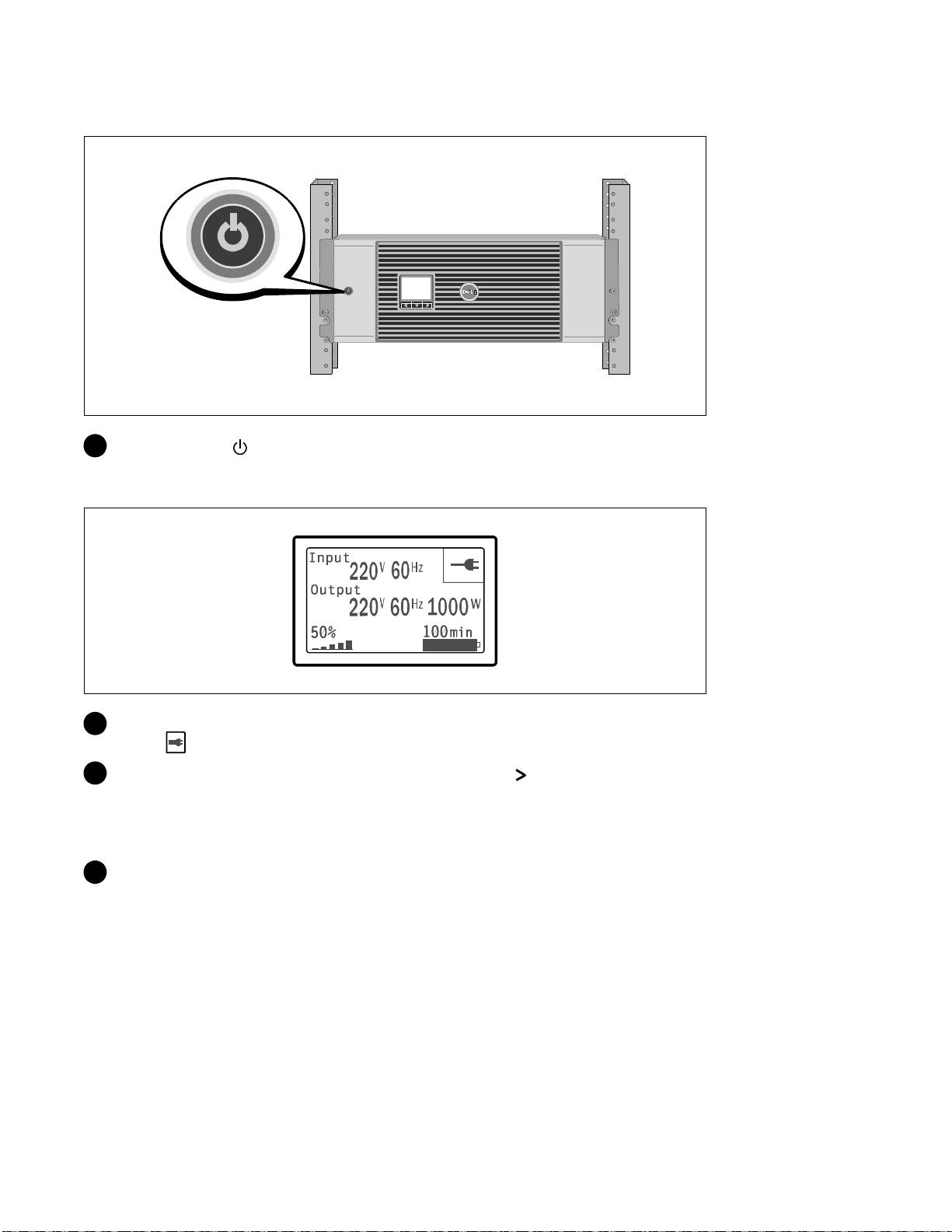

UPS 시작

8 UPS 전면 패널의 버튼을 누릅니다.

시동 완료하기

9 UPS가 정상적으로 작동하고 있고 모든 부하가 전력을 공급받고 있음을 표시하는, 정상

아이콘

이 UPS 상태 요약 화면에 나타나는지 확인합니다.

10 UPS 상태 요약 화면에서, 활성 경보나 통지를 확인하려면 버튼을 누릅니다. 후속 작업을

계속하기 전에 활성 경보를 처리하십시오. Dell

온라인 랙

UPS 2700W

사용자 가이드

의"장애

처리"를 참조하십시오.

활성 경보가 없을 경우, "활성 경보 없음" 메시지가 나타납니다.

11 기타 공장 출하 디폴트값을 변경하려면 Dell

온라인 랙

UPS 2700W

사용자 가이드

의 "작동"을

참조하십시오.

132

|

설치및시동
