Dellt オンラインラックUPS
2700W
はじめに
システムについて
K803N、H950N、J728N
H967N
www.dell.com | support.dell.com
注意および警告
注記: 「注記」は、ソフトウェアを有効に利用するための重要な情報を示しています。
注意: 「注意」は、回避しないと軽傷、または中程度の傷害を招く恐れがある潜在的に危険な状況を
示しています。
警告: 「警告」は、回避しないと死亡、または重傷を招く潜在的に危険な状況を示しています。
危険: 「危険」は、回避しないとほぼ確実に死亡、または重傷を招く危険な状況を示しています。
危険: 回避しないとほぼ確実に死亡、または重傷を招く危険な状況を防ぐため、以下の説明をよく
お読みください：
S このUPSの中には 致死的な電圧 が掛かっています。すべての修理や点検は、公認のサービススタッフのみが
行わなければいけません。UPS内には ユーザーが修理可能な部品 はありません。
当資料の情報は、予告なく変更されることがあります。
E 2009 Dell Inc. 無断複写・転載を禁じます。
Dell Inc.の書面による許可のない複写は、いかなる形態においても厳重に禁じられています。
当テキストに使用されている登録商標： Dell および DELL のロゴは、Dell Inc.の登録商標です。Phillips は、Phillips Sc re w
Companyの登録商標です。
本書に使用されているその他の登録商標および商標名は、商標や名称を主張する事業体、あるいは製品のいずれかに言及
します。 Dell Inc.は、Dell自身が所有する登録商標および商標権におけるいかなる所有権を一切放棄します。
2009年7月
システムの特徴
UPSは優れた性能や信頼性を提供し、以下のような独自の利点がございます：
S 正弦波出力のあるオンラインUPS設計。UPSは、入力される交流電力をフィルター処理、
調節し、バッテリーを消耗せずに機器へ安定した電力を供給します。
S 高出力密度や商用周波数依存性、発電器の互換性を持つオンライン二重変換技術。
S 選択可能な動作の高性能モード。
S 48 cm (19h)標準ラックにぴったりの4U サイズ。
S 外部電力がないときでもUPSの電力を入れることができる始動電池の能力。
S 拡張ランタイムおよびオプションとして外付けバッテリーモジュール
（外付けバッテリーモジュール、2700WUPS型用）付き。
S リモートエマージェンシーパワーオフ（REPO）ポートを通じた緊急シャットダウン制御。
S 2つの標準通信ポート（USBおよびDB-9シリアルポート）。
S オプションとして、増加電力の保護や制御を行う高度通信機能付きDell
ネットワークマネージメントカード。
S スムースなシャットダウンや電力管理を行うDell UPS制御ソフトウェアおよび高度電力
管理。
S 負荷セグメントと呼ばれる個別のレセプタクルグループを通じた逐次シャットダウンおよび
負荷制御。
S カスタマーサービスに問い合わせる必要なく、簡単にアップグレードができるファーム
ウェア。
S 世界中の代理店の承認による支持。
システムの特徴
|
135
情報検索
注意：
安全、環境、規則に関する情報
資料には、安全および規定に関する重要情報が含まれて
います。
どんな情報をお探しですか?
こちらでご覧いただけます
S UPSユーザーガイド
Dell UPS
S Dell ネットワークマネージメントカード用の
ユーザーガイド
S Dell UPS制御ソフトウェア
注記説明書およびソフトウェアの更新情報は、
support.dell.comでご確認いただけます。
136
|
情報検索
デ
ィスク
S 仕様
Dell UPS ユーザーガイド
S UPSの設定方法
ユーザーガイドはDell UPS ディスクおよび
S トラブルシューティングおよび問題の解決方法
support.dell.comで入手することができます。
S REPO制御のインストール方法
S 安全に関する説明書
安全、環境、規則に関する情報
S 規則に関する情報
S リサイクルに関する情報
S 保証情報
Dell 保証およびサポート情報
S 使用上の条件（アメリカのみ）
S エンドユーザー使用許諾契約
S サポート情報
Dell サポートウェブサイトsupport.dell.com
注記： 使用する地域や事業区分を選択し、
適切なサポートサイトをご覧ください。
設置および起動
注意： 当資料の手順を実施する前に、
安全、環境、規則に関する情報
資料に記載されている安全 に
関する説明書および重要な規制情報をご覧いただき、これらの情報に従ってください。
このセクションは、最初におけるシステムの設定方法について説明しています。
システムの開梱
1 段ボール箱を開き、キャビネットと同梱の付属品を取り外します。
設置および起動
|
137
キャビネットの持ち上げ方
注意： キャビネットにはかなりの重量があります （36.9 kg/81.4 lb）。 キャビネットをラックに
移動するには、最低2名必要です。
1 一人が片方を持ち、段ボールのハンドル部分を使って、段ボール箱からキャビネットを
注意して持ち上げ、平らな安定した表面上に置きます。
2 責任を持ってパッケージを処分、またはリサイクルし、あるいは将来使えるように保管
します。
138
|
設置および起動
UPSの識別
このセクションは、Dell オンライン式ラック型UPSのフロントパネルおよびリヤパネルを
示しています。 リヤパネルの詳細に関しましては、Dell
オンライン式ラック型
UPS 2700W
ユーザーガイド
をご参照ください。
オン／オフボタン
LCDパネル
スクロールボタン
スクロールボタン（下方向、または前方）
（上方向、または後方）
選択ボタン
図1。Dell オンライン式ラック型UPSフロントパネル
RS-232
IEC 320-C13
ポート
EBMコネクタカバー
レセプタクル2個
UPS通信ベイ
USBポー
REPOポー
／ストレイン
（負荷セグメント2）
ト
ト
リリーフ ブラケット
2m、L5-30P
L5-20 レセプタクル1個、および5-15/5-20
接地ネジ
入力コード
レセプタクル2個
（負荷セグメント1）
図 2. UPSリヤパネル (2700W、120V 表示)
設置および起動
|
139
ラックマウント式設置方法
注意： キャビネットにはかなりの重量があります （36.9 kg/81.4 lb）： 1) Dellでは、持ち上げる
前に、UPSからバッテリートレーを取り外すことを推奨します。 2)キャビネットをラックに移動
するには、最低2名必要です。
注意： バッテリーの取り外しは、バッテリーや必要とされる安全上の注意に関して知識のある
スタッフが行うか、知識のあるスタッフが監視する必要があります。許可のないスタッフを
バッテ リーに近寄らせないようにしてください。

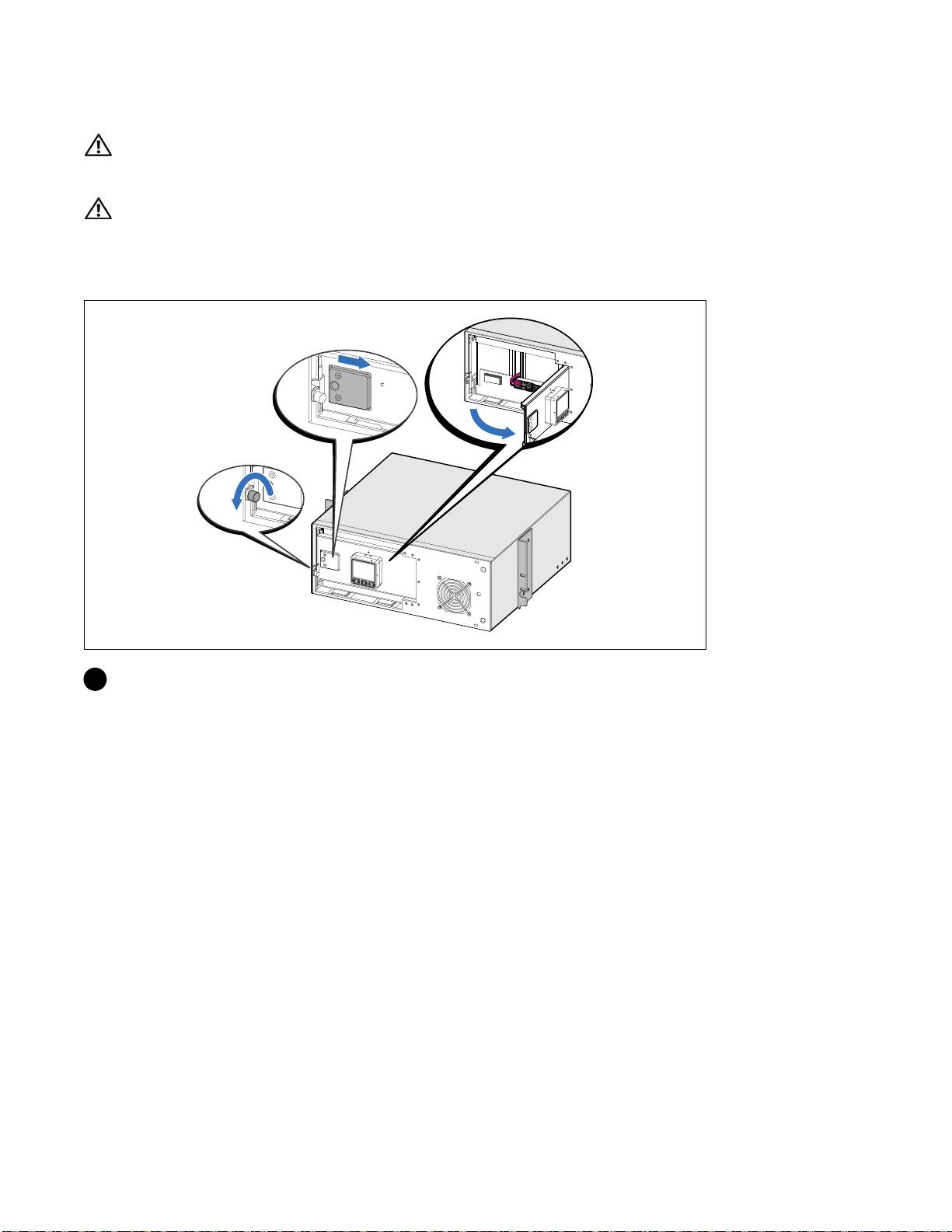

バッテリーカバーの開け方
1 金属のバッテリーカバーの蝶ネジを緩め、カバーを右にスライドさせて開けます。
140
|
設置および起動
バッテリートレーの取り外し方
2 バッテリーコネクタを切り離し、バッテリーのドアに右側のバッテリーコネクタを
配置し、邪魔のならない場所に動かします。
3 プラスチックのつまみを使ってバッテリートレーを引き抜き、バッテリートレーを取り
外します。
設置および起動
|
141
レールの配置
注記： 四角型の穴や、ネジ無し穴、丸型穴のラックはすべて手順は同じです。レールは両方の
ラックスタイルに適合します。 図表は四角型の穴用のラックを示しています。
4 レール上の適切な穴を選び、ラック上の希望する位置にUPSを配置します。
レールは、UPSにある4Uのスペース、または外付けバッテリーモジュールにある3Uの
スペースの底に配置します。
5 LおよびRとラベル表示されている左側および右側のレールの端が内側に向く用に配置
します。
142
|
設置および起動
レールをラックに取り付ける方法
6 レールをラックに取り付ける方法：
フランジが、Cの形をした垂直レールの外側にはまるようレールを調節します。
同梱の#12-24 Phillips プラスネジ（各レールに4個）を使ってレールを固定します。 レール
の前方には、下部の2つの穴を使用してください。レールの後方には、2番目と4番目の穴を
使用してください。
注記：
垂直レールに四角型の穴がある場合、同梱の#12-24 Phillips プラスネジと四角型のナット
（同梱されていません）を使用してください。
設置および起動
|
143
キャビネットの取り付けおよび固定
7 キャビネットをラックにスライドさせます。
8 同梱の#12-24 プラスネジ（各サイドに2個）を使って、キャビネットをラックに固定
します。
9 その他のキャビネットも同じ方法で固定します。
144
|
設置および起動
バッテリートレーの取り付け方法
注記： バッテリーを接続する際、少量のアーク放電が起こることがあります。これは正常であり、
装置に損傷を与えたり、安全にかかわる心配はありません。
10 右側のバッテリーコネクタをドアから取り外し、内臓バッテリーコネクタを接続します。
11 金属製バッテリーカバーを閉じます。
ドアが正しく閉じるようにバッテリーコネクタを調節します。ドアを右側に少々押し、
左側にも押します。
12 蝶ネジを強く締めます。
ネジを0.7 Nm（6.2 lb in）のトルクで締めます。
設置および起動
|
145
UPSのフロントカバーの取り付け方法
13 UPSフロントカバーを取り付けます。
装置の接続方法
1
Dell UPS制御ソフトウェアを使用する場合は、同梱のケーブルを使って、コンピューターを
USBポートへ接続してください。
2 お使いのラックに、接地用、あるいは非接地金属部品の接合用の導体がある場合は、接地
ケーブル（同梱されていません）を接地接合ネジに接続します。
3 地域の条例で、非常停止（切断）スイッチが要求されている場合は、Dell
オンライン式ラック型
UPS 2700W
ユーザーガイド
の「リモートエマージェンシーパワーオフ
（REPO）の設定方法」をご覧ください。
4 保護する装置をUPS出力レセプタクルに差し込みます。ただし保護装置の電源は入れない
でください。
注記：
過負荷アラームを防ぐため、装置の定格の合計がUPSの容量を超えていないか確認して
ください。
146
|
設置および起動
電源コードの接続方法
5 UPSへの電源入力には、十分な逆流過電流保護があるか確認してください：
表 1. 上流遮断機最小定格
UPS出力
120V 208V 230V
2700W 30A 20A 16A
6 取り外し可能な電源コード付きモデル用。 取り外し可能な電源コードをUPSのリヤパネルに
ある入力コネクターに差し込みます。
7 UPSの電源コードを電源コンセントに差し込みます。
設置および起動
|
147
UPSの起動方法
8 UPSのフロントパネルにある ボタンを押します。
起動の完了
9 UPSが正常に動作し、負荷電力があることを示す「正常」アイコン がUPSのステータス
要約画面に現れていることをお確かめください。
10 アクティブになっているアラームや通知を確かめるには、UPSステータス要約画面の
ボタンを押します。 続ける前に、アクティブになっているアラームを解消してください。
Dell
オンライン式ラック型
UPS 2700W
ユーザーガイド
の「トラブルシューティング」
をご参照 ください。
アクティブになっている警告がない場合は、「アクティブ警告なし」と表示された
メッセージが現れます。
11 その他の工場出荷時設定の変更は、Dell
オンライン式ラック型
UPS 2700W
ユーザーガイド
の 「操作方法」をご参照ください。
