Dell H950N: Erste Schritte Mit Ihrem System
Erste Schritte Mit Ihrem System: Dell H950N
Dellt Online Rack-UVS
2700 W
Erste Schritte
Mit Ihrem System
K803N , H950N, J728N
H967N
www.dell.com | support.dell.com
Hinweise und Warnungen
HINWEIS: Ein HINWEIS macht auf eine wichtige Information aufmerksam, mit deren Hilfe Sie Ihre Software optimal
nutzen können.
ACHTUNG: ACHTUNG macht auf eine potenziell gefährliche Situation aufmerksam, die zu geringen oder mäßigen
Verletzungen oder Sachschäden führen kann, wenn sie nicht vermieden wird.
WARNUNG: WARNUNG macht auf eine potenziell gefährliche Situation aufmerksam, die zum Tod oder zu
Verletzungen führt, wenn sie nicht vermieden wird.
GEFAHR: GEFAHR macht auf eine unmittelbar gefährliche Situation aufmerksam, die zum Tod oder schweren
Verletzungen führt, wenn sie nicht vermieden wird.
GEFAHR: Beachten Sie die folgende Anweisung, um eine unmittelbar gefährliche Situation zu vermeiden, die zum
Tod oder zu schweren Verletzungen führen könnte:
S Diese USV führt LEBENSGEFÄHRLICHE SPANNUNG. Sämtliche Reparatur-- und Wartungsarbeiten
dürfen NUR VON BEFUGTEM WARTUNGSPERSONAL durchgeführt werden. Im Inneren der
USV sind KEINE VOM BENUTZER WARTBAREN TEILE vorhanden.
Unangekündigte Änderungen der Angaben in diesem Dokume nt vor behalten.
E 2009 Dell Inc. Alle Rechte vorbehalten.
Die Vervielfältigung, gleich welcher Art, ist ohne schriftliche Genehmigung von Dell Inc. strengstens untersagt.
In diesem Text verwendete Marken: Bei Dell und dem DELL--Logo handelt es sich um Marken der Dell Inc.; Phillips ist eine eingetragene
Handelsmarke der Phillips Screw Compa n y.
In diesem Dokument können weitere Marken und Handelsnamen verwendet werden, die sich entweder auf die Personen beziehen, die diese
Marken und Namen für sich beanspruchen, oder auf de ren Produkte. Dell Inc. verzichtet a u f sä m tliche gewerblichen Eige n tumsrechte an
Marken und Handelsnamen, bei denen es sich nicht um eigene Marken und Handelsnamen handelt.
Juli 2009
Systemmerkmale
Die herausragende Leistung und Zuverlässigkeit sind nur einige der einzigartigen Vorteile der
USV-Anlagen. Sie bieten zudem:
S Online USV-Design mit reinem Sinusausgang. Die USV filtert und regelt eingehenden
Wechselstrom und sorgt für eine gleichförmige Versorgung Ihrer Anlagen mit Strom, ohne Energie
vonderBatteriezuziehen.
S Echte Online-Doppelwandlertechnologie mit hoher Leistungsdichte, Unabhängigkeit der
Netzfrequenz und Generatorkompatibilität.
S Auswählbarer Hocheffizienzbetrieb.
S 4 U -Größe, die in jedes Standard 48 cm-Gestell passt.
S Starten der Anlage im Batteriebetrieb zum V ersorgen der USV mit Strom, selbst wenn kein
Netzstrom zur Verfügung steht.
S Erweiterte Laufzeit mit optionalem Externen Batteriemodul (EBM) für 2700 W USV-Modelle.
S Notausschaltungssteuerung über die REPO-Schnittstellen (Remote Emergency Power Off).
S Serienmäßige Ausstattung mit zwei Kommunikationsschnittstellen (USV-Schnittstelle und serielle
DB-9-Schnittstelle).
S Optionale Dell Netzwerkmanagementkarte mit erweiterten Kommunikationsmöglichkeiten für
verbesserten Leistungsschutz und Kontrolle.
S Erweiterte Stromüberwachung mit der Dell USV Management Software für allmähliches
Herunterfahren und Stromüberwachung.
S Sequenzielle Abschaltung und Lastenmanagement durch separate Anschlussgruppen (sogenannte
Lastsegmente).
S Firmware, die sich einfach und ohne Wartungsdienst aktualisieren lässt.
S Entspricht allen einschlägigen Normen weltweit.
Systemmerkmale
|
35
Auffinden von Informationen
ACHTUNG: Im Dokument Informationen zu Sicherheit, Umweltschutz und Ordnungsvorschriften finden Sie
wichtige Sicherheitshinweise und Info rmationen zu gesetzlichen Bestimmungen.
Was suchen Sie?
Hier finden Sie es
S Die Benutzeranleitung für meine USV
Die Disk
S Die Benutzeranleitung für die Dell
Netzwerkmanagementkarte
S Dell USV Management Software
HINWEIS: Dokumente und Softwareaktualisierungen
finden Sie unter
support.dell.com.
36
|
Auffinden von Informationen
f
ür die Dell USV
S Technische Daten
Benutzeranleitung der Dell USV
S Anleitung zum Konfigurieren der
Die Benutzeranleitung finden Sie auf der Disk zu der
USV-Einstellungen
Dell USV und auch unter support.dell.com.
S Behebung von Fehlern und Lösung von Problemen
S Installation der REPO-Steuerung
S Sicherheitshinweise
Informationen zu Sicherheit, Umweltschutz und
Ordnungsvorschriften
S Informationen über Ordnungsvorsc hriften
S Recycling-Informationen
S Garantieerklärung
Informationen zu Garantie und Support von Dell
S AGB (nur USA )
S Lizenzvereinbarung für Endbenutzer
S Supportinformationen Dell Support-Webseite - support.dell.com
HINWEIS: Wählen Sie Ihre Region bzw. Ihre Branche
aus, um die geeignete Support-Website aufzurufen.
Installation und Inbetriebnahme
ACHTUNG: Vor der Ausführung der Verfahren in diesem Dokument lesen und befolgen Sie b itte die
Sicherheitshinweise und wichtigen Informationen zu Ordnungsvorschriften in Ihrem Dokument über
Informationen zu Sicherheit, Umweltschutz und Ordnungsvorschriften .
In diesem Abschnitt werden die Schritte für die Erstkonfiguration Ihres Systems beschrieben.

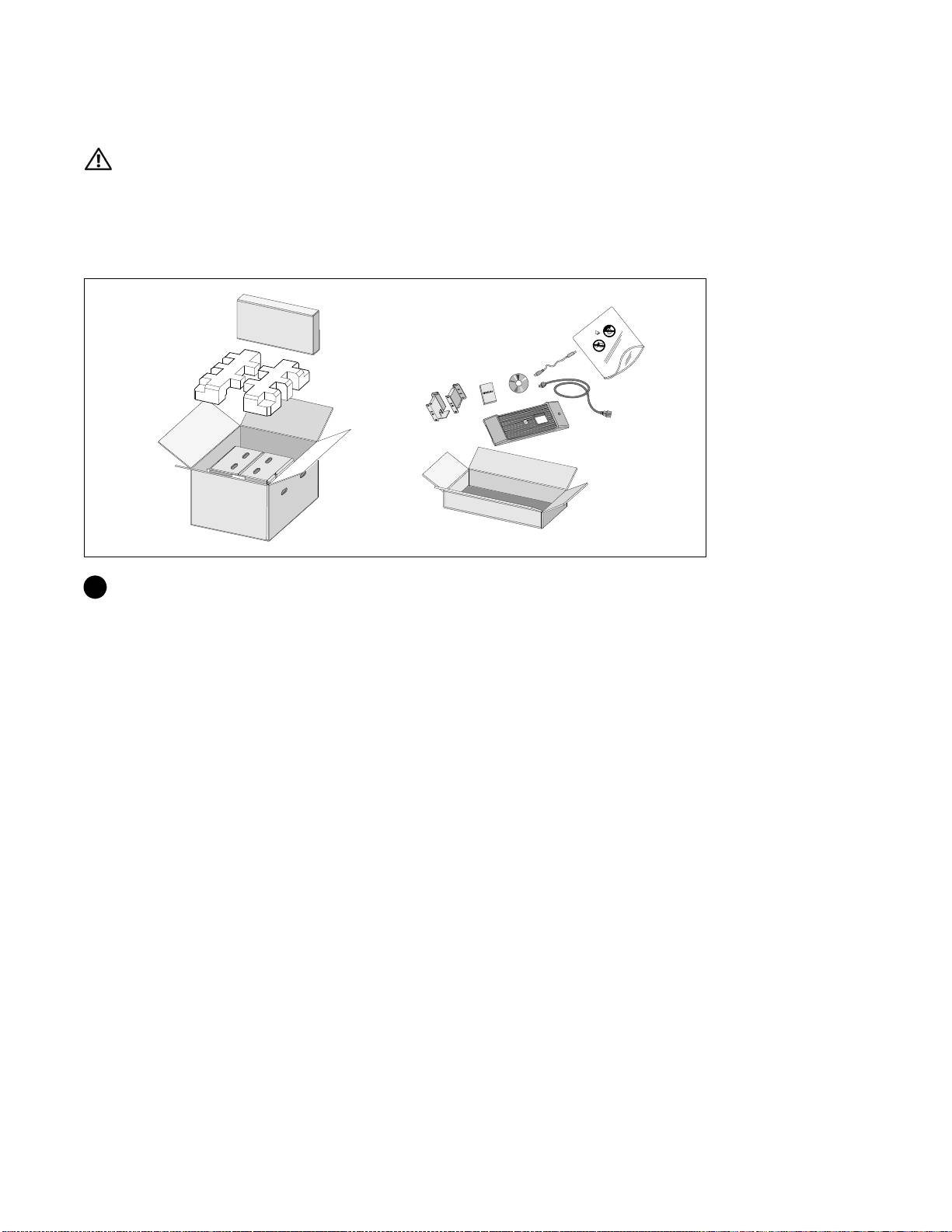

Auspacken des Systems
1 Öffnen Sie den äußeren Karton, und nehmen Sie die mit dem Gehäuse zusammen verpackten
Zubehörteile heraus.
Installation und Inbetriebnahme
|
37
Gehäuse heben
:Das Gehäuse ist schwer (36,9 kg). Zum Heben des Gehäuses in das Gestell sind mindestens zwei Personen
erforderlich.
1 Heben Sie das Gehäuse mit einer Person auf jeder Seite mit den Griffen am Karton vorsichtig aus
dem äußeren Karton heraus, und setzen Sie es auf einer flachen, stabilen Unterlage ab.
2 Entsorgen oder recyceln Sie die Verpackung in umweltbewusster Weise, oder bewahren Sie sie für
denspäterenGebrauchauf.
38
|
Installation und Inbetriebnahme

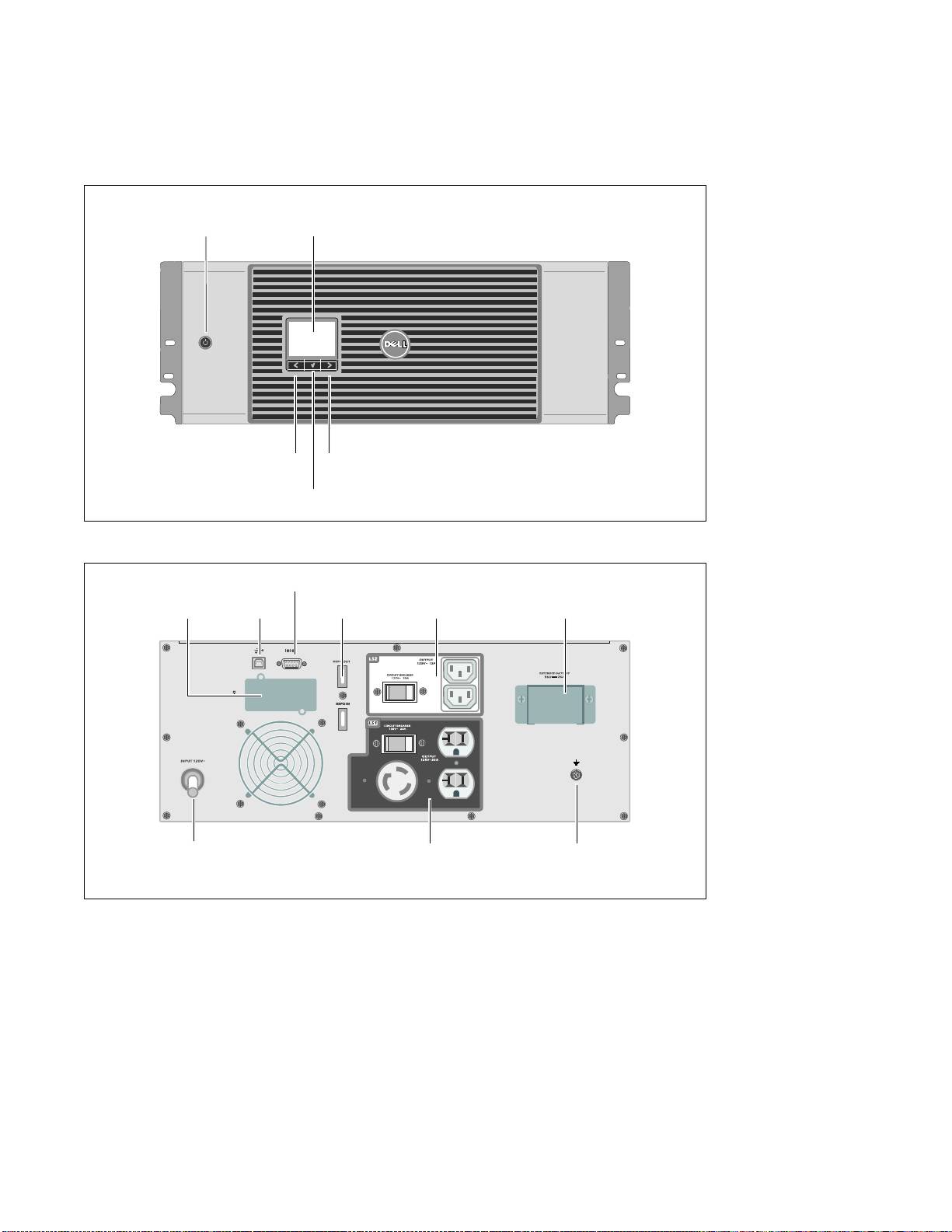

Beschreibung der USV
In diesem Abschnitt wird die Vorder- und Rückansicht der Dell Online Rack USV angezeigt. Alle
Einzelheiten zur Rückseite finden Sie in der Benutzeranleitung für das Dell Online Rack UPS 2700 W.
Ein-/Aus-Schalter
LCD-Anzeige
Bildlauftaste (aufwärts
Bildlauftaste
oder rückwärts)
(abwärts oder vorwärts)
Auswahltaste
Abbildung 1. Die Vorderseite der Dell Online Rack USV
Zwei IEC
RS-232-Schnittstelle
Kommunikationssch
320-C13-Anschlussdosen
EBM-Anschlussabdeckung/
acht der USV
USB-Anschluss
REPO-Schnittstellen
(Lastsegment 2)
Druckausgleichsklammer
2m,
Ein L5-20 und zwei 5-15/5-20
Erdungsschraube
L5-30P-Eingangskabel
Anschlussdosen
(Lastsegment 1)
Abbildung 2. Rückseite der USV (2700 W, 120 V abgebildet)
Installation und Inbetriebnahme
|
39
Rackmontage
:Das Gehäuse ist schwer (36,9 kg). 1) Dell empfiehlt vor dem Anheben ausdrücklich das Entfernen des
Batterieträgers aus der USV. 2) Zum Heben des Gehäuses in das Gestell sind mindestens zwei Personen
erforderlich.
:Die Entfernung der Batterien sollte unter Befolgung der erforderlichen Sicherheitsvorkehrungen durch
fachkundiges Personal erfolgen oder beaufsichtigt werden. Nicht ausreichend geschultem Personal ist der
Zugang zu den Batterien zu verwehren.
Öffnen der Batterieabdeckung
1 Lösen Sie die Rändelschraube auf der metallenen Batterieabdeckung, schieben Sie die Abdeckung
nach rechts und öffnen Sie sie.
40
|
Installation und Inbetriebnahme
Entfernen des Batterieträgers
2 Entfernen Sie den Batterieanschluss, und platzieren Sie den rechten Batterieanschluss in der
Batterieklappe, damit er nicht stört.
3 Ziehen Sie den Batterieträger mit den Kunststofflaschen heraus, und entfernen Sie ihn.
Installation und Inbetriebnahme
|
41
Positionierung der Schienen
HINWEIS: Für Gestelle mit quadratischen Öffnungen und Racks mit runden Öffnungen ohne Gewinde gelten die
gleichen Anweisungen. Die Schienen passen zu beiden Gestellarten. Auf den Abbildungen ist das Gestell mit
den runden Öffnungen zu sehen.
4 Wählen Sie die korrekten Öffnungen in der Schiene aus, um die USV wie gewünscht im Rack zu
positionieren.
Die Schienen sollten unten an dem 4 U-Platz angeordnet sein, der der USV zugewiesen wurde,
bzw. am 3 U bei der EBM.
5 Richten Sie das Ende der linken und rechten Schiene mit der Aufschrift L und R nach innen aus.
42
|
Installation und Inbetriebnahme
Anbringen der Schienen am Gestell
6 Bringen Sie die Schienen am Gestell an:
Stellen Sie die Schiene so ein, dass die Flansche außen mit der C-förmigen senkrechten Schiene
zusammenpassen.
Sichern Sie die Schiene mithilfe der enthaltenen #12-24 Philips-Rändelschrauben (vier für jede
Schiene). Verwenden Sie die unteren zwei Löcher für die Schienenvorderseite. Verwenden Sie das
zweite und vierte Loch für die Schienenrückseite.
HINWEIS:
Wenn die senkrechte Schiene rechteckige Löcher aufweist, die rechteckige Nut (nicht enthalten)
mit dem enthaltenen #12-24 Ph illips-Schraubenschlüssel verwenden.
Installation und Inbetriebnahme
|
43
Installation und Sicherung des Gehäuses
7 Schieben Sie das Gehäuse in das Gestell.
8 Sichern Sie das Gehäuse am Gestell mithilfe der enthaltenen #12-24 Philips-Rändelschrauben
(zwei auf jeder Seite).
9 Wiederholen Sie den Vorgang für weitere Gehäuse.
44
|
Installation und Inbetriebnahme
Installation des Batterieträgers
HINWEIS: Bei der Verbindung der Batterien kann es zu einem kleinen Lichtbogen kommen. Das ist normal und
schadet weder der Anlage noch stellt es ein Sicherheitsrisiko dar.
10 Entfernen Sie den rechten Batterieanschluss von der Klappe, und schließenSiedeninternen
Batterieanschluss an.
11 Schließen Sie die metallene Batterieabdeckung.
Passen Sie den Batterieanschluss so an, dass sich die Tür gut schließen lässt. Drücken Sie die Tür
leicht nach rechts und dann nach links.
12 Ziehen Sie die Rändelschraube fest.
Drehen Sie die Schraube mit einem Drehmoment von 0,7 N·m (6,2 lb in) wieder ein.
Installation und Inbetriebnahme
|
45
Installation der vorderen USV-Abdeckung
13 Installieren Sie die vordere USV-Abdeckung.
Anschließen der Anlage
1
Sofern Sie die Benutzung der Dell USV Management Software planen, schließen Sie Ihren
Computer mit dem beiliegenden Kabel an die USB-Schnittstelle an.
2 Falls Ihr Gestell über Erdungsleitungen oder Leitungen zum Erden nicht geerdeter Metallteile
verfügt, das Erdungskabel (nicht enthalten) an die Erdungsschraube anschließen.
3 Falls die örtliche Gesetzgebung einen Not-Aus-Schalter (Sicherung) vorschreibt, siehe unter
„Installieren der Notausschaltsteuerung“ (REPO) in der Benutzeranleitung für das Dell Online
Rack UPS 2700 W.
4 Stecken Sie Stecker der zu schützenden Geräte in die Ausgangsanschlüsse der USV ein, aber
schalten Sie die geschützten Geräte noch nicht ein.
HINWEIS:
Um einen Überlastalarm zu vermeiden, vergewissern Sie sich, dass die Gesamtnennleistung aller
angeschlossenen Geräte die Kapazität der USV nicht überschreitet.
46
|
Installation und Inbetriebnahme
Anschließen des Netzkabels
5 Vergewissern Sie sich, dass der Stromeingang der USV mit einem angemessenen Schutz gegen
Spannungsspitzen ausgestattet ist:
Tabelle 1. Mindestnennstrom der Überstromsicherung
USV-Ausgangsleistung
120V 208V 230V
2700 W 30A 20A 16A
6 Bei Modellen mit abnehmbarem Netzkabel. Stecken Sie das abnehmbare Netzkabel der USV in den
Eingangsanschluss auf der Rückseite der USV ein.
7 Stecken Sie das USV-Netzkabel in eine Steckdose ein.
Installation und Inbetriebnahme
|
47

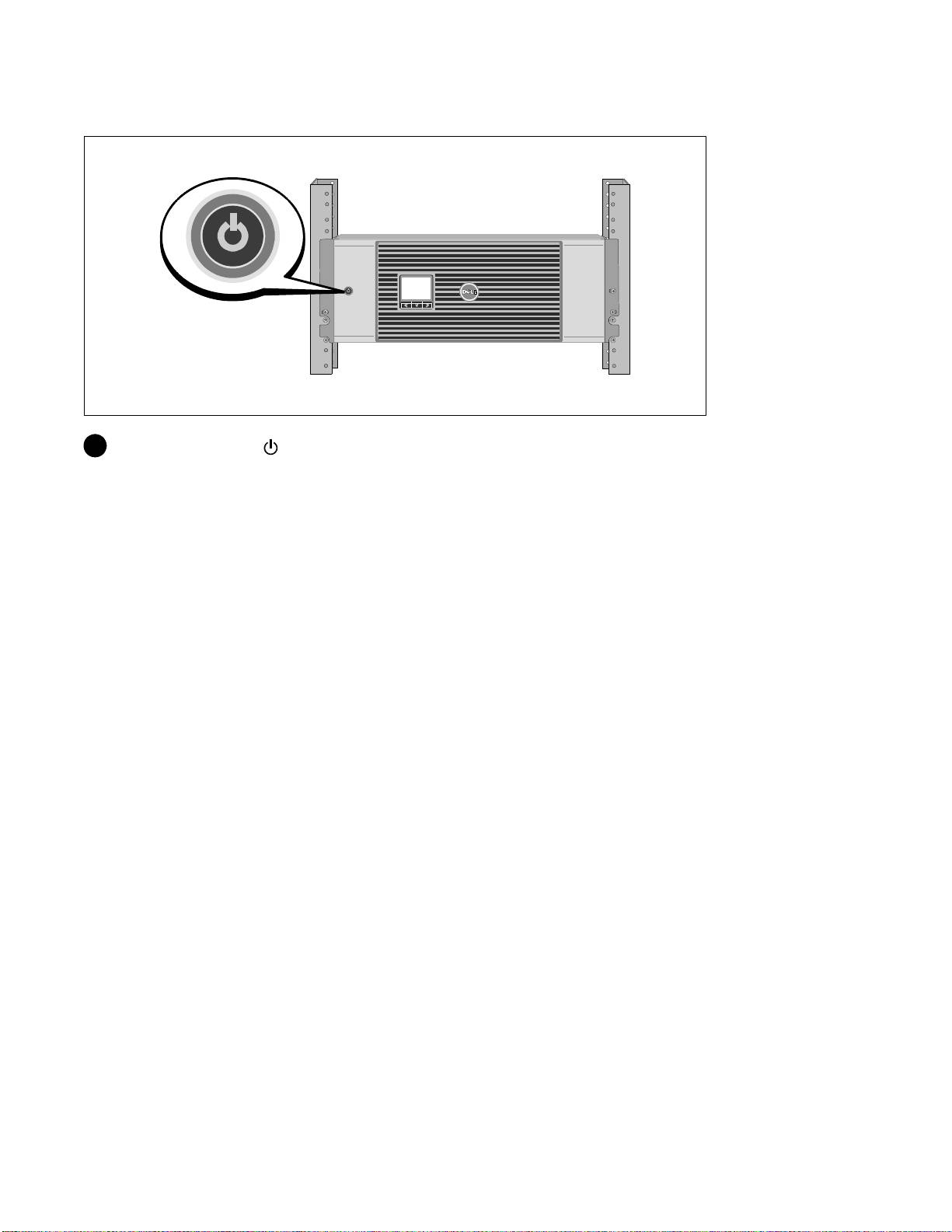

Starten der USV
8 Drücken Sie die Taste auf der Vorderseite der USV.
48
|
Installation und Inbetriebnahme
Abschluss des Startvorgangs
9 Vergewissern Sie sich, dass das Symbol für „Normal“ auf dem Bildschirm der
USV-Statusübersicht angezeigt wird. Hierdurch wird angezeigt, dass die USV ordnungsgemäß
funktioniert und dass alle angeschlossenen Lasten mit Strom versorgt werden.
10 Wählen Sie im Bildschirm mit der USV-Statusübersicht die Taste ,umzuprüfenobaktive
Warnmeldungen oder ein aktive Hinweise vorliegen. Lösen Sie alle aktiven Warnmeldungen,
bevor Sie den Vorgang fortsetzen. Siehe „Fehlerbehebung“ in der Benutzeranleitung für das Dell
Online Rack UPS 2700 W.
Falls keine Warnmeldungen aktiv sind, wird die Meldung „Keine aktiven
Warnmeldungen“ a ngezeigt.
11 Für die Änderung anderer werkseitiger Standardeinstellungen siehe „Betrieb“ in der
Benutzeranleitung für das Dell Online Rack UPS 2700 W.
Installation und Inbetriebnahme
|
49
