Dell DX6000G: Sisteminizi Kullanmaya Başlarken
Sisteminizi Kullanmaya Başlarken: Dell DX6000G
Dell DX6000G
Sistemleri
Sisteminizi Kullanmaya
Başlarken
Düzenleyici Model E07S Serisi
Notlar, Dikkat Edilecek Noktalar ve Uyarılar
NOT:
NOT, bilgisayarınızdan daha iyi şekilde yararlanmanıza yardımcı olacak
önemli bilgiler verir.
DİKKAT:
DİKKAT, yönergelere uyulmadığında donanımın zarar görebileceğini
veya veri kaybı olabileceğini belirtir.
UYARI:
UYARI, meydana gelebilecek olası maddi hasar, fiziksel
yaralanma veya ölüm tehlikesi anlamına gelir.
___________________
Bu belgedeki bilgiler önceden bildirilmeksizin değiştirilebilir.
© 2010 Dell Inc. Tüm hakları saklıdır.
Dell Inc.'in yazılı izni olmadan bu belgelerin herhangi bir şekilde çoğaltılması kesinlikle yasaktır.
Bu metinde kullanılan ticari markalar: Dell™, DELL logosu, Dell Inc. kurumunun ticari markalarıdır.
®
®
Intel
ve Xeon
Intel Corporation'ın ABD ve diğer ülkelerdeki tescilli ticari markalarıdır.
Bu yayında, marka ve adların sahiplerine ya da ürünlerine atıfta bulunmak için başka ticari marka ve
ticari adlar kullanılabilir. Dell Inc. kendine ait olanların dışındaki ticari markalar ve ticari isimlerle
ilgili hiçbir mülkiyet hakkı olmadığını beyan eder.
Düzenleyici Model E07S Serisi
Aralık 2010 P/N 2GNRM Rev. A00
Kurulum ve Yapılandırma
UYARI:
İzleyen işlemleri uygulamadan önce sistemle birlikte gelen güvenlik
yönergelerini okuyun.
Sistemi Paketinden Çıkarma
Sisteminizi paketinden çıkarın ve tüm parçaların tamam olup olmadığını kontrol
edin.

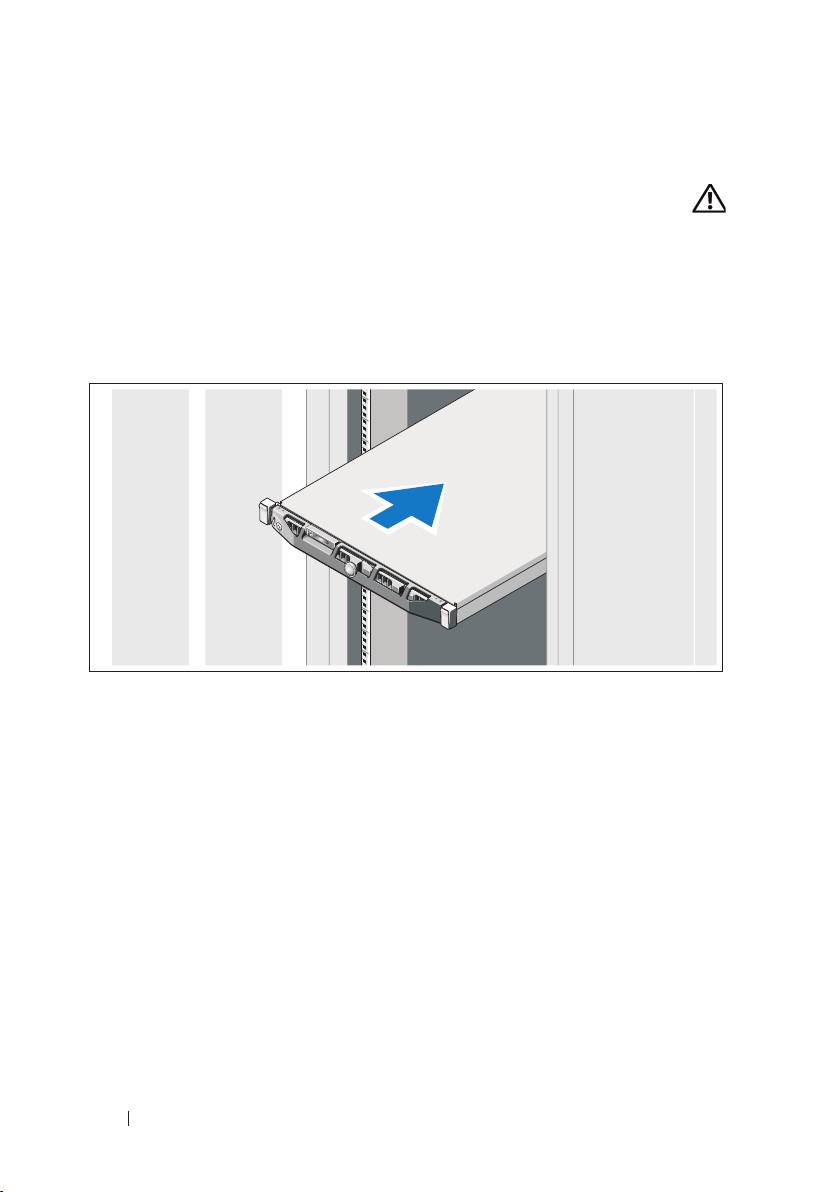

Rayları ve Sistemi Rafa Monte Etme
Rayların ve sistemin rafa montajını sistemle birlikte sağlanan güvenlik
yönergelerini ve raf montaj yönergelerini izleyerek gerçekleştirin.
Sisteminizi Kullanmaya Başlarken
103
İsteğe Bağlı – Klavye, Fare ve Monitörün Bağlanması
Klavye, fare ve monitörü bağlayın (isteğe bağlı).
Sisteminizin arkasındaki konektörlerde her konektöre hangi kablonun
takılacağını gösteren simgeler bulunur. Monitörün kablo konektöründe bulunan
vidaları (varsa) mutlaka sıkın.
Güç Kablosunun/Kablolarının Bağlanması
Sistemin güç kablosunun/kablolarının sisteme bağlantısını yapın ve bir monitör
kullanılıyorsa, monitörün güç kablosunun monitöre bağlantısını gerçekleştirin.
104
Sisteminizi Kullanmaya Başlarken
Güç Kablosunun/Kablolarının Sabitlenmesi
Sistemin güç kablosunu resimde gösterildiği gibi ilmek yapın ve kabloyu
sistemle birlikte verilen şeridi kullanarak desteğe sabitleyin.
Güç kablosunun diğer ucunu topraklı bir elektrik prizine ya da kesintisiz güç
kaynağı (UPS) veya güç dağıtım birimi (PDU) gibi ayrı bir güç kaynağına takın.
Sistemin Açılması
Sistem ve monitör üzerindeki güç düğmesine basın. Güç göstergeleri
yanmalıdır.
Sisteminizi Kullanmaya Başlarken
105
İsteğe Bağlı Çerçevenin Takılması
Çerçeveyi takın (isteğe bağlı).
İhtiyacınız Olabilecek Diğer Bilgiler
UYARI:
Sisteminizle birlikte gelen güvenlik ve düzenleyici bilgilerine bakın.
Garanti bilgileri bu belgeye dahil edilmiş veya ayrı bir belge olarak eklenmiş
olabilir.
• Raf çözümünüze dahil edilmiş olan raf belgeleri sisteminizi bir rafa nasıl
kuracağınızı açıklar.
•
Donanım
Kullanıcı El Kitabı
sistem özellikleri üzerine bilgiler içermekte ve
sistemde sorun giderme, sistem bileşenlerinin yüklenmesi ve değiştirilmesi
işlemlerinin nasıl yapılacağını anlatmaktadır. Bu belge çevrimiçi olarak
support.dell.com/manuals
adresinde bulunmaktadır.
• Sisteminizle birlikte satın aldığınız işletim sistemi, sistem yönetimi yazılımı,
sistem güncellemeleri ve sistem bileşenleri ile ilgili olanlar dahil,
sisteminizle birlikte gönderilen ve sisteminizin yapılandırılması ve
yönetilmesi için dokümantasyon ve araçlar sunan her türlü ortam.
NOT:
Her zaman
support.dell.com/manuals
adresindeki güncellemeleri
kontrol edin ve genellikle diğer belgelerdekinden daha güncel bilgiler içerdiği
için ilk önce güncellemeleri okuyun.
106
Sisteminizi Kullanmaya Başlarken
Teknik Yardım Alma
Bu kılavuzdaki bir prosedürü anlamazsanız veya sistem beklediğiniz gibi
çalışmazsa, bkz. Donanım Kullanıcı El Kitabı. Dell kapsamlı donanım eğitimi ve
sertifikasyonu sunar. Daha fazla bilgi için bkz. dell.com/training Bu hizmet tüm
bölgelerde sunulmamaktadır.
NOM Bilgisi (Yalnızca Meksika İçin)
Aşağıdaki bilgiler, resmi Meksika standartlarına (NOM) uygun olarak bu
belgede açıklanan aygıt için verilmektedir:
İthalatçı:
Model numarası: E07S
Besleme gerilimi: 100 V - 240 V CA
Frekans: 50/60 Hz
Akım tüketimi: 7 A - 3,5 A
Teknik Özellikler
İşlemci
İşlemci tipi Intel Xeon işlemci 56xx serisi
Genişletme Veriyolu
Veriyolu türü PCI Express Generation 2
Genişletme yuvaları Bir adet tam yükseklikte, yarım uzunlukta x16
bağlantı
Bellek
Mimari 1066 MHz veya 1333 MHz DDR3 kayıtlı veya
arabelleksiz Hata Düzeltme Kodu (ECC)
DIMM'leri.
Bellek modülü soketleri 8 adet 240 pinli
Sisteminizi Kullanmaya Başlarken
107
Bellek
(devamı)
Bellek modülü kapasiteleri 1 GB, 2 GB, 4 GB veya 8 GB
Minimum RAM 1 GB (tek işlemci) veya 2 GB (iki işlemci)
Maksimum RAM 32 GB (tek işlemci) veya 64 GB (iki işlemci)
Sürücüler
Sabit sürücüler Dört adede kadar 3,5 inç çalışır durumdayken
değiştirilebilir SAS veya SATA dahili sürücü
Disket sürücü İsteğe bağlı harici USB 1,44 MB
Optik sürücü Bir adet dahili ince SATA DVD-ROM veya
DVD+/-RW sürücü
NOT:
DVD aygıtları sadece veriye dayalıdır.
İsteğe bağlı harici USB DVD-ROM
Konektörler
Arka
NIC
İki adet RJ-45 (tümleşik 1 GB NIC'ler için)
Seri
9 pinli, DTE, 16550 uyumlu
USB
İki adet 4 pinli USB 2.0 uyumlu
Video
15 pinli VGA
Ön
Video
15 pinli VGA
USB
İki adet 4 pinli USB 2.0 uyumlu
Dahili
USB
İki adet 4 pinli USB 2.0 uyumlu
Video
Video türü Matrox G200, Winbond WPCM450'ye
tümleşik
Video belleği 8 MB
108
Sisteminizi Kullanmaya Başlarken
Power (Güç)
AC güç kaynağı (güç kaynağı başına)
Watt Değeri
500 W
Gerilim
100-240 VAC, 50/60 Hz, 7-3,5 A
Isı dağıtımı
1706 BTU/saat maksimum
Maksimum boşalma akımı
Normal hat koşulları altında ve tüm sistemin
ortam çalışma aralığının üzerinde, ani akım
10 ms veya daha kısa bir süre için güç kaynağı
başına 25 A'ya ulaşabilir
Piller
Sistem pili
CR 2032 3,0 V lityum saat pili
Fiziksel
Yükseklik 4,3 cm (1,69 inç)
Genişlik 43,4 cm (17,09 inç)
Derinlik 62,7 cm (24,69 inç)
Ağırlık (maksimum yapılandırma) 15,9 kg (35,02 lb)
Çevre Özellikleri
NOT:
Belirli sistem yapılandırmaları için çevre ölçümleri hakkında ek bilgi için, bkz.
dell.com/environmental_datasheets
.
Sıcaklık
Çalışma
Saatte maksimum 10°C'lik sıcaklık
değişimli 10° - 35°C (50° - 95°F)
NOT:
2950 fitin üzerindeki yükseklikler
için, maksimum çalışma sıcaklığı
1°F/550 ft. düşer.
Depolama
Saatte maksimum 20°C'lik sıcaklık
değişimli –40° - 65°C (–40° - 149°F)
Sisteminizi Kullanmaya Başlarken
109
Çevre Özellikleri
(devamı)
Bağıl Nem
Çalışma
Saatte maksimum %10'luk nem değişimli
%20 - %80 (yoğunlaşmasız)
Depolama
%5 - %95 (yoğuşmasız)
Maksimum titreşim
Çalışma
5 Hz - 500 Hz değerinde 15 dakikalığına
0,26 Grms
Depolama
10 Hz - 250 Hz değerinde 15 dakikalığına
1,54 Grms
Maksimum sarsıntı
Çalışma
Çalışma yönünde 2,6 ms için 31 G'lik
pozitif z ekseninde (sistemin her tarafında
tek darbe) tek sarsıntı darbesi
Depolama
2 ms'ye kadar 71 G'lik pozitif ve negatif x,
y ve z eksenlerinde (sistemin her tarafında
tek darbe) art arda uygulanan altı sarsıntı
darbesi
Yükseklik
Çalışma
–16 m - 3048 m (–50 ft - 10.000 ft)
NOT:
2950 fitten fazla yükseklikler için,
maksimum çalışma sıcaklığı 1°F/550 ft.
düşer.
Depolama
–16 m - 10.600 m (–50 ft - 35.000 ft)
Havadan Geçen Madde Düzeyi
Sınıf
ISA-S71.04-1985 ile tanımlanan
biçimde G1
110
Sisteminizi Kullanmaya Başlarken
(ךשמה)
יתביבס
הלעפה יתגרדה יוניש םע (תובעתה אלל) 80% דע 20%
העשב 10% לש תוחלב יברמ
ןוסחא(תובעתה אלל) 95% דע 5%
תיברמ הדונת תדימ
הלעפהתוקד 15 ךשמל ץרה 500 דע 5 -ב 0.26 Grms
ןוסחאתוקד 15 ךשמל ץרה 250 דע 10 -ב 1.54 Grms
תיברמ םיעוזעז תדימ
הלעפה יבויחה Z ריצב 31 G לש תחא עוזעז תמיעפ
ךשמל (תכרעמה לש דצ לכב תחא המיעפ)
הלעפהה ןוויכב תוינש-ילימ 2.6
ןוסחא רחא וזב תולעפומה 71 G לש עוזעז תומיעפ שש
המיעפ) םיילילשהו םייבויחה Z -ו Y , X יריצב וז
תויפלא 2 דע ךשמל (תכרעמה לש דצ לכב תחא
היינשה
הבוג
הלעפה(לגר 10,000 דע -50) רטמ 3048 דע -16
,רטמ 900 לעמש םיהבגב
:הרעה
-ב תדרוי תיברמה הלעפהה תרוטרפמט
.'מ 165 לכל בוריקב סויזלצ תולעמ 0.5
ןוסחא(לגר 35,000 דע -50) רטמ 10,600 דע -16
יריווא םוהיז תמר
גוויסISA-S71.04-1985 -ב רדגומכ G1
תכרעמה םע הדובע תליחת 120
למשח
(םרז קפס לכל) ןיפוליח םרז
קפסה טאוו 500
חתמ רפמא 7-3.5 ,ץרה 50/60 ,ח"ז טלוו 100-240
םוח רוזיפ רתויה לכל העש/BTU 1706
יברמ הריהנ םרז תביבס לש הלועפה חווטבו םייסופיט וק יאנתב
עיגהל יושע (inrush) הריהנה םרז ,הלוכ תכרעמה
.תוחפ וא ש"מ 10 ךשמל םרז קפס לכל רפמא 25 -ל
תוללוס
תכרעמ תללוסטלוו 3.0 לש CR 2032 םויתיל עבטמ תללוס
יזיפ
הבוגמ"ס 4.3
בחורמ"ס 43.4
קמועמ"ס 62.7
(תיברמ הרוצת) לקשמג"ק 15.9
יתביבס
תכרעמ תורוצת רובע תויתביבס תודידמ תודוא ףסונ עדימ תלבקל :הרעה
. dell.com/environmental_datasheets האר ,תומיוסמ
הרוטרפמט
הלעפה םע (טייהנרפ 95° דע 50°) סויזלצ 35° דע 10°
סויזלצ 10° לש הרוטרפמטב יברמ יתגרדה יוניש
העשב
,רטמ 900 לעמש םיהבגב :הרעה
-ב תדרוי תיברמה הלעפהה תרוטרפמט
.רטמ 165 לכל בוריקב סויזלצ תולעמ 0.5
ןוסחא (טייהנרפ 149° דע -40°) סויזלצ 65° דע -40°
20° לש הרוטרפמטב יברמ יתגרדה יוניש םע
העשב סויזלצ
תיסחי תוחל
119 תכרעמה םע הדובע תליחת
(ךשמה)
ןורכיז
ןורכיז לודומ תולוביק 8 GB וא 4 GB , 2 GB , 1 GB
ירעזמ RAMוא (דחא דבעמ) 1 GB
(םידבעמ ינש) 2 GB
יברמ RAMוא (דחא דבעמ) 32 GB
(םידבעמ ינש) 64 GB
םיננוכ
םיחישק םיננוכ וא SAS גוסמ םיימינפ ‘ץניא 3.5 לש העברא דע
המח הפלחה םע SATA
(םינוטילקת ןנוכ) Diskette Drive 1.44 MB לש ילנויצפוא ינוציח USB ןנוכ
יטפוא ןנוכ דחא קד ימינפ DVD+/-RW וא DVD-ROM ןנוכ
SATA גוסמ
.דבלב םינותנל םידעוימ DVD ינקתה :הרעה
ילנויצפוא ינוציח USB DVD-ROM
םירבחמ
םדוקה
NIC(םיבלושמ 1-GB NIC יסיטרכ רובע) RJ-45 ינש
תירוט האיצי16550 םאות ,DTE ,םיניפ 9
USBUSB 2.0 ימאות ,םיניפ 4 ינש
ואידיוםיניפ 15 לש VGA
תיזח
ואידיוםיניפ 15 לש VGA
USBUSB 2.0 ימאות ,םיניפ 4 ינש
ימינפ
USBUSB 2.0 ימאות ,םיניפ 4 ינש
ואידיו
ואידיו גוסWinbond WPCM450 -ב בלושמ ,Matrox G200
ךסמ ןורכיז 8 MB
תכרעמה םע הדובע תליחת 118
ינכט עויס תלבק
ךירדמב ןייע ,הפוצמכ םניא תכרעמה יעוציב םא וא הז ךירדמב ךילה ןיבמ ךניא םא
תלבקל .הרמוחל עגונב תופיקמ הכמסהו הכרדה העיצמ Dell תרבח .הרמוחה לש שמתשמל
.תומוקמה לכב עצוי אל הז תורישש ןכתיי . dell.com/training האר ,ףסונ עדימ
(דבלב וקיסקמ) NOM עדימ
םינקתה תושירדל םאתהב ,הז ךמסמב ראותמה ןקתהה רובע ןתינ אבה עדימה
:(NOM) םיימשרה םיינקיסקמה
:ןאובי
:םגדה רפסמE07S
:ילמשח חתמCA טלוו 240 דע 100
:רדתץרה 50/60
:םרז תכירצרפמא 3.5 דע 7
ינכט טרפמ
דבעמ
Intel Xeon processor 56xx series
דבעמ גוס
הבחרה קיפא
קיפא גוסPCI Express Generation 2
הבחרה יצירחםירושיק x16 ,ךרוא יצח ,אלמ הבוגב דחא סיטרכ
ןורכיז
הרוטקטיכרא וא 1333 MHz וא 1066 לש םושר DDR3
Error Correcting Code םע DIMM יביכר
.רגאמ אלל (ECC)
ןורכיז לודומ יצירחםיניפ 240 לש הנומש
117 תכרעמה םע הדובע תליחת
ילנויצפואה ימדקה חולה תנקתה
.(ילנויצפוא) ימדקה חולה תא ןקתה
ול קקדזהל יושע התאש ףסונ עדימ
עדימ .ךתושרבש תכרעמל ףרוצמה הניקתהו תוחיטבה עדימב ןייע :הרהזא
.דרפנ ךמסמכ וא הז ךמסמב לולכ תויהל יושע תוירחאל עגונב
תכרעמה תנקתה ןפוא תא ראתמ ךתושרבש דמעמה ןורתפל ףרוצמה דמעמה דועית •
.דמעמב
דציכ ראתמו תכרעמ תונוכת תודוא עדימ קפסמ • הרמוחה לש שמתשמל ךירדמה
ןימז הז ךמסמ .תכרעמ יביכר ףילחהל וא ןיקתהל דציכ ןכו תכרעמב תויעב רותפל
. support.dell.com/manuals רתאב תנווקמ הרוצב
לש לוהינו הרוצת תעיבקל םילכו דועית תקפסמה תכרעמל תפרוצמה הידמ לכ •
תכרעמ ינוכדע ,תכרעמ לוהינ ,הלעפהה תכרעמל םיכיישה הלא ללוכ ,תכרעמה
.תכרעמה םע תשכרש תכרעמ יביכרו
support.dell.com/manuals רתאב םינוכדע דימת קודב :הרעה
עדימ םיפילחמ םה תובר םימעפש ןוויכמ ,הליחת םינוכדעה תא ארקו
.םירחא םיכמסמב
תכרעמה םע הדובע תליחת 116
למשחה ילבכ תחטבא
ןכה לא לבכה תא חטבאו ,רויאב גצומכ ,תכרעמה לש למשחה לבכב האלול רוצ
.תפרוצמה העוצרה תועצמאב
ןוגכ ,דרפנ למשח רוקמל וא קראומ למשח עקשל למשחה לבכ לש ינשה הצקה תא רבח
.( PDU) למשח תקולח תדיחיל וא (UPS) קספ-לא
תכרעמה תלעפה
.קלדיהל םיכירצ למשחה ינווחמ .גצהו תכרעמה לש הלעפהה ןצחל לע ץחל
115 תכרעמה םע הדובע תליחת
גצהו רבכעה ,תדלקמה רוביח - ילנויצפוא
.(ילנויצפוא) גצהו רבכעה ,תדלקמה תא רבח
.רבחמ לכל רבחל שיש לבכה תא םינייצמה םילמס םנשי תכרעמה בגבש םירבחמה דיל
.גצה לש לבכה רבחמב (םנשי םא) םיגרבה תא קדהל דפקה
למשחה ילבכ רוביח
תא רבח ,גצב שומיש השענ םאו ,תכרעמה לש למשחה ילבכ וא לבכ תא תכרעמל רבח
.גצה לא גצה לש למשחה לבכ
תכרעמה םע הדובע תליחת 114
הרוצת תעיבקו הנקתה
תופרוצמה תוחיטבה תוארוהב ןייע ,אבה ךילהה עוציב ינפל :הרהזא
.תכרעמל
הזיראהמ תכרעמה תאצוה
.טירפ לכ ההזו הזיראהמ תכרעמה תא אצוה
דמעמב תכרעמהו תוליסמה תנקתה
תוארוהו תוחיטבה תוארוה עוציב ךות ,דמעמב תכרעמה תא ןקתהו תוליסמה תא בכרה
.תכרעמל תופרוצמה דמעמה תנקתה
113 תכרעמה םע הדובע תליחת
תורהזאו תוארתה ,תורעה
.תוליעי רתיב בשחמב שמתשהל עייסמה בושח עדימ תנייצמ "הרעה" :הרעה
הרקמב ,םינותנ ןדבוא וא הרמוחל ירשפא קזנ תנייצמ "הארתה" :הארתה
.תוארוהל תויצ יא לש
.תוומ וא תינפוג העיגפ ,שוכרל קזנ לש תורשפא תנייצמ "הרהזא" :הרהזא
___________________
.העדוה אלל תונתשהל יושע הז םוסרפב עדימה
.תורומש תויוכזה לכ . © 2010 Dell Inc
. Dell Inc -מ בתכב האשרה אלל הלא םירמוח לש גוס לכמ הקתעה לע טלחומ רוסיא לח
™
. Dell Inc לש םיירחסמ םינמיס םה DELLוגולהו Dell
:הז טסקטב שומישבש םיירחסמ םינמיס
®
®
.תורחא תונידמבו ב"הראב Intel Corporation לש םימושר םיירחסמ םינמיס םה Xeon
-ו Intel
תויושיל סחייתהל ידכ הז םוסרפב םירחא םיירחסמ תומשבו םיירחסמ םינמיסב שומיש השעייש ןכתיי
םינמיסב יניינק קלח לכ לע תרתוומ Dell Inc .ןהלש םירצומל וא ,תומשהו םינמיסה לע תולעבל תונעוטה
.התולעבבש הלאל טרפ םיירחסמ תומשו םיירחסמ
E07S Series הניקת םגד
A00 הרודהמ 2GNRM קלח רפסמ 2010 רבמצד
Dell DX6000G תוכרעמ
הדובע תליחת
תכרעמה םע
E07S Series הניקת םגד
Printed in Poland
Vytištěno v Polsku
Imprimé en Pologne
Gedruckt in Polen
≈ÍÙ˝˘ÛÁ ÛÙÁÌ —Ô΢Ìfl·
Wydrukowano w Polsce
Tipărit în Polonia
Напечатано в Польше
Impreso en Polonia
Polonya’da basılmıştır
www.dell.com | support.dell.com
