Dell DX6000G: Introducción al sistema
Introducción al sistema: Dell DX6000G
Sistemas Dell DX6000G
Introducción al sistema
Modelo reglamentario serie E07S
Notas, precauciones y avisos
NOTA: una NOTA proporciona información importante que le ayudará a utilizar
mejor el equipo.
PRECAUCIÓN: un mensaje de PRECAUCIÓN indica la posibilidad de daños en el
hardware o la pérdida de datos si no se siguen las instrucciones.
AVISO: un mensaje de AVISO indica un riesgo de daños en la propiedad, de
lesiones personales e incluso de muerte.
___________________
La información contenida en esta publicación puede modificarse sin previo aviso.
© 2010 Dell Inc. Todos los derechos reservados.
Queda estrictamente prohibida la reproducción de este material en cualquier forma sin la autorización
por escrito de Dell Inc.
Marcas comerciales utilizadas en este texto: Dell™ y el logotipo de DELL son marcas comerciales
®
®
de Dell Inc. Intel
y Xeon
son marcas comerciales registradas de Intel Corporation en los EE. UU.
y en otros países.
Otras marcas y otros nombres comerciales pueden utilizarse en esta publicación para hacer referencia
a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la
propiedad de marcas y nombres comerciales que no sean los suyos.
Modelo reglamentario serie E07S
Diciembre de 2010 N/P 2GNRM Rev. A00
Instalación y configuración
AVISO: antes de realizar el procedimiento siguiente, revise las instrucciones de
seguridad incluidas con el sistema.
Desembalaje del sistema
Desembale el sistema e identifique cada elemento.

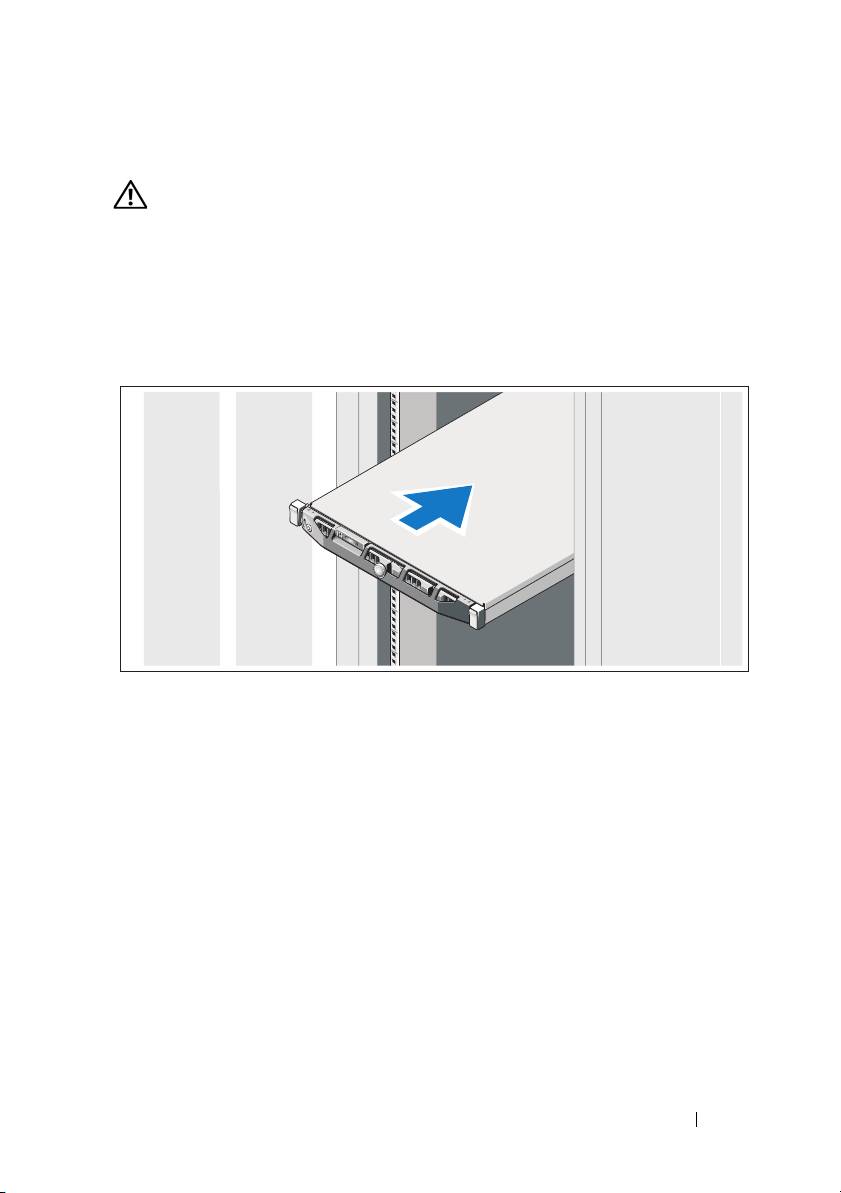

Instalación de los rieles y del sistema en un bastidor
Monte los rieles e instale el sistema en el bastidor siguiendo las instrucciones
de seguridad y de instalación del bastidor incluidas con el sistema.
Introducción al sistema 91
Conexión del teclado, el mouse y el monitor (opcional)
Conecte el teclado, el mouse y el monitor (opcional).
Los conectores de la parte posterior del sistema incluyen iconos que indican
qué cable debe enchufarse en cada conector. Asegúrese de apretar los tornillos
(si los hay) del conector del cable del monitor.
Conexión de los cables de alimentación
Conecte los cables de alimentación al sistema y, si se utiliza un monitor,
conecte el cable de alimentación correspondiente al monitor.
92 Introducción al sistema
Fijación de los cables de alimentación
Doble el cable de alimentación del sistema en forma de bucle, como se
muestra en la ilustración, y fíjelo al soporte con la correa proporcionada.
Conecte el otro extremo del cable de alimentación a una toma eléctrica con
conexión a tierra o a otra fuente de alimentación, como, por ejemplo, un
sistema de alimentación ininterrumpida (SAI) o una unidad de distribución
de alimentación (PDU).
Encendido del sistema
Presione el botón de encendido del sistema y del monitor. Los indicadores de
alimentación deberían iluminarse.
Introducción al sistema 93

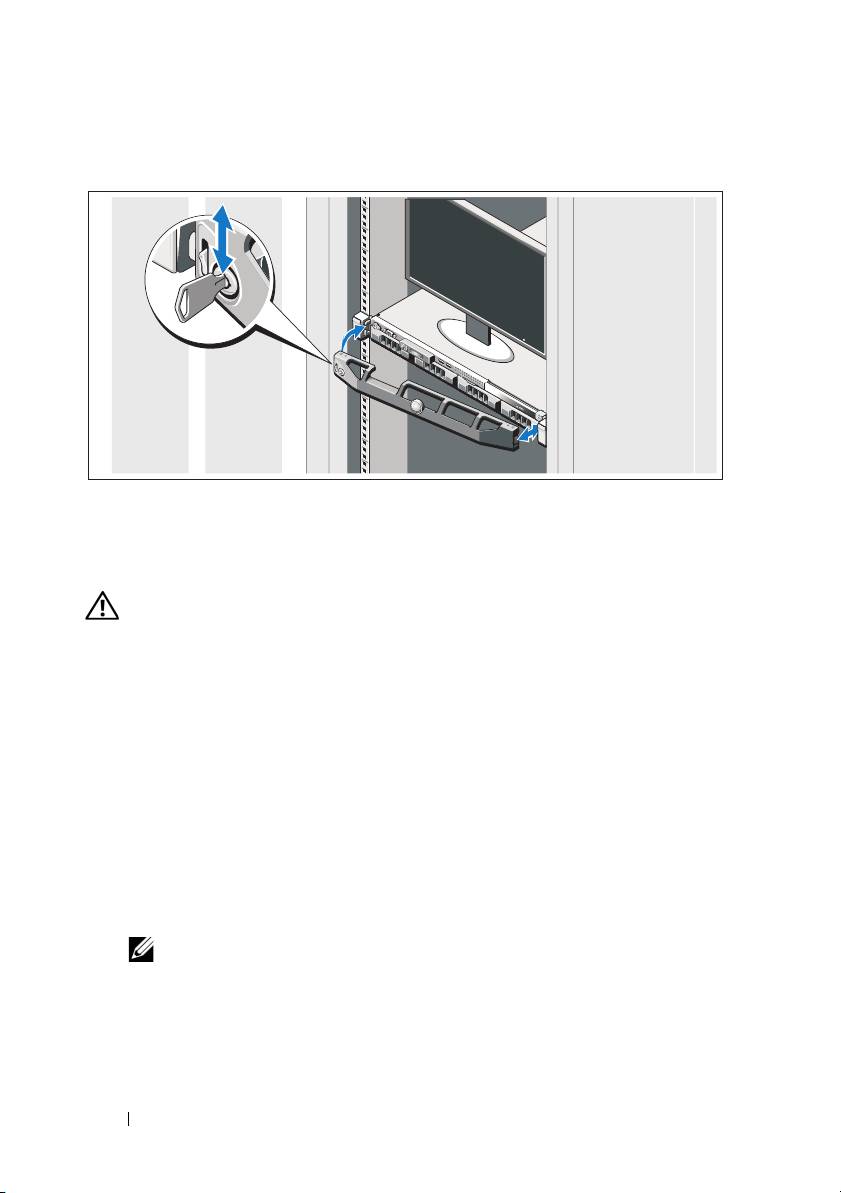

Instalación del bisel opcional
Instale el bisel (opcional).
Otra información útil
AVISO: consulte la información sobre normativas y seguridad suministrada con el
sistema. La información sobre la garantía puede estar incluida en este documento
o constar en un documento aparte.
• En la documentación del bastidor incluida con la solución de bastidor se
describe cómo instalar el sistema en un bastidor.
•En el
Manual del propietario de
hardware
se proporciona información sobre
los componentes del sistema y se describe cómo solucionar problemas del
sistema e instalar o sustituir componentes. Este documento está disponible
en línea en
support.dell.com/manuals
.
• En los soportes suministrados con el sistema se incluye documentación y
herramientas para configurar y administrar el sistema, incluidas las del
sistema operativo, la administración del sistema, las actualizaciones del
sistema y los componentes del sistema que haya adquirido con el sistema.
NOTA: compruebe si hay actualizaciones en support.dell.com/manuals y
léalas primero, ya que a menudo sustituyen la información contenida en otros
documentos.
94 Introducción al sistema
Obtención de asistencia técnica
Si no comprende alguno de los procedimientos descritos en esta guía o si el
sistema no funciona del modo esperado, consulte el Manual del propietario de
hardware. Dell cuenta con una amplia oferta de formación y certificación de
hardware. Para obtener más información, vaya a dell.com/training. Es posible
que este servicio no se ofrezca en todas las regiones.
Información de la NOM (sólo para México)
La información que se proporciona a continuación aparece en el dispositivo
descrito en este documento, en cumplimiento de los requisitos de la Norma
Oficial Mexicana (NOM):
Importador:
Número de modelo: E07S
Voltaje de alimentación: 100 V to 240 V CA
Frecuencia: 50/60 Hz
Consumo eléctrico: 7 A to 3,5 A
Especificaciones técnicas
Procesador
Tipo de procesador Procesador Intel Xeon serie 56xx
Bus de expansión
Tipo de bus PCI Express de segunda generación
Ranuras de expansión Una ranura de altura completa y de media
longitud, enlace x16
Memoria
Arquitectura Módulos DIMM DDR3 registrados o sin
búfer a 1066 o 1333 MHz con Código de
corrección de errores (ECC)
Introducción al sistema 95
Memoria (continuación)
Zócalos de módulo de memoria Ocho de 240 patas
Capacidad del módulo de memoria 1 GB, 2 GB, 4 GB u 8 GB
RAM mínima 1 GB (un procesador) o
2 GB (dos procesadores)
RAM máxima 32 GB (un procesador) o
64 GB (dos procesadores)
Unidades
Unidades de disco duro Hasta cuatro unidades SAS o SATA internas
de 3,5 pulgadas y de intercambio directo
Unidad de disquete Unidad USB de 1,44 MB externa opcional
Unidad óptica Una unidad de DVD-ROM o DVD+/-RW
SATA interna reducida
NOTA: los dispositivos de DVD son sólo de
datos.
Unidad de DVD-ROM USB externa opcional
Conectores
Parte posterior
NIC
Dos RJ-45 (para NIC de 1 GB integradas)
Serie
9 patas, DTE, compatible con el
estándar 16550
USB
Dos de 4 patas compatibles con USB 2.0
Vídeo
VGA de 15 patas
Parte anterior
Vídeo
VGA de 15 patas
USB
Dos de 4 patas compatibles con USB 2.0
Internos
USB
Dos de 4 patas compatibles con USB 2.0
96 Introducción al sistema
Vídeo
Tipo de vídeo Matrox G200, integrado en
Winbond WPCM450
Memoria de vídeo 8 MB
Alimentación
Suministro de energía de CA (por cada suministro de energía)
Potencia
500 W
Voltaje
100-240 V CA, 50/60 Hz, 7-3,5 A
Disipación de calor
1 706 BTU/h (499,5 W) como máximo
Corriente de conexión máxima
En condiciones normales de línea y en todo el
rango operativo del sistema, la corriente de la
conexión puede alcanzar 25 A por cada
suministro de energía durante 10 ms o
menos.
Baterías
Batería del sistema
Batería de tipo botón de litio CR 2032 de 3 V
Características físicas
Altura 4,3 cm (1,69 pulg.)
Ancho 43,4 cm (17,09 pulg.)
Profundidad 62,7 cm (24,69 pulg.)
Peso (configuración máxima) 15,9 kg
Introducción al sistema 97
Especificaciones ambientales
NOTA: para obtener información adicional sobre medidas ambientales relativas a
configuraciones específicas del sistema, consulte dell.com/environmental_datasheets.
Temperatura
En funcionamiento
De 10 °C a 35 °C (de 50 °F a 95 °F) con
una gradación de temperatura máxima de
10 °C por hora
NOTA: Para altitudes superiores a
900 metros (2950 pies), la temperatura
máxima de funcionamiento se reduce
1 °C cada 300 m (1 °F/550 pies).
En almacenamiento
De –40 °C a 65 °C (de –40 °F a 149 °F)
con una gradación de temperatura
máxima de 20 °C por hora
Humedad relativa
En funcionamiento
Del 20% al 80% (sin condensación) con
una gradación de humedad máxima del
10% por hora
En almacenamiento
Del 5% al 95% (sin condensación)
Vibración máxima
En funcionamiento
0,26 Grms de 5 Hz a 500 Hz durante
15 min
En almacenamiento
1,54 Grms de 10 Hz a 250 Hz durante
15 min
Impacto máximo
En funcionamiento
Un choque en el sentido positivo del eje z
(un choque en cada lado del sistema) de
31 G durante 2,6 ms en la orientación de
funcionamiento
Almacenamiento
Seis choques ejecutados
consecutivamente en los ejes x, y y z
positivo y negativo (un choque en cada
lado del sistema) de 71 G durante un
máximo de 2 ms
98 Introducción al sistema
Especificaciones ambientales (continuación)
Altitud
En funcionamiento
De –16 a 3.048 metros
(de –50 a 10.000 pies).
NOTA: para altitudes superiores a 900 m,
la temperatura máxima de funcionamiento
se reduce 1 °C cada 300 m (1 °F/550 pies).
Almacenamiento
De –16 a 10.600 metros
(de –50 a 35.000 pies).
Nivel de contaminación atmosférica
Clase
G1, según lo definido por
ISA-S71.04-1985.
Introducción al sistema 99
