Установка и конфигурирование

ПРЕДУПРЕЖДЕНИЕ: Перед тем как приступить к выполнению следующей

процедуры, прочитайте инструкции по технике безопасности, прилагаемые к

системе.

Распаковка системы

Распакуйте систему и идентифицируйте каждый элемент.

Установка направляющих и системы в стойку

Смонтируйте направляющие кронштейны и установите систему в стойку

согласно прилагаемым инструкциям по технике безопасности и

инструкциям по установке стойки.

Начало работы с системой 79

Дополнительно: подключение клавиатуры, мыши и монитора

Подключите клавиатуру, мышь и монитор (дополнительно).

Разъемы на задней панели системы снабжены значками, позволяющими

определить соответствие кабелей разъемам. На кабельном разъеме

монитора необходимо затянуть винты (если они есть).

Подключение кабелей питания

Подключите кабель (кабели) питания к системе. Если используется

монитор, также подключите к нему кабель питания.

80 Начало работы с системой

Фиксация кабелей питания

Изогните кабель питания системы в форме петли, как показано на рисунке,

и прикрепите его шиной к прилагаемой скобе.

Подключите другой конец кабеля питания к заземленной электрической

розетке или отдельному источнику питания, например источнику

бесперебойного питания (ИБП) или блоку распределения питания (PDU).

Включение системы

Нажмите кнопки питания на системном блоке и мониторе. Должны

загореться индикаторы питания.

Начало работы с системой 81

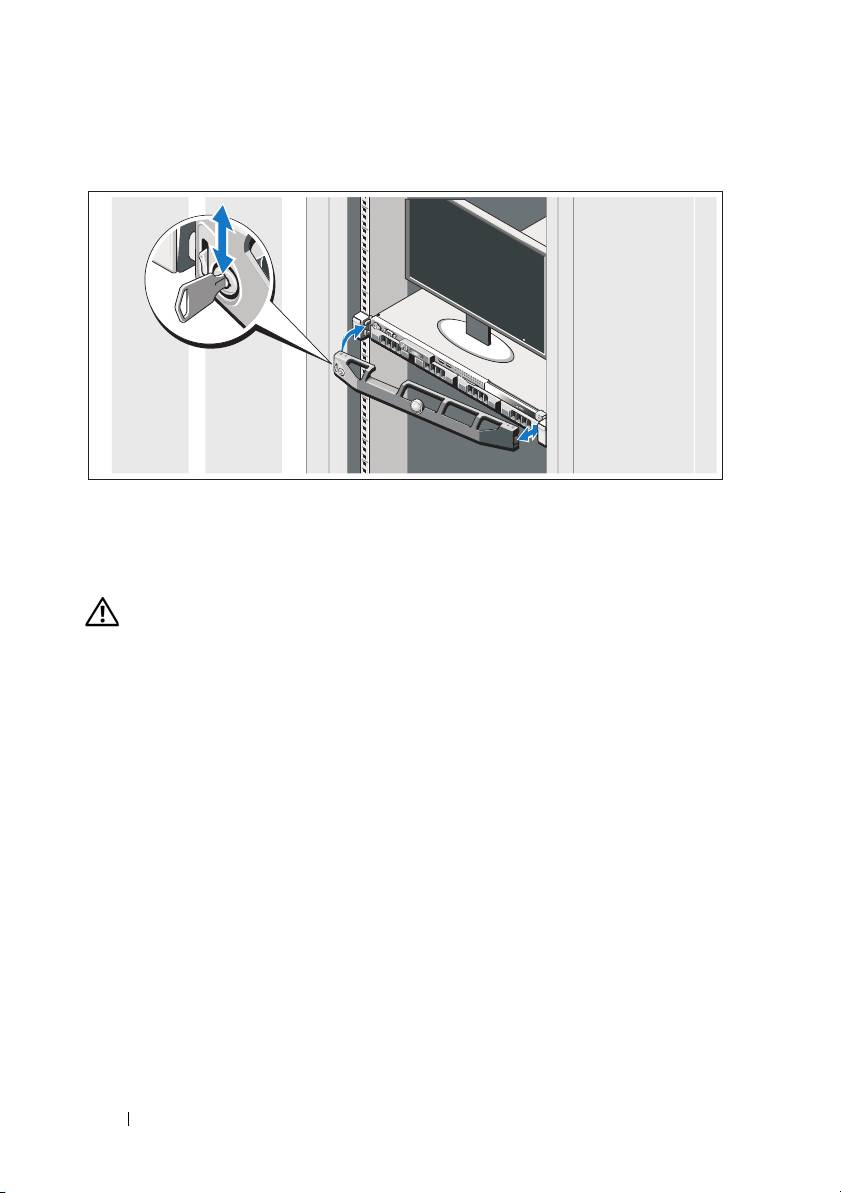

Установка дополнительной лицевой панели

Установите лицевую панель (дополнительно).

Прочая полезная информация

ОСТОРОЖНО! Прочитайте документацию по безопасности и соответствию

нормативам, которая входит в комплект поставки системы. Гарантийная

информация может входить в состав данного документа или предоставляться

в виде отдельного документа.

• В документации на стойку, поставляемой в комплекте со стойкой,

содержатся инструкции по установке системы в эту стойку.

• В документе Hardware Owner’s Manual (Справочник владельца

оборудования) предоставляется информация о характеристиках

системы и описан порядок устранения неисправностей системы и

установки или замены ее компонентов. Данный документ доступен на

веб-странице support.dell.com/manuals.

• Все носители, по

ставляемые в комплекте с системой, содержат

документацию и программные средства для настройки системы и

управления ею, включая компоненты, относящиеся к операционной

системе, управления системой и обновления системы, а также

компоненты, приобретенные вместе с системой.

82 Начало работы с системой

ПРИМЕЧАНИЕ:

Обязательно проверяйте страницу

support.dell.com/manuals на наличие обновлений. Обновленные

документы часто заменяют собой другие материалы ( читайте их в

первую очередь.

Получение технической поддержки

Если непонятна приведенная в настоящем руководстве процедура или если

система не работает должным образом, см. Справ очник владельца

об орудования. Корпорация Dell предлагает пройти полный курс обучения

работе с оборудованием и получить сертификат. Дополнительная

информация представлена на веб-сайте dell.com/training. Службы обучения

и сертификации доступны не во всех регионах.

Информация NOM (только для Мексики)

В соответствии с требованиями официальных мексиканских стандартов

(NOM) на устройство, описанное в данном документе, указывается

следующая информация:

Импортер:

Номер модели:E07S

Напряжение в сети: От 100 В до 240 В перем. тока

Частота:50/60 Гц

Потребляемый ток: От 7 A до 3,5 A

Технические характеристики

Процессор

Тип процессора Процессор Intel Xeon серии 56xx

Шина расширения

Тип шины PCI Express 2-го поколения

Начало работы с системой 83

Шина расширения

Разъемы расширения Полной высоты и половинной длины, 16-

канальный

Память

Архитектура Модули памяти DIMM DDR3 с частотой 1066

или 1333 МГц и поддержкой регистрового

(registered) или небуферизованного (unbuffered)

обнаружения и исправления ошибок

(Error Correcting Code — ECC).

Разъемы для модулей памяти Восемь 240-контактных

Емкость модулей памяти 1 ГБ, 2 ГБ, 4 ГБ или 8 ГБ

Минимальный объем ОЗУ 1 ГБ (один процессор) или

2 ГБ (два процессора)

Максимальный объем ОЗУ 32 ГБ (один процессор) или

64 ГБ (два процессора)

Накопители

Жесткие диски До четырех 3,5-дюймовых внутренних дисков

SAS или SATA с поддержкой «горячей» замены

Дисковод гибких дисков Внешний дополнительный USB-дисковод

гибких дисков емкостью 1,44 МБ

Оптический дисковод Один внутренний плоский дисковод

SATA DVD-ROM или DVD+/-RW

ПРИМЕЧАНИЕ:

Устройства DVD предназначены

только для данных.

Дополнительный внешний USB-дисковод

DVD-ROM

Разъемы

Задняя панель

Сетевая интерфейсная плата

Два разъема RJ-45

(NIC)

(для встроенных сетевых адаптеров 1 ГБ)

Последовательный порт

9-контактный разъем DTE, совместимый с 16550

84 Начало работы с системой

Разъемы

(продолжение)

Шина USB Два 4-контактных разъема, совместимых с

шиной USB 2.0

Видео 15-контактный разъем VGA

Передняя панель

Видео 15-контактный разъем VGA

Шина USB Два 4-контактных разъема, совместимых с

шиной USB 2.0

Внутренние

Шина USB Два 4-контактных разъема, совместимых с

шиной USB 2.0

Видео

Тип видео Matrox G200, встроен в Winbond WPCM450

Видеопамять 8Мб

Power (Питание)

Источник питания переменного тока (для каждого источника питания)

Мощность 500 Вт

Напряжение 100–240 В переменного тока, 50/60 Гц, 7 - 3,5 А

Теплоотдача Максимум 1706 БТЕ/час

Максимальный бросок тока В условиях стандартной линии и окружающей

среды системы бросок тока может достигать не

более 25 А на блок питания в течение не более

10 мс.

Аккумуляторные батареи

Системная аккумуляторная

Круглый литиевый CR 2032 3,0 В

батарея

Физические характеристики

Высота 4,3 см

Ширина 43,4 см

Длина 62,7 см

Масса (макс. конфигурация) 15,9 кг

Начало работы с системой 85

Условия эксплуатации

ПРИМЕЧАНИЕ:

Дополнительную информацию о параметрах окружающей среды

для установки определенных конфигураций системы см. на веб(странице

dell.com/environmental_datasheets

.

Температура

В процессе работы От 10 до 35 °C с максимальной скоростью

изменения температуры 10 °C в час

ПРИМЕЧАНИЕ:

Если высота над уровнем моря

превышает 900 м, максимальная рабочая

температура снижается на 1 °F/168 м.

Во время хранения От –40 до 65 °C с максимальной скоростью

изменения температуры 20 °C в час

86 Начало работы с системой

Условия эксплуатации

(продолжение)

Относительная влажность

В процессе работы От 20 до 80 % (без конденсации)

с максимальной скоростью изменения

влажности 10 % вчас

Во время хранения От 5 % до 95 % (без конденсации)

Максимальная вибрация

В процессе работы 0,26 Grms при частоте 5 - 500 Гц в течение

15 мин

Во время хранения 1,54 Grms при частоте 10 - 250 Гц в течение

15 мин

Максимальная ударная нагрузка

В процессе работы Один импульс ударной нагрузки с ускорением

31 g длительностью не более 2,6 мс в

по

ложительном направлении по оси z (по

одному импульсу с каждой стороны системы)

при рабочей ориентации

Во время хранения Шесть последовательных ударных

импульсов 71 g длительностью не более 2 мс в

положительном и отрицательном направлениях

по осям x, y и z (по одному импульсу с каждой

стороны системы)

Высота над уровнем моря

В процессе работы

От –16 до 3048 м (от –50 до 10 000 футов)

ПРИМЕЧАНИЕ:

Если высота над уровнем моря

превышает 900 м, максимальная рабочая

температура снижается на 1

°

F/168 м.

Во время хранения От –16 до 10 600 м (от –50 до 35 000 футов)

Уровень загрязняющих веществ в

атмосфере

Класс G1 согласно классификации ISA-S71.04-1985
